拓扑优化
拓扑优化综述范文
拓扑优化综述范文拓扑优化是一种在工程和科学领域广泛应用的方法,旨在提高系统的性能、效率和可靠性。
本文将对拓扑优化进行综述,包括定义、应用领域、优化算法和最新进展。
拓扑优化是一种数学方法,通过优化设计来调整系统的形状或结构,以满足特定的性能要求。
该方法可以应用于各种工程和科学领域,如建筑、航空航天、机械、能源、电子等。
拓扑优化常用于优化材料分布、结构刚度、声学特性等。
通过优化设计,可以减少材料使用、降低成本、提高系统的可靠性和性能。
在拓扑优化中,一般会定义一个目标函数,以及一系列约束条件。
目标函数代表了需要最小化或最大化的性能指标,如质量、刚度、压力等。
约束条件则规定了系统的几何限制、载荷要求等。
通过调整系统的拓扑结构,可以在满足约束条件的前提下,最小化目标函数。
拓扑优化的一种常用方法是基于有限元分析的拓扑优化。
在这种方法中,系统被划分为离散的有限元单元,并通过数值模拟的方式来解决优化问题。
通过对有限元单元的拓扑进行调整,可以生成不同的结构形状。
一般会使用其中一种敏度分析技术,如变分灵敏度法、设计灵敏度法等,来计算目标函数对于结构拓扑变化的敏感度。
然后,通过优化算法,如遗传算法、蚁群算法、粒子群算法等,最佳的结构形状。
近年来,拓扑优化领域有许多新的发展。
一方面,由于计算能力的提高,研究人员可以处理更复杂的优化问题。
比如,考虑多物理场耦合的多目标优化问题,如同时优化结构的刚度和振动特性。
另一方面,研究人员开始将拓扑优化应用于更具挑战性的工程领域。
例如,在航空航天领域,拓扑优化可以用于优化飞机的机翼结构,以提高性能和降低重量。
在建筑领域,拓扑优化可以用于优化建筑结构的高度和室内布局,以提高抗震性能和舒适度。
此外,拓扑优化也在材料设计领域得到广泛应用。
通过优化材料的微观结构,可以实现更好的材料性能。
例如,在金属材料领域,拓扑优化可以用于优化材料的孔隙结构,以提高其强度和导热性能。
在光子晶体领域,拓扑优化可以用于优化材料的周期结构,以实现特定的光学特性。
网络优化的网络拓扑优化方法
网络优化的网络拓扑优化方法网络拓扑优化方法在网络优化中扮演着重要的角色。
通过对网络拓扑进行优化,可以提高网络性能、减少网络延迟、增强网络安全性等,从而提升用户体验和网络效率。
本文将介绍一些常见的网络拓扑优化方法。
1. 分层拓扑结构分层拓扑结构是一种常见的网络优化方法。
它将网络划分为多个逻辑层次,每个层次担负不同的任务和功能。
比如,常见的三层(核心层、汇聚层、接入层)和两层(核心层、接入层)结构。
通过分层结构,可以实现数据的快速传输、减少网络堵塞和减少网络延迟。
此外,分层结构还能够提高网络的可扩展性和容错能力。
2. 路由优化路由优化是网络拓扑优化的重要手段。
通过优化路由算法和路由表设置,可以减少网络中的冗余路径、降低路由开销、提高路由的选择准确性等。
常见的路由优化算法有最短路径优先(SPF)算法、OSPF、BGP等。
这些算法可以根据网络的拓扑结构和路由需求来选择最优路径,从而提高网络的传输效率和带宽利用率。
3. 负载均衡负载均衡是指将网络流量合理地分布到多个服务器或链路上,从而实现流量的均衡分配和资源的高效利用。
负载均衡可以通过配置硬件设备或软件算法来实现。
常见的负载均衡算法有轮询、加权轮询、最少连接等。
通过负载均衡,可以减轻单个节点的负荷,提高系统的可靠性和性能。
4. 缓存优化缓存优化是一种将经常访问的数据暂存到高速缓存中的技术。
在网络拓扑中,通过合理设置缓存策略和缓存算法,可以减少数据的传输延迟,提高用户访问速度和系统响应时间。
常见的缓存技术有页面缓存、对象缓存、CDN等。
通过缓存优化,可以降低网络负载,提高数据的访问效率。
5. 网络安全优化网络安全优化是保障网络拓扑安全的一项重要工作。
通过采取安全策略和安全措施,可以减少网络攻击和数据泄露的风险,保护网络的完整性和可用性。
常见的网络安全优化措施有网络隔离、访问控制、防火墙等。
通过网络安全优化,可以提高网络的安全性和可信度。
总结起来,网络拓扑优化方法包括分层拓扑结构、路由优化、负载均衡、缓存优化和网络安全优化。
拓扑优化算法
拓扑优化算法是一种用于解决图论中拓扑优化问题的算法。
该算法的主要目标是通过对图的拓扑结构进行优化,以改进网络的性能、降低延迟、提高吞吐量等。
拓扑优化算法主要包括以下几个步骤:1.图的建模:首先需要将网络转化为图的形式进行建模。
图由一组节点和连接节点的边组成,表示网络中的各个设备和设备之间的连通关系。
节点可以表示交换机、路由器、服务器等网络设备。
2.损失函数的定义:在拓扑优化中,需要定义一个损失函数来衡量网络的性能。
损失函数可以是关于延迟、带宽、能耗等指标的函数。
通过最小化损失函数,可以使得网络的性能得到最优化。
3.优化目标的设定:在拓扑优化中,需要设定一个优化目标,如最小化延迟、最大化带宽等。
优化目标的设定与具体的应用场景相关,可以根据需求进行灵活设定。
4.算法设计:根据建模和设定的优化目标,设计相应的算法来求解问题。
常见的拓扑优化算法包括遗传算法、禁忌搜索、模拟退火等。
这些算法可以根据具体的问题进行选择和调整。
5.算法实现:将设计好的算法转化为计算机程序,并进行实现。
实现过程中需要考虑算法的效率和可扩展性,以便在大规模网络中能够有效地求解问题。
6.实验和评估:根据实际场景和数据,对算法进行实验和评估。
实验可以使用真实网络数据或者仿真工具进行。
评估算法的效果和性能,对比不同算法的优缺点,为进一步优化和改进算法提供依据。
拓扑优化算法主要应用于网络设计、资源分配、流量调度等领域。
在大规模网络中,通过优化网络的拓扑结构,可以减少通信延迟、提高带宽利用率,从而改善用户体验和提升网络性能。
拓扑优化算法的研究不仅关注理论解决方案,还需要考虑实际应用中的可行性和可实施性。
因此,相关参考内容可以包括以下方面:1.拓扑优化算法的数学模型和理论基础:可以介绍拓扑优化算法的基本原理、数学模型和相关理论知识,如图论、优化理论等。
这些知识对于理解算法的原理和思想具有重要意义。
2.拓扑优化算法的应用案例:可以介绍拓扑优化算法在实际应用中的案例和应用场景。
网络拓扑优化

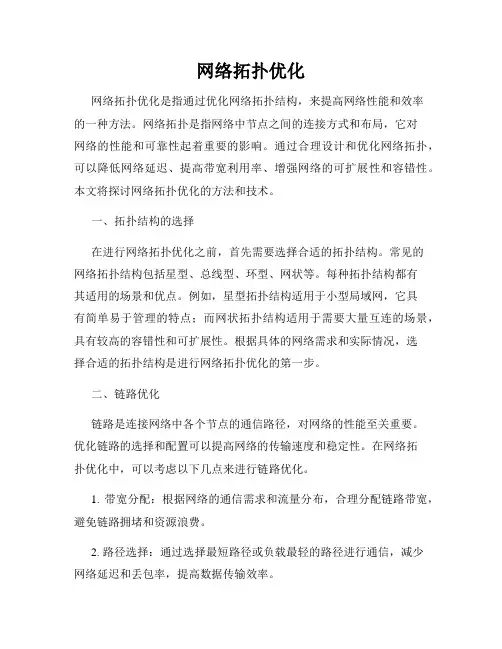

网络拓扑优化网络拓扑优化是指通过优化网络拓扑结构,来提高网络性能和效率的一种方法。
网络拓扑是指网络中节点之间的连接方式和布局,它对网络的性能和可靠性起着重要的影响。
通过合理设计和优化网络拓扑,可以降低网络延迟、提高带宽利用率、增强网络的可扩展性和容错性。
本文将探讨网络拓扑优化的方法和技术。
一、拓扑结构的选择在进行网络拓扑优化之前,首先需要选择合适的拓扑结构。
常见的网络拓扑结构包括星型、总线型、环型、网状等。
每种拓扑结构都有其适用的场景和优点。
例如,星型拓扑结构适用于小型局域网,它具有简单易于管理的特点;而网状拓扑结构适用于需要大量互连的场景,具有较高的容错性和可扩展性。
根据具体的网络需求和实际情况,选择合适的拓扑结构是进行网络拓扑优化的第一步。
二、链路优化链路是连接网络中各个节点的通信路径,对网络的性能至关重要。
优化链路的选择和配置可以提高网络的传输速度和稳定性。
在网络拓扑优化中,可以考虑以下几点来进行链路优化。
1. 带宽分配:根据网络的通信需求和流量分布,合理分配链路带宽,避免链路拥堵和资源浪费。
2. 路径选择:通过选择最短路径或负载最轻的路径进行通信,减少网络延迟和丢包率,提高数据传输效率。
3. 冗余链路:在关键的网络节点之间配置冗余链路,当某条链路发生故障时能够自动切换到备用链路,确保网络的可用性和可靠性。
三、节点布局优化节点布局是指网络中各个节点之间的位置和部署方式。
优化节点布局可以提高网络的性能和整体效果。
1. 高效位置选择:将网络节点布置在合理的位置,减少节点之间的距离和传输延迟。
例如,在数据中心中,服务器节点应该尽量靠近存储设备,以减少数据读写的延迟。
2. 避免热点问题:在节点布局时应尽量避免出现热点问题,即某些节点负载过重。
通过合理的节点布局和负载均衡,可以避免热点问题,提高网络的整体性能。
四、路由优化路由是指数据在网络中传输时的路径选择和转发方式。
优化路由可以降低网络的延迟、提高数据传输效率和可靠性。
拓扑优化_精品文档
-1整数变量问题变为0~1间的连续变量优化模型,获得方程(在设计变
量上松弛整数约束)的最直接方式是考虑以下问题:
min u,
uout
N
s.t.: min 1 min e Ke u f e1
N
vee V
e1
0 e 1, e 1,2,, N
其中 e 可取0-1之间的值
(6)
然而这种方程会导致较大区域内 e 是在0-1之间的值,所以必须添加额外 的约束来避免这种“灰色”区域。要求是优化结果基本上都在 e 1 或
而对于结构拓扑优化来说,其所关心的是离散结构中杆件之间的最优 连接关系或连续体中开孔的数量及位置等。拓扑优化力图通过寻求结构的 最优拓扑布局(结构内有无孔洞,孔洞的数量、位置、结构内杆件的相互 联接方式),使得结构能够在满足一切有关平衡、应力、位移等约束条件 的情形下,将外荷载传递到支座,同时使得结构的某种性能指标达到最优。 拓扑优化的主要困难在于满足一定功能要求的结构拓扑具有无穷多种形式, 并且这些拓扑形式难以定量的描述即参数化。
结构渐进优化法(简称ESO法)
通过将无效的或低效的材料 一步步去掉,获得优化拓扑,方法通 用性好,可解决尺寸优化,还可同时 实现形状与拓扑优化(主要包括应力, 位移/刚度和临界应力等约束问题的 优化)。
2.问题的设定
柔顺机构的拓扑优化
首先假设线性弹性材料有微小的变形
柔顺结构的一个重要运用在于机电系统(MicroElectroMechanical Systems(MEMS),在该系统中小规模的计算使得很难利用刚体结构来实现铰链、 轴承以及滑块处的机动性。
如果我们只考虑线性弹性材料(只发生微小变形)的分析问题,则决定 输出位移的的有限元方法公式为:
拓扑优化文档

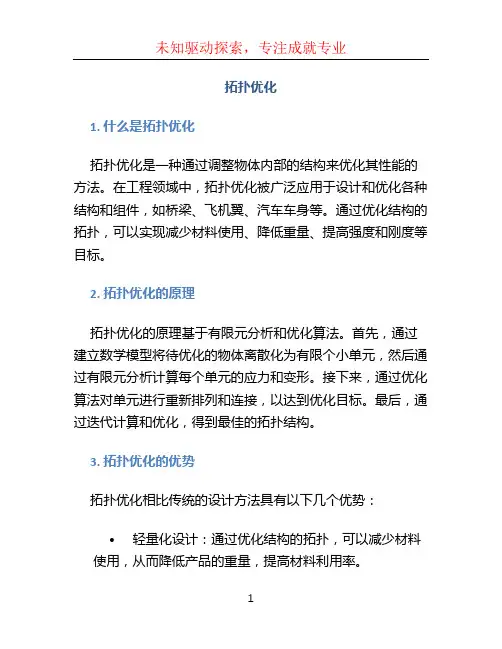

拓扑优化1. 什么是拓扑优化拓扑优化是一种通过调整物体内部的结构来优化其性能的方法。
在工程领域中,拓扑优化被广泛应用于设计和优化各种结构和组件,如桥梁、飞机翼、汽车车身等。
通过优化结构的拓扑,可以实现减少材料使用、降低重量、提高强度和刚度等目标。
2. 拓扑优化的原理拓扑优化的原理基于有限元分析和优化算法。
首先,通过建立数学模型将待优化的物体离散化为有限个小单元,然后通过有限元分析计算每个单元的应力和变形。
接下来,通过优化算法对单元进行重新排列和连接,以达到优化目标。
最后,通过迭代计算和优化,得到最佳的拓扑结构。
3. 拓扑优化的优势拓扑优化相比传统的设计方法具有以下几个优势:•轻量化设计:通过优化结构的拓扑,可以减少材料使用,从而降低产品的重量,提高材料利用率。
•强度和刚度优化:通过调整结构的拓扑,可以使得产品在承受外部载荷时具有更好的强度和刚度,提高结构的耐久性和可靠性。
•自由度增加:拓扑优化在设计中引入了更多的自由度,从而可以实现更多创新的设计方案和拓扑配置。
•快速迭代:拓扑优化通过不断迭代计算和优化,可以快速地获得最佳的拓扑结构,节省设计时间和成本。
4. 拓扑优化的应用领域拓扑优化可以应用于各种领域,包括但不限于以下几个方面:4.1 机械工程在机械工程领域,拓扑优化广泛应用于各种机械结构的设计和优化。
例如,通过优化产品的拓扑结构,可以减少材料使用,降低重量,提高产品的强度和刚度。
4.2 建筑工程在建筑工程领域,拓扑优化可以应用于桥梁、建筑结构等的设计和优化。
例如,通过优化结构的拓扑,可以减少材料使用,降低建筑物的重量,提高抗震性能。
4.3 航空航天在航空航天领域,拓扑优化可以应用于飞机、航天器等的设计和优化。
通过优化结构的拓扑,可以减少飞机的重量,提高燃油效率,降低运营成本。
4.4 汽车工程在汽车工程领域,拓扑优化可以应用于汽车车身、底盘等的设计和优化。
通过优化结构的拓扑,可以减少汽车的重量,提高燃油效率,提高操控性能。
拓扑优化 综述
拓扑优化综述拓扑优化是指从拓扑结构中进行优化的一种方式。
这一优化思想最早出现于集群规模结构,主要是处理单个结构中复杂结构间的交互关系。
随着科技的进步,拓扑优化不仅应用于集群规模结构,而且也被广泛应用于其他领域,主要是以降低解决问题的复杂性和加强系统的性能两个方面来实现拓扑优化。
拓扑优化有着多种不同的应用,它可以用来设计结构、优化现有结构,解决复杂问题、构建计算模型、优化计算性能和减少系统能耗等等。
拓扑优化有着广泛的应用范围,可以应用于诸如信号处理、机器学习、搜索算法、智能控制、复杂网络分析、网络安全等等。
关于拓扑优化技术,目前有两种主要方法,分别是拓扑优化设计和拓扑优化控制。
拓扑优化设计主要是对复杂系统中的结构进行优化,以降低系统复杂性、提高系统性能以及增强系统的稳定性和完整性等。
拓扑优化控制则是通过控制变量或环境变量来实现优化,以达到更好的系统性能和拓扑稳定性。
此外,拓扑优化还可以采用传统的机器学习算法和分类算法来实现。
首先,采用机器学习方法可以实现对拓扑结构的自动优化,以达到更好的拓扑性能和拓扑稳定性。
其次,采用分类算法可以准确地认知拓扑结构参数,从而获得更优质的拓扑控制性能。
总的来说,拓扑优化的应用不仅可以提高系统的性能,而且还可以降低复杂性,提高系统的稳定性和可靠性,以及减少系统的能耗,使其能够在复杂环境中发挥其最大的作用。
拓扑优化有着广泛的应用,可以应用于信号处理、机器学习、搜索算法、智能控制、复杂网络分析和网络安全等的各个领域,使系统能够在一个更加优化的拓扑结构中发挥最大的作用。
总之,拓扑优化是一种有效的技术,能够改善系统的性能,降低复杂性,以及减少系统的能耗,使其在复杂环境中发挥最大的作用。
拓扑优化技术可以应用于多个领域,以解决各种复杂问题,使系统更加优化和可靠。
拓扑优化方法
拓扑优化方法拓扑优化方法是一种有效的优化方法,目前被广泛应用于求解复杂优化问题。
本文通过介绍拓扑优化方法的基本原理、典型案例、优势与应用等方面,来深入探讨拓扑优化的相关知识。
一、什么是拓扑优化方法拓扑优化方法(Topology Optimization,简称TO)是一种解决复杂最优化问题的有效优化方法,它是利用拓扑的可变性,用于求解复杂拓扑结构组合优化问题的一种新兴方法。
拓扑优化方法既可以用来求解有限元分析(Finite Element Analysis,简称FEA)中有序结构问题,也可以用来求解无序结构问题。
二、拓扑优化方法的基本原理拓扑优化方法的基本原理是:在设定的最优化目标函数及运算范围内,利用优化技术,使得复杂结构拓扑结构达到最优,从而达到最优化设计目标。
拓扑优化方法的优势主要体现在重量最小化、强度最大化、结构疲劳极限优化等多种反向设计问题上。
此外,由于拓扑优化方法考虑到结构加工、安装、维护等方面,其结构设计更加实用性好。
三、拓扑优化方法的典型案例1、航空外壳优化:目前,航空外壳的拓扑优化设计可以使得外壳的重量减轻50%以上,同时提升外壳的强度和耐久性。
2、机械联轴器优化:拓扑优化方法可以有效的提高机械联轴器长期使用的耐久性,减少其体积和重量,满足高性能要求。
3、结构优化:通过拓扑优化方法,可以有效地减少刚性框架结构的重量,优化结构设计,改善结构性能,大大降低制造成本。
四、拓扑优化方法的优势1、灵活性强:拓扑优化方法允许在设计过程中改变结构形态,可以有效利用具有局部不稳定性的装配元件;2、更容易操作:拓扑优化方法比传统的有序结构模型更容易实现,不需要做过多的运算;3、成本低:拓扑优化方法可以有效降低产品的工艺制造成本,在改进出色性能的同时,可以节省大量人力物力;4、可重复性高:拓扑优化方法可以实现由抽象到具体的可重复的设计,可以实现大量的应用系统。
五、拓扑优化方法的应用拓扑优化方法目前被广泛应用在机械、航空航天、汽车等机械工程领域,具体应用包括但不限于:机械手和夹具的设计优化,汽车机架优化,电器结构优化,机械外壳优化,振动优化,和结构强度优化等等。
什么是计算机网络拓扑优化请介绍几种常见的拓扑优化算法
什么是计算机网络拓扑优化请介绍几种常见的拓扑优化算法计算机网络拓扑优化是指通过调整网络中的连接关系和节点布局,以提高网络性能和效率的过程。
通过合理配置拓扑结构和优化算法,可以减少网络拥堵、提高传输速度、提升网络可靠性等。
一、什么是计算机网络拓扑优化计算机网络拓扑优化是指在网络设计和部署过程中,根据网络需求和性能目标选择合适的拓扑结构,并通过优化算法对网络拓扑进行调整和优化,以提高网络性能和效率。
拓扑结构是指网络中各个节点之间的连接关系和布局方式。
不同的拓扑结构具有不同的特点和适用场景,而优化算法则是为了提高网络的性能和效率。
二、常见的拓扑优化算法1. 最小生成树算法最小生成树算法是一种常见的拓扑优化算法,它用于寻找一个连通图的最小生成树,即通过选择最短路径或最小代价的方式连接图中的节点。
常见的最小生成树算法有Prim算法和Kruskal算法。
Prim算法从一个起始节点开始,逐步选择与当前生成树距离最近的节点加入生成树中,直到所有节点都被加入。
Kruskal算法则是按照边的权值从小到大的顺序选择边,如果已选择的边不会构成回路,则将其加入生成树中。
2. 最短路径算法最短路径算法用于寻找网络中两个节点之间的最短路径。
常见的最短路径算法有Dijkstra算法和Floyd-Warshall算法。
Dijkstra算法通过逐步选择距离起始节点最近的节点,并更新其他节点的距离值,最终找到最短路径。
Floyd-Warshall算法则是通过动态规划的思想,逐步求解任意两点之间的最短路径。
3. 负载均衡算法负载均衡算法是一种用于优化网络流量分布的拓扑优化算法。
网络负载均衡的目标是通过合理分配流量,使得网络中各个节点的负载尽可能均衡,从而提高整体网络的性能和吞吐量。
常见的负载均衡算法有轮询算法、加权轮询算法、最少连接算法等。
4. 冗余路由消除算法冗余路由消除算法是一种用于优化网络中冗余路由的拓扑优化算法。
冗余路由是指网络中存在多条路径连接同一目的地的情况,这样会导致资源浪费和传输延迟增加。
拓扑优化知识点总结
拓扑优化知识点总结一、拓扑优化概述1.1 拓扑优化的基本概念拓扑优化是指在给定的网络拓扑结构下,通过对网络中的节点和链接进行调整和改进,以提高网络的性能、可靠性、效率和安全性。
拓扑优化可以分为静态优化和动态优化两类。
静态优化是指在网络设计和规划阶段对网络拓扑结构进行优化,以满足用户的需求和网络的性能指标;动态优化是指在网络运行和管理阶段对网络拓扑结构进行优化,以适应网络的变化和故障的发生。
1.2 拓扑优化的目标和原则拓扑优化的目标是提高网络的性能、可靠性、效率和安全性,以满足用户的需求和网络的性能指标。
拓扑优化的原则是综合考虑网络的各种因素和要求,采用合适的技术和方法,对网络中的节点和链接进行合理的调整和改进,以达到最佳的优化效果。
1.3 拓扑优化的应用领域拓扑优化的应用领域包括电信网络、互联网、数据中心网络、无线传感网络、工业控制网络、智能交通网络、智能电网等。
在这些领域中,拓扑优化可以提高网络的通信质量和数据传输速度,降低网络的能耗和成本,增强网络的安全性和可靠性,满足不同应用的需求。
二、拓扑优化的关键技术2.1 拓扑建模和分析技术拓扑建模和分析是拓扑优化的基础技术,它包括网络结构的建模和描述、网络性能的分析和评估、网络需求的分析和预测等。
在拓扑建模和分析中,可以采用图论、随机过程、优化理论、仿真技术等方法,对网络的结构和性能进行定量和定性的分析,为拓扑优化提供依据和支持。
2.2 拓扑设计和规划技术拓扑设计和规划是拓扑优化的关键技术,它包括网络结构的设计和选址、网络性能的规划和配置、网络需求的匹配和布线等。
在拓扑设计和规划中,可以采用网络优化、组合优化、整数规划、图算法等方法,设计和规划出满足用户需求和网络性能指标的网络拓扑结构。
2.3 拓扑配置和管理技术拓扑配置和管理是拓扑优化的关键技术,它包括网络结构的配置和部署、网络性能的管理和监控、网络需求的调整和协调等。
在拓扑配置和管理中,可以采用网络配置、网络控制、网络优化、网络监控等方法,对网络的结构和性能进行调整和改进,以适应网络的变化和故障的发生。
拓扑优化设计总结报告范文
拓扑优化设计总结报告范文一、引言拓扑优化设计是指通过对物理结构进行优化,以减小材料消耗并提高结构性能的方法。
本报告旨在总结拓扑优化设计的原理、方法和应用,并探讨其在工程中的价值和潜力。
二、原理与方法1. 拓扑优化设计原理拓扑优化设计的原理基于材料分布的连续变化,通过对设计域的约束和目标函数的定义,结合数值计算和优化算法,识别出最佳的结构布局。
拓扑优化设计可以在满足强度和刚度要求的条件下,最大限度地减少结构质量。
2. 拓扑优化设计方法拓扑优化设计方法通常包括以下几个步骤:1. 设计域的离散化:将设计域划分为有限个单元,每个单元的状态使用变量表示;2. 约束条件的定义:确定应力、位移、尺寸等方面的约束条件;3. 目标函数的定义:定义最小化结构质量的目标函数;4. 优化算法的选择:根据问题的性质选择适当的优化算法,如遗传算法、蚁群算法等;5. 结果的评估:通过数值计算和仿真分析,评估拓扑优化设计的可行性和有效性;6. 结果的优化:根据评估结果,对设计进行优化调整,直至达到预期要求。
三、应用案例拓扑优化设计在各个领域都有广泛的应用,下面以航空航天领域为例,介绍一个拓扑优化设计在航空结构中的应用案例。
应用案例:飞机机翼结构的拓扑优化设计飞机机翼结构设计中的一个重要指标是结构的轻量化,既要保证结构的强度和刚度,又要减少结构的质量。
拓扑优化设计是实现这一目标的有效方法。
在拓扑优化设计中,首先需要对机翼的设计域进行离散化,然后根据约束条件和目标函数,选择适当的优化算法进行计算。
经过多次优化设计迭代,可以得到最佳的机翼结构布局。
经过拓扑优化设计,可以显著减少机翼结构的质量,提高飞机的燃油效率和载荷能力。
此外,通过优化设计还可以提高机翼的刚度和稳定性,增强飞机的飞行性能和安全性。
四、价值与潜力拓扑优化设计具有以下价值和潜力:1. 资源节约:通过优化设计,可以减少结构材料的消耗,降低工程成本;2. 结构优化:可以提高结构的强度、刚度和稳定性,增强工程的性能和安全性;3. 工程创新:可以实现一些传统设计方法无法实现的创新设计;4. 提高竞争力:通过拓扑优化设计,可以提高产品的质量和性能,增强企业的市场竞争力。
拓扑优化的原理
拓扑优化的原理
拓扑优化是一种优化设计方法,它通过对结构形态进行优化,使得结构在满足特定应力和约束条件的前提下,具有更高的刚度和承载能力。
它的主要原理是通过改变结构的几何形态,来实现对力分布和应力分布的调整,从而达到最优的结构设计。
拓扑优化的过程可以分为三个阶段:初步设计、拓扑优化和结构优化。
初步设计是指根据设计要求和约束条件,确定结构的初步几何形态。
拓扑优化是指在初步设计的基础上,运用数学模型和优化算法,通过剪除不必要的材料,来实现结构形态的优化。
结构优化是指在拓扑优化的基础上,进一步考虑材料的力学性能和结构的受力状态,通过对材料和截面的选择,来实现结构的优化。
拓扑优化的核心是对结构的材料利用率进行优化。
优化的目标是在满足约束条件的前提下,尽可能地减少材料的使用量。
通过对结构的几何形态进行优化,可以有效地降低结构的自重,提高结构的刚度和承载能力。
同时,拓扑优化还可以减少生产成本和施工成本,提高结构的工作效率和安全性。
总之,拓扑优化的原理是通过对结构的几何形态进行优化,来达到最优的结构设计。
它可以提高结构的刚度和承载能力,降低材料的使用量,减少生产成本和施工成本,提高结构的工作效率和安全性。
拓扑优化算法
拓扑优化算法一、引言拓扑优化算法是一种旨在找到结构优化方案的方法,该方案会最大程度地提高性能或减少成本。
在各个领域中,如工程设计、网络规划和材料科学等,拓扑优化算法都起到了至关重要的作用。
本文将从算法原理、应用领域、算法分类和应用案例等方面进行深入探讨。
二、算法原理拓扑优化算法基于拓扑结构来进行设计优化。
它通过改变结构的形状和连接方式,以最大程度地提高结构的性能。
算法原理主要包括以下几个方面:1. 基本原理•首先,需要定义一个结构的初始拓扑。
•其次,根据特定的目标函数和约束条件,通过优化算法对拓扑进行调整。
•最后,通过对不同的拓扑变量进行优化,得到最优的结构设计。
2. 目标函数和约束条件•目标函数是用来衡量结构性能的函数,如材料强度、柔韧性和减震能力等。
•约束条件是在优化过程中需要满足的条件,如体积限制、稳定性要求等。
3. 优化算法拓扑优化算法主要有以下几种: - 拉格朗日乘子法 - 梯度法 - 遗传算法 - 粒子群算法三、应用领域拓扑优化算法在各个领域中得到了广泛的应用,主要包括以下几个方面:1. 工程设计在工程设计中,拓扑优化算法能够帮助提高结构的强度和刚度,减少材料用量和重量。
常见的应用包括飞机翼设计、桥梁设计和汽车车身设计等。
2. 材料科学拓扑优化算法在材料科学中被用来设计新型的材料结构。
通过改变材料的拓扑结构,能够实现特定的性能,如隔音、隔热和导热等。
3. 电力系统规划拓扑优化算法在电力系统规划中能够优化电网的拓扑结构,以提高电网的可靠性和稳定性。
通过合理安排输电线路和变电站等设施,能够减少功耗和线损。
4. 通信网络规划在通信网络规划中,拓扑优化算法能够优化网络的拓扑结构,以提高网络的传输性能和抗干扰能力。
通过合理布置路由器和光纤等设备,能够减少信号传输时延和丢包率。
四、算法分类拓扑优化算法可以被分为两类:连续拓扑优化算法和离散拓扑优化算法。
1. 连续拓扑优化算法连续拓扑优化算法将结构建模为连续的介质,通过对介质的密度进行优化来改变结构的形状。
高等数学中的拓扑优化方法及应用
高等数学中的拓扑优化方法及应用拓扑学是一门和几何密切相关的数学分支,它研究的是空间形状和空间变化的本质特征。
在现代科学和工程领域中,拓扑学已经成为了一种重要的分析和优化工具。
在高等数学中,拓扑优化方法被广泛应用于各种实际问题的求解中,本文将介绍拓扑优化方法及其在实际问题中的应用。
一、拓扑优化方法的基本原理拓扑优化方法是建立在数学拓扑学基础上的。
其核心思想是通过对结构与形状的分析和优化,使得结构在满足约束条件的前提下达到最优。
通过调整物体内部的材料结构物理性质,从而改变物体的外形和性能,这种方法称为拓扑优化方法。
基本步骤:1、表示优化部件的有限元网格,将优化部件离散化为有限元网格。
2、将网格中的单元分为设计区域和非设计区域,其中设计区域用于优化。
3、引入设计变量,对设计区域进行编码以表示设计变量,每一个编码均对应了一种设计组合。
4、使用拓扑优化算法对每个设计组合进行优化,找到最优解。
5、生成CAD,最终生成优化后的效果。
二、拓扑优化方法在实际问题中的应用1、高速火车的运动稳定性高速火车行驶时,其稳定性非常重要。
工程师需要考虑高速火车的动力性能和空气动力学力学条件,以确保火车在高速行驶时保持稳定。
在实际工程中,拓扑优化方法被广泛应用于高速火车的稳定性问题的研究中。
通过优化车体的形状和密度分布,可以优化火车的运动稳定性。
2、结构优化在机械、航空航天、建筑等领域中,优化结构是必不可少的一步。
通过拓扑优化方法可以优化各种结构的形状和材料分布,从而使结构在满足约束条件的前提下达到最优。
例如在航空航天中,通过对飞机的翼型进行优化,可以使得飞机的升力系数达到最大。
3、光学元件设计光学元件在各个领域中都有广泛的应用。
光学元件的设计优化是一个需要进行的重要性问题,其中拓扑优化方法可以被用于优化光学元件的形状和材料分布,从而提高光学元件的性能。
例如在太阳能电池板中,通过对太阳能电池板的形状和材料分布进行优化,可以优化太阳能的捕获效率。
计算机网络拓扑优化技巧
计算机网络拓扑优化技巧在计算机网络中,拓扑优化是指通过调整网络的结构和布局,以达到提高网络性能和效率的目的。
从物理层到应用层,拓扑优化技巧在网络设计和管理中起着重要的作用。
本文将介绍几种常见的计算机网络拓扑优化技巧,帮助读者更好地理解和应用于实际工作中。
1. 局域网拓扑优化技巧局域网是指在一个较小的地理范围内的计算机互联网络,拓扑优化对于局域网来说尤为重要。
以下是几种常见的局域网拓扑优化技巧。
1.1. 环形拓扑环形拓扑是一种简单且常见的局域网拓扑结构,其中每个节点都连接到两个相邻节点。
但是,环形拓扑也存在着不足之处,例如一旦某个节点出现故障,整个网络的连接性将会受到破坏。
为了优化环形拓扑,可以使用树状拓扑或星型拓扑等结构,以提高可靠性和容错性。
1.2. 树状拓扑树状拓扑是一种层次结构的网络拓扑。
在树状拓扑中,一个节点(根节点)连接多个子节点,每个子节点又可以连接更多的子节点。
树状拓扑具有良好的可扩展性和容错性,可以很好地适应规模较大的局域网。
1.3. 星型拓扑星型拓扑是一种以一个中心节点为核心连接多个外围节点的网络拓扑结构。
中心节点充当网络交换机的角色,负责转发和管理数据流量。
星型拓扑简单易用,并且在网络故障发生时易于维护和排查问题,但同时也存在单点故障的风险。
2. 广域网拓扑优化技巧广域网涵盖更大的地理范围,连接远程办公室、分支机构和跨地区的网络。
为了提高广域网的性能和可靠性,以下是几种常见的广域网拓扑优化技巧。
2.1. 分布式拓扑分布式拓扑是一种将网络资源分布在不同地理位置的网络构架。
通过将数据中心、服务器和应用部署在离用户较近的地点,可以减少广域网传输的延迟和带宽需求,提高用户体验。
同时,分布式拓扑也增加了网络的可靠性和容错性。
2.2. 虚拟专线虚拟专线是一种通过虚拟化技术,模拟出一条私有的、点对点的连接。
虚拟专线可以通过公共网络实现,避免了传统的专线租用成本高昂的问题。
使用虚拟专线可以在广域网中创建安全可靠的连接,提高数据传输的速度和稳定性。
拓扑优化算法
拓扑优化算法拓扑优化算法拓扑优化算法是一种基于数学模型的优化方法,它通过对设计空间进行拓扑结构的优化,以达到最优设计方案的目的。
该算法广泛应用于工程领域,如飞机、汽车、建筑等领域。
一、什么是拓扑结构?拓扑结构是指一个空间中各个点之间的关系和连接方式。
在设计中,拓扑结构通常被用来描述物体内部的支撑结构或外部形态。
例如,在建筑设计中,拓扑结构可以用来描述建筑物内部的梁柱、墙体等支撑结构;在飞机设计中,拓扑结构可以用来描述飞机外形和内部支撑结构。
二、什么是拓扑优化算法?拓扑优化算法是一种基于数学模型的优化方法,它通过对设计空间进行拓扑结构的优化,以达到最优设计方案的目的。
该算法可以帮助工程师在保证产品性能和质量的前提下尽可能地减少材料消耗和成本。
三、如何进行拓扑优化?1. 建立数学模型首先需要建立一个数学模型来描述设计问题。
这个数学模型通常包括设计空间、目标函数和约束条件。
2. 设计空间设计空间是指所有可能的设计方案的集合。
在拓扑优化中,设计空间通常被定义为一个三维网格模型,每个网格单元代表一个设计变量。
这些网格单元可以被分配为实体或空白。
3. 目标函数目标函数是指需要最小化或最大化的性能指标。
在拓扑优化中,目标函数通常被定义为材料消耗量或结构质量等指标。
4. 约束条件约束条件是指需要满足的限制条件,例如应力、位移、自重等。
5. 优化算法一旦建立了数学模型,就可以使用优化算法来搜索最优解。
拓扑优化算法通常使用迭代方法进行搜索,并在每次迭代中更新设计变量和约束条件。
四、拓扑优化算法的应用领域1. 建筑领域在建筑领域,拓扑优化算法可以用来减少建筑物内部支撑结构的材料消耗和成本,并提高建筑物的稳定性和安全性。
2. 汽车领域在汽车领域,拓扑优化算法可以用来减少汽车零部件的重量和材料消耗,从而提高汽车的燃油效率和性能。
3. 飞机领域在飞机领域,拓扑优化算法可以用来减少飞机结构的重量和材料消耗,从而提高飞机的燃油效率和性能,并降低飞机的维护成本。
拓扑优化
拓扑优化什么是拓扑优化?拓扑优化是指形状优化,有时也称为外型优化。
拓扑优化的目标是寻找承受单载荷或多载荷的物体的最佳材料分配方案。
这种方案在拓扑优化中表现为“最大刚度”设计。
与传统的优化设计不同的是,拓扑优化不需要给出参数和优化变量的定义。
目标函数、状态变量和设计变量(参见“优化设计”一章)都是预定义好的。
用户只需要给出结构的参数(材料特性、模型、载荷等)和要省去的材料百分比。
拓扑优化的目标——目标函数——是在满足结构的约束(V)情况下减少结构的变形能。
减小结构的变形能相当于提高结构的刚度。
这个技术通过使用设计变量( i)给每个有限元的单元赋予内部伪密度来实现。
这些伪密度用PLNSOL,TOPO命令来绘出。
例如,给定V=60表示在给定载荷并满足最大刚度准则要求的情况下省去60%的材料。
图2-1表示满足约束和载荷要求的拓扑优化结果。
图2-1a表示载荷和边界条件,图2-2b表示以密度云图形式绘制的拓扑结果。
图2-1 体积减少60%的拓扑优化示例如何做拓扑优化拓扑优化包括如下主要步骤:1.定义拓扑优化问题。
2.选择单元类型。
3.指定要优化和不优化的区域。
4.定义和控制载荷工况。
5.定义和控制优化过程。
6.查看结果。
拓扑优化的细节在下面给出。
关于批处理方式和图形菜单方式不同的做法也同样提及。
定义拓扑优化问题定义拓扑优化问题同定义其他线性,弹性结构问题做法一样。
用户需要定义材料特性(杨氏模量和泊松比),选择合适的单元类型生成有限元模型,施加载荷和边界条件做单载荷步或多载荷步分析。
参见“ANSYS Analysis Procedures Guides”第一、二章。
选择单元类型拓扑优化功能可以使用二维平面单元,三维块单元和壳单元。
要使用这个功能,模型中只能有下列单元类型:二维实体单元:SOLID2和SOLID82三维实体单元:SOLID92和SOLID95壳单元:SHELL93二维单元用于平面应力问题。
指定要优化和不优化的区域只有单元类型号为1的单元才能做拓扑优化。
拓扑优化的几种方法
拓扑优化的几种方法
拓扑优化是用来改进力学系统的结构或形状以提高其性能的一种方法。
以下是几种常见的拓扑优化方法:
1. DMLS优化(Density-Mass-Link-Strength):这种方法通过
在物体内部连续地增加或减少材料的密度,来优化结构的性能。
该方法可用于改善结构的刚度、强度和减震能力等。
2. TO(Topology Optimization):这种方法通过在给定的设计
域内选择最佳的材料分布,以满足规定的性能要求。
这种方法可以通过迭代优化算法,如有限元分析和遗传算法等来实现。
3. SIMP法(Solid Isotropic Material with Penalization):这种
方法通过对材料的惩罚函数进行优化,实现结构的拓扑优化。
该方法通过将原始设计域中每个单元的密度设为0或1来实现材料的增加或消除。
4. BESO法(Bi-directional Evolutionary Structural Optimization):这种方法是一种迭代的优化算法,其通过增
加或删除单元来改进结构的拓扑形状。
该方法可以在每轮迭代中实现结构体积的减少,以达到优化的目标。
5. MMA法(Method of Moving Asymptotes):这种方法是一
种基于约束传递的优化算法,它通过在每轮迭代中修改设计变量的约束边界来优化结构的拓扑形状。
该方法可以在达到最佳结构性能的同时满足给定的约束条件。
这些方法在拓扑优化中广泛应用,并且可以根据具体的设计要求和结构特点选择适合的方法。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
连续体结构拓扑优化应用
动态拓扑优化: 动态拓扑优化分为固有特性拓扑优化和动响应下的拓扑优化问题。频率优 化问题的难点在于克服局部模态现象和频率交换现象。动响应拓扑优化是 目前理论研究上涉及较少的领域,其根本原因在于动态激励下的结构分析 较静态分析更加困难,主要表现在结构分析求解难度大。但更为困难的是 结构响应量关于设计变量之间的关系难以确定。目前谐响应下节点位移 (速度、加速度)振幅目标或约束下的拓扑优化建模方式在一些商品化软 件中有所体现。
连续体结构拓扑优化方法应用-材料设计
negative poisson‘s ratio
negative thermal expansion
拓扑优化应用领域
微机电系统:柔性机构通过其部分或全部具有柔性的构件变形而产生位 移的机械机构,它不仅可以通过运动副的运动过程来获得可运动性,还 可以从柔性部件的部分或者全部变形获得运动。其优点包括可以减少完 成特定目的所需的部件数量、减少铰链等运动副、质量轻等优点。由于 目前的柔性机构拓扑优化设计理论方面涉及互变能、机械效益(几何效 益)等结构响应量,完全基于商品化的技术路线仍有待发展和成熟。
谢
谢!
北京理工大学机械与车辆工程学院
连续体结构拓扑优化(简介)
三、拓扑优化: 主要思想是寻求结构的最优拓扑问题转化为在给定的 设计区域内寻求最优材料的分布问题。连续体结构拓扑优化被公认 为是继尺寸优化、形状优化后结构优化领域内最具有挑战性的研究 方向。
拓扑优化理论方法发展
Homogenization Method
Variable Density Method (Element Based) VariБайду номын сангаасble Density Method (Node Based)
连续体结构拓扑优化应用
刚度拓扑优化: 刚度优化是拓扑优化中最常见和应用最广泛的一种优化问题。刚度优化的 难点之一为多工况下多刚度拓扑优化,本质上是多目标拓扑优化问题。问 题解很难找到一种方法使所有的目标函数同时达到最大化,寻求一个唯一 的全局最优解困难,从工程实际考虑,可以找到一些满足工程要求的最优 解(即帕累托解)。直接权重法简单易行,但当多工况载荷下各个工况载 荷的数值大小的差异较大时,常常会造成各工况下单元拓扑值相差较大。 在优化过程中,较小载荷容易丧失刚度传递路径,小载荷对应的单元拓扑 值在优化过程中往往会被删除,造成所谓的“病态载荷”现象。
( SIMP − model)
连续体结构拓扑优化建模方式
体积比约束: 建模方式对应的工程含义为“结构体积一定的情况下,目标函数如柔顺 度、固有频率值最小或最大”。 建模方法的好处在于:由于体积敏度值保持恒正(或恒负),有利于 优化求解,通常情况下优化迭代收敛性好。 体积最小化目标: 建模方式对应的工程含义为“在满足结构响应量如节点位移、固有频率 值不大于(或不小于)许用值的情况下,结构体积最小化”。 建模方法的好处在于:具有处理多种不同性质约束的能力。
TOSCA应用的常见问题
TOSCA是否支持强度优化? 应力具有局部性特点,即在强度较弱的结构部位进行加强即可满足工程要 求,通常工程优化流程为在得到刚度最大化结构的基础上进一步进行优化 设计以满足应力约束要求。同时刚度最大化结果可理解为“全局应力”最小 化结构,强度拓扑优化结果通常与刚度拓扑优化结果较大的相似性。 TOSCA拓扑优化模块不具备强度优化功能,而在形状优化中设置应力约束 条件。
TOSCA的优点
自适应拓扑优化功能:拓扑优化中的拟删除区域是优化求解中不关心的区域, 而保留区域则相反,拓扑优化功能结合自适应网格功能能在保持结构分析 结果精确的前提下,减少结构分析工作量。 优化结果平滑提取:影响拓扑优化结果的工程应用性包括棋盘格现象和网格 依赖性问题,同时由于有限元建模特点,使得通常情况下的拓扑优化结果 边界出现“毛刺”。TOSCA采用数字图像处理方式消除棋盘格现象和网格依 赖性问题,使初始结构分析模型具有较大的任意性。密度云图的后处理方 式和文件格式使优化结果具有工程指导意义和易加工性。
Independent Continuous Mapping
均匀化法(简介)
均匀化法:基本思想起源于材料学领域,指用一种等效的材料模型来代 替复合材料模型。均匀化法对二维结构每个单元有三个设计变量,三维 有六个设计变量,设计变量多,敏度计算复杂。优化后的结构含有多孔 质材料,不易制造。
MSC.Nastran
拓扑优化应用领域
汽车、航天、航空产品结构设计:由于产品对重量的特殊要求和市场竞争 性,使得拓扑优化在这些行业领域的应用最先展开。以汽车行业为例, 不规则铸造件和依靠局部加强结构的蒙皮最为典型。
连续体结构拓扑优化方法应用-汽车工业
连续体结构拓扑优化方法应用-汽车工业
拓扑优化应用领域
材料设计:复合材料具有传统材料所不具备的优良性能,如轻质、比强度 高、比模量大、可设计性等优点,被广泛应用于汽车、航天、航空等领 域。例如,航空航天飞行器载重比是衡量飞行器性能的重要指标,飞行 器本身重量的减轻可大大提高飞行器的载重比。以往的复合材料设计通 常采用均匀化理论来预测宏观特性,在此基础上应用拓扑优化方法得到 最优材料微孔结构形式。能量等效法使得应用拓扑优化工具得到极限材 料属性成为可能。
连续体结构拓扑优化方法应用-微机械
TOSCA的优点
软件设计模式:结构拓扑优化分为结构分析和优化求解两大部分,TOSCA软 件在商品化软件的基础上,提取结构分析结果优化求解,根据优化结果修 改有限元模型直至优化收敛。软件的设计模式有利于在结构分析软件熟练 掌握的基础上进行优化模型设置的前处理工作,目前TOSCA支持目前绝大 多数的大型通用商品化有限元分析软件如Nastran、Ideas等。 软件操作易用性:将常见的拓扑优化模型集成在向导(wizard)中,通过步进方 式设置优化模型,易于操作。同时保留了手动优化设置方式,结合高级选 项丰富优化模型的设置。 优化求解算法:拓扑优化求解算法包括控制(controller)算法、优化准则(OC)法 和敏度算法(MMA)三种。其中后两种基于敏度信息的优化算法为大多数具 有拓扑优化功能的商品化软件广泛使用。控制算法的特点为不基于敏度信 息,在一些通常难以敏度分析的几何、接触非线性问题中具有适用性。
连续体结构拓扑优化应用
强度拓扑优化: 强度拓扑优化有应力不连续和奇异最优解的问题,通常情况下比刚度拓扑 优化更困难一些。强度(或应力约束下)的拓扑优化最常见的方法为满应 力法,该方法基于这样一个力学准则,即在结构满应力情况下,最大限度 地发挥结构潜力,从而得到最轻结构。尽管该方法理论上证明得到的结构 并非最优结构,但是由于方法概念简单,易于实现,故而得到广泛的应用, 在一般的线弹性小变形情况下,强度拓扑优化和刚度拓扑优化获得相似的 设计结果。应力性质的特点在于局部性,故而工程上强度优化可在刚度拓 扑优化结果的基础上通过后续的基本设计和详细设计来考虑应力和稳定性 等约束条件。
结构分析、结构优化与结构设计
连续体结构拓扑优化(简介)
工程结构优化可以分为三大类:
一、尺寸优化: 主要以杆件的长度,截面的长,宽或者半径为设计变量, 而材料的性质,结构的拓扑和几何形状保持不变
连续体结构拓扑优化(简介)
二、形状优化: 主要是指边界形状优化问题,是以连续体几何区域的 边界线或边界面为设计变量。结构的拓扑保持不变。
TOSCA应用的常见问题
TOSCA是否支持组合件结构拓扑优化? TOSCA通过提取结构分析结果进行优化求解,从原则上说,任何支持的结 构分析类型结构形式下的拓扑优化功能均能完成。对于软件系统来说,组 合件和单个零部件结构表现为刚度阵规模大小不同,故而TOSCA支持组合 件结构拓扑优化。 TOSCA软件的学习方式? TOSCA.help是最好的学习教程,帮助内容包括安装方式和支持的求解器, 命令行解释,算法适用范围,学习算例等。 TOSCA优化结果能否导入到CAD软件中? TOSCA.Smooth模块对结果进行平滑处理并可生成igs,stl等几何格式,可 导入到CAD软件模型中进行处理。
TOSCA的特点
具有对称性、拔模方向、最大最小加工尺寸等工程约束拓扑优化功能。 形状优化采用无参定义方式,简化了形状变量的定义方式。 支持并行运算和多种操作系统。
TOSCA6.1版本说明
增加基于CFD求解器的流体拓扑优化功能,为与以往版本区别,以往拓扑 优化模块更名为TOSCA structure。 增加在线帮助功能。 增加重心和惯量结构响应量;优化建模可采用位移线性组合形式;边界条 件增加强制位移约束;分析模型可包含重力载荷作用;频率优化求解速度 更快,优化结果更清晰;增加谐响应拓扑优化功能,结构响应量包括节点 位移(速度、加速度)振幅;基于控制算法的结构响应量可具有线性组合 形式。 支持基于ABAQUS、PERMAS求解器的接触、几何非线性分析拓扑优化。 支持基于NASTRAN、NX.NASTRAN等强制加速度下拓扑优化敏度分析。
变密度法(简介)
变密度法:人为假定单元正则化密度和材料物理属性(如许用应力、弹性模 量)之间的某种对应关系,以连续变量的密度函数形式显式表达这种对应关 系。变密度法基于各向同性材料,无需引入微结构,单元变量少,程序实现 简单,计算效率高。常见的密度-刚度插值模式有SIMP(Solid Isotropic Microstructures with Penalization)和RAMP(Rational Approximation of Material Properties)两种。
