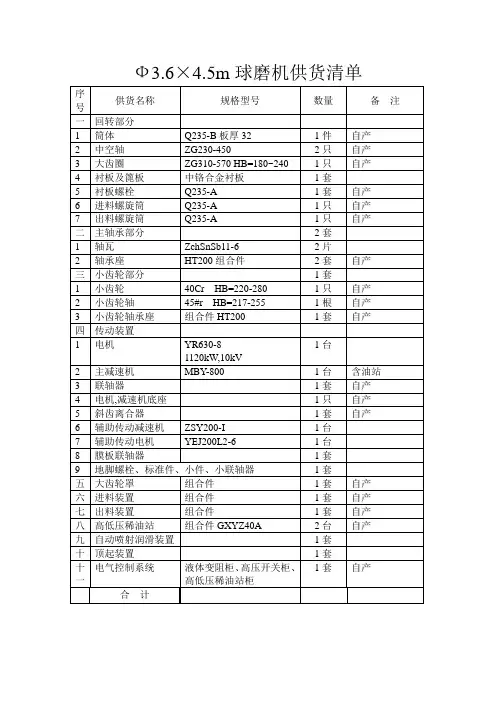

Ф3.6×4.5m球磨机供货清单序号供货名称规格型号数量备注一回转部分1 筒体Q235-B板厚32 1件自产2 中空轴ZG230-450 2只自产3 大齿圈ZG310-570 HB=180~240 1只自产4 衬板及篦板中铬合金衬板1套5 衬板螺栓Q235-A 1套自产6 进料螺旋筒Q235-A 1只自产7 出料螺旋筒Q235-A 1只自产二主轴承部分2套1 轴瓦ZchSnSb11-6 2片2 轴承座HT200组合件2套自产三小齿轮部分1套1 小齿轮40Cr HB=220-280 1只自产2 小齿轮轴45#r HB=217-255 1根自产3 小齿轮轴承座组合件HT200 1套自产四传动装置1 电机YR630-81120kW,10kV1台2 主减速机MBY-800 1台含油站3 联轴器1套自产4 电机,减速机底座1只自产5 斜齿离合器1套自产6 辅助传动减速机ZSY200-I 1台7 辅助传动电机YEJ200L2-6 1台8 膜板联轴器1套9 地脚螺栓、标准件、小件、小联轴器1套五大齿轮罩组合件1套自产六进料装置组合件1套自产七出料装置组合件1套自产八高低压稀油站组合件GXYZ40A 2台自产九自动喷射润滑装置1套十顶起装置1套十一电气控制系统液体变阻柜、高压开关柜、高低压稀油站柜1套自产合计Φ3.6×4.5m球磨机(边缘传动)一、有关技术参数及性能1、规格:Φ3.6×4.5m2、仓数:13、生产能力:80-100t/h4、磨机转速:17.3r/min5、研磨体装载量:91t(max)6、主电机:型号:YR630-8 功率:1120kW 转速:740r/min 电压10kV 7、主减速机(1)型号:MBY8001(2)传递功率:1200KW(3)输出转速:17.3r/min8、慢速驱动装置(1)型号:ZSY250-Ⅰ(2)电机功率:22kW9、膜片联轴器型号:SMB3648-05D-0210、油站(配主减速机)11、润滑方式(稀油站GYXZ –40A)(1)低压系统流量:40L/min 供油压力:0.4Mpa 供油温度40±3℃电机:Y112M-6 2.2kW(2)高压系统泵型号:2.5MCYl 4-1B 流量:2.5L/min供油压力:32Mpa 电机:Y112M-6 2.2kW(3)其它性能冷却水耗量:3~6m3/h加热器功率:3kW×3工作介质:N220—N32012、设备重量160t(不含研磨体)。

MQY3660球磨机使用说明书

MQY3660球磨机使用说明书

前言尊敬的用户,您好!欢迎您选择和使用北方重工生产的《MQY3660溢流型球磨机》产品,感谢您对我们公司的大力支持和信任。

本说明书包括:产品用途、技术性能参数、结构特点、系统说明、安装使用、检修和维护等内容。

目录一、产品综述 (3)二、产品规格与技术参数 (3)三、产品主要结构概述 (4)四、产品系统说明 (7)五、运输与储存 (9)六、安装与调试 (9)七、安装与调试 (18)八、维修与保养 (22)一、产品综述1.产品的性能及用途本磨机主要用于湿法研磨矿石。

2.所依据产品的标准本磨机各项性能指标符合JB/T1406—2002《球磨机和棒磨机》。

3.产品适用的工作条件和工作环境3.1安装环境:室内3.2环境温度:-25~+40℃3.3海拔高度:小于1000m3.4工作制度:连续二、产品规格与技术参数设备规格:Φ3600×6000mm筒体内径:3600mm筒体有效长度:6000mm充填率:40%筒体有效容积:55m3钢球最大装载量:102t磨机工作转速:17.3r/min主电机型号:TM1250-40功率:1250kW电压:10000V转速:150r/min设备旋向:右旋:由出料端向进料端看,筒体为顺时针旋转。

左旋:由出料端向进料端看,筒体为逆时针旋转。

三、产品主要结构概述1.结构组成本机主要由进料部、轴承部、筒体部、传动部(大小齿轮装置)、出料部、出料筛、基础部、主电机、空气离合器、慢速传动装置、起重装置、高低压润滑油站、喷射润滑装置及电控等部分组成。

2.工作原理本机为溢流型球磨机,物料和一定量的水通过给料部经进料部中心处进入筒体内部,电动机经空气离合器、大小齿轮装置带动装有介质(钢球)的筒体旋转,物料受到球的撞击以及处于球之间和球与筒体衬板之间的研磨,充分暴露出新鲜表面,得到充分混合,最后经出料筛的排料孔排出磨机,完成粉磨过程。

3.筒体部筒体部是磨机的主要部件,它与进料部、出料部和出料筛部共同组成为回转部,筒体内壁装有锰钢,端盖内表面也均装有锰钢衬板,物料在钢球和锰钢衬板之间被破碎和粉磨,后经筒体出料端的出料筛排出磨机。

球磨机参数选择和计算

球磨机参数选择和计算

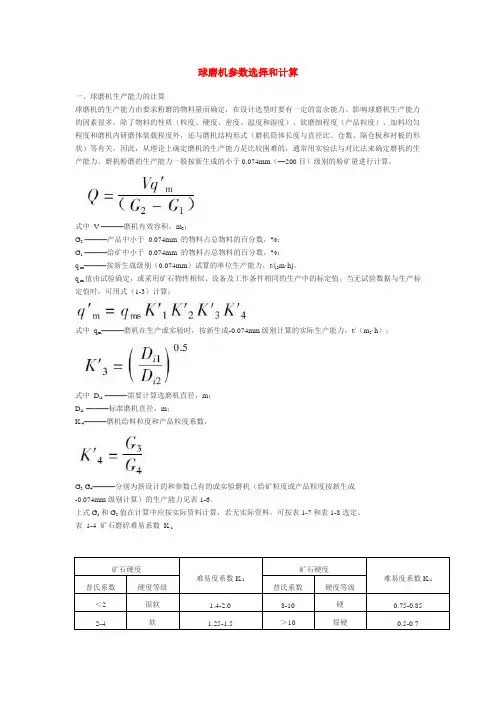

球磨机参数选择和计算一、球磨机生产能力的计算球磨机的生产能力由要求粉磨的物料量而确定,在设计选型时要有一定的富余能力。

影响球磨机生产能力的因素很多,除了物料的性质(粒度、硬度、密度、温度和湿度)、欲磨细程度(产品粒度)、加料均匀程度和磨机内研磨体装载程度外,还与磨机结构形式(磨机筒体长度与直径比、仓数、隔仓板和衬板的形状)等有关。

因此,从理论上确定磨机的生产能力是比较困难的,通常用实验法与对比法来确定磨机的生产能力。

磨机粉磨的生产能力一般按新生成的小于0.074mm(—200目)级别的粉矿量进行计算。

式中V ———磨机有效容积,m3;G2———产品中小于0.074mm 的物料占总物料的百分数,%;G1———给矿中小于0.074mm 的物料占总物料的百分数,%;q,m———按新生成级别(0.074mm)试算的单位生产能力,t/(3m·h)。

q,m值由试验确定,或采用矿石物性相似、设备及工作条件相同的生产中的标定值。

当无试验数据与生产标定值时,可用式(1-3)计算:式中q m———磨机在生产或实验时,按新生成-0.074mm级别计算的实际生产能力,t/(m3·h);式中D i1———需要计算选磨机直径,m;D i1———标准磨机直径,m;K,4———磨机给料粒度和产品粒度系数,G3 G4———分别为新设计的和参数已有的或实验磨机(给矿粒度或产品粒度按新生成-0.074mm级别计算)的生产能力见表1-6。

上式G1和G2值在计算中应按实际资料计算,若无实际资料,可按表1-7和表1-8选定。

表1-4 矿石磨碎难易系数K,1矿石硬度难易度系数K,1矿石硬度难易度系数K,1普氏系数硬度等级普氏系数硬度等级<2 很软 1.4-2.0 8-10 硬0.75-0.85 2-4 软 1.25-1.5 >10 很硬0.5-0.7表1-5 磨机型式校正系数K,2表1-6 给矿粒度与产品粒度相对生产能力G3或G4表1-7 破碎产品粒度与0.074 mm 级别含量G1值表1-8 不同产品粒度中0.074mm 级别含量G2值二、球磨机功率、转速和介质装载量的计算1. 功率计算(1)按经验公式计算功率:式中G,———装入的介质和物料量,t ;D m———磨机筒体有效内径,m;K,5———研磨介质系数,查表1-9。

球磨机参数选择和计算.doc

球磨机参数选择和计算.doc

球磨机参数选择和计算一、球磨机生产能力的计算球磨机的生产能力由要求粉磨的物料量而确定,在设计选型时要有一定的富余能力。

影响球磨机生产能力的因素很多,除了物料的性质(粒度、硬度、密度、温度和湿度)、欲磨细程度(产品粒度)、加料均匀程度和磨机内研磨体装载程度外,还与磨机结构形式(磨机筒体长度与直径比、仓数、隔仓板和衬板的形状)等有关。

因此,从理论上确定磨机的生产能力是比较困难的,通常用实验法与对比法来确定磨机的生产能力。

磨机粉磨的生产能力一般按新生成的小于0.074mm(—200目)级别的粉矿量进行计算。

式中V ———磨机有效容积,m3;G2———产品中小于0.074mm 的物料占总物料的百分数,%;G1———给矿中小于0.074mm 的物料占总物料的百分数,%;q,m———按新生成级别(0.074mm)试算的单位生产能力,t/(3m·h)。

q,m值由试验确定,或采用矿石物性相似、设备及工作条件相同的生产中的标定值。

当无试验数据与生产标定值时,可用式(1-3)计算:式中q m———磨机在生产或实验时,按新生成-0.074mm级别计算的实际生产能力,t/(m3·h);式中D i1———需要计算选磨机直径,m;D i1———标准磨机直径,m;K,4———磨机给料粒度和产品粒度系数,G3 G4———分别为新设计的和参数已有的或实验磨机(给矿粒度或产品粒度按新生成-0.074mm级别计算)的生产能力见表1-6。

上式G1和G2值在计算中应按实际资料计算,若无实际资料,可按表1-7和表1-8选定。

表1-4 矿石磨碎难易系数K,1矿石硬度难易度系数K,1矿石硬度难易度系数K,1普氏系数硬度等级普氏系数硬度等级<2 很软 1.4-2.0 8-10 硬0.75-0.85 2-4 软 1.25-1.5 >10 很硬0.5-0.7表1-5 磨机型式校正系数K,2表1-6 给矿粒度与产品粒度相对生产能力G3或G4表1-7 破碎产品粒度与0.074 mm 级别含量G1值表1-8 不同产品粒度中0.074mm 级别含量G2值二、球磨机功率、转速和介质装载量的计算1. 功率计算(1)按经验公式计算功率:式中G,———装入的介质和物料量,t ;D m———磨机筒体有效内径,m;K,5———研磨介质系数,查表1-9。

球磨机主要参数的确定(上)

球磨机主要参数的确定(上)

球磨机主要参数的确定(上)一、球磨机的转速(1)球磨机的临界转速 n o当磨机筒体的转速达到某一数值时,研磨体产生的离心力等于它本身的重力,因而使研磨体升举至脱离角α=00,即研磨体将紧贴附在筒壁上,随筒体一起回转而不会降落下来,这个转速就称为临界转速,用n0表示。

由于磨机在某一转速下进行工作时,筒体内各层研磨体运动的脱离角各不相同,在确定磨机筒体转速时,一般均以最外层研磨体为基准,也就是取磨机筒体的有效内径D1作为基准进行参数计算。

在图 7-4 中,当研磨体处于极限位置 E 点即它升举至顶点时,脱离角,此为临界条件,把它代入式(7-2),可得临界转速 n0cosα=cos00=1即所以式中 n0———临界转速,r/min;R1———最外层研磨体至磨筒体断面中心的距离(即筒体有效半径),m;D1———磨机筒体有效直径,m。

从理论上讲,当磨机转速达到临界转速时,研磨体将紧紧贴附在筒体内壁上,随筒体一起回转,不会降落,不能起任何粉磨作用。

但实际上并非如此,因为在推导研磨体运动的基本方程时,只考虑离心力,而忽略了研磨体的滑动、自转及物料对研磨体运动的影响。

因此球磨机的实际临界转速比上述的理论计算值要高一些。

(2)球磨机的理论适宜转速 n 当磨机筒体达到临界转速 n0时,由于研磨体紧贴筒壁上,不能起到粉碎作用,因此对物料的粉碎功为零。

当筒体转速较慢时,研磨体呈泻落状态运动,对物料的粉碎作用很弱,即对物料的粉碎功很小,可见研磨体对物料的粉碎所消耗的功是筒体转速的函数。

因此,使研磨体产生最大粉碎功时的筒体转速就称为球磨机的理论适宜转速t。

要想得到最大的粉碎功,研磨体必须具有最大的降落高度。

如图7-5所示,筒体内研磨体的总降落高度H为H=h+y研磨体由脱离点 A 抛射上升的高度为 h ,根据抛射体运动学知以式(7-1)中代入式(7-44)中,得以式(7-10)和式(7-45)代入式(7-43)中,得研磨体总降落高度 H 是其脱离角的函数。

球磨机介绍

球磨机介绍

展开编辑本段机器名称球磨机 (ball grinding mill)球磨机是物料被破碎之后,再进行粉碎的关键设备。

球磨机是工业生产中广泛使用的高细磨机械之一。

其种类有很多,如手球磨机,卧式球磨机,球磨机轴瓦,节能球磨机,溢流型球磨机,陶瓷球磨机,格子球磨机等。

球磨机适用于粉磨各种矿石及其它物料,被广泛用于选矿,建材及化工等行业,可分球磨机为干式和湿式两种磨矿方式。

根据排矿方式不同,可分格子型和溢流型两种。

编辑本段工作原理球磨机在加气混凝土原料制备中最重要的设备就是球磨机,他用于石灰,石膏,砂,矿渣等物料的粉磨。

物料只有经过粉磨并到要求细度后才能进行充分混合相互作用,才能使制品达到强度,粉磨是加气混凝土生产中的重要程序,粉磨过程耗电量大,球磨机一般是加气混凝土工厂中电机容量最大的设备。

球磨机是由水平的筒体,进出料空心轴及磨头等部分组成,筒体为长的圆筒,筒内装有研磨体,筒体为钢板制造,有钢制衬板与筒体固定,研磨体一般为钢制圆球,并按不同直径和一定比例装入筒中,研磨体也可用钢段,根据研磨物料的粒度加以选择,物料由磨机进料端空心轴装入筒体内,当球磨机简体转动时候,研磨体由于惯性和离心力作用,摩擦力的作用,使它帖附近筒体衬板上被筒体带走,当被带到一定的高度时候,由于其本身的重力作用而被抛落,下落的研磨体像抛射体一样将筒体内的物料给击碎。

球磨机所用钢球物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。

物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。

粉状物通过卸料箅板排出,完成粉磨作业。

筒体在回转的过程中,研磨体也有滑落现象,在滑落过程中给物料以研磨作用,为了有效的利用研磨作用,对物料粒度教大的一般二十目磨细时候,把磨体筒体用隔仓板分隔为二段,即成为双仓,物料进入第一仓时候被钢球击碎,物料进入第二仓时候,钢端对物料进行研磨,磨细合格的物料从出料端空心轴排出,对进料颗粒小的物料进行磨细时候,如砂二号矿渣,粗粉煤灰,磨机筒体可不设隔板,成为一个单仓筒磨,研磨体积也可之用钢段。

球磨机规格及性能参数

球磨机规格及性能参数

生产能力 主电机 主减速器 规格(直径×长度)(m)转速(r/min)入料粒度mm生料 水泥研磨体装载量(t) 型号功率(kw)转速(r.p.m)型号 速比重量(t)φ1.87×7 23.9 <25 9.5 7.5 20.55 JR138-8 245735 ZD60-8-1 4.5 36.8 φ2.2×7 21.4 <25 13-15 10-12 20.5 JR158-8 380735 ZD70-9-5 5.0 53.4 φ2.2×11 21.6 <25 22-25 50 JR1512-8 570740 ZD-80-I 5.6 85.4 φ2.2×11 21.6 ≤25 15-17 50 JR1512-8 570740 ZD-80-Z-I 5 92 φ2.2×13 21.6 <25 33-37 60 YR630-8/1180800740 MBY630-6.5 5.6 95.1 φ2.4×7 20.91 <20 22-26 14-16.5 37 JR1510-8 475740 ZD80-9-I 5 70 φ2.4×8 20.91 <20 25-28 14-18 39.5-42 JRQ1512-8 570740 ZD80-I 5 76.4φ2.4×10 20.91 ≤25 开27-30圈38-4016-22 50 JR1512-8 570740 ZD-80-2-I 5 92.4φ2.4×11 21±0.2 ≤25 开41-42圈46-4819-2422-2862-65 YR710-8/1180710740JDX630-5.5.6 1256-No3φ2.4×12 21±0.2 ≤25 开40-42圈45-4818-2025-2763-65 YR800-8/1180800740 MBY710-6.3-No26.3 102.4φ2.4×13 21.5 ≤25 48-51 21-30 68-72 YR800-8/1180800740 MBY710-6.5 6.5 130.36 φ2.6×8 20.5 ≤10 40-45圈 54 YR800-8/1180630740 JDX(I)-630 5.6 135φ2.6×10 20.6 ≤25 21-24开25-28圈68 YR800-8/1180800740 JDX710-6.3 6.3 140φ2.6×10 20.6 ≤25 33-35 68 YR560-8 800740 JDX(I)-710 6.3 136.4 φ2.6×13 20.6 ≤25 28-31 81 YR1000-8/1180630740 JDX-800硬齿面 6.3333177 φ3.0×9 19.13 40-45圈 85 YR1000-8/1180800740 MBY-800硬齿面 6.3333165 φ3.0×11 18.92 ≤25 42-48 100 YR1250-8/1430800740 JDX-900硬 177 φ3.0×9 19.13 ≤25 50-55圈 76 YR1000-8/11801000740 ND800硬齿面 6.3333145.7 φ3.0×12 18.8 ≤25 42-50圈 100 YR1250-8/14301250740 JS110-A-F1 264 φ3.0×13 19 ≤25 39-45 116 YR1400-8/14301400742 MBY-900(硬) 6.3 200.7φ3.2×7+18.25 ≤20 50-53 59 YR630-8 1000740 JDX-800(硬) 6.3333130 1.8φ3.2×11 18.1 ≤25 45-48 112 YR630-8 1400742 MBY-900(No1) 6.3 189φ3.2×12 18.3 ≤5 47-59 120 YR1600-6/14301600992 JH710B-SW-10 9.857210φ3.2×13 18.3 ≤5 50-55 125 YR1600-6/14301600992 JH710B-SW-10 9.857238φ3.5×10 17.3 ≤25 75-80 87 YR1250-8/14301250743 JS110-A-F1 197φ3.5×12 17 ≤25 55-60圈 150 YR2000-8/173******** JS130-A-F1 233.6φ3.5×13 17 ≤25 60-65圈 156 YR2000-8/173******** JS130-A-F1 243.6φ3.8×13 16.6 ≤25 60-63 186 YR2500-8/173******** JS130-C-F1 270φ4.2×11 16.6 ≤25 110 182 YR800-8 2800740 JS130-A 252φ4.6×8.515 ≤25 150 150 YR800-8 2800740 JS130-A 312 +3.5规 格 mΦ2.2×6.5水泥磨 Φ2.2×11水泥磨Φ2.2×13 水泥磨 Φ2.4×8 水泥磨 Φ2.4×13 水泥磨 Φ2.6×13水泥磨 Φ3×9 水泥磨 Φ3×11 水泥磨 产 量 t/h 13—14 15—16 16—18 15 20—23 30—32 28—32 36—40 磨机转速 r/min 22 21 21.5 20.8 19 19.6 17.8 18 入磨粒度 mm <25 <25 <25 <25 <25 <25 <25 <25 研磨体装载量 t 31 50 60 45 65 80 70—80 100 有效容积 m 3 21.4 36 43 51.7 60 55 69 驱动方式 边缘 中心中心 边缘 中心 边缘 中心 中心 功率 kw 380 630630 560 800 1000 1000 1250 主电机电压 v 6000 60006000 6000 6000 10000 6000 6000 主减速器型号Z D70 D110D110 ZDY560A D110 JD—800 D125 D140S 长度 mm 12385 2155926079 17215 27580 20883 23568 27610 宽度 mm 5390 4540 4540 5564 4540 7740 4760 5720 外形尺寸高度 mm 4210 3520 3520 4540 3620 5670 3670 4080 设备重量 t 53 109114.2 82.53 138 144.5 138.7 181.9 备注规 格 m Φ3×11水泥磨Φ3.2×11水泥磨Φ3.5×9.5水泥磨Φ3.5×11水泥磨Φ3.6×8.5水泥磨Φ3.8×9水泥磨Φ3.8×12.5水泥磨Φ3.8×13水泥磨产 量 t/h 36 40—45 40 45 60 70—80 55 60磨机转速r/min17.69 17.4 18 17.2 16.5 16.5 16.4 16.3 入磨粒度 mm <25 <15 <20 <15 <20 <20 <25 <25 研磨体装载量t100 90~100 115 116 102 130 167 173 有效容积 m369 69 76.4 78.5 94驱动方式 边缘 中心 中心 中心 中心 中心 边缘 中心功率 kw1250 1250 1400 1600 2500 2000 2500 2500 主电机电压 v6000 6000 6000 6000 6000 6000 6000 6000 主减速器型号 ZDY140S D40 ZJA2060A ZJ2240 ZJ2240A MB25-II长度 mm24567 28000 29717 28454 19693|(不含传动)28521 1741919693(不含传动)宽度 mm7510 5720 5250 5350 4141(不含传动)5550 107454141(不含传动)外形尺寸高度 mm5968 3672 5000 5600 5404.5 5600 8204 5404.5设备重量 t 156.5 180 194.4 271.64 223.3(不含传动)255.2 301.4223.3(不含传动)备注 行星减速器行星减速器 配辊压机产量 滑履磨。

3.2米磨机技术参数表

3.2米磨机技术参数表

序号项目单位数据1球磨机设计出力(R90= %时)t/h45~50球磨机保证出力t/h2筒体有效内径mm3100筒体有效长度mm12250筒体有效容积m392.4进、出料口中心距mm17308进料口尺寸mm776×576出料口尺寸mm500×5003装球量最大/最佳t1284筒体充球系数最大/最佳%305球磨机转速r/min18.046球磨机阻力(含进、出料管)KPa球磨机最佳通风量m3/h干燥剂初温℃7入磨物料入磨物料≤20毫米(80%)出料的细度R90%出料粒径≤80微米(97.5%)8噪声(距设备1米处)dB(A)9球磨机单位功耗KW.h/t10球耗量11主轴承材质巴士合金主轴承温度≤7512密封形式轴承密封形式大齿轮密封形式主轴承密封形式13主要部件寿命大齿轮寿命h小齿轮寿命h衬板14钢球材质/规格(各种直径的钢球充球量的比例)/mm15无故障工作时间h 16第一次大修前工作总时间h 17球磨机在最大载荷时启动转矩Nm 18球磨机在最大载荷时转动转矩惯量kg.m219安装重量最重件重量检修件重量t1、技术参数名称:管式球磨机产品规格:传动形式:边缘电机功率:减速机:重量:请注明2、技术数据(空白处请填写)配套设备的综合数据序号项目单位数据1主电动机型号YR1600-8/1430额定功率KW1600KW额定转速r/min742额定电压V10000/6000防护等级绝缘等级F级冷却方式额定负荷时的效率94.20%额定功率因数0.88电动机重量12800旋转方向左旋2减速机型号JDX1000/MBY1000中心距mm1000传动比7.1冷却水量t/h22冷却水压力Mpa0.2-0.3 3润滑油站3.1容量L/min403.2润滑油标号N220-N320 3.3油泵型式、型号 2.5MCY14-1B油泵数量1油泵流量L/min 2.5油泵压力Mpa313.4油泵电动机型号Y100L1-4油泵电动机功率KW 2.23.5邮箱容积m3 1.2邮箱过滤面积m20.13滤网精度微米0.08-0.12冷油器换热面积m26冷却水量t/h15冷却水压力Mpa0.2-0.33.6电气设备3.6.1油箱电加热器型号/数量额定电压V380额定功率KW6KW×33.6.2热电偶型号/规格/数量3.6.3电接点温度表型号/数量PT100额定电压V380额定功率KW3.6.4压力调节器型号/数量调压范围3.6.5液面信号器用舌簧接点型号/数量额定电压V额定功率VA4主轴承冷却水量t/h冷却水压力Mpa5慢速传动装置型号5.1慢速转速r/min0.197 5.2减速器型号ZSY280减速器速比90 5.3电动机型号Y225M-8额定电压V380额定功率KW22额定转速r/min750 5.4慢速传动装置总重t 1.374 6筛卸球装置型号7筒体顶起装置型号。

QM-3SP4球磨机说明书

QM-3SP4球磨机说明书

QM-3SP4 行星式球磨机使用说明书1、工作原理QM 系列行星式球磨机是在一大盘上装有四只球磨罐,当大盘旋转时(公转)带动球磨罐绕自己的转轴旋转(自转),从而形成行星运动。

公转与自转的传动比为1:2(公转一转,自转两转)。

罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。

2、可配球磨罐:容积(单罐容积,单位:毫升):50、100、150、250、300、400、500。

球磨罐最大装料量:罐容积的四分之三(包括磨球)。

上述各项检查无误后即可装罐。

a、装磨球:为了提高球磨效率,罐内装入大小不同的磨球,大球主要作用是砸碎粗磨料,小球则用于磨细及研磨,使磨料磨到要求的细度。

下表列出各种规格球磨罐的配球数(仅供参考)罐容积(ml) 50 100 150 250 300 400 500球φ6 50 100 150 280 330 420 500(粒)φ10 8 16 24 40 48 80 100φ20 2 2 3注:最佳配球数根据磨料性质及要求细度,用户自行在实践中得出经验数据。

b、装磨料进料粒度:松脆材料≤10 ㎜,其它料≤3 ㎜。

球磨前磨料粒度要求:松脆磨料不大于10mm,其他磨料一般小于3mm。

装料不超过罐容积的四分之三(包括磨球)。

装球磨罐装罐完毕即可将球磨罐装入球磨机拉马套内,可同时装四个球磨罐,亦可以对称安装两个,不允许只装一个或三个。

安装后利用两个加力套管(本机附件)先拧紧V 型螺栓,然后拧紧锁紧螺母,以防球磨时磨罐松动。

注意:拧螺栓、螺母时不允许用锤敲击。

球磨罐安装完毕,罩上保护罩,安全开关被接通球磨机才能正常运行。

球磨过程中如遇意外,保护罩松动或脱落,安全开关断开,球磨机立刻停转,意外排除后重新罩上保护罩,再重新启动。

球磨完毕,用加力套管先松开锁紧螺母,再松开V 型螺栓即可以卸下球磨罐,把试样和磨球同时倒入筛子内(本机附件),使球和磨料分离。

再次球磨前先检查一遍拉马套有无松动,如松动,必须拧紧螺丝,以防意外。

JM球磨机主要技术参数介绍

JM球磨机主要技术参数介绍

JM球磨机主要技术参数介绍JM-260 JM-500 JM-600 JM-800 JM-1000筒体内径(㎜) 260 500 600 800 1000有效容积(m3) 0.04 0.31 0.50 1.00 1.90处理量(㎏/h) 10~100 100~600 200~1000 400~1500 600~3000 电机功率(Kw) 3 11 15 22 45设备重量(t) 0.9 2.8 3.8 7.5 9.5连续运转4小时,并达到以下验收标准:①电机电控系统启动、运转和联锁装置工作正常;②轴承工作正常,回油温度不超过50℃;③润滑系统供油正常:④传动齿轮T作平稳,无强烈周期噪音与振动;⑤各连接处不得松动、密封处密封良好;⑥冷却水管无泄漏,回水温度不超过40℃。

无负荷试车合格后,可进行负荷试车。

本机最大装球量为72吨,首先装入磨矿介质质量的20%刁0%、物料重量的50%,按规定程序启动;运转无异常以后,每隔30分钟再加入介质质量的10肠,且连续给入适量的物料,直至磨机达到满负荷,连续运转24小时,达到如下标准:①电书L电流无异常变化;②磨机T作平稳,不应有周期性噪音和振动;③轴承T作正常,回油温度不超过50℃;④气动离合器T作正常;⑤筒体各螺栓、人孔和法兰的结合而不得有泄漏现象;⑥磨彩L全部联结螺栓不得有松动现象;⑦经负荷试车,润滑油侵入各部,油位下降,应再补加油,使其达到规定油位;⑧其余应符合无负荷试车要求;(l)严格检查并确认设备内己无遗留物,各联结点牢固、密封良好.(3)电气安装调整完成以后,同步电机要进行无负荷运转,时间为4小时,注意转子前后轴承温度,转子轴承油环转动是否灵活。

同时检查电气的联锁点工作是否可靠、信号是否正常,与磨机上下配套设备的联锁控制是否正常、可靠。

(4)启动高压泵站,使回转部顶起,确保能生成具有足够厚度的油膜,轴承箱和管路内都应有足够容量的润滑油。

(5)开通冷却循环水。

球磨机操作规程

球磨机操作规程

球磨机操作规程球磨机1 范围适⽤于制液车间氧化锌浸出球磨机。

2 规范性引⽤⽂件GB/T1.1-2000(标准的结构与和编写规则)。

3 设备作业环境要求通风、防酸碱环境。

4 设备的技术参数及操作规程4.1 技术参数设备名称型号:MQY1500*3000湿式溢流球磨机传动⽅式:单电机驱动、周边齿轮传动;设备传动装置:左旋(电机在出料端右侧,站出料端看)排矿型式:湿式溢流型筒体直径: ?1500筒体有效长度: L=3000 筒体转速: 29r/min最⼤装球量: 10t 减速机型号: M1PSF30 i=4电机型号: YR315M2 -8-90KW IP54\F\B 转速750r/min产量:~8.5/h(原料粒度:70%-120⽬;出⼝物料粒度;-200⽬占90%)设备重量:15.5t4.2 开车前的准备:4.2.1 开车前检查好机械和电器各部分,检查各连接螺栓是否松动;各润滑点润滑是否正常,传动装置是否正常可靠,防护装置完好,电器仪表是否灵敏,电机碳刷接触良好。

4.2.2 盘车⼀周,检查设备转动部分或周围有⽆障碍物,并消除。

启动时周围不准站⼈。

4.3 开车4.3.1 检查⽆误后,按启动按钮启动电机,注意电流变化。

球磨机连续起动不得超过两次,第⼀次与第⼆次隔5分钟以上,如果第三次起动,必须同电⼯、钳⼯配合检查后,⽅可起动。

不得与其它设备同起,要交错起动,以免跳闸。

4.3.2 磨机正常运转后,要严格按给⽔、给矿、添加钢球的规定,禁⽌超负荷运转,空转时间不超过15分钟,以免打坏衬板。

4.3.3 运⾏中要注意检查筒体是否漏浆,认真观察电流、电压、给料、给⽔是否正常,每半⼩时检查⼀次电机及主轴温度不⼤于60°С,发现问题及时处理。

4.3.4 运转中要注意观察主轴承温度是否正常,如发现主轴承发热时,应⽴即停车,同时注意检查各润滑部位油量、温度,定时加油。

4.4 停车:4.4.1 球磨机停车前应先停⽌给矿,待机内精矿处理完后,停⽌给⽔。

行星球磨机使用说明

行星球磨机使用说明
行星式球磨机使用说明书
操作使用说明
行星式球磨机使用说明书 简 介: PMQW 系列行星式球磨机是混合、细磨、小样制备、纳米材料分散、新产品研制和小批量生产高新技术材料 的必备装置。该产品体积小、功能全、效率高、噪声低,是科研单位、高等院校、企业实验室获取微颗粒 研究试样(每次实验可同时获得四个样品)的理想设备,配用真空球磨罐,可在真空状态下磨制试样。产 品广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、美容、环保等部门。
4、转速: 为了获取最佳效果,转速、球磨时间、配球(大、小球合理搭配)及试样大小、多少和添加辅料等参数要 选择恰当。
当罐盖磨出球的槽时,说明使用转速偏高,应降速。转速高,效率不一定高。开始研磨时,转速可高 一些(起砸碎样品的作用),研磨一段时间后(一般不超过 2 分钟),转速可降低一些,这样球磨效率更 高。球磨效率高低决定于配球(大、小、多、少),试样性质及颗粒大小、重量、转速、运行方式是否搭 配得当。为提高研磨效率与延长球磨机使用寿命,不需要也不应该将转速调得太高。
配套球磨罐配球数(不是操作时的最佳配球数): 罐(ml)
球数(个)
50 100 150 250 300 350 400 500 1000 4000 5000
球直径(mm)
¢6
25 50 70 120 140 150 160 200 400 1600 2000
¢10
10 20 30 50 60 70 80 100 200 800 1000
三相 Y801 型电机功
0.55KW 0.75KW 0.75KW 1.5KW 3.0KW 3KW
4KW
7KW

变频控制器功率 0.4KW 0.75KW 0.75KW 2.2KW 3.3KW 3.7KW 4.7KW 7.5KW
