植筋定义及工艺规范

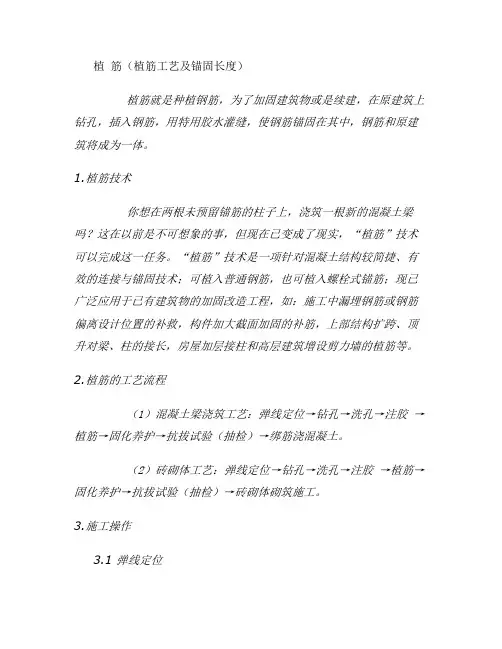

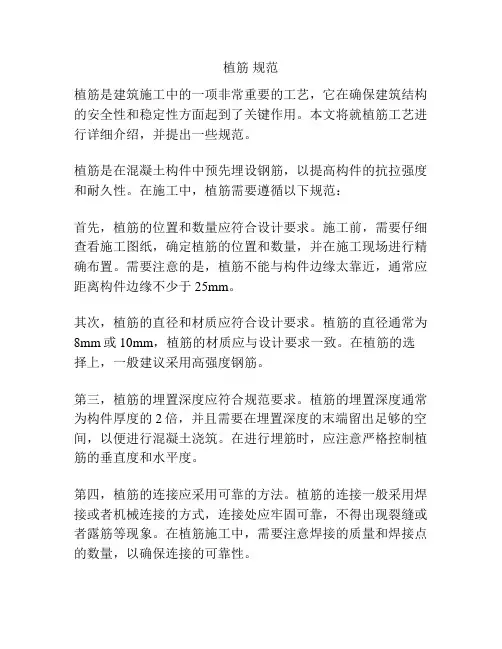

植筋（植筋工艺及锚固长度）

植筋就是种植钢筋，为了加固建筑物或是续建，在原建筑上钻孔，插入钢筋，用特用胶水灌缝，使钢筋锚固在其中，钢筋和原建筑将成为一体。

1.植筋技术

你想在两根未预留锚筋的柱子上，浇筑一根新的混凝土梁吗？这在以前是不可想象的事，但现在已变成了现实，“植筋”技术可以完成这一任务。“植筋”技术是一项针对混凝土结构较简捷、有效的连接与锚固技术；可植入普通钢筋，也可植入螺栓式锚筋；现已广泛应用于已有建筑物的加固改造工程，如：施工中漏埋钢筋或钢筋偏离设计位置的补救，构件加大截面加固的补筋，上部结构扩跨、顶升对梁、柱的接长，房屋加层接柱和高层建筑增设剪力墙的植筋等。

2.植筋的工艺流程

（1）混凝土梁浇筑工艺：弹线定位→钻孔→洗孔→注胶→植筋→固化养护→抗拔试验（抽检）→绑筋浇混凝土。

（2）砖砌体工艺：弹线定位→钻孔→洗孔→注胶→植筋→固化养护→抗拔试验（抽检）→砖砌体砌筑施工。

3.施工操作

3.1 弹线定位

根据设计图的配筋位置及数量，错开原结构钢筋位置，标注出植筋位置。请有关部门验线，合格后就可钻孔。

3.2 钻孔

用冲击钻钻孔，钻头直径应比钢筋直径大5mm左右，钢筋选用首钢生产的φ25钢筋，钻头选用φ30的合金钢钻头。孔深大小15d(375mm),实际钻深400mm.钻孔时，钻头始终与柱面保持垂直。

3.3 洗孔

洗孔是植筋中最重要的一个环节，因为孔钻完后内部会有很多灰粉、灰渣，直接影响植筋的质量，所以一定要把孔内杂物清理干净。方法是：用喜得利毛刷（这种毛刷不掉毛），套上加长棒，伸至孔底，来回反复抽

动，把灰尘、碎渣带出，再用压缩空气，吹出孔内浮尘。吹完后再用脱脂棉沾酒精或丙酮擦洗孔内壁。但不能用水擦洗，因酒精和丙酮易挥发，水不易挥发。用水擦洗后孔内不会很快干燥。钻孔清洗完后要请设计等有关单位验收，合格后方可注胶。

3.4 注胶

惠鱼牌强力植筋胶是双组分专用成品，取一组强力植筋胶，装进套筒内，安置到专用手动注射器上，慢慢扣动板机，排出铂包口处较稀的胶液废弃不用，然后将螺旋混合嘴伸入孔底，如长度不够可用塑料管加长，然后扣动板机，板机孔动一次注射器后退一下，这样能排出孔内空气。为了使钢筋植入后孔内胶液饱满，又不能使胶液外流，孔内注胶达到80%即可。孔内注满胶后应立即植筋。

3.5 植筋

在注胶前梁底模板就已支好，便于植筋后钢筋定位。植筋前要把钢筋植入部分用钢丝刷反复刷，清除锈污，再用酒精或丙酮清洗。钻孔内注完胶后，把经除锈处理过的钢筋立即放入孔口，然后慢慢单向旋入，不可中途逆向反转，直至钢筋伸入孔底。

3.6 固化养护

钢筋植入后，在梁底模板上定位，在强力植筋胶完全固化前不能振动钢筋。

强力植筋胶在常温下就可完成固化，50h后便可进行下道工序施工。

3.7 检测试验

在植筋施工前，要对所用钢筋及植筋胶进行现场拉拔试验，以确定钢筋及植筋胶是否符合设计要求。

方法是：制作与要植筋部位混凝土构件相同强度等级的混凝土试件，按植筋步骤，植入3组钢筋，待植筋胶完全固化后，进行拉拔实验。实验用专用的钢筋测力计，当加力达到Ⅱ级钢筋屈服强度（450N/mm2）时，出现颈缩现象，继而拉断。

测试时测力计施加于卡具的力应符合FC≥FYK（FC：测力计施加的力，N/mm2；FYK：钢筋的屈服强度，N/mm2）

试验证明：植筋用的植筋胶强度大于钢筋的屈服强度，植筋的破坏是钢筋的屈服破坏，不是胶的粘结破坏，这表明钢筋和植筋胶都是合格的。

植筋后进行非破损性拉拔试验，用来检测工作状态下的植筋质量，检测的数量是植筋总数的10%。

检测中，测力计施加的力要小于钢筋的屈服强度、大于由设计部门提供的植筋设计锚固力值。公式为：FM

3.8 绑筋、支模、浇注混凝土

钢筋在抗拉拔试验合格后就可按施工图开始绑筋、支模、浇注混凝土。

植筋工艺及锚固长度

植筋是一种不得已而采用的施工工艺，如由于建筑功能变化、设计变更、结构加固改造等情况下使用的一种工艺，它不是应该提倡的主流技术，因为它的锚固强度依靠锚固胶而不是钢筋与混凝土之间的粘结力，并且锚固胶代价不菲，虽然植筋长度比钢筋锚固长度短但造价却比正常的钢筋混凝土锚固要高。一些施工单位采用国内生产的劣质锚固胶根本达不到锚固强度。我经常在施工现场看到植入墙内拉结筋可以轻松用人力拉下来，根本起不到拉结的作用，形成安全隐患和抗震薄弱环节。

植筋使用的粘结剂分为两类：以水泥为主要成份，与微膨胀剂组成的普通粘结剂和以聚氨酯甲基丙烯酯等组成的高性能粘结剂。锚固胶的性能应通过专门的试验确定，施工时不得随意添加掺料。“当被植筋的混凝土结构可提供足够锚固长度，且受静力作用时，可采用普通粘结剂；若被植筋的混凝土结构受动荷载作用，或其构造上难以增

大锚固长度而又要求所植钢筋不致发生脆性破坏时，应选用高性能粘结剂。”如使用环氧基锚固胶，锚固胶的性能指标应符合《混凝土结构后锚固技术规程》JGJ 145-2004的规定。

《混凝土结构加固设计规范》GB50367－2006对植筋基本锚固长度的规定：

l b=af y

l b—植筋锚固长度；

f y—钢筋抗拉强度设计值。

系数a按下表

C15C20C25≥c30混凝土强度

钢筋直径（㎜）

80.440.380.340.33

100.640.550.490.46

120.860.740.660.61

14 1.10.950.850.77

16 1.3 1.12 1.010.93

18 1.57 1.36 1.22 1.11

20 1.8 1.56 1.39 1.3

22 2.1 1.82 1.63 1.50

25 2.63 2.28 2.04 1.84

32 3.85 3.34 2.98 2.7

注：1、当混凝土强度等级不低于C40时，对抗剪强度最小值不低于21N/㎜2的粘结剂，其植筋的系数a值乘以修正系数0.9。
