配电与照明节能工程检验批/分项工程质量验收表 GB 50411-2007
100009
工程名称
工程1
分部工程名称
建筑节能
验收部位
新验收部位9
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
建筑节能工程施工质量验收规范(GB50411-2007)
施工质量验收规范的规定
施工单位检查评定记录
监理(建设) 单位验收记录

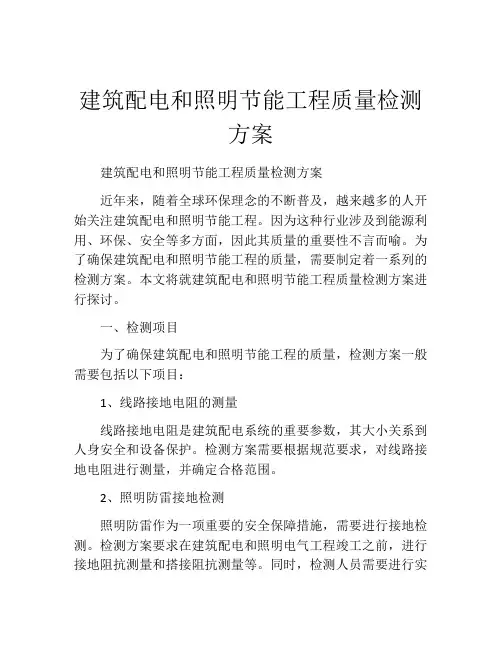

建筑配电和照明节能工程质量检测方案

建筑配电和照明节能工程质量检测方案建筑配电和照明节能工程质量检测方案近年来,随着全球环保理念的不断普及,越来越多的人开始关注建筑配电和照明节能工程。
因为这种行业涉及到能源利用、环保、安全等多方面,因此其质量的重要性不言而喻。
为了确保建筑配电和照明节能工程的质量,需要制定着一系列的检测方案。
本文将就建筑配电和照明节能工程质量检测方案进行探讨。
一、检测项目为了确保建筑配电和照明节能工程的质量,检测方案一般需要包括以下项目:1、线路接地电阻的测量线路接地电阻是建筑配电系统的重要参数,其大小关系到人身安全和设备保护。
检测方案需要根据规范要求,对线路接地电阻进行测量,并确定合格范围。
2、照明防雷接地检测照明防雷作为一项重要的安全保障措施,需要进行接地检测。
检测方案要求在建筑配电和照明电气工程竣工之前,进行接地阻抗测量和搭接阻抗测量等。
同时,检测人员需要进行实地检查,对保护措施、保护线和临近电缆桥架等进行认真检查,确保安全可靠。
3、照明泄漏电流检测照明灯具、照明设备等在使用过程中,会出现泄漏电流,造成电力资源浪费并影响人身安全。
因此,检测方案需要对照明泄漏电流进行检测,及时发现问题并修复,确保建筑物照明系统的安全稳定。
4、电气安全检测电气安全是建筑配电和照明电气工程质量检测的重要项目。
检测方案需要对配电柜、断路器、接触器、继电器、保险丝等进行检测,确保符合规范和安全要求。
5、能耗效率评估在建筑配电和照明电气工程中,能耗效率评估是非常重要的。
检测方案需对建筑物的能源消耗情况进行评估,确定是否符合国家和行业规定。
同时,对能源的使用情况进行收集和分析,制定针对性的能耗管理措施,确保较大程度地减少能源消耗。
二、检测方法为了能够更精准地进行建筑配电和照明电气工程质量检测,检测方案一般需要采用以下方法:1、实地检查建筑配电和照明电气工程的质量检测需要进行实地检查,根据实际情况进行检测和测试,并对检测结果进行记录和分析。
配电与照明工程节能方案

配电与照明工程节能方案一、配电系统的节能方案1. 灵活运用智能配电设备配电系统智能化是提高能效的关键。
通过使用智能断路器、智能电表、智能开关等设备,可以实现对配电系统的远程监测、智能调节和高效运行。
例如,智能断路器可以根据负载情况进行动态调节,实现精准供电,避免不必要的能量浪费。
2. 采用高效节能变压器变压器在配电系统中起着重要作用,常规变压器存在着能量损耗较大的问题。
因此,选择高效节能变压器是提高配电系统能效的重要措施。
目前市场上已经有多款低损高效的变压器产品,使用这些产品可以显著降低配电系统的能量消耗。
3. 优化供电结构和负载分配在实际工程中,合理的供电结构和负载分配对于节能至关重要。
通过科学规划供电结构,避免无谓的线损和能量浪费;同时,合理分配负载,使得各个负载均衡运行,避免某一单元的能量过载浪费。
4. 引入可再生能源在配电系统中引入可再生能源,如太阳能、风能等,可以有效减少对传统能源的依赖,实现能源的多元化和可持续利用。
此外,配电系统与可再生能源的结合也是符合现代环保理念的重要举措。
二、照明系统的节能方案1. 使用高效节能照明设备照明系统是建筑能耗的重要组成部分。
采用高效节能的照明设备可以显著降低能耗。
比如,LED照明灯具相比传统灯具具有更高的能效和更长的使用寿命,可以有效降低照明系统的能耗。
2. 合理设计灯光布局和控制系统在照明系统的设计中,应根据不同场所的需求合理布置灯具,避免照明过度和能量浪费。
此外,采用灯光控制系统,根据不同时间、不同场景和不同光线需求进行精细控制,也是节能的有效手段。
3. 定期维护和检测照明设备照明设备的定期维护和检测是保证照明系统高效运行的关键。
定期清洁灯具,更换老化灯泡,保持照明设备的良好状态,可以避免灯具能效下降和能耗增加。
4. 采用自然采光和节能照明结合在建筑设计中,合理利用自然采光,结合节能照明系统,可以实现白天照明系统的关闭或部分关闭,充分利用自然光源,减少人工照明的使用时间,从而降低能耗。
卓顶精文2019附录A 建筑节能工程试验检测一览表

附录A建筑节能工程试验检测一览表A.0.1建筑节能工程材料、设备进场检测应符合表A.0.1的规定。
(施工前的见证取样复试)表A.0.1建筑节能工程材料、设备进场检测一览表序号分项工程材料设备取样依据试验参数组批原则取样方法及数量第9章采暖节能工程散热器《建筑节能工程施工质量验收规范》GB504111.散热量2.金属热强度/同一厂家同一规格的散热器按其数量的1%进行见证取样送检,但不得少于2组。
本标准(第9章、第10章、第11章、第14章、第16章、第17章)通用保温绝热材料《建筑节能工程施工质量验收规范》GB504111.导热系数2.密度3.吸水率/同一厂家同材质的保温材料见证取样送检的次数不得少于2次。
第10章通风风机盘管《建筑节能工程施工质量验1.供热量2.供/同一厂家的风机盘管机与空调节能工程机组收规范》GB50411冷量3.风量4.出口静压5.噪声6.功率组按数量复验2%,但不得少于2台。
第12章配电与照明节能工程电线、电缆(适用低压配电系统)《建筑节能工程施工质量验收规范》GB504111.截面2.每芯导体电阻值/同厂家各种规格总数的10%,且不少于2个规格。
第12章配电与照明节能工程照明光源、灯具及其附属装置《建筑节能工程施工质量验收规范》GB504111.光源初始光效;2.灯具镇流器能效值;3.灯具效率;4.照明设备谐波含量值/同一厂家、同材质、同类型的,按其数量500个(套)及以下时抽检2个(套),500个(套)以上时抽检3个(套);由同一施工单位施工的同一建设单位的多个单位工程(群体建筑),当使用同一生产厂家、同材质、同类型、同生产批次的可合并计算。
第14章太阳能光热系统节能工程集热器《建筑节能工程施工质量验收规范》GB50411热性能/同一厂家同一规格的集热器按照下列规定进行见证取样送检,200台及以下抽检1台,200台以上抽检2台第16章地源热泵换热系统节能工程岩土热响应试验《建筑节能工程施工质量验收规范》GB50411岩土热响应/地源热泵系统的应用建筑面积小于5000㎡时,设置一个测试孔;地源热泵系统的应用建筑面积大于或等于5000㎡时,测试孔的数量不应少于2个。

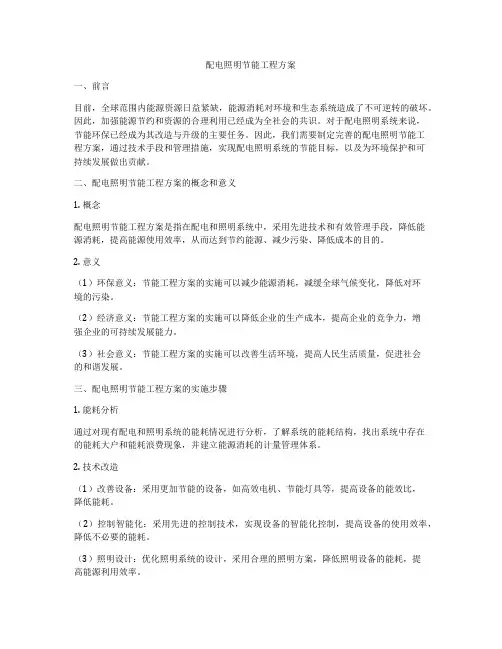

配电照明节能工程方案

配电照明节能工程方案一、前言目前,全球范围内能源资源日益紧缺,能源消耗对环境和生态系统造成了不可逆转的破坏。
因此,加强能源节约和资源的合理利用已经成为全社会的共识。
对于配电照明系统来说,节能环保已经成为其改造与升级的主要任务。
因此,我们需要制定完善的配电照明节能工程方案,通过技术手段和管理措施,实现配电照明系统的节能目标,以及为环境保护和可持续发展做出贡献。
二、配电照明节能工程方案的概念和意义1. 概念配电照明节能工程方案是指在配电和照明系统中,采用先进技术和有效管理手段,降低能源消耗,提高能源使用效率,从而达到节约能源、减少污染、降低成本的目的。
2. 意义(1)环保意义:节能工程方案的实施可以减少能源消耗,减缓全球气候变化,降低对环境的污染。
(2)经济意义:节能工程方案的实施可以降低企业的生产成本,提高企业的竞争力,增强企业的可持续发展能力。
(3)社会意义:节能工程方案的实施可以改善生活环境,提高人民生活质量,促进社会的和谐发展。
三、配电照明节能工程方案的实施步骤1. 能耗分析通过对现有配电和照明系统的能耗情况进行分析,了解系统的能耗结构,找出系统中存在的能耗大户和能耗浪费现象,并建立能源消耗的计量管理体系。
2. 技术改造(1)改善设备:采用更加节能的设备,如高效电机、节能灯具等,提高设备的能效比,降低能耗。
(2)控制智能化:采用先进的控制技术,实现设备的智能化控制,提高设备的使用效率,降低不必要的能耗。
(3)照明设计:优化照明系统的设计,采用合理的照明方案,降低照明设备的能耗,提高能源利用效率。
3. 管理措施(1)监测管理:建立能耗监测系统,实时监测设备的能耗情况,发现能耗异常情况,及时进行调整。
(2)能源管理:建立能源管理体系,制定能源管理计划,明确能源管理职责,加强能源管理宣传教育,推广能源管理知识。
(3)培训管理:加强员工的能源管理培训,提高员工的节能意识和管理水平,培养员工主动参与节能工作的意识和能力。
建筑节能分部分项;

一、建筑节能分部包括以下分项;
1、墙体节能工程、
2、幕墙节能工程、
3、门窗节能工程、
4、屋面节能工程、
5、地面节能工程
6、采暖节能工程、
7、通风与空调调节节能工程、
8、空调与采暖系统的冷热源及管网节能工程
9、配电与照明节能工程、
10、监测与控制节能工程。
二、基本概念。
建筑节能,在发达国家最初为减少建筑中能量的散失,普遍称为"提高建筑中的能源利用率",在保证提高建筑舒适性的条件下,合理使用能源,不断提高能源利用效率。
建筑节能具体指在建筑物的规划、设计、新建(改建、扩建)、改造和使用过程中,执行节能标准,采用节能型的技术、工艺、设备、材料和产品,提高保温隔热性能和采暖供热、空调制冷制热系统效率,加强建筑物用能系统的运行管理,利用可再生能源,在保证室内热环境质量的前提下,增大室内外能量交换热阻,以减少供热系统、空调制冷制热、照明、热水供应因大量热消耗而产生的能耗。
三、意义。
建筑节能是关系到我国建设低碳经济、完成节能减排目标、保持经济可持续发展的重要环节之一。
要想做好建筑节能工作、完成各项指标,我们需要认真规划、强力推进,踏踏实实地从细节抓起。
(配电节能)配电与照明节能检验批质量验收记录

单位(子单位)
工程名称
分部(子分部)
工程名称
建筑节能/电气动力节能
分项工程名称
配电节能
施工单位
项目负责人
检验批容量
分包单位
分包单位项目
负责人
检验批部位
(配电节能)配电与照明节能检验批
施工依据
验收依据
《建筑节能工程施工质量验收规范》 GB 50411-2007
主
控
项
目
验收项目
设计要求及
规范规定
最小/实际
抽样数量
检查记录
检查结果
1
照明光源、灯具及其附属装
置进场验收
第12.2.1条
/
2
低压配电系统电缆、电线见
证试验
第12.2.2条
/
3
低压配电系统调试和检测
第12.2.3条
/
4
通电试运行
第12.2.4条
/
一
般
项
目
1
母线与母线或母线与电器接
线端子螺栓
交流单芯电缆或分相后的每
相电缆宜品字型(三叶型)敷设,且不得形成闭合铁磁回路
第12.3.2条
/
3
三相照明配电干线的各相负
荷宜分配平衡
第12.3.3条
/
施工单位
检查结果
专业工长(施工员):
项目专业质量检查员:
年 月 日
监理(建设)单位
验收结论
专业监理工程师
(建设单位项目专业负责人):
年 月 日
注:本表内容的填写需依据《现场验收检验批检查原始记录》。本检验批质量验收的规范依据见本页背面。

节能验收规范要点

《规范》的总体思路: 1、材料把关 2、施工准备------ 提出资质要求
强调施工方案与施组设计 强调技术交底 强调人员培训 预先确定和评价工艺 3、过程控制 4、隐蔽工程验收 5、检验批验收 6、实体检验 7、分部工程验收
1、什么是“隐蔽工程” ? 建筑工程的特 点…
2、谁来参加“隐蔽工程验收” …… 3、“隐蔽工程验收”的… 5、“隐蔽工程验收”的图像资料要求……
《规范》第 4 个要点:
• 强调施工严格符合设计,禁止随意变更
1、“设计变更”与“工程洽商”…… 2、加严要求,防止利用设计变更降低节能 效果… 3、“防水工程”的教训 …… 4、审图机构的责任……
《规范》第 6 个要点:
• 列明检验批和分项工程划分、隐蔽验收、材料复 验、验收条件、参验人员、合格标准,操作性好 1、“详细列明”的优点与缺点 2、验收的划分是灵活的,可根据工程…… 3、列明各种操作性要求不仅方便了施工与 操作,更可促进形成统一的做法、规范的要求… 4、重要、成熟的施工方法仍需保证……
参加人员 合格条件 资料验收与表格样式
《规范》的总体思路:
1、材料把关 2、施工准备 3、过程控制 4、隐蔽工程验收 5、检验批验收 6、实体检验 7、分部工程验收
《建筑节能工程施工质量验收规范》
实施目标:
• 使我国节能工程质量达到设计要求 • 统一全国对于节能工程验收的方法和
要求,提高节能工程验收总体水平。 • 发展和应用节能新材料、新技术,使
《规范》的8个要点
《规范》第 1 个要点:
• 将节能纳入工程总体验收,弥补了原验收中缺少 节能的缺陷。定位为分部工程,完善了验收体系
节能工程专项验收报告

节能工程专项验收报告公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]中国人民大学图书馆新馆工程节能工程专项验收报告中国人民大学二零一一年一月目录1、工程概况、设计概况中国人民大学图书馆新馆工程位于海淀区中关村大街路59号,建筑面积44620平方米,其中地上建筑面积27609平方米,地下建筑面积17011平方米;建筑高度23.98米;建筑层数为地上五层,地下二层。
本工程基础采用筏板结构,主体结构采用框架结构,二次结构分别采用轻集料混凝土空心砌块(非防火隔墙)及加气混凝土砌块(防火隔墙)。
本工程屋面分别采用金属屋面板系统及种植草屋面,其中金属屋面板系统保温层采用100mm厚玻璃丝棉,种植草屋面采用50mm厚挤塑聚苯板,普通非上人屋面采用70mm厚挤塑聚苯板;外墙保温采用50mm厚挤塑聚苯板,外立面采用石材幕墙、玻璃幕墙及金属隔栅幕墙等多种幕墙形式,所有幕墙及外窗均采用断桥铝合金型材。
本工程供暖采用区域锅炉房燃气供热,在楼内分区域设置计量仪器;动力与照明实行分别计量,空调用电单独计量。
本工程保温管道采用橡塑卷材,所有灯具均采用节能型灯具产品。
参建单位概况本工程建设单位是中国人民大学,勘察单位是中国建筑技术集团有限公司,设计单位是中旭建筑设计有限公司,施工总承包单位是中建一局(集团)有限公司,监理单位是北京建扶工程建设监理公司。
审批及备案本工程各项审批及备案手续齐全有效。
本工程于2009年3月4日通过“公共建筑节能设计审查备案”,备案编号为2-2009-005;另外,本工程按照相关程序要求分别取得了建设工程规划许可证(2008规(海)建字0176号)和建设工程施工许可证([2009]施建字0172号),并按照“建设工程质量管理条例”的规定,报请北京市质量监督总站注册,监督注册号为京建质字(2009)总站(第0077号)。
2、施工质量情况分项工程质量验收汇总本工程建筑节能各分项工程均按要求划分检验批并进行检查,各检验批质量评定均为合格。
2023年资料员之资料员专业管理实务题库附答案(典型题)

2023年资料员之资料员专业管理实务题库附答案(典型题)单选题(共40题)1、砂、石试验批量每批不超过()t。
A.300B.400C.500D.600【答案】 D2、根据《建筑工程资料管理规程》,将工程资料整理组卷并按规定移交相关档案管理部门的工作称为()。
A.组卷B.立卷C.归档D.移交【答案】 C3、建筑工程资料管理软件包括大量的施工技术资料数据库,其内容不包括()。
A.施工验收规范B.施工人员保险规定C.施工操作工艺D.质量通病【答案】 B4、竣工验收工作完成后可依据()的规定提交备案文件。
A.《建筑工程施工质量验收统一标准》GB50300一2013B.《建设工程文件归档规范》GB/T50328一2014C.《建设工程监理规范》GB/T50319一2013D.《建筑工程资料管理规程》JGJ/T185一2009【答案】 B5、当在使用中对水泥质量有怀疑或水泥出厂超过()个月(快硬水泥超过一个月)时,应进行复验,并按复验结果使用。
A.二B.三C.四D.六【答案】 B6、对于来历不明的外部存储设备,我们应坚持()的原则。
A.先查毒,再使用B.先使用,再查毒C.无须作任何处理D.不允许使用【答案】 A7、施工单位填写的通水试验记录应一式()份。
A.二B.三C.四D.五【答案】 B8、资料员理整理声像资料时,应按()立卷,重大事件及重要活动应按专题立卷。
A.单位工程阶段B.分部工程阶段C.分项工程阶段D.建设工程各阶段【答案】 D9、综合布线测试记录按()列细目录。
A.分部B.检验批C.子分部D.分项【答案】 B10、钢材试验报告按()列细目录。
A.规格、型号C.子分部D.分项【答案】 A11、装饰装修用门窗试验报告资料来源单位为()单位。
A.施工B.供货C.检测D.监理【答案】 C12、编码为A2的资料是()资料。
A.项目建议书B.选址规划意见通知书C.勘察报告D.施工合同【答案】 B13、监理单位填写的工程款支付证书应一式()份。
《建筑节能工程施工质量验收标准》(GB+50411)新旧对比

2019年版《建筑节能工程施工质量验收标准》(GB 50411)《建筑节能工程施工质量验收标准》新修订的国家标准《建筑节能工程施工质量验收标准》GB 50411-2019(以下统称新版标准)已由住房和城乡建设部正式发布,并于2019年12月1日起正式实施。
新版的标准较老版的《建筑节能工程施工质量验收规范》GB50411-2019(以下统称旧版规范)增加了3个章节、4个试验方法及有关管理、检验和技术方面的内容。
新版标准更完善了国家有关建筑节能的标准体系,提供了更与时俱进的建筑节能工程施工质量验收的统一技术标准。
下面给大家对比下新版标准与旧版规范的不同之处。
一、新标准修订的主要技术内容1.增加3章1)地源热泵换热系统节能工程(14章)适用于地源热泵地埋管、地下水、地表水换热系统节能工程施工质量的验收。
地源热泵换热系统节能工程使用的管材、管件、水泵、自控阀门、仪表、绝热材料等产品应进行进场验收。
2)太阳能光热系统节能工程(15章)主要增加了太阳能光热系统中生活热水、供暖和空调节能工程施工质量验收。
太阳能光热系统节能工程所采用的管材、设备、阀门、仪表、保温材料等产品应进行进场验收,太阳能光热系统节能工程采用的集热设备、保温材料进场时对集热设备的热性能,保温材料的导热系数或热阻、密度、吸水率进行复验。
3)太阳能光伏节能工程(16章)太阳能光伏系统建筑节能工程施工质量验收。
太阳能光伏系统建筑节能工程所采用的光伏组件、汇流箱、电缆、逆变器、充放电控制器、储能蓄电池、电网接人单元、主控和监视系统、触电保护和接地、配电设备及配件等产品应进行进场验收。
2.增加四个实验方法1)保温材料粘贴面积剥离检验方法;2)保温板才与基层的拉伸粘接强度现场拉拔试验方法;3)保温浆料导热系数、干密度、抗压强度同条件养护试验方法;4)中空玻璃密封性能检验方法。
3.增加以下内容1)管理方面:节能产品认证;门窗节能标识;2)检验方面:引入了“检验批最小抽样数”、一般项目“一次、二次抽样判定”;3)技术内容方面:功能屋面;保温材料燃烧性能;外墙外保温防火隔离带;照明光源、灯具及其附属装置;地源热泵地埋管换热系统岩土热响应试验。
建筑节能工程施工质量验收实施细则(征求意见稿)

DB 贵州省地方标准DB ***-2011建筑节能工程施工质量验收规范贵州省实施细则(征求意见稿)2012—**—**发布 2012—**—**实施贵州省住房和城乡建设厅发布贵州省工程建设标准建筑节能工程施工质量验收规范贵州省实施细则(征求意见稿)DB ***-2012批准部门:贵州省住房和城乡建设厅实施日期: 2012年**月**日2012年﹒贵阳前言为确保《建筑节能工程施工质量验收规范》(GB 50411-2007)在我省全面贯彻实施,提高标准可操作性,根据规范条文和我省有关规定,《实施细则》编制组密切结合我省建筑节能工程施工质量验收的状况以及有关标准、规范,总结我省开展建筑节能工作实践经验,广泛征求意见的基础上,制定本实施细则。
编制本实施细则的目的主要是进一步加强我省民用建筑节能工程质量监督管理工作,强化建筑节能工程施工和验收管理,明确节能工程验收依据,确保节能工程验收质量,提高建筑工程节能效果,杜绝不合格工程的出现,加快贵州地区的建筑节能工作进度。
对完善贵州地区的建筑节能法律法规,促进能源的节约和合理利用、建设节约型社会、实现经济社会可持续发展起到重要作用。
在制定过程中,编制组开展了专题研究和深入工程实际进行了广泛调查,根据建筑节能工程的发展需要,对原规范进行了补充和完善,并增加了地源热泵换热系统节能工程。
附录增加了附录D:外墙节能构造中保温材料粘贴饱满度剥离检查检验方法、附录E:保温浆料干密度、抗压强度、导热系数同条件养护试验方法。
本实施细则共分16章及附录。
内容包括:1、总则;2、术语;3、基本规定;4、墙体节能工程;5、幕墙节能工程;6、门窗节能工程;7、屋面节能工程;8、地面节能工程;9、采暖节能工程;10通风与空调节能工程;11、空调与采暖系统冷热源及管网节能工程;12、配电与照明节能工程;13、可再生能源系统节能工程;14、监测与控制系统;15、建筑节能工程现场实体检验;16、建筑节能分部工程质量验收。
建筑节能工程施工质量验收规范强制性条文汇总

《建筑节能工程施工质量验收规范》中强制性条文汇总共计20条建筑节能工程为单位建筑工程的一个分部工程。
其分项工程(10个)和检验批的划分应符合3.4.1之规定(详见表3.4.1)。
表3.4.1 建筑节能分项工程划分1、 1.0.5 单位工程竣工验收应在建筑节能分部工程验收合格后进行。
2、 3.1.2 设计变更不得降低建筑节能效果。
当设计变更涉及建筑节能效果时,应经原施工图设计审查机构审查,在实施前应办理变更手续,并获得监理或建设单位的确认。
3、 3.3.1 建筑节能工程应按照经审查合格的设计文件和经审查批准的施工方案施工。
4、 4.2.2 墙体节能工程使用的保温隔热材料,其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。
(墙体节能)检验方法:核查质量证明文件及进场复验报告。
检查数量:全数检查。
5、 4.2.7 墙体节能工程的施工,应符合下列规定:(墙体节能)1 保温隔热材料的厚度必须符合设计要求。
2 保温板材与基层及各构造层之间的粘接或连接必须牢固。
粘接强度和连接方式应符合设计要求。
保温板材与基层的粘接强度应做现场拉拔试验。
3 保温浆料应分层施工。
但采用保温浆料作外保温时,保温层与基层之间及各层之间粘接必须牢固,不应脱层、空鼓和开裂。
4 当墙体节能工程的保温层采用预埋或后置锚固件固定时,锚固件数量、位置、锚固深度和拉拔力应符合设计要求。
后置锚固件应进行锚固力现场拉拔试验。
检验方法:①观察;②手扳检查;③保温材料厚度采用钢针插入或剖开尺量检查;④粘接强度和锚固力核查试验报告;⑤核查隐蔽工程验收记录。
检查数量:每个检验批抽查不少于3处。
6、 4.2.15 严寒和寒冷地区外墙热桥部位,应按设计要求采取节能保温等隔断热桥措施。
(墙体节能)检验方法:对照设计和施工方案观察检查;核查隐蔽工程验收记录。
检查数量:按不同热桥种类,每种抽查20%,并不少于5处。
7、 5.2.2 幕墙节能工程使用的保温隔热材料,其导热系数、密度、燃烧性能应符合设计要求。
建筑节能工程施工验收规范12照明配电修改

电流负序分量与正序分量的方均根值百分比表示。
5
一、 照 明
6
• 建筑能耗已成为各个国家总能耗的重要组成部分,发达国 家的建筑能耗占其总能耗的30-40%。
• 我国建筑能耗占其总能耗的27%左右。 • 电力是建筑物的主要能耗,发达城市公共建筑每平方米的
要点
★ 建筑照明 ★ 配电系统
1
• 共分3节,10条。其中管理条文3条,技术 条款7条,主控项目4条,一般项目3条。其 中12.2.2为强制性条文。
2
配电与照明部分术语解释
• 灯具效率 luminaire efficiency • 在相同的使用条件下,灯具发出的总光通量与灯
具内所有光源发出的总光通量之比。
• 例如:出厂检验报告中的给出谐波含量限 值、能效限定值等;
• 型式检验给出节能评价值等。
32
• 验收: • 参加验收人员:监理(建设)单位专业工
程师,施工单位技术质量负责人,施工单 位专职质量检查员、材料员。 • 按照检查内容一一核对满足要求的可以通 过验收,否则不能通过验收。合格后必须 形成文字记录,填写检查验收记录。验收 人员签字齐全。
或变压器),单位 瓦特每平方米(W/m2)
• 能效限定值 • 在标准规定测试条件下所允许的最低初始光效值
4
• 光源的发光效率 • 光源发出的光通量除以光源功率所得之商,简称
光源的光效,单位 流明每瓦特(Lm/W)
• 总谐波畸变率(THD) total harmonic distortion
• 周期性交流量中的谐波含量的方均根值与其基波 分量的方均根值之比(用百分数表示)
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
12 配电与照明节能工程12.1 一般规定12.1.1 本章适用于建筑节能工程配电与照明的施工质量验收。
12.1.2 建筑配电与照明节能工程验收的检验批划分应按本规范第3.4.1 条的规定执行。
当需要重新划分检验批时,可按照系统、楼层、建筑分区划分为若干个检验批。
12.1.3 建筑配电与照明节能工程的施工质量验收,应符合本规范和《建筑电气工程施工质量验收规范》GB 50303 的有关规定外、已批准的设计图纸、相关技术规定和合同约定内容的要求。
12.2 主控项目12.2.1 照明光源、灯具及其附属装置的选择必须符合设计要求。
进场验收时应对下列技术性能进行核查,并经监理工程师(建设单位代表)检查认可,形成相应的验收、核查记录。
质量证明文件和相关技术资料应齐全,并应国家现行有关标准和规定。
1 荧光灯具和高强度气体放电灯灯具的效率不应低于表的规定。
2 管型荧光灯镇流器能效限定值应不小于表的规定。
3 照明设备谐波含量限值应符合表的规定。
检验方法:观察检查;技术资料和性能检测报告等质量证明文件与实物核对。
检查数量:全数检查。
12.2.2 低压配电系统选择的电缆、电线截面不得低于设计值,进场时应对其截面和每芯导体电阻值进行见证取样送检。
每芯导体电阻值应符合表12.2.2 的规定。
表12.2.2 不同标称截面的电缆、电线每芯导体最大电阻值检验方法:进场时抽样送检,验收时核查检验报告。
检查数量:同厂家各种规格总数的10%,且不少于2 个规格。
12.2.3 工程安装完成后应对低压配电系统进行调试,调试合格后应对低压配电电源质量进行检测。
其中:1 供电电压允许偏差:三相供电电压允许偏差为标称系统电压的±7%;单相220V 为+7%、-10%。
2 公共电网谐波电压限值为:380V 的电网标称电压,电压总谐波畸变率(THDu)为5%,奇次(1~25 次)谐波含有率为4%,偶次(2~24 次)谐波含有率为2%。
3 谐波点六不应超过表12.2.3 中规定的允许值。
表12.2.3 谐波电流允许值4 三相电压不平衡度允许值为2%,短时不得超过4%。
检验方法:在已安装的变频和照明灯可产生谐波的用电设备均可投入的情况下,使用三相电能质量分析仪在变压器的低压侧测量。
检查数量:全部检测12.2.4 在通电试运行中,应测试并记录照明系统的照度和功率密度值。
1 照度值不得小于设计值的90%。
2 功率密度值应符合《建筑照明设计标准》GB 50034 中的规定。
检验方法:在无外界光源的情况下,检测被检区域内平均照度和功率密度。
检查数量:每种功能区至少检查2 处。
12.3 一般项目12.3.1 母线与母线或母线与电器接线端子,当采用螺栓搭接连接时,应采用力矩扳手拧紧,制作应符合《建筑电气工程施工质量验收规范》GB 50303 标准中有关规定。
检验方法:使用力矩扳手对压接螺栓进行力矩检测。
检查数量:母线按检验批抽查10%。
12.3.2 交流单芯电缆或分相后的每相电缆宜品字型(三叶型)敷设,且不得形成闭合铁磁回路。
检验方法:观察检查。
检查数量:全数检查。
12.3.3 三相照明配电干线的各相负荷宜分配平衡,其最大相负荷不宜超过三相负荷平均值的115%,最小相负荷不宜小于三相负荷平均值的85%。
检验方法:在建筑物照明通电试运行时开启全部照明负荷,使用三相功率计检测各相负载电流、电压和功率。
检查数量:全部检查。
13 监测与控制13.1 一般规定13.1.1 本章适用于建筑节能工程监测与控制系统的施工质量验收。
13.1.2 监测与控制系统施工质量的验收应执行《智能建筑工程质量验收规范》GB 50339 相关章节的规定和本规范的规定。
13.1.3 监测与控制系统验收的主要对象应为采暖、通风与空气调节和配电与照明所采用的监测与控制系统,能耗计量系统以及建筑能源管理系统。
建筑节能工程所涉及的可再生能源利用、建筑冷热电联供系统、能源回收利用以及其他与节能有关的建筑设备监控部分的验收,应参照本章的相关规定执行。
13.1.4 监测与控制系统的施工单位应依据国家相关标准的规定,对施工图设计进行复核。
当复核结果不能满足节能要求时,应向设计单位提出修改建议,由设计单位进行设计变更,并经原节能设计审查机构批准。
13.1.5 施工单位应依据设计文件制定系统控制流程图和节能工程施工验收大纲。
13.1.6 监测与控制系统的验收分为工程实施和系统检测两个阶段。
13.1.7 工程实施由施工单位和监理单位随工程实施过程进行,分别对施工质量管理文件、设计符合性、产品质量、安装质量进行检查,及时对隐蔽工程和相关接口进行检查,同时,应有详细的文字和图象资料,并对监测与控制系统进行不少于168h 的不间断试运行。
13.1.8 系统检测内容应包括对工程实施文件和系统自检文件的复核,对监测与控制系统的安装质量、系统优化监控功能、能源计量及建筑能源管理等进行检查和检测。
系统检测内容分为主控项目和一般项目,系统检测结果是监测与控制系统的验收依据。
13.1.9 对不具备试运行条件的项目,应在审核调试记录的基础上进行模拟检测,以检测监测与控制系统的节能监控功能。
13.2 主控项目13.2.1 监测与控制系统采用的设备、材料及附属产品进场时,应按照设计要求对其品种、规格、型号、外观和性能等进行检查验收,并应经监理工程师(建设单位代表)检查认可,且应形成相应的质量记录。
各种设备、材料和产品附带的质量证明文件和相关技术资料应齐全,并应符合国家现行有关标准和规定。
检验方法:进行外观检查;对照设计要求核查质量证明文件和相关技术资料。
检查数量:全数检查。
13.2.2 监测与控制系统安装质量应符合以下规定:1 传感器的安装质量应符合《自动化仪表工程施工及验收规范》GB 50093 的有关规定;2 阀门型号和参数应符合设计要求,其安装位置、阀前后直管段长度、流体方向等应符合产品安装要求;3 压力和差压仪表的取压点、仪表配套的阀门安装应符合产品要求;4 流量仪表的型号和参数、仪表前后的直管段长度等应符合产品要求;5 温度传感器的安装位置、插入深度应符合产品要求;6 变频器安装位置、电源回路敷设、控制回路敷设应符合设计要求;7 智能化变风量末端装置的温度设定器安装位置应符合产品要求;8 涉及节能控制的关键传感器应预留检测孔或检测位置,管道保温时应做明显标注。
检验方法:对照图纸或产品说明书目测和尺量检查。
检查数量:每种仪表按20%抽检,不足10 台全部检查。
13.2.3 对经过试运行的项目,其系统的投入情况、监控功能、故障报警连锁控制及数据采集等功能,应符合设计要求。
检验方法:调用节能监控系统的历史数据、控制流程图和试运行记录,对数据进行分析。
检查数量:检查全部进行过试运行的系统。
13.2.4 空调与采暖的冷热源、空调水系统的监测控制系统应成功运行,控制及故障报警功能应符合设计要求。
检验方法:在中央工作站使用监测系统软件,或采用在直接数字控制器或冷热源系统自带控制器上改变参数设定值和输入参数值,检测控制系统的投入情况及控制功能;在工作站或现场模拟故障,检测故障监视、记录和报警功能。
检查数量:全部检测。
13.2.5 通风与空调的监测控制系统的控制功能及故障报警功能应符合设计要求。
检验方法:在中央工作站使用系统监测软件,或采用在直接数字控制器或通风与空调系统自带控制器上改变参数设定值和输入参数值,检测控制系统的投入情况及控制功能;在工作站或现场模拟故障,检测故障监视、记录和报警功能。
检查数量:按总数的20%抽样检测,不足5 台全部检测。
13.2.6 监测与计量装置的检测计量数据应准确,并符合系统对测量准确度的要求。
检验方法:用标准仪器仪表在现场实测数据,将此数据分别与直接数字控制器和中央工作站显示数据进行比对。
检查数量:按20%抽样检测,不足10 台全部检测。
13.2.7 供配电的监测与数据采集系统应符合设计要求。
检验方法:试运行时,监测供配电系统的运行工况,在中央工作站检查运行数据和报警功能。
检查数量:全部检测。
13.2.8 照明自动控制系统的功能应符合设计要求,当设计无要求时应实现下列控制功能:1 大型公共建筑的公用照明区应采用集中控制并应按照建筑使用条件和天然采光状况采取分区、分组控制措施,并按需要采取调光或降低照度的控制措施;2 旅馆的每间(套)客房应设置节能控制型总开关;3 居住建筑有天然采光的楼梯间、走道的一般照明,应采用节能自熄开关;4 房间或场所设有两列或多列灯具时,应按下列方式控制:1) 所控灯列与侧窗平行;2) 电教室、会议室、多功能厅、报告厅等场所,按靠近或远离讲台分组。
检验方法:1 现场操作检查控制方式;2 依据施工图,按回路分组,在中央工作站上进行被检回路的开关控制,观察相应回路的动作情况;3 在中央工作站改变时间表控制程序的设定,观察相应回路的动作情况;4 在中央工作站采用改变光照度设定值、室内人员分布等方式,观察相应回路的控制情况。
5 在中央工作站改变场景控制方式,观察相应的控制情况。
检查数量:现场操作检查为全数检查,在中央工作站上检查按照明控制箱总数的5%检测,不足5 台全部检测。
13.2.9 综合控制系统应对以下项目进行功能检测,检测结果应满足设计要求:1 建筑能源系统的协调控制;2 采暖、通风与空调系统的优化监控。
检验方法:采用人为输入数据的方法进行模拟测试,按不同的运行工况检测协调控制和优化监控功能。
检查数量:全部检测。
建筑能源管理系统的能耗数据采集与分析功能,设备管理和运行管理功能,优化能源调度功能,数据集成功能应符合设计要求。
检验方法:对管理软件进行功能检测。
检查数量:全部检查。
13.3 一般项目13.3.1 检测监测与控制系统的可靠性、实时性、可维护性等系统性能,主要包括下列内容:1 控制设备的有效性,执行器动作应与控制系统的指令一致,控制系统性能稳定符合设计要求;2 控制系统的采样速度、操作响应时间、报警反应速度应符合设计要求;3 冗余设备的故障检测正确性及其切换时间和切换功能应符合设计要求;4 应用软件的在线编程(组态)、参数修改、下载功能,设备及网络故障自检测功能应符合设计要求;5 控制器的数据存贮能力和所占存储容量应符合设计要求;6 故障检测与诊断系统的报警和显示功能应符合设计要求;7 设备启动和停止功能及状态显示应正确;8 被控设备的顺序控制和连锁功能应可靠;9 应具备自动控制/远程控制/现场控制模式下的命令冲突检测功能;10 人机界面及可视化检查。
检验方法:分别在中央站、现场控制器和现场利用参数设定、程序下载、故障设定、数据修改和事件设定等方法,通过与设定的显示要求对照,进行上述系统的性能检测。
检查数量:全部检测。
