电火花线切割介绍.讲解学习
电火花线切割机床技术原理
电火花线切割机床技术原理电火花线切割机床是一种利用放电原理进行切割的加工设备，它是一种高效的加工方式，广泛应用于机械制造、航空航天、汽车制造等领域。
电火花线切割机床是由电源、控制系统、工作台、导电丝、加工介质等部分组成。
工作原理是利用高频电压在导电丝和工件之间形成电火花，使工件局部放电熔化，从而实现切割加工。
其主要特点是：加工精度高、加工效率高、适用范围广。
下面详细介绍电火花线切割机床的技术原理。
1. 放电原理电火花线切割机床利用的是电火花放电原理，即通过直流电源把电流通过导电丝和工件之间的间隙形成电弧电弧。
当电源提供的电压超过放电间隙的击穿电压时，就会形成电弧放电。
此时，电弧的高温高压可以熔化工件表面，从而实现切割加工。
电弧的温度可以达到3000℃以上，因此可实现高精度切割。
2. 工作原理电火花线切割机床的工作流程主要包括：CAD设计文件导入、制作加工程序、机器布置、工件上夹、加工前预处理、开启机器开始加工等步骤。
CAD设计文件导入后，CAD文件将被转换成电火花线切割机床可以读取的加工程序。
在制作加工程序时，需要将跑道路径信息转化为机器能够理解的信号，并优化路径和速度，以最大程度提高加工效率。
机器布置时，需要将导电丝垂直贴附在工件上，并固定。
加工前需要进行一系列的预处理，如工件布置、夹具安装、工件上涂覆加工介质等。
调整好机器设置后，将加工程序输入机器，开启机器开始加工。
在加工过程中，机器将自动控制导电丝的位置和速度，通过控制电火花放电，熔化工件表面，最终实现切割加工。
加工过程中需要注意导电丝的良好接触状态和加工介质的使用，以保证加工效果和机器寿命。
3. 精度控制电火花线切割机床的加工精度受到多种因素的影响，如电源质量、导电丝强度、加工介质选择和工作条件等。
因此，在实际生产操作中需要注意以下几个方面：(1) 选择高品质的电源，以保证电火花放电的稳定性和精度；(2) 选择高强度的导电丝，以保证导电丝不会断裂或弯曲，从而影响加工精度；(3) 选择合适的加工介质，以保证加工过程中形成的电弧能有效熔化工件，并减小切割面粗糙度；(4) 严格控制加工条件，如电主轴速度、步进电机速度、放电电流强度等，以保证加工精度和效率。

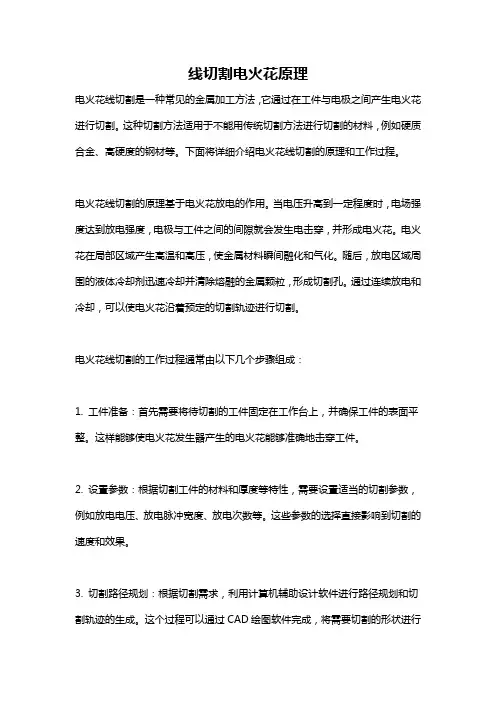

线切割电火花原理
线切割电火花原理电火花线切割是一种常见的金属加工方法，它通过在工件与电极之间产生电火花进行切割。
这种切割方法适用于不能用传统切割方法进行切割的材料，例如硬质合金、高硬度的钢材等。
下面将详细介绍电火花线切割的原理和工作过程。
电火花线切割的原理基于电火花放电的作用。
当电压升高到一定程度时，电场强度达到放电强度，电极与工件之间的间隙就会发生电击穿，并形成电火花。
电火花在局部区域产生高温和高压，使金属材料瞬间融化和气化。
随后，放电区域周围的液体冷却剂迅速冷却并清除熔融的金属颗粒，形成切割孔。
通过连续放电和冷却，可以使电火花沿着预定的切割轨迹进行切割。
电火花线切割的工作过程通常由以下几个步骤组成：1. 工件准备：首先需要将待切割的工件固定在工作台上，并确保工件的表面平整。
这样能够使电火花发生器产生的电火花能够准确地击穿工件。
2. 设置参数：根据切割工件的材料和厚度等特性，需要设置适当的切割参数，例如放电电压、放电脉冲宽度、放电次数等。
这些参数的选择直接影响到切割的速度和效果。
3. 切割路径规划：根据切割需求，利用计算机辅助设计软件进行路径规划和切割轨迹的生成。
这个过程可以通过CAD绘图软件完成，将需要切割的形状进行数字化。
4. 开始切割：在所有准备工作完成后，开始进行实际的切割操作。
首先，通过控制系统控制电极移动到切割起点，并将放电电极和工件之间的间隙调整到适当距离。
然后，启动放电发生器，产生高频高压脉冲，使电火花在工件上发生。
5. 切割过程控制：在切割过程中，需要不断调整电极的位置和间隙，以保证电火花能够沿着预定的路径进行切割。
通常，可以利用伺服控制系统来保持电极的精确运动和切割深度的控制。
6. 切割结束：当切割任务完成后，关闭放电发生器并停止电极的运动。
这时可以将切割下来的工件取下进行后续处理。
总结起来，电火花线切割的原理是通过产生电火花，在金属工件上产生高温和高压，融化和气化金属材料，并通过冷却剂快速冷却和清除熔融的金属颗粒。
电火花线切割的原理及应用
电火花线切割的原理及应用1. 原理电火花线切割是一种通过放电形成的强烈热量来切割金属的加工方法。
其基本原理是利用电火花的高温高压作用在工件表面放电，以放电火花的强烈热量瞬间使金属表面部分汽化成金属蒸汽，再利用高速喷射的压缩空气将熔融金属吹去，从而实现切割的目的。
电火花线切割的基本原理包括以下几个关键步骤：1.放电发生：通过电极之间施加高压电源，形成放电通道。
通常使用的电极材料是铜或铜合金。
2.电火花放电：高压下，形成电极间的放电通道会使放电区间的空气瞬间电离，并产生大量的高温高压等离子体。
该等离子体中的温度可达数万度以上。
3.金属表面气化：放电通道中的等离子体会使金属表面部分汽化成金属蒸汽，并产生高温高压的冲击波。
4.金属蒸汽喷射：利用高速喷射的压缩空气将熔融金属吹去，形成切割槽。
5.重复放电：通过馈线系统，不断地重复以上步骤，沿着所需切割轨迹运行，实现连续切割。
2. 应用电火花线切割技术具有精度高、效率高、适用于复杂工件切割等优点，在许多行业中得到广泛应用。
2.1 工业制造电火花线切割在工业制造中主要用于以下方面：•模具制造：电火花线切割技术可以用于制造各种金属模具，如注塑模具、压铸模具、模锻模具等。
它能够精确地切割不同形状的工件，并且不会对工件造成热变形。
•复杂零件加工：电火花线切割技术可以用于加工各种形状复杂的零件，比如汽车零件、飞机零件等。
通过电火花线切割，可以精确地切割各种形状的孔、形状和轮廓。
2.2 航空航天电火花线切割在航空航天领域有着广泛的应用：•涡轮发动机制造：电火花线切割技术可以用于制造涡轮发动机的叶片和导向叶片等零件。
利用该技术可以切割出各种形状的叶片，保证叶片的精度和表面质量。
•航空航天零件修复：电火花线切割技术可用于航空航天器零件的修复。
对于受损的金属零件，可以通过电火花线切割去除损坏部分，然后再进行修复焊接。
2.3 汽车制造电火花线切割在汽车制造中的应用主要包括以下方面：•模具制造：电火花线切割技术可以用于汽车模具的制造，如汽车车身件模具、车灯模具等。
电火花线切割加工的原理
电火花线切割加工的原理电火花线切割加工是一种特殊的加工方法，常用于金属材料的切割、模具加工等领域。
其原理是利用电火花放电的高能量，将金属材料上的一小点加热到熔化或汽化的温度，从而实现对材料的切割。
下面将详细介绍电火花线切割加工的原理。
第一，电火花放电原理电火花线切割加工的基础是电火花放电原理。
电火花是在两个电极之间产生高电压放电泄放的现象。
在电火花线切割中，电极是一根线状电极，被称为丝线。
当丝线和工件之间形成一定的电荷差时，电流会通过工件而不是丝线。
这是因为工件是电导体而丝线是绝缘体。
当电流通过工件时，由于局部放电产生的电弧在微观层面掏蚀金属，形成小孔或小坑。
在这个过程中，电弧的温度非常高，可以达到几千摄氏度。
当放电一段时间后，电极的形状将被改变，与工件相隔较近的位置形成突起。
因此，电火花线切割是一种非接触式加工，不会产生切割力或机械剪切。
第二，切割过程在电火花线切割过程中，需要使用一台特殊的设备，称为电火花线切割机。
这台机器包括一个电源、一个丝线电极、一个工作台和一个冷却系统。
首先，需要将待加工的工件固定在工作台上。
然后，在丝线电极上施加高电压的脉冲，使其与工件之间产生电荷差。
当电流通过工件时，局部放电产生的电弧便开始加热工件的表面。
随着放电过程的进行，电弧将形成一个直径很小的孔洞。
此时，需要控制丝线电极和工件之间的间隙，并进行电弧移动。
因为电弧是非接触式的，只需保证电极与工件之间的电荷差，就能在整个切割过程中保持稳定的切割能量。
而电弧的移动路径由机器控制，可以按照预定的路径进行。
为了确保切割过程的良好进行，还需要保持适当的冷却。
电火花线切割机可以通过喷水或其他冷却方式来保持丝线电极和工件的温度在一定范围内。
这是因为电火花放电的高温容易引起电极和工件的烧损，而适当的冷却可以有效降低温度并延长电极使用寿命。
第三，加工特点电火花线切割加工具有以下几个特点：1. 加工速度快：电火花线切割加工不受材料硬度的限制，可以切割硬度很高的金属。
线切割培训讲解 2012.10.23
线切割基础培训线切割基础培训一、电火花线切割加工放电基本原理电火花切割加工时，在电极丝和工件之间进行脉冲放电。
如图所示，电极丝接脉冲电源负极，工件接脉冲电源正极。
当来一个脉冲时，在电极丝和工件之间产生一次火花放电，在放电通道的中心温度瞬时可高达10000℃以上，高温使工件金属熔化，甚至有少量汽化，高温也使电极丝和工件之间的工作液部分产生汽化，这些汽化后的工作液和金属蒸汽瞬间迅速膨胀，并具有爆炸的特性。
这种膨胀和局部的微爆炸，抛出熔化和汽化了的金属而实现对工件的材料进行切割加工。
通常认为电极丝与工件之间的放电间隙б电在0.01左右，若脉冲的电压高，放电间隙会大一些。
线切割编程时，一般取0.01mm，根据我们生产线上的加工情况来看，我们公司编程放电系数全部取0.03mm。
图解二、超硬材料加工原理1、超硬材料的成分不是均匀不变的，其中包括可熔金属和不可熔硬质颗粒混合体，这些成分经过沉积和扩散形成整体。
2、金刚石复合片表层中的分子分布不是均匀的，大分子占得比例大，其耐磨性较差，在出成品复合片时要去掉表层，表层边还需倒角。
3、在加工金刚石复合片时有两个加工效应：1）镂空效应切端面时的镂空效应表现比较明显（粒粒掉），其小分子周围可熔金属熔化，小分子镂空掉落。
2）、碳化效应遇大分子镂空起不到作用，这时表现为碳化（一层层碳化）；在遇大分子时，导致短路，有明显回退现象，极易断丝。
三、线切割编程为大家能掌握线切割编程这项技术知识，在下面教大家一些关于编程方面的知识，只要认真的学习，努力的实践，不断的练习，在此过程中必有收获。
对于掌握编程只是对火花线切割的入门，要掌握这门技术还要通过在工作中不断的摸索，积累加工经验。
希望在以后的工作中和同事们一起探索学习。
程序编制：手工编程数学知识3B代码程序的编制要用到一部分几何知识，下面简单的介绍一下（1）直角坐标系 YⅡ象限Ⅰ象限直角坐标系由X、Y两轴组成，分为四个象限。
O XⅢ象限Ⅳ象限0°—小于90°为第一象限90°—小于180°为第二象限180°—小于270°为第三象限270°—小于360°为第四象限（2）数学中关于角度正负的规定数学中角度以逆时针方向为正方向，称为正角，以顺时针方向为负方向，称之为负角。
第二讲 电火花线切割加工 原理与特点
曾小军
一、电火花线切割加工的定义： 电火花线切割加工的定义： 电火花线切割加工的定义
电火花线切割加工
Machining， (Wire Cut Electrical Discharge Machining，简 称WEDM)是在电火花加工基础上于50年代末期在 WEDM)是在电火花加工基础上于50年代末期在 是在电火花加工基础上于50 前苏联发展起来的一种新工艺， 前苏联发展起来的一种新工艺，由于其加工过程是 利用线状电极靠火花放电对工件进行切割， 利用线状电极靠火花放电对工件进行切割，故称电 火花线切割。目前， 火花线切割。目前，国内外的线切割机床已占电加 工机床的60%以上。 60%以上 工机床的60%以上。
①、工件必须是导电材料； 工件必须是导电材料； ②、材料的去除是靠放电时的电能作用来实现的； 材料的去除是靠放电时的电能作用来实现的； ③、加工的材料可以选用高硬度的材料； 加工的材料可以选用高硬度的材料； ④ 、 加工对象主要是平面形状 ， 当机床上加上能使 加工对象主要是平面形状， 电极丝作相应倾斜运动的功能后， 电极丝作相应倾斜运动的功能后 ， 也可以加工锥 但是不能加工盲孔； 面。但是不能加工盲孔； ⑤、自动化程度高、操作方便，易于实现自动化； 自动化程度高、操作方便，易于实现自动化； ⑥、不需要制造成形电极。 不需要制造成形电极。
图1-3 电火花线切割加工的原理图 (a)切割图形 (a)切割图形 (b)加工原理图 (b)加工原理图
图1-4 (a)快速走丝机构 (a)快速走丝机构 丝架;2 导电器; ;2： 1：丝架;2：导电器; 导轮;4 电极丝; ;4： 3：导轮;4：电极丝; 工件;6 工作台; ;6： 5：工件;6：工作台; 7：储丝筒
简述线切割,电火花加工原理
简述线切割,电火花加工原理
线切割是一种以导电材料为工件的电火花加工方法之一。
它利用电火花放电的原理，在工件与电极之间应用电压，使电流经过工件形成高能量的电弧，通过电弧的热和化学反应，将工件进行切割或切割成所需的形状。
电火花加工原理是利用非常细小的放电电流，在工件与电极之间产生火花放电。
当电极靠近工件时，电极和工件之间会产生高压电场，导致放电通路形成。
电流通过工件和电极之间的放电通路时会产生非常高的温度和能量，导致电极和工件材料部分蒸发、熔化或被腐蚀。
线切割的原理如下：首先，使用导电性的铜丝作为电极，通过电极与工件之间的电场形成高能量放电通路；然后，控制电压和间隙大小，使放电通路稳定和可靠；接着，在电极与工件之间产生高频放电，通过电流的高温和能量，使工件表面材料蒸发、熔化或被腐蚀；最后，通过移动电极与工件之间的相对位置，实现对工件的切割或切割成所需的形状。
线切割具有高精度、高效率和广泛适用性的优点，适用于各种导电材料的切割，特别适用于需要高度精密度和复杂形状的工件。
线切割广泛应用于模具制造、航空航天、汽车制造、电子器件等领域。
电火花切割原理讲解
电火花线切割加工概述电火花线切割机（Wire cut Electrical Discharge Machining简称WEDM），属电加工范畴，是由前苏联拉扎林科夫妇研究开关触点受火花放电腐蚀损坏的现象和原因时，发现电火花的瞬时高温可以使局部的金属熔化、氧化而被腐蚀掉，从而开创和发明了电火花加工方法。
线切割机也于1960年发明于前苏联，我国是第一个用于工业生产的国家1、电火花线切割加工原理在电火花线切割加工中，利于移动的细金属导线（铜丝或钼丝）作一个电极，工件作另一个电极，并按照预定的轨迹运动，通过不断的火花放电对工件进行放电蚀除，以切割出成型的各种二维、三维表面。
及也就是自由正离子和电子在场中积累，很快形成一个被电离的导电通道。
在这个阶段，两板间形成电流。
导致粒子间发生无数次碰撞，形成一个等离子区，并很快升高到8000到12000度的高温，在两导体表面瞬间熔化一些材料，同时，由于电极和电介液的汽化，形成一个气泡，并且它的压力规则上升直到非常高。
然后电流中断，温度突然降低，引起气泡内向爆炸，产生的动力把溶化的物质抛出弹坑，然后被腐蚀的材料在电介液中重新凝结成小的球体，并被电介液排走。
然后通过NC控制的监测和管控，伺服机构执行，使这种放电现象均匀一致，从而达到加工物被加工，使之成为合乎要求之尺寸大小及形状精度的产品。
图1电火花线切割加工示意图1-贮丝筒2-电极丝3-丝架4-导轮5-脉冲电源6-工作台7-工作液箱2、电火花线切割加工的特点电火花线切割加工的过程的工艺和机理与电火花穿孔成型加工既有共同性，又有特殊性。
★电火花线切割加工与电火花穿孔成型加工的共同点两者在加工原理、工作机理、工艺、适应材料等方面相同，具体表现为：（1）线切割加工的电压、电流波形与电火花加工的基本相似。
单个脉冲也有多种形式的放电形态，如开路、短路、正常火花放电等。
（2）线切割加工的加工机理、生产率、表面粗糙度等工艺规律，材料的可加工性等也都与电火花加工的基本相似，可以加工硬质合金等一切导电材料。
电火花线切割教案
电火花线切割教案教案：电火花线切割技术一、教学目标：1.了解电火花线切割的基本原理和发展历程；2.掌握电火花线切割的操作步骤；3.了解电火花线切割的应用领域和优缺点。
二、教学内容：1.电火花线切割的基本原理；2.电火花线切割的设备和工具；3.电火花线切割的操作步骤；4.电火花线切割的应用领域；5.电火花线切割的优缺点。
三、教学过程：1.引入（10分钟）通过实例引入电火花线切割的应用领域和重要性。
2.理论讲解（30分钟）（1）电火花线切割的基本原理：讲解电火花线切割原理，包括电极间的火花放电和高能量的脉冲电流作用于工件上，使工件材料局部熔化并脱落。
（2）电火花线切割的设备和工具：介绍电火花线切割的设备和工具，包括电火花线切割机、导电液、电极、导电丝等。
（3）电火花线切割的操作步骤：详细讲解电火花线切割的操作步骤，包括准备工作、设定参数、缺陷修复等。
3.实际操作（40分钟）（1）观看示范视频，展示电火花线切割的实际操作过程；（2）学生分组进行实际操作，体验电火花线切割的过程；（3）老师和助教进行指导和帮助，确保学生的安全和正确操作。
4.讲解与练习（30分钟）（1）讲解电火花线切割的应用领域，包括模具制造、航空航天等；（2）讲解电火花线切割的优缺点，包括精度高、适用范围广等；（3）学生进行小组讨论，总结电火花线切割的优缺点，并展示讨论结果。
5.总结与评价（10分钟）（1）对本节课的学习内容进行总结，强调学生应掌握的重点和难点；（2）学生进行个人自评和互评，评价本节课的学习效果；（3）展示学生的学习成果，给予鼓励和肯定。
四、教学资源：1.电火花线切割设备和工具；2.示范视频；3.课堂白板和标书。
五、教学评价：1.观察学生在实际操作中的表现；2.检查学生的学习笔记和课堂讨论的结果；3.进行学生的互评和自评。
电火花线切割加工技术详解
电火花线切割加工学问目标把握电火花线切割加工的原理、特点及应用；了解电火花线切割加工的根本工艺规律；电火花线切割加工机床的组成及各局部的功用。
技能目标把握电火花线切割加工机床的构造；学会电火花线切割加工的手工编程；把握线切割加工工艺及应用。
任务一小批量零件的线切割加工任务描述图2-1-1 所示的零件，需加工出异形型腔，共数百件。
如何通过线切割加工的方式来实现此批零件的加工？图2-1-1 异形型腔的加工示意图任务分析很多类型的工件〔如高精度要求的花键孔、特别的异形刀具、航空航天所用的试制零件等〕由于生产批量小、硬度高，过去承受机械加工，通常用特制的拉刀在拉床上加工而成，而拉刀本钱格外高，因此对于高硬度、带有斜度的工件很难适用。
在这种状况下承受慢速走丝线切割进展加工，可以极为便利地满足加工要求。
学问预备一、电火花线切割加工的原理、特点及应用随着电火花加工技术的进展，在成形加工方面逐步形成两种主要加工方式：电火花成形加工和电火花线切割加工。
电火花线切割加工〔wire cut EDM，简称WEDM〕自20 世纪50 年月末产生以来，获得了极其快速的进展，已逐步成为一种高精度和高自动化的加工方法，在模具制造、成形刀具加工、难加工材料和周密简单零件的加工等方面获得了广泛应用。
目前电火花线切割机床已占电加工机床的60％以上。
1.电火花线切割加工的进展电火花线切割加工历经半个多世纪的进展，已经成为先进制造技术领域的重要组成部分。
电火花线切割加工不需要制作成形电极，能便利地加工外形简单、大厚度的工件，且工件材料的预加工量少，因此在模具制造、产品试制和零件加工中得到了广泛应用。
尤其是进入20 世纪90 年月后，随着信息技术、网络技术、航空和航天技术、材料科学技术等高技术的进展，电火花线切割加工技术也朝着更深层次、更高水平的方向进展。
我国上海仪表工程师于 20 世纪60 年月独创的特种快速走丝电火花加工机床，经过30 多年的进展和完善，现已成为模具加工不行缺少的装备，也是中国模具生产企业装备数量最多的电火花加工机床。
电火花线切割加工原理、特点、应用范围及设备
〔Байду номын сангаас〕、机床本体：
1、床身 3、走丝机构
2、坐标工作台
4、锥度切割装置 导轮偏移式丝架 导轮摆动式丝架 双坐标轴联动装置
四、电火花线切割加工设备
〔二〕、脉冲电源：
电火花线切割加工的脉 冲电源与电火花成型加工的 脉冲电源在原理上一样，不 过受加工外表粗糙度和电极 丝允许承载电流的限制，线 切割加工脉冲电源的脉宽较 窄(2～60 μs)，单个脉冲能 量、平均电流(1～5 A)一般 较小，所以线切割总是采用 正极性加工。
➢ 采用水或水基工作液，不会引燃起火 ➢ 一般没有稳定的电弧放电状态:火花放大，开路，短路 ➢ 电极与工件间存在疏松接触式轻压放电 ➢ 省掉了成形的工具电极，大大降低了成形工具电极的
制造费用 ➢ 细小的电极可以加工微细异形孔单位长度电极丝损耗
小。 ➢ 单位长度电极丝损耗较少，对加工精度影响小。
三、线切割加工的应用范围
四、电火花线切割加工设备
〔二〕、脉冲电源：
1. 晶体管矩形波脉冲电源
四、电火花线切割加工设备
〔二〕、脉冲电源：
2. 高频分组脉冲电源
四、电火花线切割加工设备
〔二〕、脉冲电源：
3. 节能型脉冲电源
.4 低速走丝线切割加工的脉冲电源
丝速低，电蚀产物的排屑效果不佳 昂贵的设备，必须有较高的生产率 提供窄脉宽，大峰值电流
电火花线切割加工原理、 特点、应用范围及设备
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
一、线切割加工的原理
电火花线切割
（2）正确选择穿丝孔、进刀线和退刀线 穿丝孔是电极丝相对工件运动的起点， 同时也是程序执行的原点，所以穿丝孔应选 择在容易找正、并在加工过程中便于检查的 位置。为保证加工精度，穿丝孔的位置应设 置在工件上，一般为基准点位置。 而在设置进刀线及退刀线时应注意不与 轮廓第一条边重合、不与第一条边夹角过小 或距离过近，最好是通过工件的中心线。
4．编制加工程序
线切割程序编制可采用手动或电脑自动编程，无论采用那种 方法进行编程均应对以下几个方面进行充分考虑： （1）配合间隙 在对有配合间隙要求的工件（如冲模的凸凹模）进行切割时， 在编程时应把配合间隙值考虑在程序中。 （2）过渡圆 为了提高切割工件的使用寿命，在工件的几何图形交点，特 别是小角度的拐角处应加上过渡圆，其半径一般在0.1-0.5mm范 围内。 （3）起割点和切割路线 起割点一般选择在工件几何图形的拐角处，或容易将凸尖 修去的部位。切割路线的确定以防止或减少工件变形为原则。
（2）电极丝
高速走丝机床的电极丝是快速往复运行 的，在加工过程中要反复使用。这类电极丝主 要有钼丝、钨丝和钨钼丝。低速走丝线切割机 床一般用黄铜作电极丝，电极丝作单向低速运 行，用一次就作为废料回收，不必用高强度和 耐损耗的钼丝。电极丝直径过大或过小对加工 速度的影响较大。电极丝的走丝速度影响切割 速度，这是因为随着走丝速度的提高，使工作 液易被带入放电间隙，改善间隙状态。 但是工艺条件确定后，切割速度的提高 是有限的。
四、数控线切割技术的发展趋势
1.切割速度、加工精度、表面粗糙度、复 杂度的进一步提高；
mm 2 低速目前最高切割速度：300 min
高速最高切割速度可达：260
mm 2
min
2.线切割机床逐步形成产品的系列化、标 准化和通用化，向大型、精密、高效率、多功 能及自动化等方向发展。
第十章电火花数控线切割加工机床
五、影响线切割加工的工艺因素(7)
影响线切割加工的主要工艺因素(4)：
放电波形 脉冲放电波形的前沿和后沿以陡些为好。如图10-2所 示，如果脉冲前沿不陡，则气化爆炸力不强，使金属蚀除量少 ，且击穿点早晚不统一，单个脉冲放电能量有差别，使加工表 面粗糙度不均匀，前、后沿不陡，还限制了脉冲频率的提高。 必须指出，前、后沿太陡会加快电极丝损耗。总之，在相同的 工艺条件下，高频分组脉冲常常能获得较好的加工效果。电流 波形的前沿上升比较缓慢时，电极丝损耗较少。不过当脉宽很 窄时，必须有陡的前沿才能进行有效的加工。
•20
五、影响线切割加工的工艺因素(4)
影响线切割加工的主要工艺因素(1)：
脉冲宽度Ti 脉冲宽度的大小标志着单个脉冲能量的 强弱，对加工效率、零件的表面粗糙度和加工稳定性 影响最大。对于不同的工件材料和工件厚度，应合理 地选择适宜的脉冲宽度。脉冲宽度越宽，单个脉冲的 能量就越大，切割效率也越高。由于放电间隔较大， 所以加工较稳定，但是表面粗糙度就差。工件越厚， 脉冲宽度应酌情增大，为保证一定的表面粗糙度要求 ，原则上应以机床走步均匀和不短路为电火花线切割加工，必须具备以下几个条件：
工件与电极丝之间保持合适的放电间隙； 合适的电规准参数； 一定绝缘性能的工作液； 满足要求的运动：电极丝作走丝运动，工作台作进给
运动；
•8
一、线切割加工原理(5)
线切割加工的主要部件分别完成下面的功能(1)：
输入输出设备 向数控系统输送加工指令或将数控系统 的运算指令输送到执行机构或操作面板上。
•17
五、影响线切割加工的工艺因素(1)
线切割加工的主要工艺指标(1)：
切割速度υ 是指在保持一定的表面粗糙度的情况下， 单位时间内电极丝中心线在工件上切过的面积总和， 单位为㎜2/min。最高切割速度υmax是指在不计切割方 向和表面粗糙度等条件下，所能达到的切割速度。通 常高速走丝线切割速度为40~80㎜2/min，它与加工电 流大小有关，为比较不同输出电流脉冲电源的切割效 果，将每安培电流的切割速度称为切割效率，一般切 割效率为20㎜2/（min·A）。
简述电火花线切割原理
简述电火花线切割原理电火花线切割是一种常用的金属切割方法，它利用电火花放电的热效应和化学腐蚀作用，将金属材料切割成所需的形状。
下面将对电火花线切割的原理进行简要介绍。
1. 电火花放电原理电火花放电是指在两个电极之间，由于电压差使得电子在电场力作用下加速，当电子速度达到一定程度时，会与原子碰撞，使得原子电离，从而形成电离气体。
在电场力的作用下，这些电离气体会形成电流，从而导致电火花放电现象。
电火花放电时会产生高温、高压的等离子体。
2. 电火花线切割原理电火花线切割是利用电火花放电的高温和化学腐蚀作用来切割金属材料的。
首先，需要将要切割的工件和刀模之间保持一定的间距，形成放电缝隙。
然后，通过控制电源，产生一定的电压和电流，使放电缝隙中形成电火花放电。
电火花放电时，会使放电缝隙中的金属材料局部熔化和氧化，同时放电缝隙中的等离子体会产生冲击波，将熔化的金属颗粒从放电缝隙中喷出，从而实现金属材料的切割。
3. 放电缝隙控制放电缝隙的控制是电火花线切割的关键。
放电缝隙的宽度直接影响到放电能量的大小和放电过程的稳定性。
通常情况下，放电缝隙的宽度要根据切割材料的性质和要求来进行调整。
放电缝隙过宽会导致放电能量不集中，切割效果差；放电缝隙过窄则会导致放电能量过大，加速刀模的磨损。
因此，需要通过调整放电参数和刀模位置，来控制放电缝隙的宽度。
4. 放电参数的选择放电参数的选择是电火花线切割的另一个重要因素。
放电参数包括放电电流、放电电压、放电脉冲时间等。
不同的金属材料和切割要求需要不同的放电参数来保证切割效果。
放电电流越大，放电能量越大，切割速度越快，但也会加大刀模的磨损。
放电电压越高，放电能量越大，放电能够穿透更厚的金属材料，但也会增加放电缝隙的宽度。
放电脉冲时间的选择要根据切割材料的厚度、硬度、形状等因素综合考虑。
5. 切割过程电火花线切割的切割过程一般分为预放电和精细放电两个阶段。
预放电阶段是为了形成放电缝隙，将电火花线引导到工件表面，并在一定范围内烧蚀和熔化工件表面。
电火花线切割加工原理
电火花线切割加工原理电火花线切割加工，也称为电火花放电加工或电火花蚀刻加工，是一种常见的金属加工方法。
它利用电火花放电的原理，通过电极与工件之间的高频脉冲放电，从而在工件表面产生火花，使其被腐蚀并切割。
以下是电火花线切割加工的一些基本原理：1. 原理概述：电火花线切割加工利用电压较高的脉冲电源，使电极与工件之间形成一定的间隙，然后通过高频脉冲放电产生电火花。
电火花在电极和工件之间不断产生并扩散，造成局部区域的电除碳蚀刻和腐蚀，最终实现对工件的切割加工。
2. 放电过程：当电极与工件之间的间隙达到一定数值时，高频脉冲电源会发送电流给电极，形成瞬时放电。
放电过程中，由于电流的高频变化，导致电极与工件之间的间隙迅速产生击穿放电，形成电火花。
电火花在间隙中扩散并烧腐工件表面，使其被切割。
3. 放电参数：电火花线切割加工的放电参数包括放电电流、放电时间、放电重复频率等。
这些参数的设定与材料的性质、切割厚度、要求的切割质量等相关。
过高或过低的放电参数都会对切割效果产生不良影响。
4. 动力与控制系统：电火花线切割加工通常由动力系统和控制系统组成。
动力系统提供高频脉冲电源，产生放电所需的电压和电流。
控制系统则负责监测和控制放电参数，以实现对加工质量和切割速度的调节。
5. 切割精度与表面质量：电火花线切割加工可以实现较高的加工精度和表面质量。
放电过程中，电火花以微米级的精度进行放电，切割出的工件边缘平整度较高，切割面光滑。
但同时，切割速度相较于其他加工方法较慢。
总结起来，电火花线切割加工利用高频脉冲放电的原理，通过电极与工件之间的放电产生电火花，最终实现对工件的切割加工。
该方法具有较高的加工精度和表面质量，但切割速度较慢。
简述电火花线切割原理
简述电火花线切割原理电火花线切割（Electrical Discharge Machining，简称EDM）是一种通过电火花放电来切割金属材料的加工方法。
它利用电火花放电的高能量和热能来熔化金属材料，从而实现切割的目的。
本文将从原理、设备和应用三个方面进行介绍。
一、原理电火花线切割的基本原理是利用电火花放电的高温和高能量来熔化金属材料，然后通过喷射冷却剂将其冷却和固化。
具体步骤如下：1. 电极与工件之间形成放电通道。
在电火花线切割中，通常使用一根细且导电性好的铜丝作为电极，它与工件之间保持一定的间距。
通过电源的控制，使电极与工件之间形成放电通道。
2. 电极与工件之间产生电火花放电。
电极和工件之间的放电通道中充满了绝缘介质，通常是脱脂石蜡。
当电源施加足够的电压时，放电通道中的电流会引发电火花放电。
3. 放电产生高温和高能量。
电火花放电会产生高温和高能量，使放电通道中的金属材料瞬间熔化。
同时，放电通道中的电流也会产生强大的电磁力，将熔化的金属材料冲击出去。
4. 冷却和固化。
在电火花放电的同时，冷却剂会被喷射到放电通道中，将熔化的金属材料冷却和固化。
冷却剂通常是脱离剂或脱脂石蜡，它们具有良好的冷却和固化效果。
二、设备电火花线切割设备主要由电源、控制系统、工作台和电极线等组成。
1. 电源。
电源是电火花线切割的核心部件，它提供足够的电压和电流来产生电火花放电。
常见的电源有脉冲电源和直流电源，它们可以根据不同的加工需求进行选择。
2. 控制系统。
控制系统用于控制电源的工作状态和放电通道的形成。
它可以通过调节电源的电压和电流来控制放电的强度和频率，从而实现对加工过程的控制。
3. 工作台。
工作台是放置工件的平台，它通常具有三个自由度的运动，可以实现工件在不同方向上的移动。
工作台的运动可以通过计算机数控系统来控制，从而实现复杂形状的切割。
4. 电极线。
电极线是电火花线切割中的重要部件，它负责将电源与工件连接起来，并传递电流和信号。
数控电火花线切割技术
