SOURCE CURRENT 电流源 THERMISTOR 电热调节器 ZENER ? 齐纳二极管
SOURCE VOLTAGE 电压源 TRANS1 变压器 SW-DPDY ? 双刀双掷开关
BVC 同轴电缆接插件 DPY_7-SEG 7段LED NOT 非门
BRIDEG 1 整流桥(二极管) DPY_7-SEG_DP 7段LED(带小数点) NPN NPN三极管
4.三极管 NPN PNP 封装： TO18、TO92A（普通三极管） TO220（大功率三极管） TO3（大功率达林顿管）
5.二极管
一般 : DIODE 封装： DIODE0.4 DIODE 0.7
protel99常用元件的电气图形符号和封装形式
1.电阻
固定电阻： RES 1 ~ RES 4 封装： AXIAL0.3 ~ AXIAL1.0 后缀数字代表两焊盘的间距，单位为Kmil （100mil=2.54mm）
DIODE SCHOTTKY 稳压二极管 MOTOR AC 交流电机 RESPACK ? 电阻
DIODE VARACTOR 变容二极管 MOTOR SERVO 伺服电机 SCR 晶闸管
Protel Dos Schematic SYnertek.Lib（SY系列集成块元件库）
Protes Dos Schematic Motorlla.Lib（摩托罗拉公司生产的元件库）
Protes Dos Schematic NEC.lib（NEC公司生产的集成块元件库）
BRIDEG 2 整流桥(集成块) FUSE 熔断器 NPN-PHOTO 感光三极管
BUFNNA 天线 AND 与门 NAND 与非门
BATTERY 直流电源 DPY_3-SEG 3段LED NOR 或非门

宝典Protel99SE中常用元件的原理图符号名及PCB封装对照表

宝典Protel99SE中常用元件的原理图符号名及PCB封装对
照表
Protel99SE中常用元件的原理图符号名及PCB封装对照表
原理图符号名 PCB封装
普通贴装(SMT) 电阻 RES1 AXIAL0.3 RW10 0805 电位器
POT1 VR4 (VR1)
小电容 CAP RAD0.1 CC4 0805 电解电容
ELECTR01 RB.2/.4 CD8 1005 二极管 DIODE DIODE0.4 DW5 0805 发光二极管光电二极管 LED LED 0603 稳压二极管
PHOTO GJ1
ZENER
PNP三极管 PNP TO-92A(TO-22LB2
0) NPN三极管 NPN
变压器 TRANS
晶振 CRYSAL XTAL1
保险丝 FUSE FUSE
按键 SW-PB T1
开关 SW-SPST
接插件(头) *HEADER SIP*(单列) 接插件(座) CON*
单列直插(IC) PIN SIP*
双列直插(IC) PC* DIP* ILEAD*
电池 BATTERY POLAR0.6 蜂鸣器 BELL
整流堆 BRIDGE1
七段数码管 DPY-7-SEG
电感 INDUCTOR L5 灯 LAMP
麦克风 MIC
集成运放 OPAMP DIP* 光电耦合 OPTOISO1 DIP* 单向可控硅 SCR TO-92A 双向可控硅
TRIAC
喇叭 SPEAKER
三端集成稳压 VOLTREG TO126B
(TO-220 )
继电器 RELAY-SPST J1。

protel99se常用封装库元件

protel99se常用封装库元件&分立元件库（三份资料汇总）资料一：1.电阻固定电阻：RES 半导体电阻：RESSEMT 电位计：POT 变电阻：RVAR 可调电阻：res12.电容定值无极性电容；CAP 定值有极性电容;CAP 半导体电容：CAPSEMI 可调电容：CAPVAR3.电感：INDUCTOR4.二极管：DIODE.LIB 发光二极管：LED5.三极管:NPN16.结型场效应管：JFET.lib7.MOS场效应管8.MES场效应管9.继电器：PELAY. LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb原理图常用库文件：Miscellaneous Devices.ddb Dallas Microprocessor.ddb Intel Databooks.ddb Protel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddb General IC.ddb Miscellaneous.ddb资料二：_________________________________________________________________________Q:在protel99se中调出power objects的时候，调出的竟然是上下滚动条——不能用power objectsA：VIEW（视图）----TOOLBARS（工具条）----Customize（定制）----右键单击POWER OBJECTS（电源工具栏）----Edit...（编辑）----找到Position栏----将其换成Fixed TOP！OK！！！！！！！！！！Q: 第一次使用，在Documents建立了一个新的sheet后总是出现一个Lock对话框，里面是Lock Properties,然后有一把钥匙的形状，旁边写着Available Access Code,再旁边是三个选项分别是Add,Remove和Edit。

Protel99se电子电气元器件符号集

5
电解电容
ELECTOR1
（RB-.5/1.0）
RB-.2/.4~RB-.5/1.0
6
可变电容(可调电容)
CAPVAR
7
微调电容(半可变电容)
8
电感(空芯电感)
INDUCTOR
9
铁芯电感
INDUCTOR2
10
磁芯电感
11
变压器(铁芯)
TRANS1
12
带抽头的铁芯变压器
TRANS4
13
磁芯变压器(可微调)
14
NPN三极管
TO220H、TO3、TO92A
15
PNP三极管
PNP1
16
二极管
DIODE
（DIODE-0.7）
DIODE-0.4~DIODE-0.7
17
稳压管
ZENER3
18
发光二极管
LED
19
可控硅(单向)
SCR
20
三端稳压集成电路
VOLTREG
TO126V
21
555集成电路

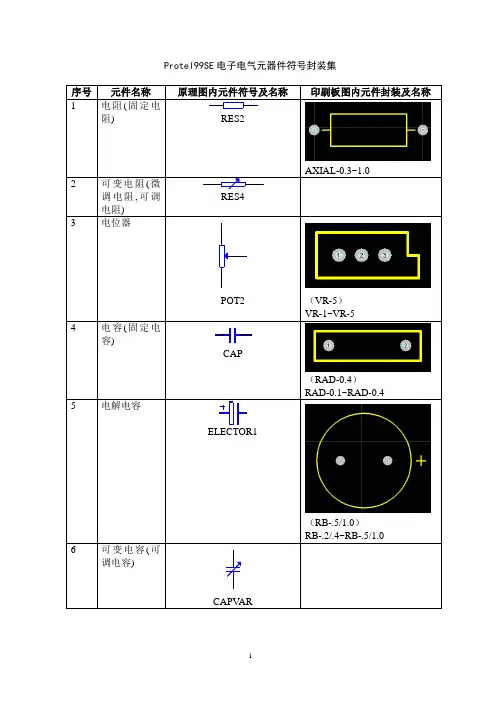

Protel99SE电子电气元器件符号封装集
序号
元件名称
原理图内元件符号及名称
印刷板图内元件封装及名称
1
电阻(固定电阻)
RES2
AXIAL-0.3~1.0
2
可变电阻(微调电阻,可调电阻)
RES4
3
电位器
POT2
（VR-5）
VR-1~VR-5
4
电容(固定电容)
CAP
（RAD-0.4）
RAD-0.1~RAD-0.4
LM555
DIP-8
22
电池(组)
BATTERY

详解protel99SE常用的元件名称与封装

PLCC---Plastic Leaded Chip Carrier---PLCC封装方式，外形呈正方形，32脚封装，四周都有管脚，外形尺寸比DIP封装小得多。PLCC封装适合用SMT表面安装技术在PCB上安装布线，具有外形尺寸小、可靠性高的优点。
PQFP---Plastic Quad Flat Package---PQFP封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大规模集成电路采用这种封装形式，其引脚数一般都在100以上。
LQFP---Low-Profile Quad Flat Pack
MAPBGA----Mold Array Process Ball Grid Array
PBGA---Plastic Ball Grid Array
PLCC---Plastic Leaded Chip Carrier
PQFP---Plastic Quad Flat Pack
详解protel99SE常用的元件名称与封装
protel99常用元件的图形符号名称和封装形式
CDIP---CeramicDualIn-Line Package
CLCC---Ceramic Leaded Chip Carrier
CQFP---Ceramic Quad Flat Pack
DIP---Dual In-Line Package
常见的封装材料有：塑料、陶瓷、玻璃、金属等，现在基本采用塑料封装。
按封装形式分：普通双列直插式，普通单列直插式，小型双列扁平，小型四列扁平，圆形金属，体积较大的厚膜电路等。
按封装体积大小排列分：最大为厚膜电路，其次分别为双列直插式，单列直插式，金属封装、双列扁平、四列扁平为最小。
两引脚之间的间距分：普通标准型塑料封装，双列、单列直插式一般多为2.54±0.25 mm，其次有2mm（多见于单列直插式）、1.778±0.25mm（多见于缩型双列直插式）、1.5±0.25mm，或1.27±0.25mm(多见于单列附散热片或单列V型)、1.27±0.25mm(多见于双列扁平封装)、1±0.15mm(多见于双列或四列扁平封装)、0.8±0.05～0.15mm(多见于四列扁平封装)、0.65±0.03mm(多见于四列扁平封装)。

protel99常用元件的电气图形符号和封装形式

DPY_7-SEG_DP 7段LED(带小数点)
ELECTRO 电解电容
FUSE 熔断器
INDUCTOR 电感
INDUCTOR IRON 带铁芯电感
INDUCTOR3 可调电感
JFET N N沟道场效应管
JFET P P沟道场效应管
LAMP 灯泡
LAMP NEDN 起辉器
BATTERY 直流电源
BELL 铃,钟
BVC 同轴电缆接插件
BRIDEG 1 整流桥(二极管)
BRIDEG 2 整流桥(集成块)
BUFFER 缓冲器
BUZZER 蜂鸣器
CAP 电容
CAPACITOR 电容
CAPACITOR POL 有、按键开关：SW-PB：封装同上，也需要自己做。
17、变压器：TRANS1——TRANS5；
值得我们注意的是晶体管与可变电阻，它们的包装才是最令人头痛的，同样的包装，其管脚可不一定一样。例如，对于TO-92B之类的包装，通常是1脚为E（发射极），而2脚有可能是 B极（基极），也可能是C（集电极）；同样的，3脚有可能是C，也有可能是B，具体是那个，只有拿到了元件才能确定。因此，电路软件不敢硬性定义焊盘名称（管脚名称），同样的，场效应管，MOS管也可以用跟晶体管一样的封装，它可以通用于三个引脚的元件。
3.电位器原理图中常用的名称为POT1和POT2；引脚封装形式：VR-1到VR-5.
4.二极管原理图中常用的名称为DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）DUIDE TUNNEL（隧道二极管）DIODE VARCTOR（变容二极管）ZENER1~3（稳压二极管）
11.串并口类原理图中常用的名称为DB系列，引脚封装形式为DB和MD系列。 12、晶体振荡器：CRYSTAL；封装：XTAL1

protel99常用元件的电气图形符号和封装形1

protel99常用元件的电气图形符号和封装形式：1. 标准电阻：RES1、RES2；封装：AXIAL-0.3到AXIAL-1.0两端口可变电阻：RES3、RES4；封装：AXIAL-0.3到AXIAL-1.0三端口可变电阻：RESISTOR TAPPED，POT1，POT2；封装：VR1-VR52.电容：CAP（无极性电容）、ELECTRO1或ELECTRO2（极性电容）、可变电容CAPV AR封装：无极性电容为RAD-0.1到RAD-0.4，有极性电容为RB.2/.4到RB.5/1.0. 3.二极管：DIODE（普通二极管）、DIODE SCHOTTKY（肖特基二极管）、DUIDE TUNNEL（隧道二极管）DIODE V ARCTOR（变容二极管）ZENER1~3（稳压二极管）封装：DIODE0.4和DIODE 0.7;（上面已经说了，注意做PCB时别忘了将封装DIODE的端口改为A、K）4.三极管：NPN，NPN1和PNP，PNP1；引脚封装：TO18、TO92A（普通三极管）TO220H（大功率三极管）TO3（大功率达林顿管）以上的封装为三角形结构。

T0-226为直线形，我们常用的9013、9014管脚排列是直线型的，所以一般三极管都采用TO-126啦！5、效应管：JFETN（N沟道结型场效应管），JFETP（P沟道结型场效应管）MOSFETN（N沟道增强型管）MOSFETP（P沟道增强型管）引脚封装形式与三极管同。

6、电感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通电感），INDUCTOR V AR、INDUCTOR3、INDUCTOR4（可变电感）8.整流桥原理图中常用的名称为BRIDGE1和BRIDGE2，引脚封装形式为D系列，如D-44，D-37，D-46等。

9.单排多针插座原理图中常用的名称为CON系列，从CON1到CON60，引脚封装形式为SIP系列，从SIP-2到SIP-20。

protel99常用元件的电气图形符号、名称和封装形式

发光二极管：RB.1/.2
集成块： DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8
贴片电阻
0603表示的是封装尺寸与具体阻值没有关系
但封装尺寸与功率有关通常来说
0201 1/20W
0402 1/16W
0603 1/10W
0805 1/8W
1206 1/4W
瓷片电容：RAD0.1-RAD0.3。其中0.1-0.3指电容大小，一般用RAD0.1
电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。一般<100uF用
RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6
二极管： DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4
无极性电容 RAD
电解电容 RB-
电位器 VR
二极管 DIODE
三极管 TO
电源稳压块78和79系列 TO－126H和TO-126V
场效应管和三极管一样
整流桥 D－44 D－37 D－46
单排多针插座 CON SIP
双列直插元件 DIP
晶振 XTAL1
电阻：RES1，RES2，RES3，RES4；封装属性为axial系列
，可用AXIAL0.4,AXIAL0.5等等。现将常用的元件封装整理如下：
电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0
无极性电容 RAD0.1-RAD0.4
有极性电容 RB.2/.4-RB.5/1.0
二极管 DIODE0.4及 DIODE0.7
石英晶体振荡器 XTAL1

protel99se常用封装库元件与分立元件库

protel99se常用封装库元件&分立元件库（三份资料汇总）资料一：1.电阻固定电阻：RES 半导体电阻：RESSEMT 电位计：POT 变电阻：RVAR 可调电阻：res12.电容定值无极性电容；CAP 定值有极性电容;CAP 半导体电容：CAPSEMI可调电容：CAPVAR3.电感：INDUCTOR4.二极管：发光二极管：LED5.三极管:NPN16.结型场效应管：场效应管场效应管9.继电器：RELAY. LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS13.开关;sw_pb原理图常用库文件：Miscellaneous Dallas Intel Protel DOS SchematicPCB元件常用库：General资料二：_________________________________________________________________________Q:在protel99se中调出power objects的时候，调出的竟然是上下滚动条——不能用power objectsA：VIEW（视图）----TOOLBARS（工具条）----Customize（定制）----右键单击POWER OBJECTS（电源工具栏）----Edit...（编辑）----找到Position栏----将其换成Fixed TOP！ OK！！！！！！！！！！Q: 第一次使用，在Documents建立了一个新的sheet后总是出现一个Lock对话框，里面是Lock Properties,然后有一把钥匙的形状，旁边写着Available Access Code,再旁边是三个选项分别是Add,Remove和Edit。
