电动工具转子绕法基本知识

合集下载

电动工具转子绕法基本知识 共30页

电动工具转子绕法基本知识 共30页
2)单波: 所有N极下的线圈串联成一条支路,S极下的线圈串联成另一条支路, 电枢支路数 = 2 线圈的头和尾相隔一些换向片 (2极电机所连接的换向片是相邻的)
3)复叠 4)复波 5)混合
11
这些绕组的主要区别在于:从电刷端看进去,电枢绕组形成了不同数 目的并联支路数
生产实践中大多数采用单叠或单波绕组 在小型换向器式电机上几乎都是采用单叠绕组
中被不断地磨损和加厚
8
1.8 转子电阻
转子电路由24个小线圈串联而成; 一个线圈头、另一个线圈尾、
换向片三者相联结; 换向器的铜片与铜片之间以云母片绝缘,
但之间却是被1个线圈所短接; 片间电阻:1个线圈与23个线圈并联电阻; 对角电阻:12个线圈与12个线圈并联电阻; Rb=R180*4*(K-1)/K2
14
2.5 寻找起钩?
图纸的起钩究竟在转子的什么位置?
若以第一组所绕线圈为例,上图的起钩即绕线的第一个挂钩;
若以转子最后一槽线圈为例,上图的起钩对应于倒数第三钩。 若以转子下一个虚拟线圈为例,上图的起钩对应于转子尾钩。
结论:任意一槽的线圈都有一个起始钩,12槽就有12个起始钩。
图纸上的起始钩
按应用领域分: 驱动电机 控制电机
2
1.2 常见电机
异步电机 结动机
(广泛地应用在工业设备上,如机床、矿山机械、中央空调等) 单相交流异步电动机(广泛地应用家用电器上,风扇、冰箱、油 烟机等)
同步电机 转速与频率之间有严格的关系 n=60f /p,故谓这同步。 (主要用于发电机,现代工农业生产所需电能几乎都是有同步发电
串激电机技术讲座
1
第一节 电机常识
1.1 电机分类
电 机:机械能与电能相互转换的一种器械

跑步机直流电机转子绕线方法

跑步机直流电机转子绕线方法

跑步机直流电机转子绕线方法
跑步机直流电机转子绕线方法是将电机转子上的线圈绕绕而成,以实现电机运转的关键步骤。

转子绕线的方法有多种,下面将介绍其中的一种常用方法。

在进行转子绕线前,需要准备好所需材料和工具,包括电机转子、绕线线圈、绝缘胶带、绝缘漆、焊锡、焊台等。

第一步,将绕线线圈固定在电机转子上的绕线凹槽中。

将线圈的一端连接到电机转子上的一个引线,并用绝缘胶带固定。

确保线圈牢固地固定在转子上。

第二步,开始绕线。

将线圈的一端固定在绕线凹槽的起始位置,并沿着绕线凹槽的方向依次绕圈。

可以使用绝缘胶带或绝缘漆在绕线过程中将线圈固定在绕线凹槽上,确保线圈不松动。

第三步,完成绕线后,将线圈的另一端连接到电机转子上的其他引线,使用焊锡进行焊接。

确保焊接牢固可靠,并使用绝缘胶带或绝缘漆保护焊接处。

第四步,检查绕线的质量和连接的可靠性。

检查线圈是否牢固地固定在绕线凹槽上,以及焊接处是否牢固可靠。

进行绝缘处理。

使用绝缘胶带或绝缘漆对整个绕线部分进行绝缘处理,以保护线圈和焊接处免受外界环境的影响。

以上就是跑步机直流电机转子绕线方法的一种描述。

需要注意的是,在实际操作过程中,可能会根据具体的电机和绕线要求进行适当的调整和改变。

操作时应注意安全,并遵守相关的操作规范。

电动工具绕组的嵌绕形式

电动工具绕组的嵌绕形式

电动⼯具绕组的嵌绕形式电动⼯具串励电动机转⼦绕组是单叠式绕组,⼀般采⽤⼿绕嵌线,按绕组的嵌线次序,绕组的嵌绕形式有叠绕法、V形对绕法、平⾏对绕法、⼗字形对绕法四种。

叠绕法其缠绕特点是以槽排列顺序为嵌绕顺序,从1号槽开始按元件节距缠绕第⼀个元件线圈,在顺槽号从第⼆号槽按元件节距缠绕第⼆个元件线圈,直到嵌满所有转⼦绕组,这样绕法的后绕线匝是叠在先绕线匝上的(可从端部看出),称为叠绕法。

优点:绕线简单,不易出错,奇数槽或偶数槽均能采⽤,适应性⼴。

缺点:后绕的元件线匝要⽐先绕的长,是绕组运⾏时的两⽀路电流不平衡,使换向困难,难保证机械平衡。

应⽤:多应⽤于功率较⼩的电动机中。

对绕法缠绕特点是依次连绕,从1号槽开始按元件节距缠绕第⼀个元件线圈,第⼀个元件线圈匝数绕满后,第⼆个元件线圈则以该退出槽为开始槽顺槽序嵌绕,依次连绕满整个转⼦绕组。

第⼀个元件线圈与第⼆个元件线圈在端部成“V”形相对,故称为V形对绕法。

优点:所缠绕的元件匝长基本相同,电⽓性能和机械平衡性都⽐叠绕法要好。

缺点:嵌线⽐叠绕法要⿇烦。

应⽤:只适⽤于奇数槽的转⼦,⼀般应⽤于奇数槽的功率较⼤的电动机中。

平⾏对绕法当转⼦总成铁⼼为偶数槽时,嵌绕完第⼀个元件后,在对⾯的对称位置嵌绕第⼆个元件,第⼀组结束;再在2号槽开始绕第2⾜的第⼀个元件,然后再对⾯的对称位置嵌绕第⼀个元件,第2组结束。

在此原则下,⼀直将整个转⼦绕完,但必须保证节距正确。

优点:平⾏对绕法⽐V形对绕法有较好的机械平衡性。

缺点:但嵌绕次序必须分组进⾏。

应⽤:⼀般⽤在功率较⼤的偶数槽转⼦。

⼗字平⾏对绕法当转⼦铁⼼的槽数除以8为整数时,可采⽤更为对称平衡的对绕⽅法,除每组要求对称外,另⼀组还必须成⼗字对称,称为⼗字平⾏对绕法,该⽤法在电动⼯具串励电动机⽤转⼦中很少应⽤,不详细介绍。

【⼩经验】对于奇数槽转⼦,在⼿⼯嵌线时,为保证电⽓性能和机械平衡性,⼀般采⽤V形对绕法来代替叠绕法。

转⼦绕组的嵌绕形式及其相关关系转⼦绕组的嵌绕形式主要与铁⼼槽数有关。

角磨机转子绕制技巧

角磨机转子绕制技巧

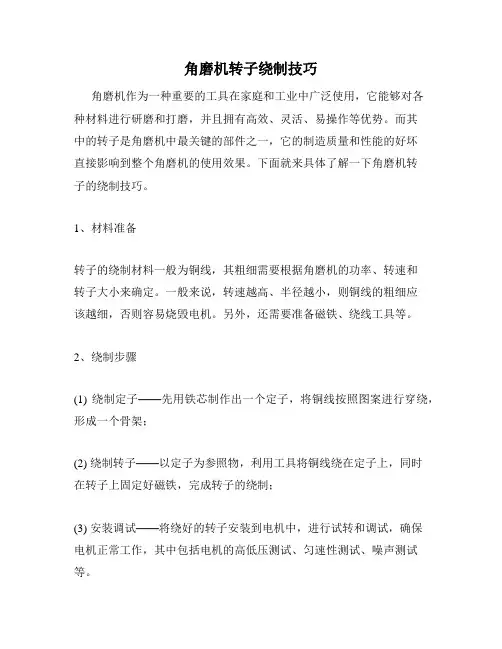

角磨机转子绕制技巧
角磨机作为一种重要的工具在家庭和工业中广泛使用,它能够对各
种材料进行研磨和打磨,并且拥有高效、灵活、易操作等优势。

而其
中的转子是角磨机中最关键的部件之一,它的制造质量和性能的好坏
直接影响到整个角磨机的使用效果。

下面就来具体了解一下角磨机转
子的绕制技巧。

1、材料准备
转子的绕制材料一般为铜线,其粗细需要根据角磨机的功率、转速和
转子大小来确定。

一般来说,转速越高、半径越小,则铜线的粗细应
该越细,否则容易烧毁电机。

另外,还需要准备磁铁、绕线工具等。

2、绕制步骤
(1) 绕制定子——先用铁芯制作出一个定子,将铜线按照图案进行穿绕,形成一个骨架;
(2) 绕制转子——以定子为参照物,利用工具将铜线绕在定子上,同时
在转子上固定好磁铁,完成转子的绕制;
(3) 安装调试——将绕好的转子安装到电机中,进行试转和调试,确保
电机正常工作,其中包括电机的高低压测试、匀速性测试、噪声测试等。

3、注意事项
(1) 绕制过程中应注意绕线的密度、方向和间隙,特别是在磁铁安装时要注意对准,否则容易造成电机失衡或者烧毁。

(2) 绕制转子的铜线粗细应该适当,以避免电机负荷不够或者轻载时过分造成能源损失。

(3) 在安装调试过程中,应按照标准进行测试,特别是在匀速性测试和噪音测试中要重视。

角磨机转子的绕制技巧需要结合具体的使用要求和制造工艺来确定,需要严格按照标准流程进行操作,这样才能制造出质量可靠、性能优良的电机,为角磨机的工作提供强有力的支持。

电锤转子绕线方法

电锤转子绕线方法

电锤转子绕线方法随着科技的不断发展,电机已经成为现代化生产中不可或缺的重要设备之一。

而电机的核心部件之一就是转子,它是电机中承担转动任务的部件,其结构和制作工艺的好坏直接影响着电机的性能和使用寿命。

而电锤转子作为一种常见的转子类型,其绕线方法也是十分重要的,本文将详细介绍电锤转子绕线方法。

一、电锤转子的概念和结构电锤转子是电机中常见的转子类型之一,一般用于小功率电机。

其结构主要由转子铁芯、绕组和端环组成。

转子铁芯是电机中承担转动任务的部件,绕组则是将电能转化为机械能的载体,端环则是将绕组固定在转子铁芯上的一种固定装置。

电锤转子相对于其他转子类型,其结构简单,重量轻,成本低廉,因此被广泛应用于小功率电机中。

二、电锤转子绕线方法电锤转子的绕线方法主要有单层绕和双层绕两种。

其中单层绕是指绕线只在转子铁芯上一侧进行,而双层绕则是指绕线在转子铁芯两侧分别进行。

下面将分别介绍这两种绕线方法。

1. 单层绕单层绕是电锤转子中常见的绕线方法之一,其特点是绕线只在转子铁芯一侧进行。

其具体步骤如下:(1)根据电机的功率和转速要求确定绕组匝数和线径,制作绕组。

(2)将绕组固定在转子铁芯上,注意绕组匝数要均匀,不能出现交叉或缺口现象。

(3)将绕组两端引出,通过端环与定子绕组相连接。

单层绕的优点是绕线简单,制作工艺相对简单,成本低廉。

其缺点是转子铁芯只有一侧绕线,导致绕组的空间利用率低,电机效率不高。

2. 双层绕双层绕是电锤转子中另一种常见的绕线方法,其特点是绕线在转子铁芯两侧分别进行。

其具体步骤如下:(1)根据电机的功率和转速要求确定绕组匝数和线径,制作绕组。

(2)将绕组分别固定在转子铁芯的两侧,注意绕组匝数要均匀,不能出现交叉或缺口现象。

(3)将绕组两端引出,通过端环与定子绕组相连接。

双层绕的优点是绕组空间利用率高,电机效率高,但其制作工艺相对复杂,成本较高。

三、电锤转子绕线注意事项在进行电锤转子绕线时,需要注意以下事项:(1)绕组匝数要均匀,不能出现交叉或缺口现象,以保证电机的性能。

电动工具转子绕法基本知识.ppt

电动工具转子绕法基本知识.ppt

每一槽的起始钩
15
寻找尾钩?
任意一槽的线圈都有一个尾钩,12槽就有12个尾钩。
(图纸上的起始钩
每一槽的起始钩)
图纸上的尾钩
每一槽的尾钩
U=1,顺着叠绕方向,每二钩 U=2,顺着叠绕方向,第三钩
16
2.6 怎么观察偏钩?-图纸
寻找图纸上的尾钩(第23钩) 以线圈所在的槽与尾钩来比较,一般以靠近尾钩的槽。
2.2 单叠绕组
Y1: 第一节距,即一个线圈的两个有效边之间的跨距
Y2: 第二节距,即前一个线圈的次边到后一线圈的首边之间的跨距
Y: 合成节距,两上相邻线圈的首边之间的跨距
YK:每一个线圈首端与尾端所联结的两个换向片之间的跨距
1 23456
1 23456
Y1+Y2=Y=YK= 1
Y1+Y2=Y=YK= -1
12
2.3 单波绕组
K1 2 3 4 5 6 Y1+Y2=Y=YK=(k-1)/P
K1 2 3 4 5 6 Y1+Y2=Y=YK=(k+1)/P
13
2.4 生产中实用的绕线图
钩 对 槽
Z=12
槽数
U=2
虚槽数
起 K=Z*U=24 换向片数 始 钩
换向器
ABC
A BC
铁芯
①左飞叉:红线 右飞叉:绿线 ②红线头与绿线尾绕在同一钩子上 ③这组红色圈与换向器连接关系(偏移) ,适用于任意槽内的一组线圈。
常规 A+B=K-1=11
XMJ 更简单
22
例1
A B
B=9钩
A=17钩
A B
移位设置 17 , 9 , 16 , 8 , 17 (15°C)16 , 10 , 15 , 9 , 16

直流电机转子绕制方法-概述说明以及解释

直流电机转子绕制方法-概述说明以及解释

直流电机转子绕制方法-概述说明以及解释1.引言1.1 概述直流电机是一种常见的电动机,其转子是电机的重要组件之一。

转子的绕制方法直接影响到电机的性能和效率。

本文将介绍直流电机转子的绕制方法,包括传统的绕制方法和新型的绕制技术。

通过比较不同的绕制方法,可以找到最适合特定应用的转子绕制技术,从而提高电机的性能和效率。

1 概述部分的内容json"1.2 文章结构": {"本文将首先介绍直流电机转子绕制方法的概述,包括其背景和重要性。

然后将详细描述两种不同的转子绕制方法,分别阐述其工艺流程、优缺点及适用范围。

最后,通过结论部分对两种方法进行对比分析,总结它们的特点和应用场景,展望未来可能的发展方向。

"}章结构部分的内容1.3 目的本文的目的是探讨直流电机转子绕制的方法,为读者提供关于转子绕制的详细指导。

通过介绍不同的绕制方法,帮助读者了解直流电机转子绕制的原理和步骤,以及选择最适合自己需求的方法。

同时,通过深入分析转子绕制过程中可能遇到的问题和解决方案,希望读者能够更加熟练地掌握直流电机转子绕制的技术,提高工作效率和质量。

最终,本文旨在促进直流电机领域的发展,推动转子绕制技术的创新和进步。

2.正文2.1 直流电机转子绕制方法概述直流电机转子绕制是直流电机制造过程中的关键环节,直流电机的性能和效率都直接受到转子绕制质量的影响。

直流电机转子绕制方法主要包括手工绕制和机器绕制两种方式。

手工绕制是指操作工人使用手工的方式将绕组线一圈一圈地缠绕在转子铁芯上,这种方法具有工艺简单、成本低的特点,适用于小批量生产和定制化需求。

但是手工绕制存在人为因素的影响,容易出现绕组松紧不均匀、接触不良等质量问题。

机器绕制是应用数控设备或自动化装备进行转子绕制,通过设定程序进行自动化操作,保证了绕制的精度和一致性。

机器绕制具有高效、高质、高稳定性的特点,适用于大规模生产和标准化生产。

但是机器绕制设备投资较高,需要专业的技术人员进行操作和维护。

角磨机转子绕制技巧

角磨机转子绕制技巧

角磨机转子绕制技巧角磨机是一种常见的电动工具,广泛应用于金属加工、木工加工、石材加工等领域。

在使用角磨机进行加工时,转子绕制技巧是非常重要的一环,它直接影响到加工效果和加工质量。

下面,我们就来详细了解一下角磨机转子绕制技巧。

我们需要了解角磨机的转子结构。

角磨机的转子由转子铁芯、绕组和集电环组成。

其中,绕组是转子的核心部分,它决定了转子的电性能和机械性能。

因此,在进行转子绕制时,我们需要注意以下几点:1. 绕组的匝数和线径要合理。

绕组的匝数和线径是决定转子电性能的重要因素。

匝数过多会导致转子电阻过大,影响转子的启动和运行;线径过细会导致绕组容易烧毁,线径过粗会导致绕组难以绕制。

因此,在进行绕制时,需要根据转子的具体要求,选择合适的匝数和线径。

2. 绕组的绕制方式要正确。

绕组的绕制方式有两种,分别是手工绕制和机器绕制。

手工绕制需要技术娴熟的工人进行,绕制速度慢,但可以根据实际情况进行调整;机器绕制速度快,但需要根据转子的具体要求进行设置,否则容易出现绕组不均匀的情况。

3. 绕组的绕制材料要优质。

绕组的绕制材料包括绕线和绕带两种。

绕线是绕组的主要材料,需要选择质量好、导电性能好的铜线;绕带是绕组的辅助材料,需要选择质量好、耐高温、耐磨损的材料。

4. 绕组的绕制过程要注意安全。

绕制过程中需要注意安全,避免发生电击、烧伤等事故。

在绕制时,需要戴好手套、护目镜等防护用品,同时要注意绕线的绝缘性能,避免绕线接触到金属部件。

角磨机转子绕制技巧是非常重要的一环,需要我们在绕制过程中认真把握,确保绕组的质量和性能。

只有这样,才能保证角磨机的加工效果和加工质量。

转子的绕线方法

转子的绕线方法

转子的绕线方法
嘿,朋友们!今天咱就来讲讲转子的绕线方法。

你们知道吗,这转子绕线就像是给机器织一件特别的毛衣!
想象一下,要是你想给一个小机器人织毛衣,那得从哪儿开始呢?对啦,就是先选好线呀!绕转子的线也有很多讲究呢。

比如说,有些线要特别细,就像头发丝儿似的,这样才能绕得很紧密;有些线得很结实,就像大力士的胳膊,能承受各种力量。

那怎么绕呢?哎呀呀,这可不能马虎!你得小心翼翼地一圈一圈绕上去,就像给宝贝盖被子似的,得轻柔但又要认真。

比如说,先从这头开始,慢慢绕啊绕,绕到那头,可别着急,一着急就容易出错哦!就好像你走路,要是走太快不看路,那不就容易摔跤嘛!
然后呢,绕的时候还得注意角度,不能歪歪扭扭的,得整整齐齐的,不
然这转子可就不“听话”啦!这就好比你叠衣服,歪七扭八的多难看呀,得平平展展才行呢。

我曾经就试过自己绕转子,哎呀,那过程可真是既紧张又兴奋!一边绕一边想:“我能不能绕好呢?”会不会绕出个超级棒的转子呢?等绕完了,看着自己的成果,那感觉,就像自己创造了一个小奇迹!
其实啊,转子的绕线方法说难也不难,只要你有耐心,有细心,就一定能学会!你们想想,要是自己亲手给转子穿上这件“特别的毛衣”,让它能欢快地转动起来,那多有成就感呀!所以呀,别害怕,大胆去尝试吧!
总之,转子的绕线就是个需要耐心和技巧的活儿,只要用心去做,就能做好!。

转子绕线

转子绕线
轉子繞線及挂勾方法
編寫:陳國興 主講:陳國興
批準:俞從高先生
基本知識簡介
為什麼轉子要繞線? 串激電機、 直流電機的定子磁場不是旋 轉磁場, 電機轉動有賴於該磁場中的載流 導體所受到的磁場力形成的電磁轉矩.為 了使該導體成為載流導體,則必須在轉子 上繞線,並通以電流.
基本知識簡介
度,單/分槽繞線,挂勾方向(分度方向),繞 線方向, 挂勾數量. 線徑----指漆皮線裸線直徑.以mm為單位. 線型----如AIW(特高溫線,耐熱溫度220° C), AI-EIW(雙層漆膜超高溫線200° C),EIW (高溫線180° C),PEW(中溫線 155° C),UEW(低溫線130° C).
基本知識簡介
線徑小於/等於Φ0.20時,漆皮線在挂勾后 沿風車骨頸多旋轉360° (即繞多一圈).
基本知識簡介
分度方向有:順時針(CW) 反時針(CCW) 分度方向為順時針(CW)繞線見下圖:
基本知識簡介
分度方向為反時針(CCW)線見下圖:
基本知識簡介
繞線方向有:順時針(CW) 反時針(CCW) 繞線方向為順時針(CW)繞線見下圖: 入線
基本知識簡介
疊繞式繞組----在轉子上直接繞線,以9槽 9辦為例,則節距y=4(即表示線跨5個芯片 槽,為1--5槽),先在1--5槽間繞第一個線圈, 再在2--6槽間繞第二個線圈,以此類推分 別再在以下槽繞線:3--7,4--8,5--9,6--1,7-2,8--3,9--4.
基本知識簡介
下面以疊繞式為主講述繞線方法. 單槽、順時針分度繞線
基本知識簡介
單槽、反時針分度繞線圖
基本知識簡介
分槽、順時針分度繞線
基本知識簡介
分槽、反時針分度繞線

转子绕线与挂勾方法教程

转子绕线与挂勾方法教程

基本知識簡介
分槽繞線----第一挂線銅耳先不挂線,從第 二挂線銅耳開始,挂線入第一入線芯片槽, 以后第3及第4銅耳分別挂線入第二槽,按 此順序,最后挂第一銅耳入第一槽.此方式 用於銅頭槽數為芯片槽數2倍的轉子 (如:8槽16辦和12槽24辦的轉子),銅頭槽 與芯片槽的關系不是一一對應.(即第一槽 第一槽 之第一組線圈最后繞).分槽繞線之目的: 之第一組線圈最后繞 降低線圈端面高度.
基本知識簡介
線徑小於/等於Φ0.20時,漆皮線在挂勾后 沿風車骨頸多旋轉360°(即繞多一圈).
基本知識簡介
分度方向有:順時針(CW) 反時針(CCW) 分度方向為順時針(CW)繞線見下圖:
基本知識簡介
分度方向為反時針(CCW)線見下圖:
基本知識簡介
繞線方向有:順時針(CW) 反時針(CCW) 繞線方向為順時針(CW)繞線見下圖: 入線
下面以疊繞式為主講述繞線方法. 單槽、順時針分度繞線
基本知識簡介
單槽、反時針分度繞線圖
基本知識簡介
分槽、順時針分度繞線
基本知識簡介
分槽、反時針分度繞線
基本知識與實例
如何識別第一入線芯片槽(簡稱:第一槽)? 用只繞第一組線 的轉子檢查,第一 入線芯片槽如右 圖示.
第一入線芯 片槽位置基本知識與實例基 Nhomakorabea知識簡介
漆皮線“2-UEW 0.10”表示絕緣漆膜厚度 為“2種”、絕緣漆膜種類為低溫線、芯 線導體直徑為Φ0.10mm.絕緣漆膜厚度 有:0種、1種、2種、3種.其中0種的漆膜 :0 1 2 3 . 0 厚度最厚,3種的最薄(數字越大漆膜越薄).
基本知識簡介
圈數----如49T×12±0T,表示:12槽,每槽漆皮繞 49圈,公差為0圈. 銅頭角度----常有:槽對槽,槽對左芯片邊,槽對 右芯片邊,槽對風車骨,槽對風車骨左邊,槽對風 車骨右邊…… 單槽繞線----第一挂線銅耳入第一入線芯片槽, 按順序繞線.此方式用於銅頭(換向器)槽數與芯 片槽數相等的轉子.銅頭槽與芯片槽相對位置一 一對應.

电锤转子绕线方法

电锤转子绕线方法

电锤转子绕线方法电锤转子绕线方法是一种实用而简单的技术,灵活地用于安装、拆卸电机、变压器、马达、空调设备等机械设备的电器部件的绕线工作。

它能够把电气设备的接线困难的问题解决掉,从而替代人工操作,提高生产效率、改善气密性和可靠性。

电锤转子绕线方法的实现过程分为:安装转子绕线器、拆卸转子绕线器、绕线引出线、安装转子绕线器、将轴承安装到转子绕线器上,并将轴承和电机的转子接通以及最后连接入线夹。

首先,安装转子绕线器,将转子绕线器安装在电机的转子上,它具有三个部分:一是转子绕线头,用于安装电缆;二是轴承,它的作用是使转子的旋转更加稳定;三是安装螺丝,用于将轴承安装转子绕线头。

拆卸转子绕线器,将轴承从转子绕线头中取出,然后将转子绕线头取下,从而可以拆下旧引线,并将新引线安装在头部。

绕线引出线时,从转子绕线头出口出来的引线剥离至适当长度,被剥离的引线必须要有好的导电性以及足够的长度,新的引线也应当与被剥离的引线相同,长度也应该相同。

安装转子绕线器,将引线安装在转子绕线头的侧壁上,并用不锈钢螺钉将其固定,使其与轴承安装面保持相对稳定,以确保其可靠性。

将轴承安装到转子绕线头上,轴承应安装在转子绕线头内部,以及转子的外部圆筒上,使其能够在转子和转子绕线头之间进行旋转,从而提高其稳定性。

将轴承和电机的转子接通,将轴承安装在转子上,并将轴承和转子绕线头之间的可调螺母安装在电机端,以便电机的转子可以旋转在转子绕线头上。

最后,将转子绕线头的入线夹连接到电机上,将转子绕线头的出线夹连接到电机上,并且确保夹子安装在电机上;最后,将轴承安装在转子绕线头上,使其能够随电机旋转,结束整个转子绕线过程。

电锤转子绕线方法不仅节约了工作时间,而且能够提高绕线质量和可靠性,可以改善机器设备的密封性。

因此,它在各种机械设备的接线工作中得到了大量应用,使电气设备的接线变得更加灵活、可靠、安全。

电动机转子线圈的绕线方法有什么讲究

电动机转子线圈的绕线方法有什么讲究

电动机转子线圈的绕线方法有什么讲究转子绕组基本上分鼠笼型和绕线型两类。

鼠笼型结构较简单,其绕组过去为嵌铜条,目前多数采用浇铸铝,特殊的双鼠笼转子具有两组鼠笼条。

绕线型转子绕组与定子绕组相同,也分迭式与另外一种波型绕组。

波型绕组的外形与迭式绕组相似,但布线方式不同,它的基本元件不是整个线圈,而是单匝单元线圈,嵌装后需逐个焊接成线圈组。

波形绕组一般应用于大型交流电动机的转子绕组或中大型直流电动机的电枢绕组。

马达绕线,需要先了解马达基础原理。

磁场中运动导线的感应电压方程式(无负载时)导线上的感应电压(e)=导线速度(v) x 磁通密度向量(B) x 导线在磁场中的长度(l)。

e = v x B x l当马达运转到一个稳定速度时,(e)值上升到等于外电压(V),电流趋近于零,这时的速度方程式等于:导线速度(v) = 外电压(V) / (磁通密度向量(B) x 导线在磁场中的长度(l))。

v = V / (B x l) 所以,在外电压不变的情况下,导线速度(v)是与导线长度(l)成反比。

也就是:导线愈短,速度愈快。

但也不能过短,否则起动电流过大,马达动不了。

其实绕线有许多种方法。

原则是:导线愈长,扭力愈大,速度愈慢。

反之,导线愈短,扭力愈小,速度愈快。

至于有些利用跳线(绕线次序变动)方式,强调有意想不到的效果,因找不到理论的根据,且本人认为绕线的平顺重于一切。

拼装马达、首先将两块磁铁装到电机外壳两侧,然后将缠绕好漆包线的电机轴芯插入到电机外壳中,最后将电机与电机外壳的盖子装上就完成了。

注意:漆包线的直径从0.4—0.7mm不等,根据漆包线的直径大小就有不同的绕法,如0.6mm直径以上的就只能用单线绕法,0.45mm到0.57mm 的直径就可以用双线绕法,0.4mm到0.5mm直径的漆跑线可以使用三线绕法。

所要克服的跑道不同绕法也就不同,如需要较大耐力的跑道就可用直径小的漆包线单线绕多圈,如用0.45mm单线绕28圈左右,超级直线跑道可用0.7mm的漆包线绕9圈,对于大坡道型跑道如闪电飞龙环则可用0.62mm漆包线13圈,而综合型跑道如五轨巨龙可用0.51漆包线双线绕9圈。

转子绕法、偏槽.ppt

转子绕法、偏槽.ppt
11第二节第二节绕组基本原理绕组基本原理21换向器式电机绕组分类同一极下的线圈串联成一条支路电枢支路数电机的极数每一个线圈的的头和尾连接在两个相邻的换向片上所有n极下的线圈串联成一条支路s极下的线圈串联成另一条支路电枢支路数线圈的头和尾相隔一些换向片2极电机所连接的换向片是相邻的5混合122222单叠绕组单叠绕组这些绕组的主要区别在于
17
2.6 怎么观察偏钩?-转子绕线示意图(360°整组绕法)

寻找转子绕线示意图上的尾钩(第23钩) 以线圈所在的槽与尾钩来比较。
偏槽
A A B C
B C
槽中心线
线圈中心线

常规绕线:本槽比每三钩(1槽2钩)
顺叠绕方向的第三钩
18
360°留底线法
寻找转子绕线示意图上的起钩(第20钩) 以线圈所在的槽与起钩来比较。
结论:比槽、比尾钩
22
2.7 判定依据?


槽、钩数(由于一个线圈有两个线头,而一个换向片 上联接着两个线头(一个线圈的始端和串联着的线圈 的末端),因此线圈数也必然等于换向片数,也就是 也几片换向片就有几个线圈),槽、钩对齐情况 (左、右)偏几钩 叠绕方向(右叠绕、左叠绕) 留底与否(留底为第1槽先绕1个线圈,最后再绕上第 2个线圈,整组为第1槽就绕完两个线圈。)

直流电机 良好的调速性能差,但有电刷的机械磨损 电磁式直流电动机(功率较大,用于轧钢机械、纺织机械等) 永磁式直流电动机(功率较小,用于汽车、小家电)

串激电机 启动力矩大,转速与电源频率无关 (电力机车、电动工具、小家电)
3
1.3 串激电动机
串激电动机特点 1)可交流、直流两用; 2)转速高,一般8000~35000转/分; 3)调速方便(调压调速),且转速与电源频率无关; 4)启动转矩大,4~6倍额定转矩; 5)机械特牲较软,过载能力强; 6)体积小,用料省; 7)不足:碳刷和换向器有磨损、换向火花、电磁干扰等 主要用途 1)电动工具(电钻、角磨、电锯、砂光机、电刨) 2)园林工具(割草机、修枝剪、电链锯) 3)医疗器械(牙床机) 4)家用电器(吸尘器、电吹风、榨汁机、滚筒洗衣机)
