电磁继电器基本知识介绍
电磁继电器基本知识介绍

二、触点
�时间参数:
二、触点
�动作、释放时间表示继电器响应的快慢, 可推算出继电器的最高切换频率,一般为 动作时间和释放时间总和的10倍以上。
二、触点
�回跳时间表示触点闭合瞬间,触点接通、 断开周期的时间,类似球落到地面过程 中,第一次接触地面到平稳的停在地面上 的时间。
回跳对继电器的电寿命影响较大,一 般对于同一款继电器,回跳时间长的产品 早期失效的概率大于回跳时间短的产品, 因为回跳过程中触点断开的距离很小,触 点间的电弧对触点损伤较为剧烈。
�介质耐压:指在规定时间内,在互不相 连的导电部分之间施加一定电压时,漏电 流小于规定值时的电压值。
四、性能
�环境温度:继电器可正常使用的环境温 度,一般以温度范围表示。 一般继电器中 漆包线的耐温最差,因此可用下式推算:
环境温度=绝缘系统最高工作温度-线圈 温升
F级绝缘系统最高工作温度:155℃ H级绝缘系统最高工作温度:180℃ B级绝缘系统最高工作温度:135℃
尽可能的避免仪 表和导线电阻对测 量值的影响。
二、触点
�机械清洁 当触点闭合时,金属表面会相互碰撞
数次,导致有效触点范围内的弹性变形以 及薄层的机械损坏。
二、触点
�电子清洁 导电不良的氧化层也会在以下因素下而
被破坏: 1)电压(烧结) 2)电流(触点加热) 3)高温(电弧产生的高温)
注意灰尘、皮屑等颗粒异物难于通过触 点自身的清洁作用去除,因此要严格控制颗 粒异物污染。
RT I (防尘、不防水)
防焊剂型 Flux proofed
RT II
(可防未触及底座的液体)
塑封型 Wash tight
RT III (短时间防水)
密封型 Sealed或Hermetically
继电器基础知识大全.(DOC)

继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。
当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。
这样吸合、释放,从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁,而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器(SSR)的工作原理和特性固态继电器是一种两个接线端为输入端,另两个接线端为输出端的四端器件,中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型,以光电隔离型为最多。
二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同,可以是交流电压,也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻,可以通过万能表测量。
3、吸合电流是指继电器能够产生吸合动作的最小电流。
初三物理电磁继电器知识点

初三物理电磁继电器知识点一、电磁继电器的结构。
1. 主要部件。
- 电磁继电器由电磁铁、衔铁、弹簧、动触点和静触点等部分组成。
- 电磁铁是电磁继电器的核心部件,它由线圈和铁芯组成。
当线圈中有电流通过时,电磁铁会产生磁性。
- 衔铁可以被电磁铁吸引,衔铁的运动带动动触点与静触点的接通或断开。
- 弹簧的作用是当电磁铁失去磁性时,将衔铁拉回原来的位置,使触点恢复到初始状态。
二、电磁继电器的工作原理。
1. 基本原理。
- 电磁继电器是利用电磁铁控制工作电路通断的开关。
- 当电磁铁线圈中有较小的电流通过时,电磁铁产生磁性,吸引衔铁,使动触点与静触点接触(或分离),从而接通(或断开)工作电路。
- 例如,在水位自动报警器中,当水位上升到一定高度时,控制电路中的水位传感器使电磁铁所在电路接通,电磁铁产生磁性吸引衔铁,工作电路中的警铃电路被接通,警铃发声报警。
2. 控制电路与工作电路。
- 控制电路:由电磁铁、电源、开关等组成,通常是一个低压、弱电流的电路。
这个电路的通断决定了电磁铁是否有磁性。
- 工作电路:由用电器(如电动机、灯泡、警铃等)、电源、动触点和静触点等组成,是一个高压、强电流的电路。
电磁继电器起到了用低电压、弱电流电路来控制高电压、强电流电路的作用。
三、电磁继电器的应用。
1. 实现自动控制。
- 在自动控制设备中广泛应用,如温度自动控制系统。
当温度升高到一定值时,温度传感器使控制电路中的电磁铁工作,从而控制工作电路中的制冷设备启动,降低温度。
2. 远距离操作。
- 可以实现远距离控制。
例如,在大型工厂中,操作人员可以在控制室通过控制电路中的开关,利用电磁继电器来控制工作电路中的大型机器设备的启动和停止,避免操作人员直接接触高电压、强电流设备,保障人身安全。
3. 用低电压控制高电压。
- 在电力系统中,利用电磁继电器,用安全的低电压电路控制高电压电路的通断。
如变电站中的一些控制操作,通过电磁继电器可以方便、安全地控制高压线路的连接和断开。

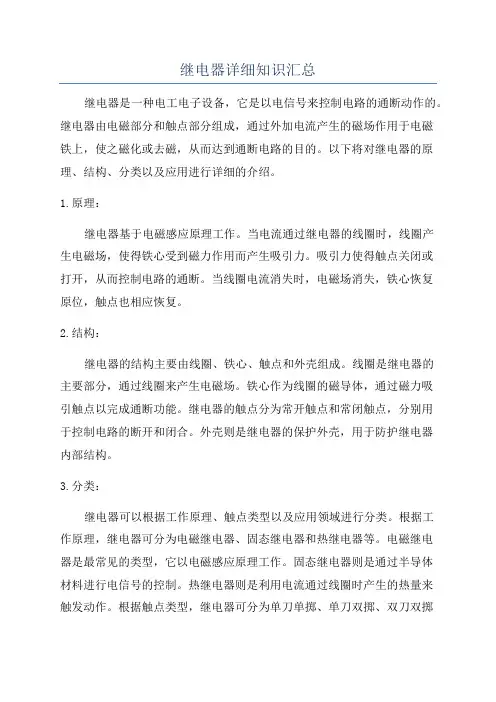

继电器详细知识汇总

继电器详细知识汇总继电器是一种电工电子设备,它是以电信号来控制电路的通断动作的。
继电器由电磁部分和触点部分组成,通过外加电流产生的磁场作用于电磁铁上,使之磁化或去磁,从而达到通断电路的目的。
以下将对继电器的原理、结构、分类以及应用进行详细的介绍。
1.原理:继电器基于电磁感应原理工作。
当电流通过继电器的线圈时,线圈产生电磁场,使得铁心受到磁力作用而产生吸引力。
吸引力使得触点关闭或打开,从而控制电路的通断。
当线圈电流消失时,电磁场消失,铁心恢复原位,触点也相应恢复。
2.结构:继电器的结构主要由线圈、铁心、触点和外壳组成。
线圈是继电器的主要部分,通过线圈来产生电磁场。
铁心作为线圈的磁导体,通过磁力吸引触点以完成通断功能。
继电器的触点分为常开触点和常闭触点,分别用于控制电路的断开和闭合。
外壳则是继电器的保护外壳,用于防护继电器内部结构。
3.分类:继电器可以根据工作原理、触点类型以及应用领域进行分类。
根据工作原理,继电器可分为电磁继电器、固态继电器和热继电器等。
电磁继电器是最常见的类型,它以电磁感应原理工作。
固态继电器则是通过半导体材料进行电信号的控制。
热继电器则是利用电流通过线圈时产生的热量来触发动作。
根据触点类型,继电器可分为单刀单掷、单刀双掷、双刀双掷等多种形式,用于不同类型的控制需求。
根据应用领域,继电器可分为小功率继电器、大功率继电器、汽车继电器等。
4.应用:继电器在各行各业有着广泛的应用。
在工业自动化中,继电器被用于控制电机启停、开关控制以及安全控制等功能。
在电力系统中,继电器被用于电力保护及控制系统中,例如过载保护、电流保护和接地保护等。
在交通领域中,继电器被广泛应用于交通信号灯的控制与调度。
此外,继电器也常用于家电、通信设备、电子产品等领域。
总结:继电器是一种以电磁感应原理为基础的电子设备,通过线圈产生的电磁场来控制触点的关闭和打开,从而实现电路的通断功能。
继电器的结构包括线圈、铁心、触点和外壳。

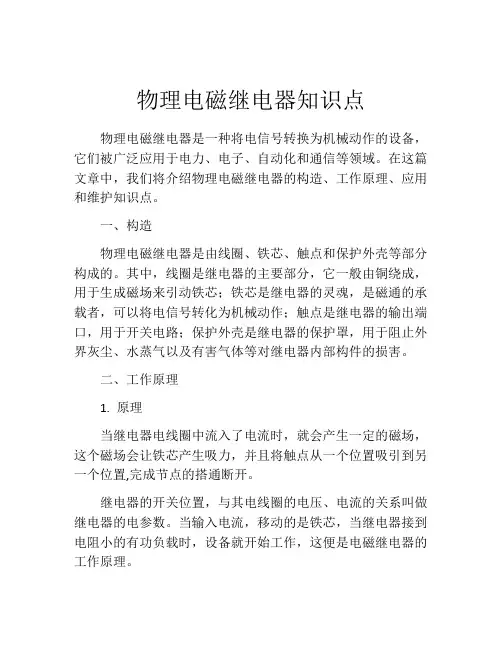

物理电磁继电器知识点

物理电磁继电器知识点物理电磁继电器是一种将电信号转换为机械动作的设备,它们被广泛应用于电力、电子、自动化和通信等领域。
在这篇文章中,我们将介绍物理电磁继电器的构造、工作原理、应用和维护知识点。
一、构造物理电磁继电器是由线圈、铁芯、触点和保护外壳等部分构成的。
其中,线圈是继电器的主要部分,它一般由铜绕成,用于生成磁场来引动铁芯;铁芯是继电器的灵魂,是磁通的承载者,可以将电信号转化为机械动作;触点是继电器的输出端口,用于开关电路;保护外壳是继电器的保护罩,用于阻止外界灰尘、水蒸气以及有害气体等对继电器内部构件的损害。
二、工作原理1. 原理当继电器电线圈中流入了电流时,就会产生一定的磁场,这个磁场会让铁芯产生吸力,并且将触点从一个位置吸引到另一个位置,完成节点的搭通断开。
继电器的开关位置,与其电线圈的电压、电流的关系叫做继电器的电参数。
当输入电流,移动的是铁芯,当继电器接到电阻小的有功负载时,设备就开始工作,这便是电磁继电器的工作原理。
2. 分类物理电磁继电器可以根据其用途和电器参数分为多种类型,常见类型包括常开继电器、常闭继电器、单相继电器和三相继电器等。
常开继电器的触点在常闭状态下保持开启,当电线圈加电后,触点变成常开状态;常闭继电器的触点在常开状态下保持闭合,当电线圈加电后,触点变成常闭状态;单相继电器是由单个继电器组成,适用于AC或DC电路;三相继电器由三个继电器组成,适用于三相AC电路。
三、应用物理电磁继电器广泛应用于电力、电子、自动化和通信等领域。
电力系统中,继电器被用于断路器控制、电压监测、电流保护等方面;在电子系统中,继电器被用于时序控制、开关控制、信号处理等方面;在自动化系统中,继电器被用于运动控制、压力控制、温度控制等方面;在通信系统中,继电器被用于电话交换机、计算机网络等方面。
四、维护物理电磁继电器的维护方法主要有三种:清洗、检修和更换。
清洗:由于环境的原因,继电器内部会聚集灰尘和杂质。
常用继电器介绍范文

常用继电器介绍范文继电器是一种常用的电器元件,用于在电路中控制小功率电信号的开关。
它通常由电磁部分和机械部分组成,通过控制电磁部分的通断,使机械部分的触点分开或闭合,从而实现电路的开关控制。
继电器的种类繁多,下面将介绍几种常用的继电器。
1.电磁继电器电磁继电器是最常见的继电器,也是最基本的工作原理。
它由电磁线圈和一组机械触点组成。
当通入电流时,电磁线圈产生磁场,吸引机械触点使之闭合,当电流断开时,磁场消失,机械触点分开。
电磁继电器具有通断能力强,负载能力大的特点,广泛应用于电力系统的控制和保护。
2.热继电器热继电器是一种利用热效应控制触点通断的继电器。
它由电磁部分和热响应部分组成。
当通电时,热响应部分的热元件受热膨胀,使机械触点闭合;当通电断开时,热响应部分冷却收缩,使机械触点分开。
热继电器主要用于电力设备的过载保护,如电机的过热保护。
3.时间继电器时间继电器是一种根据预先设定的时间延迟来控制机械触点的继电器。
它可以按照设定的时间来控制开关动作,常用于定时开关、时序控制等应用场合。
时间继电器根据延时方式可分为电磁式时间继电器和电子式时间继电器。
4.固态继电器固态继电器是一种没有机械触点的继电器,它利用半导体器件来实现开关功能。
相对于传统的机械继电器,固态继电器具有无噪音、快速响应、寿命长等优势,并且可以进行大容量电流的控制。
固态继电器广泛应用于自动化控制系统、机械设备控制等领域,特别适用于对机械触点敏感或噪音要求较高的场合。
继电器作为一种电器元件,在各个行业都有广泛的应用。
它可以实现开关的控制,保护电路和电器设备,起到安全可靠的作用。
同时,随着科技的进步和电子技术的发展,继电器也逐渐发展出更多新型的产品和应用方式,如可编程逻辑控制器(PLC)中的继电器逻辑控制模块,模拟量继电器等。
总之,继电器是一种功能强大、应用广泛的电器元件,通过电磁或热效应控制机械触点的开关动作,实现对电路的控制和保护。
随着科技的不断进步,继电器的种类和功能也在不断发展,以适应不同领域的需求。
电磁式继电器的选择与参数介绍 继电器常见问题解决方法

电磁式继电器的选择与参数介绍继电器常见问题解决方法电磁式继电器包括继电器基座和可插拔功率触点继电器(带手动操作和集成状态LED),直插式连接,2PDT,输入电压: 230V AC/220VDC。
电磁电磁式继电器包括继电器基座和可插拔功率触点继电器(带手动操作和集成状态LED),直插式连接,2PDT,输入电压: 230V AC/220VDC。
电磁继电器的特性参数1线图使用的电源及功率它是指继电器使用的电源是直流还是交流电,以及线圈消耗的额定功率。
2线圈电阻它是指线圈的电阻值大小。
假如知道了继电器的额定工作电压和线圈电阻,便可依据欧姆定律求出继电器的额定工作电流。
3额定工作电压(电流)它是指继电器能够牢靠工作的电压或电流。
继电器工作时,继电器线圈输入电压或电流应等于这一数值。
一种型号的继电器为能适应不同电路的使用要求,它有多种额定工作电压或工作电流.一般用规格号加以区分。
4吸合电压(电流)它是指继电器从释放状态、到达吸合工作时的最小电压或最小电流。
此时继电器吸合是不牢靠的,又称它为动作电压(电流)。
5择放电压(电流)它是指继电器从吸合状态转换到释放状态时的最大电压或最大电流。
6触点负荷它是指触点能够承受的最大负载本领继电器触点在工作时的电压或电流审不应超过该项的规定值,否则会将触点损伤。
继电器是一种基本的电气设备,它用来打开或关闭确定数量相互独立的电路。
这种操作是利用由电压掌控的线圈绕组所产生的电磁场来实现的。
当输入量(电、磁、声、光、热)达到确定值时,输出量将发生跳动式变化的自动掌控器件。
继电器是一种电掌控器件,是一种用小电流去掌控大电流运作的一种“自动开关”,是在电气输出电路中使被控量发生预定的阶跃变化的一种电器。
选择继电器时,应紧要考虑电源种类、触点的额定电压和额定电流、线圈的额定电压或额定电流、触点组合方式及数量,吸合时间及释放时间等因素。
电动机工作情况按其起动电流的1.1~1.3倍整定。
一般绕线转子异步电动机的起动电流按 2.5倍额定电流考虑,笼型异步电动机的起动电流按5—7倍额定电流考虑。
电磁继电器的选用介绍 电磁继电器如何操作

电磁继电器的选用介绍电磁继电器如何操作电磁继电器是一种电子掌控器件,它具有掌控系统(又称输入回路)和被掌控系统(又称输出回路);通常应用于自动掌控电路中,它实际上是用低电压和弱电流电路的电磁继电器是一种电子掌控器件,它具有掌控系统(又称输入回路)和被掌控系统(又称输出回路);通常应用于自动掌控电路中,它实际上是用低电压和弱电流电路的通断,来掌控高电压和强电流的一种"自动开关"。
故在电路中起着自动调整、安全保护、转换电路等作用。
选用了解必要的条件①掌控电路的电源电压,能供应的较大电流;②被掌控电路中的电压和电流;③被控电路需要几组、什么形式的触点。
选用继电器时,一般掌控电路的电源电压可作为选用的依据。
掌控电路应能给继电器供应充分的工作电流,否则继电器吸合是不稳定的。
电磁继电器是自动掌控电路中常用的一种元件。
实际上它是用较小电流掌控较大电流的一种自动开关。
电磁继电器一般由一个线圈、铁心、一构成几组带触点的簧片构成。
触点有动触点和静触点之分,在工作过程中能够动作的称为动触点,不能动作的称为静触点。
电磁继电器自动掌控电路中常用的一种元件。
实际上它是用较小电流掌控较大电流的一种自动开关。
因此,广泛应用于电子设备中。
电磁继电器一般由一个线圈、铁心、一构成几组带触点的簧片构成。
触点有动触点和静触点之分,在工作过程中能够动作的称为动触点,不能动作的称为静触点。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词:等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
电磁继电器的测试方法1、测线圈电阻:可用万用电表RTImes;10Ω档测量继电器线圈的阻值,从而判定该线圈是否存在着开路现象。
电磁继电器的分类及工作原理简单介绍

电磁继电器的分类及工作原理简单介绍
电磁继电器是电子控制器件的一种,利用电磁铁控制工作电路通断的开关,通常应用于自动控制电路中,它实际上是用较小电流去控制较大电流的一种自动开关。
在电路中起着控制、保护、转换等作用。
如显示器中的消磁电路、UPS 中的输入切换电路、输出控制电路等。
下面简单来介绍一下电磁继电器的种类和工作原理。
电磁继电器的分类
电磁继电器主要包括直流电磁继电器,交流电磁继电器和固态继电器,具体介绍如下:
①直流电磁继电器:输入电路中的控制电流为直流电流的电磁继电器。
②交流电磁继电器:输入电路中的控制电流为交流电流的电磁继电器,主要用在工业电器中。
③固态继电器:输入、输出功能由电子元件完成而无机械运动部件的一种继电器。
电磁继电器的结构与工作原理
电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成。
只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应。
衔铁就会在电磁力吸引的作用下克服弹簧片的应力吸向铁芯.从而带动衔铁的动触点与静触点(常开触点)吸合。
当线圈断电后,电磁吸力也随之消失,衔铁就会在弹簧片
的应力作用下返回原来的位置,使动触点与原来的静触点(常闭触点)断开(称为释放)。
继电器通过吸合、释放,达到了接通或切断电路的目的。
继电器线圈未通电时处于断开状态的静触点,称为常开触点处于接通状态的静触点称为常闭触点,能移动的触点称为动触点。
初三物理电磁继电器知识点

初三物理电磁继电器知识点初三物理电磁继电器知识点电磁继电器作为一种典型的低压电器元件,广泛应用于自动控制、电力系统保护等领域。
下面是为大家的初三物理电磁继电器知识点的相关内容,希望大家喜欢。
电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、保护、转换电路等作用。
继电器是?所属学科:电力(一级学科) ;继电保护与自动化(二级学科) 继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、平安保护、转换电路等作用。
继电器的定义:继电器是一种当输入量(电、磁、声、光、热)到达一定值时,输出量将发生跳跃式变化的自动控制器件。
继电器常识继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、平安保护、转换电路等作用。
继电器几种作用:1) 扩大控制范围。
例如,多触点继电器控制信号到达某一定值时,可以按触点组的不同形式,同时换接、开断、接通多路电路。
2) 放大。
例如,灵敏型继电器、中间继电器等,用一个很微小的控制量,可以控制很大功率的电路。
3) 综合信号。
例如,当多个控制信号按规定的形式输入多绕组继电器时,经过比拟综合,到达预定的控制效果。
4) 自动、遥控、监测。
例如,自动装置上的继电器与电器一起,可以组成程序控制线路,从而实现自动化运行。
电磁继电器是具有隔离功能的自动开关元件,当满足一定的条件时候,如电流、电压、功率、温度、压力、速度、光等就会改变原来的“通”“断”状态。
可能你还不知道,电磁继电器目前已经广泛应用于家用产品,如汽车、空调器、彩电、冰箱、洗衣机等;也应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中。
初中物理电磁铁电磁继电器知识点汇总

初中物理电磁铁电磁继电器知识点汇总
1、电磁铁:
定义:插有铁芯的通电螺线管。
特点:①电磁铁的磁性有无可由通断电控制,通电有磁性,断电无磁性;
②电磁铁磁极极性可由电流方向控制;
③影响电磁铁磁性强弱的因素:电流大小、线圈匝数、:电磁铁的电流越大,它的磁性越强;电流一定时,外形相同的电磁铁,线圈匝数越多,它的磁性越强。
2、电磁继电器:
电磁继电器是利用低电压、弱电流电路的通断,来间接地控制高电压、强电流电路的装置。
电磁继电器是利用电磁铁来控制工作电路的一种开关。
电磁继电器的结构:电磁继电器由电磁铁、衔铁、弹簧、动触点和静触点组成,其工作电路由低压控制电路和高压工作电路组成。
3、扬声器:
扬声器是将电信号转化成声信号的装置,它由固定的永久磁体、线圈和锥形纸盆构成。
扬声器的工作原理:线圈通过如图下所示电流时,受到磁体吸引而向左运动;当线圈通过方向相反的电流时,受到磁体排斥而向右运动。
由于通过线圈的电流是交变电流,它的方向不断变化,线圈就不断地来回振动,带动纸盆也来回振动,于是扬声器就发出了声音。
电磁继电器基本知识介绍(新员工用)20130729

处于闭合位置的两个触点之间的相互作 用力 ◆衔铁超行程
继电器吸合时,衔铁向铁心极面运动过 程中,当动合触点接触瞬间,衔铁与铁心 极面的间隙
40
41
客户使用时还会关注什么参数呢?
安装孔位图
引出脚形式
外形图
触点形式
性能曲线图
接线图
触点材料 浪涌电压
额定负载 复归电压
冲击、振动
电寿命 安全认证
44
注 塑 塑料
采购漆 包线
线圈架
绕 线
线圈
磁路部件
冲 铁制 带
电 镀 衔铁、 轭铁
有保护层的 最终零件
采购铁芯
出 厂
最终检验
冲
装
装
铜 制 动、静 配 触点簧片等 配
带
簧片
接触部件
采购触点
注 塑
塑料
底座
继电 器部 份
检 验继
电 器
装 配
外壳45
HFD27
46
零件生产: 衔铁、轭铁、动静簧片等金属零件
Force –gauge(Y axis) (压力传感器)
力
电 流
2 电 流
1
位移
A 电流表
恒流源
22
力
Ø反力测量 位移
Linear –gauge(X axis) (位移传感器) Force –gauge(Y axis) (压力传感器)
23
力
设计最小释放 电流的吸力
常开触点 接触过程
触点均不接触过程
的冲压--热处理--电镀。线圈架、底座、外壳、推动 卡等塑料零件的注塑成形。
部件生产:线圈插端子--绕线--沾锡。 装配:铆触点,铆衔铁,铆铁心,装插脚,装推
继电器基础知识

继电器的用途和工作原理一、继电器的工作原理和特性继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。
当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。
这样吸合、释放,从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁,而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器(SSR)的工作原理和特性固态继电器是一种两个接线端为输入端,另两个接线端为输出端的四端器件,中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型,以光电隔离型为最多。
继电器应用领域按外形尺寸分类定义微型继电器最长边尺寸不大于10mm 的继电器超小型继电器最长边尺寸大于10mm ,但不大于25mm 的继电器小型继电器最长边尺寸大于25mm ,但不大于50mm 的继电器按触点负载分类定义微功率继电器小于0.2A 的继电器。
电磁继电器的原理与应用

电磁继电器的原理与应用一、电磁继电器的概述电磁继电器是一种常用的电器控制设备,通过电磁原理来控制大电流的开关。
它由电磁系统和机械系统两部分组成,具有开关容量大、可靠性高、适用范围广等特点。
本文将介绍电磁继电器的工作原理以及其在各个领域的应用。
二、电磁继电器的工作原理1. 电磁继电器的基本结构电磁继电器由线圈、铁芯、触点和外壳等部分组成。
其中,线圈通过通电产生电磁场,使铁芯磁化,进而吸引触点闭合或断开,实现电路的开关控制。
2. 电磁继电器的工作过程当电磁继电器的线圈通电时,线圈产生的磁场使铁芯磁化。
磁化后的铁芯吸引触点,使触点闭合或断开,从而改变电路的通断状态。
当线圈断电时,铁芯失去磁化,触点恢复原来的状态。
3. 电磁继电器的工作特点•使用方便:只需要输入较小的电流或电压即可控制较大的电流或电压。
•可靠性高:触点闭合或断开的动作稳定可靠。
•耐久性强:由于线圈只在通电瞬间工作,所以寿命较长。
三、电磁继电器的应用领域1. 工业自动化领域•机械控制:电磁继电器作为控制信号,可以用于控制起动、停止、转向等机械设备。
•传感器信号处理:通过电磁继电器,可以实现对传感器信号的处理和转换。
•自动化生产线:电磁继电器作为自动化生产线的控制元件,可以实现设备状态的监控和控制。
2. 电力系统•电力传输与配电:电磁继电器在电力系统中常用于电流、电压、频率等参数的监测和控制。
•故障保护:电磁继电器可用于电力系统的过载保护、短路保护和接地保护等。
3. 汽车领域•车辆控制:电磁继电器常用于车辆的启动、熄火、车窗升降等控制系统。
•灯光控制:电磁继电器能够控制车辆的前大灯、雾灯等照明设备。
4. 家居设备•家用电器:电磁继电器可用于家电设备的电源控制和功能控制。
•安防设备:电磁继电器在家庭安防系统中常用于门禁控制、报警器控制等。
5. 通信系统•信号处理:电磁继电器可用于通信系统中不同信号间的处理和转换。
•通信设备控制:电磁继电器可用于通信设备的启动、停止和状态控制。
电磁继电器基本知识介绍

电磁继电器基本知识介绍
触点是电磁继电器的关键部件,它分为主触点和辅助触点。
主触点是
控制电路的开关,通常用于控制电流较大的电器设备或负载。
辅助触点主
要用于信号传输、控制回路等辅助功能,如指示灯、报警装置等。
交流继电器适用于工作电压为交流电的场合,直流继电器适用于工作
电压为直流电的场合。
接触型继电器的触点与负载直接接触,通过闭合或
断开触点实现电路的开关控制。
非接触型继电器通过电磁感应原理,利用
磁场的变化来实现开关控制,避免了触点接触磨损和电弧的产生。
热继电器是一种利用热敏材料的热作用来实现开关动作的继电器,通
常用于电动机保护和断路器的过载保护。
磁继电器是一种利用电磁力来实
现开关动作的继电器,通常用于中小功率的交流设备控制。
但是电磁继电器也存在一些不足之处,如电磁继电器的开关速度较慢,不能满足高速电控系统的要求;容易受到外界磁场或振动的影响,可能导
致误动作或故障;触点接触表面易受氧化、灰尘等污染影响,造成触点电
阻增加、接触不良等问题。
为了克服这些缺点,现代电气控制系统更常采用固态继电器、电子继
电器等新型电器元件来实现开关控制,但电磁继电器在一些场合仍然具有
独特的优势和广泛的应用前景。
总的来说,电磁继电器是一种基础的电气控制元件,通过线圈产生的
电磁力来控制触点开关,实现电路的开关控制。
它在工业自动化、电力系统、交通运输等领域具有重要的应用价值,是电气控制领域不可或缺的一
部分。
电磁式继电器的工作原理

电磁式继电器的工作原理继电器是一种常用的电气控制装置,用于控制电路的开关和电气信号的转换。
其中,电磁式继电器是其中的一种,它通过电磁吸引力来控制开关状态。
本文将介绍电磁式继电器的工作原理及其基本构造。
一、电磁式继电器的基本构造电磁式继电器主要由电磁铁、触点和弹簧组成。
电磁铁由线圈和铁芯组成,线圈连接电源时产生一定的磁场,使得铁芯被吸引。
触点通常有固定触点和动触点,可以分别连接或断开电路。
弹簧用于控制动触点的位置。
二、工作原理1. 吸合状态当继电器的线圈接通电源时,电流通过线圈产生磁场,磁场作用于铁芯,使得铁芯被吸引。
同时,动触点与固定触点之间的接触力减小,弹簧的压力使得动触点与固定触点闭合。
在这个状态下,继电器将执行闭合状态的控制功能。
2. 断开状态当继电器的线圈断电时,磁场消失,铁芯不再受到吸引力的作用,弹簧的压力将动触点与固定触点分离。
因此,继电器将进入断开状态,控制的电路将被打开。
三、工作过程示意图为了更好地理解电磁式继电器的工作原理,以下是一张示意图:(此处省略图片描述)1. 线圈接通电源,产生磁场;2. 铁芯受到吸引力,动触点与固定触点闭合;3. 线圈断电,磁场消失;4. 铁芯失去吸引力,弹簧将动触点与固定触点分离。
四、应用领域电磁式继电器在各个领域都有广泛的应用,特别是在工业控制、电动机控制和电子设备中被大量使用。
它可以实现电路的分断、连接、延迟和过载保护等功能。
五、优缺点分析电磁式继电器的优点包括:1. 输入功率和控制功率相互隔离,保证了控制系统的稳定性;2. 开关容量大,适用于高功率负载;3. 控制信号的电流较小,能够适应各种类型的控制设备。
然而,电磁式继电器也有一些缺点:1. 机械振动和碰撞会导致寿命缩短;2. 大功率负载时,容易产生电弧和火花,引起火灾危险;3. 发热问题,长时间工作时,温度升高,需要冷却。
六、结论综上所述,电磁式继电器是一种基于电磁吸引力的控制装置,通过电流产生的磁场来控制接点的开合状态。
继电器基本知识学习资料

14.继电器安装时,不要将继电器的端弯曲,以用做自紧继电器,否则继电器可能会出现故障. 15.焊接时,一定要避免焊剂进入非全密封继电器内部. 16.焊接后的线路板运输,注意继电器不被碰撞,否则外壳可能会受元气件端子影响,导致
6. (Rated Voltage, Rated Current)
7.衔铁 (Armature Follow: Contact Pressure, Contact Gap)
1.触点结构
(Contact Form)
1A-----SPST-NO(常开,单刀单掷) 1B-----SPST-NC(常闭,单刀单掷) 1C-----SPDT(转换或单刀双掷) 2C-----DPDT(双刀双掷)
如:DC24V R=650 Ω 时 i=24/650 ≒ 0.037 A = 37mA
关于继电器吸合/释放电压与环境温度的关系
我们知道,环境温度每改变1℃,线圈电阻约改变0.4%,温度升高,线圈电阻增大. 假如线圈温升10℃,线圈电阻增加约4%,继电器吸合电压增加如下计算: SRD-S-112D,额定电压:12V;线圈功率:0.36W,线圈电阻:400Ω 吸合电压: 线圈环境温度20℃时额定电压的70%,即 额定电流: 12VDC/400Ω=30mA 但是,继电器在此额定电流的70%,亦即21mA(=30mA * 0.7)时工作. 假定线圈环境温度上升10℃,线圈电阻增加4%,为400 * 1.04=416Ω 为了使工作电流21mA流过,加到继电器线圈的吸合电压必须为 它是额定电压的72.8% (=8.74/12V). 由此可见,当线圈温度升高时,吸合电压增加,反之亦然.释放电压也是如此. 因此,当测试继电器的仪器如果没有自动温度补偿功能,必须考虑环境温度对参数的影响.
电磁继电器基本知识介绍要点课件

线圈烧毁
可能是由于线圈电流过大或电 压过高,需检查电源是否正常
。
动作不灵敏
可能是由于机械部分卡滞或弹 簧失效,需要拆开检查并更换
相应部件。
噪音过大
可能是由于机械部分松动或电 磁铁芯松动,需要紧固相关部
件。
安全注意事项
断电操作
在进行继电器维护和故障排除 时,务必先断开电源,确保安
全。
防电击
避免在带电状态下接触继电器 内部,以防电击危险。
高温可能导致继电器内部元件过热, 降低性能甚至烧毁;低温可能导致继 电器内部润滑剂凝固,影响动作灵活 性。
因此,在选择和使用电磁继电器时, 需要考虑其工作环境条件,以确保其 正常工作并延长使用寿命。
03
电磁继电器的应用
在自动化控制系统中的应用
自动化生产线控制
电磁继电器常用于自动化生产线 上的各种控制环节,如物料传送 、机械臂动作等,实现生产过程 的自动化和高效化。
在家用电器中的应用
空调控制系统
在家用空调的控制系统中,电磁继电 器可以用于控制风机的启停和调速, 实现温度的自动调节和节能控制。
洗衣机控制系统
在洗衣机控制系统中,电磁继电器可 以用于控制电动机的正反转和洗涤时 间,实现洗涤过程的自动化和智能化 。
04
电磁继电器的维护与故障排除
继电器的维护保养
定期检查
触点系统的工作原理
触点系统是电磁继电器的执行部分,由 常开触点和常闭触点组成。常开触点是 指在没有外力作用时处于断开状态的触 点;常闭触点是指在没有外力作用时处
于闭合状态的触点。
当电磁铁通电后,铁芯被吸引,带动触 点系统动作。常开触点闭合,常闭触点 断开。当电磁铁断电后,铁芯失去磁力
九年级电磁继电器知识点

九年级电磁继电器知识点电磁继电器是一种电气开关设备,广泛应用于各行各业。
它是由线圈和磁芯组成的,通过电流在线圈中产生的磁场来控制磁芯的位置,从而实现开关的闭合和断开。
电磁继电器具有大容量、远距离控制以及可靠性高等优点,因此被广泛用于电力系统、自动控制系统等方面。
本文将介绍九年级电磁继电器的相关知识点。
1. 电磁继电器的原理电磁继电器的工作原理是基于电磁感应现象。
当通过线圈的电流发生变化时,会产生磁场,这个磁场会吸引或排斥磁芯,使磁芯发生位移。
当线圈中的电流达到一定阈值时,磁芯会位移到触点处,从而闭合开关。
当电流变为零或变小到一定程度时,磁芯会回到初始位置,开关断开。
2. 电磁继电器的结构电磁继电器主要由线圈、磁芯、触点和保护壳组成。
线圈是继电器的核心部件,通过线圈中的电流产生磁场来控制触点的开合。
磁芯是线圈中心的部分,它的位置会随着线圈中的电流变化而变化,从而控制触点的状态。
触点是负责实际开关操作的部件,通过闭合和断开来实现电流的通断。
保护壳则是保护线圈、磁芯和触点,防止受到外界环境的影响。
3. 电磁继电器的分类根据使用的目的和工作方式,电磁继电器可以分为信号继电器和功率继电器。
信号继电器通常用于控制电路的开闭,如自动化控制系统中的逻辑控制。
功率继电器则用于控制大电流的通断,如电力系统中的开关设备。
在实际应用中,电磁继电器还根据触点数目、安装方式以及额定工作电源的特点进行分类。
4. 电磁继电器的应用电磁继电器广泛应用于电力系统、自动化控制系统、通信系统等方面。
在电力系统中,电磁继电器常被用作电力设备的控制和保护装置,如电动机起动器和断路器等。
在自动化控制系统中,电磁继电器可以实现复杂的逻辑控制,将各个子系统连接起来。
在通信系统中,电磁继电器被用来进行信号调制和解调、开关信号转换等操作。
5. 电磁继电器的特点和优势电磁继电器具有容量大、寿命长、操作可靠等特点。
由于电磁继电器的线圈和触点是独立的部件,因此电磁继电器能够承受较大的电流和电压。
