焊接接头金相组织分析报告报告材料
焊接接头组织分析
(2)弧坑裂纹。有纵、横和星状裂纹，大多发生在弧坑中心的等 轴晶区。
(3)根部裂纹。起源于焊缝根部，沿柱状晶界向焊缝扩展的裂纹。
(4)热影响区热裂纹。 有横向及纵向，均沿晶界分布。
横向裂纹
焊缝下裂纹
2. 根据热裂纹成因，分为结晶裂纹、熔化裂纹和高温低塑性裂纹 (1)结晶裂纹 焊接过程中，熔池凝固结晶时，在液相与固相并存的温度区间， 由于结晶偏析和收缩应力应变作用，沿一次结晶晶界形成的裂 纹称为结晶裂纹。 只发生在焊缝中（包括弧坑），有纵裂纹和横裂纹。结晶裂纹 的特征为沿晶开裂、属晶间裂纹。液相与固相间的温度区间愈 大，结晶偏析愈大，冷速愈快，愈易产生结晶裂纹。
焊接过程的以上特点，会直接影响焊缝金属和热影响区的 宏观组织和显微组织、焊接缺陷及焊接接头的性能。因此， 研究焊缝的各区组织、焊接缺陷和接头的性能，必须与焊 接过程的上述特点联系起来考虑。
焊接金相检验包括： 焊接接头的宏观检验，显微组织检验，焊接缺陷的检验。
第一节 焊接接头的宏观检验
一、焊接接头外观质量检验
缺陷分析还包括： 对焊接接头的小试样，进行试样断口形貌、冲击、拉伸后试样 外观形态，焊道的表面状态等缺陷进行分析。对大型焊接结构， 在运行一段时间后进行焊缝的受腐蚀和裂缝的检查等。
总之，通过焊接接头的外观质量检查，可以了解焊接结构和焊 接产品的全貌，产生缺陷的性质、部位，及其与焊接结构的整 体关系等情况，对评定和控制焊接质量，以及防止重大事故发 生都是必需的。
（二）易淬火钢的热影响区组织（自学）
第三节 焊接组织浸蚀方法
一、侵蚀剂 普通碳钢或低碳低合金钢的焊接接头，用w=3%～4%硝酸酒精 溶液(3+97) ～(14+96)侵蚀就能清晰的显示出其显微组织形貌。 二、不锈钢对接焊
SA213T92、T23异种钢小径管焊接接头金相组织分析
SA213T92、T23异种钢小径管焊接接头金相组织分析SA213T92和T23都是新型的耐热钢，两种钢材的异种钢焊接的工艺评定是完全必要的，本文通过小径管焊接接头的金相组织分析为焊接工艺评定提供了可靠的依据。
标签：T92；T23；异种钢焊接；金相组织1 前言T92是日本在T91基础上，对成分做了进一步完善改进，适当降低Mo含量至0.30-0.60%、加入1.50-2.00%的W形成的新型铁素体耐热合金钢。
T92具有比奥氏体钢更为优良的热膨胀系数和导热系数，其具有极好的持久强度、高的许用应力、良好的韧性和可焊性。
T92钢管性能优良，使用温度可达650℃。
可部分替代TP304H和TP347H奥氏体不锈钢管制造金属壁温不超过650℃的亚临界、超临界乃至超超临界的电站锅炉的高温过热器和再热器管等受压部件，该钢作为将来、现有锅炉的最高温度区以及超临界压力锅炉管子用钢，将能得到广泛应用。
T92钢管的正常热处理工艺为正火+回火，正火温度1040℃-1080℃，回火温度760℃-790℃，正常供货态金相组织为回火马氏体。
T23钢是日本在我国钢102（12Cr2MoWVTiB）的基础上将碳的含量降至0.04-0.10%以改进材料的焊接性能，Mo含量降至0.05一0.30%，W量升至1.45 一1.75%从而形成的低碳低合金贝氏体耐热钢，SA213T23钢管综合性能良好，最高使用温度为600℃，可用于制造大型亚临界电站锅炉金属壁温不超过600℃的过热器和再热器，或用作超超临界锅炉的水冷壁材料，目前SA213T23钢在我国锅炉制造中得以应用，并具有相当好的应用前景。
T23正常成品钢管的热处理工艺也为正火+回火，正火温度为1000℃±10℃，回火温度为760℃±15℃，其正常供货态金相组织为回火贝氏体，允许存在回火索氏体或回火马氏体。
目前两种材料都已纳入ASTM A213标准（表1）。
2 金相检验背景SA213T92和T23作为新型的铁素体耐热型钢，都可作为大型亚临界电站锅炉金属壁温不超过600℃的过热器和再热器的材料，因此两种材料的异种钢焊接的可行性研究是完全必要的；我公司焊接专业对这两种材料的过热器小径管作了焊接工艺评定，委托我检测中心对焊接接头进行了金相组织分析。
Q235钢摩擦叠焊单元成形焊接接头金相组织分析
12试验与研究焊接技术第42卷第6期2013年6月文章编号：1002—025X(2013)06—0012-03Q235钢摩擦叠焊单元成形焊接接头金相组织分析高辉，焦向东，周灿丰，陈家庆(北京石油化丁学院能源丁程先进连接技术研究巾，L、，北京102617)摘要：针对Q235钢开展了摩擦叠焊单元成形焊接试验并对在主轴转速5ooo r／r a i n．塞棒进给速度O．3nl l n]s条件下的焊接接头的显微组织和显微组织硬度进行了测试．分析了摩擦叠焊单元成形焊接接头中不同位置的金相组织结构与摩擦焊接过程中温度和压力之间的关系．以及接头中不同位置处显微组织硬度存在差异的原因该研究对Q235钢摩擦叠焊焊接工艺参数的研究及提高焊接接头的质量具有一定的指导意义关键词：Q235铜；摩擦叠埠：金相鲴织中图分类号：T G456．5文献标志码：B摩擦叠焊属于一种新型的同相连接技术，因其焊接过程中不采用电弧加热的形式，焊接接头的质量受环境压力变化影响较小，特别适合于水下作业，尤其是深水结构物的修复。
德国G K SS，英国T W l 以及巴两石油公司分别于2003年、2008年前后针对钢材料进行了摩擦叠焊设备及焊接T．艺的详细试验研究，．摩擦叠焊作为一种较新的焊接T艺，目前国内对其焊接设备和焊接T艺的研究尚处于试验窒阶段-．本文针对Q235钢开展了摩擦叠焊单元成形焊收稿日期：2012一l2—05基金项目：同家自然基金青年基金(51109005)接试验并对焊接T-艺参数为5000r／rai n，0．3m m／s 条件下的焊接接头的金相显微组织和显微组织硬度进行了测试，分析了焊接接头不同位置金相组织及显微组织硬度存在较大差异的原因，该研究对Q235钢摩擦叠焊焊接T艺参数的研究具有一定的指导意义1摩擦叠焊单元成形试验摩擦叠焊焊接过程如图l所示，其焊缝由多个单元焊接叠加而成。
因此，对于摩擦叠焊而言，能够获得质量良好的单元成形接头是焊缝成形质量保-4"-”+一+一+一-4．-一-4-”-4--”-4--一-4--一+一+一+一+--4．-一-4-一—_卜一—卜一-4-一+一+一+--4--—卜一-4--—P一-+-一—+r-—卜一+一+--4-一—+一一-4-一-4'-一+*—卜-—+一一-at-一—+一一—+-一-4---—-卜-——卜一—卜一—+一--+-一-4-由于脉冲焊维弧时间相对连续焊的时间短．因而焊接时输入的能量相对连续焊更少，焊接热输人小．所以焊接热影响区的尺寸相对更小：3结论(1)脉冲焊焊接接头组织较连续焊更为均匀．产生魏氏组织较少。
谈分析不同焊接电流下Q235B钢焊接接头金相组织
谈分析不同焊接电流下Q235B钢焊接接头金相组织Summary：Q235B是一种韧性和制造型都良好的钢，还有一定的伸长率和较好的强度，经常被用于机械零件的制造，比如建材、桥梁工程上要求相对比较高的一些焊接结构件。
本次研究就以Q235B钢作为对象，分析不通过焊接电流下其焊接接头的金相组织，结合实际的试验做简单的分析，确定出哪一种焊接电流最合适。
Keys：焊接电流，Q235B钢，焊接接头，金相组织引言：Q235B钢的运用非常的广泛，在工业上可以说是必不可少的结构件，包括了建筑方面、车辆、船舶、压力容器等等。
在实际的构件加工中，焊接接头的组织直接影响焊接接头的性能，这里产生的影响与焊接的电流有着一定的关系。
因此为了进一步保证焊接接头的无损性，都会从焊接电流上试验分析。
选取最合适的电流，确保焊接接头的金相组织，提高安全性能。
1.Q235B钢焊接接头金相组织分析在对材料的焊接过程中，鉴定和分析接头性能的重要一个手段就是金相组织分析。
在实际的焊接成型中，焊接接头的各个区域都会经手不同的热循环过程，因为所获得的组织也就存在不同，最终导致机械性能也有所不同。
在当前的一些科研和实际生产中，都会通过分析金相组织，判断焊接接头性能[1]。
焊接金属的结晶形态以及热影响区的组织变化与焊接热循环有关，也与被焊接的材料有着一定的关系，就比如本次研究的Q235B钢焊接，除了与热循环有关，与Q235B刚自身的材料也有着密切的关系。
而Q235B钢，钢的屈服点是235Mpa的碳元素结构钢，其钢材的含碳量不大于0.20%，做常温冲击实验，他的性能远远优于Q235A。
Q235B的元素含量情况：碳不大于020%，硅不大于0.35%，锰不大于1.4%，硫、磷不大于0.045%，还有铬、铜、镍的允许残余含量不能大于0.30%[2]。
2.不同焊接电流下Q235B钢焊接接头金相组织分析2.1 实验简介分析不同焊接电流下Q235B焊接接头金相组织情况，是需要通过实验的完成。
焊接冶金实验报告45#钢与Q235焊接焊接接头组织性能分析金相硬1度

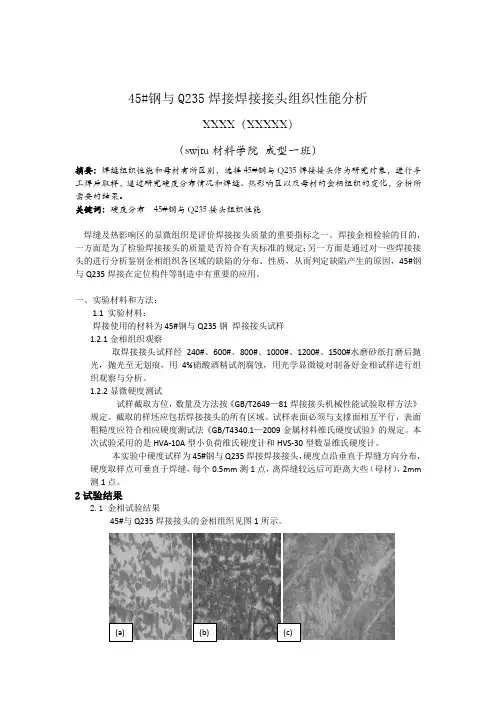

45#钢与Q235焊接焊接接头组织性能分析XXXX（XXXXX）（swjtu材料学院成型一班）摘要：焊缝组织性能和母材有所区别，选择45#钢与Q235焊接接头作为研究对象，进行手工焊后取样，通过研究硬度分布情况和焊缝、热影响区以及母材的金相组织的变化，分析所需要的结果。
关键词：硬度分布45#钢与Q235接头组织性能焊缝及热影响区的显微组织是评价焊接接头质量的重要指标之一。
焊接金相检验的目的，一方面是为了检验焊接接头的质量是否符合有关标准的规定；另一方面是通过对一些焊接接头的进行分析鉴别金相组织各区域的缺陷的分布、性质，从而判定缺陷产生的原因，45#钢与Q235焊接在定位构件等制造中有重要的应用。
一、实验材料和方法：1.1实验材料：焊接使用的材料为45#钢与Q235钢焊接接头试样1.2.1金相组织观察取焊接接头试样经240#、600#、800#、1000#、1200#、1500#水磨砂纸打磨后抛光，抛光至无划痕，用4%硝酸酒精试剂腐蚀，用光学显微镜对制备好金相试样进行组织观察与分析。
1.2.2显微硬度测试试样截取方位，数量及方法按《GB/T2649—81焊接接头机械性能试验取样方法》规定。
截取的样坯应包括焊接接头的所有区域。
试样表面必须与支撑面相互平行，表面粗糙度应符合相应硬度测试法《GB/T4340.1—2009金属材料维氏硬度试验》的规定。
本次试验采用的是HVA-10A型小负荷维氏硬度计和HVS-30型数显维氏硬度计。
本实验中硬度试样为45#钢与Q235焊接焊接接头，硬度点沿垂直于焊缝方向分布，硬度取样点可垂直于焊缝，每个0.5mm测1点，离焊缝较远后可距离大些（母材），2mm 测1点。
2试验结果2.1 金相试验结果45#与Q235焊接接头的金相组织见图1所示。
(a) (b) (c)(a)45#母材组织（b）45#热影响区组织（c）焊缝组织(d)Q235母材组织图1（a）中为为45#母材的金相组织，为大块区珠光体与块状多面体晶粒铁素体混合分布。
焊接失效分析报告
焊接失效分析报告1. 引言焊接是一种常用的连接金属的方法，但在实际应用中，焊接接头可能会发生失效。
焊接失效可能会导致结构强度降低、漏气、裂纹等问题，给工程项目带来严重的安全隐患。
本报告旨在对焊接失效进行分析，并提出相应的解决方案。
2. 焊接失效类型根据焊接接头失效的特征和原因，我们可以将焊接失效分为以下几种类型：2.1 强度失效强度失效是指焊接接头的强度无法达到设计要求，无法承受工作负荷而发生破坏。
强度失效可能由焊接过程中的缺陷、焊接材料的选择不当、焊接接头的设计错误等因素引起。
2.2 漏气失效漏气失效是指焊接接头在使用过程中发生气体泄漏。
漏气失效可能由焊接过程中的不完全熔合、气孔、裂纹等缺陷引起。
2.3 腐蚀失效腐蚀失效是指焊接接头由于与外界环境的接触而发生腐蚀，导致焊接接头的性能下降。
腐蚀失效可能由焊接材料的选择不当、焊接接头表面处理不当等原因引起。
3. 焊接失效分析方法为了准确分析焊接失效并找出根本原因，我们可以采用以下方法：3.1 目视检查首先，我们可以对焊接接头进行目视检查，寻找明显的焊接缺陷，如气孔、裂纹、未熔合等。
通过目视检查，可以初步判断焊接失效类型。
3.2 金相分析金相分析是一种常用的材料分析方法，可以通过制备金属样品，并利用显微镜观察组织结构、晶粒大小等信息，从而判断焊接接头是否存在组织缺陷。
3.3 断口分析断口分析是一种通过观察焊接接头破坏面形态来判断焊接失效原因的方法。
不同类型的焊接失效，其断口形态也有所不同。
通过断口分析，可以初步确定焊接失效的原因。
3.4 化学分析化学分析是一种通过对焊接接头进行成分分析来判断焊接失效原因的方法。
通过化学分析，可以检测焊接接头中的杂质含量，从而找出导致焊接失效的原因。
4. 焊接失效解决方案根据焊接失效分析结果，我们可以采取以下解决方案：4.1 强度失效解决方案对于强度失效，我们可以采取增加焊接接头的尺寸、增加焊接材料的强度等方式来提高焊接接头的强度。
焊接接头组织金相分析
实验一焊接接头组织金相分析一、实验目的1、观察与分析焊缝的各种典型结晶形态。
2、掌握低碳钢焊接接头各区域的组织变化。
二、实验装置及实验材料1、金相砂纸，从180目一1200目一套2、平板玻璃一块3、低碳钢焊接接头试片4、金相显微镜一台5、抛光机一台6、电吹风机一个7、 4％硝酸酒精溶液，无水乙醇、脱脂棉若干三、实验原理焊接过程中，焊接接头各部分经历了不同热循环，因而所得组织各异。
组织的不同，导致机械性能的变化。
对焊接接头进行金相分析，是对接头机械性能鉴定的不可缺少的环节。
焊接接头由焊缝金属和焊接热影响区金属组成，焊缝金属的结晶形态与焊接热影响区的组织变化，不仅与焊接热循环有关，也和所用的焊接材料和被焊材料有密切关系。
图1 焊缝金属的交互结晶示意图图2 C o、 R和G对结晶形态的影响（一）焊缝凝固时的结晶形态1、焊缝的交互结晶熔化焊是通过加热使被焊金属的联接处达到熔化状态，焊缝金属凝固后实现金属的焊接。
联接处的母材和焊缝金属具有交互结晶的特征，图1为母材和焊缝金属交互结晶的示意图。
由图可见，焊缝金属与联接处母材具有共同的晶粒，即熔池金属的结晶是从熔合区母材的半熔化晶粒上开始向焊缝中心成长的。
这种结晶形式称为交互结晶或联生结晶。
当晶体最易长大方向与散热最快方向一致时，晶体便优先得到成长，有的晶体由于取向不利于成长，晶粒的成长会被遏止。
这就是所谓选择长大，并形成焊缝中的柱状晶。
2、焊缝的结晶形态根据浓度过冷的结晶理论，合金的结晶形态与溶质的浓度C o、结晶速度（或晶粒长大速度）R和温度梯度G有关。
图2为C o、R和G对结晶形态的影响。
由图可见，当结晶速度R和温度梯度G不变时，随着金属中溶质浓度的提高，浓度过冷增加，从而使金属的结晶形态由平面晶变为胞状晶，胞状树枝晶，树枝状晶及等轴晶。
当合金成分一定时，结晶速度越快，浓度过冷越大，结晶形态由平面晶发展到胞状晶、树枝状晶，最后为等轴晶。
当合金成分C。
和结晶速度R一定时，随着温度梯度G的升高，浓度过冷将减小，因而结晶形态会由等轴晶变为树技晶，直至平面晶。
焊接金相组织
第四章焊接接头组织性能分析焊接过程是个局部快速加热到高温并随后冷却的过程，整个焊件的温度随时间和空间急剧变化，易形成在时间和空间域内梯度都很大的不均匀温度场，温度场的分布决定着焊缝区和热影响区的范围，对焊接接头的质量有着直接影响。
由于焊接过程中的特殊传热过程，焊接所连接的材料上距离热源的远近不同，其组织和性能也各有差异。
通常将受到焊接热作用后组织和性能相对于基材发生改变的区域称为焊接接头。
焊接接头不仅包括结合区，也包括其周围区域。
4.1焊接冶金基础焊接时，焊件或同焊接材料被加热到高温而熔化，冷却后形成的结合部分叫做焊缝。
焊件材料称为母材。
由于局部加热，焊缝邻近区域的母材势必会因热量的传导而受影响。
母材因受热的影响（但未熔化）而发生组织与力学性能变化的区域叫热影响区。
焊缝与热影响区的交界线叫做熔合线或熔合区，实际为具有一定尺寸的过渡区，常称为熔合区。
对于焊接结构件来说，其安全性主要取决于焊接接头，特别是焊接热影响区的组织和性能。
焊缝、热影响区与熔合区共同构成焊接接头，如图1－1所示。
图1－1 焊接接头示意图在焊接过程中，随着温度的变化，焊缝区要发生熔化、化学反应、凝固及固态相变一系列过程；热影响区则会发生组织变化。
这些变化总称为焊接冶金过程。
冶金过程将决定焊缝的成分和接头的组织以及某些缺陷的形成，从而决定了焊接接头的质量。
下面就介绍一下焊接冶金的基本知识与基本规律。
4.1.1. 焊接传热过程的特点在焊接过程中，被焊金属由于热的输入和传播，而经历加热、熔化（或达到热塑性状态）和随后的凝固及连续冷却过程，称之为焊接热过程。
凡是通过局部加热来达到连接金属的焊接方法，不论是熔焊或固态焊接（如电阻焊接、摩擦焊），由于其加热的瞬时性和局部性使得焊缝附近的母材都经受了一种特殊热循环的作用。
其特点为升温速度快，冷却速度快；焊接加热的另一个特点为热场分步极不均匀，紧靠焊缝的高温区内接近熔点，远离焊缝的低温区内接近室温，这一加热特点也造成焊件的温度分布不均匀，并随时间而不断变化，参见图1－2。
焊接接头的金相分析
焊接接头的⾦相分析实验⼀焊接接头的⾦相分析⼀、实验⽬的1.初步掌握焊接接头⾦相试样的制备⽅法。
2.了解低碳钢、管线钢焊接接头各区域⾦相组织及分布特点。
⼆、实验内容1.⾃制低碳钢焊接接头试样，观察与分析其⾦相组织。
2.对实验室制备好的低碳钢、管线钢试样进⾏⾦相组织观察、分析和⽐对。
三、实验原理⾦属材料焊接成型的过程中，焊接接头的各区域经受了不同的热循环过程，因⽽所获得的组织也有很⼤的差异，从⽽导致机械性能的变化。
对焊接接头进⾏⾦相分析，是对接头性能进⾏分析和鉴定的⼀个重要⼿段，它在科研和⽣产中已得到了⼴泛的应⽤。
焊接接头的⾦相分析包括宏观和显微分析两⽅⾯。
宏观分析的主要内容为：⽤⾁眼、放⼤镜、或低倍显微镜（＜100×）观察与分析焊缝成形、焊缝⾦属结晶⽅向和宏观缺陷等。
图1-1是在50倍显微镜下所观察到的焊接接头的宏观照⽚：图1-1 焊接接头的宏观照⽚ 50X显微分析是借助于光学显微镜或电⼦显微镜（＞100×）进⾏观察、分析焊缝的结晶形态、焊接热影响区的组织、分布特点以及微观缺陷等。
焊接接头由焊缝⾦属、焊接热影响区及母材等三部分组成。
焊缝⾦属的结晶形态及焊接热影响区的组织变化不仅与焊接热循环有关，也和所使⽤的焊接材料及被焊材料有密切的关系。
1.焊缝的交互结晶熔化焊是通过加热使被焊⾦属的联接处达到熔化状态，焊缝⾦属凝固后实现⾦属的联接。
联接处的母材和焊缝⾦属具有交互结晶的特征，图1-2为母材和焊缝⾦属交互结晶的⽰意图。
图1-2 母材和焊缝⾦属的交互结晶由图可见，焊缝⾦属与联接处的母材具有共同的晶粒，即熔池⾦属的结晶是从熔合区母材的半熔化晶粒上开始向焊缝中⼼成长的。
这种结晶形式称为交互结晶或联⽣结晶。
当晶体最易长⼤⽅向与散热最快⽅向⼀致时，晶体便优先得到成长，有的晶体由于取向不利于成长，晶粒的成长会被抑制，这就是所谓的选择长⼤，并形成焊缝中的柱状晶。
2.不易淬⽕钢焊接热影响区⾦属的组织变化不易淬⽕钢包括低碳钢和热轧、正⽕低合⾦钢等。
焊接接头的组织
焊接接头的组织一、实验目的1.掌握焊接接头各区域典型的金相组织。
2.熟悉焊接接头各区域的性能变化。
二、实验设备及材料 1.金相显微镜。
2.焊接试样。
3.预磨机4.抛光机 三、实验原理熔化焊是局部加热的过程，焊缝及其附近的母材都经历一个加热和冷却的过程。
焊接热过程将引起焊接接头组织和性能的变化，从而影响焊接质量。
焊接接头组织由焊缝金属和热影响区两部分组成。
现以低碳钢为例，根据焊缝横截面的温度分布曲线，结合铁碳合金相图，对焊接接头各部分的组织和性能变化加以说明，见图13-1。
1．焊缝金属焊缝区的金属在焊接时处于完全熔化状态，它的结晶是从熔池底壁上许多未熔化的晶粒开始的。
因结晶时各个方向冷却速度不同，垂直于熔合线方向冷却速度最大，所以晶粒由垂直于熔合线向焙池中心生长，最终呈柱状晶，如图13-2所示。
熔池中心最后结晶，聚集了等轴状低熔点合金和夹杂物，并可能在此处形成裂纹。
焊缝金属结晶后，其成分是填充材料与熔化母材混合后的平均成分。
在随后的冷却过程中，若发生相变，则上述组织均要发生不同程度的转变。
对低碳钢来说，焊缝组织大部分是柱状的铁素体加少量的珠光体。
2．热影响区热影响区是指焊缝两侧因焊接热作用而发生组织和性能变化的区域。
按受热影响的大小，热影响区可分为熔合区、过热区、正火区和部分相变区。
1）熔合区熔合区是焊缝和基体金属的交界区，相当于加热到固相线和液相线之间的区域。
由于该区域温度高，基体金属部分熔化，所以也称为“半熔化区”。
熔化的金属凝固成铸态组织，未熔化金属因温度过高而长大成粗晶粒。
此区域在显微镜下一般为2~3个晶粒图13-1 低碳钢焊接接头组织变化示意图 1-熔合区；2-过热区；3-正火区；4-部分相变区的宽度，有时难以辩认。
该区城虽然很窄，但强度、塑性和韧性都下降；同时此处接头断面变化．将引起应力集中，很大程度上决定着焊接接头的性能。
2）过热区过热区是热影响区中最高加热温度在1100℃以上至固相线温度区间的区域．该区域在焊接时．由于加热温度高，奥氏体晶粒急剧长大，形成过热组织，所以也称为“粗晶区”。
不同材料焊接接头的金相分析ppt课件
