风机基础混凝土配合比设计要求
风机基础大体积混凝土施工方案
风机基础大体积混凝土专项施工方案工程名称：专业单位：（公章）编制人：年月日审核人：年月日审批人：年月日（企业技术负责人）总承包单位：（公章）总承包单位审核人：年月日总承包单位审批人：年月日目录一、编制依据.............................................. - 3 -二、工程概况.............................................. - 3 -三、施工总体安排.......................................... - 3 -目录一、编制依据.............................................. - 3 -二、工程概况.............................................. - 3 -三、施工总体安排.......................................... - 3 -（一）、组织机构.......................................... - 3 - （二）、施工准备.......................................... - 4 - （三）施工工艺............................................ - 4 - （四）、混凝土测温及温度计算.............................. - 8 -四、大体积混凝土施工的主要问题 ........................... - 11 -五、混凝土裂缝的预防措施.................................. - 12 -六、质量保证措施.......................................... - 12 -一、编制依据1、施工组织设计2、风机基础施工蓝图3、《混凝土结构工程施工质量验收规范》（GB50204-2012）4、《大体积混凝土施工规范》（GB50496—2009）二、工程概况根据《风电场工程等级划分及设计安全标准》（试行）（FD002-2007），本风电场工程等别为Ⅱ等大（2）型。
大体积混凝土施工方案(风机基础)
混凝土浇筑施工方案××××××××××公司2011年7月1日目录第一章工程概况 (3)第二章施工部署 (3)第三章施工准备 (3)第四章施工方法 (3)一、工艺流程 (3)二、清理 (4)三、混凝土拌合材料要求 (4)四、配合比 (5)五、混凝土取样试验 (5)六、拌合 (6)七、运输 (6)八、混凝土的浇筑 (6)九、混凝土的养护 (7)第五章大体积混凝土施工质量保证措施 (7)第六章大体积混凝土施工安全保证措施 (12)第七章大体积混凝土施工应急措施 (13)第一章工程概况本工程采用××××××××××公司提供的MY1.5s/se(65m)风力发电机和××××××××××公司WD49/50-750风力发电机。
本工程风机设计使用年限为20年，风机基础的设计使用年限为50年。
采用××××××××××公司提供的MY1.5s/se(65m)风力发电机××米轮毂高度基础设计风荷载数据和××××××××××公司WD49/50-750风力发电机××米轮毂高度基础设计风荷载数据。
风机基础垫层为厚100mm的C15素混凝土，基础底部为直径15.4m的圆，基础中预埋连接塔筒的底法兰段。
基础总埋深定为 3.3m。
混凝土设计强度等级为C40。
开挖边坡拟采用1:1。
第二章施工部署为保证风机基础工程质量及施工进度，设立集中搅拌站一处，搅拌楼型号为HLS180，生产能力为180m3/h（搅拌楼的参数详见本方案后附件）。
风电场工程风机基础大体积混凝土施工和养护专项施工方案
风电场工程风机基础大体积混凝土施工及养护专项施工方案'、编制依据(1) 大唐新疆清洁能源公司托克逊风电项目四期风机基础施工图(2) 施工组织设计。
(3) 《混凝土结构施工规范GB50204-200》(4) 《硅酸盐水泥，普通硅酸盐水泥》GB175(5) 《普通混凝土用砂,石质量及检验方法标准》JGJ52(6) 《普通混凝土配合比设计技术规程》JGJ55(7) 《普通混凝土用碎石或卵石质量及检验方法标准》JGJ53(8)《大体积混凝土施工规范》GB50496-2009(9) 《混凝土外加剂应用技术规范》GB50119-2003、编制原则(1)本着优质、高效、经济、合理的原则，以施工设计图纸为依据，严格执行有关施工规范。
(2)以确保工期为原则，科学安排施工进度计划。
(3)以确保质量目标为原则，安排专业化施工班组，配备先进的机械设备，采用先进的施工方法组织好施工。
(4)以确保安全生产为原则，制定和落实好各项安全措施，严格执行安全操作规程。
三、工程概况大唐托克逊风电场四期49.5MW工程位于托克逊县县城北约20km处，已建成的风电场南侧。
风电场东西长约4km，南北宽约4km,可利用面积约16km2。
东经88o3T〜88o34', 北纬42o59'〜43o01 '之间。
场址海拔高度在340〜490m之间，场地开阔，地势平坦。
G312 国道由场址北侧通过，S301省道由场址东侧通过，G7吐库高速公路南北向紧邻场址东侧，交通便利。
风场共设计风机33台，每台风机使用混凝土量为427 m3。
风机基础采用预埋基础环现浇钢筋混凝土基础，基础混凝土等级C40F150使用低水化热水泥，并添加0.9kg/m3的建克聚乙烯醇纤维材料。
基础直径为17.5m，基坑底面开挖直径19.5m，深度2.9m，底部为0.15米C2(砼垫层。
这种大体积混凝土施工具有水化热高、收缩量大、容易开裂等特点，故风机基础大体积混凝土浇筑做为一个施工重点和难点认真对待。

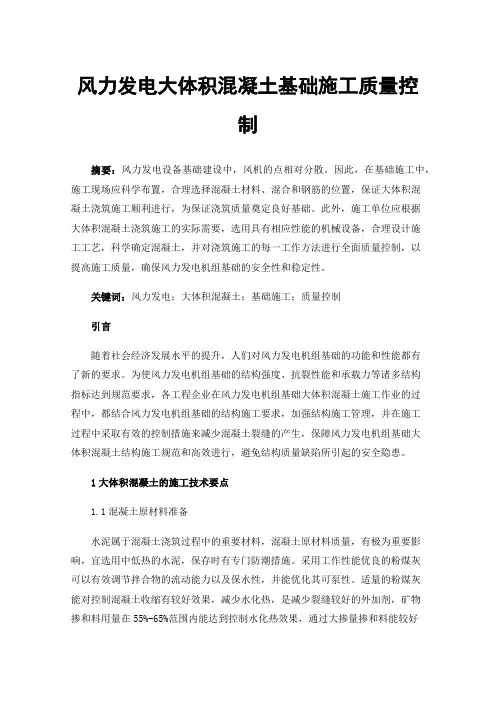

风力发电大体积混凝土基础施工质量控制
风力发电大体积混凝土基础施工质量控制摘要：风力发电设备基础建设中，风机的点相对分散。
因此，在基础施工中，施工现场应科学布置，合理选择混凝土材料、混合和钢筋的位置，保证大体积混凝土浇筑施工顺利进行，为保证浇筑质量奠定良好基础。
此外，施工单位应根据大体积混凝土浇筑施工的实际需要，选用具有相应性能的机械设备，合理设计施工工艺，科学确定混凝土，并对浇筑施工的每一工作方法进行全面质量控制，以提高施工质量，确保风力发电机组基础的安全性和稳定性。
关键词：风力发电；大体积混凝土；基础施工；质量控制引言随着社会经济发展水平的提升，人们对风力发电机组基础的功能和性能都有了新的要求。
为使风力发电机组基础的结构强度、抗裂性能和承载力等诸多结构指标达到规范要求，各工程企业在风力发电机组基础大体积混凝土施工作业的过程中，都结合风力发电机组基础的结构施工要求，加强结构施工管理，并在施工过程中采取有效的控制措施来减少混凝土裂缝的产生，保障风力发电机组基础大体积混凝土结构施工规范和高效进行，避免结构质量缺陷所引起的安全隐患。
1大体积混凝土的施工技术要点1.1混凝土原材料准备水泥属于混凝土浇筑过程中的重要材料，混凝土原材料质量，有极为重要影响，宜选用中低热的水泥，保存时有专门防潮措施。
采用工作性能优良的粉煤灰可以有效调节拌合物的流动能力以及保水性，并能优化其可泵性。
适量的粉煤灰能对控制混凝土收缩有较好效果，减少水化热，是减少裂缝较好的外加剂，矿物掺和料用量在55%-65%范围内能达到控制水化热效果，通过大掺量掺和料能较好地解决中低强度大体积混凝土温度控制问题，粉煤灰掺量比例宜适中，多量掺入影响早期强度生成。
原材料细骨料优先采用级配中粗砂，对细骨料级配要严格控制，含泥量指标十分重要，含泥量过多情况下会导致收缩过快，降低其抗拉强度。
1.2混凝土配合比混凝土配合比设计是混凝土工程中一项很重要的工作，它直接影响到混凝土工程的质量和成本。
对配合比进行优化是大体积混凝土实验（施工）中的重要环节。
风机基础大体积混凝土施工要点浅析
风机基础大体积混凝土施工要点浅析在当今的能源领域，风力发电作为一种清洁、可再生的能源形式，正得到越来越广泛的应用。
而风机基础作为支撑整个风力发电机组的重要结构，其施工质量的优劣直接关系到风机的安全运行和使用寿命。
大体积混凝土施工是风机基础建设中的关键环节，由于混凝土体积大、水化热高、施工条件复杂等特点，施工过程中容易出现裂缝、温度变形等质量问题。
因此，掌握风机基础大体积混凝土施工的要点，对于确保工程质量具有重要意义。
一、施工准备（一）技术准备在施工前，应认真研究施工图纸和相关技术规范，制定详细的施工方案。
施工方案应包括混凝土配合比设计、浇筑顺序、振捣方法、养护措施、温度控制方案等内容。
同时，应组织技术交底，确保施工人员了解施工工艺和质量要求。
（二）材料准备水泥：优先选用水化热低的水泥，如矿渣硅酸盐水泥、粉煤灰硅酸盐水泥等。
骨料：粗骨料应选用粒径较大、级配良好的石子，细骨料应选用中砂。
骨料的含泥量应严格控制在规定范围内。
外加剂：根据工程需要，可选用缓凝剂、减水剂、膨胀剂等外加剂，以改善混凝土的性能。
掺和料：适量掺入粉煤灰、矿渣粉等掺和料，可降低水泥用量，减少水化热。
（三）现场准备清理施工现场，确保场地平整、排水畅通。
搭建混凝土搅拌站、输送设备和临时施工道路。
安装测温设备和养护设施。
二、混凝土配合比设计大体积混凝土配合比设计的关键是在保证混凝土强度和耐久性的前提下，尽量降低水泥用量，减少水化热。
应通过试验确定合理的配合比，控制水胶比、砂率和坍落度。
同时，应考虑混凝土的泵送性能和施工要求。
三、混凝土浇筑（一）浇筑顺序根据风机基础的结构特点和尺寸，合理确定浇筑顺序。
一般采用分层分段浇筑的方法，分层厚度不宜超过 500mm，相邻两层浇筑时间间隔不宜超过 2 小时。
（二）浇筑速度控制混凝土的浇筑速度，避免浇筑过快导致模板变形和混凝土离析。
浇筑过程中应保持混凝土的连续性，尽量减少间歇时间。
（三）振捣方式采用插入式振捣器振捣混凝土，振捣点应均匀分布，振捣间距不宜大于振捣棒作用半径的 15 倍。
风机基础大体积混凝土施工技术规范(个人收藏整理版)
大体积混凝土施工技术尺度目录1 总那么 (3)2 术语定义 (3)3 底子规定 (4)4.大体积混凝土的材料、配比、制备及运输 (5)5 混凝土施工 (8)6 温控施工的现场监测与试验 (11)1 总那么为使大体积混凝土施工符合技术先进、经济合理、安然闲用、确保质量，制定本尺度。
本尺度适用于混凝土布局施工中预计会因温度和收缩引起混凝土体积变形而发生有害裂缝的大体积混凝土工程施工。
本尺度不适用于碾压混凝土和水工大体积混土工程施工。
大体积混凝土施工除应遵守本尺度外，尚应符合国家现行有关尺度的规定。
2 术语定义大体积混凝土混凝土布局实体最小几何尺寸不小于1m，体积大于1000m3，或预计会因混凝土中水泥水化热引起的温度和收缩而导致有害裂缝发生的混凝土工程，都称之为大体积混凝土。
跳仓施工法在大体积混凝土混凝土工程施工中，将超长的混凝土块体分为假设干小块体，颠末短期的应力释放，再将假设干小块体连成整体，依靠混凝土抗拉强度抵当下一段的温度收缩应力的施工方法。
温度裂缝由于混凝土表里温差和收缩作用，混凝土温度应力和收缩应力大于混凝土抗拉强度时所发生的裂缝。
永久变形缝将建筑物〔构筑物〕垂直分割开来的永久留置的预留缝。
竖向施工缝因技术或施工组织上的原因，不克不及持续浇筑时，当混凝土浇筑停顿时间有可能超过混凝土的初凝时间在事先确定而留置在适当位置的垂直标的目的的预留缝。
程度施工缝因技术或施工组织上的原因，不克不及持续浇筑时，当混凝土浇筑停顿时间有可能超过混凝土的初凝时间在事先确定而留置在适当位置的程度标的目的的预留缝。
温度应力当混凝土的温度变形受到约束时，混凝土内部所发生的应力。
收缩应力当混凝土的收缩变形受到约束时，混凝土内部所发生的应力。
温升峰值混凝土浇筑体内部的温升达到最高温度时的值。
里表温差混凝土浇筑体中心与混凝土浇筑体表层温度之差。
降温速率处于散热条件下，混凝土浇筑体内部温度达到温升峰值后，单元时间内温度下降的幅度。
风机基础大体积混凝土浇筑技术分析
Construction & Decoration190 建筑与装饰2023年9月上 风机基础大体积混凝土浇筑技术分析陈石亮北京计鹏信息咨询有限公司 北京 100000摘 要 风电场的质量如何，很大程度上与风机基础大体积混凝土的施工质量有关。
如果想要保证风机的建设质量，一定要控制好混凝土浇筑工作。
本文围绕着大体积混凝土浇筑技术在风机基础上的应用进行探讨，多方面分析其施工质量的控制情况，如在材料选择、施工通病、防治施工效果或施工技术等方面展开分析，保障混凝土建筑工程质量，以期对相关研究提供借鉴。
关键词 风机基础；大体积混凝土；浇筑技术Analysis of Mass Concrete Pouring Technology for Fan FoundationChen Shi-liangBeijing Jipeng Investment Information and Consultant Ltd., Beijing 100000, ChinaAbstract The quality of wind farms is largely related to the construction quality of mass concrete for fan foundation.To ensure the construction quality of fans, it is necessary to control the concrete pouring work. This paper explores the application of mass concrete pouring technology on the fan foundation, analyzes the control of construction quality in many aspects, such as material selection, construction common diseases, prevention and control construction effects or construction technology, to ensure the quality of concrete construction engineering, and provide reference for related research.Key words fan foundation; mass concrete; pouring technology引言我国的发展，尤其是工业的发展，需要很大的能源消耗。
风机基础施工组织设计方案
编制：审核：批准：本工程为中电投陵川风岭山 99.5MW 风电场项目，该项目共 50 台单机容量 2.0MW 风机基础，分A 、B 两个标段进行施工，每标段 25 台 2.0MW 风机。
风机基础全部为钢筋混凝土基础， 基础混凝土设计强度为 C40，垫层 C15。
基础混凝土抗冻等级设计为 F100，抗裂纤维掺量为 0.9kg/m 3。
钢筋为 HRB400，2.0MW 风机基础采用预应力锚栓基础。
1.2.1 工程量： 25 台风机基础：序号 1 2 3 4 5 6 7 8序号 名称 单位 数量 备注1 混凝土 m3 138182 钢筋 t 11453 预埋电缆管 米 3155 4预埋排水管 米 323 560x6 热镀锌扁铁米4130资料名称《中电投晋城陵川风岭山风电项目施工图》《混凝土结构工程施工及验收规范》《电力建设安全工作规程》《电力建设施工质量验收及评定规程第1部份：土建工程》 《建造施工手册》 钢筋机械连接通用技术规程 《混凝土强度检验评定标准》 《钢筋混凝土结构预埋铁件》出版单位国核电力规划设计研究院建设部 /中国电力出版社中国建造工业出版社建设部 建设部中国建造标准设计研究院GB50204-2022 DL5009.1-2002DL/T5210.1-2022第四版 JGJ107-2022 GB/T50107-202204G362版本序号必须具备的条件责任单位备注1 风力发机电组基础施工图到位工程质量部2 开工报告审批已完成工程质量部3 作业指导书编制并审批合格，已进行交底。
工程质量部4 风机基础图纸会审完成工程质量部5 安全技术及工艺质量已进行交底并履行签字手续工程质量部8 材料到场齐全并已检验合格物资部9 施工用工机具及计量器具准备完成，并已检验合格工程质量部10 各工种作业人员进场，满足施工要求综合部11 施工工器具和小型机械配备齐全工程质量部12 施工场地、道路、水电、通讯满足要求工程质量部13 施工记录、验收表格齐全工程质量部14 施工人员安全教育、体检合格综合部15 检测施工机械、机具，保证其运转良好工程质量部施工人员熟悉图纸、技术及质量要求，明确施工范围、16 工程质量部内容及施工顺序17 现场安全、消防设施齐全，具备条件工程质量部根据砼设计强度等级进行砼配合比试配试验，混凝土配试验室18合比报告已完成。
风机基础大体积混凝土施工方案
风力发电项目大体积混凝土施工方案编制：审核：审批：有限公司二O二一年一月目录第一章工程概况 (1)一、工程概况 (1)二、大体积混凝土主要技术要求 (1)第二章编制依据 (1)第三章施工准备 (2)一、技术准备 (2)二、施工机械及劳动力准备 (3)三、现场浇筑作业准备 (4)第四章施工进度安排 (5)一、施工进度安排 (5)第五章大体积混凝土浇筑施工工艺 (5)一、混凝土原材料、配合比、制备及运输 (5)二、混凝土浇筑 (7)第六章大体积混凝土质量保证措施 (9)一、质量保证体系 (9)二、大体积混凝土养护 (9)三、大体积混凝土温度控制 (10)第七章冬季施工措施 (13)第八章应急预案 (16)一、应急领导小组 (16)二、应急处理程序 (16)三、应急处理措施 (17)第九章安全保证措施 (16)一、安全施工目标 (16)二、安全保证体系 (16)三、安全施工措施 (17)第十章文明施工、环境保护措施 (18)一、文明施工措施 (18)二、环境保护措施 (19)附表：1、混凝土结构工程蓄热养护测温记录第一章工程概况一、工程概况1. 工程名称：2. 建设单位：3. 监理单位：4. 施工单位：5. 建设地点：6. 项目概况：。
二、大体积混凝土主要技术要求1. 本项目大体积混凝土主要是风机基础。
2. 本项目风机基础为现浇钢筋混凝土独立基础，风机基础的设计级别为1级，基础结构的安全等级为一级，风机基础的抗震设防类别为丙类。
本风场区域的抗震设防烈度为8度（0.20g），场地土类别为Ⅱ类。
3. 风机基础混凝土强度等级：基础C40，垫层C20。
二次灌浆采用C90混凝土高强灌浆料。
风机底面直径18.4m，顶面直径6.2m，中心部位厚度4.4m。
4. 基础混凝土保护层厚度：基础底面60mm；基础侧面50mm；基础顶面50mm。
第二章编制依据1. 《建筑工程施工质量验收统一标准》GB50300-20132. 《工程测量规范（附条文说明）》GB50026-2007；3. 《混凝土结构工程施工质量验收规范》GB50204-20154. 《混凝土结构工程施工规范》 GB50666-2011；5. 《大体积混凝土施工标准》GB50496-2018；6. 《大体积混凝土温度测控技术规范》GB/T51028-2015；7. 《建筑地基处理技术规范》JGJ79-2012；8. 《建筑机械使用安全技术规程》JGJ 33-2012；9.《建筑工程冬期施工规程》（JGJ104-1997）；10.《混凝土泵送施工技术规程》（JGJ/T10-2011）；11.《混凝土质量控制标准》（GB50164-2011）；12. 国家、地区建设工程的有关法规、文件及规定。
风机基础混凝土施工规范
见证取样复检 配合比设计、试验
混凝土生产
混凝土浇筑 混凝土养护
材料退场 调整、重新试配
坍落度检查 现场制作试块
基础验收
质量处理或返工
第 1 页 / 共 15 页
风机基础混凝土施工技术指导
三、 风机基础混凝土质量的初步控制
1. 原材料的质量控制
1） 水泥
水泥是混凝土工程的关键性材料，应加强对其质量的控制。 水泥进场时应对其品种、级别、包装、出厂日期进行检查。 进场水泥必须要提供质保书、同批号（炉、窑）的出厂检验报告，产品合格证。同时 按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装水泥不超过 200t、 散装水泥不超过 500t 为一检验批进行取样复试。 水泥存放必须采取防潮措施，不同品种、不同强度等级的水泥应分开堆放，防止混用。 水泥的存放期不宜过长，防止结块降低强度。对于存放期超过三个月的水泥（从出厂 日期计算）应视为过期水泥。使用时必须重新检验，确定其强度等级。
3） 水
拌制各种混凝土的用水应符合国家现行标准《混凝土拌合用水标准》JGJ 63 的规定。
第 2 页 / 共 15 页
风机基础混凝土施工技术指导
不得使用海水拌制钢筋混凝土和预应力混凝土。
4） 掺合料
选用的掺合料应使混凝土达到预定改善性能的要求或在满足性能要求的前提下取代水 泥其掺量应通过试验确定其取代水泥的最大取代量应符合有关标准的规定。
选用的外加剂其产品应具有质量证明书，产品说明书、产品合格证、产品检验报告和 产品质保期。
对掺外加剂的混凝土所使用的水泥，应先进行外加剂对水泥的适应性检验，必要时还 应检验其氯化物硫酸盐等有害物质的含量，经验证确认对混凝土无有害影响时方可使用。
不同品种的外加剂复合使用时应注意其相容性及对混凝土性能的影响，使用前应进行 必要的试验，满足要求后方能使用。
风机基础混凝土配合比设计要求
风机基础混凝土配合比设计要求1、水泥选用P.O425普通硅酸盐水泥，为降低水化热，胶凝材料含量尽量低，宜控制在400kg/m3以内，其他要求应符合级符合《通用硅酸盐水泥》GB175-2007。
2、细骨料采用中砂，控制细度模数 2.4～2.8，含泥量≤1％，泥块含量≤0.5％。
其他性能指标符合《普通混凝土用砂、石质量及检验方法标准》JGJ52－2006 的规定。
3、粗骨料采用碎石，粒径5～25mm，含泥量不大于1%。
选用连续级配的5～31.5mm 花岗岩碎石，针片状含量≤10％，含泥量≤1％，泥块含量≤0.5％，其他性能指标符合《普通混凝土用砂、石质量及检验方法标准》JGJ53－2006 的规定。
4、掺合料采用粉煤灰等量内掺法，水泥代用量控制在10%以内，控制45μm 筛余≤18％，需水量比≤105％，其他指标不得大于规范Ⅱ级粉煤灰的技术要求。
5、外加剂UEA采用U型膨胀剂，宜用内掺法取代胶凝材料量10%以内，碱含量必须合格。
6、外加剂高效引气减水剂需根据含气量要求（3-5%），经调配后确定最佳掺量，粉剂为0.3-0.7%，液体为1.0-1.5% 。
7、外加剂缓凝剂考虑到夏季高温施工易干裂，需根据实际情况添加缓凝剂。
8、JK-6抗裂纤维掺量不小于7kg/m3,抗拉强度大于1010mpa。
9、其他要求坍落度选择为12±2cm，控制混凝土中的水灰比不大于0.4，砂率控制在40%参考规范：1、混凝土外加剂GB 8076 －20082、通用硅酸盐水泥GB 175 －20073、建筑用砂GB／T14684-20014、建筑用卵石、碎石GB/T14685－20015、用于水泥和混凝土中的粉煤灰GB 1596－20056、普通混凝土配合比设计规程JGJ55-20117、纤维混凝土应用技术规程JGJT 221-20108、大体积混凝土施工规范GB50496-20099、粉煤灰混凝土应用技术规程GBJ146-90手机震动，来一条微信消息，他说：“我开好房间了，等你！他们都说你技术好，我想试试真假。
风机基础大体积混凝土施工技术规范
风机基础大体积混凝土施工技术规范1. 引言风机基础是风力发电机组的重要组成部分，它承受着整个风机系统的重量，并将其传递到地基上。
因此，风机基础的施工质量对整个风机系统的稳定和安全运行至关重要。
本文档旨在规范风机基础大体积混凝土的施工技术，以确保风机基础的稳固性和耐久性。
2. 施工前准备在开始风机基础施工之前，需进行以下准备工作：•确定基础设计的尺寸、形状和深度。
•准备施工方案和工艺流程。
•准备施工所需的人员、设备和材料。
•对施工现场进行检查，确保场地平整、无杂物，并进行强夯处理。
•安装标志牌，标明施工区域，并设置警告线，确保安全施工。
3. 施工工艺3.1 模板安装•根据基础设计要求，制作适当的模板，并确保其高度、尺寸和平整度符合要求。
•安装模板并固定，确保其稳固不移动，并进行合理的定位和水平调整。
3.2 钢筋布置•根据基础设计要求，将钢筋按照规定的间距、直径和布置方式进行编织和固定。
•确保钢筋与模板的间隙符合要求，并注意钢筋的纵向和横向连接。
3.3 混凝土搅拌和浇筑•检查搅拌设备的完好性，并进行必要的维修和保养。
•按照设定的配合比将水泥、砂、石料和掺合料进行搅拌，保证混凝土的均匀性和流动性。
•在混凝土浇筑前，对模板进行必要的湿润处理，并检查模板的密封性。
•采用合适的浇筑方法，避免混凝土的分层和孔隙，确保充实度和紧密性。
•控制浇筑速度，避免引起混凝土的分离和渗漏。
3.4 混凝土养护•在混凝土浇筑结束后，立即进行养护工作。
•对混凝土进行喷水养护，保持其湿润状态，并避免混凝土出现裂缝和收缩。
•在养护期间，不得进行任何施工和负荷。
•养护期满后，及时拆除模板，并进行基础的最终处理和清理。
4. 质量控制在施工过程中，应进行必要的质量控制，以确保风机基础的稳定性和耐久性。
•进行混凝土配合比的试验，确保其符合设计要求。
•对施工现场进行勘测和检测，确认基础尺寸和位置的准确性。
•对模板、钢筋和混凝土进行检查，确保其符合要求。
风机基础工程重点难点分析报告及对策
风机基础工程重点难点分析及对策一、工程重点难点分析由于本工程风机基础采用梁板式风机基础；由于工程所在地商品混凝土运输距离远，只能现场建立小型搅拌站。
因此，风机基础施工的重点是基础混凝土的质量控制。
由于基础施工时段正值雨季，保障雨季施工进度是难点工作。
针对风机基础拟采取如下技术措施：二、风机基础混凝土的材料、配比、制备及运输质量控制混凝土配合比的选择在符合工程设计所规定的结构构件的强度等级、耐久性、抗渗性、体积稳定性等要求外尚应符合大体积混凝土施工工艺特性的要求，并应符合合理使用材料、减少水泥用量、降低混凝土硬化过程中绝热温升值的原则。
混凝土的制备和运输，除应符合设计混凝土强度等级的要求外，还应根据预拌混凝土运输距离、运输设备、供应能力材料批次、环境温度等调整预拌混凝土的设备参数；以保证入模混凝土硬化后符合设计要求。
1、材料（1）配制大体积混凝土所用水泥的选择及其质量应符合国家标准，应优先选用中、低热硅酸盐水泥或低热矿渣硅酸盐水泥，大体积混凝土施工所用水泥其7天的水化热不宜大于270kJ/kg；当混凝土有抗渗指标要求时，所用水泥的铝酸三钙（C3A）含量不应大于8%；所用水泥在搅拌站的入罐温度不应大于60℃。
（2）水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性、凝结时间、水化热及其他必要的性能指标进行复检，其质量应符合现行国家标准《硅酸盐水泥，普通硅酸盐水泥》GB175的规定。
（3）骨料的选择，除应符合现行国家标准的质量要求外，应符合下列规定：细骨料采用中砂，其细度模数应大于2.3,含泥量不大于3%，当含泥量超标时，应在搅拌前进行水洗，检测合格后方可使用；粗骨料宜选用粒径5～31.5mm，级配良好，含泥量不大于1%，非碱活性的粗骨料；非泵送施工时粗骨料的粒径可适当增大。
（4）作为改善性能和降低混凝土硬化过程水泥水化热的矿物掺合料；粉煤灰和高炉粒化矿渣粉，其质量应符合现行的国家标准《用于水泥混凝土中的粉煤灰》GB1596、《用于水泥混凝土中的粒化高炉矿渣粉》GB/T18046的规定。
风机基础混凝土施工方案
风机基础混凝土施工方案引言在风电场的建设过程中，风机基础是非常重要的组成部分。
风机基础混凝土施工方案的制定，不仅关系到风机的稳定性和安全性，还关系到风机的使用寿命和性能指标。
本文将详细介绍风机基础混凝土施工方案的制定和实施。
1. 施工前准备工作施工前的准备工作是确保风机基础混凝土施工质量的关键。
以下是一些常见的施工前准备工作：1.1 地质勘察地质勘察是为了了解场地地质情况，确定施工方案的可行性。
根据地质勘察报告，确定基础的设计参数，包括承载力和稳定性等指标。
1.2 基础设计基础设计是根据地质勘察报告和风机的参数要求进行的。
基础设计需要满足风机的荷载要求，同时考虑地质条件和施工过程的可行性。
1.3 施工方案制定根据基础设计要求，制定风机基础混凝土施工方案。
方案应包括施工步骤、施工工艺和施工安全措施等内容。
2. 施工步骤风机基础混凝土施工一般包括以下步骤：2.1 基坑开挖根据基础设计的要求，对基坑进行开挖。
开挖尺寸要满足基础设计的要求，并考虑施工机械和材料运输的需要。
2.2 基坑处理对基坑进行处理，包括基坑底部的平整和清理。
确保基坑底部的土壤质量符合基础设计的要求，并清除杂物和积水。
2.3 基础模板安装安装基础模板，模板应符合基础设计要求，并保证模板的稳定性和平整度。
模板的安装需要注意垂直度和水平度的控制。
2.4 钢筋安装根据基础设计的要求，进行钢筋的安装。
钢筋的数量、直径和间距应符合设计要求，并注意钢筋的正确位置和固定方式。
2.5 混凝土浇筑进行混凝土的配制和浇筑。
混凝土的配制应符合设计要求，包括材料选择、配合比和抗温抗冻等要求。
浇筑时要控制浇注的速度和均匀度。
2.6 混凝土养护对浇筑后的混凝土进行养护。
养护时间和方法应符合设计要求，并注意养护中的温度和湿度控制。
2.7 模板拆除混凝土养护完毕后，拆除基础模板。
模板拆除时要注意基础的稳定性和表面的保护，防止意外破坏或沉降。
3. 施工工艺和安全措施在风机基础混凝土施工过程中，需要严格遵守施工工艺和采取安全措施，确保施工质量和人员安全。
风机基础混凝土配合比设计要求
风机基础混凝土配合比设计要求1、水泥选用P.O425普通硅酸盐水泥，为降低水化热，胶凝材料含量尽量低，宜控制在400kg/m3以内，其他要求应符合级符合《通用硅酸盐水泥》GB175-2007。
2、细骨料采用中砂，控制细度模数 2.4～2.8，含泥量≤1％，泥块含量≤0.5％。
其他性能指标符合《普通混凝土用砂、石质量及检验方法标准》JGJ52－2006 的规定。
3、粗骨料采用碎石，粒径5～25mm，含泥量不大于1%。
选用连续级配的5～31.5mm 花岗岩碎石，针片状含量≤10％，含泥量≤1％，泥块含量≤0.5％，其他性能指标符合《普通混凝土用砂、石质量及检验方法标准》JGJ53－2006 的规定。
4、掺合料采用粉煤灰等量内掺法，水泥代用量控制在10%以内，控制45μm 筛余≤18％，需水量比≤105％，其他指标不得大于规范Ⅱ级粉煤灰的技术要求。
5、外加剂UEA采用U型膨胀剂，宜用内掺法取代胶凝材料量10%以内，碱含量必须合格。
6、外加剂高效引气减水剂需根据含气量要求（3-5%），经调配后确定最佳掺量，粉剂为0.3-0.7%，液体为1.0-1.5% 。
7、外加剂缓凝剂考虑到夏季高温施工易干裂，需根据实际情况添加缓凝剂。
8、JK-6抗裂纤维掺量不小于7kg/m3,抗拉强度大于1010mpa。
9、其他要求坍落度选择为12±2cm，控制混凝土中的水灰比不大于0.4，砂率控制在40%参考规范：1、混凝土外加剂GB 8076 －20082、通用硅酸盐水泥GB 175 －20073、建筑用砂GB／T14684-20014、建筑用卵石、碎石GB/T14685－20015、用于水泥和混凝土中的粉煤灰GB 1596－20056、普通混凝土配合比设计规程JGJ55-20117、纤维混凝土应用技术规程JGJT 221-20108、大体积混凝土施工规范GB50496-20099、粉煤灰混凝土应用技术规程GBJ146-90手机震动，来一条微信消息，他说：“我开好房间了，等你！他们都说你技术好，我想试试真假。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风机基础混凝土配合比设计要求
1、水泥
选用P.O425 普通硅酸盐水泥，为降低水化热，胶凝材料含量尽量低，宜控制在 400kg/m3 以内，其他要求应符合级符合《通用硅酸盐水泥》GB175-2007。
2、细骨料
采用中砂，控制细度模数 2.4〜2.8,含泥量w 1%,泥块含量w
0.5％。
其他性能指标符合《普通混凝土用砂、石质量及检验方法标准》JGJ52－2006 的规定。
3、粗骨料
采用碎石，粒径5〜25mm，含泥量不大于1%。
选用连续级配的5〜31.5mm 花岗岩碎石，针片状含量w 10%，含泥量w 1%,泥块含量w 0.5%,其他性能指标符合《普通混凝土用砂、石质量及检验方法标准》JGJ53－2006 的规定。
4、掺合料
采用粉煤灰等量内掺法，水泥代用量控制在 10%以内，控制45卩 m 筛余w 18%，需水量比w 105%，其他指标不得大于规范H级粉煤灰的技术要求。
5、外加剂 UEA
采用U型膨胀剂，宜用内掺法取代胶凝材料量10%以内，碱含量
必须合格。
6、外加剂高效引气减水剂
GB 8076 － 2008 GB 175 － 2007 GB ／ T14684-2001 GB/T14685－ 2001 GB 1596－ 2005 JGJ55-2011 JGJT 221-2010 GB50496-2009
需根据含气量要求（ 3-5%），经调配后确定最佳掺量，粉剂为 0.3-0.7%，液体为 1.0-1.5% 。
7、外加剂缓凝剂
考虑到夏季高温施工易干裂，需根据实际情况添加缓凝剂。
8 JK-6抗裂纤维
掺量不小于7kg/m3,抗拉强度大于1010mpa 。
9、其他要求
坍落度选择为12 士 2cm,控制混凝土中的水灰比不大于 0.4,砂率 控制在 40%
参考规范：
1 、混凝土外加剂
2、 通用硅酸盐水泥
3、 建筑用砂
4、 建筑用卵石、碎石
5、 用于水泥和混凝土中的粉煤灰
6、 普通混凝土配合比设计规程
7、 纤维混凝土应用技术规程
8、大体积混凝土施工规范
9 、粉煤灰混凝土应用技术规程
GBJ146-90
手机震动，来一条微信消息，他说：我开好房间了，等你！他们都说你技术好，我想试试真假。
真的，我平时对你也不错吧，你可不能让我干等着呀。
她回：那好吧，你先等我，我在家里，先洗个澡，换身衣服吧。
半个小时后，她问：你在哪里开房？
欢乐斗地主，电信一区，12号房间，不见不散哦。
给老娘滚!
当然，以上是个笑话。
不过，近日成都一家燃气公司也发生了一件类似的事情，董事长在微信里发了一个六十块钱的红包，三名员工一时手痒，按耐不住诱惑，结果伸手一抢纷纷中招: 工作时间玩手机，罚款五百！在面对记者采访时，董事长表示：我为了了解大家的思想动态，所以加入了员工的微信群里。
贵董事长显然忘记了，微信是一款私人社交APP,主要用于朋友间的情感交流，如果谈工作，我们有OA或IMO等专门的办公协作软件。
如果公司实在不成气候，一时没有使用这样的专业应用程序，也应当提前与员工约定，公司把QQ或者微信当做办公交流的专用软件。
没有事先的约定，董事长从微信里冒出来，就是以朋友”的身份，而非老板”的身份。
朋友发红包，抢还是不抢呢？朋友上班抢红包，罚还是不罚呢？
显然，天真的员工把董事长当做了朋友，所以抢了红包，而老谋深算的董事长没有把员工当做朋友，所以罚了员工。
试探是一把双刃剑，你在试探别人的时候，往往先暴露了自己
然而，朋友圈里的试探之风经久不衰。
最常见的试探：清清吧，不用回。
试试吧，复制我发的消息，找到微信里的设置，通用，群发助手，全选，粘贴复制的信息发送就行，谁的发送失败了，就是把你拉黑了，你再扔掉那些尸体就OK啦!
发出这种试探信息的人，骨子里肯定极端自卑，而且平时很可能不大受待见，要不怎么老怀疑自己被朋友删了呢？像马云，我猜他一定不会纠结于自己是不是被微信好友给删了。
我一般收到这样的消息，会当下把对方拉黑。
既然你连这点做人的底气都没有，咱俩之间的友谊连这点信任的基础都没有，我还有必要把你保留在我的朋友圈里吗？
试探朋友关系的升级版，是在朋友圈求助。
临时急用，不多，就两千, 哪位朋友方便的话请来电告诉我，事情万分紧急，不挨着问了，谢谢!
看到这样的信息，是朋友的自然要赶紧打个电话，电话接通那边却是云淡风轻, 没事儿，我就试试。
”你丫小学没毕业吧，狼来了的故事听过没？下次你再说有急事，我可保不准是真是
假，到时候看我帮不帮你。
还有，刚才急着打电话，晾了个好几亿的大单，你赔不赔？你当我像你这么闲呢!
还有一种另类的试探，是从网上狂下美女图片，把自己的朋友圈打扮的花枝招展，然后换个昵称，换张头像，给自己的老公来一句: 帅哥，约吗？
如果老公回一个心花怒放的表情，得咧，回去跪搓衣板吧。
小公主碎了一地的玻璃心，一时半会儿是哄不好了。
要是老公如柳下惠般一本正经，事情就这样完美收工了吗？不，她会继续
下载更妖艳更动人的图片，直到有一天老公随口地问一句: 请问多少钱一晚？
男人记住，女人试探的时候，往往心里已经有了预设的结果，预设的结果没有出现，那就是自己试探的还不够。
带着一种不见黄河不死心，不见棺材不落泪的执着，女人生生把幸福推向远方。
女人，试想一下，假如你是一个男人，遇见一个才貌双全不求名利，一心只想倒贴给你的凡间仙子，难道你不会动心？
试探人性的弱点，只会暴露自己的无知。
而这样的试探，有百害而无一利，却有很多无知的朋友乐此不疲。
所以说，如果你缺乏安全感，不知道你的朋友是否把你当朋友，也不知道你的爱人是否把你当爱人，那你不妨多学习，多打扮，充实内心，提升自己。
记住，你若盛开，蝴蝶自来，无味
的试探，只会使你化身荆棘，刺痛别人，刺伤自己！
生活有压力，经济有压力，学业有压力，晋升有压力，人际关系有压力，情感世界有压力，婚姻也有压力……•人们的交谈中，无不涉及林林总总的压力。
压力像汽油桶被打翻，弥散到现代生活的各个领域，散发着浓烈的气味，我们躲不胜躲，防不胜防，它不定在哪个瞬间就燃起火焰。
其实，适当的压力是保持活性的重要条件。
如果空气没有了压力，我们的呼吸就会衰竭；
如果血液没有了压力，我们的四肢就会瘫痪；
如果水管子没有了压力，那结果是让任何一个住在高层楼房的人都噤若寒蝉的，你将失去可饮可用的清洁水。
20世纪的石油英雄王铁人”也说过，井无压力不出油，人无压力不进步”.
只是这压力须适度。
比如冬日里柔柔的阳光照在身上，这是一种轻松的压力，让我们温暖和振奋。
设想这压力增加十倍，在吐鲁番酷热的夏季，大伙儿只有躲到地窖里才能过活。
假如这
压力继续增加，到了百倍千倍，结果就是人们成了一堆焦炭了。
现代人常常陷于压力构建的如焚困境之中。
也许是某一方面的压力过强，也许是多方面的压力综合在一起。
如是后者，单独某一方面的压力尚可容忍，但积少成多、日积月累，细微的压
力堆积起来就成了如山的重负。
金属都有疲劳的时候，遑论血肉之躯？如不减压，真怕有一天成了齑粉。
如果你因压力忙到无力自拔，忙到昏天黑地，忘记了自己的生日和家人的聚会，忘掉了自己如此辛辛苦苦究竟是为了什么，如果你想改变，就试着了解压力吧。
寻找压力的种种成因，为
扑朔迷离、捉摸不定的压力画像，澄清了我们对压力的迷惘之处，让折磨我们的压力毒蛇从林莽之中现形，让我们对压力的全貌和运转的轨迹有较为详尽的了解。
中国的兵法上有句古话，叫知己知彼，百战不殆”当你认识到了你所承受的压力的强度和种类，在某种程度上你就已经钉住了压力毒蛇的七寸”.
明白了压力的起承转合，找到了适合自己的减压方式之后，你的呼吸就会轻松一点，胸中的块垒也会松动出些许的空隙。
坚持下去，持之以恒，你就会一寸寸地脫离沉重的压力，把自己成功地拔出来。
