各种绝缘子型号

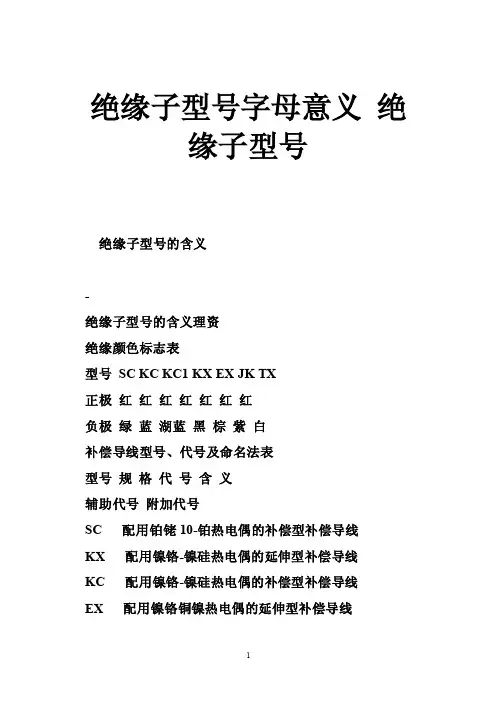

绝缘子型号字母意义绝缘子型号
绝缘子型号字母意义绝缘子型号绝缘子型号的含义-绝缘子型号的含义理资绝缘颜色标志表型号SC KC KC1 KX EX JK TX正极红红红红红红红负极绿蓝湖蓝黑棕紫白补偿导线型号、代号及命名法表型号规格代号含义辅助代号附加代号SC 配用铂铑10-铂热电偶的补偿型补偿导线KX 配用镍铬-镍硅热电偶的延伸型补偿导线KC 配用镍铬-镍硅热电偶的补偿型补偿导线EX 配用镍铬铜镍热电偶的延伸型补偿导线JX 配用铁-铜镍热电偶的延伸型补偿导线TX 配用铜-铜镍热电偶的延伸型补偿导线-G 一般用-H 耐热用A 精密级B 普通级-V 聚氯乙烯-F 聚四氟乙烯-B 玻璃丝R 多股线芯（单股线芯省略）P 屏蔽0.5 线芯标称截面0.5mm21.0 线芯标称截面1.0mm21.5 线芯标称截面1.5mm22.5 线芯标称截面2.5mm2表示S型热电偶用的补偿型耐热用普通级补偿导线，绝缘层为聚氯乙烯，特征为多股软线和屏蔽型单对线芯标称截面为1.0mm2。
举例：SC-H B-V R P 2×1.0 GB4989-85理资本安用热电偶补偿导线(缆)(含阻燃型)产品型号含义口口口口口ia配用热电偶型号(二个字母表示) 使用分类和允差等级、GA一般用精密级，GB一般用普通级线芯股数、多股用R 表示，单股可省略线芯截面，mm2 本安用线芯绝缘层、护层着色表补偿导线型号配用热电偶补偿导线合金丝绝缘层着色护层着色正极负极正极负极SC 铂铑10-铂SPC（铜）SNC（铜镍）红绿蓝KC 镍铬-镍硅KPC（铜）KNC（康铜）红蓝蓝KX 镍铬-镍硅KPX（镍铬）KNX（镍硅）红黑蓝EX 镍铬-铜镍EPX（镍铬）ENX（铜镍）红棕蓝JX 铁-铜镍JPX（铁）JNX（铜镍）红紫蓝TX 铁-铜镍TPX（铜）TNX（铜镍）红白蓝注：普通级和精密级本安用补偿导线的区分，用在护层外加标志方法区别：凡是有GA标志者为精密级、GB标志者为普通级。
六、高压线路刚性绝缘子高压线路针式绝缘子型号含义口口口口口口产品型式结构特征：普通型不表示设计顺序号额定电压KV L-瓷件与钢脚采用螺纹连接。
悬式瓷绝缘子的型号和参数

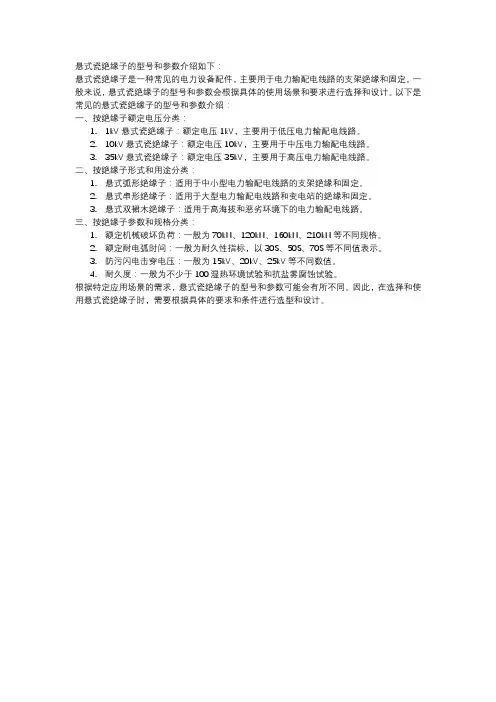

悬式瓷绝缘子的型号和参数介绍如下：
悬式瓷绝缘子是一种常见的电力设备配件，主要用于电力输配电线路的支架绝缘和固定。
一般来说，悬式瓷绝缘子的型号和参数会根据具体的使用场景和要求进行选择和设计。
以下是常见的悬式瓷绝缘子的型号和参数介绍：
一、按绝缘子额定电压分类：
1.1kV悬式瓷绝缘子：额定电压1kV，主要用于低压电力输配电线路。
2.10kV悬式瓷绝缘子：额定电压10kV，主要用于中压电力输配电线路。
3.35kV悬式瓷绝缘子：额定电压35kV，主要用于高压电力输配电线路。
二、按绝缘子形式和用途分类：
1.悬式弧形绝缘子：适用于中小型电力输配电线路的支架绝缘和固定。
2.悬式串形绝缘子：适用于大型电力输配电线路和变电站的绝缘和固定。
3.悬式双裙木绝缘子：适用于高海拔和恶劣环境下的电力输配电线路。
三、按绝缘子参数和规格分类：
1.额定机械破坏负荷：一般为70kN、120kN、160kN、210kN等不同规格。
2.额定耐电弧时间：一般为耐久性指标，以30S、50S、70S等不同值表示。
3.防污闪电击穿电压：一般为15kV、20kV、25kV等不同数值。
4.耐久度：一般为不少于100湿热环境试验和抗盐雾腐蚀试验。
根据特定应用场景的需求，悬式瓷绝缘子的型号和参数可能会有所不同。
因此，在选择和使用悬式瓷绝缘子时，需要根据具体的要求和条件进行选型和设计。
各种绝缘子型号

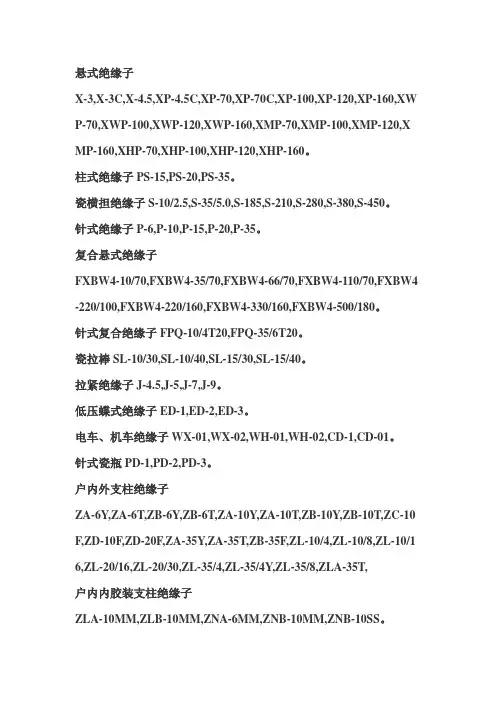

悬式绝缘子X-3,X-3C,X-4.5,XP-4.5C,XP-70,XP-70C,XP-100,XP-120,XP-160,XW P-70,XWP-100,XWP-120,XWP-160,XMP-70,XMP-100,XMP-120,X MP-160,XHP-70,XHP-100,XHP-120,XHP-160。
柱式绝缘子PS-15,PS-20,PS-35。
瓷横担绝缘子S-10/2.5,S-35/5.0,S-185,S-210,S-280,S-380,S-450。
针式绝缘子P-6,P-10,P-15,P-20,P-35。
复合悬式绝缘子FXBW4-10/70,FXBW4-35/70,FXBW4-66/70,FXBW4-110/70,FXBW4 -220/100,FXBW4-220/160,FXBW4-330/160,FXBW4-500/180。
针式复合绝缘子FPQ-10/4T20,FPQ-35/6T20。
瓷拉棒SL-10/30,SL-10/40,SL-15/30,SL-15/40。
拉紧绝缘子J-4.5,J-5,J-7,J-9。
低压蝶式绝缘子ED-1,ED-2,ED-3。
电车、机车绝缘子WX-01,WX-02,WH-01,WH-02,CD-1,CD-01。
针式瓷瓶PD-1,PD-2,PD-3。
户内外支柱绝缘子ZA-6Y,ZA-6T,ZB-6Y,ZB-6T,ZA-10Y,ZA-10T,ZB-10Y,ZB-10T,ZC-10 F,ZD-10F,ZD-20F,ZA-35Y,ZA-35T,ZB-35F,ZL-10/4,ZL-10/8,ZL-10/1 6,ZL-20/16,ZL-20/30,ZL-35/4,ZL-35/4Y,ZL-35/8,ZLA-35T,户内内胶装支柱绝缘子ZLA-10MM,ZLB-10MM,ZNA-6MM,ZNB-10MM,ZNB-10SS。
户外针式支柱绝缘子ZLA-6,ZPB-10,ZPD-10。
棒式绝缘子各项参数
瓷横担绝缘子一、用途、结构简介：高压线路瓷横担绝缘子用于高压架空输配电线路中绝缘和支持导线，它可以替代悬式绝缘子和针式绝缘子。
瓷横担绝缘子采用实心不可击穿的瓷件与金属附件胶装而成，具有自洁性好，维护简单，线路材料省，造价低，运行安全可靠等优点。
二、型号说明：S－高压线路瓷横担绝缘子；型号后的数字为设计顺序号；破折号后的分数式，分子为额定电压（kV)，分母为额定弯曲破坏负荷（kV）。
三、尺寸与性能：瓷横担绝缘子主要结构尺寸图：型号SC-185SC-210S-10/2.5S1-10/2.5S-10/5.0S-35/5.0S2-35/5.0图号1122233主要尺寸（m）H400450----------D75827582110115135 L340390390440400580620 L1315365315365320490520 L222222222282828 R11111111141414 d118181818182222 d2---- 6.5 6.5111111 h----1414140140140 a68724040(30)40(30)40(35)40(35)爬电距离（mm）3203803203803607001120雷电冲击耐受电压（kV）165185165185165250265工频湿耐受电压（kV）455045504585100机械弯曲破坏负荷（kN） 2.5 2.5 2.5 2.5555参考重量（kg）4 4.6 5.2 5.8--12.522.2相应老型号----S-185S-210--S-280S-380型号说明：S——胶装式（实心）瓷横担绝缘子；SC——全瓷式（实心）瓷横担绝缘子；“—”后数字为50%全波冲击闪络电压，kV；数字后“Z”为直立式（水平式不表示）。
绝缘子产品型号
图l 图2 图3
产品介绍
MNP、MWP矩形母线平放固定金具（户内、户外）、绝缘子线夹的详细信息
∙品牌/型号：兴宏洋/MNP101
∙外形尺寸：63mm（mm）
∙适用范围：绝缘支柱上固定母线
∙产品认证：ISO9001:2000
∙
∙
MNP、MWP矩形母线平放固定金具（户内、户外）、绝缘子线夹母线固定金具主要用于变电所母线与绝缘子的固定。
材料：铁、铝、合金型号分类：户内:MNP-101、MNP-102、MNP-103、MNP-104、MNP-105、MNP-106、MNP-107、MNP-108、MNP-201、MNP-202、MNP-203、MNP-204、MNP-205、MNP-206、MNP-207、MNP-208、MNP-301、MNP-302、MNP-303、MNP-304、MNP-305、MNP-306、MNP-307、MNP-308、
户外：MWP-101、MWP-102、MWP-103、MWP-104、MWP-105、MWP-106、MWP-107、MWP-108、MWP-201、MWP-202、MWP-203、MWP-204、MWP-205、MWP-206、MWP-207、MWP-208、MWP-301、MWP-302、MWP-303、MWP-304、MWP-305、MWP-306、MWP-307、MWP-308订做：特殊行号、外形可定做。
安装在瓷瓶上。
胶木绝缘子规格型号
胶木绝缘子规格型号胶木绝缘子是一种常用的电力设备，用于支撑和固定电力线路，起到绝缘和隔离的作用。
它由胶木材料制成，具有良好的绝缘性能和耐久性，能够在恶劣的环境条件下正常工作。
胶木绝缘子的规格型号一般包括绝缘子的长度、直径、耐压等方面的参数。
一、胶木绝缘子的长度规格胶木绝缘子的长度规格通常以毫米（mm）为单位。
常见的长度规格有600mm、900mm、1200mm等。
绝缘子的长度直接影响到其承载能力和使用范围。
不同长度的胶木绝缘子适用于不同电力线路的支撑和固定。
二、胶木绝缘子的直径规格胶木绝缘子的直径规格也通常以毫米（mm）为单位。
常见的直径规格有50mm、70mm、90mm等。
绝缘子的直径决定了其在电力线路中的承载能力和绝缘性能。
直径较大的绝缘子通常能够承受更大的电压和荷载。
三、胶木绝缘子的耐压等级胶木绝缘子的耐压等级是指其能够承受的最大电压。
耐压等级通常以千伏（kV）为单位。
常见的耐压等级有10kV、20kV、35kV等。
胶木绝缘子的耐压等级应根据电力线路的电压等级来选择，以确保电力设备的安全运行。
四、胶木绝缘子的其他规格参数除了长度、直径和耐压等级外，胶木绝缘子还有一些其他的规格参数需要考虑。
例如，绝缘子的重量、绝缘子顶端的螺纹规格、绝缘子的颜色等。
这些规格参数对于绝缘子的安装和使用都有一定的影响。
胶木绝缘子的规格型号可以根据实际需求进行选择。
在选择绝缘子时，需要考虑电力线路的电压等级、荷载情况、环境条件等因素。
同时，还需要根据相关的标准和规范进行选择，以确保绝缘子的质量和性能符合要求。
胶木绝缘子的规格型号是衡量其性能和适用范围的重要指标。
通过合理选择规格型号，可以提高电力设备的安全性和可靠性，保障电力线路的正常运行。
胶木绝缘子作为电力设备的重要组成部分，其规格型号的选择应该经过仔细的考虑和评估，以满足实际需求。
绝缘子型号材质表
个 40mm高，两头带丝 个 40mm高，不带丝 个 50mm高， 个 50mm高，两头不带丝 个 红色高强度 个 50mm高，1头带丝
9 A.2.3.05.07.03 绝缘子 50*50 M10 内丝 个 10 A.2.3.05.07.04 绝缘子 50*50 M8 内丝 个 红色，轮胎
11 A.2.3.05.07.08 绝缘子 60*60 M12 内丝 个 红色，高强度 12 A.2.3.05.07.09 绝缘子 40*40 M8 内丝 个 红色，高强度
GGD-50*50 M10 GGD-50*50 M8
阻燃PPO材质
MNS-60*60 M12 MNS-40*40 M8
不饱和聚酯树玻璃纤维增强压塑料阻燃（DMC SMC） 材质
1 A.2.3.05.07.01 绝缘子 M6 2 A.2.3.05.07.01 绝缘子 M6
型号
备注 个 两头带丝 个 两头不ቤተ መጻሕፍቲ ባይዱ丝
3 A.2.3.05.07.02 绝缘子 M8 4 A.2.3.05.07.02 绝缘子 M8 5 A.2.3.05.07.02 绝缘子 M8 6 A.2.3.05.07.02 绝缘子 M8 7 A.2.3.05.07.02 绝缘子 M8 8 A.2.3.05.07.02 绝缘子 M8
型号 BMC-30*30-M6,两头带丝 BMC-30*30-M6,两头不带丝
材质
BMC-40*40-M8,两头带丝 BMC-40*40-M8,两头不带丝 BMC-50*50-M8, BMC-50*50-M8,两头不带丝 BMC-50*50-M8, BMC,50*50,M8,一头带丝
不饱和聚酯树脂玻璃纤维材质
悬式瓷绝缘子的型号和参数
悬式瓷绝缘子的型号和参数悬式瓷绝缘子是一种常见的电力设备，广泛应用于输电线路和变电站中，用于支撑和绝缘导线，保证电力系统的正常运行。
本文将介绍悬式瓷绝缘子的型号和参数，以帮助读者更好地了解和选择适合自己需求的产品。
悬式瓷绝缘子的型号通常由一串字符和数字组成，其中每个字符和数字都代表着不同的含义。
以下是常见的悬式瓷绝缘子型号及其参数的解释：1. CD型悬式瓷绝缘子：CD型悬式瓷绝缘子是一种常用的型号，适用于额定电压在110kV 及以下的输电线路。
它具有高强度、良好的绝缘性能和耐候性，能够在恶劣的气候条件下长时间稳定运行。
2. CZ型悬式瓷绝缘子：CZ型悬式瓷绝缘子适用于额定电压在220kV及以下的输电线路。
它采用了特殊的材料和结构设计，具有更高的耐电压能力和更好的抗污闪性能，确保了系统的安全运行。
3. FZ型悬式瓷绝缘子：FZ型悬式瓷绝缘子是一种高压型号，适用于额定电压在500kV及以上的输电线路。
它采用了先进的材料和工艺，具有更大的绝缘距离和更高的耐电压能力，可以在高压环境下稳定运行。
悬式瓷绝缘子的参数主要包括额定电压、机械强度和污秽等级。
额定电压是绝缘子能够承受的最大电压，一般由电力系统的额定电压决定。
机械强度是绝缘子在机械负荷下的承载能力，通常以标称的最大拉伸力来表示。
污秽等级是绝缘子在特定环境下的抗污秽能力，主要根据绝缘子表面的闪络距离来确定。
除了以上的型号和参数，悬式瓷绝缘子还有其他一些特殊的设计和功能，以满足不同的应用需求。
例如，一些悬式瓷绝缘子采用了防震设计，可以减轻地震对系统的影响；一些绝缘子具有自清洁功能，能够在雨水冲刷下自动清洁表面污物。
悬式瓷绝缘子是电力系统中不可或缺的重要组成部分，它们的型号和参数直接影响着系统的安全运行和可靠性。
通过了解不同型号和参数的含义，我们可以更好地选择适合自己需求的产品，并确保电力系统的正常运行。
希望本文对读者在选择悬式瓷绝缘子时提供一些帮助和指导。
柱式瓷绝缘子的型号和参数
柱式瓷绝缘子的型号和参数柱式瓷绝缘子是一种用于输电线路的绝缘设备，它具有多种不同的型号和参数。
本文将介绍柱式瓷绝缘子的常见型号和主要参数，以及其在输电线路中的应用。
一、型号和参数1. 型号：柱式瓷绝缘子的型号通常由字母和数字组成，表示其尺寸、绝缘等级和电气特性等信息。
常见的型号有XP-70、XP-90、XP-120等。
其中，XP表示柱式瓷绝缘子的型号系列，数字表示其额定电压等级。
2. 额定电压：柱式瓷绝缘子的额定电压是指其在正常运行条件下能够承受的最大电压。
常见的额定电压有10kV、35kV、110kV等。
3. 导线侧螺纹规格：柱式瓷绝缘子的导线侧螺纹规格是指其与导线连接的螺纹尺寸。
常见的导线侧螺纹规格有16mm、20mm、24mm等。
4. 绝缘子高度：柱式瓷绝缘子的绝缘子高度是指其从底座到顶部的整体高度。
不同型号的柱式瓷绝缘子绝缘子高度不尽相同，一般在300mm到1500mm之间。
5. 绝缘子直径：柱式瓷绝缘子的绝缘子直径是指其底座部分的最大直径。
不同型号的柱式瓷绝缘子绝缘子直径也不尽相同，一般在100mm到400mm之间。
二、柱式瓷绝缘子的应用柱式瓷绝缘子主要用于输电线路中的支柱绝缘子和悬挂绝缘子。
其主要应用场景包括：1. 输电线路：柱式瓷绝缘子可用于输电线路的支柱绝缘子，承担着支撑导线和绝缘导线的作用。
在高压输电线路中，柱式瓷绝缘子能够有效地隔离导线与支撑结构之间的电场，保证输电线路的正常运行。
2. 变电站：柱式瓷绝缘子也可用于变电站的悬挂绝缘子，用于支持和绝缘变电站的导线和设备。
在变电站中，柱式瓷绝缘子能够承受较高的电压和机械负荷，确保变电设备的安全运行。
3. 其他应用：柱式瓷绝缘子还可用于其他一些需要绝缘支持的场合，如电力塔、电缆附件等。
三、柱式瓷绝缘子的优势柱式瓷绝缘子相比于其他类型的绝缘子具有以下优势：1. 优良的绝缘性能：柱式瓷绝缘子采用瓷质材料制成，具有良好的绝缘性能，能够有效地隔离电场，防止漏电和击穿现象的发生。
悬式瓷绝缘子的型号和参数
悬式瓷绝缘子的型号和参数型号：FXBW-35/70参数：1. 额定电压：35kV2. 额定电流：70A3. 耐电弧距离：200mm4. 绝缘子高度：250mm5. 绝缘子直径：150mm6. 绝缘子耐压试验电压：105kV7. 防雷水平：3级8. 跌落强度：不低于6.0kN悬式瓷绝缘子是一种常用于高压输电线路的电力设备，用于支撑导线，同时起到绝缘和固定导线的作用。
本文将对FXBW-35/70型号的悬式瓷绝缘子进行详细介绍。
FXBW-35/70型号的悬式瓷绝缘子的额定电压为35kV，额定电流为70A。
这意味着该型号的绝缘子适用于35kV电压等级的输电线路，能够承受最高70A的电流负荷。
该型号的绝缘子具有较高的耐电弧距离，达到了200mm。
耐电弧距离是指在绝缘子表面形成的电弧能够跨越的最大距离。
这种设计可以有效防止电弧放电对绝缘子造成损坏，提高了绝缘子的使用寿命。
继续，FXBW-35/70型号的悬式瓷绝缘子的绝缘子高度为250mm，直径为150mm。
绝缘子的高度和直径决定了绝缘子的机械强度和绝缘性能。
该型号的绝缘子在满足电气性能要求的同时，也具有较高的机械强度，能够承受一定的外部载荷。
FXBW-35/70型号的悬式瓷绝缘子还通过了105kV的耐压试验，确保了其在额定电压下的绝缘性能。
同时，该型号的绝缘子防雷水平达到了3级，能够有效抵御雷击对输电线路的影响。
FXBW-35/70型号的悬式瓷绝缘子具有较高的跌落强度，不低于6.0kN。
跌落强度是指绝缘子在受到外部冲击时能够承受的最大力量。
通过提高跌落强度，可以有效减少绝缘子的损坏率，提高输电线路的可靠性。
FXBW-35/70型号的悬式瓷绝缘子是一种适用于35kV电压等级的高压输电线路的关键设备。
其具有较高的耐电弧距离、机械强度和绝缘性能，能够有效保障输电线路的安全稳定运行。
该型号的绝缘子通过了多项测试和验证，具有可靠的性能和优秀的品质。
在实际应用中，用户可根据具体的电压等级和电流负荷要求选择合适的型号和参数的悬式瓷绝缘子，以确保电力系统的可靠供电。
复合绝缘子fxbw-500参数
复合绝缘子FXBW-500参数复合绝缘子是一种用于输电线路上的高压设备，它通过多种材料的复合结构，能够有效地隔离电气设备并保证输电线路的安全运行。
复合绝缘子FXBW-500是其中一种常见的型号，下面将详细介绍其参数。
1. 额定电压复合绝缘子FXBW-500的额定电压为500kV，能够承受高压输电线路中的电压波动，并保持稳定的绝缘性能。
2. 额定电流其额定电流为一般高压输电线路的额定电流，能够确保输电线路的正常运行并承受一定的负荷。
3. 绝缘材料FXBW-500采用了复合绝缘材料，包括玻璃纤维增强塑料（FRP）母体、硅橡胶套管以及金属接头等多种材料的复合结构，能够在高压电力设备的条件下保持稳定的绝缘性能。
4. 防污性能由于输电线路常常面临恶劣的环境条件，如高温、高湿和大风等，复合绝缘子FXBW-500具有优良的防污性能，能够有效抵抗各种外界污染物的侵蚀，确保输电线路的长期稳定运行。
5. 抗风振性能复合绝缘子在安装在高压输电塔上时，会受到风振的影响，FXBW-500具有良好的抗风振性能，可以有效减少因风力作用而引起的振动，保证输电线路的安全稳定运行。
6. 超负荷能力由于某些突发情况下，输电线路可能会承受超负荷的情况，FXBW-500具有一定的超负荷能力，能够在短时间内承受较大的负荷，确保输电线路不会因超负荷而受损。
7. 抗击电能能力在雷电天气或电力设备运行不稳定时，电气设备可能会受到击电的影响，FXBW-500具有优良的抗击电能能力，能够有效地减少因击电而导致的线路故障。
复合绝缘子FXBW-500具有较高的额定电压、电流，优良的绝缘材料和防污性能，良好的抗风振、超负荷和抗击电能能力，能够有效保障输电线路的安全稳定运行。
复合绝缘子FXBW-500作为一种高压输电线路上的重要设备，其参数和性能对于确保输电线路的安全稳定运行至关重要。
在设计和制造过程中，FXBW-500考虑到了多种复杂因素，并且采用了先进的材料和工艺，使得其具备了一系列优良的性能。
绝缘子型号
280
280
320
结构高度H(mm)
146
146
146
146
155
170
170
195
公称爬电距离L(mm)
400
400
400
400
450
450
450
610
连接标记(mm)
16
16
16
16
20
20
24
24
额定机械破坏负荷(kN) 70
80
100
120
160
210
240
300
逐个拉伸负荷试验(kN) 35
最小工频击穿耐受电压 (kV)
130
130
130
130
130
130
130
130
无线电干扰10kV； 1MHz(µV)
≤50
≤50
≤50
≤50
≤50
≤50
≤50
≤50
可见电晕电压 脚/帽
18/22
18/22
18/22
18/22
18/22
18/22
18/22
18/22
工频电弧试验
0.12s/20k 0.12s/20k 0.12s/20k 0.12s/20k 0.12s/20k 0.12s/20k 0.12s/20k 0.12s/20k
2.8
130 ≤50 18/22 0.12s/20k
2.8
130 ≤50 18/22 0.12s/20k
2.8
130 ≤50 18/22 0.12s/20k
2.8
130 ≤50 18/22 0.12s/20k
2.8
20kV柱式绝缘子
PS （N ）-170/12.5ZS 柱式绝缘子
1 范围
PS(N)-170/12.5ZS 柱式绝缘子(按新国家标准GB/T21206-2007该产品型
号为R12.5ET170N 、R12.5ET170L)适用于标称电压20kV ，频率不大于100Hz 的
交流架空电力线路中，作绝缘和支持之用。
2 产品型号及其代表意义
P S( N)—170 / 12.5 Z S
螺纹连接
直立安装
弯曲破坏负荷 kN
雷电全波冲击耐受电压 kV
无N 为标准爬电距离，有N 为较长爬电距离 线路柱式瓷绝缘子
2 产品使用环境条件
a ）环境温度不高于+40℃，不低于-25℃；
b ）海拔不超过1000m ；
c ）风速不大于35m/s ； e ）日照强度0.1W/cm 2；
d ）最大日温差25K ； 3 产品的主要技术参数见表
型 号
雷电全波冲击耐受电压（峰值） 不小于 kV
工频湿耐受电压（有效值） 不小于 kV 最小公称爬电距离 mm 干弧距离 mm 额定弯曲破坏
负荷
不小于 kN 重量 kg
PS-170/12.5ZS 580 10 PSN-170/12.5ZS
170
70
720
255 12.5
12 4 产品的外形尺寸见图
图1 PS-170/12.5ZS（R12.5ET170N）柱式绝缘子
图2 PSN-170/12.5ZS（R12.5ET170L）柱式绝缘子5 订货须知
应指明：绝缘子型号规格及数量。
耐污型户外棒形支柱瓷绝缘子
耐污型户外棒形支柱瓷绝缘子：型号说明：ZS——实心棒形支柱瓷绝缘子；W——耐污型；字母后数字为设计顺序号；第一个“—”后数字为额定电压数值，kV；“/”后数字为弯曲破坏负荷值，kN；L——上下附件安装孔均为螺孔；K——上下附件安装孔均为光孔；KD——上下附件安装孔均为光孔且孔中心圆直径较大；第二个“—”后数字为污秽等级号。
型号：110KV：ZSW2-110/4、ZSW3-110/4、ZSXW-110/4、ZSW-110/6、ZSW-110/8、ZSW-110/10、ZSW-110/4、40.5KV：ZSW7-40.5/4L-2、ZSW7-40.5/8L-2、ZSW8-40.5/4L-3、ZSW8-40.5/8L-3、ZSW9-40.5/4L-4、ZSW2-40.5/4K-2、ZSW2-40.5/6L-2、ZSW1-40.5/4L-2、72.5KV：ZSW7-72.5/4L-3、ZSW7-72.5/8L-3、ZSW8-72.5/4L-4、ZSW1-72.5/4L-3、126KV：ZSW-126/10-3、ZSW1-126/10-3、ZSW-126/10-4、ZSW1-126/10-4、ZSW3-126/10-3、ZSW1-126/10-4、ZSW1-145/10-3、ZSW1-126/12.5-3、ZSW1-126/12-4、ZSW3-126/12.5-3、ZSW-126/12-4、ZSW2X-126/12.5-3、ZSWX-126/12-3、ZSW1X-126/12-3、ZSW4-126/12.5-4、ZSW-126/15-4、ZSW3-126/16-3、ZSW4-126/16-3、ZSW8-126/16-3、ZSW2-126/16-3、ZSW7-126/16-3、ZSW1-126/16-3、ZSW9-126/16-3、ZSW-126/16-4、ZSW1-126/16-4、ZSW2-126/16-4、ZSW3-126/16-4、ZSW4-126/16-4、ZSW-126/16-3、ZSW3-126/16-4、ZSW4-126/16-4、ZSW4-126/12L-4、ZSWX-126/18-2、ZSW3-126/18-3、ZSW5-126/18-3、ZSW-126/18-3、ZSW-126/21-3、ZSW1-126/21-3、ZSW-126/21-4、ZSW-126/25-3、ZSWX-126/25-3、ZSW1-126/25-3、ZSW-126/30-3、ZSW-126/32-3252KV：ZSW15-252/8-3、ZSW16-252/8-3、ZSW20-252/8-3、ZSW2-252/8-3、ZSW18-252/8、ZSW19-252/8、ZSW17-252/8、ZSW-252/8-4、ZSW1-252/8-4、ZSW2-252/8-4、ZSWX-252/8、ZSW4-252/8-3、ZSW5-252/8-3、ZSW6-252/8-3、ZSW3-252/8-3、ZSW7-252/8-3、ZSW2-252/8-3、ZSW22-252/8、ZSW23-252/8、ZSW24-252/8、ZSW10-252/8-3、ZSW3-252/8-4、ZSW4-252/8-4、ZSW5-252/8-4、ZSW6-252/8-4、ZSW7-252/8-4、ZSW8-252/8-4、ZSW-252/10-3、ZSW3-252/10-4、ZSW2-252/10-4、ZSW4-252/10-3、ZSW5-252/10-4、ZSW-252/12-3、ZSW1-252/12.5-3、ZSWX-252/12-3、ZSW2-252/12、ZSW3-252/12、ZSW-252/15-3、ZSW1-252/15、ZSW-252/16-3、ZSW2-252/16363KV：ZSW7-363/4-2、ZSW7-363/8K-2、ZSW7-363/10K-2、ZSW8-363/8K-2、ZSW8-363/10K-2、ZSW9-363/8K-3、ZSW9-363/10K-3、ZSW4-363/8K-3、35KV：ZSW-35/4、ZSW-35/6、ZSW-35/8、ZSW-35/400、ZSW1-35/600、ZSW-35/800、ZSW1-35/6 支柱绝缘子组成与分类：高压支柱瓷绝缘子由上、下金属附件和绝缘件（瓷件）通过胶合剂胶合而成。
悬式复合绝缘子型号的区分
悬式复合绝缘子型号的区分
主要是两端连接金具的不同，H表示是单耳、Q表示是杵座、U表示是双耳
1. 悬式绝缘子
1.1 类型：结构见图1～图4。
图1、图3：为非双重绝缘悬式绝缘子。
图2、图4：为双重绝缘悬式绝缘子，该型绝缘子配套提供双重绝缘跳线卡箍。
图1 FQX-25/120HHG（FQX-25/160HHG）
图2 FQXS-25/120HHG（FQXS-25/160HHG）
图3 FQX-25/120QHG（FQX-25/160QHG）
图4 FQXS-25/120QHG（FQXS-25/160QHG）
1.3 复合悬式绝缘子主要技术性能及规格满足TB/T 3068－2002《电气化铁道接触网用棒形悬式复合绝缘子》的技术要求。
绝缘子端部金属附件的材料不低于ZG310—570。
表面按JB/T 8177—1999规定进行热浸镀锌，锌层厚度不小于80μm。
1.4 主要机电性能：。
绝缘子型号
绝缘子型号
在电气领域中，绝缘子是一种重要的电气元件，用于支撑和绝缘电线、电缆等
导电元件与支架之间的。
绝缘子型号是对绝缘子进行分类和标识的一种方式，通过不同的型号可以表示绝缘子的参数、规格以及适用范围。
下面将介绍一些常见的绝缘子型号及其特点。
XYZ-100型绝缘子
XYZ-100型绝缘子是一种常用的高压绝缘子，适用于输电线路和变电站等领域。
该型号的绝缘子具有耐电压高、耐电击穿能力强、结构稳定等特点，可在恶劣的环境条件下长期稳定工作。
ABC-200型绝缘子
ABC-200型绝缘子是一种中压绝缘子，广泛应用于城市配电网和工业用电系统中。
该型号的绝缘子具有紧凑结构、安装便捷、绝缘性能优良等特点，适合在有限空间内进行安装和使用。
LMN-300型绝缘子
LMN-300型绝缘子是一种低压绝缘子，通常用于家庭用电和小型设备中。
该
型号的绝缘子具有体积小、重量轻、绝缘性能稳定等特点，适合在家庭和小型机器设备中使用。
综上所述，不同型号的绝缘子适用于不同的电气设备和场合，选择适合的绝缘
子型号可以有效保障电气设备的安全运行和延长设备的使用寿命。
在电气工程领域中，对于绝缘子型号的选择和使用需慎重对待，以确保设备的稳定性和安全性。
绝缘子型号
绝缘子型号的含义-绝缘子型号的含义理资绝缘颜色标志表型号SC KC KC1 KX EX JK TX正极红红红红红红红负极绿蓝湖蓝黑棕紫白补偿导线型号、代号及命名法表型号规格代号含义辅助代号附加代号SC 配用铂铑10-铂热电偶的补偿型补偿导线KX 配用镍铬-镍硅热电偶的延伸型补偿导线KC 配用镍铬-镍硅热电偶的补偿型补偿导线EX 配用镍铬铜镍热电偶的延伸型补偿导线JX 配用铁-铜镍热电偶的延伸型补偿导线TX 配用铜-铜镍热电偶的延伸型补偿导线-G 一般用-H 耐热用A 精密级B 普通级-V 聚氯乙烯-F 聚四氟乙烯-B 玻璃丝R 多股线芯（单股线芯省略）P 屏蔽0.5 线芯标称截面0.5mm21.0 线芯标称截面1.0mm21.5 线芯标称截面1.5mm22.5 线芯标称截面2.5mm2表示S型热电偶用的补偿型耐热用普通级补偿导线，绝缘层为聚氯乙烯，特征为多股软线和屏蔽型单对线芯标称截面为1.0mm2。
举例：SC-H B-V R P 2×1.0 GB4989-85理资本安用热电偶补偿导线(缆)(含阻燃型)产品型号含义口口口口口ia配用热电偶型号(二个字母表示) 使用分类和允差等级、GA一般用精密级，GB一般用普通级线芯股数、多股用R表示，单股可省略线芯截面，mm2 本安用线芯绝缘层、护层着色表补偿导线型号配用热电偶补偿导线合金丝绝缘层着色护层着色正极负极正极负极SC 铂铑10-铂SPC（铜）SNC（铜镍）红绿蓝KC 镍铬-镍硅KPC（铜）KNC（康铜）红蓝蓝KX 镍铬-镍硅KPX（镍铬）KNX（镍硅）红黑蓝EX 镍铬-铜镍EPX（镍铬）ENX（铜镍）红棕蓝JX 铁-铜镍JPX（铁）JNX（铜镍）红紫蓝TX 铁-铜镍TPX（铜）TNX（铜镍）红白蓝注：普通级和精密级本安用补偿导线的区分，用在护层外加标志方法区别：凡是有GA标志者为精密级、GB标志者为普通级。
六、高压线路刚性绝缘子高压线路针式绝缘子型号含义口口口口口口产品型式结构特征：普通型不表示设计顺序号额定电压KV L-瓷件与钢脚采用螺纹连接。
绝缘子结构特征代号(GB国标-绝缘子型号编制)
序号产品类别产品形式代号结构特征代号特性
1 高压线路刚性绝缘子
2 高压线路针式绝缘子P 见附表额定电压（KV）
3 高压线路瓷横担绝缘子S 见附表额定电压/弯曲负荷
4 高压线路柱式绝缘子
其中：带金具线夹结构PS
PSJ
见附表额定电压/弯曲负荷
5 高压线路碟式绝缘子 E 形状尺寸
6 高压线路悬式绝缘子
7 高压线路盘型悬式瓷绝缘子X P 机电破坏负荷
8 高压线路盘型悬式玻璃绝缘子LX P 机电破坏负荷
9 直流高压线路盘型悬式瓷绝缘子XZ P 机电破坏负荷
10 直流高压线路盘型悬式玻璃绝缘
子
LXZ P 机电破坏负荷
11 高压线路耐污盘型悬式瓷绝缘子X 见附表P 机电破坏负荷
12 高压线路耐污盘型悬式玻璃绝缘
子
LX 见附表P 机电破坏负荷
13 高压线路瓷拉棒绝缘子X 见附表S 额定电压/弯曲负荷
14 绝缘地线用盘型悬式绝缘子XD 见附表P 机电破坏负荷
15 高压线路棒形悬式绝缘子X 见附表S 额定电压/弯曲负荷
附表
序号代号意义
1 W 双层伞形盘型悬式绝缘子
2 H 钟罩伞，伞群有垂直面部分，其垂直高度大
于30mm
3 N 普通标准伞，加强到耐污等级的铁道棒形绝
缘子
4 Q 线路针式绝缘子和35KV一下的变压器瓷套
5 B 不论伞形结构如何，上半导体釉的绝缘子
例：
正表序号2 P-20T （P：产品形式代号20：额定电压KV。
）正表序号7 XP-70 （X：产品形式代号P：结构特征代号70：机电破坏负荷KN）。
针式绝缘子参数
65
70
P-6M
1
6
90
125
140
140
M16
150
——
28
65
70
P-10T
1
10
105
145
151
35
M16
195
13.7
32
95
80
P-10M
40
M16
195
13.7
32
95
80
P-15T
2
15
120
190
160
40
M20
280
13.7
45
98
118
P-15M
2
3
10
165
228
209
40
M20
450
3.0
13.3
50
145
110
PQ2-10BT
3
10
165
228
209
40
M20
450
3.0
13.3
50
145
110
二、型号说明：
老型号：P－针式绝缘子，破折号后的数字表示额定电压（kV)；
M－木担直脚；
T－铁担直脚；
产品型号
图号
额定电压（kV）
主要尺寸（mm）
公称爬电距离（mm）
弯曲环负荷（kN）
工频电压（kV）
50%全波冲击闪络电压（kV）
H
D
H1
H2
D1
湿闪络
击穿
P-6T
1
6
90
125
30
30
M16
