绝缘耐压测试仪用户手册
绝缘、耐压测试仪操作指导书
仪 器 操 作 指 导 书 仪器名称：绝缘、耐压测试仪
仪器型号：215B 适用范围：使用者参考
文件编号： 版次： 页数：1 简图 操作程序 注意事项
1.接通电源，打开电源开关.
2.操作者坐椅和脚下必须垫好橡胶绝缘垫，只有在测试灯熄灭状态下，无高压输出方可进行被测物连接或拆卸操作.
3.依R/D 图面资料要求设定电压、绝缘阻抗、电流、测试时间
4.按下启动键测试灯亮为测试状态，在设定时间内，超漏灯不亮，窗口显示“PASS ”，则被测产品为合格.
5.如果被测物超过设定漏电流值或绝缘阻抗值，则仪器自动切断输出电压，同时锋鸣器报警，超漏灯亮，窗口显示“FAIL ”，则被测物为不合格，按下停止键即可清除报警声，再测试时应重新按启动键. 1.操作者脚下垫绝缘橡皮垫，戴绝缘手套，
以防高压电击造成生命危险；
2.仪器必须可靠接地；
3.在连接被测体时，必须保证高压输出“0”
及在“停止”状态；
4.测试时，仪器接地端与被测体要可靠相
接，严禁开路；
5.尽可能避免高压输出端与地线短路，以
防发生意外；
6.测试灯、超漏灯、一旦损坏，必须立即
更换，以防造成误判；
7.注意仪器保养，操作人员离开岗位必须断开仪器电源..
发行单位: 核准: 审核: 制定:郑新樟。
绝缘耐压测试仪操作说明
绝缘耐压测试仪操作说明一、测耐压操作步骤1. 检查确认耐压测试仪的主电源开关是处于“关”的位置。
2. 除非仪器的特殊设计以外，所有的不带电金属部分必须可靠接地。
3. 把受测设备的所有电源输入端的电线或端子连接起来。
4. 合上受测设备的所有电源开关，继电器等。
5. 把耐压测试仪的测试电压调为零。
6. 把耐压测试仪的高电压输出线（红色笔）连接到受测设备的电源输入端。
7. 把耐压测试仪的回路接地线（黑色笔）连接到受测设备的可触及不带电金属部分。
8. 把耐压测试仪的主电源开关闭合，按“功能”键，使“耐压”指示灯亮，进入耐压测试模式。
按“漏电流”键，使“mA”指示灯亮，根据需要按“个”、“十”、“百”、“千”键，设定漏电流上限值。
按“定时”键，使“定时”指示灯熄灭。
9. 按“启动”键，“TEST”指示灯亮，进入测试状态，顺时针旋转电压调节旋钮，使电压显示值达到所需值，在指定的时间内维持这个测试电压。
与此同时，定时器记录和显示测试所用时间。
10. 当测试完毕后，按“复位”键，切断输出电压。
如果被测物内流过的电流大于设定的漏电流上限值，仪器判断被测物超漏就会自动切断输出电压，同时“FAIL”指示灯亮，发出报警声音。
按一下“复位”键，即可清除报警信号。
完成测试后把耐压测试仪的主电源开关断开方可拔掉测试输出线。
二、测绝缘电阻操作步骤1. 把耐压测试仪的高电压输出线（红色笔）连接到受测设备的电源输入端。
2. 把耐压测试仪的回路接地线（黑色笔）连接到受测设备的可触及不带电金属部分。
3. 把耐压测试仪的主电源开关闭合，按“功能”键，使“绝缘”指示灯亮，进入绝缘电阻测试模式。
按“兆欧”键，使“MΩ”指示灯亮，根据需要按“个”、“十”、“百”、“千”键，设定绝缘电阻下限值（若不设下限，要求仪器自动转换可按一下“常规”键，使“常规”指示灯亮）。
按“标准电压”键若干次，设定所需的直流测试电压。
按“定时”键，使“定时”指示灯熄灭。
YD9850系列耐压绝缘测试仪使用说明书
YD9850系列耐压绝缘测试仪！！！被测物不允许接地！！！目录第一章安全规则 (4)1．1一般规定 (4)1．2维护保养 (4)1．3测试环境 (5)1．4操作人员 (5)1．5安全接地 (6)1．6更换保险丝 (6)1．7测试规定 (6)1．8测试异常 (7)1．9安全要点 (7)第二章技术指标 (8)2．1产品概述 (8)2．2产品对照表 (8)2．3技术指标 (8)第三章面板说明 (11)3．1前面板说明 (11)3．2后面板说明 (13)第四章操作说明 (14)4．1开机说明 (14)4．2操作步骤 (14)4．3重要说明 (15)第五章远控接口 (15)5．1远控信号 (15)5．2远控输出 (16)5．3远控输入 (16)5．4注意事项 (16)第六章放电电路 (17)6．1放电容量 (17)6．2注意事项 (17)第七章参数设置 (18)7．1待测模式 (18)7．2设置模式 (19)7．3参数设置 (19)7．4系统设置 (23)7．5出厂信息 (24)第八章校正 (27)8．1进入校正 (27)8．2交流耐压校正 (27)8．3直流耐压校正 (29)8．4绝缘电阻校正 (30)8．5校正完成 (33)8．6注意事项 (33)第九章维护指南 (34)9．1日常维护 (34)9．2故障处理 (34)第十章保修和附件 (35)10．1保修 (35)10．2附件 (35)第一章安全规则说明书内容若有改变，恕不另行通知。
说明书若有不详尽之处，请直接与扬子仪器联系。
测试前应该注意的规定和事项！1．1一般规定·使用测试仪以前，请认真阅读说明书，了解操作规程和相关的安全标志，以保证安全。
·在开启输入电源开关前，请先选择正确的输入电压规格。
危险标志，表示有高压输出，请不要接触。
机箱接地符号。
警告应注意所执行的操作、应用或条件均具有很高的危险性，可能导致人员受伤或死亡。
测试仪所产生的电压电流足以造成人员伤害，为了防止意外伤害或死亡的发生，在移动和使用测试仪时，请务必先观察清楚，然后再进行操作。
an9632x、xw系列交流耐电压绝缘测试仪用户手册v1.3
名称：AN9632X/XW系列交流耐电压绝缘测试仪用户手册版本号V1.3生效期下发之日编制朱文营日期2012-11-6审核李新年日期2012-11-19标准化尹翠翠日期2012-11-20批准周龙日期2012-11-21注：本页为用户手册批准页，不做印刷。
AN9632X/XW系列交流耐电压绝缘测试仪用户手册（V1.3）本用户手册中的交流耐电压绝缘测试仪包括以下型号：AN9632X/XW交流耐电压绝缘测试仪；AN9605X/XW交流耐电压测试仪；AN9671X/XW绝缘电阻测试仪。
计量器具生产许可证标识及许可证号：型式批准证书编号：（2004）鲁技计样字101号符合的标准和规程本系列产品按照下列标准生产制造：SJ/T11384-2008 耐压测试仪通用规范SJ/T11385-2008 绝缘电阻测试仪通用规范本系列产品符合以下计量检定规程：JJG795-2004 耐电压测试仪检定规程JJG1005-2005 电子式绝缘电阻表检定规程目录第一章安全规则高压警告标识(ISO#3864)。
该标识标注于仪器的高压输出端子旁，表明端子间有高压输出。
操作仪器时，请严格遵照用户手册中的说明，以免遭受高压电击。
警告标识。
警告必须注意所执行的操作、应用、或条件均具有危险性，可能导致人员伤害甚至死亡。
该标识标注于用户手册中需提醒警告的地方。
本系列测试仪最高输出交流5kV高压，测试时必须注意以下事项和规定，否则将危及人的生命安全。
1、禁止重复开关机每次开关机应间隔10秒以上，测试中，除危险情况发生外（如：虽然按下<STOP>键，但输出指示灯仍亮），禁止关断电源。
2、禁止打开测试仪机盖操作第一章安全规则第二章概述请保留原始包装纸箱，以备日后运输之用。
2 检查请检查包装箱中的内容，若包装箱中的物品与装箱清单所列内容不符，请与艾诺仪器公司售后服务部或代理商联系。
为了防止意外触电的发生，请不要自行打开仪器。
如果仪器有异常情况发生，请寻求艾诺公司或其指定经销商的技术支持。
th9301系列交直流耐压绝缘电阻测试仪用户手册说明书
M O D E L T H9301系列交直流耐压绝缘电阻测试仪器Withstanding V oltage/Insulation Resistance Tester版本历史：本说明书将不断完善以利于使用。
由于说明书可能存在的错误或遗漏，仪器功能的改进和完善，技术的更新及软件的升级，说明书将做相应的调整和修改。
请关注您使用软件的版本及说明书的版本。
TH9301/A/B用户手册 Ver1.0 ------------------------------ 2009.11声明：本公司可能对该产品的性能、功能、软件、结构、外观、附件、包装以及用户手册等进行的完善和提高，恕不另行通知！如有疑惑，请与本公司联系。
第1章开箱安装 (3)1.1开箱检查 (3)1.2使用注意事项 (3)1.3移动时的注意要点 (4)1.4检查电源和保险丝 (5)1.4.1切换电源电压 (5)1.4.2 检查并替换保险丝 (5)1.5连接交流电源线 (6)1.6接地 (6)1.7操作检查 (7)1.8仪器的其它特性 (7)第2章操作规范和措施 (8)2.1禁止的操作行为 (8)2.2紧急情况的处理 (9)2.3测试中的预防措施 (9)2.4有故障仪器的危险状态 (9)2.5日常检查 (10)第3章概述 (11)3.1前面板说明 (11)3.2后面板说明 (13)第4章基本操作 (14)4.1一般测试参数设定 (15)4.2显示信息 (23)4.3操作程序及步骤 (27)4.4键盘锁定 (29)第5章参数详述 (30)5.1耐压测试参数 (30)5.2绝缘电阻参数 (31)5.3接口说明 (32)第6章仪器校正和日常维护 (34)6.1清洁 (34)6.2检查 (34)6.3维护 (35)6.4校准 (35)目录◇1目录◇2第1章开箱安装本章讲述当您收到仪器后必须进行的一些检查，并且在安装使用仪器之前必须了解和具备的条件。
1.1 开箱检查感谢您购买和使用我公司产品，在开箱后您应先检查仪器是否因为运输出现外表破损，我们不推荐您在外表破损的情况下给仪器上电。

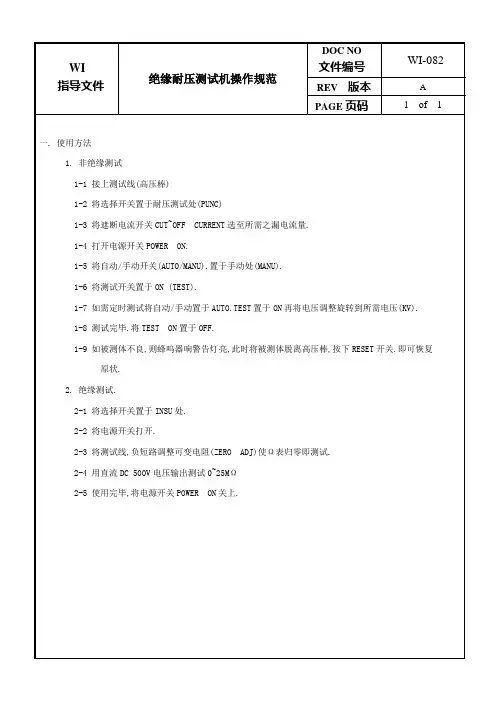

绝缘耐压测试机操作规范
1.非绝缘测试
1-1接上测试线(高压棒)
1-2将选择开关置于耐压测试处(PUNC)
1-3将遮断电流开关CUT~OFF CURRENT选至所需之漏电流量.
1-4打开电源开关பைடு நூலகம்OWER ON.
1-5将自动/手动开关(AUTO/MANU).置于手动处(MANU).
1-6将测试开关置于ON (TEST).
1-7如需定时测试将自动/手动置于AUTO.TEST置于ON再将电压调整旋转到所需电压(KV).
1-8测试完毕.将TEST ON置于OFF.
1-9如被测体不良,则蜂呜器响警告灯亮,此时将被测体脱离高压棒,按下RESET开关.即可恢复
原状.
2.绝缘测试.
2-1将选择开关置于INSU处.
2-2将电源开关打开.
2-3将测试线,负短路调整可变电阻(ZERO ADJ)使Ω表归零即测试.
2-4用直流DC 500V电压输出测试0~25MΩ
2-5使用完毕,将电源开关POWER ON关上.
绝缘耐压测试仪ZC7122说明书
手册目录第一章安全规定 (2)1.1 一般规定 (2)1.2 维护和保养 (2)1.3 使用仪器的场地选择 (2)1.4 操作人员的规定 (2)第二章安规介绍 (3)2.1 测试的重要性 (3)2.2 耐电压测试 (3)2.3 交流与直流测试的优缺点 (4)2.4 耐电压测试的作用 (5)第三章接收检查 (5)第四章 ZC71系列技术规格 (6)4.1 型号功能对照表 (6)4.2 技术规范 (6)4.3 标准附件 (8)4.4 选择附件 (8)第五章面板和背板 (9)5.1 面板说明 (9)5.2 背板说明 (10)第六章遥控输入和输出讯号 (10)6.1 遥控输出信号接线和说明 (11)6.2 遥控输入讯号接线和说明 (11)第七章键盘锁定 (11)第八章自动放电电路 (12)第九章测试参数设定程序 (12)第十章显示器讯息 (18)第十一章操作程序及步聚 (23)第十二章校准 (25)12.1 校准用仪表 (25)12.2 7122校准 (25)12.3 7120校准 (30)12.4 7112校准 (30)12.5 7110校准 (30)第一章安全规定测试前应该注意的规定和事项！！！1.1 一般规定·本机所引用的规范为Safety Class I 的规定（机体具有保护用的接地端子）。
·在开启本机的电源开关前，请先确定输入电源（220V输入）规格。
1.2 维护和保养1.2.1 使用者的维护为了防止发生触电事故，请不要掀开机器的盖子。
本机器内部的所有元器件，绝对不需要使用者的维护。
如果机器有异常情况发生，请寻求本单位或指定经销商的帮助。
1.2.2 定期维护本测试仪的输入电源线和相关的附件等至少每年仔细检查和校验一次，以保护使用者的安全和仪器的精确性。
1.2.3 使用者的修改使用者不得自行修改仪器的线路或零件，如被更改，机器的保证则自动失效，并且本单位不负任何责任。
使用未经本单位认可的任何零部件也不能得到本单位的任何保证。
耐压测试仪操作指导书
使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。
二、使用范围
公司相关的绝缘耐压材料。
测试电压：0—5KV 电流：0—2OmA
显示范围：可分为手动和自动两种方式，手动可任调时间自动0—6OS
三、使用步骤：
3.1插上电源，按下电源开关，数字显示器有显示，测试仪工作。
3.2将被测物夹在测试仪探测夹子上（有正负极）。
3.3按下“启动”键测试灯亮、旋转“电压调节”调至预期规定测试的电压值、合格及测试灯不跳
变，不合格则“超漏”灯亮表明漏电流过大。
3.4测试完毕后按下“复位”键方可取下被测物体。
3.5如使用自动测试先调节好测试时间范围：0—60S,然后按下“定时”键测试步骤同前三项。
3.6如需使用预置漏电流测试则先按下测试/预置按键，旋转“预置调节”即可范围为0—2OmA
3.7不允许被测物带电测试。
3.8测完后一切归位。
制定: 审核: 批准:。
绝缘耐压测试仪用户手册
绝缘耐压测试仪用户手册(总23页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除苏州晟成光伏设备有限公司Suzhou shengcheng Solar Equipment Co.,Ltd操作手册文件名称：绝缘耐压测试仪操作手册文件编号：版本号：生效日期：页数： 1 / 21☆此份操作手册未经本公司批准，不得转借、复印或用于其它目的。
更改记录№日期修改内容版本更改人批准1适用对象本安全培训内容适用于所有使用晟成设备的操作维护人员，具体可划分为：-设备操作人员-设备维护人员-服务工程师如无特殊说明，本手册中提到的所有内容都需要上述人员给予重视。
文档结构本手册分为三部分：第一部分-使用说明，即本节所述手册适用对象和文档结构；第二部分-安全标识，列举设备上所有使用到的安全标识及其具体含义；第三部分-安全保障，就设备操作维护过程中可能存在的安全隐患加以警示，并强化设备规范操作要求请注意:1.在以常规手段操作设备的过程中，绝无任何危险。
2.本手册中提到的所有安全隐患，在程序中都设置有相应的防护，之所以加以重述，一则在使用者出现疲倦操作、粗心大意等操作时起到警醒作用；二则禁令一切对设备的不规范操作。
因不规范操作所造成的人身及财产损害，后果由使用者承担。
3.下文所述安全标识的位置中，凡涉及相关机构的侧定义相同。
通用安全标识1、防夹伤标识位置：电机或气缸等传动部位释义：不可在输送机构动作时，将手指伸入同步轮或同步带区域，以防止手指被夹伤。
2、防触电标识位置：电柜及动力线附近释义：请在开启设备电气柜门，对设备进行电气作业前采取必要的防触电措施。
、设备安全保障人身安全请知悉:1、设备上存在危险的机构包括：2、一旦有事故发生，请参考以下思路：-“使受害者脱离肇事机构”，除锁死机构外，按下“急停”按钮都可以快速移走肇事机构，对于气动机构可以采取拔气管的方法；-轻度烫伤参考采用冷水的方法；-发生流血时优先考虑止血。
全自动绝缘油耐压测试仪说明书
全自动绝缘油耐压测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时,会产生电火花，小心电击,避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险,只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线.注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书,以便进一步了解有关额定值的信息。
使用适当的保险丝.只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时,请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (1)二、主要技术指标 (1)三、仪器结构 (2)四、使用操作方法 (2)五、检测校正说明 (6)六、操作安全保护功能 (7)七、打印机装卸纸说明 (7)八、注意事项 (7)一、概述HTJY-80S三杯全自动绝缘油介电强度测试仪是一种集计算机及微处理器为核心部件的高精度，全自动油试验装置,成功地攻克了强电磁场对微处理器严重干扰的难关，实现了机电一体化，使本仪器具备了自动检测、自动测试、自动处理、自动打印诸多功能，且测试精度高、操作方便、安全可靠，并采用先进的干式变压器组合,具有体积小巧、重量轻、造型美观、使用方便等特点。
本仪器以优良的品质、可靠的性能满足绝缘油介电强度试验的要求，为绝缘油介电强度测量提供了一种标准的检验手段。
二、主要技术指标1、测量范围： 0～80kV AC50Hz2、供电电源： AC220V±10％ 50Hz3、升压速度:2kV/S4、测量精度:1.5%5、测量分辨率：0。
01kV6、油杯电极间隙：电极间隙2。
耐压绝缘测试仪操作规程
MN423XA面板4.1.1 前面板示意图(以MN4321W为例)图4 前面板示意图4.1.2面板说明1〃电源开关标有国际标准“1”（ON）和“0”（OFF）符号的开关，作为输入的电源开关2.停止键红色的无锁按钮，内部同时含有指示灯。
在测试不合格时，报警声响起，红色指示灯会亮，按此开关可停止报警，进入待机状态；在测试进行中，也可以作为中断测试的开关。
3.启动键绿色的无锁按钮，内部同时含有指示灯，可作为测试的启动开关。
4.设置键进入设置状态，在设置状态选择设置的序号和参数。
5.减键在设置状态，作为参数数值输入键；在测试进行中作为输出电压下调键。
6.增键在设置状态，作为参数数值输入键；在测试进行中作为输出电压上调键。
7.退出键离开设置状态功能键8.低电压输出端子9.高电压输出端子10.合格(灯)绿色LED指示灯，测试结束后，通过测试时亮一秒，表示合格。
11.不合格(灯)红色LED指示灯，测试结束后，测试失败时点亮，同时报警声响起。
12.时间显示窗口在等待状态显示０〃０，在设置态显示时间设置数值，在测试态显示时间倒计时显示。
13.mA指示LED灯在耐压测试或设置状态时点亮，指示前方窗口数值单位为mA14.MΩ指示LED灯在绝缘测试或设置状态时点亮，指示前方窗口数值单位为MΩ15.漏电流、绝缘电阻显示窗口在等待状态显示0.00，在设置态显示报警漏电流上限数值或绝缘电阻下限值；在测试态显示测试漏电流或测试绝缘电阻。
当漏电流大于量程时，显示窗口会显示“――”，当测试电阻大于1000MΩ时，显示窗口显示“OL”字样，表示测试电阻超出量程（1000M Ω）。
16.~KV（交流）指示LED灯在耐压测试或设置状态时点亮，指示前方窗口数值单位为交流KV17.-KV（直流）指示LED灯在直流测试或设置状态时点亮，指示前方窗口数值单位为直流KV18.电压显示窗口(1).等待状态显示0.00，在设置态显示输出设定电压数值，在测试态显示输出电压。
智能绝缘耐压测试仪操作指导书
文件制修订记录1.0目的/Aim:1.1为智能型全自动绝缘、电气强度测试仪操作提供作业指导书,确保产品绝缘、电气强度性能的测试精度。
2.0参考文件/Reference Instruction:2.1智能绝缘耐压测试仪用户手册3.0设备/材料/ Equipment/Material:3.1智能绝缘耐压测试仪(需权威计量部门定期校验并在一定的期限范围内使用)。
4.0准备/要求/Prepare/Requirement:4.1 接好仪器电源,接地端良好接地,接通电源开关,预热3分钟,仪器处于待机状态。
5.0安全/维护/Safety/Maintenance:5.1 为了避免意外电击,在操作仪器时须使用专用测试线、高压测试棒.在电气强度测试过程中,绝对不可触及被测物体,以防高压触电。
6.0操作程序/Operation Process:6.1试验仪器调整:6.1.1待机状态下,按”测试方式”按钮,设定测试方式(绝缘-耐压、耐压-绝缘、绝缘、耐压)。
6.1.2按”绝缘电压”按钮,设定绝缘测试直流电压(1000V、500V)。
6.1.3按“预置”按钮,进入预置状态,用“增”/“减”键修改各预置值,完成一项设置后再按“预置”按钮修改下一项预置值. 6.1.4全部测试参数预置完成后, 按“预置”按钮或”停止”按钮返回待机状态。
6.2试验所用仪器的使用:6.2.1按“启动”按钮,仪器进入试验状态。
6.2.2绝缘测试：当测试值小于预置值仪器发出“嘟---嘟”报警声并自动切断测试电压. 同时报警指示灯及电阻显示屏的数值闪烁.按一下“停止”键消除警报,再按一次“停止”恢复待机状态..当实测值大于预置值时仪器发出清脆一声“嘟”表示通过并自动转换到电气强度测试。
6.2.3电气强度测试：如电气强测试合格,仪器发出清脆一声“嘟”并自动切断输出电压,如不合格,仪器发出警报信号同时报警指示灯及击穿电流显示屏的数值闪烁.按一下“停止”键消除警报,再按一次“停止”恢复待机状态。
绝缘耐压测试操作手册(修订版)
绝缘耐压测试操作手册1 目的测定组件中的载流元件与组件边框之间的耐压性能是否良好。
2 适用范围适用于成品组件的绝缘、耐压例行检验。
3 责任和权限3.1 质量部组件职能块班长负责绝缘耐压测试仪的操作，检验记录的填写以及组件测试结果的判定。
3.2 质量部组件职能块班长负责绝缘耐压测试仪的使用维护及异常情况的回报，组件职能块班长的直接上级是组件职能块主管。
4 工作流程仪器准备--------点检-------测试5 正文5.1 设备及材料绝缘耐压测试仪电源线测试线（负极）测试线（正极）5.2 工装佩戴绝缘手套绝缘鞋绝缘垫（地面）绝缘垫（桌面）5.2.2 清洁工作台面，做好测试区域6S。
5.3 作业程序5.3.1 仪器准备5.3.1.1 将红色测试线接线端插到测试仪插孔处。
5.3.1.2 将黑色接地线接线端连接到测试仪接地插孔处，先将接地线接线端插入接地孔内，再将接地垫片放到接地端旋钮内部，然后将旋钮拧紧。
5.3.1.3 接电源线：先将电源线插入仪器接口，在将另一端插到电源插座上。
5.3.2 点检5.3.2.1 打开电源首先进行设备功能点检：a 将万用表的黑测试棒插入“COM”插孔，红测试棒插入“V/Ω”插孔，将量程开关转至相应的DCV量程上。
b 将万用表的红色测试棒连接耐压测试仪的红色测试线（图1），万用表的黑色测试棒连接耐压测试仪的黑色测试线（图2），打开测试启动开关“Power”，按下耐压测试档按钮（DCW键），调节电压值，设定1kV（图3），按下“START”键进行测试，在《绝缘耐压设备点检表》上记录测试电压值，误差在±1%之间视为合格。
测试后关闭“Power”电源开关。
如点检设备出现异常，应及时上报主管解决，不允许再继续使用。
图1 图2 图3c 打开测试启动开关“Power”，将漏电流设置为最小（1uA），将耐压绝缘测试仪红色、黑色接线端分别接到10MΩ定值电阻上，设定电压值为0.01kV，按下“START”键进行测试，出现报警声，说明设备良好。
耐压测试仪指导书
耐压测试仪指导书1. 引言1.1 背景耐压测试仪是一种用于测试电子设备或电气设备绝缘强度的仪器。
通过施加高电压，测试设备是否能够承受特定的电压而不发生破坏或漏电现象。
1.2 目的本指导书旨在向用户提供使用耐压测试仪的详细说明，包括操作前的准备工作、操作步骤、注意事项以及常见故障处理方法等内容。
2. 规格和功能耐压测试仪通常具有以下规格和功能：- 输入电压范围：XXV~YYV- 输出电压范围：ZZV~WWV- 最大输出电流：AAmA- 最大测试时间：BB秒- 支持多种测试模式：直流、交流、电弧等- 自动故障检测和保护功能- 易于操作的用户界面3. 操作前的准备工作在操作耐压测试仪之前，必须进行以下准备工作：3.1 设备检查检查耐压测试仪的外部和内部是否有损坏或松动的零件。
特别注意连接线路的牢固性和绝缘状况。
3.2 电源连接将耐压测试仪正确地连接到稳定的电源。
确保电源电压和频率与设备要求相匹配。
3.3 场地准备选择一个平坦、干燥、通风良好的场地进行测试。
确保场地和周围环境没有可导电的物体或液体。
4. 操作步骤4.1 参数设置根据测试的要求，设置合适的电压和电流参数。
确保这些参数不会超过被测设备的额定规格。
4.2 连接设备将耐压测试仪的输出端与被测设备的输入端连接。
确保连接牢固可靠，并注意正确连接。
4.3 开始测试按照设备的操作指南，在耐压测试仪上选择合适的测试模式，并按下开始按钮开始测试。
监控仪器的显示屏，确保测试过程正常进行。
4.4 测试结束测试完成后，断开耐压测试仪与被测设备的连接。
关闭耐压测试仪，并将所有参数恢复到初始设置。
5. 注意事项5.1 安全第一在操作耐压测试仪时，务必穿戴符合安全要求的个人保护装备，如绝缘手套和安全眼镜。
确保设备处于安全状态，避免触碰裸露的导线或高压部件。
5.2 仔细阅读说明书在操作耐压测试仪之前，仔细阅读设备的说明书，了解设备的功能和操作方法。
遵循正确的操作步骤，以确保测试的准确性和安全性。
绝缘耐压测试仪 说明CS991
险！正在高压测试，非工作人员请勿靠近” 。 1.3.2 输入电源
耐压测试仪必须有良好的接地。本耐压测试仪的后面板上有一接地端，请将此接地端子与大地 接触良好。本耐压测试仪必须有单独的开关，把此开关安装于特别明显的位置并标明其功用。一旦 有紧急事故发生，可以立即关闭电源，以便处理故障。 本耐压测试仪输入电源为交流电源。电源范围为交流（AC）220V±10%，电源频率为 50Hz，在 该电源范围内如电源不稳定则有可能造成本耐压测试仪异常动作或损坏测试仪内部元件。
3.1.2 自动降压
用户可根据时间设置电压下降的速度，比如，额定测试电压为 1000V，要测试仪每秒下降 50V， 那么可把电压上升时间设置为 20s,如果要测试仪每秒下降 200V，那么可把电压上升时间设置为 5s。 在电压下降的过程中，如果测试电流大于设置电流的上限，仪器将自动切断输出电压，发出声光提 示，并且在显示屏上保留显示当前的电压值和电流值。
第3页
2007 年 10 月 Ver:1.2
CS99I 系列测试仪使用手册
长盛仪器
（2）当作绝缘测试或直流测试时，被测体在测试完以后有可能有高压存在，此电压在电源开关 关闭以后，需要一段时间放电才可能放电完全。因此刚测试完请不要立即触摸任何可能造成触电的 地方。
8. 更换待测物
当一个待测物已被测试完毕，更换另一个待测物时，请务必确认： 测试仪处于“复位”状态。 测试灯不闪烁。 液晶显示器电压显示数字不在跳动。
特别注意：更换待测物时，请不要用手触摸高压探头！ ！ ！ 9. 启或关闭电源开关
一旦电源开关被切断时，如再度开启时，则需等几秒之后，千万不要把电源开关连续做开与关 的动作，以免产生错误的动作损坏测试仪。尤其是当正有高压输出的状态下连续做电源的开与关是 非常危险的。
绝缘耐压测试仪操作指引
1.0目的
规范绝缘耐压测试仪的使用、保养方法,以确保检查员的测量结果的准确性及维持仪器具的性能和寿命，防止因操作失误损坏仪器或不符合测试的标准而影响正常使用。
2.0范围
仅适用于本公司所有绝缘耐压测试仪。
3.0定义
（无）
4.0职责
4.1操作员必须经过培训考核合格，由品管部签发上岗证后，按本操作指引操作测试检查及对设备的日常维护；
4.2操作员按本操作指引操作测试检查及对设备的日常点检；
4.3 PIE负责仪器的验收及台帐管理;
4.4品管负责仪器的校验管理；
5.0操作顺序
5.1先接上交流电源，打开电源开关确定前面板的灯都亮，接着的屏幕显示，呈现（耐压测试）界面，前面板操作说明，如图：
5.2跟据工程资料调试好测试所需参数(相关技术人员调试)。
5.3用低压端连接好音箱外壳金属外露部分，用高压棒碰触金属外露部分，按START键进行检测，直到PASS或FALL指示灯亮,高压棒才能离开所碰触金属；跟据指示灯来判定产品的合格与不合格。
5.4测试完成后，测试棒要放到指定位置。
6.0注意事项：
6.1使用前请先确认电源之电压大小。
6.2不要连续开关电源。
6.2不能靠近强烈的磁场和电场；仪器上不能有任何液体的物品；
6.3不要在多灰尖的环境下使用该仪器；
6.4使用时检查各电源连接正常；
6.5不要在高温高湿、日光可照射、机械振动大、易爆性气体周围的环境中使用；
6.6显示器要摆放到仪器放置柜中间不易碰到位置，以防摔坏显示器；。
致新精密 ZX9501交直流耐压绝缘测试仪操作说明书
使用说明书O P E R A T I O N M A N U A L交直流耐压绝缘测试仪ZX9501系列公司：常州市致新精密电子有限公司电话：*************传真：*************网址：邮箱：*****************注意事项：本说明书版权归常州市致新精密电子有限公司所有，并保留所有权利。
未经常州市致新公司书面同意，不得对本说明书的任何部分进行影印、复制或转译。
本说明书中，常州致新、致新精密、ZXP均指常州市致新精密电子有限公司，保留所有权利。
本说明书包含的信息可能随时修改，恕不另行通知。
最新的说明书电子文档可以从常州致新网站下载：2017年01月……………第3版(制造编号：2017-HV-L-003)公司声明本说明书所描述的可能并非仪器所有内容，常州市致新精密电子有限公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行通知！由此引起的说明书与仪器不一致的困惑，可与我公司联系。
安全警告:仪器接地连接电源时，请确认电源插座含有接地线。
如未接地，则机壳上就有带静电或感应电的危险，可能会造成人身伤害！触电危险操作、测试与仪器维护时谨防触电，非专业人员请勿擅自打开机箱，专业人员如需更换保险丝或进行其它维护，务必先拔去电源插头，并在有人员陪同情况下进行。
即使已拔去电源插头，电容上电荷仍可能会有危险电压，应在放电后再行操作。
仪器前面板高压输出端子带有高压，请任何时候都不要用手触摸，避免触电。
请勿擅自对仪器内部电路及元件进行更换和调整电击损害任何在测试过程不正确取下或加上被测件会由于测试端的高压造成人身、财物的异常损害！！！任何时候都不要用手直接触摸测试端子。
输入电源请按本仪器规定的电源参数要求使用电源，不符合规格的电源输入可能损坏本仪器。
更换保险丝请使用相同规格。
电子仪器不可以在易燃易爆气体环境中使用，或者在含有腐蚀性气体或烟尘环境中使用，避免带来危险其它安全事项请不要向本仪器的测试端子施加任何电压源或电流源。
an9636h交直流耐压绝缘测试仪用户手册
使用不正确的电源测试仪将无法正常工作，甚至会对测试仪造成致命的损害！
l 保险丝：
测试仪后面板的保险丝，可更换，但型号规格均必须相同！
l 安装：
安装测试仪时，请务必参阅第三章“拆封与安装”的详细说明； 为严防触电，请将测试仪后面板的接地端子与大地良好连接；
l 重定位：
重新定位前必须先行关断测试仪电源并拆除所有外部连线； 搬移时应有两人或两人以上协助进行并注意轻拿轻放； 确保本用户手册随测试仪同步重定位。
高压 l 测试仪有高压产生。 l 任何不正确的操作均有可能导致伤亡。 l 请认真阅读第一章“安全规则”以避免事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
操作手册
文件名称：绝缘耐压测试仪操作手册 文件编号： 版本号： 1.0 生效日期： 页 数： 1 / 21
CONTENTS
更
改记录
№
日期
修改内容 版本 更改人
批 准
1
编 制 审 核 批 准
☆ 此份操作手册未经本公司批准，不得转借、复印或用于其它目的。
苏州晟成光伏设备有限公司
Suzhou shengcheng Solar Equipment Co.,Ltd
在此画面，操作人员可以先选择适合自己的语言，如“Chinese”或是“English”按键来切换语言。
然后点击“System login”
登录系统。
注意：触碰触摸屏时请不要用坚硬的物体接触。
图（二）主画面
a. 组件测试计数，每天测试组件的总数，可以在“系统设置”画面中点
击“测试清零”按钮清除计数值。
b. 组件输送计数，每天输送组件的总数，可以在“系统设置”画面中点
击“输送清零”按钮清除计数值。
c. 当前测试周期是，当前每片测试所需的总时间。
d. “测试模式”选择。
图（五）系统设置画面
a. “灰度调节”调节触摸屏灰度。
b. “时间设定”设置触摸屏系统时间。
c. “密码修改”修改操作密码，必须是高于当前密码的权限，才能修改。
d. “伺服参数”跳转到伺服参数设置画面。
e. “测试清零”清除主画面中的测试计数值。
f. “输送清零”清除主画面中的输送计数值。
g. “主画面”从任意画面跳转到主画面。
h. “点动画面”从任意画面跳转到点动画面。
i. “测试仪”从任意画面跳转到测试仪画面。
j. “系统设置”从任意画面跳转到系统设置画面。
k. “监控画面”从任意画面跳转到PLC 输入输出监控画面。
l. “报警画面”从任意画面跳转到报警画面。
m. “系统登出”从任意画面跳转到登录画面。
注意：操作此画面的内容需根据实际的工艺要求。
图（六）报警画面
a. “异常复位”复位当前报警。
b. “调整重测”当触摸屏出现未接触到组件报警时，需手动调整气缸，在点击“调整重测”。
（不需要停止系统）
c. 历史报警，存储最多存储100 个历史报警信息。
d. “主画面”从任意画面跳转到主画面。
e. “点动画面”从任意画面跳转到点动画面。
f. “测试仪”从任意画面跳转到测试仪画面。
g. “系统设置”从任意画面跳转到系统设置画面。
h. “监控画面”从任意画面跳转到PLC 输入输出监控画面。
i. “报警画面”从任意画面跳转到报警画面。
j. “系统登出”从任意画面跳转到登录画面。
注意：触摸屏断电长时间，报警信息会丢失。
图（七）伺服参数画面
a. “伺服松开距离设定”首先输入正确的密码后，可在此设定0—99
之间的数值。
b. “伺服松开速度设定”首先输入正确的密码后，可在此设定0--7 之间的数值。
c. “伺服夹紧速度设定”首先输入正确的密码后，可在此设定300--999。
