Fluke万用表使用说明
Fluke87数显万用表操作指引
Fluke87数显万用表操作指引
一.目的
正确指导操作员操作数显万用表，确保测量数据的科学性和准确性.
二.范围
测量交直/电压、电流、二/三极管，电阻，电容，电感，温度及电路通断等.
三.使用前注意事项
3.1确保正负表笔正确插入万用表对应笔孔内(见下图).
3.2旋转任一档位观察显示屏是否显示正常和电量（电量低会显示“”此标符提醒更换电池）.
四.操作说明
4.1表笔插孔说明
4.2旋转盘及按键功能操作见如下各表中说明
4.3显示功能说明
4.4 AutoHOLD模式操作说明
4.5电气安规符号说明4.6维护。
fluke万用表使用说明书
fluke万用表使用说明书中FLUKE 15B型和FLUKE 17B可以测量电压、电阻、电流、二极管、三极管、MOS场效应管的测量等几大功能综合在一起的强大的一款小仪器。
为了让你更好的掌握万用表测量方法，电工之家来详解一下它的使用方法和功能与注意事项。
一、测量电压时测量直流电压时，如电池、随身听电源等。
首先将黑表笔插进相印的孔，把旋钮选到相印位置。
二、测量交流电压的时表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档处所需的量程即可。
交流电压无正负之分，测量方法跟前面相同。
无论测交流还是直流电压，要注意自身安全，不要随便用手触摸表笔的金属部分。
三、测量电流时测量直流电流时。
将黑表笔插入对应孔。
将FLUKE 15B型和FLUKE 17B万用表串进电路中，保持稳定，即可读数。
四、测量电阻时用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度，因为人体是电阻很大。
五、测量二极管时表笔位置与电压测量一样;用红表笔接二极管的正极，黑表笔接负极，这时会显示二极管OL。
再次对调表笔会显示一个数值。
再次调换表笔，显示屏显示“OL.”则为正常。
因为二极管的反向电阻很大，否则此管已被击穿或性能已经改变。
六、三极管的测量表笔插位同上;其原理同二极管。
先假定A脚为基极，用黑表笔与该脚相接，红表笔与其他两脚分别接触其他两脚;然后再用红笔接A脚，黑笔接触其他两脚，且此管为PNP管。
那么集电极和发射极如何判断呢?数字表不能像指针表那样利用指针摆幅来判断。
七、MOS场效应管的测量利用FLUKE 15B型和FLUKE 17B的二极管档。
若某脚与其他两脚间的正反压降均大于2V，即显示“1”，此脚即为栅极G。
再交换表笔测量其余两脚，压降小的那次中，黑表笔接的是D极(漏极)，红表笔接的是S极(源极)。
在使用FLUKE 15B型和FLUKE 17B 的同时也要注意以下问题避免可能受到电击或人员伤害，以及避免对电表或待测装置造成损害，请遵照下面的惯例说明使用电表：①进行连接时，先连接公共测试导线，再连接带电的测试导线;切断连接时，则先断开带电的测试导线，再断开公共测试导线。
Fluke数字万用表的使用
• 5. 读取显示屏上测出的电压。
二、仪器概述(Fluck 15b+/17B+)
测量交流或直流电流
• 为了防止可能发生的电击、火灾或人身伤害，测量电流时 ，先断开电路电源，然后再将万用表连接到电路中。将万 用表与电路串联连接。
• 测量交流或直流电流： • 1. 将旋转开关转至 , 或 。 • 2. 按 可以在交流和直流电流测量之间进行切换。 • 3. 根据要测量的电流将红色测试导线连接至 A 或 mA μA端
维修和零件
• 如果万用表出现故障，首先检查电池和保险丝，然后查阅
手册以确保正确操作万用表。
• 表 2 中列出了备件。 表2 备件
物件说明
零件编号
厂家
电池，NEDA 15A，IEC LR6
电池盖装配，英文
376756 4413666
Fluke Fluke
电池盖装配件，中文
4413653
要TL联75系-420F测1l，试u带k导e两线，个请盖帽拨的打以下电43话06号653码：
三、万用表的维护
更换电池和保险丝
为了避免显示错误的读数（这可能会造成触电或人身伤害） ，当出现电池指示符 ( )时，请立即更换电池。 为防止损坏或伤害，只安装更换符合指定的安培数、电压和 分断电流的保险丝。 打开机壳或电池盖以前，须先把测试线断开。 如要更换电池或保险丝，请参阅图5。
三、万用表的维护
三、万用表的维护
• 2. 将测试导线插入 μA 端子。
端子，然后用探头接触 A 或 mA、
• • 状态良好的 A 端子保险丝读数大约为 0.1 Ω. A 状态良好 的 mA/μA 端子保险丝读数应小于 10 kΩ。
• • 如果显示读数为 ，更换保险丝并重新测试。
福禄克型万用表使用说明
福禄克F L U K E 115型数字万用表的使用方法 一、 万用表的作用：二、 万用表又称多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般的数字万用表可以测量交、直流电压、交、直流电流、频率、电阻、电容、二极管、三极管等。
三、 使用数安万用表的注意事项：1、对测量交流电30V 以上、直流电60V 以上时，应格外小心，防止触电事故。
2、测量时应正确使用接线端、开关档位和量程。
3、 测量电阻、通断性、二极管或电容器以前，应切断电路电源，并把所有的高压电容器放电。
4、 仪表有手动（Range ）和自动(Auto)两种量程：开机时数字万用表自动进入(Auto)自动量程，仪表会根据被测量值的大小，由大到小自动判断，选择合适的量程，但测量时较长；也可以通过按“Range ”键，手动选择量程，测量时间短，精度高。
四、 数字万用表各按键注解MAXMIN 最大值、最小值、HOLD 读数锁定V ～交流电压、频率档OFF 关机V--直流电压档A--直流电流档负极黑色插孔 测量电流正极红色插孔 线路通断蜂呜档??? 黄色第二功能键 Ω电阻测量档 mv —直流毫伏电压档 背光灯开关 RANGE 测量量程调节 二极管、-‖-电容测量档 V Ω电压、电阻、二极管、A ～交流电流、频率测量档四、如何使用数字万用表1、交流电压的测量（AC～0.06—600V）：V～交流电压、频首先将红表笔插进“VΩ”孔内，黑表笔插进“com”孔内，再将旋钮打至交流“V～”档，在已知电压大小的情况下，通过“RANGE”按键选择合适的量程，在未知电压大小情况下可以直接用“Auto”自动档，保持接触稳定，便可以直接从显示屏上读取交流电压的数值。
还可以通过“MINMAX”按键，测量出交流电的最小值、最大值、平均值。
交流电压无正负之分，测量时应注意人身安全，不要随便用手触摸表笔的金属部分。
2、直流电压的测量V--直流电压（1）、直流大电压测量（0.001—600V）：首先将红表笔插进“VΩ”孔内，黑表笔插进“com”孔内，再将旋钮打至直流“V--”档，在已知电压大小的情况下，通过“RANGE”按键选择合适的量程，在未知电压大小情况下可以直接用“Auto”自动档，保持接触稳定，便可以直接从显示屏上读取直流电压的数值。
fluke万用表的使用方法

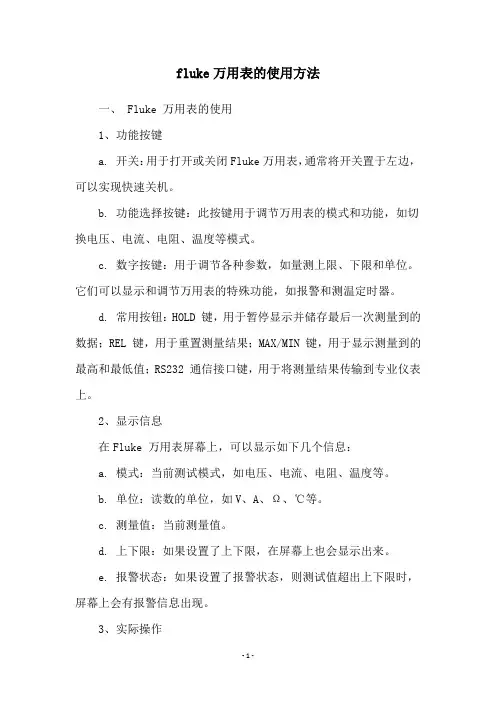

fluke万用表的使用方法一、 Fluke 万用表的使用1、功能按键a. 开关：用于打开或关闭Fluke万用表，通常将开关置于左边，可以实现快速关机。
b. 功能选择按键：此按键用于调节万用表的模式和功能，如切换电压、电流、电阻、温度等模式。
c. 数字按键：用于调节各种参数，如量测上限、下限和单位。
它们可以显示和调节万用表的特殊功能，如报警和测温定时器。
d. 常用按钮：HOLD 键，用于暂停显示并储存最后一次测量到的数据；REL 键，用于重置测量结果；MAX/MIN 键，用于显示测量到的最高和最低值；RS232 通信接口键，用于将测量结果传输到专业仪表上。
2、显示信息在Fluke 万用表屏幕上，可以显示如下几个信息：a. 模式：当前测试模式，如电压、电流、电阻、温度等。
b. 单位：读数的单位，如V、A、Ω、℃等。
c. 测量值：当前测量值。
d. 上下限：如果设置了上下限，在屏幕上也会显示出来。
e. 报警状态：如果设置了报警状态，则测试值超出上下限时，屏幕上会有报警信息出现。
3、实际操作a. 打开万用表：打开开关，接好测试电源，按功能按键选择正确模式进行测量。
b. 设置单位：在屏幕上选择正确的单位，比如V、A、Ω、℃等。
c. 设置上下限：根据需要，可以设置上下限，此时屏幕上会显示出设置的上下限值。
d. 进行测试：将探头连接待测物，拖动开关，此时屏幕上会显示出测试结果。
e. 报警：设置上下限后，测试值超出上下限时，屏幕上会有报警信息出现。
f. 存储：可以使用HOLD功能暂停显示并储存最后一次测量到的数据。
4、安全操作a. 避免使用使用过期的Fluke万用表，以防出现意外情况。
b. 避免过量使用热探头，以防过热。
c. 避免测量电压太高的小装置，以防损坏。
d. 请勿将探头接触易燃物体，以防发生意外。
e. 在测量电路时，一定要确保探头连接牢固，以防发生短路或其他意外情况。
f. 所有测量活动结束后，请及时断开电源，以免发生意外。
fluke万用表使用说明书
fluke万用表使用说明书中FLUKE 15B型和FLUKE 17B可以测量电压、电阻、电流、二极管、三极管、MOS场效应管的测量等几大功能综合在一起的强大的一款小仪器。
为了让你更好的掌握万用表测量方法，电工之家来详解一下它的使用方法和功能与注意事项。
一、测量电压时测量直流电压时，如电池、随身听电源等。
首先将黑表笔插进相印的孔，把旋钮选到相印位置。
二、测量交流电压的时表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档处所需的量程即可。
交流电压无正负之分，测量方法跟前面相同。
无论测交流还是直流电压，要注意自身安全，不要随便用手触摸表笔的金属部分。
三、测量电流时测量直流电流时。
将黑表笔插入对应孔。
将FLUKE 15B型和FLUKE 17B万用表串进电路中，保持稳定，即可读数。
四、测量电阻时用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度，因为人体是电阻很大。
五、测量二极管时表笔位置与电压测量一样;用红表笔接二极管的正极，黑表笔接负极，这时会显示二极管OL。
再次对调表笔会显示一个数值。
再次调换表笔，显示屏显示“OL.”则为正常。
因为二极管的反向电阻很大，否则此管已被击穿或性能已经改变。
六、三极管的测量表笔插位同上;其原理同二极管。
先假定A脚为基极，用黑表笔与该脚相接，红表笔与其他两脚分别接触其他两脚;然后再用红笔接A脚，黑笔接触其他两脚，且此管为PNP管。
那么集电极和发射极如何判断呢?数字表不能像指针表那样利用指针摆幅来判断。
七、MOS场效应管的测量利用FLUKE 15B型和FLUKE 17B的二极管档。
若某脚与其他两脚间的正反压降均大于2V，即显示“1”，此脚即为栅极G。
再交换表笔测量其余两脚，压降小的那次中，黑表笔接的是D极(漏极)，红表笔接的是S极(源极)。
在使用FLUKE 15B型和FLUKE 17B 的同时也要注意以下问题避免可能受到电击或人员伤害，以及避免对电表或待测装置造成损害，请遵照下面的惯例说明使用电表：①进行连接时，先连接公共测试导线，再连接带电的测试导线;切断连接时，则先断开带电的测试导线，再断开公共测试导线。
Fluke万用表使用说明
万用表使用说明一概述万用表具有多种功能，可测量电压、电流、电阻、电容、频率等物理量，同时可检测二极管和电路通断性，是设备安装，调试，维护的必备工具。
右图为美国Fluke（福禄克）公司生产的F117C型万用表。
Fluke117C型是由电池供电的、具有6000个字显示屏和模拟指针显示的真有效值万用表。
仪表符合第III类（CATIII）IEC61010-1第二版标准的要求。
IEC61010-1第二版安全标准是根据瞬态脉冲的危险性定义四种过电压图1-1类别（CATI至IV）。
CATIII仪表的设计能使仪表承受配电级固定安装设备内的瞬态高压。
下面以该型号为例，介绍万用表的使用方法和一些应该注意的问题。
二按键说明1显示屏符号2接线端图2-1图3-1测量电压、电阻、通断性、测量电流电容、二极管，频率表2 3开关档位表34开机选项表4三操作说明1测量电阻下面以测量检品机电机电阻为例，介绍测量电阻的操作方法。
1关断电源：为避免触电，应将电源关断。
2选择接线端：如图3-1所示，将红色表笔接入图3-1电压端，黑色表笔接入公共端。
3选择档位：如图3-2所示，将开关旋钮旋至欧姆档。
4断开电路：为确保测量值正确，一定要保证电阻两端没有并入电器件，一般应将电阻接线端从端子台上拆下来。
如图3-3所示，图3-2将电机线从端子台上拆下。
5测量：将表笔接至电阻两端，测量电阻。
如图3-4所示，测量结果如图3-5所示。
图3-3图3-4注意：需要特别注意的是，测量电阻时一定要确保电阻两端没有并入其它电器件。
2通断性测试图3-5通断性测试功能是检验是否存在开路，短路的一种方便而迅捷的方法。
下面以测量叠袋机测试台变压器输入输出侧的通断性为例，介绍如何测量电路的通断性。
1关断电源：在测试通断性时，一定要先将电源关闭。
2选择接线端：将红色表笔接入电压端，将黑色表笔接入公共端。
如图3-6所示。
3选择档位：将开关旋钮旋至通断档，如图3-7所示。
图3-6图3-7图3-8图3-9图3-104测量：在测量前，应先检测万用表两个表笔之间的内阻是否正常，如图3-8所示，当示数为零时，表明通断档状态完好。
Fluke数字万用表的使用
三、万用表的维护
更换电池和保险丝
为了避免显示错误的读数（这可能会造成触电或人身伤害），当出现电池指示符 ( ) 时，请立即更换电池。 为防止损坏或伤害，只安装更换符合指定的安培数、电压和分断电流的保险丝。 打开机壳或电池盖以前，须先把测试线断开。 如要更换电池或保险丝，请参阅图5。
三、万用表的维护
四、万用表使用技巧
用万用表判断电线电缆断点的方法
当电缆的内部出现断线故障时，由于外部绝缘皮的包裹，使断线的确切位置不易确定。 用万用表可以将这一难题轻松搞定。具体方法：把有断点的电线（电缆）一端接在 220V市电的火线上，另一端悬空，将万用表拨至交流电压档，从电线（电缆）的火线 接入端开始，用一只手捏住黑表笔的毛尖，另一只手将红表笔沿导线的绝缘皮慢慢移 动，此时显示屏显示的电压值大约为0.445V左右，当红表笔移动到某处时显示屏显示 的电压突然下降到0.0几伏（大约是原来的十分之一），从该位置向前（火线接入端） 的大约15cm处即是电线（电缆）断点所在。用此法检查屏蔽线时，如果仅仅是芯线折 断而屏蔽层没断，是检查不出来的。
三、万用表的维护
除更换电池和保险丝外，除非您具有合格的资质并且拥有相应的校准、性能测试和维 修操作说明，否则切勿尝试修理或保养万用表。建议的校准周期为 12 个月。
为了防止可能发生的触电、火灾或人身伤害： • 清洁产品前先清除输入信号。 • 请仅使用指定的替换保险丝。 • 请由经过认可的技术人员维修。 为确保产品的安全操作和维护： • 如果电池泄漏，应在使用之前修复万用表。 • 电池含有危险化学物质，可能造成灼伤或爆炸。如果接触到化学物质，请用水清洗 并及时就医。
注意：对于隔离变压器输出的220V交流不接地系统，不适用此方法。
为了防止可能发生的触电、火灾或人身伤害： 仔细阅读所有说明、安全操作规范。 在使用万用表前，请先阅读所有安全须知。 仅将万用表用于指定用途，否则可能减弱万用表提供的防护。 请勿在爆炸性气体、蒸汽周围或潮湿环境中使用万用表。 使用万用表前先检查外壳。检查是否存在裂纹或塑胶件缺损。请仔细检查端子附件 的绝缘体。
FLUKE17B+万用表 使用说明
FLUKE17B+万用表使用说明
1、使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用.
2、将电源开关置于ON位置。
3、交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。
4、交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA时）或10A孔（＞200mA 时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。
测量直流量时，数字万用表能自动显示极性。
5、电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。
如果被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。
测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。
因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。
打开开关键，按上下键可以调节频率大小。
把低频率范围f/V增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电
动机加速顺利进行。
如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。
fluke万用表使用方法
fluke万用表使用方法英文回答：Fluke multimeters are versatile and widely used tools for measuring electrical quantities such as voltage, current, and resistance. They are commonly used by electricians, engineers, and technicians in various industries.To use a Fluke multimeter, follow these steps:1. Turn on the multimeter: Most Fluke multimeters havea power button located on the front or side of the device. Press the power button to turn on the multimeter.2. Select the measurement function: Fluke multimeters offer various measurement functions, such as voltage (AC or DC), current, resistance, and continuity. Use the rotary dial or buttons on the multimeter to select the desired measurement function.3. Set the range: Depending on the magnitude of the quantity you are measuring, you may need to adjust the measurement range. Fluke multimeters have a range selector switch or buttons that allow you to set the appropriate range. For example, if you are measuring voltage, select a range that is higher than the expected voltage value.4. Connect the test leads: Fluke multimeters come with detachable test leads that you need to connect to the multimeter and the circuit or component you are measuring. The red lead is typically used for positive connections, while the black lead is used for negative connections. Make sure the test leads are securely connected.5. Take the measurement: Once the multimeter is set up and the test leads are properly connected, you can take the measurement. For example, if you want to measure the voltage across a battery, place the red lead on thepositive terminal of the battery and the black lead on the negative terminal. Read the measurement value displayed on the multimeter's screen.6. Interpret the measurement: After taking the measurement, you need to interpret the value displayed on the multimeter. For example, if you measured a voltage of12 volts, it means the battery has a voltage of 12 volts.7. Turn off the multimeter: When you are finished using the Fluke multimeter, turn it off to conserve battery power. Press the power button again to turn off the multimeter.Fluke万用表使用方法：1. 打开万用表，大多数Fluke万用表的电源按钮位于设备的前面或侧面。
fluke万用表使用说明
FLUKE79Ⅲ電電 表 使 用 説 明安全須知安全須知：：1． 若電表（Series Ⅲ Multimeter ）或測試導綫有損壞的現象時，卻勿使用電表。
2． 使用電表測量時，要確定測試導綫和旋轉開關的位置是正確的。
3． 當被測電路通電時切勿進行電阻測量。
4． 當測試導綫插入1 0安培（A ）或40毫安（mA ）輸入插口時，切勿用探針碰觸電壓源。
5． 切勿對任何輸入插口和接地之間施加超過額定的電壓。
6． 當被測電路有直流60伏（V dc ）或交流30伏（均方根值）(V ac rms) 以上的電壓時，應小心操作。
該類電壓會有電擊的危險。
7． 使用電表測量時，應將手指放在測試探針的指護裝置後面。
電表功能簡介如圖所示：1．量程打開電表時，它會自動選擇自動量程擋。
在交流電壓、直流電壓、頻率（赫）、歐姆、電容、交流電流和直流電流等模式下，可選擇手動量程。
欲恢復自動量程，按下RANGE 1秒鐘或轉動旋轉開關。
2．自動TOUCH HOLD模式在Touch hold模式下，電表會自動捕獲並顯示穩定的讀數。
當電表檢測到新的輸入時，它會發出嘟嘟聲且會顯示新的讀數。
雜散電壓會使電表產生新的讀數。
欲退出Touch Hold模式，按下黃色按鍵或轉動旋轉開關。
3．待用模式若電表電源打開但一個小時沒有活動（二極管測量檔下20分鐘沒有活動）顯示器會變成空白並顯示四個條形段。
欲恢復操作，請轉動旋轉開關或按下任一個按鍵。
沒有活動）顯示器會變成空白並顯示四個條形段。
欲恢復操作，請轉動旋轉開關或按下一個按鍵。
測量1．交流和直流電壓在mV dc 功能下，電表的默認檔是400mV。
欲選擇40mV量程檔，瞬時按下RANGE。
2．頻率（Hz）為避免電擊，當頻率>1kHz時，應忽略條形圖的現實。
若被測信號的頻率>1kHz,條形圖所顯示的電壓是無法確定的。
3．電阻、電容、二極體將開關打到歐姆檔，直接測量電阻值。
測量電容時，關閉電源將所有電容器放電。
福吕克万用表12E+说明书
福吕克万用表12E+说明书1、首先，介绍福禄克Fluke数字万用表交流电压档位，把转换开关拨动到V，表笔分红表笔和黑表笔，红表笔一般接正极（+），黑表笔一般接负极（-）或者地（GND），交流电无正负之分，像市电220V就是交流电，两个表笔插入电源插座孔中即可显示电压数值，注意，红黑表笔不能短接，否则，会引起短路跳闸现象，手不能触摸表笔的金属部分，以免造成人身安全。
2、下面介绍福禄克Fluke数字万用表直流电压档位，直流电压就是经过电子元器件整流过的电压，一般常见的直流电压有+5V、+12V、+24V、-12V等，测量时，把转换开关拨到V-处，红笔接测量点，黑笔接地（GND），屏幕上显示的就是当前的直流电压。
3、接下来介绍福禄克Fluke数字万用表欧姆档位，此档位是测量电阻的，将转动开关拨至Ω，红黑表笔接到电阻两端的金属部分，屏幕即可显示电阻数值，此万用表是自适应测量范围，不需要设置量程。
4、接下来介绍福禄克Fluke数字万用表二极管档位，此档位是测量电路的二极管是否烧坏，转动开关还是在Ω档位，此时按一下黄色按钮，即可切换到二极管档位，二极管具有单向导通性质，红笔接+极，黑笔接-极，处于导通，红笔接-极，黑笔接+极，处于不导通状态。
5、下面介绍福禄克Fluke数字万用表蜂鸣档，主要测量电路中是否短路或者断路的情况，转动开关还是在Ω档位，此时按两下黄色按钮，即可切换至蜂鸣档，测量方法很简单，红笔接导线的A 端，黑笔接导线的B端，蜂鸣器响，证明线是通的，蜂鸣器不响，证明线是开路的，意思就是A和B直接是断开的状态。
6、下面介绍福禄克Fluke数字万用表电容档位，此档位是测量电容值的，转动开关拨至||档，一般情况下，红表笔接+极，黑表笔接-极，屏幕上显示的数值就是电容值，和电容体上标示的是差不多的数值。
7、后介绍一下福禄克Fluke数字万用表电流档位，转动开关拨至A档，测量方法：将红表笔插头插到“A”孔中，红表笔和黑表笔分别串联到电路中，即可显示电路中的电流值，一般情况下，很少用到此档位。
FLUKE15B型万用表使用说明书
FLUKE15B型万用表使用说明书
福禄克15B数字万用表是一款功能齐全、精准可靠的电子测试仪器。
以下是使用说明书：
电池安装：将电池盖打开，按照正负极方向正确地安装9V电池。
选择测量模式：根据需要选择直流电压、交流电压、直流电流、交流电流、电阻或二极管测试等模式。
旋转选择旋钮到相应的位置。
连接测试引线：将红色测试引线插入“VΩmA”插孔，黑色测试引线插入“COM”插孔。
测试测量对象：根据选定的测量模式，将测试引线连接到待测对象上。
读取测量结果：在液晶显示屏上读取测量结果。
如果需要记录结果，可以按下“HOLD”键进行保存。
自动关机：当15B数字万用表处于未使用状态时，它会自动关闭以节省能源和延长电池寿命。
如果要关闭自动关机功能，请同时按下“SELECT”和“HOLD”键，并保持不少于2秒钟。
注意事项：
在使用前，请确保已经正确地安装了9V电池。
在进行任何操作之前，请先断开所有连接的导线。
在使用时，请避免接触高电压或高电流的部件。
在进行测量前，请检查测试引线是否损坏或磨损，如有问题请
更换。
在使用过程中，如发现任何异常情况（例如液晶显示屏不正常），请立即停止使用并咨询专业人士。
当万用表长时间未使用时，请将电池取出以防止漏电导致设备损坏。
福禄克万用表怎么用
福禄克万用表怎么用万用表又称为复用表、多用表、三用表、繁用表等，是电力电子等部门不可缺少的测量仪表。
非正义人员使用到比较少，所以万用表的使用方法还是不熟悉。
接下来装修界小编就一款比较出名的福禄克万用表为例子，给大家讲讲福禄克万用表怎么用以及福禄克万用表型号有哪些。
福禄克万用表怎么用?一、36V以下的电压为安全电压，在测高于36V直流，25V交流电时，要检查表笔是否可靠接触，是否正确连接，是否绝缘良好等，以免电击。
二、换功能和量程时，表笔应离开测试点，测试时选择正确的功能和量程，谨防误操作。
三、直流电压测量，先将量程开关转至相应的DCV量程上，然后将测试表笔跨接在被测电路上，红表笔所接的该点电压与极性显示在屏幕上。
四、交流电压测量，先将量程开关转至相应的ACV量程上，然后将测试表笔跨接在被测电路上。
五、直流电流测量，先将量程开关转至相应的DCA档位上，然后将仪表串入被测电路上。
六、交流电流测量，先将量程开关转至相应的ACA档位上，然后将仪表串入被测电路上。
七、电阻测量，将量程开关转到相应的电阻量程上，将两表笔跨接在被测电阻上。
八、电容测量，将量程开关转到相应的电容量程上，将测试表笔跨接在被测电容、两端进行测量，必要时注意极性。
九、极管及通断测试，将量程开关置档。
将红表接二极管正极，黑表笔接二极管负极。
如测线路的通断时，将表笔连接在待测线路的两端，如蜂鸣器响则电路通，反之电路断开。
十、管放大倍数测量，将量程开关置于hFE档，决定所测晶体管为NPN型或PNP 型，将发射极，基极，集电极分别插入相应的孔里。
福禄克万用表型号有哪些Fluke 114 电气测量万用表Fluke 115C 现场维护技术人员用万用表Fluke 116/62 HV AC电工组合工具包Fluke 116C 温度及微安电流测量HV AC万用表Fluke 117C 非接触式电压测量万用表Fluke 12E 数字万用表(教育院校专用)Fluke 1587/1577 绝缘万用表Fluke 170 系列数字多用表Fluke 179/61 带红外温度计的数字多用表Fluke17B和15B新型数字万用表Fluke 187/189 数字/模拟多用表Fluke 18B新型数字万用表Fluke 233 远程显示多用表Fluke 27-II/28-II 工业多用表Fluke 287 真有效值电子记录多用表Fluke 289 真有效值工业用记录多用表Fluke 73/77 系列III 数字多用表Fluke 77 IV Series Digital MultimeterFluke 78 汽车数字多用表Fluke 787 过程多用表Fluke 789 ProcessMeter™ 过程多用表Fluke 80 系列V 数字多用表Fluke 88 系列V/A 汽车数字多用表Fluke 8808A 数字多用表Fluke 8845A/8846A 6.5 位高精度数字多用表Fluke 88V 汽车数字多用表。
