钢筋混凝土简支梁实验指导书(桥土)
钢筋混凝土简支梁实验
钢筋混凝土简支梁实验钢筋混凝土简支梁实验一、学习要求学习要求及需要掌握的重点内容如下:1、掌握实验的目的;2、掌握实验主要的仪器和设备;3、掌握实验的整个实验步骤;4、掌握实验数据的处理方法。
二、主要内容随着混凝土结构材料和计算理论的不断发展,世界各国现代土木工程混凝土结构的应用越来越广泛。
掌握钢筋混凝土结构的受力特点并对其工作性能进行评定,在钢筋混凝土结构分析中极为关键,受弯构件是钢筋混凝土结构中重要的受力构件。
钢筋混凝土结构中的受弯构件主要包括梁、板。
本次试验是钢筋混凝土简支梁的加载试验。
混凝土结构梁根据所受的内力大小可分为正截面抗弯和斜截面抗剪破坏。
本次实验的题目为《钢筋混凝土简支梁破坏实验》。
(一)本次试验的目的1、分析梁的破坏特征,根据梁的裂缝开展判断梁的破坏形态;2、观察裂缝开展,记录梁受力和变形过程,画出荷载挠度曲线;3、根据每级荷载下应变片的应变值分析应变沿截面高度是否成线性;4、测定梁开裂荷载和破坏荷载,并与理论计算值进行比较;(二)本次试验使用的仪器、设备及试验构件1、静力试验反力架、支墩及支座2、500KN同步式液压千斤顶3、30T拉压力传感器4、荷载分配梁5、百分表6、电阻应变片、导线等7、DH3815静态应变测试系统本次试验用到的简支梁,试件截面尺寸为150mm×200mm,计算长度为 1.2,试验梁的混凝土强度等级为C30,纵向受力钢筋为HRB335。
纵向受力钢筋的混凝土保护层厚度为20mm。
梁跨中400mm区段内为纯弯段,剪弯段配有 6@100的箍筋。
梁的受压区配有两根架立筋,通过箍筋与受力筋绑扎在一起,形成骨架,保证受力钢筋处在正确的位置。
第1页共3页(三)试验方案试验采用竖向加栽,在加载过程中,用千斤顶通过传力梁进行两点对称加载,使简支梁跨中形成长400mm的纯弯区段;1、本实验采用分级加载,按⊿F=10kN进行加载,每级荷载持续时间为1分钟,每次加载后当使试件变形趋于稳定后,再仔细测读仪表读数,待校核无误,方可进行下一级加荷,直至加到破坏为止。
混凝土简支T梁桥结构桥梁设计指导书
《桥梁工程》任务书设计题目上部结构：混凝土简支T梁桥结构计算及配筋下部结构：重力式墩台构造图设计资料1.上部结构形式及基本尺寸装配式钢筋混凝土简支T梁桥，双车道，主梁之间的桥面板为铰接，每个同学在桥梁设计选题里选择一种跨径、桥面宽度和主梁细部尺寸后画出主梁纵、横断面布置图。
比如下图所示为横向5梁式，纵向5块横隔板的布置方式（按照下图的尺寸标注样式，将自己拟定的尺寸与下图的标注线一一对应起来，单位cm）。
2.桥面布置桥梁位于直线上，两侧设人行道，桥面铺装为2cm厚的沥青混凝土，其下为C25混凝土垫层，设双面横坡，坡度为1.5% 。
横坡由混凝土垫层实现变厚度(6-12cm)。
3.材料1）混凝土：上部结构C30（容重为25kN/m 3）下部结构C25（容重为23kN/m 3主筋：II级钢筋；构造钢筋：I级钢筋2）桥面铺装：沥青混凝土（容重为21kN /m 3）；混凝土垫层C25（容重为23kN/m 3）4）人行道：人行道包括栏杆荷载集度为6 kN/m；4.设计规范及参考书目1）《公路桥涵设计通用规范》2）《公路钢筋混凝土及预应力混凝土桥涵设计规范》3）《桥梁工程》4）《混凝土结构设计原理》5）《结构力学》6）《桥梁通用构造及简支梁桥》设计与计算要求（1）取行车道板（单位板宽即1m宽）、边梁和中梁进行恒载、活载内力计算。
（2）选取合适的方法进行荷载横向分布系数计算，并根据规范公式计算主梁自振频率和冲击系数。
（3）按规范进行作用组合（分别对应承载能力极限状态和正常使用极限状态）（4）根据作用组合进行行车道板和一片梁的截面配筋设计（主要是正截面抗弯验算与斜截面抗剪验算）成果要求1.完整的计算书，要求条理清楚，格式整齐。
计算说明书包括：行车道板的内力计算、配筋、验算；主梁的荷载横向分布系数的计算；主梁内力计算、配筋、验算。
2.绘制相关图纸：墩台构造图、桥面板、主梁钢筋布置图（纵断面和横断面及局部构造图）。
图纸可以打印或手绘，但同等条件下，打印图纸较手绘的可优先评较高一个等级。
钢筋混凝土简支梁试验实验报告
钢筋混凝土简支梁试验实验报告一、实验目的本次试验的主要目的是通过对钢筋混凝土简支梁的试验，掌握其受力性能及破坏形式，了解其受力性能特点，并验证理论计算结果的可靠性。
二、实验原理1.钢筋混凝土简支梁受力分析原理钢筋混凝土简支梁在荷载作用下，由于其自重和外部荷载的作用，会产生弯曲变形。
在荷载增大时，梁中截面会出现应变和应力分布。
当荷载达到一定程度时，截面中最大应力超过了材料极限强度，就会发生破坏。
2.钢筋混凝土简支梁试验方法原理本次试验采用四点弯曲法进行测试。
具体方法是，在跨度一定的两个支座间加荷后，在跨中心线上测量中心挠度和沿截面高度方向上的应变值。
通过这些数据可以计算出截面内部应力及强度等参数。
三、实验设备与工具1.主要设备：万能材料试验机、数显位移传感器、数显应变仪、电子天平等。
2.主要工具：电动钻、螺丝刀、扳手、钢尺、直角尺等。
四、实验步骤1.试件制备根据设计要求，选用适当的混凝土配合比和钢筋规格，制备出符合要求的试件。
然后进行养护处理，保证其达到强度要求。
2.安装试件将试件放置在万能材料试验机上，并调整支座距离，使之与设计跨度一致。
然后固定好支座和夹具等部件。
3.进行试验在试件上施加荷载，并记录荷载值和相应的挠度值和应变值。
根据数据计算出截面内部应力及强度等参数，得到实验结果。
4.记录数据并分析将实验数据记录下来，并进行分析。
通过对结果的比较和分析，得出结论并验证理论计算结果的可靠性。
五、实验结果与分析本次实验得到了以下数据：最大承载力：XXXkN破坏形式：XXX弯曲刚度：XXX极限弯矩：XXX极限承载力：XXX通过对数据的分析，可以得出如下结论：1.最大承载力是指在试件破坏之前，试件所能承受的最大荷载。
本次试验中，最大承载力为XXXkN。
2.破坏形式是指试件在荷载作用下产生的破坏形态。
本次试验中，破坏形式为XXX。
3.弯曲刚度是指在试件弯曲过程中，梁的刚度大小。
本次试验中，弯曲刚度为XXX。
钢筋混凝土简支梁试验报告参考模板
钢筋混凝土简支梁基本构件破坏形态试验报告(试验指导书)学校：专业：班级：姓名：学号：华南理工大学土木与交通学院土木系二○一五年四月钢筋混凝土简支梁基本构件破坏形态试验报告1、前言在给定试验材料的条件下，要求学生分组设计出预期呈现正截面少筋破坏形态、适筋破坏形态、超筋破坏形态，以及斜截面剪压破坏形态、斜拉破坏形态、斜压破坏形态的钢筋砼简支梁，参与所设计构件的实际施工，完成所设计构件从加荷到破坏的全过程试验，考察构件的真实破坏形态与预期破坏形态的异同，分析其原因，撰写试验报告（含设计、施工、试验过程、试验结果分析等内容）。
2、试验试件设计2.1适筋梁单筋矩形截面梁，截面尺寸b×h=100mm×200mm，梁长L=1800mm，混凝土强度等级为C20，钢材选用HRB335，纵向受拉钢筋为2B10，梁跨中400mm 段内不配箍筋，其余配置A6@100箍筋，参见图2.1-1。
图2.1-1适筋梁配筋图2.2少筋梁单筋矩形截面梁，截面尺b×h=100mm×200mm，梁长L=1800mm，混凝土强度等级为C30，钢材选用HPB300，纵向受拉钢筋为2A6，无箍筋。
参见图2.2-1。
图2.2-1少筋梁配筋图2.3超筋梁单筋矩形截面梁，截面尺b×h=100mm×200mm，梁长L=2000mm，混凝土强度等级为C20，钢材选用HRB335，纵向受拉钢筋为2B18，梁跨中400mm 段内不配箍筋，其余配置A6@100箍筋，参见图2.3-1。
图2.3-1超筋梁配筋图2.4剪压破坏形式梁单筋矩形截面梁，截面尺b×h=100mm×200mm，梁长L=1200mm，混凝土强度等级为C20，钢材选用HRB335，纵向受拉钢筋为2B16，A4@100箍筋布满全梁，参见图2.4-1。
图2.4-1剪压破坏梁配筋图2.5斜压破坏形式梁单筋矩形截面梁，截面尺b×h=100mm×200mm，梁长L=700mm，混凝土强度等级为C20，钢材选用HRB335，纵向受拉钢筋为2B18，在梁跨中间510mm 段内布置A6@30箍筋，参见图2.5-1。
《钢筋混凝土简支梁静力试验》-22页精选文档

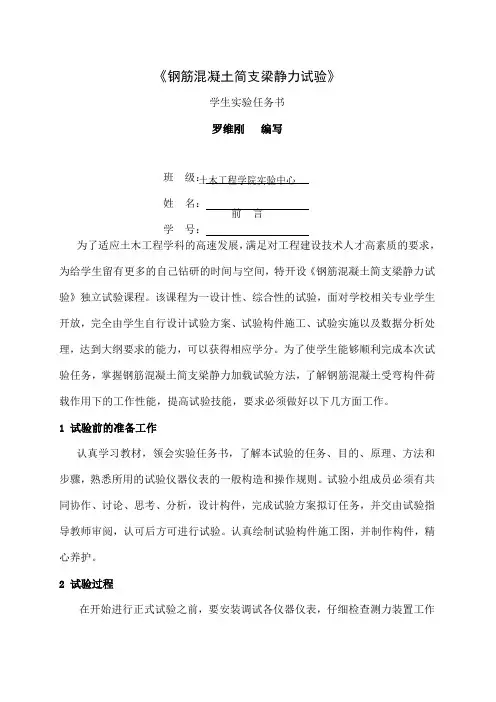

《钢筋混凝土简支梁静力试验》学生实验任务书罗维刚 编写土木工程学院实验中心前 言为了适应土木工程学科的高速发展，满足对工程建设技术人才高素质的要求，为给学生留有更多的自己钻研的时间与空间，特开设《钢筋混凝土简支梁静力试验》独立试验课程。
该课程为一设计性、综合性的试验，面对学校相关专业学生开放，完全由学生自行设计试验方案、试验构件施工、试验实施以及数据分析处理，达到大纲要求的能力，可以获得相应学分。
为了使学生能够顺利完成本次试验任务，掌握钢筋混凝土简支梁静力加载试验方法，了解钢筋混凝土受弯构件荷载作用下的工作性能，提高试验技能，要求必须做好以下几方面工作。
1 试验前的准备工作认真学习教材，领会实验任务书，了解本试验的任务、目的、原理、方法和步骤，熟悉所用的试验仪器仪表的一般构造和操作规则。
试验小组成员必须有共同协作、讨论、思考、分析，设计构件，完成试验方案拟订任务，并交由试验指导教师审阅，认可后方可进行试验。
认真绘制试验构件施工图，并制作构件，精心养护。
2 试验过程在开始进行正式试验之前，要安装调试各仪器仪表，仔细检查测力装置工作 班 级： 姓 名： 学 号：情况，试件、仪表是否安装稳妥、安全等，记录表格是否齐全，最后请指导教师检查，完毕后开始正式试验。
预加载可不做记录，观察试件和各种仪表及仪表的各部位是否正常，如正常再按要求进行正式加载，试验过程中做好原始记录。
在试验进行过程中，必须严肃认真，一丝不苟，有组织有步骤地按要求进行工作。
对各种仪器仪表严格按操作规程操作，决不允许草率了事，以确保设备和人身安全。
试验结束后，要检查应记录数据是否齐全，并注意清理设备，归还所借用仪表、工具，并清扫场地等。
经教师检查认可后方能离开试验岗位。
3 试验报告的整理和书写试验报告是试验者进行试验工作最后交出的试验成果，是试验资料的总结，应本着精简扼要、规范、整齐、完整的宗旨完成试验报告。
在书写报告时，要注意：（1）记录试验过程中出现的异常现象、故障、事故以及采取的补救或处理方法，并分析对试验结果产生的影响。
钢筋混凝土简支梁试验实验报告
钢筋混凝土简支梁试验实验报告一、实验目的本次实验的目的是通过对钢筋混凝土简支梁的试验，掌握梁的受力性能，了解梁的破坏形态和破坏机理，以及掌握梁的设计方法。
二、实验原理钢筋混凝土简支梁是一种常见的结构形式，其受力性能主要由梁的几何形状、材料性质和荷载大小等因素决定。
在实验中，我们主要关注以下几个方面：1. 梁的受力状态在荷载作用下，梁会发生弯曲变形，产生弯矩和剪力。
弯矩和剪力的大小和分布情况决定了梁的受力状态。
2. 梁的破坏形态当荷载达到一定大小时，梁会发生破坏。
破坏形态主要有弯曲破坏、剪切破坏和挤压破坏等。
3. 梁的设计方法根据梁的受力状态和破坏形态，可以采用不同的设计方法来确定梁的尺寸和钢筋配筋。
三、实验装置和材料本次实验采用的是静载试验法，实验装置包括试验机、测力传感器、位移传感器和数据采集系统等。
试验材料为混凝土和钢筋，混凝土强度等级为C30，钢筋型号为HRB400。
四、实验步骤1. 制作试件根据设计要求，制作出符合要求的钢筋混凝土简支梁试件。
2. 安装试件将试件安装在试验机上，并调整试验机的荷载和位移控制系统。
3. 施加荷载逐渐施加荷载，记录荷载和位移数据，并观察试件的变形情况。
4. 记录数据在试验过程中，需要记录荷载、位移、应变等数据，并及时进行处理和分析。
5. 分析结果根据试验数据，分析梁的受力状态、破坏形态和破坏机理，并进行设计计算。
五、实验结果本次实验的试件尺寸为200mm×300mm×2000mm，荷载施加方式为集中荷载。
试验结果如下：1. 荷载-位移曲线试验中记录了荷载-位移曲线，如图1所示。
从图中可以看出，在荷载逐渐增加的过程中，试件的位移也逐渐增加，直到试件发生破坏。
2. 破坏形态试件的破坏形态如图2所示。
从图中可以看出，试件发生了弯曲破坏，破坏位置在距离支座较远的位置。
3. 破坏机理试件的破坏机理主要是由于弯矩作用下，混凝土受到拉应力和钢筋受到压应力，导致混凝土的开裂和钢筋的屈服和断裂。
[精品文档]5混凝土结构实验项目任务书、指导书
![[精品文档]5混凝土结构实验项目任务书、指导书](https://img.taocdn.com/s3/m/c38a30073c1ec5da50e270d4.png)
扬州大学建筑科学与工程学院实验任务书1.1 钢筋混凝土简支单筋梁的设计1.1.1 实验目的1.在学习钢筋混凝土受弯构件正截面受力性能的基础上，通过钢筋混凝土简支梁的设计，进一步加强对钢筋混凝土梁受弯性能、正截面承载力计算理论的理解。
2.学习适筋梁、超筋梁和少筋梁的配筋设计，计算破坏荷载。
3.学习钢筋混凝土受弯构件斜截面抗剪承载力验算的方法。
4.了解并掌握钢筋混凝土构件的制作过程。
1.1.2 实验内容1.设计钢筋混凝土简支单筋梁，使之在实验室提供的加载条件下能按照预定的破坏形态实现少筋、适筋和超筋破坏中的一种。
2.确定该试件的混凝土强度等级、跨度及截面尺寸、纵筋、箍筋。
3.根据前期“土木工程材料”试验中混凝土配合比设计，确定水泥、砂、石子的用量及水灰比。
4.绘出详细的简支梁的模板图、钢筋下料图。
5.验算该试件的斜截面受剪承载力。
1.1.3 实验设备及材料1.加载设备在加荷架中，用千斤顶通过分配梁在实验梁跨间实现两点同步对称加载，使简支梁在跨中形成一段纯弯区段（梁的自重影响小）。
2.材料⑴钢筋：纵筋及箍筋同“材料力学”实验模块中的“拉伸实验”的试件，钢筋的力学性能数据取“拉伸实验”的测试结果。
⑵水泥： P.O 32.5普通硅酸盐水泥（或复合硅酸盐水泥）⑶粗骨料：粒径10～15mm碎石⑷细骨料：中砂（含水率待测）3.模具⑴实验室提供高150mm，宽100mm，长度1200mm的模具，用以制作试件；⑵标准立方体试件模具3个。
1.1.4 实验要求1.混凝土的配合比采用“土木工程材料”实验模块中混凝土配合比的设计结果。
2.提交设计计算书一份每人提交设计计算书一份，应包括自己设计试件的详细计算内容以及计算方法、参考文献等（破坏形式选用少筋、适筋和超筋破坏中的一种）。
3.独立完成，严禁抄袭、“参考”。
1.1.5 参考文献1.《混凝土结构与砌体结构》2.《普通混凝土配合比设计规程》JGJ 55-20003.《土木工程材料》，湖南大学等四校合编，中国建筑工业出版社4.《土木工程结构试验与检测》，周明华主编，东南大学出版社，2002年5.《混凝土结构实验方法标准》GB50152-921.2 钢筋混凝土简支单筋梁的制作与养护1.2.1 实验目的1.通过对钢筋混凝土简支梁的制作与养护，了解并掌握混凝土构件制作的工艺过程、养护方法以及技术要求。
钢筋混凝土梁试验指导书
钢筋混凝土梁实验指导书土木工程专用青岛理工大学（临沂）土建工程系一、受弯构件正截面试验（一）试验目的1．通过试验初步掌握钢筋混凝土受弯构件正截面试验的试验方法和操作程序。
2．通过试验验证钢筋混凝土受弯构件平均应变平截面假定的正确性。
3．通过试验加深对适筋钢筋混凝土受弯构件正截面受力特点、变形性能和裂缝开展规律的理解。
（二）试验内容1．量测各级荷载作用下试验梁的截面应变。
2．估计试验梁的开裂荷载，观察裂缝的出现，实测试验梁的开裂荷载。
3．量测试验梁裂缝的宽度和间距，记录试验梁破坏时裂缝的分布情况。
4．量测试验梁在各级荷载作用下的挠度。
5．估计试验梁的破坏荷载，观察试验梁的破坏形态，实测试验梁的破坏荷载。
（三）试验设备和装置试验设备包括试验台座、反力架、千斤顶、分配梁、荷载传感器、电阻应变仪、千分表、百分表、放大镜、读数放大镜及电筒、直尺等。
试验梁支承于台座上，通过千斤顶和分配梁施加荷载，用荷载传感器和电阻应变仪量测荷载，用千分表量测试验梁纯弯段的截面应变，用百分表量测试验梁跨中挠度，用放大镜观察裂缝的出现，用读数放大镜量测裂缝宽度，用直尺量测裂缝间距。
试验装置如图1所示。
图1 试验装置示意图（四）试验步骤在进行试验前应认真阅读本试验指导书，复习材料力学试验中的有关知识；了解各种测试设备和测试仪表的性能、原理、操作方法及使用时的注意事项。
试验按以下步骤进行：1．由教师预先安装或在教师指导下由学生安装试验梁，布置安装试验仪表。
2．记录试验梁编号、量测度记录试验梁尺寸、记录试验梁配筋数量、所用材料的强度指标、千分表安装位置和标距以及经标定的电阻应变仪读数和荷载传感器的转换关系等有关数据。
3．检查试验仪表并调整仪表初读数。
4．根据试验梁的截面尺寸、配筋数量材料强度等估算试验梁的破坏荷载值（也可以在试验开始之前进行）。
5．利用荷载传感器进行控制，按估算破坏荷载值的十分之一左右对试验梁分级加载，相邻两次加载的间隔时间为2~3分钟。
钢筋混凝土简支梁实验0p
7.525
4.887
7
70 kN
0.67
4.52
8.029
5.434
8
80 kN
0.64
4.48
8.501
5.941
9
90 kN
0.602
4.432
9.06
6.543
10
100 kN
0.571
4.391
9.651
7.17
起裂荷载(kN)
40KN
破坏荷载(kN)
138.3KN
注：起裂荷载为裂缝开始出现裂缝时所加荷载的数值。
3、了解辅助消能工的作用。
二、实验数据
1、已知数据
（1）实验槽宽B=10cm
（2）消力坎实测高度=1.9cm
2、实测数据
将实测数据填入表1
表1
流量计
读数
（m3/h）
上游水深
（cm）
收缩断面水深
（cm）
消力坎上水头
（cm）
下游
水面高程（cm）
槽底
高程
水面
高程
槽底
高程
水面
高程
坎顶高程
（槽底高程+坎高）
水面
二、实验数据记录：
桁架数据表格
外径(mm)
内径(mm)
截面积(mm)
杆长度(mm)
线密度(kg/m)
弹性模量(Mpa)
22?
20
69.54
500
0.51
2.06X105
三、实验内容：
第1部分：记录试验微应变值和下弦杆百分表的读数，并完成表格
荷载（N）
上弦杆
腹杆
下弦杆
1点
钢筋混凝土简支梁实验分析
钢筋混凝土简支梁实验分析标题：钢筋混凝土简支梁实验分析导言：钢筋混凝土（Reinforced Concrete, 简写为RC）简支梁是土木工程中常见的结构构件，具有重要的承载功能和使用价值。
本文将通过实验分析，探讨钢筋混凝土简支梁的力学性能、破坏形态以及设计优化等方面，以帮助读者更全面、深刻地理解这一主题。
一、实验设计及测试方法（简化）1. 实验目的和背景2. 实验步骤和装置概述3. 材料准备与测量要点4. 加载方案与响应5. 测量数据记录与分析二、力学性能分析1. 荷载-挠度曲线的绘制与分析2. 弯曲刚度与挠度控制3. 极限承载力与破坏形态4. 受力性能的影响因素三、梁的设计优化1. 梁截面设计与选取原则2. 钢筋布置及受力性能优化3. 材料的选择与梁的性能4. 确定截面尺寸与配筋比例的计算结论：通过对钢筋混凝土简支梁实验的分析，我们可以得出以下结论：1. 研究了钢筋混凝土简支梁的力学性能，包括荷载-挠度曲线、弯曲刚度、极限承载力和破坏形态。
2. 梁的设计中，应注重截面设计与选取原则、钢筋布置和受力性能优化等方面的考虑。
3. 材料的选择与梁的性能密切相关，需在设计过程中充分考虑。
4. 确定截面尺寸与配筋比例的计算是保证梁的承载能力和稳定性的重要一环。
观点和理解：作为一种常用的建筑材料，钢筋混凝土在工程中的应用广泛。
通过实验分析钢筋混凝土简支梁的力学性能，我们可以深入了解其受力性能和设计优化的考虑因素。
梁截面的设计和选取，以及钢筋布置的合理性对梁的性能具有重要影响。
材料的选择和与梁的性能之间的关系也需要被充分考虑。
只有综合考虑所有这些因素，才能保证钢筋混凝土简支梁的安全性和可靠性。
参考文献：- 《混凝土结构基本理论与应用（第三版）》，姜信宇编著，中国建筑工业出版社，2018年。
- 《结构力学导论（第三版）》，傅健译，俞飞主编，清华大学出版社，2015年。
- 《钢筋混凝土结构设计规范(GB 50010-2010)》，中国建筑工业出版社，2011年。
钢筋混凝土简支梁受弯试验指导书
实验六钢筋混凝土简支梁受弯试验一、目的要求：1．通过试验，掌握钢筋混凝土结构，构件的一般静载试验方法、步骤，试验结果的整理分析及表达方法。
2．掌握有关仪器的使用方法。
二、仪器设备：1．百分表或挠度计及其夹具3套。
2．放大镜1只。
3．裂缝观测仪1台。
4．钢直尺1个。
5．加载装置：长柱试验机（或：荷载传感器、电子称、千斤顶、油泵)、支座、支墩、分配梁等。
三、加载装置：四、人员分工：1．加载1人。
2．挠度测读1人。
3．手持应变仪测读2人（一读一记）。
4．裂缝观测1人至2人。
5．指挥（兼定时控制）1人。
五、测试内容：1．各级荷载下梁指定测点的挠度。
2．梁的开裂荷载及各级荷载下裂缝宽度和开展情况。
3．各级荷载下梁跨中截面混凝土的应变变化。
4．梁的破坏荷载。
5．梁的破坏情况与特征。
六、试验步骤：1．试件表面用白灰水或106白色涂料扫白一度，再用铅笔画出10×10cm方格网。
2．计算试件的开裂荷载、绘出加载程序图。
3．试件安装就位后，检查支墩、支座和分配梁支座等是否符合要求。
4．检查安装的仪表是否符合要求并调零。
5．预载试验：分2～3级进行，每级荷载值不大于计算使用状态短期试验荷载值的20%。
应注意预载总值不应超过计算开裂荷载的70%。
每级荷载持续时间不小于10Min后测读、记录，观察仪表的工作是否正常，人员分工是直辖市，如不正常应及时高速解决，然后卸载。
7．使用状态短期荷载试验和承载力试验：（1）荷载取值：使用状态短期荷载之前，每级取≤使用状态短期荷载的20%，试件自重及仪器调零前放到试件上的加载设备重量等，应计入第一级荷载中。
加载到达计算开裂荷载的90%以后，每级宜减为不大于使用状态短期荷载的5%；裂缝出现以后再恢复按20%使用荷载分级施加，直到使用状态试验荷载；到达使用状态试验荷载值后，每级宜减为不大于使用荷载值的10%施加；到达计算承载力极限荷载值的90%以后，每级宜减为不大于使用状态荷载值的5%施加；若采用液压加载，此时可不必要持载10Min，每级加载后观测、记录后即开始下一级加载，直到试件出现破坏标志，准确记下最大荷载值。
钢筋混凝土简支梁实验.docx
钢筋混凝土简支梁实验.docx【范本一】钢筋混凝土简支梁实验1. 实验目的1.1 确定钢筋混凝土简支梁的抗弯承载力。
1.2 分析钢筋混凝土简支梁在弯曲荷载作用下的变形和开裂形式。
2. 实验原理2.1 简支梁的受力分析理论。
2.2 钢筋混凝土的弯曲破坏机制。
2.3 弯曲试验方法及相关标准。
3. 实验设备和材料3.1 实验设备：压力机、加载仪、传感器等。
3.2 实验材料：钢筋混凝土梁、加载试件等。
3.3 实验环境条件：恒定的室温、平整的试验台面。
4. 实验步骤4.1 准备工作：清理试验台面、组装加载装置等。
4.2 预备工作：进行试样的检查、测量试样尺寸等。
4.3 弯曲试验：按照标准要求进行加载、记录加载力及位移等数据。
4.4 数据处理：计算实验中的各项指标、绘制曲线图等。
4.5 结果分析：对实验结果进行分析及讨论。
5. 实验结果及分析5.1 实验数据：加载力-位移曲线、裂缝形态记录等。
5.2 强度评定：根据实验结果进行抗弯承载力的评定。
6. 结论与讨论6.1 结论：本次实验得出的结论。
6.2 错误分析：可能存在的误差来源及解决方案。
6.3 对结果的讨论：对实验结果进行进一步的讨论及推论。
6.4 实验改进建议：对实验方法及装置的改进意见。
7. 附录7.1 实验记录表格及数据统计。
7.2 弯曲试验标准及相关资料。
8. 参考文献【文档涉及附件】1. 实验数据记录表格2. 加载力-位移曲线图【法律名词及注释】1. 钢筋混凝土：一种由钢筋与混凝土共同构成的材料，具有较高的强度和韧性。
2. 简支梁：一种受力方式为悬臂支持的横梁结构，在两端支点上具有转动自由度。
【范本二】钢筋混凝土简支梁实验1. 引言1.1 实验背景：钢筋混凝土简支梁是常见的工程结构，其抗弯承载能力对于工程设计和施工具有重要意义。
1.2 研究目的：通过钢筋混凝土简支梁的弯曲试验，探究其抗弯性能和破坏机制，为工程结构的设计和优化提供实验依据。
2. 实验原理2.1 简支梁受力分析：简支梁在受弯曲力作用下，产生弯矩和剪力，具有一定的变形能力。
《中南大学钢筋混凝土简支梁静载试验》实验指导书
