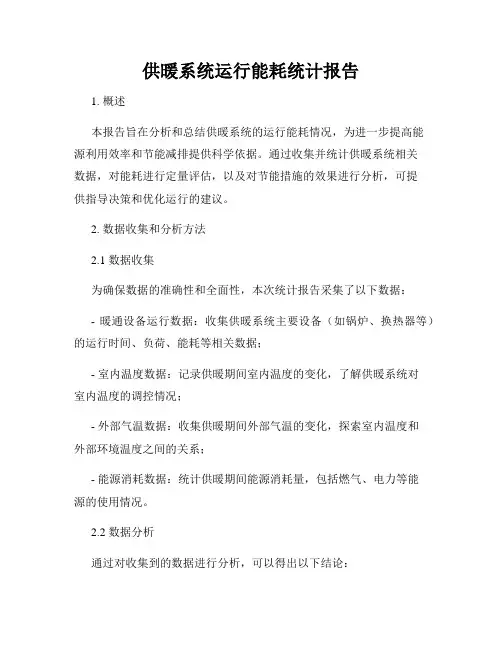

供暖系统运行能耗统计报告
供暖系统运行能耗统计报告1. 概述本报告旨在分析和总结供暖系统的运行能耗情况，为进一步提高能源利用效率和节能减排提供科学依据。
通过收集并统计供暖系统相关数据，对能耗进行定量评估，以及对节能措施的效果进行分析，可提供指导决策和优化运行的建议。
2. 数据收集和分析方法2.1 数据收集为确保数据的准确性和全面性，本次统计报告采集了以下数据：- 暖通设备运行数据：收集供暖系统主要设备（如锅炉、换热器等）的运行时间、负荷、能耗等相关数据；- 室内温度数据：记录供暖期间室内温度的变化，了解供暖系统对室内温度的调控情况；- 外部气温数据：收集供暖期间外部气温的变化，探索室内温度和外部环境温度之间的关系；- 能源消耗数据：统计供暖期间能源消耗量，包括燃气、电力等能源的使用情况。
2.2 数据分析通过对收集到的数据进行分析，可以得出以下结论：- 能耗趋势：综合分析供暖期间的能耗数据，我们发现能耗在开始阶段较高，随着供暖系统的稳定运行逐渐趋于稳定。
- 室内温度调控：根据室内温度变化和外部气温变化的对比分析，供暖系统在室内温度的调控上表现出较好的效果。
- 设备能效评估：对供暖系统主要设备的能效进行评估，发现某些设备存在能耗较高的问题，建议进行能效改进或设备更新。
- 能源消耗情况：定量统计供暖期间的能源消耗量，对燃气、电力等能源的使用情况进行全面分析，并提出节能减排建议。
3. 节能措施分析与建议基于数据分析结果和国家相关政策，我们提出以下节能措施：3.1 提升设备能效鉴于某些设备存在能耗较高的问题，建议进行能效改进或设备更新，选择更加节能环保的设备替代旧有设备，以降低能耗并提高供暖系统的运行效率。
3.2 加强系统调控与优化运行策略通过优化供暖系统的运行策略，合理安排设备的运行时段和负荷，调整室内温度控制策略，以有效降低能耗同时满足用户的舒适需求。
3.3 定期维护保养供暖设备和管网的定期维护保养将有助于提高系统的运行效率和节能效果。
供热能耗监测统计与考评系统说明书
供热能耗监测统计与考评系统说明书供热能耗监测统计与考评系统系统说明书4月目录第一章系统介绍 (4)1. 系统建设目的、意义 (4)2. 系统实现目标 (6)3. 系统管理层次 (7)4. 系统主要功能 (7)5. 决策支持 (8)6. 主要创新点 (9)7. 系统架构 (9)8. 系统安装环境 (11)第二章系统使用 (11)1.数据采集模块使用说明 (11)1.1 数据管理 (12)2.1 数据共享设置 (17)2.报表统计模块使用说明 (19)2.1 图形报表 (20)2.2 统计报表 (21)3.信息发布模块使用说明 (24)3.1 本级信息 (25)3.2 上级下发 (28)4.统计考核模块使用说明 (30)4.1 算法库管理 (31)4.2 指标库管理（省、市、县级系统） (32)4.3 考评管理 (37)5.监测模块使用说明 (40)5.1 数据监测 (40)6.煤炭数据模块使用说明 (43)6.1 厂级数据列表（公司级系统） (43)6.2 每日汇总数据查询（省、市、县级系统） (46)6.3 区域汇总数据查询 (48)7.供热效果管理使用说明 (49)7.1 数据列表 (49)8.后台管理模块使用说明 (53)8.1 权限管理 (53)8.2 审批管理 (71)第一章系统介绍1. 系统建设目的、意义供热是社会公益事业,也是节能减排的重点行业。
国家住房和城乡建设部制定的<关于城镇供热体制改革试点工作的指导建议>明确将节约能源、改进环境质量作为城镇供热体制改革的基本原则。
能耗统计是监测和反映经济发展过程中能源生产消耗状况,服务于政府宏观经济决策的重要基础性工作。
搞好能源统计监测工作,对于中国落实科学发展观,推进节能降耗,转变经济发展方式,建设节约型社会具有重要意义。
国家自上而下各个部门、各级政府也给予了高度重视,国家各级政府纷纷出台了<节能中长期专项规划>、<节能减排统计监测及考核实施方案和办法>等一系列政策、措施和办法,旨在促进能源节约和节能减排工作。
工业节能减排信息监测系统说明书
工业和信息化部工业节能减排信息监测系统使用说明书中节能咨询有限公司2011年6月目录目录 (2)一、系统概述 (4)二、配置要求 (4)(一)计算机硬件配置 (4)（二)计算机软件配置 (4)(三)网络配置要求 (5)三、系统简介 (5)(一)名词解释 (5)（二)功能模块说明 (6)（三）用户角色 (7)(四)地方主管部门用户使用流程图 (8)(五）填报流程图 (9)四、系统登录 (10)（一)系统接入方式 (10)（二)系统登录说明 (10)(三)操作页面功能说明 (11)（四）密码更改 (12)五、地方主管部门用户使用说明 (13)（一）初始化操作说明 (13)1.添加直接子机构 (13)2。
部门管理 (15)3.职务管理 (16)4.用户管理 (17)5.填报期管理 (20)（二）日常使用说明 (21)1。
报表审批与审阅 (21)2。
报表修改申请的审批 (22)六、机构填报使用说明 (23)(一)初始化操作说明 (24)1.机构信息初始化 (24)2.行业初始化 (25)3。
部门管理 (25)4.职务管理 (26)(二）日常使用说明281.监测报表填报 (28)2.填报要求 (30)3。
报表报送 (30)4.报表数据修改 (31)5.历史填报数据的查询 (31)七、常见问题与解答 (33)一、系统概述本系统在工业和信息化部、各地方工业主管部门和重点工业企业三个层面上搭建了涵盖全国范围的节能减排信息监测系统。
工业企业通过访问工信部网站的相关链接,登陆本系统，定期完成重点用能企业能源利用状况监测报表（月报)和资源综合利用企业大宗固废综合利用监测报表(季报）的网上直报工作。
地方工业主管部门登陆该系统可对本地企业填报的相关数据进行审核、汇总分析.借助该系统,可对全国工业（可分行业、分地区)节能与综合利用数据信息进行汇总分析，形成工业节能减排监测分析报告，为工信部及地方工业主管部门在工业节能、节水、资源综合利用、清洁生产以及循环经济等方面的管理工作提供基础信息数据和决策依据。
山东省公共机构节能能耗统计软件使用说明
山东省公共机构能源资源消耗统计系统操作指南山东省省级机关事务管理局二〇一〇年十二月目录一、系统简介 (3)（一）、系统登录界面 (3)（二）、数据流程图 (4)二、操作流程 (4)（一）、用能单位 (4)1.1操作流程图 (4)1.2登录 (5)1.3登录用户详细信息 (9)1.4单位数据录入 (11)1.5图表分析 (22)1.6用户修改密码 (26)1.7返回首页 (26)（二）、管理机构 (28)2.1操作流程图 (28)2.2登录 (28)2.3登录用户详细信息 (29)2.4下级单位上报情况 (30)2.5本级上报基础表 (36)2.6 部门汇总统计表 (39)2.7区域汇总统计表 (41)2.8分类汇总统计表 (43)2.9图表分析 (44)2.10返回首页 (44)（三）、常见问题解答 (44)一、系统简介（一）、系统登录界面（二）、数据流程图说明：系统默认省、市、县级机关事务管理局为管理机构，其它单位默认为用能单位，若用能单位登录后有添加下属单位的，则该用能单位自动转变为管理机构，如此该单位就具有两种身份，即是用能单位又是管理机构。
二、操作流程（一）、用能单位1.1操作流程图1.2登录第一步：用户打开IE浏览器，在地址栏（如图所示位置）写入地址，然后按Enter键进入网站登录页面（无需安装），如图1.2.1所示：图1.2.1说明：用户在此填写用户名和密码、验证码（密码由主管部门或本级机关事务管理局部门提供）。
用户名和初始密码均由本级管理机构预设、系统中未预设的单位请与主管部门或本级机关事务管理局部门联系。
第二步：用户可点击“用户”行右侧的按钮(如图1.2.2红色标记所示)选择需要的用户名登录到本系统中：图1.2.2点击后的页面如图1.2.3所示：图1.2.3选择本单位（如中共山东省委办公厅机关本级），点击“确定”即可。
如图1.2.4所示：图1.2.4在选择用户时，也可以通过在用户后的文本框中输入单位名称的部分简写，进行搜索，将鼠标指到“用户”后的文本框中，提示信息如下：便会提示如下界面：选中用户后双击便可。
智慧供热能耗管理系统解决方案
智慧供热能耗管理系统解决方案
一、系统介绍
智慧供热能耗管理系统是基于物联网、云计算和大数据分析技术，由
多种实时监控设备（如智能温控阀、温度传感器、湿度传感器、气压传感器、蒸发器效率传感器等）和供热量计量系统构成的一体化能耗管理系统。
系统实现了实时监控、数据采集、数据分析、远程控制和能耗报表统计等
功能。
二、系统功能
1、实时监测系统：实时监控系统采集室内外温度、湿度、气压、蒸
发器效率等的相关参数，及时发现室内温度波动及蒸发器异常，提升热源
系统的运行效率，真正实现节能减排。
2、数据采集系统：系统采集热源位置、运行状态、温度及相关参数
等信息，并通过报警和日志功能，及时记录现场信息和设备异常状态，实
现灵活管理及报警。
3、数据分析系统：通过数据分析可以发现室内外空气温度波动规律，从而更好地分析热源系统的调度，调整温控阀进行室内温度调节，提高系
统的使用效率，实现供热从企业层面进行大功率调整，有效控制能耗，节
约能源。
4、远程控制系统：系统可通过远程控制，无缝实现对温控阀的稀释
及收紧。
能耗监测系统技术规范书
建筑能效监测系统1、系统概述 (1)2、系统组成 (1)3、设计内容 (2)4、系统技术要求 (2)5、系统功能设计（B/S） (3)6、主要设备技术性能要求 (6)1、系统概述能源管理系统通过对本项目的用电、用水等计量数据进行监控，在建筑物内安装分类和分项能耗计量装置，采用远程传输等手段及时采集能耗数据，实现对综合能耗信息的集中管理及对楼内的机电设备用电进行监测，从而管理机电设备运行状态、运行参数设置，最终达到设备管理、环境温湿度的舒适性控制、节能管理等功能，以致力于创造一个高效、节能、舒适、高性价比、温馨的办公环境。
2、系统组成根据本项目建筑物设备分布特点选择分布式控制系统，实现就地控制，集中管理，既提高系统的稳定性，减少系统管线的投资，实现最大限度的最优比。
根据相关要求和功能对各个独立分系统进行优化设计。
本项目能源计费系统网络传输分三层架构：网络控制层采用TCP/IP协议，数据采集器支持双服务器，可以将省市必须上传的数据进行统一上传。
同时将其他相关数据进入本地建筑能效监测平台。
现场层数据采集器需要支持RS485、M-BUS、LONWORKS等接口，支持各类标准的MODBUS、DLT-645等各类标准国家协议。
水表、电表作为前端设备在第三层。
（1）若物理接口为RS485接口通常符合通信协议ModBus或CJ/T-188协议，现场表具配置对应电源。
（2）若物理接口为M-BUS接口通常符合通信协议CJ/T-188协议，现场表具依靠通讯线供电。
3、设计内容建筑能效监测系统主要包括：电计量和水计量。
●更新0.4KV侧的低压配电监测系统，保留原有抽屉柜电表（据现场勘探原有表具具备远传功能）更换数据采集装置，采集更多数据点；更换之后的数据采集装置支持双服务器上传，可以一个数据服务器远传至新建低压配电监测系统，另一数据数据服务器远传至能耗监测系统平台。
楼层电能耗监测如需二次计量可选择两到三层进行计量分析。
能耗监测系统说明书
能耗监测系统说明10:22 PM目录1.项目概况11.1.能耗监测系统介绍12.能耗监测系统实现功能12.1.系统管理12.2.数据录入12.3.数据采集22.4.数据处理22.5.数据查询与展示22.6.数据接口51.项目概况1.1.能耗监测系统介绍能耗监测系统集成数据采集器、建筑能耗监测与管理系统、系统服务器、大型商用数据库、服务器操作系统等五类软硬件设备的全部功能；同时兼具了采集、传输、存储、管理、分析等各方面的应用需求。
该设备往下可直接采集水、电、气与冷热量等能源计量设备的数据，往上可通过光纤、以太网或者GPRS/CDMA无线网络向上级中心主站上报能耗数据；还可以支持内部工作人员直接通过局域网进展操作，查询实时能耗情况，开展能耗比照、对标分析，建筑的各支路、分类、分项等能耗计算，并生成报表以便打印，可保存至少3-5年的历史数据。
既满足了能耗计量与监测分析的功能需求，又达到了高可靠性与免维护性的管理需求。
2.能耗监测系统实现功能2.1.系统管理系统远程验证方式：产品使用前，首先需进展系统登录，登录时需要输入用户名与用户口令；2.2.数据录入档案管理内容包括楼宇信息、楼宇设备、设备类型、计量单位、计量单价、通讯参数、分类分项计量信息、数据存储周期、计算量的定义和数据补录、上传下达数据等配置管理。
楼宇信息管理：管理各个区域的楼宇信息和分布情况，根据建筑楼宇的不能功能分类支持不同的附加属性。
设备类型管理：支持各种属性，并支持属性如类型编号、类型名称、所属类型、描述信息、设备状态、支持的通讯类型与规约等、生产厂家、满码值等。
采集参数管理: 可选定某区域、某建筑类型或指定楼宇，对其设置采集方案包括采集频率、采集数据类型等。
分项计量管理：可根据需要配置相关计算表达式，统计分类或分项数据。
不同楼宇由于和耗能设备类型和数量不同，对于一些未设置自动化采集的监测点但可以通过已有监测点计算出来或者对于没有安装分项表的可通过计算加减乘除得到。
能耗监测与管理系统.docx
能耗监测与管理系统，自动调控，助力工业节能减排在追求绿色、低碳的当下，能耗的计证、监测与管理无疑成为工业实现节能减排的基丁。
基于物联网技术的能耗管理系统，正是针对这一问题的解决方案。
工业能耗监测与管理系统能耗监测与管理系统，依托物供网技术的强大功能，对楼宇、热力、化工、冶金等行业的水、电、油、气等能耗数据，进行全方位的精细计用，全天候实时监测每一分、每一秒的能耗动态。
通过智能算法进行深度处理，实现动态、高效的管控。
主耍功能能耗统计:自动生成暧通空调、照明、动力、用气、用水、供暖、供冷、燃油、用电等项目的日、周、月、年统计报表，或者自定义查看报表，为工业提供详尽的能耗数据支掾；能耗分析:运用多种分析算法，对区域能耗、具体能耗类型、设备类型能耗进行深入剖析，为工业制定节能降耗策略提供科学依据；能耗报警:拥仃自主报警功能，根据预设的能耗参数，•且能耗指标出现异常. 系统将立即启动报警机制，无须人工干预，自动对所有能耗信息点进行实时监测;节能降耗:根据能耗分析模型，自动调整对用电、用气、用水设施的管控策略. 实现节能降耗的同时，确保整体系统的稳定运行和生产效率不受影响；系统优势1.设备监测：实时监测各类设备的能耗情况，支持联动PlC设备、监控箱、人员定位信标、物料读卡器、智能网关、感应标签、手环、工牌等设备，为工业提供及时、准确的能耗数据：2,二次开发：支持标准云服务器、私有化部罟、APl接口开发等，根据业务应用需求,开发前端软件比如微信小程序、app、WEB平台、电脑软件等：APl接口调用开发提供全功能APl接口，支持用户开发自有APP、小程序等前端软件省去服务器后端开发工作，降低80%平台开发难度，流少80%开发工作，3 .节能减排：通过对能耗数据的分析，工业可以找出能源消耗的瓶颈，提出节能改造方案，降低能源消耗，减少环境污染：4 .提高效率：具备系统联动管理功能，将能耗管理、生产过程管理、生产设番管理、人员管理、物料管理、仓储环境管理等环节串联起来，统一通过管理平台进行调度管理：应用领域1 .工业领域：监测各类型工业牛•产设备的能耗情况，发现能耗异常并及时处理, 降低生产成本，提高生产效率。
大型公建能耗监测系统网页V4说明书
大型公建能耗监测系统网页V4说明书目录1、登录界面 (2)1.1 用户登录 (2)1.2 用户注册 (2)2.1 24小时能耗分析 (4)3、能耗总览 (5)3.1 24小时能耗分析 (5)3.2 最近七天能耗分析 (5)3.3 最近30天能耗分析 (6)3、分项能耗分析 (6)3.1 日数据分析 (8)3.2 月数据分析 (9)3.3 年数据分析 (10)4、部门分析 (11)4.1 总能耗对比 (12)4.2 部门总能耗对比 (13)4.3 总耗能曲线 (13)4.3 数据明细表 (14)5、楼宇分析 (14)5.1 总能耗对比 (16)5.2 楼层总能耗对比 (16)5.3 总耗能曲线 (17)5.3 数据明细表 (17)6、楼宇分项对比 (18)6.1 日分项对比 (18)6.2 月分项对比 (19)6.3 年分项对比 (20)7、阶段分项分析 (21)8、计量点数据分析 (21)8.1、阶段查询 (21)8.2、月查询 (22)9、历史数据分析 (23)10、部门指标分析 (24)11、支路分析 (25)12、基础数据维护 (25)12.1日时间段维护 (26)12.2月时间段维护 (26)12.3 部门维护 (26)12.4 科室维护 (26)12.5 建筑维护 (26)12.6 数据中心设置 (27)12.7 楼层设置 (27)12.8 房间维护 (27)12.9 分项能耗维护 (27)12.10 一级子项维护 (28)12.11 二级子项维护 (28)12.12 仪表维护 (28)12.13 采集器维护 (29)12.14 仪表产品维护 (30)12.15 仪表产品参数维护 (30)12.16 支路维护 (30)12.17 建筑基本信息维护 (31)12.18 Logo图片上传 (31)12.19 菜单生成维护 (31)13、用户管理 (32)13.1、用户审核 (32)13.2、权限设置 (32)9.3、用户密码修改 (33)9.4、找回密码 (33)9.5、用户删除 (33)1、登录界面1.1 用户登录输入网站发布的IP地址后，出现图(图1.1)所示，输入相应的用户名和密码后，点击登录即可。
能源能耗监测系统
能源能耗监测系统
一、能源能耗监测系统介绍
能耗检测系统是结合物联网技术、大数据技术、云计算等前沿技术完成能耗的在线管理系统，对用能设备、用能情况等方面进行实时监测与养管于一体的能耗检测系统。
完成能耗管理的数据收集、数据统计分析、预警信息确诊、环保节能提升等服务，根据电力能源实际效果流程的数据可视化管控，完成用能企业能源管理体系的精细化管理、信息化管理。
二、能源能耗监测系统功效
1.对能耗开展实时监测
根据收集能耗原始记录，通过研究分析随时掌握能耗的使用情况。
以检测用电量为例子，能够检测工作电压、电流量、负载等状况。
降低人力资源资金投入，朋友防止人力抄水表的错误率，提高效率。
2.用能设备的能效剖析
用能设备的能效剖析可以发现用能浪费的现象，有利于清查设备安全隐患，轻轻松松搜索设备的故障现象，从源头上处理设备能效低难题。
依据能耗数据信息定期维护与维护设备，提升用能设备的使用期，提升能效，避免因为设备常见故障而导致的消耗能源危机。
3.培养节能观念
能耗检测系统根据对能耗数据收集整理，有利于探寻高污染设备和能耗浪费的现象，依据现况制订节能改造方案，完成数据可视化节能减排。
有益于提升职工的环保节能观念，减少能耗开支。
4.预警信息消息推送和形成表格
对能耗需求量设定阀值完成能耗线上预警信息，当单项工程能耗或是总计能耗做到阀值时，只有能耗检测系统通过手机、手机、操作界面等多种方式开展预警信息。
对能耗数据生成各种各样数据分析表，有利于运维团队比照和储存。
绩效考核系统使用说明
保定热电厂绩效考核系统使用说明
1、厂网登录链接
http://10.123.48.6/sis/core/Modules/Logon/logon.aspx
不需要用户名及密码直接点击“浏览”即可登录主页面
2、点击“耗差分析”中的“耗差指标查询”
如：查询“主汽温度”，在“代码或名称”处输入zqwd即可查看指标相关信息。
耗差点中以（绩效）结尾的指标，是参与绩效考核指标得分计算的指标，当前值是指指标周期内的实时值，预测值是指系统根据指标的趋势计算出的指标下一个周期可能达到的值。
3、点击“绩效考评”中的“运行实时显示”
在查询方案中可选择不同的机组的绩效考核指标
班次后的数据为当值班次所有考核指标得分总和。
点击“指标编号”可查询考核指标详细信息如点击“K8_zqwd”
出现以下画面
指标信息栏下最右边的当前值为得分区间中“K8_zqwd”的实时值，公式引用指
标下的“M8_zqwdJX”指标值是根据机组历史数据拟合出的不同负荷率下的目标值或固定值。
两数值参与指标考核计算。
点击“指标名称”如“#8机主汽温度”可查看指标得分明细
点击“得分明细”
“指标满分”表示指标考核一次的基础分，“指标得分”表示指标考核一次的实时得分，“指标得分”>“指标满分”表示指标这一次考核处于加分状态，反之，处于扣分状态。
4、各值得分查询
点击“绩效考评”中的“班次得分”，选取“班组得分率月报表”，根据年、月、机组查询各值月得分情况及得分率。
5、点击“组态画面”即可登录“实时数据库”
点击过程图形进入生产实时画面
谢谢使用！。
基于供热系统监控平台的供暖能耗分析与综合能效评价
基于供热系统监控平台的供暖能耗分析与综合能效评价摘要：本文基于供热系统监控平台，针对供暖能耗进行分析，并进行综合能效评价。
在供暖能耗分析部分，介绍了供暖能耗分析的概念、目标、方法和步骤，并讨论了关键参数和指标。
同时，通过实际案例和应用，分析了供暖能耗分析的实际效果。
在综合能效评价部分，解释了综合能效评价的定义和重要性，并介绍了方法和指标。
探讨了供热系统综合能效评价的关键要素和考虑因素，并提供了实例和应用。
最后，讨论了如何利用供热系统监控平台进行供暖能耗分析，阐述了该平台在综合能效评价中的作用，并分析了其对能源消耗和能效改进的潜力和优势。
关键词：供热系统，监控平台，供暖能耗分析，综合能效评价，能源消耗，能效改进。
1 引言供暖系统是建筑物中重要的能源消耗部分，对能源利用效率和环境影响具有重要影响。
为了优化供暖系统的能效，需要进行供暖能耗分析和综合能效评价。
供热系统监控平台提供了对供暖系统运行状态和能耗数据的实时监测和分析，为供暖能耗分析和综合能效评价提供了有力支持。
本文旨在探讨如何利用供热系统监控平台进行供暖能耗分析，并分析其在综合能效评价中的作用，以期为能源管理和优化提供参考和指导。
2 供暖能耗分析供暖能耗分析是对供热系统能耗进行深入研究和评估的过程，旨在识别能耗的主要因素和问题，并提供有效的措施来提高能效和降低能耗。
通过该分析，可以为能源管理和优化提供指导。
供暖能耗分析的核心目标是量化供暖系统中能源的使用和消耗情况。
这包括收集供暖系统的相关数据，如能源消耗数据、温度数据和系统运行状态。
通过供热系统监控平台提供的实时数据，可以确保分析的准确性和全面性。
在分析过程中，将对收集的数据进行处理和分析，以识别能耗的模式和变化。
同时，进行能耗的归因分析，将能源消耗分解为不同的组成部分，如设备能耗、输配系统能耗和热负荷能耗。
这有助于确定能耗的主要来源和影响因素。
通过评估设备的能效性能、系统的运行效率和控制策略的合理性，进行能效评估和优化分析。
3.1.23 集中供热自动监测系统
上海美亚金桥能源有限公司集中供热自动监测系统系统功能及使用说明上海宝科自动化仪表研究所陈洪飞一、系统的硬件与软件配置1.硬件配置：如图1和图2所示。
图 1 系统硬件配置H图 2 FC-6000、主机、RS485/232 接线图图1所示的系统中，FC-6000都为具备通讯功能的现场仪表，统称下位机，下位机与上位机之间用专用电缆连接，通讯口标准为RS 485。
由于计算机通讯口采用的是RS 232标准，因此计算机同RS 485通讯线之间须设置一台RS 232/RS 485通讯转换器。
通讯信号在线路上传输，都有一定的衰减，因此，从上位机出发每隔2km长的线路就需设置一个中继器（RS 485 Repeater）。
上位机通过通讯端口，定时、循环地以广播方式逐一对下位机各站点进行呼叫（各站点均具有一个各自不同的站号，站点总数量不得超过255），下位机接到呼叫后，及时把所需数据打包成报文，发送到上位机，由上位机进行处理。
该方案的优点是实时性好、安全可靠，运行成本低，但一次性投资费用较大。
2.软件配置Windows 98 平台，Genesis for Windows工控软件包，Microsofe Office 97 软件包二、系统功能1. 通用流量演算仪（FC-6000）：在得到计算机发出的检测点通信站号后，自动把需采集的流量累计值、流量瞬时值、流体温度值、流体压力值、下位机报警代码等有关数据，按MODBUS协议方式打包成可以被计算机接收的报文，再把该报文发送给计算机，供计算机使用。
2. 计算机：按系统设置的检测点站号通过通信转换器来联接具体的检测点（FC-6000），再通过通信转换器回收检测点的报文（FC-6000）并进行相应的计算得到具体的数据。
完成具体的任务。
三、软件功能本系统是在Windows 95平台上用Genesis工控软件进行组态，通过EXCEL的后台VBA应用软件及EXCEL所固有的控件编制的应用软件，它具有的功能如下：1. Genesis的组态进入I/O Server 进行输入/输出接点的定义：（增加检测点时用）（1）用鼠标右键双击Address处，进入Port configurater:（2）Ports 配置：Name=由用户根据实际情况设定com1 或comm2 、Port #:= 根据Ports 的值选择comm1 或comm2 、Baud rate = 9600、Parity = None 、Flow control = None 、Date Bits =8 | RTU 、Stop bits = 1 、Max retries = 3 、RTU Msg Gap = 30 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供热能耗监测统计与考评系统系统说明书2012年4月目录第一章系统介绍 (3)1. 系统建设目的、意义 (3)2. 系统实现目标 (4)3. 系统管理层次 (4)4. 系统主要功能 (5)5. 决策支持 (6)6. 主要创新点 (6)7. 系统架构 (6)8. 系统安装环境 (8)第二章系统使用 (8)1.数据采集模块使用说明 (8)1.1 数据管理 (9)2.1 数据共享设置 (13)2.报表统计模块使用说明 (14)2.1 图形报表 (15)2.2 统计报表 (16)3.信息发布模块使用说明 (19)3.1 本级信息 (19)3.2 上级下发 (23)4.统计考核模块使用说明 (25)4.1 算法库管理 (25)4.2 指标库管理（省、市、县级系统） (27)4.3 考评管理 (31)5.监测模块使用说明 (33)5.1 数据监测 (33)6.煤炭数据模块使用说明 (36)6.1 厂级数据列表（公司级系统） (36)6.2 每日汇总数据查询（省、市、县级系统） (38)6.3 区域汇总数据查询 (40)7.供热效果管理使用说明 (41)7.1 数据列表 (41)8.后台管理模块使用说明 (44)8.1 权限管理 (44)8.2 审批管理 (60)第一章系统介绍1. 系统建设目的、意义供热是社会公益事业，也是节能减排的重点行业。
国家住房和城乡建设部制定的《关于城镇供热体制改革试点工作的指导建议》明确将节约能源、改善环境质量作为城镇供热体制改革的基本原则。
能耗统计是监测和反映经济发展过程中能源生产消耗状况，服务于政府宏观经济决策的重要基础性工作。
搞好能源统计监测工作，对于我国落实科学发展观，推进节能降耗，转变经济发展方式，建设节约型社会具有重要意义。
国家自上而下各个部门、各级政府也给予了高度重视，国家各级政府纷纷出台了《节能中长期专项规划》、《节能减排统计监测及考核实施方案和办法》等一系列政策、措施和办法，旨在促进能源节约和节能减排工作。
在国务院出台的《国民经济和社会发展第十一个五年规划纲要》中明确提出了“十一五”期间单位国内生产总值能耗降低20％左右，主要污染物排放总量减少10％的约束性指标。
《2010年政府工作报告》中提出“加快转变经济发展方式，调整优化经济结构”作为今年要重点抓好八个方面工作之一（被排在第二的位置），强调“打好节能减排攻坚战和持久战”。
《住房和城乡建设部城市建设司2010年工作要点》中强调突出抓好城市供热、照明、交通等行业节能工作，对供热行业加大督察力度、加强监管。
本解决方案及研发的《供热能耗监测统计与考评系统》针对供热行业，以节能降耗为目标，集数据采集监测技术、现代信息技术和热网经济运行技术于一体的涵盖国家、省、市三级网络的统计监测与考核评价系统。
本系统采用先进的计算机技术、数据采集技术和网络通讯技术，对我国北方采暖地区城镇民用建筑集中供热企业各生产单位的各项能源损耗指标进行数据采集、数据存储、实时监测报警和统计，同时为开展节能降耗分析与考核评价提供基础数据。
本解决方案采用传感器网络等多项关键技术充分挖掘现有设备潜力，最大限度地降低热网运行中的不合理损耗，在不用投资或很少投资的情况下，通过优化调整就可取得显著节能效果。
它以热网及组成热网的单元为研究对象，以在不同运行条件、不同运行参数、不同工况负载下统计计算出的热网或各组成单元的损耗的基础数据为依据，在保证热网安全可靠运行和不影响供热质量前提下，通过对热电厂、锅炉房、换热站、热计量表等的运行方式、热负荷的分配与调度、运行条件以及热网结构等进行优化调整，最终实现降低供热系统自身的损耗、用户端的过度损耗，提高供热的质量，从而实现热网系统的安全、稳定和经济的运行。
《供热能耗监测统计与考评系统》根据《节能减排统计监测及考核实施方案和办法》以及企业运行管理要求的各项能耗指标，系统将各项指标制成统一格式的报表并根据需要可以打印或上传数据，实现数据采集、传输、加工、存储、监测、统计分析、考核评价的自动化，进而实现国家规定的单位节能降耗20%的目标。
2. 系统实现目标通过先进的系统平台，以能耗指标统计分析为核心，以节能减排为目的，加强供热系统的能源消耗统计分析管理，降低运营成本，提高能源效率，降低社会能耗。
为各级政府和供热企业提供决策依据。
通过推进信息化建设，实现信息管理的规范化、高效化。
●供热能耗监测建立省、市、县三级监测网络，实时监测供热企业的能耗基础信息。
●供热能耗自动统计根据实时监测的能耗基础进行自动统计，形成报表逐级汇总、逐级上报。
●供热能耗分析对下级能耗统计进行比对分析，查找关键能耗点进行改造，从而降低能耗实现节能。
●供热能耗评价与考核对供热企业进行月、季、年能耗考核，建立能耗考评体系，对供热企业打分，奖先进督落后，以促进供热能耗节能工作的开展。
3. 系统管理层次实现了省级、地市级、县市级、公司级四级的数据的即时交换统计分析。
同时具有横向和纵向的数据的统计比较功能。
如图1-0图1-0 系统管理层次4. 系统主要功能1）统一的供热能耗考评指标库；2）统一的供热能耗指标算法库；3）统一的供热能耗标准库；4）供热能耗数据报表逐级定时和不定时上报；5）供热能耗数据报表逐级定时和不定时下发；6）供热能耗原始数据采集；7）分层次的横向和纵向的比较分析；8）分层次的同比、环比数据分析；9）供热能耗评价考核；10）基于权限管理的共享数据查看；11）供热政策法规的发布和查询；12）供热能耗数据监测；13）供热能耗相关数据及统计结果发布和上报的审批功能；14）分层次的横向和纵向的比较分析；15）煤炭进销存管理；16）供热效果管理；17）供热能耗数据实时监测；5. 决策支持提供系统综合查询和统计汇总：提供及时、全面、准确的各层次的综合信息，有利于领导及时、准确掌握供热运营状况。
能源成本数据分析：能够根据系统自动采集的热源、换热站的煤耗、电耗、水耗、热耗等指标，进行供热能源成本考核分析。
政府部门和企业决策者可以随时掌握能源成本分析数据，可以有效地调度资源配置，考核和控制消耗指标，有利于加强成本控制，降低能源消耗，提高运行效率，提高供暖服务质量，创造良好的社会和经济效益。
6. 主要创新点●设备运行参数实时监测●能耗指标自动计算、存储、上报、汇总和下发●为政府供热节能减排工作提供决策支持●促进供热企业展开节能减排工作●柔性的指标评价体系与基于规则的评价指标库●严格的数据上报下发审批流程●权限认证体系建设●指标算法库建设●供热能耗数据图形报表7. 系统架构系统整体的架构图如下图1.1所示:图1-1 系统整体架构由上图所示，整个系统由分布在每一个供热企业内部的企业客户软件、中心服务器上的统计监测与评价考核核心服务系统两个基本子系统软件构成，另外在每一个供热企业内部还存在着一个通讯客户端，负责两个基本软件的通讯转换功能，是一个通讯中介起到桥梁的作用。
需要注意的是，如果要实现真正的实时检测和采集，供热企业必须将已有的实时检测系统和企业客户软件挂接起来，企业客户软件为这种挂接提供了数据库访问的接口。
子系统定位1. 企业客户软件和企业现有的供热监测系统互连，维护供热企业的供热站、供热区域、供热建筑等基础信息，定时采集数据的存储及日报、阶段性报表的生成，为服务系统提供检测和统计的数据。
2.供热能耗监测统计与考评系统直接和各供热企业的通讯客户端互连获取能耗监测、统计的数据，省、市县统计分析及上报的处理，对下级单位的供热能耗进行监测、考核。
3.通讯客户端建立和供热能耗监测统计与考评系统的通讯机制，负责将企业客户软件的监测数据、统计数据上传到供热能耗监测统计与考评系统。
8. 系统安装环境操作系统：Linux操作系统数据库：MySQL5.5代理服务器：Apache Http Server2.2中间件：Apache Tomcat 6.0浏览器：系统兼容IE6.0及以上版本，FireFox3.0及以上版本,谷歌浏览器。
第二章系统使用系统登录界面1.数据采集模块使用说明该模块主要功能：厂级系统通过本地配置好的采集设备或通过已有的采集系统，将供热能耗先关数据采集到考评系统中，然后将供热能耗数据上报到县级系统中（定时和不定时）。
所有的上报动作都需要进入审批流程，由专人审批，审批通过后，上级系统才能够看到下级上报的供热能耗数据报表。
县级以上系统会将下级上报上来的供热能耗数据进行汇总，然后继续上报到上层系统中（省级系统为最高级别系统）。
此模块中的数据项设置的功能为：可以自定义显示或隐藏供热能耗数据报表的数据项，方便查看。
数据共享功能：上级系统可以设置下级系统的数据共享单位（如威海市可以指定文登县的数据共享给荣成县的系统查看）。
同级系统间的数据共享（如威海市的数据可以设置为允许青岛市系统查看）。
1.1 数据管理1.1.1 数据报表此模块展示了，下级单位上报的供热能耗数据情况。
包括下级单位所属区域、供热总面积、总水耗、总煤耗、总电耗、总能耗、热源类型、燃料类型供热方式等信息。
系统提供了条件查询功能。
多条件组合查询或单一条件查询供热能耗数据信息。
1.1.2 数据上报该模块用于手动上传供热数据。
通过下载excel模块，添写数据，然后在此模块通过新增，上传excel文件进行数据上报（需审批）。
此模块的记录有三种状态：未发布、审批中和已发布。
新增的记录即为未发布状态；申请发布后，如果进入审批阶段，则变为审批中。
审批通过后才能够在上层系统的数据报表模块看到上报的供热能耗数据情况。
点击添加按钮，上报新数据，添写上报信息，上传文件（供热能耗数据报表）。
保存，显示成功，即可申请发布，进入审批流程，审批通过后上报给上级。
1.1.3数据模板下载“数据上报”模块用到的excel模板文件。
点击列表中的“下载“按钮，就可以将模板文件下载到本地使用。
1.1.4数据项设置此功能是对能耗数据报表的可视数据项进行显示控制。
勾选需要查看的数据项，点击“提交”完成设置操作。
2.1数据共享设置此模块可以设置供热能耗数据的共享范围（区域）。
分为两部分：1).下级数据设置。
如：省级系统可以设置威海市的数据共享范围（共享给青岛，济南等）。
2).同级数据设置。
如：威海市级系统可以将数据共享给青岛，济南等。
注：上级设置好的数据共享范围，下级不可以做更改操作。
2.1.1下级数据设置勾选或取消左侧多选按钮，指定共享范围，点击“确定共享”按钮，完成数据共享设置操作。
（如：威海市级系统指定了文登县数据共享给环翠区和荣成市以后，环翠和荣成的系统就可以看到文登的供热能耗相关数据）。
2.1.2同级数据设置勾选或取消左侧多选按钮，指定共享范围，点击“确定共享”按钮，完成数据共享设置操作。
灰色多选按钮，表示此区域是上级单位指定的。
