帕萨特故障案例分析
上汽大众新帕萨特制动灯常亮
本刊签约作者，现任山东银座天逸汽车有限公司技术顾问，自2004年起一直在上汽大众品牌4S店工作，系统参加了上汽大众的各种技术培训和新车型培训，并且获得了上汽大众专家级维修技师认证，自2009年起在《汽车与驾驶维修》等多家汽车维修期刊上发表文章，并著有《上海大众车系维修案例精选》、《精选汽车维修案例解析（上海大众车系）》等书。
图1 制动器电子设备的故障码及含义图2 未踩下制动踏板时显示组66的数据工作原理。
该车的制动灯开关安装在制动总泵底部位置，是采用霍尔原理工作的，可以理解为霍尔传感器。
制动灯开关内的半导体片有电流流过，电子会均匀分布在半导体中，如果磁场作用于半导体，电子会垂直于电流方向发生侧向偏转，这会导致电子分布图3 将磁铁放在制动灯开关上图4 发生故障的制动总泵不均匀，电子在一侧过多，而在另一侧过少，电压由此产生，内部触点闭合，信号线电压为12 V；如果磁场中断，电子会重新均匀分布，触点断开，信号线电压为0 V。
制动总泵内部安装有可移动的永久磁铁。
踩下制动踏板，制动总泵内部的永久磁铁移动到制动灯开关（霍尔传感器）的（上接第75页）在发动机控制单元中存储了1个故障码：08213—进气歧管风门位置/运行控制传感器不可靠信号，静态（图40）。
根据故障码提示，初步判断故障是可变进气道翻板轴卡滞所引起的。
维修人员起动发动机并进行急加速，检测真空控制单元在大负荷时能否正常工作。
经过测试，发现真空单元上的拉杆不能够大幅度来回移动，这可导致发动机在高速工况空管上有吸力。
检测电磁阀阻值为31.3 Ω为正常值（图42），检查急加速时电磁阀供电正常。
既然到真空膜盒上的真空度正常，那么问题应该在膜盒本身。
使用专用工具手动真空泵VAS6213检测真空膜盒真空度（图43），持续抽真空直到表针不动为止，但停止抽真空后，发现真空度逐渐下降，说明真空膜盒保不能保持真空度，由此确认故障点在膜盒本身。
打开真空膜盒检查，发现里面的白色软膜边缘已经变形（图44）。
帕萨特车发动机加速无力
75汽车维护与修理 2022·09下半月故障现象 一辆累计行驶里程约为13万km 的2011款帕萨特车，搭载型号为CEA 的第2代EA888发动机和7速双离合变速器。
客户反映该车出现发动机加速无力的故障现象。
故障诊断 接车后首先试车，确认故障现象属实。
连接故障检测仪读取发动机控制单元（J623）的故障代码，读取到的故障代码如图1所示。
再读取相关数据流，将点火开关置于ON 挡时，读取到的增压压力传感器（G31）数据流为1 600 mbar （1 mbar=100 Pa ，正常值应为1 020 mbar ）；起动发动机，发动机在高转速时，增压压力传感器数据流为1 700 mbar ，数据流明显存在异常。
对故障代码进行分析，故障代码P0234说明增压压力过高，可能的原因有：压力调节单元漏气导致旁通阀无法打开；调节杆弯曲变形导致旁通阀无法打开；N75或其相关电路故障；N75控制的相关管路变形或堵塞；N249或其相关电路故障；增压压力传感器或其相关电路故障；J623故障等。
故障代码帕萨特车发动机加速无力苏州建设交通高等职业技术学校 徐君材故障诊断 接车后首先试车，确认故障现象属实。
连接故障检测仪进行全系统扫描，发现多个模块存在与动力系统相关的多个故障代码，且未发现BMS 、电机控制器（VTOG ）等模块，读取未发现模块的故障代码，均显示无法通讯。
查阅相关资料，未发现的模块都由IG3继电器供电，初步判断该车双路电控制存在故障。
根据故障现象、故障代码、该车双路电控制原理及相关电路分析，导致故障发生的可能原因有：IG3继电器故障；相关电路故障；BCM 本体故障等。
根据图1进行相应检查，拔下熔丝F2/32，测量熔丝F2/32的进线端与搭铁间的电压，测量值为0 V （异常），进一步验证了该车双路电控制存在故障；拔下IG3继电器，并对该继电器进行元件测试，发现IG3继电器正常；测量端子G77/4与搭铁间的电压，测量值为12 V （正常）；测量端子G77/1与搭铁间的电压，测量值为0 V （异常），说明IG3继电器未接收到BCM 双路电控制信号；测量端子G2P-5与端子 G77/1间的电阻，测量值为∞ Ω（异常），在测量该段线路的同时发现端子G2P-5开口过大，怀疑学生训练时测试线选择不当且反复测量导致该端子发生连接异常，判断端子G2P-5存在故障，如图2所示。
上汽大众车型故障2例
检查发动机控制单元中关于起停状 态的数据，“主站起动 / 停止功能的系统 状态”一项显示为“系统故障”（图 2）。 检查“激活的用户的停止阻碍因素”，发 现所有因素均为“未激活”（图 3）。检 查“启动设备起动 / 停止系统故障”，发 现所有数据同样均为“未激活”（图 4）。
图 8 读取到的故障码
干扰及 ABS 泵故障等。首先检查所有车 轮的轮胎气压，气压一致且没有漏气现 象。检查所有轮胎的尺寸及型号均一致。 读取测量值功能中“右后漏气轮胎指示 器”的数据，当车辆以 50 km/h 的速度 行驶时，发现数据下降到 223（图 9）。 随 着 车 辆 继 续 行 驶， 该 数 据 不 断 下 降， 直至降为 0 时，组合仪表中的轮胎压力 指 示 灯 亮 起。 此 时 检 查 右 后 轮 的 车 速， 与其他 3 个车轮一致。
故障排除 ：将发动机匹配参数中的 起停功能状态从“未激活”改为“激活”， 起停功能恢复正常。
图 6“起动 - 停止功能启动”显示为未激活
故障 2 关键词 ：轮速传感器信号环
故障现象：一辆 2019 年产朗逸轿车， 装配 1.4TSI 发动机，搭载 7 挡双离合变 速器，行驶里程 6 000 km。用户反映 该车组合仪表中的轮胎压力报警灯点亮， 并伴有右后轮胎压力损失的提示。
检 查 分 析 ：经过与用户沟通得知， 该车经常出现轮胎压力的报警提示。接 下来，维修人员使用诊断仪检查控制单 元的故障码，发现制动系统控制单元中 存在 1 个故障码 C102D00，其含义为“轮 胎压力警告”（图 8）。
帕萨特继电器故障

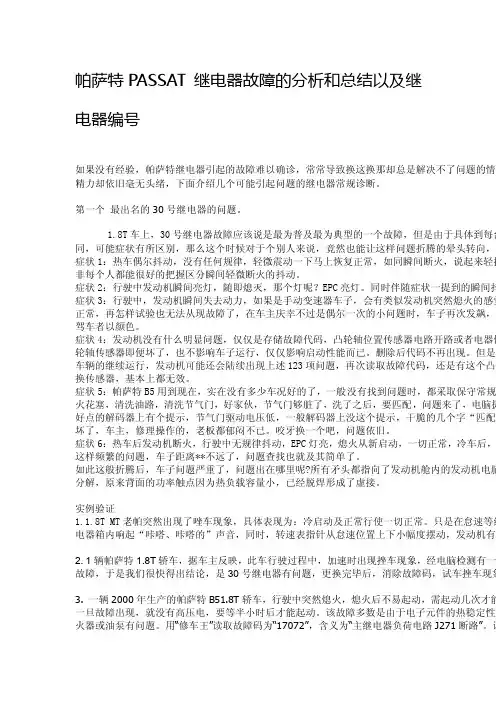

帕萨特PASSAT 继电器故障的分析和总结以及继电器编号如果没有经验，帕萨特继电器引起的故障难以确诊，常常导致换这换那却总是解决不了问题的情况精力却依旧毫无头绪，下面介绍几个可能引起问题的继电器常规诊断。
第一个最出名的30号继电器的问题。
1.8T车上，30号继电器故障应该说是最为普及最为典型的一个故障，但是由于具体到每台同，可能症状有所区别，那么这个时候对于个别人来说，竟然也能让这样问题折腾的晕头转向，足症状1：热车偶尔抖动，没有任何规律，轻微震动一下马上恢复正常，如同瞬间断火，说起来轻描非每个人都能很好的把握区分瞬间轻微断火的抖动。
症状2：行驶中发动机瞬间亮灯，随即熄灭，那个灯呢？EPC亮灯。
同时伴随症状一提到的瞬间抖症状3：行驶中，发动机瞬间失去动力，如果是手动变速器车子，会有类似发动机突然熄火的感觉正常，再怎样试验也无法从现故障了，在车主庆幸不过是偶尔一次的小问题时，车子再次发飙，再驾车者以颜色。
症状4：发动机没有什么明显问题，仅仅是存储故障代码，凸轮轴位置传感器电路开路或者电器性轮轴传感器即便坏了，也不影响车子运行，仅仅影响启动性能而已。
删除后代码不再出现。
但是这车辆的继续运行，发动机可能还会陆续出现上述123项问题，再次读取故障代码，还是有这个凸轮换传感器，基本上都无效。
症状5：帕萨特B5用到现在，实在没有多少车况好的了，一般没有找到问题时，都采取保守常规火花塞，清洗油路，清洗节气门，好家伙，节气门够脏了，洗了之后，要匹配，问题来了，电脑提好点的解码器上有个提示，节气门驱动电压低，一般解码器上没这个提示，干脆的几个字“匹配失坏了，车主，修理操作的，老板都郁闷不已。
咬牙换一个吧，问题依旧。
症状6：热车后发动机断火，行驶中无规律抖动，EPC灯亮，熄火从新启动，一切正常，冷车后，这样频繁的问题，车子距离**不远了，问题查找也就及其简单了。
如此这般折腾后，车子问题严重了，问题出在哪里呢?所有矛头都指向了发动机舱内的发动机电脑分解，原来背面的功率触点因为热负载容量小，已经脱焊形成了虚接。
帕撒特轿车故障两例
故障现象 ．一辆上海帕萨特 Ｂ 轿车在早晨起 ５
动时，发动机难以起动， 多次起动后， 才将车起动。 热车停车一段时间后再起动，起动仍然起动非常困
难。
易起动 ， 由此 陷入迷 惑 。经 过仔 细考 虑 ，想到 燃 油
泵是安装在油箱 内的，从燃油泵出油到油箱出油管 接头之间有一段透明橡胶管，当初拆下燃油泵时，
故障分析：在此提醒广大 同行 ，帕萨特 Ｂ 漏 ５ 水是一个常见故障，缸盖后端三通是最常见 的故障
点 ， 同时水泵 漏水现 象 也 时有 发生 。但 因水 泵 位置
不易直观检查，而经常被忽视。可水泵长时间漏水 将导致轴承卡死 ，会产生正时错乱顶气 门的严重后 果 。由于帕萨特 Ｂ ５配备顶置 ２ 气门发动机 ， Ｏ 其修 理费用可想而知 。另外，发动机在更换气门后千万 不要急于起动 ，应等待 ３ ｍ ｎ以上使液压挺杆及链 ０ｉ 条张紧器完全充满油 ，否则将前功尽弃 ，气 门还会 再被顶弯。因此检修帕萨特 Ｂ 漏水时一定要注意 ５ 检查水泵是否漏水 ，同时也别忘 了检查膨胀水箱盖 的压 力 阀是 否 能在 规 定压 力 时卸 压 ，否 则会 造成 漏
一
３ ９
位置正好相差两个齿。故障原因可能是修理工在更 换 分 电器 时错误 装配所致 。在 用点火波 形分析 仪检 查时，发现次级波形击穿电压和跳火电压远低于标 准 值 。但测 量 点火 线圈 工作 电压和 电阻值均符 合标
圈，换回了原车空气流量计和分电器，校正好点火
正时 ，故 障完全 排 除。
水久 治 不愈 的顽疾 。
二 、热 车不烫起动
故障现象： 一辆帕萨特 Ｂ 行驶 １ 万 ｋ ４ ７ ｍ后， 出现 了热车不易起动和高速行驶坐车的现象 。据驾 驶员反映为排除该故障 ，该车 已相继更换过空气流 量 计 、分 电器和 缸线 ，但故 障 却没 有好 转 。 故障检查：询问车主为什么要更换空气流量计 和分电器，车主说修理工用 Ｖ．Ａ．Ｇ ５ ２ １５ 检测提 出了两个故障码，难道电脑检测还会有 问题 吗？接 修 该车 后 ，按 照 自己独立 的 电喷 车 维修 诊 断思 路 ， 步步仔细分析判断。先用尾气分析仪检测尾气， 发现发动机怠速时 Ｃ Ｏ含量 为 １ ％，Ｈ ．９ Ｃ含量为 ２ ０ｐ ０ｐ ｍ。Ｃ 和 Ｈ 同时 大 幅超标 ，对 测量 结果 进 Ｏ Ｃ 行分析，初步判定故障点应在点火系统。因此，首 先用点火正时测试仪检 查点火提前角，发现发动机 怠速时为 ２ 度 ， ５ 经确认发现 中间轴正时标记与标准
帕萨特故障案例

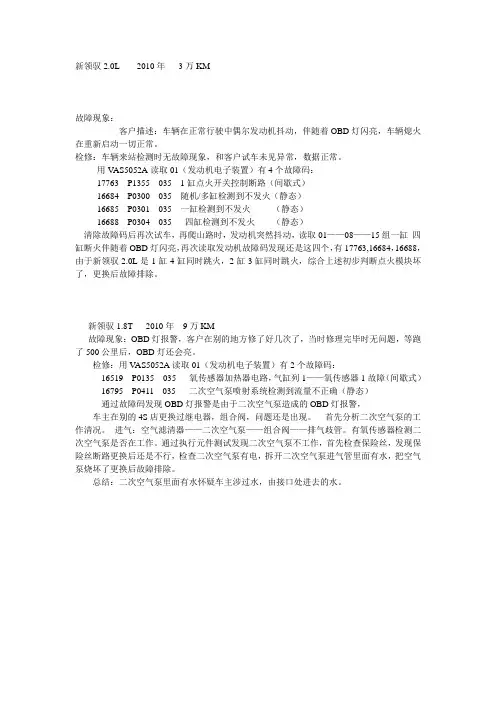

新领驭2.0L 2010年3万KM故障现象：客户描述：车辆在正常行驶中偶尔发动机抖动，伴随着OBD灯闪亮，车辆熄火在重新启动一切正常。
检修：车辆来站检测时无故障现象，和客户试车未见异常，数据正常。
用V AS5052A读取01（发动机电子装置）有4个故障码：17763 P1355 035 1缸点火开关控制断路（间歇式）16684 P0300 035 随机/多缸检测到不发火（静态）16685 P0301 035 一缸检测到不发火（静态）16688 P0304 035 四缸检测到不发火（静态）清除故障码后再次试车，再爬山路时，发动机突然抖动，读取01——08——15组一缸四缸断火伴随着OBD灯闪亮，再次读取发动机故障码发现还是这四个，有17763,16684，16688，由于新领驭2.0L是1缸4缸同时跳火，2缸3缸同时跳火，综合上述初步判断点火模块坏了，更换后故障排除。
新领驭1.8T 2010年9万KM故障现象：OBD灯报警，客户在别的地方修了好几次了，当时修理完毕时无问题，等跑了500公里后，OBD灯还会亮。
检修：用V AS5052A读取01（发动机电子装置）有2个故障码：16519 P0135 035 氧传感器加热器电路，气缸列1——氧传感器1故障（间歇式）16795 P0411 035 二次空气泵喷射系统检测到流量不正确（静态）通过故障码发现OBD灯报警是由于二次空气泵造成的OBD灯报警，车主在别的4S店更换过继电器，组合阀，问题还是出现。
首先分析二次空气泵的工作清况。
进气：空气滤清器——二次空气泵——组合阀——排气歧管。
有氧传感器检测二次空气泵是否在工作。
通过执行元件测试发现二次空气泵不工作，首先检查保险丝，发现保险丝断路更换后还是不行，检查二次空气泵有电，拆开二次空气泵进气管里面有水，把空气泵烧坏了更换后故障排除。
总结：二次空气泵里面有水怀疑车主涉过水，由接口处进去的水。
汽车点火系统故障案例分析详解(帕萨特汽车为例)
汽车点火系统故障案例分析详解（帕萨特汽车为例）本文中描述了帕萨特汽车关于点火故障的维修过程及分析。
通过案例的故障现象，对汽车点火系统进行了多方位的检测，将之归纳为为两个方面机械及电路。
本次主要侧重对电路的检修，其中包括控制线路、传感器以及点火模块的检修。
对电路的检查不仅有单元件的测试更有对汽车点火波形的综合分析，最终找出了故障的真在所在。
一、故障描述及初步解决方案一辆2002款帕萨特，行驶27万km后，出现了低温难启动、高温启动正常。
怠速不稳，有缺缸的迹象，高速正常。
该车在别的汽修厂已相继更换过空气流量计、点火控制模块及相关的附件，但效果不佳。
1、故障诊断询问用户故障出现时的工况、时间、地点等因素。
在做了初步的分析后首先用尾气分析仪检测尾气，发现发动机排放的尾气大幅超标，对测量结果进行分析，初步判定故障点应在点火系统。
首先是用电脑读取发动机的故障码，发现没有故障码，接着读取数据流及点火波形发现点火线圈的高压偏低。
再者根据车主描述，刚刚换过了火花塞及分缸高压线，于是分析可能的原因在于点火模块及其控制线路。
因为该车的点火方式属于双头同时点火，利用万用表、示波器进行如下拆检与分析，电路如下图1所示。
首先是拆下火花塞，发现火花塞表面有少许的白点。
火花塞间隙符合该车型的技术标准。
再者用万用表的欧姆档检查分缸高压线的阻值，均不超过25 千欧姆，亦符合技术要求。
此时，常规检查没有问题后，可能原因进行如下分析：某缸不点火、气缸压缩压力不足、火花塞自身不跳火、分缸高压线漏电等等。
二、故障检测与分析此时考虑产生此类的故障的可能原因是机械、控制电路等原因。
2.1、机械故障：（1）气缸压力检测由于测量气缸压力比较容易实现，于是对汽车的逐缸进行了压力测试，发现压力基本一致，并没有发现个别气缸压力偏低的现象。
大众帕萨特1.8T自动变速箱漏油
大众帕萨特1.8T自动变速箱漏油怎么办？腾骅自动变速箱
2014年2月9日，接收了一辆大众帕萨特1.8T的自动波箱漏油的车辆。
自动变速箱型号:5HP-19，行驶里程为15万公里，据车主王女士近来该车这段时间曾多次出现漏油现象，车辆自动波箱曾到郊县的汽车修理厂进行过检修，但是故障依旧。
于是王女士在网上找了一下客户满意度高的变速箱维修公司，抱着试一下的态度，就出现了刚才那一幕！
腾骅维修技师根据客户描述的故障，将车辆开到举升机升起，观察漏油情况，由此对车辆问题进行诊断和维修！
漏油故障点：最近一段时间油耗比以前大很多，且自动变速箱底部出现严重漏油情况。
漏洞故障分析：我公司车间师傅在对自动变速箱进行拆解，对故障问题进行分析。
故障原因：在自动变速箱与发动机分离时，发现泄漏量非常的少之前外部涂过胶，紧过连接螺丝，且螺丝上也打过胶，故障处理效果均不明显，漏油的原因得到诊断。
解决方案：公司维修师傅诊断为自动变速箱前油封漏油，将变速箱拆下后到维修车间重新装配。
车辆修好了，维修技师对车辆自动变速箱情况进行了追踪记录，据王女士反馈的信息：车辆修好后再无漏油情况的发生。
温馨提示：对于自动变速箱的保养，合理更换自动变速箱油是关键。
车主们对您的爱车自动变速箱进行维修时一定要到正规的的自动变速箱保养公司进行维修！切不要贪图便宜
而造成以小失大！。
帕萨特整车电路
帕萨特电路图识读指南ANQ发动机电路特点一、帕萨特发动机系统空气流量计、燃油泵继电器、喷油器电路分析案例1-空气流量计故障引起怠速抖动、尾气超标故障案例2-空气流量计热膜脏引起冷车起动困难案例3-发动机加速至3500r／min时转速不上升，反而下降案例4-空气流量计故障引起发动机动力不足案例5-1.8T空气流量计针脚错误引起怠速抖动故障案例6-1.8T轿车喷油器故障引起起动困难案例7-2.8(V6)发动机主线破损引起熔丝易烧毁故障发动机电子控制单元、进气温度传感器、节气门控制部件电路分析案例8-线路断路引起汽车大负荷时加速无力案例9-进气传感器与进气歧管插反导致热车熄火案例10-GSi轿车行驶过程中脱档，发动机有时熄火案例11-进气温度传感器插头错误导致无怠速，起动困难案例12-1.8T轿车发动机熄火故障案例13-1.8T轿车起动困难时常熄火故障案例14-1.8T发动机ECU故障导致间歇性怠速抖动案例15-开空调不提速案例16-发动机无怠速案例17-清洗节气门体后怠速转速居高不下案例18-怠速发抖，加速无力案例19-1.8T压力传感器连接松动导致加谏无力怠速基本设定解析发动机温度传感器、霍尔传感器、发动机转速传感器和爆燃传感器电路分析案例20-1.8L轿车尾气严重超标，加速无力案例21-曲轴传感器线束老化导致怠速不稳案例22-凸轮轴脉冲环脱落后导致汽车运行中突然熄火，再也无法起动案例23-V6凸轮轴位置传感器损坏，车辆无法起动案例24-电脑控制继电器故障导致热车熄火案例25-发动机线束故障导致冷、热车难起动案例26-2.0L帕萨特GLi轿车热车熄火案例27-加速响应慢，加速无力ECU、活性炭罐电磁阀、凸轮轴调节阀、氧传感器电路分析案例28-1.8T轿车行驶中自动熄火案例29-1.8T轿车发动机加速异响案例30-2.8L V6轿车，正时调节器装反导致怠速严重抖动点火系统电路分析案例31-CLi轿车搭铁不良出现偶尔熄火现象案例32-点火线圈故障导致偶尔熄火现象案例33-1.8T轿车点火线圈故障引起发动机自动熄火案例34-点火线圈工作不良导致低速和急加速不良案例35-途中熄火约30分钟后，再次点火无法起动案例36-易熄火故障分析案例37-18T轿车有时不能正常起动案例38-经常熄火故障二、帕萨特底盘系统自动变速器控制单元、电磁阀电路分析自诊断程序流程案例1-自动变速器线束损坏故障排除案例2-自动变速器ECU故障造成2档升3档冲击故障案例3-N98电磁阀线束断路造成汽车无2档和4档案例4-1.8T自动变速器ECU进水导致起步冲击案例5-1.8GSi轿车换档冲击案例6-倒车灯起动继电器故障导致在R位能够起动案例7-01N型自动变速器4档工作不正常案例8-油压过高产生的换档冲击案例9-自动变速器故障案例10-自动变速器不升档ABS系统电路分析案例11-前轮速传感器错位导致制动效果不好案例12-液压泵插座根部虚焊导致ABS灯突然亮起故障案例13-ABS液压泵故障导致ABSg盯亮起案例14-左前轮转速传感器故障导致ABS泵不正常工作案例15-车速传感器信号转子错位故障案例16-行驶中ABS故障灯间歇性亮起案例17-ABS控制单元故障导致ABS灯亮，ABS不起作用案例18-K线对地短路造成ABS故障灯亮案例19-ABS指示灯常亮，且ASR指示灯也同时亮起，ABS不起作用案例20-1个熔丝给28轿车带来的麻烦案例21-ABS灯突然亮起故障B5车型ABS系统排气程序2.8/V6更换控制器J104或转角传感器G85后对ESP的设定步骤案例22-ESP报警灯亮案例23-制动开关故障不能熄火案例24-ABS、ESP故障灯常亮案例25-不能熄火三、帕萨特安全气囊系统SRS电路分析案例1-控制单元线東破损导致帕萨特18T起动困难案例2-28L轿车安全气囊指示灯常亮案例3-安全气囊触点故障案例4-控制单元编码错误引起SRS灯亮案例5-自动变速器控制单元信号干扰引起SRS灯亮四、帕萨特防盗系统防盗系统电路分析案例1-门灯系统电路故障案例2-防盗钥匙匹配后出现特殊故障案例3-防盗控制单元损坏导致发动机不能正常起动案例4-遥控钥匙失控遥控钥匙功能的匹配案例5一防盗装置被锁死，无法起动案例6-1.8T轿车加装防盗后无法起动案例7-一起动就熄火五、帕萨特仪表系统仪表板电路分析案例1-里程表传感器故障导致车速里程表不工作案例2-里程表传感器被人为拔下引发的故障案例3-机油压力报警器报警案例4-急加速时各故障指示灯交替闪烁案例5-机油油位传感器搭铁故障导致报警案例6-机油压力报警灯与安全气囊故障灯报警，转速表不能运行六、帕萨特自动空调系统空调系统电路分析案例1-搭铁不良造成空调软性故障案例2-外界温度传感器损坏造成行驶中空调系统突然不工作案例3-空调系统时好时坏案例4-电子扇故障造成空调时好时坏案例5-由毛细管引起的汽车故障案例6-发动机ECU端子虚焊案例7-节气门插头虚插，B5空调系统突然不工作案例8-空调系统不工作，温度显示-49℃不变案例9-空调不制冷七、帕萨特舒适电子系统音响使用与维修案例1-右扬声器线破损，行车时收音机不响案例2-GSi型轿车收放机左前扬声器不响案例3-电动窗升降器失灵故障案例4-CSi轿车行驶过程中脱档，发动机有时熄火案例5-室内灯故障上海帕萨特轿车采用的是5气门ANQ型发动机，是大众公司最新研制的一种新机型，采用了许多当今世界最新技术，也可使用于奥迪A6轿车。
点火系统故障实例
点火系统故障实例
2.故障诊断分析与排除
1）
利用OBD进行 自诊断
2） 检查怠速控制阀
点火系统故障实例
2.故障总结
出现了游车的现象，说明ECU在不断地调整发 动机的转速。是什么原因造成“ECU不断地调整 转速”这一现象呢？这就要从点火的正确时刻入 手。现在，很多维修店维修人员的素质是参差不 齐的，在做具体工作的时候的责任心不是很到位， 没有真正为客户着想。因此，有很多客户反映自 己的爱车修理后，出现了这样或那样的问题。
汽缸有足够的压缩压力，电脑已经命令喷油器工作并 发出了点燃混合气的点火指令。在这种情况下，能够造 成发动机无法起动的原因只有点火正时不对。在发动机 起动工况用诊断仪监测点火正时，仪器显示点火提前角 为上止点前5°，然而用正时灯实际检测点火正时却发现
为了进一步证实上述判断，又进行了一个既简单又直 接的测试：在断开凸轮轴位置传感器线束连接器的情况 下，起动发动机，结果这台停置了近两个月的发动机竟 然平稳地起动了。
点火系统故障实例
一、上海大众帕萨特1.8T发动机不能正常起动 1.故障现象
一辆上海大众帕萨特（1.8T）， 行驶里程4.3万公里，发动机有不易起 动的现象。如果能正常起动，则发动 机运行状态良好；如果不能正常起动， 需起动两三次起动机才能起动，起动 后发动机怠速不稳，加速无力，急加 速有时会熄火，且仪表上EPC灯亮。
上述故障的分析过程
要求维修人员对车的结 构特性有足够的了解。 丰田凯美瑞2.4 L轿车配 置2AZ FE发动机，此 发动机采用了无分电器 和高压线的丰田直接点 火系统（DIS）。
点火系统故障实例
3.故障总结
凯美瑞2AZ-PE发动机点火系统基本原理图
点火系统故障实例三、丰田来自美瑞2.4 L轿车不能起动1.故障现象
Passat B5 1.8T怠速抖动(空气流量计)
上海帕萨特B5 1.8T轿车怠速抖动故障现象：一辆上海帕萨特B5 1.8T（涡轮增压发动机）轿车，怠速抖动。
该车曾经在两家修理厂进行过维修，更换过两个空气流量传感器。
故障诊断与排除：首先有故障诊断仪读取故障代码，读得两个故障代码：一个为第1缸不工作；另一个为空气流量传感器信号不良。
经过断缸试验，发现第1缸不明显，为了进一步确认是否为点火线圈故障，将1缸和2缸的点火线圈进行互换，结果为2缸不工作，由此判定故障确实在点火线圈上。
更换一个新的点火线圈后，清除故障代码，起动发动机，发动机怠速运转平稳，发动机加速有力。
再次读取故障代码，发现空气流量传感器信号不良的故障代码却始终存在，无法清除。
由此看来空气流量传感器可能存在问题。
在发动机怠速运转时，利用故障检测仪的数据流功能，查看空气流量传感器的数据，发现故障检测仪上显示的空气流量传感器信号为0；踩下加速踏板进行发动机加速，空气流量传感器信号仍然为0，说明无气流通过，发动机在正常运转，无气流通过是不可能的，唯一的可能性就是空气流量传感器或其线路出现故障。
为此，拔下空气流量传感器的导线插头，打开点火开关，用万用表检测导线侧插头的第2号脚有5V电压，起动发动机，其第4号脚上也有12V电压，3号脚接地，根据检测结果说明发动机电脑送出的点回路是正常的。
将空气流量传感器导线插头插上，重新起动发动机，在发动机怠速运转下测量其信号电压（5号脚）为0.03V，发动机加速时该信号不变化。
将发动机熄火后再测量5号脚对地的电阻，发现该电阻较大，说明该信号线没有搭铁，故障应该在空气流量传感器本身。
但是一提要更换空气流量传感器，车主就说，车上的空气流量传感器已经是更换的第2个空气流量传感器，都没有用，非让检查是否发动机电脑坏了。
为了慎重起见，有重新检测了一遍，为了排除发动机电脑原因，将空气流量传感器通往发动机电脑的信号线切断，起动发动机，再次测量发现空气流量传感器信号仍然为0，从而确认故障就是空气流量传感器本身的问题。
汽车维修案例集
______________________________________________________________________________________________________________-可编辑修改-汽车维修案例集汽车维修案例一：故障名称：燃油泵故障造成发动机无法起动 车辆基本信息车型：帕萨特1.8T 轿车里程：40153公里 一、故障现象：起动机运转正常发动机无法起动且无着火现象二、故障验证（判断与分析） 该车无法启动牵引至4S 店，到站后启动车辆起动马达工作正常，发动机可运转但无着火现象（转速不上升）。
该情况一般由两大可能性：1.点火系统故障2.燃油供给系统故障（不上燃油）三、故障诊断与检测1.诊断前准备（5s 管理），（诊断设备与检测设备准备）5s 管理：装好安装座椅套、方向盘套、脚垫、前格栅布、翼子板布诊断设备：起拔器；万用表；燃油压力表；火花塞套；VAS5052诊断仪；VAG1318燃油压力表2.诊断与检测工艺规程 1）打开点火开关，用万用表检查点火线圈保险丝（S229）完好，检查燃油泵保险丝（S228）也完好。
如图（1）2）关闭点火开关，清洁机舱及点火线圈四周，检查点火线圈插头安装情况，并拔下4个缸点火线圈连接器（插头），再打开点火开关，用万用表测量各个插头的1#和4#针脚间电压，测量结果为12.6V ，正常。
3）再关闭点火开关用起拔器拔下4个缸的点火线圈，清洁点火线圈和火花塞安装部位并用火花塞套筒拆下4个火花塞。
检查火花塞电极积碳、干湿情况，正常。
4）先将火花塞连接至1缸点火线圈，并将火花塞螺纹部分可靠接地，起动发动机并观察火花塞跳火情况，电极间火花呈蓝色，放电声音清脆，再检查其他三个缸点火情况均正常。
说明点火系统基本正常。
5）关闭点火开关，用火花塞套筒装复各缸火花塞和点火线圈并连接点火线圈连接器。
6）关闭点火开关，拔下油泵保险丝（S228）后，再进行燃油泄压，将VAG1318燃油压力表可靠连接到燃油进油管总管上，发现燃油管路内没有燃油，插上油泵保险丝（S228），起动起动机并观察燃油压力表指针，此时燃油表指针没有上升情况（正常应该升至3-4bar ）。
自动变速箱异响故障介绍PASSAT
自动变速箱异响故障介绍PASSAT B5（一）故障现象一辆帕萨特（PASSAT B5 1.8GSI）装配大众4前速的01N变速箱，北京车主反映：①该车踩刹车，入前进档或倒档时，自动变速箱异响很大，松开刹车异响消失；②平稳行驶时，异响消失；③在急加油时，异响尤为明显；北京博睿通达自动变速箱维修全国知名品牌、是目前全国最大型的汽车自动变速箱维修点之一。
北京市唯一变速箱阀体维修店。
本维修站始终坚持“诚信为本”的经营方针，凭借高效优质的服务比同行低的价格和良好口碑，已为北京及周边省市奥迪、宝马、别克、奔驰、路虎捷豹、沃尔沃、日本爱信的变速箱客户提供定点维修服务，并为多家4S店提供自动变速箱维修代工服务，代理原厂变速箱总成，凭借其现代化的科学管理、先进的检测设备、专业的技术水平、诚信的服务，赢得各界车主、各地4S店、修理厂、汽配商及自动变速箱维修同行的广泛赞誉。
北京博睿通达自动变速箱维修拥有全套的先进的专业维修检测设备和一批技术精湛的专业维修技师，种类齐全的自动变速箱总成及零件库存，这些都是保证波箱维修品质的必备条件。
质量是产品的基础，没有过硬的质量，谈什么竞争和发展！博睿通达视质量为生命，以完美的信誉服务客户是博睿通达始终不变的追求，不断学习，开拓创新是博睿通达的精神，博睿通达期望更多维修的同行携手共创更辉煌的明天。
北京博睿通达以“质量打天下、服务保江山、创新赢未来”的发展理念竭诚为广大客户提供最优质的产品和服务！（二）故障原因分析帕萨特（PASSAT B5 1.8GSI）装配的大众01N变速箱由变扭器、行星齿轮系、液压控制系统、电子控制系统、冷却系统等组成，如图1所示，结构复杂。
所以诊断、排除异响，将是自动变速箱维修中很大的挑战。
因为引起这些异响的部件并不总是能够用肉眼能够看出它是否损坏。
与自动变速箱相关的异响，有许多类型：变扭器、油泵、行星系、轴承、差速器以及装配（装车）错误引起的异响。
让我们先分析一下由于装配（装车）错误引起的异响。
【维修案例】帕萨特故障三例
【维修案例】帕萨特故障三例案例1： 新帕萨特⾏驶熄⽕后不能启动故障现象：⼀辆2012年新帕萨特2.0TSI⾃动挡轿车，搭载CGM发动机与02E六速双离合器变速器，⾏驶⾥程20000km。
客户因发动机不能启动电话求援。
故障诊断：打开点⽕开关，仪表上的状态是ESP报警灯、胎压报警灯与电⼦驻车报警灯长亮（如图1所⽰），值得关注的是EPC灯却没有点亮⾃检，电⼦风扇⾼速挡⼀直旋转。
图1 不能启动时仪表显⽰与客户沟通得知，车辆⾏驶时曾数次出现加速不良的现象，发动机熄⽕发⽣在颠簸路⾯上，此时再也不能启动。
连接诊断仪VAS6150B，运⾏ODIS系统查询车辆控制单元拓扑图及控制单元列表，见发动机控制单元J623呈⾮⾼光状态，不能被⽹关控制单元J533识别（如图2所⽰）。
图2 ⽹关中控制单元列表的界⾯读取J533内存的故障信息，屏幕显⽰的事件代码提⽰为：01314 004 发动机控制单元⽆信号/通信。
读取125.1测量值显⽰：发动机 0（如图3所⽰）。
图3 ⽹关125组1区发动机控制单元通信的测量值联想到仪表EPC灯不能点亮，电⼦风扇⾼速挡常转的细节，以及以上故障数据均相互印证J623失去了通信。
考察控制单元失去通信的故障原因不外乎电源、通信链路与节点三种，即控制单元电源供给条件不能满⾜，数据总线断路、短路和发动机控制单元⾃⾝内部问题。
查阅发动机控制单元J623的电源电路可知，给J623供电有三条路径，①常电30号线→熔丝SB19（5A）→J623的T94a/92端⼦；②总线端KL.15继电器J329 → SC7（7.5A）→ J623的T94a/87端⼦，③A1 →主继电器J271（当点⽕开关ON时触点闭合）→ SB10（15A）→ J623的T94a/3、T94a/5与T94a/6端⼦，接地端⼦是T94a/1、T94a/2和T94a/4端⼦，接地点655在左前⼤灯上，如图4～图6所⽰。
图4 新帕萨特2.0T发动机控制单元供电电路图（1）图5 新帕萨特2.0T发动机控制单元供电电路图（2）图6 新帕萨特2.0T发动机控制单元供电电路图（3）由控制单元列表的显⽰可知，CAN动⼒总线上的控制单元仅J623失去通信，如若CAN动⼒数据总线存在问题，则故障性质应归结为J623与动⼒数据总线间断路。
上海大众帕萨特K线(K line)故障诊断案例
易车网 2010年11月12日 14:28 来源：易车网 图片新闻
全国
一辆2003款帕萨特1.8GLS的ABS故障灯亮。诊断座第7脚为K线；第6、第14脚为CAN-BUS线，通过仪表网关与ABS、自动变速箱等控制单元进行通讯及诊断。经过一番努力，断开收放机后，打开点火开关，K线电压上升到 11.5V，用VAG1552进入各控制单元，都可以正常检测。
了解其工作原理后，着手进行故障排除。首先将万用表红表笔连接在诊断座的第7脚，黑表笔接地，由易到难，逐一断开控制单元。经过一番努力，断开收放机后，打开点火开关，K线电压上升到
11.5V，用VAG1552进入各控制单元，都可以正常检测。检查收放机线路，发现收放机插头后的K线已被剪断，没有包扎，电线裸露在外而与收放机外壳接触搭铁，BS故障也就迎刃而解。
查看2003款帕萨特1.8GLS电路图（如图1所示），分析该车诊断接口线路。此车K线与CAN-BUS线共存。其中空调控制单元、收音机、舒适系统中央控制单元通过K线进行诊断及通讯；ABS控制单元、安全气囊控制单元、自动变速箱控制单元、发动机控制单元以及仪表控制单元同时使用K线及CAN-BUS线进行诊断及通讯。诊断座第7脚为K线；第6、第14脚为CAN-BUS线，通过仪表网关与ABS、自动变速箱等控制单元进行通讯及诊断。
大众车系有个共同的特征：多数控制单元的K线都是连接在一起，诊断仪可通过不同的地址码访问不同的控制单元。这样做的弊端是无法避免多个电脑系统通讯的互相干扰。尤其是在车载电脑越来越多的形势下，这种问题就越来越突出。因此，大众奥迪已经向can-bus诊断转型，同时也保留了K线作为一些特定系统的诊断。
故障排除
故障现象
帕萨特领驭1.8T不能起动的故障维修案例
帕萨特领驭1.8T不能起动的故障维修案例故障现象：故障车是一辆2007年生产的上海大众帕萨特1.8t领驭自动挡轿车，搭载bgc发动机和01v手自一体5挡变速器，行驶里程2025km。
车主打救援电话反映，该车在行驶中遇红灯停车时发动机突然熄火，多次起动不能着车。
救援人员赶到现场进行初步检查，在点火开关on状态下，仪表板上除epc灯和制动踏板指示灯不亮外，其他信息显示均无异常。
尝试起动发动机，发动机可以起动，但运转了约1s后，随即熄灭。
再次尝试起动，故障依旧，总体感觉与发动机防盗锁止的现象类似，但防盗指示灯k117并未亮起或出现闪烁，于是将车拖入维修站做进一步检查。
故障汽车维修分析：连接vas5052故障诊断仪，进入发动机控制单元j220查询故障存储器，屏幕显示识别到1个故障码：18056——传动系统数据总线故障。
并且该故障码无法清除，属非偶发故障。
选择数据块功能选项，读出发动机控制单元与动力系统数据总线其他控制单元间通信的测量值，125显示组为：变速器0，组合仪表0；126显示组为：安全气囊0，说明j220与变速器和安全气囊控制单元通信全部中断。
帕萨特领驭1.8t自动挡轿车动力系统can数据总线上的设备有发动机控制单元j220、自动变速器控制单元j217、组合仪表控制单元j285、abs控制单元j104和安全气囊控制单元j234，此时有必要使用vas5052故障诊断仪进入网关控制单元j533，用网关的视角来查验整个动力系统can数据总线的通信状态，以确定数据总线上发动机控制单元不能通信的故障性质，即确定故障原因是数据总线受到了干扰，还是数据总线链路短路或局部发生了断路。
进入集成在仪表内的网关控制单元j533查询故障码为：01314——发动机控制单元无通信，当前存在；01315——变速器控制单元无通信，偶发。
执行清除故障码的操作，01314不能被删除。
选择数据块功能选项，读取125显示组的测量值为：发动机0，变速器1；126组的测量值为：安全气囊1。
