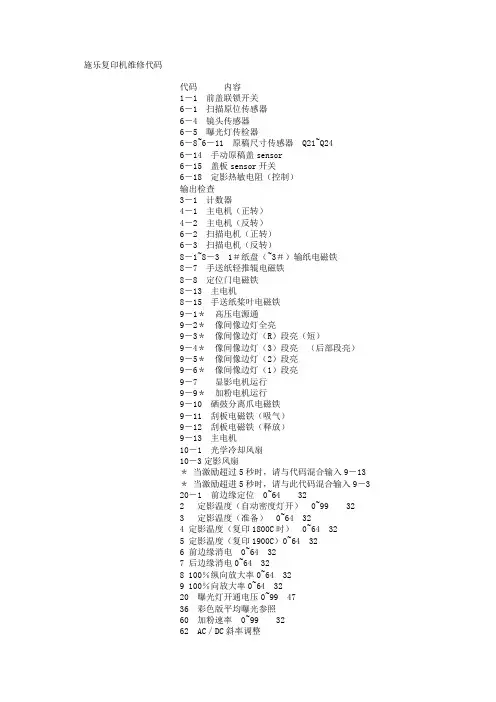

施乐复印机维修代码
代码内容
1－1 前盖联锁开关
6－1 扫描原位传感器
6－4 镜头传感器
6－5 曝光灯传检器
6－8~6－11 原稿尺寸传感器 Q21~Q24
6－14 手动原稿盖sensor
6－15 盖板sensor开关
6－18 定影热敏电阻（控制）
输出检查
3－1 计数器
4－1 主电机（正转）
4－2 主电机（反转）
6－2 扫描电机（正转）
6－3 扫描电机（反转）
8－1~8－3 1＃纸盘（~3＃）输纸电磁铁
8－7 手送纸轻推辊电磁铁
8－8 定位门电磁铁
8－13 主电机
8－15 手送纸桨叶电磁铁
9－1＊高压电源通
9－2＊像间像边灯全亮
9－3＊像间像边灯（R）段亮（短）
9－4＊像间像边灯（3）段亮（后部段亮）
9－5＊像间像边灯（2）段亮
9－6＊像间像边灯（1）段亮
9－7 显影电机运行
9－9＊加粉电机运行
9－10 硒鼓分离爪电磁铁
9－11 刮板电磁铁（吸气）
9－12 刮板电磁铁（释放）
9－13 主电机
10－1 光学冷却风扇
10－3定影风扇
＊当激励超过5秒时，请与代码混合输入9－13
＊当激励超进5秒时，请与此代码混合输入9－3 20－1 前边缘定位 0~64 32
2 定影温度（自动密度灯开） 0~99 32
3 定影温度（准备） 0~6
4 32
4 定影温度（复印1800C时） 0~64 32
5 定影温度（复印1900C）0~64 32
6 前边缘消电 0~64 32
7 后边缘消电0~64 32
8 100％纵向放大率0~64 32
9 100％向放大率0~64 32
20 曝光灯开通电压0~99 47
36 彩色版平均曝光参照
60 加粉速率 0~99 32
62 AC／DC斜率调整
96 NRM初始化
50－20 定影过热
自诊代码
U1 主马达驱动不良
U2 扫描灯架移动异常
U3 镜头动作不良
U4－1 热敏电阻（RT－1）断路
U4－5 热敏电阻（RT－2）开路
U4－6 热敏电阻（RT－2）在超过2900C，大于05秒时检测（50
－20诊断）
U8－1 曝光灯发亮的检查（6－6诊断）
U8－2 无过零
U8－3 曝光灯传感器不良
4 曝光灯监测信号异常
5 同上
6 曝光灯传感器不良
施乐V330复印机维修代码
2008-10-22 10:25:56 来源: 作者: 【大中小】
施乐V330复印机维修代码
诊断（C/E）模式
如何进入诊断（C/E）模式
(1) 按住数字板上“0”按扭的同时接通电源。控制面板上所有发光二级管（LED）发亮。
(2)按下数字板或停止/清除钮时。“E1卡纸”、“E3卡纸”和“色粉空”三个LED开始闪烁。其余LED熄灭。( 注意：配有10格分页装订
器的机器。其手动装订灯和补充装订针灯交替闪烁。)
进入链码、功能码、设定值
如果你进入了一个错误的链码或功能码，按停止清除钮，再重新进入一个正确的代码。如果进入了一个不存在的链码、功能码或设定
值，显示“Er”。
如何退出诊断（C/E）模式
关闭电源再接通。
诊断功能和操作程序
输入检查
功能：
以“H”或“L”方式显示传感器或开关的输入电压。
程序：
1进入诊断模式。
2进入待检查部件的链码，然后按后动钮。
3.进入待检查部件的功能码，然后按启动钮。
4.操作待检查的部件, 电压为高时，显示“H”；电压为低时，显示“L”。
5.在检查中，按一次停止清除钮，功能码被清除。按两次停止清除钮，链码被清除。
A/D输入检查
功能：
以数字值方式显示传感器输入电压。
程序：
1.进入诊断模式。
2.进入待检查部件的链码，然后按启动钮。
3.进入待检查部件的功能码，然后按启动钮。以0-FF方式显示电压值，显示随电压值变化而变化。
4.在检查中，按一次停止清除钮，功能码被清除，按两次停止清除钮，链码被清除。
控制面板按钮检查（2-1）
功能：
检查控制面板上除停止清除钮以外的任何按扭。
程序：
1.进入诊断模式。
2.进入链码“2”，然后按启动钮。
3.进入功能码“1”，然后按启动钮。
4.按下/松开除停止清除钮以外的任何其它按钮，显示值增加2。
5.在检查中，按一次停止清除钮，功能码被清除，按两次停止清除钮，链码被清除。功能：
同时检查原稿尺寸传感器1-4
程序：
1.进入诊断模式。
2.进入链码“2”，然后按启动钮。
3.进入功能码“1”，然后按启动钮。
4.按下/松开除停止清除钮以外的任何其它按扭，显示值增加2。
5.在检查中，按一次停止清除钮，功能码被清除，按两次停止清除钮，链码被清除。检查所有原稿尺寸传感器（6-16）
功能：
同时检查原稿尺寸传感器1-4。
程序：
