IC方向指示缺口
SOJ IC(双排直列),IC 的丝印面具有型号丝 印、方向指示缺口、
第一脚指示标记。
IC第一脚指示
B、PLCC(四方J形引脚)
方向指示缺口
生产周期
型号丝印
国际上采用IC脚位的统一标准：将IC的方向指示缺口朝左边， 靠近自己一边的引脚从左至右为第一脚至第N脚，远离自己的
一边从右至左为第N＋1脚至最后一脚。注：有部分厂家生产的
(4)、二极管(DIO):电子学符号D 贴片二极管、硅二极管、 锗二极管、发光二极管 (5)、三极管(TRA):电子学符号Q§T
(6)、开关(KEY): 电子学符号SW
拨档开关、按键开关 (7)、集成电路(IC):电子学符号U QFP、 PLCC、SOP、BGA (8)、晶振(CRYSTAL):电子学符号Y (9)、插座(JACK): 电子学符号J
贴片电解电容
电容值
负极
耐压值
贴片电解电容:丝印印有容量、耐压和极性标示。 其基本单位为μF。
7:电感元件的识别
贴片叠层电感
贴片叠层电感:外观上与贴片电容 的区别很小,区分的方法是贴片电 容有多种颜色其中有褐色、灰色、 紫色等，而贴片电感只有黑色一
种 。基本单位：nH.
7:电感元件的识别
贴片电感实例：
图一 图二
元件值读取的例子： 图一中电感的丝印为100，读取其元件值：
第一、二位10 X 第三位0＝10X1＝10μ H
图二中电感的丝印为红红红，读取元件值： 第一、二位22 X 第三位2＝22X100＝2200nH=2.2μ H
常见贴片元件尺寸规范介绍
在贴片元件的尺寸上为了让所有厂家生产的元件之间有更多的通用性，国际 上各大厂家进行了尺寸要求的规范工作，形成了相应的尺寸系列。其中在不同国 家采用不同的单位基准主要有公制和英制，对应关系如下表：
1.常见的电子元器件的分类:
(10)、光电耦合器(OPTO)
(11)、变压器
(12)、FUSE(保险管)
2.常用的电子元件单位及换算:
(1)、电阻: 基本单位:欧姆 常用单位:千欧 兆欧 符号:Ω 符号:KΩ 符号:MΩ
换算关系:1MΩ＝1000KΩ=1000000Ω
2.常用的电子元件单位及换算:
贴片晶振1 贴片晶振2
频率
容量耐压贴Fra bibliotek钽电容:是有极性的电容， 丝印上标明了电 容值为6.8 μF和
正极
耐压值25V。
6:电容的识别
贴片瓷片电容
贴片瓷片电容：体积小，无极性，无丝印。
基本单位pF
6:电容的识别
纸多层贴片电容
纸多层贴片电容:与贴片电容基本相同，材质纸质。 基本单位 为pF,但此电容容量一般在uF级。
6:电容的识别
单位（英制） 0201
0402
0603
0805
1008
1206
1210
单位（公制） 0.6x0.3 1.0x0.5
1.6x0.8 2.0x1.25 2.5x2.0 3.2x1.6 3.2x2.5
注：1）此处的0201表示0.02X0.01inch,其他相同; 2）在材料中还有其它尺寸规格例如：0202 、0303、0504、1808、1812、 2211、2220等等，但是在实际使用中使用范围并不广泛所以不做介绍。 3）对于实际应用中各种对尺寸的称呼有所不同，一般情况下使用英制单位 称呼为多，例如一般我们在工作中会说用的是0603的电容，也有时使用公制单 位例如说用1608的电容此时使用的就是公制单位 。
符号:H
符号:mH 符号:uH 符号:nH
1H=10×103mH=10×106μH=10×109nH

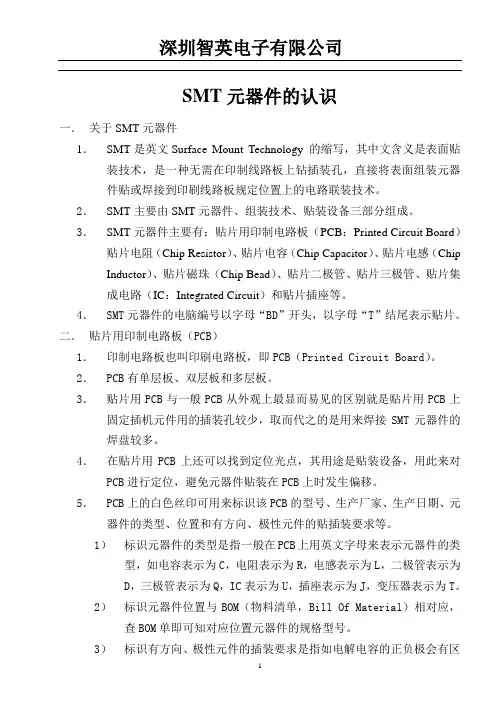

3:常见元件在PCB板上的丝印
(1)、贴片电阻的丝印:
元件位置
电阻元件代号
3:常见元件在PCB板上的丝印
(2)、二极管的丝印：
二极管负极标识
元件位号
元件位置
3:常见元件在PCB板上的丝印
(3)、贴片三极管丝印图
(2)、电容:
基本单位:法拉
常用单位:毫法 微法 纳法 皮法 换算关系:
符号:F
符号:mF 符号:μF 符号:nF 符号:pF
1F＝10×103mF=10×106μF＝10×109nF ＝10×1012pF
2.常用的电子元件单位及换算:
(3)、电感:
基本单位:亨利
常用单位:毫亨 微亨 纳亨 换算关系:
5: 贴片电阻的识别
阻值识别规则：第一、二位表示元件值有效数字，第三位 表示有效数字后应乘的位数 .
例: 图片中的 排 阻 丝印 排 阻
为820第一、二位82
第三位0 ＝82*10^0＝82欧
排阻丝印820
6:电容的识别
(1)、贴片电容有:贴片钽电容、贴片瓷片容、 纸多层贴片 电 容、贴片电解电容。 贴片钽电容
贴片电阻是一种外观上非常单一的元件。方 形、黑色，表面有丝印标识元件值，体积小。
尺寸有各种大小（主要尺寸见附页1贴片元件
尺寸介绍）
阻值识别规则：第一、二位表示元件值有效数字，
第三位表示有效数字后应乘的位数。它的允
许误差应在材料的厂家编码中用误差代码来识别。
元件值读取的例子：
图片中电阻的丝印为331，读取其元件值： 第一、二位33 X 第三位1＝33X10＝330欧
同来区分极性，较短的引脚为负极
(2)二极管的封装图片
二极管极性标示
贴片玻璃二极管
(2)二极管的封装图片
负极
塑封二极管
(3):三极管
三极管的分类按照三极管的加工工艺可以将三极管 分为NPN管，PNP管，MOS管。
9:集成电路(IC)
IC的分类主要依据IC的封装形式，基本可分为:SOJ（双排 内侧J形）、PLCC(四方J形引脚）、QFP（正四方)BGA (底部球状形)三种形式。 A、 SOJ封装IC（双排直列J形内侧)
1.常见的电子元器件的分类:
(1)、电阻类(Res):电子学符号R 贴片电阻、色环电阻、 压敏电阻、温敏电阻 (2)、电容类(Cap):电子学符号C 贴片电容、安全电容、电解电容 磁片电容、聚酯电容、钽电容
(3)、电感类(IND):电子学符号L
贴片叠层电感、贴片绕线电感 色环电感、绕线电感
1.常见的电子元器件的分类:
±20% +80% -20%
(2)、 耐压字母识别法:
A 25V B 50V C 100V
5: 贴片电阻的识别
阻值识别规则：第一、二位表示元件值有效数字，第三位
表示有效数字后应乘的位数 .
例: 图片中的电阻 丝印
为750 第一、二位 75 第三位0
＝75*100＝75欧
电阻丝印750
5:贴片电阻的识别
元件代号
元件位置
3:常见元件在PCB板上的丝印
(4)、贴片IC的丝印:
IC代号 IC方向标识 元件位置 IC第一脚标示
元件位置
IC第一脚标示
3:常见元件在PCB板上的丝印
(5)、晶振的丝印:
晶振标识
元件位置
4:常见电子元件误差及耐压表示方法
(1)、误差字母识别法: C D J K
±10%
M
Z
±0.25pF ±0.5pF ±5%
IC不是用方向指示缺口来标识，而是用一条丝印来表示方向 辨认脚位的方法和上述方法一样。
C、 QFP（正四方翅形引脚）
QFP IC封装:在集成电
IC方向标示
路的集成量和功能的 增加的同时，IC的引 脚不断的增多，而IC
的体积确不能增大太
型号丝印
多，因此，IC为解决 这个矛盾设计出四边
生产周期
生产厂家
10:晶振
晶振是一种通过一定电压激励产生固定频率 的一种电子
元器件，被广泛的用于家电仪器和电脑。 类型分为: 无源晶振 、有源晶振。无源晶振一般只有两只引
脚，有源晶振一般为四只引脚，并且在插机时对相
应脚位有严格的要求，如果插反方向会将晶振损坏。
(同时贴片晶振的振膜很薄,拿取时要轻拿轻放).
10:晶振
8:二极管、三极管 (1)、二极管简介
A、从封装材料分可以分为玻璃二极管、塑封二极管； B、从半导体材分:可以分为锗材质二 极管、硅材质二极管; 从 功 能 分:有开关二极管、整流二极管、发光二极管;
C、不同的半导体材料特性不同，一般开关二极管采用
锗二极管，整流二极 管、发光二极管多采用硅二极 管,一般锗二极管采用玻璃封装，硅二极管采用塑封。 D、二极管有极性区分，一般二极管的负极用白色、红 色或黑色色环标 识，发光二极管一般用引脚长度不
都有引脚的正四方IC
封装形式。
正四方IC引脚脚位辨认方法:将方向指示标记朝左并靠近
自己，正对自己的一排引脚左边第一脚为IC的第一脚，
按逆时针方向依次为第二脚至第N脚。
D、 BGA(底部锡球引脚)
生产周期
BGA 极性 标示
型号丝印
生产厂家
锡球引脚
BGA封装:随着技术的更新集成电路的集成度不断提高，功能强 大的IC不断被设计出来，引脚不断增多QFP方式已不 能解决需求，因此BGA封装方式被设计出来，它充分 利用IC与PCB接触面积，大幅的利用IC 的底面和垂 直焊接方式，从而解决了引脚的问题。
