钢结构工程资料编制目录第一部分前期开工资料1. 中标通知书、建筑工程施工许可证、图纸审查批准书、施工合同（甲方提供）、施工单位资质、项目管理人员资格证及报审表。
2。
工程开工报审表，附：开工报告。
3. 施工组织设计报审表，附：施工组织设计。
4。
安全施工组织设计报审表、临时用电施工组织设计报审表、屋顶悬挑脚手架安拆方案报审表、屋顶机械安装施工技术措施报审表、屋顶机械安装施工安拆方案报审表、雨季施工措施报审表、安全应急预案报审表、安全文明施工方案报审表、安全防护方案报审表附：安全施工组织设计、临时用电施工组织设计、屋顶悬挑脚手架安拆方案、屋顶机械安装施工技术措施、屋顶机械安装施工安拆方案、雨季施工措施、安全应急预案、安全文明施工方案、安全防护方案；5。
专项施工方案报审表，附：专项吊装方案、安全吊装方案。
6。
质量、安全保证体系报审表，附：质量、安全保证体系表7。
见证取样和送检见证人备案表。
8. 施工现场质量管理检查记录、施工现场质量管理检查记录报验单。
9. 特种操作人员报审表附：特殊人员上岗证、身份证复印件.10。
施工技术交底（构件吊装、安装、焊接）、构件吊装、安装、焊接安全交底. 11。
施工日志.12. 试验检测单位资质报审表附：实验室资质。
13．现场计量器具（经纬仪、水准仪、焊缝检查尺、扭矩扳手等）报验。
14. 图纸会审、设计变更记录、工程洽商记录.15、施工进度计划、施工进度计划报审表第二部分质量控制资料一、原材料、施工试验1。
工程材料/构配件/设备进场汇总表（原材包含地脚螺栓，钢板，焊条、焊丝、焊剂，高强螺栓,防锈漆，钢柱、梁，压型金属板等.工程材料/构配件/设备报审表、材料进场验收记录、材料清单，附:合证、检验报告等质量证明文件。
2. 见证记录汇总表，见证记录和复检报告(地脚螺栓、钢板、焊缝探伤试验、高强螺栓、漆膜厚度等）二、技术复核、施工记录、安全功能检测记录。
1. 测量放线记录(基础地脚锚栓测量记录）及测量放线报验单.2. 预检工程记录3. 施工记录（焊缝质量检查记录、焊接材料施工记录、高强螺栓施工记录、结构吊装记录)及工程报验单。
钢结构工程资料大全
钢结构工程资料大全钢结构工程概况GJ1.1 日期：2006.04.18复核人：填表人：钢结构施工方案一、综合说明本工程为××××××购物中心工程，总建筑面积约25570平方米，主体为三层钢框架结构局部四层，檐口总高度为19米。
框架钢柱为焊接箱型柱，钢梁为焊接H型钢梁，楼面为压型钢板与混凝土叠合楼板，外墙面为压型彩板。
主钢构件材质为Q345，檩条采用Q235 C型薄壁型钢。
本工程施工范围包括钢结构系统的制作与现场安装施工。
二、施工准备1. 组织有关工程管理和技术人员对设计图纸进行会审。
对图纸不明确及施工中有困难的地方，要与设计单位作好变更鉴证手续。
2. 根据施工图纸结合本单位的设备和技术条件，制定出工程的主体施工方案，并提出材料计划。
3. 对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。
4. 钢结构工程所使用的材料除应有质量证明书外，还应根据现行国家标准的规定作出复试检验，符合标准后方可使用。
5. 在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。
6. 钢结构进入现场需进行构件检验并合理堆放，以便于构件进入现场后顺利的安装。
7. 现场吊装前，应在柱脚埋件上弹好十字线，同时将标高控制点设置好。
现场场地应平整夯实，没有积水，并且要预留车道。
三．施工进度安排按照工期要求20XX年7月8日开工至20XX年12月28日竣工，钢结构工程部分在土建施工的基础上保证工期计划，安排好施工进度，组织好施工，具体进度计划见施工进度计划表。
四．劳动力计划钢结构主体工程施工劳动力计划级别工种按工程施工阶段投入劳动力人数制作阶段安装阶段备注下料工 8、组立工 6 、焊工 10 4 、矫正工 4 、钻孔工 6 、喷漆工 6 、司机 2 2 、电工 2 2 、起重工 2 8 、辅助工 6 8、板材安装 16 设备维修工 1 1五．主要施工机械设备钢结构工程主要施工机械设备序号机具名称数量备注1 数控直条多头切割机2 ；2 型钢自动组立机；3 门式埋弧自动焊 2 ；4 半自动焊 2 ；5 H型钢矫正机 2 ； 6端面铣 1 ；7 抛丸除锈机 1 ；8 摇臂钻 2 ；9 剪板机 2 ；10 二氧化碳气体保护焊 3 ；11 碳弧气刨 1 ；12 带锯 1 ；13 万能铣床 1 ；14 50吨吊车 2 ；15 电焊机 24 ；16 扭矩扳手 6 ；17 5吨倒链 218 气焊 2六．钢结构制作与安装施工方法钢结构制作：本工程钢结构主框架钢柱采用焊接箱型柱，钢梁为焊接H型钢，构件数量多，工程量大，我公司采用先进的专用箱型柱生产设备电渣压力焊及焊接H型钢生产线进行制作。
钢结构施工工程资料

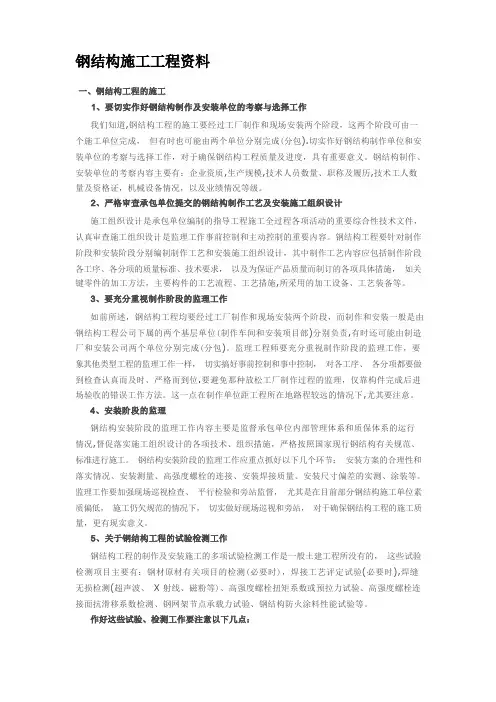

我们知道,钢结构工程的施工要经过工厂制作和现场安装两个阶段，这两个阶段可由一个施工单位完成，但有时也可能由两个单位分别完成(分包).切实作好钢结构制作单位和安装单位的考察与选择工作，对于确保钢结构工程质量及进度，具有重要意义。
钢结构制作、安装单位的考察内容主要有：企业资质,生产规模,技术人员数量、职称及履历,技术工人数量及资格证，机械设备情况，以及业绩情况等级。
施工组织设计是承包单位编制的指导工程施工全过程各项活动的重要综合性技术文件，认真审查施工组织设计是监理工作事前控制和主动控制的重要内容。
钢结构工程要针对制作阶段和安装阶段分别编制制作工艺和安装施工组织设计，其中制作工艺内容应包括制作阶段各工序、各分项的质量标准、技术要求，以及为保证产品质量而制订的各项具体措施，如关键零件的加工方法，主要构件的工艺流程、工艺措施,所采用的加工设备、工艺装备等。
如前所述，钢结构工程均要经过工厂制作和现场安装两个阶段，而制作和安装一般是由钢结构工程公司下属的两个基层单位(制作车间和安装项目部)分别负责,有时还可能由制造厂和安装公司两个单位分别完成(分包)。
监理工程师要充分重视制作阶段的监理工作，要象其他类型工程的监理工作一样，切实搞好事前控制和事中控制，对各工序、各分项都要做到检查认真而及时、严格而到位.要避免那种放松工厂制作过程的监理，仅靠构件完成后进场验收的错误工作方法。
这一点在制作单位距工程所在地路程较远的情况下,尤其要注意。
钢结构安装阶段的监理工作内容主要是监督承包单位内部管理体系和质保体系的运行情况,督促落实施工组织设计的各项技术、组织措施，严格按照国家现行钢结构有关规范、标准进行施工。
钢结构安装阶段的监理工作应重点抓好以下几个环节：安装方案的合理性和落实情况、安装测量、高强度螺栓的连接、安装焊接质量、安装尺寸偏差的实测、涂装等。
监理工作要加强现场巡视检查、平行检验和旁站监督，尤其是在目前部分钢结构施工单位素质偏低，施工仍欠规范的情况下，切实做好现场巡视和旁站，对于确保钢结构工程的施工质量，更有现实意义。
钢结构工程施工质量技术资料目录
钢结构工程施工质量技术资料目录(一)、施工质量管理、竣工验收综合资料工程概况建筑工程主要审批文件施工许可证中标通知书等一览表开工报告竣工报告施工合同责任主体单位及有关机构负责人简况表钢结构施工企业项目主要管理人员名单施工组织设计〔施工方案〕报批表施工现场质量管理检查记录特殊工种持有效证件上岗登记表取样送检人员授权书原材料、配件、设备测试、复验委托单拟选检验单位报审表分部〔子分部〕工程通过验收各方全签表工程竣工验收参加各方对工程质量的评价书重大设计变更简述、重大质量事故简述及处理结果工程质量检查验收存在问题处理结果钢结构观感验收记录(二)、工程质量控制资料1、分项工程检验批质量验收记录钢结构分部〔子分部〕工程质量验收记录⒈钢结构制作〔安装〕焊接分项工程质量验收记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录4.钢结构零、部件加工分项工程质量验收记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录8.钢结构预拼装分项工程质量验收记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录检验批质量验收检查、测试及允许偏差记录2、钢结构分子〔子分部〕安全功能检查钢结构分部〔子分部〕安全功能检查记录和见证检测项目检查记录3、强制性条文检查强制性条文执行情况汇总表钢结构工程各标准强文检查记录4、施工日志(三)、工程质量保证资料⒈图纸会审、设计变更施工图会审记录洽商记录设计交底记录施工技术交底原材料、钢构件、配件进场验收汇总表原材料、钢构件、配件进场检查验收记录原材料、钢构件、配件合格证明文件汇总表原材料、钢构件、配件合格证明文件及出厂检验报告钢结构原材料、构件、配件检验报告、复检、复检报告汇总表钢结构原材料、构件、配件质量合格证明文件、检验报告钢结构原材料构件、配件、复检、复验报告焊接材料检验报告及复检、复验报告汇总表焊接材料合格证明文件、检验报告 (生产厂家提供)焊接材料复检、复验报告(复检复验单位提供)连接用紧固件质量合格证明文件检验报告及复检、复验报告汇总表紧固件质量合格证明文件及检验报告(生产厂家提供)扭剪型高强度螺栓连接副预拉力检验报告(检验单位提供)高强度大六角头螺栓连接副扭矩系数检验报告(检验单位提供)高强度螺栓连接摩擦同抗滑移系数试验报告(检验单位提供)螺栓球、焊接球、封板、锥头和套筒合格证及原材料质量证明文件检验报告及复检、复验报告汇总表压型金属材料板合格证明文件、检验报告(生产厂家提供)压型金属材料板复验报告(复验单位提供)防腐涂料、稀释剂、固化剂等合格证明文件及检验报告(生产厂家提供)防腐涂料、稀释剂、固化剂等复验报告(复验单位提供)防火涂料合格证明文件及检验报告(生产厂家提供)防火涂料复验报告(复验单位提供)4.施工记录〔检查记录〕施工记录〔检查记录〕汇总表一、二级焊缝内部缺陷探伤报告检查记录一、二级焊缝内部缺陷探伤报告(探伤部门提供)钢吊车梁〔桁架〕挠度检查记录钢结构防腐涂料涂装厚度检查记录钢结构防火涂料涂装厚度检查记录焊缝外观质量检查记录网架螺栓球节点高强螺栓连接质量检查记录柱脚及网架支座锚栓紧固检查记录柱脚及网架支座垫板〔块〕设置检查记录柱脚及网架支座二次灌浆质量检查记录其他有关施工记录、检查记录网架支点承载力试验报告(试验单位提供)钢屋架、钢梁、吊车梁等垂直和侧弯曲检测报告(检测单位提供)钢柱垂直度检测报告(检测单位提供)网架安装完成后桡度检测报告(检验单位提供)网架屋面工程完成后挠度检测报告(检验单位提供)单层〔多层及高层〕钢结构主体结构垂直度检测报告(检验单位提供)单层〔多层及高层〕钢结构主体结构整体平面弯曲检测报告(检验单位提供) 6.焊接工艺、新材料、新工艺应用焊接工艺评定报告(施工企业提供)焊接材料烘焙记录扭矩扳手标定记录(施工企业提供)钢零部件矫正成型工艺评定报告(施工企业提供)7.工程质量中间交接、工序交接及质量验收工程预检、预验收报验单钢结构子分部工程质量验收记录8．隐蔽验收检查记录隐蔽工程验收记录、汇总表钢另部件矫正成型检查〔隐蔽〕记录钢网架螺栓球内螺栓检查〔隐蔽〕记录结构外表质量和接缝处理隐蔽验收记录压型板与主体结构连接隐蔽验收记录压型板防腐涂料涂刷及密封隐蔽验收记录钢材外表锈蚀等级检查〔隐蔽〕记录钢材外表除锈质量检查〔隐蔽〕记录焊钉焊接根部焊脚质量检查〔隐蔽〕记录9．其他检查记录有关的其他检查记录、隐蔽记录(施工企业自制表格) 10．质量控制资料核查钢结构工程质量控制资料核查表。
钢结构工程资料内容及填写等要求
建筑钢结构分部（子分部）工程质量验收资料内容和应注意的有关方面建筑钢结构分部（子分部）工程质量验收资料内容和竣工验收应提交的资料根据国家《钢结构施工验收规范》GB50205-2001、《建筑工程施工质量验收统一标准》GB50300-2001的规定，并参照《建筑工程质量验收系列规范标准表格文本及填写说明》及《钢结构施工验收规范》GB50205-2001的主编所编写的《建筑钢结构施工手册》中的有关内容，对建筑钢结构分部（子分部）工程质量验收资料，应具有以下内容。
一、钢结构分部（子分部）工程质量验收项目名称、及其检验批验收项目的内容和合格的质量标准。
㈠质量验收项目名称1、分项工程检验批质量验收记录2、分项工程质量验收记录3、分部（子分部）工程质量验收记录其中分项工程检验批质量验收是工程验收的最小单元，也是最重要、最基本的验收工作内容，是分项、分部，乃至单位工程的验收都建立在检验批质量验收合格的基础之上。
１㈡检验批质量验收项目的内容及合格的质量标准1、检验批质量验收项目内容分为14项⑴构件焊接；⑵焊钉焊接；⑶普通紧固件连接；⑷高强度螺栓连接；⑸钢结构零件及部件加工；⑹钢网架零部件加工；⑺构件组装；⑻预拼装；⑼单层钢结构安装；⑽多层及高层钢结构安装；⑾网架结构安装；⑿压型金属板；⒀防腐涂料；⒁防火涂料。
2、分项工程检验批质量检查的合格标准（规范4页；GB50300，P7）⑴主控项目必须全部符合规范规定，不允许有不符合要求的检验结果（主控项目是对检验批质量有决定影响的项目，如达不到要求，该检验批质量就不合格）。
⑵一般项目其检验结果应有80%及以上的检查值符合规范的合格标准，其余20%的超差值不应超过其允许偏差值的1.2倍。
⑶具有完整的施工操作依据，质量检查记录、质量证明文件等资料２应完整。
3、检验批质量的合格依据⑴检验批质量检查记录及有关试验、复验等检测报告、构件制作和安装自检记录，质量证明文件等资料是检验批质量合格的基本依据。
钢结构竣工资料范本[1].doc
![钢结构竣工资料范本[1].doc](https://img.taocdn.com/s3/m/33745392c850ad02df8041a8.png)
其它检验项目的检测报告及隐蔽工程项目检查验收记录汇总表
扭剪型高强度螺栓预拉力、高强度大六角头螺栓扭矩系数复验报告
高强度螺栓连接摩擦面抗滑移系数复验报告
网架节点承载力试验报告
一、二级焊缝内部缺陷探伤报告
焊缝（主控项目和一般项目）的外观质量及焊缝尺寸检查记录
序号
编号
名称
页码
备注
高强度螺栓施工中终拧扭矩（梅花头）检查记录
2.2工程特点
本工程工期紧，为了确保质量，短期工程，采取工厂制作，现场安装。
2.3施工现场条件
该工程三通一平基本搞好，达到进场施工条件。其供电点汲取点位置均已明确。
第三篇 施工部署
内容提要：
3．1施工组织
3. 2施工顺序
3. 3施工平面布置图
3. 4施工准备
3、施工部署
3. 1施工组织
为圆满完成工程项目，实现“高速度、高质量、高效益”目标，采取项目法施工，设立项目经理，由项目经理根据“高效、精干”的原则组织经理部，组织机构如下图示。
施工日记
GJ1.6
焊工合格证汇总表
GJ1.7
钢结构工程质量控制资料检查表
GJ1.8
有关安全及功能检验和见证检测项目检查记录
GJ1.9
钢结构工程观感质量检查记录
GJ2
钢结构工程质量控制资料
GJ2.1
原材料、成品质量合格证明文件和检验检测报告
GJ统表1
钢结构工程原材料、成品质量合格证明文件、检测报告、复试报告汇总表
GJ 3.5
零件及钢部件加工分项工程检验批质量验收记录
TJ统表2
钢构件组装分项工程质量验收记录
GJ 3.6
钢构件组装分项工程检验批质量验收记录
钢结构样板资料.doc
钢结构样板资料.doc 范本一：钢结构样板资料第一章：引言1.1 本的目的1.2 钢结构的定义和应用领域1.3 的范围和结构第二章：钢结构的基本概念2.1 钢结构的基本组成2.2 钢结构的基本特性2.3 钢结构的分类第三章：设计原则和要求3.1 钢结构设计的基本原则3.2 钢结构设计的基本要求3.3 钢结构设计的规范和标准第四章：钢结构的材料选择4.1 钢材的分类和特性4.2 钢材的选择原则4.3 钢材的标志和规格第五章：钢结构的设计流程5.1 钢结构的前期准备工作5.2 钢结构的总体设计5.3 钢结构的局部设计5.4 钢结构的详图设计5.5 钢结构的验收和评估第六章：钢结构施工与安装6.1 钢结构施工的准备工作6.2 钢结构施工的基本步骤6.3 钢结构施工的质量控制6.4 钢结构安装的注意事项第七章：钢结构的检测与维护7.1 钢结构的检测方法和要求7.2 钢结构的维护措施和周期7.3 钢结构的常见问题及处理方法第八章：钢结构的应用案例8.1 钢结构的工业建造案例8.2 钢结构的公共建造案例8.3 钢结构的桥梁建造案例第九章：附件罗列出本所涉及的附件如下：附件1：钢结构设计规范GB 50017-2022附件2：钢材标志和规格表格第十章：法律名词及注释罗列出本所涉及的法律名词及注释如下：1. 法律名词1：解释2. 法律名词2：解释范本二：钢结构样板资料第一章：引言1.1 本的目的和背景1.2 的编写目标和适合范围1.3 钢结构的定义和应用领域第二章：钢结构的基本概念2.1 钢结构的定义和特点2.2 钢结构的组成部份2.3 钢材的种类和特性第三章：钢结构设计原则和要求3.1 钢结构设计的基本原则3.2 钢结构设计的基本要求3.3 钢结构设计的规范和标准第四章：钢结构的材料选择和性能要求4.1 钢结构材料的选择依据4.2 钢结构材料的性能要求4.3 钢结构材料的质量控制第五章：钢结构的设计流程5.1 钢结构的总体设计5.2 钢结构的详细设计5.3 钢结构的图纸设计5.4 钢结构的验收和评估第六章：钢结构的施工与安装6.1 钢结构施工的准备工作6.2 钢结构施工的工序和方法6.3 钢结构安装的要点和注意事项6.4 钢结构施工的质量控制第七章：钢结构的检测与维护7.1 钢结构的检测方法和要求7.2 钢结构的维护周期和方法7.3 钢结构的常见问题及处理方法第八章：钢结构的应用案例8.1 工业建造中的钢结构应用案例8.2 公共建造中的钢结构应用案例8.3 桥梁工程中的钢结构应用案例第九章：附件罗列出本所涉及的附件如下：附件1：钢结构设计规范GB 50017-2022附件2：钢结构施工图样例第十章：法律名词及注释罗列出本所涉及的法律名词及注释如下：1. 法律名词1：解释2. 法律名词2：解释。
厂房钢结构工程资料(程序)
厂房钢结构工程资料★封面★目录【一、施工技术管理资料1、分包单位资质材料及企业业绩材料，2、钢结构工程概况3、开工报告4、施工组织设计5、项目部人员6、焊工合格证7、技术交底二、钢结构工程质量控制资料1、钢构件合格证及进场验收记录2、钢板质量证明文件3、钢管质量证明文件4、角钢质量证明文件5、圆钢质量证明文件6、C型钢质量证明文件7、焊接材料质量证明文件8、高强度螺栓质量证明文件9、彩钢板质量证明文件10、采光板质量证明文件11、保温棉质量证明文件12、防腐涂料质量证明文件13、防火涂料质量证明文件及企业资质材料，14、钢结构原材料检测报告（见证）15、钢结构无损检测报告（见证）16、高强度螺栓扭矩系数及抗滑移系数报告（见证）17、焊缝超声波检测报告（自检）18、钢材化学分析报告（自检）19、钢结构力学性能试验扌报告（自检）20、隐蔽工程检查验收记录21、钢零部件边缘加工施工记录22、钢零部件边缘加工施工记录23、扭力颁授标定及施工记录24、焊接材料烘焙记录25、钢柱垂直度检查记录示意图26、吊车梁挠度检查记录示意图27、二级焊缝探伤检查记录（强制性条文）28、钢结构防腐涂料涂装厚度检查记录（强制性条文）29、钢结构防火涂料涂装厚度检查记录（强制性条文）30、柱脚锚栓紧固检查记录31、焊缝外观质量及焊缝尺寸检查记录32、柱脚二次灌浆检查记录33、整体垂直度检查记录34、整体平面弯曲检查记录35、钢柱垂直度检查记录36、侧向弯曲检查记录37、防腐涂料厚度实测值检查记录38、防火涂料厚度实测值检查记录】★封面（GJ1钢结构工程施工技术管理资料）★分包单位资格报审表（A3.4）★公司企业资料★钢结构工程概况（GJ1。
1）★工程开工报审表（A1）★开工报告（TJ1。
6）★施工组织设计/方案报审表（A3.1）★施工组织设计、施工方案及审批（GJ1.4）★施工组织设计（吊装方案）★工程项目施工管理人员名单（TJ1.2）【证件】★焊工合格证汇总表（GJ1.6）【证件】★封面（GJ2钢结构工程质量控制资料）★材料（构配件）、设备进场使用报验单（A3.2）【钢构件】★钢构件进场验收汇总表（GJ2.2.1）【钢柱、抗风柱、钢梁、吊车梁】★钢构件进场验收记录【钢柱、抗风柱、钢梁、吊车梁】★钢构件合格证汇总表（GJ2。
钢结构工程基本知识介绍.(DOC)
一、名词解释1、设计施工图(蓝图）由设计单位编制的作为工程施工依据的技术图纸.2、施工详图（深化图）依据钢结构设计施工图和施工工艺技术要求，绘制的用于直接指导钢结构制作和安装的细化技术图纸。
钢结构施工详图作为制作、安装和质量验收的主要技术文件，其设计工作主要包括节点构造设计和施工详图绘制两项内容。
节点构造设计是以便于钢结构加工制作和安装为原则，对节点构造进行完善，根据结构设计施工图提供的内力进行焊接或螺栓连接节点设计，以确定连接板规格、焊缝尺寸和螺栓数量等内容；施工详图绘制主要包括图纸目录、施工详图设计总说明、构件布置图、构件详图和安装节点详图等内容。
钢结构施工详图的深度可参考国家建筑标准设计图集《钢结构设计制图深度和表示方法》03G102 的相关规定，施工详图总说明是对钢结构加工制作和现场安装需强调的技术条件和对施工安装的相关要求；构件布置图为构件在结构布置图的编号，包括构件编号原则、构件编号和构件表；构件详图为构件及零部件的大样图以及材料表；安装节点主要表明构件与外部构件的连接形式、连接方法、控制尺寸和有关标高等。
钢结构施工详图设计除符合结构设计施工图外，还要满足其他相关技术文件的要求，主要包括钢结构制作和安装工艺技术要求，以及钢筋混凝土工程、幕墙工程、机电工程等与钢结构施工交叉施工的技术要求。
3、临时措施在施工期间为了满足施工需求和保证工程安全而设置的一些必要的构造或临时零部件和杆件，如吊装孔、连接板、辅助构件等。
4、抗滑移系数高强度螺栓连接中,使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺栓预拉力之和的比值。
5、预变形为了使施工完成后的结构或构件达到设计几何定位的控制目标,预先进行的初始变形设置.6、预拼装为检验构件形状和尺寸是否满足质量要求而预先进行的试拼装。
7、高强度螺栓连接副高强度螺栓和与之配套的螺母垫圈的总称。
8、焊钉（栓钉）焊接将焊钉(栓钉)一端与板件（或管件)表面接触通电引弧待接触面熔化后给焊钉（栓钉)一定压力完成焊接的方法。
钢结构竣工资料表.doc
上海市建筑安装工程质量竣工资料钢结构安装工程钢结构工程目录A册施工组织设计、质量计划资料1、A-0目录2、A-1施工组织设计（质量计划）审批表3、A-2施工组织设计修改审批表4、A-3施工组织设计施工组织设计（总文档）编制依据工程概况施工总平面布置图工程量一览表质量、安全、文明施工工作目标现场管理人员组织架构及人员组成关键、特殊过程的识别和控制工程施工总进度计划表施工工艺和方法质量保证措施安全保证措施文明保证措施季节施工措施工程技术复核计划表隐蔽工程验收计划表主要机械设备计划表计量、测量仪器强制性检定、校验计划工程质量验收计划各施工阶段劳动组织表专项施组（安全用电，脚手架，物料提升机，垂直运输设备）5、A-4规范、标准规定的其它内容B册质量管理资料1、B-0-1目录2、B-0-2目录3、B-1建设工程质量人员从业资格审查表4、B-2建设工程特殊工种人员上岗证审查表5、B-3建设工程开工报告6、B-4建设工程复工报告7、B-5建设工程竣工报告8、B-6图纸会审设计交底纪要9、B-7技术核定单10、B-8设计变更通知11、B-9技术质量交底记录12、B-10工程技术复核单13、B-11建（构）筑物测量复核单14、B-12工程测量定位放线记录15、B-13隐蔽工程验收单16、B-14检查记录对接焊缝、完全熔透组合焊缝尺寸及外观质量检查记录T星、十字型、角接接头等熔透焊焊脚尺寸及外观质量部分焊透组合焊缝、角焊缝外形尺寸及外观质量检查记录二、三级焊缝外观质量检查记录（一）二、三级焊缝外观质量检查记录（二）烘培记录大六角头高强度螺栓施工质量检查记录扭剪型高强度螺栓施工质量检查记录钢结构普通坚固件连续质量检查记录焊钉焊接质量检查记录钢结构防火涂料涂层质量检查记录钢结构件涂料、涂层、干漆膜厚度、外观质量等检测记录单层钢结构基础轴线、标高复测记录杯口基础杯口尺寸检查记录钢柱（单层钢结构）安装几何尺寸检查记录吊车梁安装几何尺寸检查记录钢屋（托）架、桁及受压杆垂直角度和侧向弯曲安装几何尺寸检查记录墙架、檩条等次要构件安装几何尺寸检查记录钢平台、钢梯和防护钢栏杆安装几何尺寸检查记录屋面压型金属板安装几何尺寸检查记录墙面压型金属板安装几何尺寸检查记录单层钢结构安装有关检查项目质量检查记录现场安装焊缝组对间隙、安装焊缝坡口等检查记录单层钢结构整体垂直幅和整体平面弯曲值测量记录多层、高层的建筑物定位轴线、基础上柱定位轴线和标高等有关项目几何尺寸检查记录多层及高层钢结构主体结构整体垂直度和整体平面弯曲值检查记录高层（多层）钢结构底层柱安装几何尺寸检查记录多层及高层钢结构上层柱安装几何尺寸检查记录高层（多层）钢结构楼层梁压型板安装几何尺寸检查记录多层及高层钢结构主体结构总高度测量记录钢网架小拼单元几何尺寸检查记录钢网架中拼单位几何尺寸检查记录钢网架基础几何尺寸验收检测记录钢网架结构安装几何尺寸检查记录17、B-15工程质量一般事故报告表18、B-16工程质量重大事故报告表19、B-17施工日记20、B-18施工总结21、B-19竣工图（含设计修改通知）22、B-20规范、标准规定的其它内容C册质量保证资料1、C-0-1目录2、C-0-2目录3、C-1钢材质量证明书、复试报告汇总表4、C-2钢材质量证明书5、C-3钢材复验报告6、C-4钢筋焊接试验报告汇总表7、C-5钢筋焊接试验报告8、C-6高强度螺栓连接副及坚固件质量证明书、检验报告汇总表9、C-7高强度螺栓连接副质量证明书10、C-8高强度螺栓连接副检验报告11、C-9高强度螺栓连接副摩擦面抗滑移系数试验报告12、C-10普通螺栓证明书13、C-11普通螺栓复试报告14、C-12其它坚固件质量证明书15、C-13焊接球质量证明书、检验报告汇总表16、C-14焊接球质量证明书17、C-15焊接球检验报告18、C-16螺栓球质量证明书、检验报告汇总表19、C-17螺栓球质量证明书20、C-18螺栓球检验报告21、C-19封板、锥头、套筒质量证明书、检验报告汇总表22、C-20封板、锥头、套筒质量证明书23、C-21封板、锥头、套筒检验报告24、C-22焊接材料质量证明书、复试报告汇总表25、C-24焊接材料（焊条、焊丝、焊剂）质量证明书26、C-25重要钢结构采用的焊接材料复验报告27、C-26焊钉、瓷环质量证明书28、C-27焊接工艺评定报告29、C-28一、二级焊缝无损检测报告30、C-29防腐涂料、稀释剂、固化剂材料质量证明书31、C-30防火材料质量证明书32、C-31防火材料复验报告33、C-32橡胶垫质量证明书34、C-33金属构件质量证明书汇总表35、C-34金属构件质量证明书36、C-35压型金属板（泛水板、包角板和零配件、防火密封材料）质量证明书37、C-36压型金属板（泛水板、包角板和零配件、防火密封材料）检验报告38、C-37规范、标准规定的其它内容D册质量验收资料1、D-0目录2、D-1钢结构分部（子分部）工程质量验收记录3、D-2钢结构（网架）分部（子分部）工程有关安全及功能的检验和见证检测项目检查记录汇总表4、D-3钢结构分部（子分部）工程有关观感质量检验项目检查记录5、D-4分项工程质量验收记录6、D-5检验批质量验收记录020401-1-钢结构制作（安装）焊接工程检验批质量验收记录表020401-2-焊钉（栓钉）焊接工程检验批质量验收记录表020402-1-普通坚固件连接工程检验批质量验收记录表020402-2-高强度螺栓连接工程检验批质量验收记录表020403-1-钢结构零、部件加工工程检验批质量验收记录表020403-2-钢网架制作工程检验批质量验收记录表020404-单层钢构件安装工程检验批质量验收记录表020405-多层及高层钢构件安装工程检验批质量验收记录表020406-钢构件组装工程检验批质量验收记录表020407-钢构件预拼装工程检验批质量验收记录表020408-钢网架安装工程检验批质量验收记录表020409-压型金属板工程检验批质量验收记录表020410-防腐涂料涂装工程检验批质量验收记录表020411-防火涂料涂装工程检验批质量验收记录表7、D-6分项分部工程质量验收证明书8、D-7a质监机构签发的质量问题整改通知单9、D-7b质监机构签发的局部暂缓施工指令单10、D-8质量整改报告及复查意见11、D-规范、标准规定的其它内容A册施工组织设计、质量计划资料施工组织设计、质量计划资料施工组织设计（质量计划）审批表工程名称：建设单位：编制人：编制日期：施工组织设计修改审批表钢结构工程概况单位工程负责人：制表人：钢结构主管：审核：制表：钢结构工程技术复核计划表施工单位：制表人：编制日期：钢结构隐蔽工作验收计划表施工单位：制表人：编制日期：钢结构施工单位：制表人：日期：年月日钢结构制表人：制表日期：B册质量管理资料质量管理资料目录钢结构B-0-1质量管理资料目录钢结构B-1钢结构B-2 建设工程特殊工种上岗证审查表填表人：钢结构B-3本报告一式5份，经建设单位、监理单位、施工单位盖章后，各自留一份，开工后3天内报主管部门、公司各一份。
钢结构工程竣工资料目录
钢结构工程竣工资料目录钢结构工程竣工资料目录：一、开工报告：1.工程开工报审表；2.单位工程开工报告。
二、中标通知书：1.中标通知书。
三、建筑工程施工合同书：1.建筑工程施工合同；2.营业执照、资质证书、组织机构代码、税务登记证、安全生产许可证、管理人员资质证书、项目经理任命书、项目技术负责人任命书、项目质安员任命书、项目材料员委派书、特种作业证书。
四、钢结构施工组织设计：1.施工组织设计报审表；2.施工组织设计；3.吊装方案。
五、钢结构加工资料：1.探伤报告；2.建筑材料报审表；3.复检报告；4.合格证。
六、钢结构安装资料：1.卷内目录；2.单位工程质量竣工验收记录；3.主体结构分部工程质量验收报告；4.子分部工程资料验收报告；5.钢结构焊接分项工程质量验收记录；6.钢结构（钢构件）分项工程检验批质量验收记录（钢柱、钢梁各一张）；7.部分焊透组合焊缝、角焊缝外形尺寸及外观质量检查记录（分钢柱、钢梁各一张）；8.二、三级焊缝外观质量检查记录（钢柱、钢梁、系杆、撑杆、支撑、拉条、隅撑各一张）；9.焊接H型梁构件制作几何尺寸检查记录（钢柱、钢梁各一张）；10.钢构件组装（焊接连接组装）智联检查记录（钢柱、钢梁各一张）；11.钢结构工程很疯外观智联检查记录（钢柱、钢梁各一张）；12.钢构件外形尺寸主控项目检查记录（钢柱、钢梁各一张）；13.T形、十字形、角接接头等融投焊焊脚尺寸及外观质量（系杆、撑杆、支撑、拉条、隅撑共一张）；14.墙架、檩条、支撑系统构件制作外形尺寸检查记录（系杆、撑杆、支撑、拉条、隅撑共一张）；15.普通紧固件连接分项工程质量验收记录；16.钢结构（普通紧固件连接）分项工程检验批质量验收记录（C型钢与拉杆、钢梁与C型钢、钢柱与系杆各一张）；17.高强度螺栓连接分项工程质量验收记录；18.钢结构（高强度螺栓连接）分项工程检验批质量验收记录（钢柱与钢梁、钢梁与钢梁各一张）；19.高强度螺栓连接施拧记录；20.零部件分项工程质量验收记录；21.钢结构（零件及部件加工）分项工程检验批质量验收记录（钢柱、钢梁各一张）；22.钢结构零件及部件加工（剪切、气割）质量检查记录（钢柱、钢梁、系杆、撑杆、支撑、拉条、隅撑各一张）。
钢结构竣工资料完整版.doc
钢结构竣工资料完整版.doc文档模板范本：钢结构竣工资料完整版一、前言感谢您使用本文档模板，本文档旨在为您提供一套最新最全的钢结构竣工资料范本，方便您进行钢结构施工竣工验收工作，详情请见下文。
二、资料准备1. 设计文件：包括设计图纸、设计计算书、设计说明等。
2. 竣工图纸：包括钢结构工程完工图、钢结构构配件图等。
3. 竣工验收报告：包括钢结构竣工验收报告、质量验收记录等。
4. 材料证明文件：包括钢材、焊材、螺栓等的进货证明及质量保证书。
5. 焊接材料及焊接工艺的证明文件：包括焊材检验报告、焊接工艺评定证明等。
6. 质量检测报告：包括非破坏检测、破坏检测等质量检测报告。
7. 竣工验收证明文件：包括雨水、污水、消防、通风、电气等各项结构安装、验收、试运行的证明文件。
8. 安全生产、环保和跟踪维护等方面的文件资料。
三、钢结构竣工验收资料范例1. 设计文件1.1 设计图纸1.1.1 结构平面布置图结构平面布置图是钢结构设计的首先设计图纸，用以确定各部位构件的位置和连接方式。
具体内容包括结构平面图纸范例、结构局部放大图、构配件图等等。
1.1.2 结构节点图结构节点图是由结构平面布置图和节点细部连接图组成的。
其作用是为确定结构系统的连接方式，从而确定节点的强度、稳定性和刚度等重要技术指标。
节点细部连接图是钢结构设计的一个重要部分。
1.1.3 组装图钢结构设计中组装图是用于描述各部分构件的组装要求和方法，具体包括：构件的标识、长度、数量、位置和数量。
1.1.4 桥墩图桥墩图是桥梁结构的重要设计图纸，其作用是确定桥墩的设计参数和尺寸。
由于桥墩在钢结构工程中发挥了重要的作用，因此其设计也需要采取一系列的技术手段。
1.2 设计计算书设计计算书是钢结构设计过程中最重要的资料之一，其作用是给出结构的承重能力和稳定性等技术指标。
其包括设计计算内容、结构计算参数、构件配筋、弯曲扭曲设计、接头的设计等重要参数。
1.3 设计说明设计说明是对钢结构设计的详细解释和说明书，其介绍了设计的目的、设计内容和各项技术指标等。
(完整版)钢结构资料全套表格(最全).docx
xxx工程竣工验收资料xxx钢构工程有限公司2011 年 7 月xxxxxxxxx有限公司xxxxxx 工程竣验收资料目录一、技术资料 .......................... ..3-100二、质保资料............................101-123三、安装资料............................124-165四、验收资料.............................166-169xxx 工程技术资料施工单位：xxx 钢构工程有限公司工程开工报审表工程名称： xxxxxx 工程编号：致：xxxxxx 有限公司（建设单位）xxxxxx有限公司（监理单位）我单位承担xxxxxx 工程，已完成了以下各项任务，特此申请施工，请核查并签发开工指令。
1、施工组织设计（方案）已审批2、劳动力按计划进场3、机械设备已进场4、现场管理人员已到位5、开工前的各种手续已办妥特此申请开工，请批准。
承包单位（章）：xxxxx 钢构工程有限公司项目经理： xxxx日期：总监理工程师审查意见：监理工程师日期本表一式三份，业主、监理单位、承包商各一份。
工程开工报告工程名称xxxxxxx 工程结构类型门式刚架建设单位xxxxx 工程有限公司电话： xxxxx联系人xxx施工单位xxxx 工程有限公司电话： xxxxx项目经理xxx设计单位电话：联系人监理单位电话：现场监理工程地址xxxx 区现场电话建筑面积xxxx ㎡其中：地下建筑：地面建筑：（㎡）合同造价其中：土建：装修：安装：园林绿化：（万元）开工日期2011 年月日计划竣工日期年月日建筑工程施工许可证签发单位及编号各项准备工作已全部落实：1、施工进度计划报审表；施工准备2、施工测量放线报验单。
安全措施落实情况施工单位（签章）申请开工2011 年月日监理（建设）单位签章年月日本报告一式四份，经监理（建设）单位、施工单位盖章后，监理（建设）、施工、设计、行业主管部门各执一份。
钢结构需要资料
工程主体结构验收应提交的资料一、结构实体资料1、图纸会审记录2、质量、安全监督交底记录3、地基处理资料4、地基验槽记录5、基桩检测报告6、主体结构分部工程质最验收报告7、钢筋后锚固抗拔检测报告8、水泥出厂合格证明、进场检验报告9、砖出厂合格证明、进场检验报告10、钢材出厂合格证明、进场检验报告11、钢材连接试验报告，焊条(剂)、连接出厂合格证12、砼、砂浆配合比通知单，砂、石检验报告13、砼试块试验报告、砼抗渗试验报告14、砼同条件养护试块试验报告15、砂浆试块试验报告16、砼、砂浆强度评定表17、沉降观测记录18、钢筋保护层检测报告及处理意见19、板厚检查表20、设计变更通知单、工程技术核定单、材料代用签证单21、停、复工通知单及整改完成报告22、质量问题（事故）处理资料二、工程建设各方责任主体行为资料建设单位：1、房地产开发公司资质证书2、建设工程质量安全监督证书3、建筑工程施工许可证4、建设工程规划许可证（通知）5、建设工程委托监理合同6、施工图设计文件审查意见及设计回复意见7、建设工程施工图设计文件合格批准书勘察、设计单位:1、单位资质2、省外企业入川备案登记监理单位:1、单位资质2、外地监理公司入攀登记3、工程项目监理资格审查表4、总监、监理工程师、监理员上岗证5、建设工程质量安全能力考核合格证6、监理规划、监理细则7、旁站监理方案、旁站监理记录8、对施工组织设计的安全技术措施、专项方案、进场材料、设备的审查、签证资料9、监理日志（应记录质量、安全问题及处理结果）施工单位:1、单位资质2、外地施工企业入攀备案登记3、安全生产许可证4、工程施工中标通知书5、施工现场管理人员资格证（项目经理、项目技术负责人、施工员、质量员、安全员）6、企业主要负责人和安全管理人员能力考核证（法人、项目经理、安全员）7、继续再教育考核合格证（项目经理、安全员、质检员）8、特种作业人员操作证：起重机械操作（司机、指挥、司索）、电工作业、金属焊接（切割）作业、建筑登高架设作业等9、施工组织设计、专项施工方案（高边坡、深基坑、脚手架、模板、塔机、临电等）。
钢结构工程需要提供资料
钢构造工程质量检验及完工查收资料根本内容序份检查地址一、需要检验资料名称号数钢构造加工施工现厂场1质量保证资料目录√2技术交底记录√√3扭矩扳手标定记录√4高强度螺栓施工记录〔终拧扭矩〔梅花头〕检查记录等〕√5钢构造改正施工记录√√6钢零零件边沿加工施工记录√7钢吊车梁〔桁架〕挠度检查记录；钢屋架、桁架、钢梁、√吊车梁等垂直度和侧向曲折检测报告8网架节点承载实验报告√9单层〔多层及高层〕钢构造主体构造整体垂直度检测报告√10钢构工程使用原资料进场有关工程检查记录√11特种工上岗证书〔复印件〕√√12焊接工艺评定报告√13焊缝的焊前预热、焊后热办理工艺评定记录√14钢构造〔零件及零件加工〕分项工程质量查收记录√15钢构造〔构件组装〕分项工程质量查收记录√√16钢构造〔构件焊接〕分项工程质量查收记录√17钢构件抛丸除锈质量检查记录√18钢构造〔防腐涂料涂装〕分项工程质量查收记录√√19钢构造〔防火涂料涂装〕分项工程质量查收记录√20钢构造〔预拼装〕分项工程质量查收记录√√21钢构件外形尺寸主要工程检查记录〔柱、梁、支撑、桁架√等〕22对接焊缝、完整熔透组合焊缝尺寸及外观质量检查记录√23局部焊透组合焊缝、角焊缝外形尺寸及外观质量检查记录√24焊接资料的烘熔记录〔焊条〕√√25墙架、檩条、支撑系统构件制作外形尺寸检查记录√26钢构造预拼装主控工程检查记录〔梁、桁架〕√27钢构造预拼装主控工程检查记录〔多节柱、管构件〕检测√记录27钢构造分部〔子分部〕工程有关安全及功能的检验和目睹√检测工程记录汇总表28钢构造分部〔子分部〕工程观感质量检查记录√√序份检查地址二、完工需要资料名称钢构造加工施工现号数厂场1钢构造工程概略√2施工组织设计、施工方案及审批文件√优选3图纸设计更改、会审记录√4质量保证资料目录√√5钢构件出厂合格证√6原〔辅〕资料质量合格证明书〔包含钢材、焊条、焊剂、√焊丝、油漆等〕7超声波探伤检测报告〔第三方复检报告〕√8摩擦面抗滑移系数试验报告〔第三方复检报告〕√9原资料力学性能检测报告〔第三方复检报告〕√10重要钢构造采纳的焊接资料检测报告〔第三方复检报告〕√√11高强度螺栓扭矩系数复检〔第三方复检报告〕√12钢构造〔零件及零件加工〕分项工程检验批质量查收记录√13钢构造〔构件组装〕分项工程检验批质量查收记录√14钢构造〔构件焊接〕分项工程检验批质量查收记录√15钢构造〔防腐涂料涂装〕分项工程检验批质量查收记录√√16钢构造〔防火涂料涂装〕分项工程检验批质量查收记录√17钢构造〔预拼装〕分项工程检验批质量查收记录√√18墙架、檩条、压型钢板等屋面资料合格证及质量保证书〔包√√括镀锌量等〕19钢吊车梁〔桁架〕挠度检查记录；钢屋架、桁架、钢梁、√吊车梁等垂直度和侧向曲折检测报告地脚螺栓力学性能检测〔注：检查产品的质量合格证明文20件、中文标记及检验报告等，假如没有检验报告由承包商√拜托第三方检测〕21隐蔽工程检查记录√注：1.施工现场的检验及竣薪资料由湖南和天现场工程部最后确。
钢结构完整的竣工资料
钢结构完整的竣工资料随着城市建设的不断发展，越来越多的高层建筑、桥梁、轻轨等工程采用了钢结构的建筑技术，其优点之一就是施工周期短、质量稳定、可持续性强。
钢结构作为一种新型建筑技术，在施工中不仅有其独特的要求，也涉及到相对应的完工资料。
那么在钢结构建筑竣工之后，什么样的资料则需要整理呢？一、竣工验收资料钢结构建筑在进行竣工验收时，需要提交的资料是相对复杂的，包括如下几方面的资料：工程质量保证书、竣工验收申请书、钢结构建筑施工图、勘察、设计、施工、监理、检验等各项工作报告、工程竣工验收报告、工程质量验收意见书、施工组织设计（施工图）等。
钢结构建筑竣工资料中，其中最为重要的是工程竣工验收报告。
这是一份综合评价报告，通过该报告的性质、范围和流程等，最终确定该建筑是否符合相关技术规范、标准和法律法规，是否达到设计要求和使用功能等缺陷。
其次是钢结构建筑施工图和施工组织设计（施工图），这两份文件对后期维护和日常管理将起到重要的作用，是施工过程中建筑工程管理的标志性资料，对于后期可能出现的整改、施工等工作均有非常明确的规范。
二、钢构件检测资料在钢结构建筑中，钢构件检测资料是非常重要的一项资料。
在钢结构的焊接工程中，焊缝质量是否达标将直接关系到钢结构的安全性和稳定性。
因此，在施工过程中，需要进行焊接缺陷的探伤检测和焊缝清理。
在施工质量达到标准要求的情况下，验收检测人员会对钢构件进行抽样、取样等检测，确保每一个钢构件的物理力学性能、化学成分等指标都达到预设标准。
三、项目资料档案在钢结构建筑竣工中，项目资料档案的整理也是一项非常重要的工作。
项目资料档案记录了整个项目从初步设计阶段到施工竣工的各个阶段所产生的文献和资料，包括图纸、计算书、施工组织设计、水土保持方案、装置质量说明书、施工计划、招标文件和中标文件、施工现场监测数据等资料。
通过资料档案整理工作，可以为后期工程管理、维护、整改等工作提供有力的依据，为营造一个安全、高效的施工环境和管控体系提供有效的支持。
