51单片机串口通信程序详解
51单片机的串口通信程序(C语言)
51单片机的串口通信程序(C语言) 51单片机的串口通信程序(C语言)在嵌入式系统中，串口通信是一种常见的数据传输方式，也是单片机与外部设备进行通信的重要手段之一。
本文将介绍使用C语言编写51单片机的串口通信程序。
1. 硬件准备在开始编写串口通信程序之前，需要准备好相应的硬件设备。
首先，我们需要一块51单片机开发板，内置了串口通信功能。
另外，我们还需要连接一个与单片机通信的外部设备，例如计算机或其他单片机。
2. 引入头文件在C语言中，我们需要引入相应的头文件来使用串口通信相关的函数。
在51单片机中，我们需要引入reg51.h头文件，以便使用单片机的寄存器操作相关函数。
同时，我们还需要引入头文件来定义串口通信的相关寄存器。
3. 配置串口参数在使用串口通信之前，我们需要配置串口的参数，例如波特率、数据位、停止位等。
这些参数的配置需要根据实际需要进行调整。
在51单片机中，我们可以通过写入相应的寄存器来配置串口参数。
4. 初始化串口在配置完串口参数之后，我们需要初始化串口，以便开始进行数据的发送和接收。
初始化串口的过程包括打开串口、设置中断等。
5. 数据发送在串口通信中，数据的发送通常分为两种方式：阻塞发送和非阻塞发送。
阻塞发送是指程序在发送完数据之后才会继续执行下面的代码，而非阻塞发送是指程序在发送数据的同时可以继续执行其他代码。
6. 数据接收数据的接收与数据的发送类似，同样有阻塞接收和非阻塞接收两种方式。
在接收数据时，需要不断地检测是否有数据到达，并及时进行处理。
7. 中断处理在串口通信中，中断是一种常见的处理方式。
通过使用中断，可以及时地响应串口数据的到达或者发送完成等事件，提高程序的处理效率。
8. 串口通信实例下面是一个简单的串口通信实例，用于在51单片机与计算机之间进行数据的传输。
```c#include <reg51.h>#include <stdio.h>#define BAUDRATE 9600#define FOSC 11059200void UART_init(){TMOD = 0x20; // 设置定时器1为模式2SCON = 0x50; // 设置串口为模式1，允许接收TH1 = 256 - FOSC / 12 / 32 / BAUDRATE; // 计算波特率定时器重载值TR1 = 1; // 启动定时器1EA = 1; // 允许中断ES = 1; // 允许串口中断}void UART_send_byte(unsigned char byte){SBUF = byte;while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志位}unsigned char UART_receive_byte(){while (!RI); // 等待接收完成RI = 0; // 清除接收完成标志位return SBUF;}void UART_send_string(char *s){while (*s){UART_send_byte(*s);s++;}}void main(){UART_init();UART_send_string("Hello, World!"); while (1){unsigned char data = UART_receive_byte();// 对接收到的数据进行处理}}```总结：通过以上步骤，我们可以编写出简单的51单片机串口通信程序。
51单片机串口工作方式0和1解析
方式 0 用于扩展并行 I/O口 例2：用 8031 的串口外接 1 个并入串出移位寄存器 芯片 CD4014 扩展为 8 位并行输入口，并口 接 8 个开关量输入，开关 K 闭合时有效。
• 电路图
8031
RXD TXD P1.1 DATA CLK P//S
CD4014
K
P1.0
方式 0 用于扩展并行 I/O口
• 电路图
8031
RXD TXD P1.0 DATA CLK
CD4094
TBS
方式 0 用于扩展并行 I/O口
• 编程
ORG 0000H LJMP MAIN ORG 0023H LJMP SBR MAIN: MOV SCON，#00H; 方式 0，TI = 0 SETB EA SETB ES MOV A，#80H ; 初值，左边 LED 亮 CLR P1.0 ; CD4094 输出并口关闭 MOV SBUF，A ; 数据传出，产生中断 LOOP: SJMP $
RXD
7.1.1 串行口控制寄存器SCON b7 b6 b5 b4 b3 b2 b1 TI b0 RI
SM0 SM1 SM2 REN TB8 RB8
9FH 9EH 9DH 9CH 9BH 9AH 99H 98H
SM0、SM1 —— 串行接口工作方式定义位
• SM0、SM1 = 00 —— 方式 0，8位同步移位寄存器 • SM0、SM1 = 01 —— 方式 1，10 位异步接收发送 • SM0、SM1 = 10 —— 方式 2，11 位异步接收发送 • SM0、SM1 = 11 —— 方式 3，11 位异步接收发送 注意: 方式 0 的特点，方式 2、方式 3 的差异
写入SBUF后自动开始发 送
MCS-51单片机串口编程及应用介绍
起 始 位
数
据 位
校 验 位
停 止 位
异步通信的帧格式
二、同步通信传送方式
同步传送：以同步字符 同步传送：以同步字符SYN开始连续发 开始连续发 再以同步字符结束， 送，再以同步字符结束，时钟信号同时发 适用高速、大容量的数据传送。 送。适用高速、大容量的数据传送。
开始 同步字符 同步字符 数据段 同步字符 结束 同步字符
工作原理： 工作原理： 发送：CPU执行 执行MOV SBUF,A，将数据送入SBUF SBUF。 发送：CPU执行MOV SBUF,A，将数据送入SBUF。 发送控制器按波特率发生器（定时器构成） 发送控制器按波特率发生器（定时器构成）提供的时钟速 率将SBUF中的数据一位、一位从TXD输出，发送结束时， SBUF中的数据一位 TXD输出 率将SBUF中的数据一位、一位从TXD输出，发送结束时，置 TI=1。 TI=1。 接收：接收控制器按波特率发生器提供的时钟速率从RXD引 接收：接收控制器按波特率发生器提供的时钟速率从RXD引 RXD 脚一位一位接收数据，当收到一个完整字符时，装入SBUF 脚一位一位接收数据，当收到一个完整字符时，装入SBUF 中，同时置RI=1，通知CPU，CPU执行MOV A,SBUF，将数据读 同时置RI=1，通知CPU，CPU执行MOV A,SBUF， RI=1 CPU 执行 入累加器A 入累加器A。 注意：由于SBUF具有双缓冲作用，它可以在CPU读入之前 注意：由于SBUF具有双缓冲作用，它可以在CPU读入之前 SBUF具有双缓冲作用 CPU 开始接收下一数据， CPU应在下一数据接收完毕前读取 开始接收下一数据， CPU应在下一数据接收完毕前读取 SBUF内容 由于串口的接收、发送各自独立， 内容。 SBUF内容。由于串口的接收、发送各自独立，所以可同时发 送及接收，即可以实现全双工通讯。 送及接收，即可以实现全双工通讯。
51单片机串行通信接口
工 作 方 式 选 择 位
多允 机许 通接 信收 控控 制制 位位
发 接发接 送 收送收 数 数中中 据 据断断 第 第标标 九 九志志 位位
北京交通大学
18
各位功能说明如下： SM0 SM1：串口工作方式选择位
00 方式0: 同步移位寄存器 波特率=主振频率/12
01 方式1: 8位异步，波特率可变
⑵在双机通信中，该位作为奇偶校验位； ⑶在多机通信中用来表示D7-D0是地址帧或数据帧
即：
D8＝0：表示数据帧； D8＝1：表示地址帧
北京交通大学
20位是接收到的第９位数据。 方式1，SM2=0，停止位。方式0，不用。
⑵在多机通信中是地址帧（RB8=1）和数据帧 （RB8=0）的标识位。
北京交通大学
34
方式2、3的区别是：波特率设置不同 方式2的波特率是固定的。即：
波特率=fosc/32或fosc/64 方式3的波特率是可变的。即：
波特率 2smod
fosc
32 12 (256 X )
X
256
fosc (2s mod ) 384 波特率
北京交通大学
35
表1 波特率与时间常数
第6章 串行通信接口
本章主要内容 • 串行数据通信基本原理 • MCS-51单片机串行口 • 串行口应用举例
北京交通大学
1
一、串行数据通信基本原理
计算机的两种方式数据传送：并行和串行
并行传送的特点：
各数据位同时传送，传送速度快、效率高。
但需要的数据线多，因此传送成本高。并行数据
传送的距离通常小于30米。
3.直到停止位到来之后把它送入到RB8中，并 置位RI，通知CPU从SBUF取走接收到的一个字符。
MC51单片机与PC 机的串口通信
单片机与PC 机的串口通信这一讲将介绍单片机上的串口通信。
通过该讲，读者可以掌握单片机上串口的工作原理和如何通过程序来对串口进行设置，并根据所给出的实例实现与PC 机通信。
一、原理简介51 单片机内部有一个全双工串行接口。
什么叫全双工串口呢？一般来说，只能接受或只能发送的称为单工串行；既可接收又可发送，但不能同时进行的称为半双工；能同时接收和发送的串行口称为全双工串行口。
串行通信是指数据一位一位地按顺序传送的通信方式，其突出优点是只需一根传输线，可大大降低硬件成本，适合远距离通信。
其缺点是传输速度较低。
与之前一样，首先我们来了解单片机串口相关的寄存器。
SBUF 寄存器：它是两个在物理上独立的接收、发送缓冲器，可同时发送、接收数据，可通过指令对SBUF 的读写来区别是对接收缓冲器的操作还是对发送缓冲器的操作。
从而控制外部两条独立的收发信号线RXD（P3.0）、TXD（P3.1），同时发送、接收数据，实现全双工。
串行口控制寄存器SC ON（见表1）。
表1 SCON寄存器表中各位（从左至右为从高位到低位）含义如下。
SM0 和SM1 ：串行口工作方式控制位，其定义如表2 所示。
表2 串行口工作方式控制位其中，fOSC 为单片机的时钟频率；波特率指串行口每秒钟发送（或接收）的位数。
SM2 ：多机通信控制位。
该仅用于方式2 和方式3 的多机通信。
其中发送机SM2 ＝1（需要程序控制设置）。
接收机的串行口工作于方式2 或3，SM2=1 时，只有当接收到第9 位数据（RB8）为1 时，才把接收到的前8 位数据送入SBUF，且置位RI 发出中断申请引发串行接收中断，否则会将接受到的数据放弃。
当SM2=0 时，就不管第位数据是0 还是1，都将数据送入SBUF，并置位RI 发出中断申请。
工作于方式0 时，SM2 必须为0。
REN ：串行接收允许位：REN =0 时，禁止接收；REN =1 时，允许接收。
TB8 ：在方式2、3 中，TB8 是发送机要发送的第9 位数据。
51单片机串口通信程序。。含详细例子
4.//////////////// /////////////////////////////////////////////////////////
pw.fpReadSign(); SendData();//通知上位机，送出读出器件特征字 }
void Erase()//擦除器件 {
pw.fpErase(); SendData();//通知上位机，擦除了器件 }
void Write()//写器件 {
BYTE n; pw.fpInitPro();//编程前的准备工作 SendData();//回应上位机表示进入写器件状态，
{
unsigned char c;
TMOD = 0x20; // 定时器 1 工作于 8 位自动重载模式, 用于产生波特率
TH1=(unsigned char)(256 - (XTAL / (32L * 12L * baudrate)));
TL1=(unsigned char)(256 - (XTAL / (32L * 12L * baudrate))); SCON = 0x50; PCON = 0x00; TR1 = 1; IE = 0x00; // 禁止任何中断 while(1) {
///////////////////////////////////////////////////////////////////////////////// //所支持的 FID,请在这里继续添加
///////////////////////////////////////////////////////////////////////////// extern void PreparePro00();//FID=00:AT89C51 编程器 extern void PreparePro01();//FID=01:AT89C2051 编程器 extern void PreparePro02();//FID=02:AT89S51 编程器
51单片机串口通信(相关例程)
51单片机串口通信(相关例程) 51单片机串口通信(相关例程)一、简介51单片机是一种常用的微控制器，它具有体积小、功耗低、易于编程等特点，被广泛应用于各种电子设备和嵌入式系统中。
串口通信是51单片机的常见应用之一，通过串口通信，可以使单片机与其他外部设备进行数据交互和通信。
本文将介绍51单片机串口通信的相关例程，并提供一些实用的编程代码。
二、串口通信基础知识1. 串口通信原理串口通信是通过串行数据传输的方式，在数据传输过程中，将信息分为一个个字节进行传输。
在51单片机中，常用的串口通信标准包括RS232、RS485等。
其中，RS232是一种常用的串口标准，具有常见的DB-9或DB-25连接器。
2. 串口通信参数在进行串口通信时，需要设置一些参数，如波特率、数据位、停止位和校验位等。
波特率表示在单位时间内传输的比特数，常见的波特率有9600、115200等。
数据位表示每个数据字节中的位数，一般为8位。
停止位表示停止数据传输的时间，常用的停止位有1位和2位。
校验位用于数据传输的错误检测和纠正。
三、串口通信例程介绍下面是几个常见的51单片机串口通信的例程，提供给读者参考和学习：1. 串口发送数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_SendChar(unsigned char dat){SBUF = dat; // 发送数据while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志}void main(){UART_Init(); // 初始化串口while (1){UART_SendChar('A'); // 发送字母A}}```2. 串口接收数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_Recv(){unsigned char dat;if (RI) // 检测是否接收到数据{dat = SBUF; // 读取接收到的数据 RI = 0; // 清除接收中断标志// 处理接收到的数据}}void main(){UART_Init(); // 初始化串口EA = 1; // 允许中断ES = 1; // 允许串口中断while (1)// 主循环处理其他任务}}```3. 串口发送字符串```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_SendString(unsigned char *str){while (*str != '\0')SBUF = *str; // 逐个发送字符while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志str++; // 指针指向下一个字符}}void main(){UART_Init(); // 初始化串口while (1){UART_SendString("Hello, World!"); // 发送字符串}}```四、总结本文介绍了51单片机串口通信的基础知识和相关编程例程，包括串口发送数据、串口接收数据和串口发送字符串。
51单片机串口通信程序。。含详细例子
{ P3_4=0; P3_3=1;
} void RstPro()//编程器复位 {
pw.fpProOver();//直接编程结束 SendData();//通知上位机，表示编程器就绪，可以直接用此函数因为协议号（ComBuf[0]）还没被修改，下同 }
void ReadSign()//读特征字 {
} void serial () interrupt 4 using 3 //串口接收中断函数 {
if (RI) { RI = 0 ; ch=SBUF; read_flag= 1 ; //就置位取数标志 }
} main()
{ init_serialcom(); //初始化串口 while ( 1 ) { if (read_flag) //如果取数标志已置位，就将读到的数从串口发出 { read_flag= 0 ; //取数标志清 0 send_char_com(ch); } }
while(RI == 0); RI = 0; c = SBUF; // 从缓冲区中把接收的字符放入 c 中 SBUF = c; // 要发送的字符放入缓冲区 while(TI == 0); TI = 0; } }
4.//////////////// /////////////////////////////////////////////////////////
SendData(); } else break;//等待回应失败 } pw.fpProOver();//操作结束设置为运行状态 ComBuf[0]=0;//通知上位机编程器进入就绪状态 SendData(); }
void Lock()//写锁定位
{
pw.fpLock();
SendData();
51单片机串口多机通信的实现和编程
51 单片机串口多机通信的实现和编程
一、51 单片机的主从模式，首先要设定工作方式3：(主从模式+波特率可变)
SCON 串口功能寄存器：SM0=1;SM1=1(工作方式3)
注：主机和从机都要为工作方式3。
【工作方式2 (SM0 SM1 :1 0)：串行口为11 位异步通信接口。
发送或接收
一帧信息包括1 位起始位0、8 位数据位、1 位可编程位、1 位停止位1。
发
送数据：发送前，先根据通信协议由软件设置TB8 为奇偶校验位或数据标识位，然后将要发送的数据写入SBUF，即能启动发送器。
发送过程是由执行任何一条以SBUF 为目的寄存器的指令而启动的，把8 位数据装入SBUF，
同时还把TB8 装到发送移位寄存器的第9 位上，然后从TXD(P3.1)端口输出
一帧数据。
接收数据：先置REN=1，使串行口为允许接收状态，同时还要将RI 清0。
然后再根据SM2 的状态和所接收到的RB8 的状态决定此串行口在
信息到来后是否置R1=1，并申请中断，通知CPU 接收数据。
当SM2=0 时，
不管RB8 为0 还是为1，都置RI=1，此串行口将接收发送来的信息。
当
SM2=1 时，且RB8=1，表示在多机通信情况下，接收的信息为地址帧, 此时
置RI=1,串行口将接收发来的地址。
当SM2=1 时，且RB8=0，表示在多机通
信情况下，接收的信息为数据帧, 但不是发给本从机的，此时RI 不置为1，。
51单片机串口通信程序
51单片机串口通信程序51单片机是我国自主研发的一款微控制器，在国内广泛应用于各种电子设备中。
在很多应用场景中，需要通过串口进行通信，以实现数据传输。
本文将介绍51单片机串口通信程序的编写方法。
一、串口介绍串口是一种通信接口，用于在电子设备之间传输数据。
其主要特点是一条通信线路同时只能传输一位数据，因此称为串口。
串口和并口属于不同的通信接口标准。
串口的优点是具有通信距离远、传输速率快、可靠性高等优点，因此广泛应用于各种场合中。
串口有两种工作模式：同步模式和异步模式。
在实际应用中，异步串口通信更为常见。
二、异步串口通信原理在异步串口通信中，数据的传输是通过发送端和接收端的时钟信号不同步实现的。
在发送数据时，发送端会发出一个起始位，接下来是数据位，最后是一个或多个停止位。
在接收端，当检测到起始位时，开始接收数据。
根据通信协议，在接收完数据位后，接收端会判断是否正确，然后再结束本次通信。
1. 硬件连接在51单片机和电脑之间进行串口通信，需要用到串口转USB线。
将串口转USB线的TxD接口与51单片机的P3.1接口相连，RxD接口与P3.0接口相连。
此外，需要一个5V的电源供给51单片机。
2. 准备工作在编写程序之前，需要进行一些准备工作：（1）将P3口设为外部中断P3口的最低2位是外部中断的2个输入端，需要将它们设为中断输入。
EA=1;EX0=1;（2）设置波特率串口通信需要设置波特率。
常见的波特率有9600、19200、38400等。
对应的波特率常数为0xFD、0xFA、0xF4等。
TH1=0xFD;//波特率9600（3）使能串口中断在发送和接收数据时，会不断产生中断，需要将中断使能。
ES=1;//允许串口中断3. 编写程序（1）发送数据void SendData(unsigned char SendBuff[],unsigned int ULength){unsigned int i;for(i=0;i<ULength;i++){SBUF=SendBuff[i];//发送数据while(TI==0); //等待，直到发送完成TI=0;}}（2）接收数据（3）主函数TMOD|=0x20;//定时器1工作方式2TH1=0xFD;//波特率9600TR1=1;//打开定时器1SCON=0x50;//串口方式1,8位数据,无校验,1停止位EA=1;//开总中断ES=1;//开串口中断while(1){SendData(pSendData,4);//发送数据 RecvData(pRecvData,4);//接收数据if(pRecvData[0]=='K'){P0=0x01;//点亮LED}else{P0=0x00;//关闭LED}}}四、总结。
51单片机模拟串口通讯
论坛新老朋友们。
祝大家新年快乐。
在新的一年开始的时候，给大家一点小小的玩意。
工程师经常碰到需要多个串口通信的时候，而低端单片机大多只有一个串行口，甚至没有串口。
这时候无论是选择高端芯片，还是更改系统设计都是比较麻烦的事。
我把以前搞的用普通I/O口模拟串行口通讯的程序拿出来，供大家参考，希望各位兄弟轻点拍砖。
基本原理：我们模拟的是串行口方式1.就是最普通的方式。
一个起始位、8个数据位、一个停止位。
模拟串行口最关键的就是要计算出每个位的时间。
以波特率9600为例，每秒发9 600个位，每个位就是1/9600秒，约104个微秒。
我们需要做一个精确的延时，延时时间+对IO口置位的时间=104微秒。
起始位是低状态，再延时一个位的时间。
停止位是高状态，也是一个位的时间。
数据位是8个位，发送时低位先发出去，接收时先接低位。
了解这些以后，做个IO模拟串口的程序，就是很容易的事。
我们开始。
先上简单原理图：就一个MAX232芯片，没什么好说的，一看就明白。
使用单片机普通I/ O口，232数据输入端使用51单片机P3.2口（外部中断1口，接到普通口上也可以，模拟中断方式的串行口会有用。
呵呵）。
数据输出为P0.4（随便哪个口都行）。
下面这个程序，您只需吧P0.4 和P3.2 当成串口直接使用即可，经过测试完全没有问题.2、底层函数代码如下：sbit TXD1 = P0^4; //定义模拟输出脚sbit RXD1 = P3^2; //定义模拟输入脚bdata unsigned char SBUF1; //定义一个位操作变量sbit SBUF1_bit0 = SBUF1^0;sbit SBUF1_bit1 = SBUF1^1;sbit SBUF1_bit2 = SBUF1^2;sbit SBUF1_bit3 = SBUF1^3;sbit SBUF1_bit4 = SBUF1^4;sbit SBUF1_bit5 = SBUF1^5;sbit SBUF1_bit6 = SBUF1^6;sbit SBUF1_bit7 = SBUF1^7;void delay_bps() {unsigned char i; for (i = 0; i < 29; i++); _nop_(); _nop_();} //波特率9600 模拟一个9600波特率unsigned char getchar2() //模拟接收一个字节数据{while (RXD1);_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_(); delay_bps();SBUF1_bit0 = RXD1; //0delay_bps();SBUF1_bit1 = RXD1; //1delay_bps();SBUF1_bit2 = RXD1; //2delay_bps();SBUF1_bit3 = RXD1; //3delay_bps();SBUF1_bit4 = RXD1; //4delay_bps();SBUF1_bit5 = RXD1; //5delay_bps();SBUF1_bit6 = RXD1; //6delay_bps();SBUF1_bit7 = RXD1; //7delay_bps();return(SBUF1) ; //返回读取的数据}void putchar2(unsigned char input) //模拟发送一个字节数据{SBUF1 = input;TXD1 = 0; //起始位delay_bps();TXD1 = SBUF1_bit0; //0delay_bps();TXD1 = SBUF1_bit1; //1delay_bps();TXD1 = SBUF1_bit2; //2delay_bps();TXD1 = SBUF1_bit3; //3delay_bps();TXD1 = SBUF1_bit4; //4delay_bps();TXD1 = SBUF1_bit5; //5delay_bps();TXD1 = SBUF1_bit6; //6delay_bps();TXD1 = SBUF1_bit7; //7delay_bps();TXD1 = 1; //停止位delay_bps();}3、实现串行通讯。
MCS-51单片机串行通信
9.1 串行通信概述
• ④停止位 表示发送一个数据的结束，用高电平表示，占1 位、1.5 位或2 位。 • 线路空闲时，线路处于逻辑“1”等待状态，即空闲位为1。 空闲位是异步通信特征之一。异步通信中数据传送格式如 图9.1 所示。 • 图9.1 异步通信数据帧格式
图9.1 异步通信数据帧格式
9.1 串行通信概述
9.1 串行通信概述
• 3．波特率 • 波特率是数据传递的速率，指每秒传送二进制数据的位数， 单位为位/秒（bit/s）。 • 例9.1 假设微型打印机最快的传送速率为30 字符/秒，每 个字符为10 位，计算波特率。 • 解： • 波特率＝10 b/字符×30字符/s＝300 b/s • 每一位代码的传送时间Td 为波特率的倒数： • Td＝1/300＝3.3 ms • 异步通信的波特率一般在50～19 200 b/s 之间，常用于 计算机到终端机和打印机之间的通信、直通电报以及无线 电通信的数据发送等。
异步10位收发 异步11位收发 异步11位收发
9.2 串行口结构与工作原理
• SM2：多机通信控制位。 • a．用于方式2和方式3。若SM2＝1，则允许多机通信。 多机通信协议规定，若第9位数据(RB8)为1，则表明本帧 数据为地址帧。否则，若第9位数据(RB8)为0，则表明本 帧数据为数据帧。 • 当一个8051(主机)与多个8051(从机)进行通信时，令所有 从机的SM2都置1。主机要与某个从机通信，首先发送一 个与该从机相一致的地址帧(每个从机的地址必须惟一)， 且第9位为1，所有从机接收到数据后，将第9位送入RB8 中。 • 若RB8＝1，说明是地址帧，将数据装入SBUF，且置RI ＝1，即中断所有从机，若从机判断出该地址帧数据与本 机号(地址)一致，则置SM2＝0，准备接收主机发来的数 据。其他从机仍然保持SM2＝1。
单片机串口通信的发送与接收(可编辑修改word版)
51 单片机的串口，是个全双工的串口，发送数据的同时，还可以接收数据。
当串行发送完毕后，将在标志位TI 置1，同样，当收到了数据后，也会在RI 置1。
无论RI 或TI 出现了1，只要串口中断处于开放状态，单片机都会进入串口中断处理程序。
在中断程序中，要区分出来究竟是发送引起的中断，还是接收引起的中断，然后分别进行处理。
看到过一些书籍和文章，在串口收、发数据的处理方法上，很多人都有不妥之处。
接收数据时，基本上都是使用“中断方式”，这是正确合理的。
即：每当收到一个新数据，就在中断函数中，把RI 清零，并用一个变量，通知主函数，收到了新数据。
发送数据时，很多的程序都是使用的“查询方式”，就是执行while(TI ==0); 这样的语句来等待发送完毕。
这时，处理不好的话，就可能带来问题。
看了一些网友编写的程序，发现有如下几条容易出错：１．有人在发送数据之前，先关闭了串口中断！等待发送完毕后，再打开串口中断。
这样，在发送数据的等待期间内，如果收到了数据，将不能进入中断函数，也就不会保存的这个新收到的数据。
这种处理方法，就会遗漏收到的数据。
２．有人在发送数据之前，并没有关闭串口中断，当TI = 1 时，是可以进入中断程序的。
但是，却在中断函数中，将TI 清零!这样，在主函数中的while(TI ==0);，将永远等不到发送结束的标志。
３．还有人在中断程序中，并没有区分中断的来源，反而让发送引起的中断，执行了接收中断的程序。
对此，做而论道发表自己常用的方法：接收数据时，使用“中断方式”，清除RI 后，用一个变量通知主函数，收到新数据。
发送数据时，也用“中断方式”，清除TI 后，用另一个变量通知主函数，数据发送完毕。
这样一来，收、发两者基本一致，编写程序也很规范、易懂。
更重要的是，主函数中，不用在那儿死等发送完毕，可以有更多的时间查看其它的标志。
实例：求一个PC 与单片机串口通信的程序，要求如下：1、如果在电脑上发送以$开始的字符串，则将整个字符串原样返回（字符串长度不是固定的）。
51单片机串口通信及波特率设置
51单片机串口通信及波特率设置MCS-51单片机具有一个全双工的串行通信接口，能同时进行发送和接收。
它可以作为UART（通用异步接收和发送器）使用，也可以作为同步的移位寄存器使用。
1. 数据缓冲寄存器SBUFSBUF是可以直接寻址的专用寄存器。
物理上，它对应着两个寄存器，即一个发送寄存器一个接收寄存器，CPU写SBUF就是修改发送寄存器；读SBUF就是读接收寄存器。
接收器是双缓冲的，以避免在接收下一帧数据之前，CPU未能及时的响应接收器的中断，没有把上一帧的数据读走而产生两帧数据重叠的问题。
对于发送器，为了保持最大的传输速率，一般不需要双缓冲，因为发送时CPU是主动的，不会产生重叠问题。
2. 状态控制寄存器SCONSCON是一个逐位定义的8位寄存器，用于控制串行通信的方式选择、接收和发送，指示串口的状态，SCON即可以字节寻址也可以位寻址，字节地址98H，地址位为98H~9FH。
它的各个位定义如下：MSB LSBSM0 SM1 SM2 REN TB8 RB8 TI RI SM0和SM1是串口的工作方式选择位，2个选择位对应4种工作方式，如下表，其中Fosc是振荡器的频率。
SM0 SM1 工作方式功能波特率0 0 0 8位同步移位寄存器Fosc/120 1 1 10位UART 可变1 02 11位UART Fosc/64或Fosc/321 1 3 11位UART 可变SM2在工作方式2和3中是多机通信的使能位。
在工作方式0中，SM2必须为0。
在工作方式1中，若SM2=1且没有接收到有效的停止位，则接收中断标志位RI不会被激活。
在工作方式2和3中若SM2=1且接收到的第9位数据（RB8）为0，则接收中断标志RB8不会被激活，若接收到的第9位数据（RB8）为1，则RI置位。
此功能可用于多处理机通信。
REN为允许串行接收位，由软件置位或清除。
置位时允许串行接收，清除时禁止串行接收。
TB8是工作方式2和3要发送的第9位数据。
51单片机串行口的工作方式解析
51单片机串行口的工作方式解析方式0是外接串行移位寄存器方式。
工作时，数据从RXD串行地输入/输出，TXD输出移位脉冲，使外部的移位寄存器移位。
波特率固定为fosc/12(即，TXD 每机器周期输出一个同位脉冲时，RXD接收或发送一位数据)。
每当发送或接收完一个字节，硬件置TI=1或RI=1，申请中断，但必须用软件清除中断标志。
实际应用在串行I/O口与并行I/O口之间的转换。
2)方式1方式1是点对点的通信方式。
8位异步串行通信口，TXD为发送端，RXD为接收端。
一帧为10位，1位起始位、8位数据位(先低后高)、1位停止位。
波特率由T1或T2的溢出率确定。
在发送或接收到一帧数据后，硬件置TI=1或RI=1，向CPU申请中断;但必须用软件清除中断标志，否则，下一帧数据无法发送或接收。
(1)发送：CPU执行一条写SBUF指令，启动了串行口发送，同时将1写入输出移位寄存器的第9位。
发送起始位后，在每个移位脉冲的作用下，输出移位寄存器右移一位，左边移入0，在数据最高位移到输出位时，原写入的第9位1的左边全是0，检测电路检测到这一条件后，使控制电路作最后一次移位，/SEND和DATA 无效，发送停止位，一帧结束，置TI=1。
(2)接收：REN=1后，允许接收。
接收器以所选波特率的16倍速率采样RXD端电平，当检测到一个负跳变时，启动接收器，同时把1FFH写入输入移位寄存器(9位)。
由于接、发双方时钟频率有少许误差，为此接收控制器把一位传送时间16等分采样RXD，以其中7、8、9三次采样中至少2次相同的值为接收值。
接收位从移位寄存器右边进入，1左移出，当最左边是起始位0时，说明已接收8位数据，再作最后一次移位，接收停止位。
此后：A、若RI=0、SM2=0，则8位数据装入SBUF，停止位入RB8，置RI=1。
B、若RI=0、SM2=1，则只有停止位为1时，才有上述结果。
C、若RI=0、SM2=1，且停止位为0，则所接数据丢失。
51单片机的2个串口分别通信的方法
51单片机的2个串口资源分别通信的方法当使用51单片机的2个串口资源进行通信时，比如用一个串口与PLC的串口使用RS485协议通信，一个串口通过蓝牙模块和另一个单片机无线通信时，该如何处理呢？传统的51单片机只有1个串口资源，只能采用分时复用的方法。
STC的15系列增强版51单片机具有多个串口资源，本文将描述如何使用IAP15W4K58S单片机用一个串口资源与PLC的RS485有线通信，另一个串口资源与Arduino单片机通过蓝牙模块无线通信，该通讯连接过程中PLC作为主机，IAP15W4K58S作为中间机，Arduino单片机作为最低层级。
工作过程是按下启动按键，PLC发信息给IAP15W4K58S单片机发高速脉冲控制步进电机驱动的机械臂运动取走货物，当货物取走后，IAP15W4K58S单片机通过蓝牙模块通知Arduino单片机控制的小车将新货物运送过来。
连接结构示意图如下图所示。
本例程使用的单片机型号为:IAP15W4K58S，该单片机有4个采用UART 工作方式的全双工异步串行通信接口（分别为串口1、串口2、串口3和串口4），每个串行口由2个数据缓冲器、1个移位寄存器、1个串行控制寄存器和1个波特率发生器等组成。
本项目使用串行口1和串行口2。
串行口1的两个缓冲器共用寄存器SBUF （99H），串行口2的两个缓冲器共用寄存器S2BUF（9BH）。
10位（1起始位，8位数据位，1停止位）可变波特率（9600）。
串口1对应的硬件部分是TxD和RxD，串行口2对应硬件部分是TxD2和RxD2。
串口1选择引脚P3.0（RxD）和P3.1（TxD），串口2选择引脚P1.0（RxD）和P1.1（TxD）。
串口1既可以选择T1作为波特率发生器，也可以选择T2作为波特率发生器。
本文串口1提供2个选择（T1和T2），串口2只能选择T2作波特率发生器。
但是当串口1和串口2的波特率相同时，可以共用T2作为波特率发器，当T2工作在1T模式时，串行口1的波特率=SYSclk/(65536-[RL_TH2,RL_TL2])/4，SYSclk表示系统时钟频率，[RL_TH2,RL_TL2]表示T2H，T2L的定时初值设置值。
C51单片机和电脑串口通信电路图与源码
C51单片机和电脑串口通信电路图与源码51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通讯。
进行串行通讯时要满足一定的条件，比如电脑的串口是RS232电平的，而单片机的串口是TTL电平的，两者之间必须有一个电平转换电路，我们采用了专用芯片MAX232进行转换，虽然也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠。
我们采用了三线制连接串口，也就是说和电脑的9针串口只连接其中的3根线：第5脚的GND、第2脚的RXD、第3脚的TXD。
这是最简单的连接方法，但是对我们来说已经足够使用了，电路如下图所示，MAX232的第10脚和单片机的11脚连接，第9脚和单片机的10脚连接，第15脚和单片机的20脚连接。
串口通讯的硬件电路如上图所示在制作电路前我们先来看看要用的MAX232，这里我们不去具体讨论它，只要知道它是TTL和RS232电平相互转换的芯片和基本的引脚接线功能就行了。
通常我会用两个小功率晶体管加少量的电路去替换MAX232，可以省一点，效果也不错,下图就是MAX232的基本接线图。
按图7－3加上MAX232就可以了。
这大热天的拿烙铁焊焊，还真的是热气迫人来呀：P串口座用DB9的母头，这样就可以用买来的PC串口延长线进行和电脑相连接，也可以直接接到电脑com口上。
为了能够在电脑端看到单片机发出的数据，我们必须借助一个WINDOWS软件进行观察，这里我们利用一个免费的电脑串口调试软件。
本串口软件在本网站可以找到软件界面如上图，我们先要设置一下串口通讯的参数，将波特率调整为4800，勾选十六进制显示。
串口选择为COM1，当然将网站提供的51单片机实验板的串口也要和电脑的COM1连接，将烧写有以下程序的单片机插入单片机实验板的万能插座中，并接通51单片机实验板的电源。
串口实验的源程序如下所示：;这是一个S51单片机实验开发板向PC机的串口单向发送数据AF的演示程序;采用MAX232专用芯片作RS232/TTL电平转换.;通讯波特率为4800KBPS,只要按下一次K1（就是P3.6引脚变成低电平）;就发送一个16进制的AF字符ORG 0000HMOV SCON,#50H;设置成串口1方式MOV TMOD,#20H;波特率发生器T1工作在模式2上MOV PCON,#80H;波特率翻倍为2400x2=4800BPSMOV TH1,#0F3H;预置初值(按照波特率2400BPS预置初值)MOV TL1,#0F3H;预置初值(按照波特率2400BPS预置初值)SETB TR1;启动定时器T1;以上完成通讯初始化设置WRIT:JB P3.6,$;判断K1是否按下,如果没有按下就等待ACALL DELAY10;延时10毫秒消触点抖动JB P3.6,WRIT;去除干扰信号JNB P3.6,$;等待按键松开MOV A,#0AFH;将16进制的字符AF发送到串口去MOV SBUF,A;将AF通过串口发送出去AJMP WRIT;10毫秒延时子程序DELAY10:MOV R4,#20D2:MOV R5,#248DJNZ R5,$DJNZ R4,D2RETEND;=============两机串口通讯程序(主机)===================== ; 功能: 使用串行中断,接收数据并显示; 硬件环境: 自制单片机实验板; 软件环境: 伟福 V3.20; Create date: 2004_07_26; First Modify: 2004_07_26; second Modify:; Last Modify: 2004_07_26; Author: Sujiande;;===========预定义===================LED0 EQU 40H ;预定义数码管LED1 EQU 41H ;预定义数码管LED2 EQU 42H ;预定义数码管LED3 EQU 43H ;预定义数码管LED4 EQU 44H ;预定义数码管LED5 EQU 45H ;预定义数码管LED6 EQU 46H ;预定义数码管LED7 EQU 47H ;预定义数码管SDA BIT P0.1 ; 定义数据线引脚定义SCL BIT P0.0 ; 定义时钟线引脚定义;---------------------------ORG 0000H ;主程序入口AJMP MAIN ;跳转到主程序ORG 0100H ;主程序在ROM中存放位置;===============主程序=====================MAIN:MOV LED0,#00H ;赋初值MOV LED1,#00HMOV LED2,#16 ;赋初值为16, 数码管显示代码为: 灭MOV LED3,#16MOV LED4,#16MOV LED5,#16MOV LED6,#16MOV LED7,#16;--------------------;MOV DPTR,#TABLE ; 赋显示代码首地址MOV R1,#00H ; 给R1赋初值00HACALL DISPLAY ; 调显示子程序MOV SP, #30H ; 给堆栈指针赋初值;--------------------------; 使用定时器1，作为波特率发生器，设定波特率=9600，; 定时器初值为：FAH; 串行控制器设置：SM0=0,SM1=1,SM2=0,REN=1,TB8=0,; RB8=0,TI=0,RI=0 即0101 0000B; 波特率加倍;-----------------------------MOV TMOD,#20H ;设置定时器1，工作方式2MOV TH1,#0FAh ;赋初值: FAMOV TL1,#0FAh ;赋初值: FAMOV SCON, #50h ;设置串行口控制寄存器MOV PCON, #80h ;设置电源控制寄存器, 让波特率加倍(2X) SETB TR1 ;启动定时;*****************主程序结束************************ LP8: MOV A,R1 ;将1的数据装到A中;-----------------------MOV SBUF,A ;将A的数据送到缓冲区JNB TI,$ ;等待数据发送完毕CLR TI ;清发送中断标志;-----------------------INC R1CJNE R1,#99,LP3MOV R1,#00HLP3: ACALL SEPERATE ;调拆分程序ACALL DISPLAY ;调显示子程序ACALL DELAY_1S ;调延时子程序AJMP LP8;=================拆分程序===================== SEPERATE: ANL A,#0Fh ;与操作得到个位数据MOV LED0,A ;个位送LED0MOV A,R1ANL A,#0F0H ;与操作得到十位数据SWAP AMOV LED1,A ;十位送LED1RET;===============显示子程序===================== DISPLAY:MOV DPTR,#TABLE ; 赋显示代码首地址MOV A,LED0 ;查表数据送AMOVC A,@A+DPTR ;查表,得到显示代码ACALL SHIFT ;调移位子程序MOV A,LED1MOVC A,@A+DPTRACALL SHIFTMOV A,LED2MOVC A,@A+DPTRACALL SHIFTMOV A,LED3MOVC A,@A+DPTRACALL SHIFTMOV A,LED4MOVC A,@A+DPTRACALL SHIFTMOV A,LED5MOVC A,@A+DPTRACALL SHIFTMOV A,LED6MOVC A,@A+DPTRACALL SHIFTMOV A,LED7MOVC A,@A+DPTRACALL SHIFTRET;---------显示代码表---------TABLE: DB 11H,0D7H,32H,92H,0D4H,98H,18H,0D3H,10H,90H ;0,1,2,3,4,5,6,7,8,9, DB 50H,1CH,39H,16H,38H,78H, 0FFH,0FEH,0EFH ;10,11,12,13,14,15,灭,-;================移位子程序============================SHIFT: PUSH A ; 进栈暂存A值MOV R0,#8 ; 循环8次CLR C ;清进位标志CLR SCL ;时钟线,先钳位为0LP2: RLC AMOV SDA,CNOPNOPSETB SCLNOPNOPCLR SCLNOPNOPDJNZ R0,LP2POP A ; 出栈恢复A值RET;=============延时子程序===============DELAY_1S:MOV R7,#0ffHLOOP7: MOV R6,#0ffHLOOP6: NOPNOPNOPNOPNOPNOPDJNZ R6,LOOP6DJNZ R7,LOOP7RET;------------------------------END;=============两机串口通讯程序(从机)===================== ; 功能: 使用串行中断,接收数据并显示; 硬件环境: 自制单片机实验板; 软件环境: 伟福 V3.20; Create date: 2004_07_26; First Modify: 2004_07_26; second Modify:; Last Modify: 2004_07_26; Author: Sujiande;===========预定义===================LED0 EQU 40H ;预定义数码管LED1 EQU 41H ;预定义数码管LED2 EQU 42H ;预定义数码管LED3 EQU 43H ;预定义数码管LED4 EQU 44H ;预定义数码管LED5 EQU 45H ;预定义数码管LED6 EQU 46H ;预定义数码管LED7 EQU 47H ;预定义数码管SDA BIT P0.1 ; 定义数据线引脚定义SCL BIT P0.0 ; 定义时钟线引脚定义;---------------------------ORG 0000H ;主程序入口AJMP MAIN ;跳转到主程序ORG 0023H ;中断入口地址AJMP S_INT ;跳转到中断程序ORG 0100H ;主程序在ROM中存放位置;==============主程序========================MAIN:MOV LED0,#00H ;赋初值MOV LED1,#00HMOV LED2,#16 ;赋初值为16, 数码管显示代码为: 灭MOV LED4,#16MOV LED5,#16MOV LED6,#16MOV LED7,#16;------------------------------MOV DPTR,#TABLE ; 赋显示代码首地址ACALL DISPLAY ; 调显示子程序MOV SP, #30H ; 给堆栈指针赋初值;--------------------------------------------; 使用定时器1，作为波特率发生器，设定波特率=9600，; 定时器初值为：FAH; 串行控制器设置：SM0=0,SM1=1,SM2=0,REN=1,TB8=0,; RB8=0,TI=0,RI=0 即0101 0000B; 波特率加倍;---------------------------------------------MOV TMOD,#20H ;设置定时器1，工作方式2MOV TH1,#0FAh ;赋初值: FAMOV TL1,#0FAh ;赋初值: FAMOV SCON, #50h ;设置串行口控制寄存器MOV PCON, #80h ;设置电源控制寄存器, 让波特率加倍(2X);---------------------------------------SETB EA ; 启动总中断SETB ES ; 启动串行中断SETB TR1 ;启动定时AJMP $ ; 等待中断;*****************主程序结束************************;===============中断服务程序============================= S_INT:MOV R1, SBUF ;将缓冲区的数据送到R1ACALL SEPERATE ;调拆分程序ACALL DISPLAY ;调显示子程序CLR RI ;清接收中断标志RETI ;中断返回;=================拆分程序===================== SEPERATE: MOV A,R1ANL A,#0Fh ;与操作得到个位数据MOV LED0,A ;个位送LED0MOV A,R1ANL A,#0F0H ;与操作得到十位数据SWAP A ;MOV LED1,A ;十位送LED1RET;===============显示子程序======================MOV A,LED0 ;查表数据送AMOVC A,@A+DPTR ;查表,得到显示代码ACALL SHIFT ;调移位子程序MOV A,LED1MOVC A,@A+DPTRACALL SHIFTMOV A,LED2MOVC A,@A+DPTRACALL SHIFTMOV A,LED3MOVC A,@A+DPTRACALL SHIFTMOV A,LED4MOVC A,@A+DPTRACALL SHIFTMOV A,LED5MOVC A,@A+DPTRACALL SHIFTMOV A,LED6MOVC A,@A+DPTRACALL SHIFTMOV A,LED7MOVC A,@A+DPTRACALL SHIFTRET;---------显示代码表---------TABLE: DB 11H,0D7H,32H,92H,0D4H,98H,18H,0D3H,10H,90H ;0,1,2,3,4,5,6,7,8,9, DB 50H,1CH,39H,16H,38H,78H, 0FFH,0FEH,0EFH ;10,11,12,13,14,15,灭,-;================移位子程序============================SHIFT: PUSH A ; 进栈暂存A值MOV R0,#8 ; 循环8次CLR C ;清进位标志CLR SCL ;时钟线,先钳位为0LP2: RLC AMOV SDA,CNOPNOPSETB SCLNOPNOPCLR SCLNOPNOPDJNZ R0,LP2POP A ; 出栈恢复A值RET;=============延时子程序=============== DELAY_1S:MOV R7,#0ffHLOOP7: MOV R6,#0ffHLOOP6: NOPNOPNOPNOPNOPNOPDJNZ R6,LOOP6DJNZ R7,LOOP7RET;------------------------------END。
51单片机串口通信
51单片机串口通信串行口通信是一种在计算机和外部设备之间进行数据传输的通信方式，其中包括了并行通信、RS-232通信、USB通信等。
而在嵌入式系统中，最常见、最重要的通信方式就是单片机串口通信。
本文将详细介绍51单片机串口通信的原理、使用方法以及一些常见问题与解决方法。
一、串口通信的原理串口通信是以字节为单位进行数据传输的。
在串口通信中，数据传输分为两个方向：发送方向和接收方向。
发送方将待发送的数据通过串行转并行电路转换为一组相对应的并行信号，然后通过串口发送给接收方。
接收方在接收到并行信号后，通过串行转并行电路将数据转换为与发送方发送时相对应的数据。
在51单片机中，通过两个寄存器来实现串口通信功能：SBUF寄存器和SCON寄存器。
其中，SBUF寄存器用于存储要发送或接收的数据，而SCON寄存器用于配置串口通信的工作模式。
二、51单片机串口通信的使用方法1. 串口的初始化在使用51单片机进行串口通信之前，需要进行串口的初始化设置。
具体的步骤如下：a. 设置波特率：使用波特率发生器，通过设定计算器的初值和重装值来实现特定的波特率。
b. 串口工作模式选择：设置SCON寄存器，选择串行模式和波特率。
2. 发送数据发送数据的过程可以分为以下几个步骤：a. 将要发送的数据存储在SBUF寄存器中。
b. 等待发送完成，即判断TI（发送中断标志位）是否为1，如果为1，则表示发送完成。
c. 清除TI标志位。
3. 接收数据接收数据的过程可以分为以下几个步骤：a. 等待数据接收完成，即判断RI（接收中断标志位）是否为1，如果为1，则表示接收完成。
b. 将接收到的数据从SBUF寄存器中读取出来。
c. 清除RI标志位。
三、51单片机串口通信的常见问题与解决方法1. 波特率不匹配当发送方和接收方的波特率不一致时，会导致数据传输错误。
解决方法是在初始化时确保两端的波特率设置一致。
2. 数据丢失当发送方连续发送数据时，接收方可能会出现数据丢失的情况。
MCS-51单片机的串行口及串行通信技术
MCS-51单⽚机的串⾏⼝及串⾏通信技术数据通信的基本概念串⾏通信有单⼯通信、半双⼯通信和全双⼯通信3种⽅式。
单⼯通信：数据只能单⽅向地从⼀端向另⼀端传送。
例如，⽬前的有线电视节⽬，只能单⽅向传送。
半双⼯通信：数据可以双向传送，但任⼀时刻只能向⼀个⽅向传送。
也就是说，半双⼯通信可以分时双向传送数据。
例如，⽬前的某些对讲机，任⼀时刻只能⼀⽅讲，另⼀⽅听。
全双⼯通信：数据可同时向两个⽅向传送。
全双⼯通信效率最⾼，适⽤于计算机之间的通信。
此外，通信双⽅要正确地进⾏数据传输，需要解决何时开始传输，何时结束传输，以及数据传输速率等问题，即解决数据同步问题。
实现数据同步，通常有两种⽅式，⼀种是异步通信，另⼀种是同步通信。
异步通信在异步通信中，数据⼀帧⼀帧地传送。
每⼀帧由⼀个字符代码组成，⼀个字符代码由起始位、数据位、奇偶校验位和停⽌位4部分组成。
每⼀帧的数据格式如图7-1所⽰。
⼀个串⾏帧的开始是⼀个起始位“0”，然后是5〜8位数据（规定低位数据在前，⾼位数据在后），接着是奇偶校验位（此位可省略），最后是停⽌位“1”。
起始位起始位"0”占⽤⼀位，⽤来通知接收设备，开始接收字符。
通信线在不传送字符时，⼀直保持为“1”。
接收端不断检测线路状态，当测到⼀个“0”电平时，就知道发来⼀个新字符，马上进⾏接收。
起始位还被⽤作同步接收端的时钟，以保证以后的接收能正确进⾏。
数据位数据位是要传送的数据，可以是5位、6位或更多。
当数据位是5位时，数据位为D0〜D4；当数据位是6位时，数据位为D0〜D5；当数据位是8位时，数据位为D0〜D7。
奇偶校验位奇偶校验位只占⼀位，其数据位为D8。
当传送数据不进⾏奇偶校验时，可以省略此位。
此位也可⽤于确定该帧字符所代表的信息类型，“1"表明传送的是地址帧，“0”表明传送的是数据帧。
停⽌位停⽌位⽤来表⽰字符的结束，停⽌位可以是1位、1.5位或2位。
停⽌位必须是⾼电平。
接收端接收到停⽌位后，就知道此字符传送完毕。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

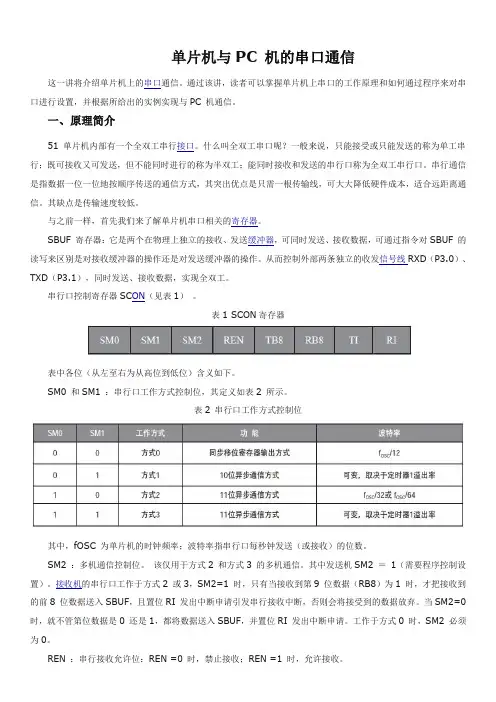

51单片机串口通信程序详解
串口通信简介串行接口是一种可以将接受来自CPU的并行数据字符转换为连续的串行数据流发送出去，同时可将接受的串行数据流转换为并行的数据字符供给CPU 的器件。
一般完成这种功能的电路，我们称为串行接口电路。
本文主要介绍单片机上串口的工作原理和如何通过程序来对串口进行设置，并根据所给出的实例实现与PC 机通信。
一、原理简介51 单片机内部有一个全双工串行接口。
什么叫全双工串口呢？一般来说，只能接受或只能发送的称为单工串行；既可接收又可发送，但不能同时进行的称为半双工；能同时接收和发送的串行口称为全双工串行口。
串行通信是指数据一位一位地按顺序传送的通信方式，其突出优点是只需一根传输线，可大大降低硬件成本，适合远距离通信。
其缺点是传输速度较低。
与之前一样，首先我们来了解单片机串口相关的寄存器。
SBUF 寄存器：它是两个在物理上独立的接收、发送缓冲器，可同时发送、接收数据，可通过指令对SBUF 的读写来区别是对接收缓冲器的操作还是对发送缓冲器的操作。
从而控制外部两条独立的收发信号线RXD（P3.0）、TXD（P3.1），同时发送、接收数据，实现全双工。
串行口控制寄存器SCON（见表1）。
表中各位（从左至右为从高位到低位）含义如下。
SM0 和SM1 ：串行口工作方式控制位，其定义如表2 所示。
其中，fOSC 为单片机的时钟频率；波特率指串行口每秒钟发送（或接收）的位数。
SM2 ：多机通信控制位。
该仅用于方式2 和方式3 的多机通信。
其中发送机SM2 ＝1（需要程序控制设置）。
接收机的串行口工作于方式2 或3，SM2=1 时，只有当接收到第。
