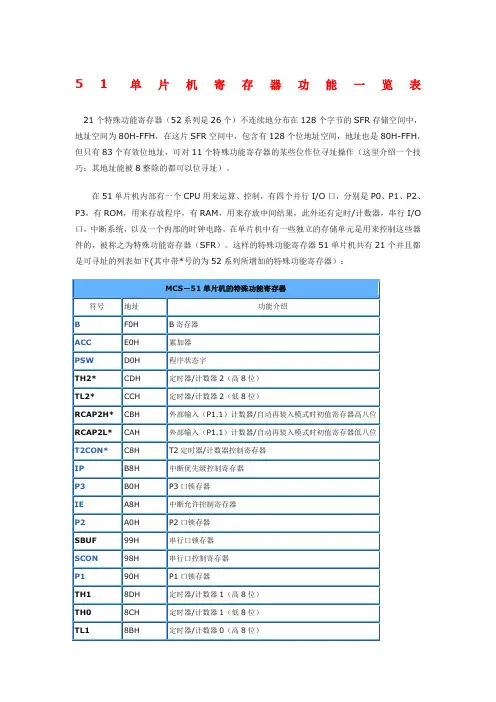

51单片机寄存器汇总表
51单片机寄存器功能一览表21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。
在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O 口，中断系统，以及一个内部的时钟电路。
在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。
这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。
它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。
自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。
该标志常用作程序分枝转移的判断条件。
2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。
3、PSW-----程序状态字。
这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。
它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。
8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。
这样就没事了。
51单片机中的21个寄存器
51单片机中的21个寄存器ACC 累加器B 用于辅助累加器做某些运算的寄存器PSW 程序状态字其中最高位是进/借位标志C；PSW.6 是辅助进位标志AC，用于标识加减运算中低四位向高四位的进位；PSW.4 和PSW.3 是寄存器组选择位RS1 和RS0，用于从00H--1FH 的32 个存储器单元（4 组）中选出当前准备使用的一组工作寄存器的映射地址；PSW.2 是溢出标志OV；PSW.0 是ACC 的偶校验位P；PSW 的其余位不用IP 中断优先级控制寄存器在51 中IP.0--IP.4 依次控制INT0、T0、INT1、T1、UART 中断的优先级，高三位不用IE 中断使能控制器IE.7 是所有中断的总开关EA，IE.0--IE.4 依次控制INT0、T0、INT1、T1、UART 中断功能的开放或关断P0、P1、P2、P3 这四个寄存器用于读写51 单片机的四个I/O 端口SBUF 串行数据缓冲器将数据写入SBUF，单片机就自动将数据从UART 口发送出去SCON 串行口功能控制器最高两位SM0、SM1 控制串行口工作模式；第5 位SM2 通常用于多机通信中区分地址帧和数据帧；第4 位REN 是控制串口接收数据的使能位；第3 位TB8 和第2 位RB8 分别是在串口的相关工作模式下要发送的和接收到的第9 位数据；次低位TI 和最低位RI 分别标识一个发送或接收过程已结束，这两个标志位都会触发串口中断TH0、TL0 定时器T0 的计数单元的高8 位和低8 位TH1、TL1 定时器T1 的计数单元的高8 位和低8 位TMOD 定时/计数器工作模式控制器低4 位和高4 位的内容对应相同，分别控制T0 和T1 的工作模式，次低位和最低位控制对应定时/计数器的工作模式；最高位控制定时/计数器的计数是否由外中断口线参与控制；次高位控制对应的定时器/计数器工作在定时方式还是对相应口线的脉冲进行计数的方式TCON 定时/计数器控制字TCON.0 和TCON.2 分别是外中断INT0 和INT1 的触发方式选择位IT0 和IT1；TCON.1 和TCON.3 分别是外中断INT0 和INT1 的中断触发标志位IE0 和IE1；TCON.4 和TCON.6 分别是T0 和T1 的计数开关TR0 和TR1；TCON.5 和TCON.7 分别是T0 和T1 的中断触发标志位TF0 和TF1PCON 电源模式控制器最高位SMOD 用于串行口通信的波特率加倍，低4 位用于选择不同的低功耗模式，比如空闲模式、掉电模式、时钟停止模式等，但具体每一位的用法没有找到相关资料DPH、DPL 数据指针DPTR 的高、低字节DPTR 可以用于指向程序存储器、片内RAM、片外RAM 来读取数据SP 堆栈指针堆栈都是分配在片内RAMtips:感谢大家的阅读，本文由我司收集整编。
51单片机寄存器功能查看（带目录）
51单片机寄存器功能查看（带目录）【51单片机寄存器功能一览表】21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。
在51单片机内部有一个CPU用来运算、控制，有四个并行I/O 口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。
在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。
这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：MCS－51单片机的特殊功能寄存器PSW-----程序状态字它用来表示ALU运算结果中二进制数位“1”的个数的奇偶性。
若为奇数，则P=1，否则为0。
运算结果有奇数个1，P＝1；运算结果有偶数个1，P＝0。
例：某运算结果是78H（01111000），显然1的个数为偶数，所以P=0。
4、DPTR（DPH、DPL）--------数据指针可以用它来访问外部数据存储器中的任一单元，如果不用，也可以作为通用寄存器来用，由我们自已决定如何使用。
分成DPL(低8位)和DPH(高8位)两个寄存器。
用来存放16位地址值，以便用间接寻址或变址寻址的方式对片外数据RAM或程序存储器作64K字节范围内的数据操作。
5、P0、P1、P2、P3--------输入输出口（I/O）寄存器这个我们已经知道，是四个并行输入/输出口（I/O）的寄存器。
它里面的内容对应着管脚的输出。
6、IE-----中断充许寄存器7、IP-----中断优先级控制寄存器PT1（IP.3）：定时1中断优先PX1（IP.2）：外中断INT1中断优先PT0（IP.1）：定时器0中断优先PX0（IP.0）：外部中断INT0的中断优先8、TMOD-----定时器控制寄存器M1.M0：T0.T1工作模式选择位9、TCON-----定时器控制寄存器(含外部中断内容)TF1：定时器T1溢出标志，可由程序查询和清零，TF1也是中断请求源，当CPU响应T1中断时由硬件清零。
51单片机内部结构及寄存器一览
51单片机内部结构及寄存器一览在513、PSW-----程序状态字。
这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。
它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。
8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办?最高位就进到这里来。
这样就没事了。
有进、借位，CY=1;无进、借位，CY=0例：78H+97H(01111000+10010111)AC：辅助进、借位(高半字节与低半字节间的进、借位)。
例：57H+3AH(01010111+00111010)F0：用户标志位由用户(编程人员)决定什么时候用，什么时候不用。
RS1、RS0：工作寄存器组选择位通过修改PSW中的RS1、RS0两位的状态，就能任选一个工作寄存器区。
这个特点提高了MCS-51现场保护和现场恢复的速度。
对于提高CPU的工作效率和响应中断的速度是很有利的。
若在一个实际的应用系统中，不需要四组工作寄存器，那么这个区域中多余单元可以作为一般的数据缓冲器使用。
0V：溢出标志位运算结果按补码运算理解。
有溢出，OV=1;无溢出，OV=0。
什么是溢出我们后面的章节会讲到。
P：奇偶校验位它用来表示ALU运算结果中二进制数位“1”的个数的奇偶性。
若为奇数，则P=1，否则为0。
运算结果有奇数个1，P=1;运算结果有偶数个1，P=0。
例：某运算结果是78H(01111000)，显然1的个数为偶数，所以P=0。
4、DPTR(DPH、DPL)--------数据指针可以用它来访问外部数据存储器中的任一单元，如果不用，也可以作为通用寄存器来用，由我们自已决定如何使用。
分成DPL(低8位)和DPH(高8位)两个寄存器。
用来存放16位地址值，以便用间接寻址或变址寻址的方式对片外数据RAM或程序存储器作64K字节范围内的数据操作。
8051单片机21个特殊功能寄存器和指令汇总
MCS－51单片机21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SF R存储空间中，地址空间为80H-FFH，在这片SF R空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。
在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有R OM，用来存放程序，有R AM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。
在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SF R）。
这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。
它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。
自身带有全零标志Z，若A＝0则Z＝1；若A≠0则z＝0。
该标志常用作程序分枝转移的判断条件。
2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。
3、PSW-----程序状态字。
这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。
它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。
8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。
这样就没事了。
51—52系列单片机特殊功能寄存器一览表
51—52系列单片机特殊功能寄存器总结P1.0P1.1P1.2P1.3P1.4P1.5P1.6P1.7RST/V PD P3.0/RXD P3.1/TXD P3.2/INT0P3.3/INT1P3.4/T0P3.5/T1P3.6/WR P3.7/RD XTAL2XTAL1V SSV CC P0.0P0.1P0.2P0.3P0.4P0.5P0.6P0.7EA/V PP ALE/PROG PSEN P2.7P2.6P2.5P2.4P2.3P2.2P2.1P2.0RST P3.0/RXD P3.1/TXDXTAL2XTAL1P3.2/INT0P3.3/INT1P3.4/T0P3.5/T1GNDV CC P1.7P1.6P1.5P1.4P1.3P1.2P1.1/AIN1P1.0/AIN0P3.7注：类似的还有Philips公司的 87LPC64，20引脚8XC748/750/（751），24引脚 8X749（752），28引脚 8XC754，28引脚 等等P3第二功能各引脚功能定义： P3.0：RXD 串行口输入 P3.1：TXD 串行口输出 P3.2：INT0外部中断0输入 P3.3：INT1外部中断1输入 P3.4：T0定时器0外部输入 P3.5：T1定时器1外部输入 P3.6：WR 外部写控制 P3.7：RD 外部读控制C －51的数据类型扩充定义 sfr:特殊功能寄存器声明 sfr16:sfr 的16位数据声明 sbit:特殊功能位声明 bit:位变量声明例：sfr SCON = 0X98; sfr16 T2 = 0xCC;sbit OV = PSW^2;第一节：片内RAM 映射：51：00H —7FH 128B 片内（DA TA ），其中00H —07H ： bank0。
08H —0FH:：bank1。
10H —17H ：bank2。
18H —1FH ：bank3。
20H —2FH:：位寻址区（bdata ）。
51单片机存储器结构介绍
51单片机存储器结构介绍MCS-51单片机在物理结构上有四个存储空间：1、片内程序存储器2、片外程序存储器3、片内数据存储器4、片外数据存储器但在逻辑上，即从用户的角度上，8051单片机有三个存储空间：1、片内外统一编址的64K的程序存储器地址空间（MOVC）2、256B的片内数据存储器的地址空间（MOV）3、以及64K片外数据存储器的地址空间（MOVX）在访问三个不同的逻辑空间时，应采用不同形式的指令（具体我们在后面的指令系统学习时将会讲解），以产生不同的存储器空间的选通信号。
程序内存ROM寻址范围：0000H ~ FFFFH容量64KBEA = 1，寻址内部ROM；EA = 0，寻址外部ROM地址长度：16位作用：存放程序及程序运行时所需的常数。
七个具有特殊含义的单元是：0000H ——系统复位，PC指向此处；0003H ——外部中断0入口000BH —— T0溢出中断入口0013H ——外中断1入口001BH —— T1溢出中断入口0023H ——串口中断入口002BH —— T2溢出中断入口内部数据存储器RAM物理上分为两大区：00H ~ 7FH即128B内RAM和SFR区。
作用：作数据缓冲器用。
下图是8051单片机存储器的空间结构图程序存储器一个微处理器能够聪明地执行某种任务，除了它们强大的硬件外，还需要它们运行的软件，其实微处理器并不聪明，它们只是完全按照人们预先编写的程序而执行之。
那么设计人员编写的程序就存放在微处理器的程序存储器中，俗称只读程序存储器（ROM）。
程序相当于给微处理器处理问题的一系列命令。
其实程序和数据一样，都是由机器码组成的代码串。
只是程序代码则存放于程序存储器中。
MCS-51具有64kB程序存储器寻址空间，它是用于存放用户程序、数据和表格等信息。
对于内部无ROM的8031单片机，它的程序存储器必须外接，空间地址为64kB，此时单片机的端必须接地。
强制CPU从外部程序存储器读取程序。
51单片机的引脚功能及寄存器
51单片机的引脚功能及寄存器总是记不住，每当拿着一块单片机，总是要翻书查资料，放到这里以便以后查阅40：VCC 电源+5V20：VSS 接地19和18：XTL1和XTL2 振荡电路29: PSEN 片外ROM选通信号，低电平有效30：ALE/PROG 地址锁存信号输出端/EPROM编程脉冲输入端09: RST/VPD 复位信号输入端31: EA/VPP 内外部ROM选择端P0口双向I/O口驱动电流为10mAP1口准双向通用I/O口驱动电流为20mAP2口准双向I/O口驱动电流为20mAP3口多用途口驱动电流为20mAP0口当准双向口使用时，加上拉电阻（P0口作为输出口时，因输出级处于开漏极状态，所以必须加上拉电阻），输入是先将口置1.当数据总线使用时输入八位数据，当地址总线使用时输出8位地址。
P1口只能做I/O口使用，使用时不需要再加上拉电阻(P1口内置)。
P2口可以输出程序存储器或外部数据存储器的高8位地址，与P0口输出的低8位地址一起构成16位的地址线，从而可以分别寻址64K的程序存储器或外部存储器。
P3口端口位第二功能注释P3.0RXD串行口输入P3.1TXD串行口输出P3.2INTO外部中断0P3.3INT1外部中断1P3.4T0计数器0记数输入P3.5T1计数器1记数输入P3.6WR外部RAM写入选通信号P3.7RD外部RAM读出选通信号P0-P3做输出控制端时，低电平控制法，在低电平时I/O 口允许灌入的电流比高电平时要大，一般情况下低电平灌入的电流为高电平的4倍机器周期：计算机访问一次存储器的时间。
1个机器周期=12个振荡周期(晶振的时间周期)=1/fDJNZ=两个机器周期RAM 共分为两个部分，第一部分为 00H-7FH,在这128个字节中又分为三个区域，第一个区域为00H-1FH,有四组工作寄存器，每组8个字节，分别为R0-R7,同一时刻只能用其中的一组寄存器，通过程序状态字PW中的RS0，RS1两位来控制。
51单片机寄存器集(包括所有的寄存器位的详细介绍)
(1)SM0、SM1：串行口工作方式控制位。
SM0，SM1 工作方式00 方式0－波特率由振荡器频率所定：振荡器频率/1201 方式1－波特率由定时器T1或T2的溢出率和SMOD所定：2SMOD ×(T1溢出率)/3210 方式2－波特率由振荡器频率和SMOD所定：2SMOD ×振荡器频率/6411 方式3－波特率由定时器T1或T2的溢出率和SMOD所定：2SMOD ×(T1溢出率)/32(2)SM2：多机通信控制位。
< br> 多机通信是工作于方式2和方式3，SM2位主要用于方式2和方式3。
接收状态，当串行口工作于方式2或3，以及SM2=1时，只有当接收到第9位数据（RB8）为1时，才把接收到的前8位数据送入SBUF，且置位RI发出中断申请，否则会将接受到的数据放弃。
当SM2=0时，就不管第位数据是0还是1，都难得数据送入SBUF，并发出中断申请。
工作于方式0时，SM2必须为0。
(3)REN：允许接收位。
< br> REN用于控制数据接收的允许和禁止，REN=1时，允许接收，REN=0时，禁止接收。
(4)TB8：发送接收数据位8。
< br> 在方式2和方式3中，TB8是要发送的——即第9位数据位。
在多机通信中同样亦要传输这一位，并且它代表传输的地址还是数据，TB8=0为数据，TB8=1时为地址。
(5)RB8：接收数据位8。
在方式2和方式3中，RB8存放接收到的第9位数据，用以识别接收到的数据特征。
(6)TI：发送中断标志位。
可寻址标志位。
方式0时，发送完第8位数据后，由硬件置位，其它方式下，在发送或停止位之前由硬件置位，因此，TI=1表示帧发送结束，TI可由软件清“0”。
(7)RI：接收中断标志位。
可寻址标志位。
接收完第8位数据后，该位由硬件置位，在其他工作方式下，该位由硬件置位，RI=1表示帧接收完成。
11、PCON-----电源管理寄存器PCON主要是为CHMOS型单片机的电源控制而设置的专用寄存器，单元地址是87H，其结构格式如下：。
C51单片机21个特殊功能寄存器
21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。
在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。
在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。
这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：分别说明如下：1、ACC---是累加器，通常用A表示这是个什么东西，可不能从名字上理解，它是一个寄存器，而不是一个做加法的东西，为什么给它这么一个名字呢？或许是因为在运算器做运算时其中一个数一定是在ACC中的缘故吧。
它的名字特殊，身份也特殊，稍后在中篇中我们将学到指令，可以发现，所有的运算类指令都离不开它。
自身带有全零标志Z，若A＝0则Z＝1；若A ≠0则z＝0。
该标志常用作程序分枝转移的判断条件。
2、B--一个寄存器在做乘、除法时放乘数或除数，不做乘除法时，随你怎么用。
3、PSW-----程序状态字。
这是一个很重要的东西，里面放了CPU工作时的很多状态，借此，我们可以了解CPU的当前状态，并作出相应的处理。
它的各位功能请看下表：下面我们逐一介绍各位的用途CY：进位标志。
8051中的运算器是一种8位的运算器，我们知道，8位运算器只能表示到0-255，如果做加法的话，两数相加可能会超过255，这样最高位就会丢失，造成运算的错误，怎么办？最高位就进到这里来。
这样就没事了。
有进、借位，CY＝1；无进、借位，CY＝0例：78H+97H（01111000+10010111）AC：辅助进、借位(高半字节与低半字节间的进、借位)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【51单片机寄存器功能一览表】
21个特殊功能寄存器（52系列是26个）不连续地分布在128个字节的SFR存储空间中，地址空间为80H-FFH，在这片SFR空间中，包含有128个位地址空间，地址也是80H-FFH，但只有83个有效位地址，可对11个特殊功能寄存器的某些位作位寻址操作（这里介绍一个技巧：其地址能被8整除的都可以位寻址）。
在51单片机内部有一个CPU用来运算、控制，有四个并行I/O口，分别是P0、P1、P2、P3，有ROM，用来存放程序，有RAM，用来存放中间结果，此外还有定时/计数器，串行I/O口，中断系统，以及一个内部的时钟电路。
在单片机中有一些独立的存储单元是用来控制这些器件的，被称之为特殊功能寄存器（SFR）。
这样的特殊功能寄存器51单片机共有21个并且都是可寻址的列表如下(其中带*号的为52系列所增加的特殊功能寄存器）：
MCS－51单片机的特殊功能寄存器
PSW-----程序状态字
它用来表示ALU运算结果中二进制数位“1”的个数的奇偶性。
若为奇数，则P=1，否则为0。
运算结果有奇数个1，P＝1；运算结果有偶数个1，P＝0。
例：某运算结果是78H（01111000），显然1的个数为偶数，所以P=0。
4、DPTR（DPH、DPL）--------数据指针
可以用它来访问外部数据存储器中的任一单元，如果不用，也可以作为通用寄存器来用，由我们自已决定如何使用。
分成DPL(低8位)和DPH(高8位)两个寄存器。
用来存放16位地址值，以便用间接寻址或变址寻址的方式对片外数据RAM或程序存储器作64K字节范围内的数据操作。
5、P0、P1、P2、P3--------输入输出口（I/O）寄存器
这个我们已经知道，是四个并行输入/输出口（I/O）的寄存器。
它里面的内容对应着管脚的输出。
6、IE-----中断充许寄存器
7、IP-----中断优先级控制寄存器
∙PT1（IP.3）：定时1中断优先
∙PX1（IP.2）：外中断INT1中断优先
∙PT0（IP.1）：定时器0中断优先
∙PX0（IP.0）：外部中断INT0的中断优先
8、TMOD-----定时器控制寄存器
M1.M0：T0.T1工作模式选择位
9、TCON-----定时器控制寄存器(含外部中断内容)
∙TF1：定时器T1溢出标志，可由程序查询和清零，TF1也是中断请求源，当CPU响应T1中断时由硬件清零。
∙TF0：定时器T0溢出标志，可由程序查询和清零，TF0也是中断请求源，当CPU响应T0中断时由硬件清零。
∙TR1：T1充许计数控制位，为1时充许T1计数。
∙TR0：T0充许计数控制位，为1时充许T0计数。
∙IE1：外部中断1请示源（INT1，P3.3）标志。
IE1＝1，外部中断1正在向CPU请求中断，当CPU响应该中断时由硬件清“0”IE1（边沿触发方式）。
∙IT1：外部中断源1触发方式控制位。
IT1＝0，外部中断1程控为电平触发方式，当INT1（P3.3）输入低电平时，置位IE1。
∙IE0：外部中断0请示源（INT0，P3.2）标志。
IE0＝1，外部中断1正在向CPU请求中断，当CPU响应该中断时由硬件清“0”IE0（边沿触发方式）。
∙IT0：外部中断源0触发方式控制位。
IT0＝0，外部中断1程控为电平触发方式，当INT0（P3.2）输入低电平时，置位IE0。
10、SCON----串行通信控制寄存器
它是一个可寻址的专用寄存器，用于串行数据的通信控制，单元地址是98H，其结构格式如下：
可寻址标志位。
方式0时，发送完第8位数据后，由硬件置位，其它方式下，在发送或停止位之前由硬件置位，因此，TI=1表示帧发送结束，TI可由软件清“0”。
(7)RI：接收中断标志位。
可寻址标志位。
接收完第8位数据后，该位由硬件置位，在其他工作方式下，该位由硬件置位，RI=1表示帧接收完成。
11、PCON-----电源管理寄存器
PCON主要是为CHMOS型单片机的电源控制而设置的专用寄存器，单元地址是87H，其结构格式如下：
12、T2CON-----T2状态控制寄存器。
