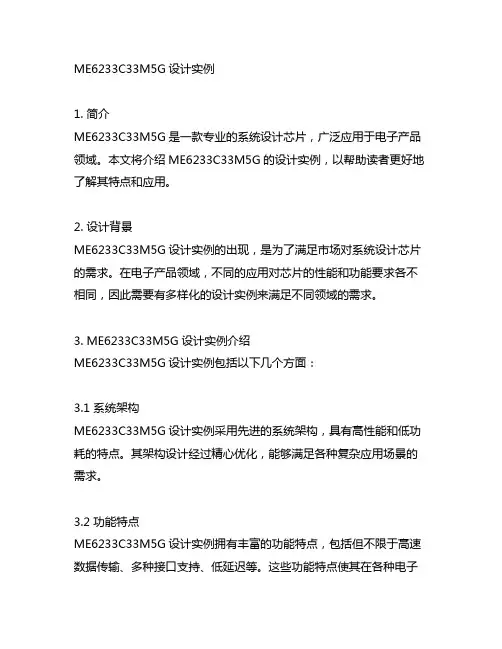

me6233c33m5g设计实例
ME6233C33M5G设计实例1. 简介ME6233C33M5G是一款专业的系统设计芯片,广泛应用于电子产品领域。
本文将介绍ME6233C33M5G的设计实例,以帮助读者更好地了解其特点和应用。
2. 设计背景ME6233C33M5G设计实例的出现,是为了满足市场对系统设计芯片的需求。
在电子产品领域,不同的应用对芯片的性能和功能要求各不相同,因此需要有多样化的设计实例来满足不同领域的需求。
3. ME6233C33M5G设计实例介绍ME6233C33M5G设计实例包括以下几个方面:3.1 系统架构ME6233C33M5G设计实例采用先进的系统架构,具有高性能和低功耗的特点。
其架构设计经过精心优化,能够满足各种复杂应用场景的需求。
3.2 功能特点ME6233C33M5G设计实例拥有丰富的功能特点,包括但不限于高速数据传输、多种接口支持、低延迟等。
这些功能特点使其在各种电子产品中得到广泛应用。
3.3 应用示例ME6233C33M5G设计实例适用于各种电子产品,如智能手机、平板电脑、物联网设备等。
不同的应用场景可以根据具体需求进行定制,从而实现最佳的性能和体验。
4. 设计实例的优势ME6233C33M5G设计实例具有以下几个显著的优势:4.1 高性能ME6233C33M5G设计实例采用先进的技术和算法,具有卓越的性能表现。
无论是数据处理速度还是通信稳定性,都能满足高要求的应用场景。
4.2 低功耗ME6233C33M5G设计实例在高性能的还能保持低功耗。
这使其在电子产品中能够节省能量,延长电池寿命,降低使用成本。
4.3 稳定可靠ME6233C33M5G设计实例经过严格的测试和验证,具有稳定可靠的特性。
在各种环境下都能保持良好的工作状态,保障产品的稳定性和可靠性。
5. 设计实例的应用案例ME6233C33M5G设计实例已经在多个电子产品中得到成功应用,具有良好的市场反馈和口碑。
在智能手机领域,ME6233C33M5G设计实例能够支持高清视瓶播放、快速数据传输等功能,为用户带来流畅的体验。

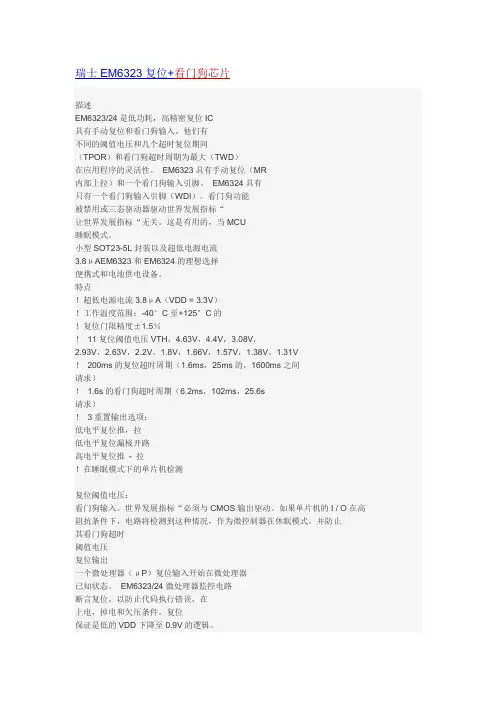

瑞士EM6323复位+看门狗芯片
瑞士EM6323复位+看门狗芯片描述EM6323/24是低功耗,高精密复位IC具有手动复位和看门狗输入。
他们有不同的阈值电压和几个超时复位期间(TPOR)和看门狗超时周期为最大(TWD)在应用程序的灵活性。
EM6323具有手动复位(MR内部上拉)和一个看门狗输入引脚。
EM6324具有只有一个看门狗输入引脚(WDI)。
看门狗功能被禁用或三态驱动器驱动世界发展指标“让世界发展指标“无关。
这是有用的,当MCU睡眠模式。
小型SOT23-5L封装以及超低电源电流3.8μAEM6323和EM6324的理想选择便携式和电池供电设备。
特点!超低电源电流3.8μA(VDD = 3.3V)!工作温度范围:-40°C至+125°C的!复位门限精度±1.5%!11复位阈值电压VTH,4.63V,4.4V,3.08V,2.93V,2.63V,2.2V,1.8V,1.66V,1.57V,1.38V,1.31V!200ms的复位超时周期(1.6ms,25ms的,1600ms之间请求)! 1.6s的看门狗超时周期(6.2ms,102ms,25.6s请求)!3重置输出选项:低电平复位推,拉低电平复位漏极开路高电平复位推- 拉!在睡眠模式下的单片机检测复位阈值电压:看门狗输入。
世界发展指标“必须与CMOS输出驱动。
如果单片机的I / O在高阻抗条件下,电路将检测到这种情况,作为微控制器在休眠模式,并防止其看门狗超时阈值电压复位输出一个微处理器(μP)复位输入开始在微处理器已知状态。
EM6323/24微处理器监控电路断言复位,以防止代码执行错误,在上电,掉电和欠压条件。
复位保证是低的VDD下降至0.9V的逻辑。
一旦VDD电压超过复位阈值,内部定时器保持复位指定的复位超时周期的低(TPOR);这个区间后,重新返回高。
如果发生掉电条件(低于复位VDD骤降阈值),RESET变低。
每次复位断言,它保持低复位超时周期。
2景阳公司模拟产品对应技术方案和芯
景阳公司模拟产品对应技术方案和芯片介绍景阳公司模拟产品对应技术方案和芯片介绍1、方案名:HQ1芯片供应商:SONY主芯片构架:DSP(CXD3172)+AFE(CXA2096或CXA3796N)兼容CCD :760H(NTSC:ICX638;PAL:ICX639);510H(NTSC:ICX632;PAL:ICX633),还有其他四分一和二分一的CCD 就不介绍了。
景阳公司产品型号:0580DCBW,468等2、方案名:SS-11RM 芯片供应商:SONY 主芯片构架:DSP(CXD3142)+AFE(CXA2096或CXA3796N)+V-DRIVER(CXD1267/7221等)兼容CCD :510H(NTSC:ICX632;PAL:ICX633),还有其他四分一的CCD 就不介绍了。
景阳公司产品型号:2423、方案名:无。
主芯片:NVP2010,2020芯片供应商:NEXTCHIP主芯片构架:DSP(NVP2010,2020)+AFE(AD9943)兼容CCD :510H(NTSC:ICX632;PAL:ICX633)景阳公司产品型号:59014、方案名:HAWK芯片供应商:NEXTCHIP主芯片构架:DSP(NVP2170、2170E)+AFE(AD9943)兼容CCD :760H(NTSC:ICX638;PAL:ICX639)景阳公司产品型号:59105、方案名:EFFIO-E芯片供应商:SONY主芯片构架:DSP(CXD4127GG)+AFE(CXD4816GG)兼容CCD :510H(NTSC:ICX632;PAL:ICX633);760H(NTSC:ICX638;PAL:ICX639);960H (NTSC:ICX672;PAL:ICX673)景阳公司产品型号:4920;5920;5930等6、方案名:ENHANCE(增强型) EFFIO-E 芯片供应商:SONY主芯片构架:DSP(CXD4140GG)+AFE(CXD5148GG)兼容CCD :第 1 页 景阳技术资料研发中心:吴文宪510H(NTSC:ICX632;PAL:ICX633);760H(NTSC:ICX638;PAL:ICX639);960H (NTSC:ICX672/810;PAL:ICX673/811)景阳公司产品型号:4920;5920;5930二代等7、方案名:EFFIO-S 芯片供应商:SONY 主芯片构架:DSP(CXD4130GG)+AFE(CXD5148GG)兼容CCD :510H(NTSC:ICX632;PAL:ICX633);760H(NTSC:ICX638;PAL:ICX639);960H (NTSC:ICX672/810;PAL:ICX673/811)景阳公司产品型号:目前搭配960H 的产品型号是5940系列等8、方案名:EFFIO-p 芯片供应商:SONY 主芯片构架:DSP(CXD4129GG)+AFE(CXD5148GG)兼容CCD :960H(NTSC:ICX662;PAL:ICX663)景阳公司产品型号:5950系列等9、方案名:seawolf芯片供应商:pixim主芯片构架:D8800C (含cmos sensor 和ISP )景阳公司产品型号:0586系列等10、方案名:无,主芯片mt9v136芯片供应商:Aptina(MICRON)主芯片构架:mt9v136(含cmos sensor 和ISP )10、方案名:无,主芯片OV7960芯片供应商:OV主芯片构架:OV7960(含cmos sensor 和ISP )第 2 页景阳技术资料研发中心:吴文宪。
ES9023芯片介绍
ES9023芯片介绍ES9023是24bit立体声音频数-模转换芯片,芯片内集成2Vrms输出的驱动运放。
采用了业界先进的SABRE数-模转换技术,这款芯片集最佳音质、高性价比于一身,使之成为数模转换的理想选择。
可以应用在蓝光播放器、CD/DVD、高清机顶盒、数字电视或音频接收设备等产品。
ES9023内部使用专利技术的超线流(Hyperstream)架构和时域抖动消除技术,使之可以实现无抖动录音级别的音质,动态范围达到了112dB。
由于芯片内集成了电荷泵可以产生负电压,ES9023可以在单电源供电下参考地线直接输出2Vrms,免除了直流电压隔离的耦合电容。
而且,输出幅度可以根据实际需要,通过电阻来设置小于2Vrms水平。
开关机噪声也得以全面抑制。
专用的控制/状态引脚可以允许在没有单片机控制的情况下容易集成到系统中。
后记ES9023是ESS公司一款单端输出DAC芯片,也是他们的SABRE DAC系列里很独特、简洁的一款,公认为是最容易出好声的解码芯片。
在3.6V供电下我们实际测试输出可以大于2Vrms,而且没有耦合电容的结构,不用再费心寻找价格不菲的耦合电容了,也不需要担心电容带来的音频失真(通常会这样)。
另外实际测试中我们用32ohm耳机发现也可以很好驱动,只不过输出幅度会略为减小。
而对于驳接功放、耳放等电路,更是不在话下。
亿世科技(ESS Technology)的最新解码芯片S9023。
ES9023 拥有从此公司顶级产品ES9018 身上继承过来的多处核心技术,包括专利技术的超级流水线结构(Hyperstream architecture)和时域抖动消除器(Time Domain Jitter Eliminator)等。
设计完美并精心校音的ES9023 解码电路可以提供惊人性价比的声音输出。
欢迎登陆HiFi音响论坛参与讨论。
看门狗的作用
目前,在许多情况下,设计人员会用软件实现以往由硬件才能完成的电路功能,其中部分原因是低成本的微处理器(μP)为大家提供了广泛的选择。
软件常常是解决问题成本最低、灵活性最高的方案,但它也迫使设计人员进行一些额外的测试以确保系统的可靠性。
当然,如果程序没有代码错误也就不存在上述问题,细心的测试能够在1000条指令中减少1至10条错误。
而设计人员则希望在10,000条指令中出错率不要超过十处。
在台式机系统中出现导致系统瘫痪的软件错误并不可怕,因为用户只需重新启动系统即可,它只会造成少量数据的丢失。
然而,对于运行在工控系统的软件,系统则必须能够在没有人为干预的条件下恢复故障。
这一特性在两种情况下非常关键:一种是高有效性系统,如服务器、电话系统以及生产线等;另一种是高可靠性系统,因为这种系统一旦出现错误将造成伤害,如汽车、医疗设备、工业控制、机器人、自动门等。
即使不考虑这些要求严格的应用,系统在无需用户干预的条件下自动(按下复位键或重新上电)从故障状态下恢复也是很有益处的,这种设备的好处是显而易见的,因为用户不希望设备内部出现问题。
改善这类系统可靠性的一种简单、有效的措施是采用看门狗电路。
1看门狗看门狗实际上是一个计数器,它需要在一定的看门狗延时周期内被清零,如果没有清零动作,看门狗电路将产生一个复位信号以使系统重新启动或建立一个非屏蔽中断(NMI)并执行故障恢复子程序。
大多数看门狗电路是沿触发,这样,无论是上升沿还是下降沿触发看门狗的输入端(WDI)通常都能够清计数器。
WDI引脚一般连接在处理器的一个I/0口,这条口线可由软件触发。
图1所示是微处理器通过在WDl脚发送脉冲清除看门狗定时器以防止复位的连接方式,实际上,清看门狗计数器的命令必须在主程序内。
如果看门狗没有被清零,复位后软件将从地址为0000(启动程序)的子程序处开始运行。
计算主程序的运行时间往往很困难,因为在此期间可能需要多次调用子程序,这与系统输入有关。
