8086汇编和机器码的对应表
第6章 8086指令系统与汇编基础
第13页
2013年8月1日星期四
第6章
8086指令系统与汇编基础 3.段地址寄存器
有 CS、DS、ES、SS 四 个 , 分 别 表 示 程 序 码 ( code segment register)、 数 据 ( data segment register)、附加(extra segment register)、堆栈 (stack segment register)段地址用。在 DOS 系统 中,每一个段地址容量只有 64KBytes。 当数据段地址不够用时,就可以用附加数据段地址 来补足,例如想要将一个段地址的某些内容复制到 另一段地址中,就可以同时指定 DS、ES 分别表示 这两个段地址。
第17页 2013年8月1日星期四
第6章
6.2.4
8086指令系统与汇编基础
寄存器间接寻址(Register Indirect Addressing) 寄存器间接寻址方式中,操作数存放在存储器 中,但操作数的有效地址EA在基址寄存器BX、BP或 变址寄存器SI、DI中。操作数的物理地址为: 物理地址=16(段寄存器)+(寄存器)
执行结果为:(AX)=8060H 指令中也可指定段跨越前缀以取得其它段中的 数据。如:MOV AX,ES:[BX]指令,则从附加段中 取得数据。
操作码
DS 3000 0 BX + 200 0
代 码
段
30000 32000 AH AL
60 80
3200 0
数 据
段
图 6- 2- 2
例 6 - 5 的执行过程
第3页 2013年8月1日星期四
第6章
8086指令系统与汇编基础
计算机只能识别二进制代码,因此计算机能执行 的指令必须以二进制代码的形式表示,这种以二进制 代码形式表示的指令称为指令的机器码(Machine Code)。 2.汇编指令格式 一条指令一般包含操作码和操作数两部分。
《汇编语言第二版》附注
附注目录附注1I NTEL系列处理器的三种工作模式 (1)附注2补码 (3)附注3汇编编译器(MASM.EXE)对JMP的相关处理 (5)附注4用栈传递参数 (8)附注5公式证明 (11)附注1 Intel系列处理器的三种工作模式微机中常用的Intel系列微处理器的主要发展过程是:8080,8086/8088,80186,80286,80386,80486,Pentium,Pentium II,Pentium III,Pentium 4。
8086/8088是一个重要的阶段,8086和8088是略有区别的两个功能相同的CPU。
8088被IBM用在了它所生产的第台微机上,该微机的结构事实上成为以后微机的基本结构。
80386是第二个重要的型号,随着微机应用及性能的发展,在微机上构造可靠的多任务操作系统的问题日益突出。
人们希望(或许是一种潜在的希望,一旦被挖掘出来,便形成了一个最基本的需求)自己的PC机能够稳定地同时运行多个程序,同时处理多项工作;或将PC机用作主机服务器,运行UNIX那样的多用户系统。
8086/8088不具备实现一个完善的多任务操作系统的功能。
为此Intel开发了80286,80286具备了对多任务系统的支持。
但对8086/8088的兼容却做得不好。
这妨碍了用户对原8086机上的程序的使用。
IBM最早基于80286开发了多任务系统OS/2,结果犯了一个战略错误。
随后Intel又开发了80386微处理器,这是一个划时代的产品。
它可以在3个模式下工作:(l)实模式:工作方式相当于一个8086。
(2)保护模式:提供支持多任务环境的工作方式,建立保护机制(这与V AX等小型机类似)。
(3)虚拟8086模式:可从保护模式切换至其中的一种8086工作方式。
这种方式的提供使用户可以方便地在保护模式下运行一个或多个原8086程序。
以后的各代微处理器都提供了上述3种工作模式。
你也许会说:“喂,先生,你说的太抽象了,这3种模式我如何感知?”其实一的这3 种模式只要用过PC机的人都经历过。
第4章8086,8088微机汇编语言程序设计
2)段内偏移量(Offset) 它是标号与段起始地址之间相距的字节数,为一16位 无符号数。 3)类型(Type) 类型表示该标号所代表的指令的转移范围,分NEA R(近)与FAR(远)两种。NEAR类型的标号仅在 同一段内使用,用2字节指针给出转移的偏移量属性(即 只改变IP值,不改变CS值);而FAR类型的标号无此限 制,必须用4字节指针指出转移的段地址与段内偏移量。 当标号用作JMP或CALL等指令的目标操作数时,若 为段内转移或调用则采用NEAR类型;若为段间转移或 调用则应当采用FAR类型。 JMP FAR PTR LINE
第4章 8086/8088汇编语言程序设计
汇编语言程序设计是开发微机系统软件的基本 功,在程序设计中占有十分重要的地位。
由于汇编语言具有执行速度快和易于实现对硬件的控 制等独特的优点,所以至今它仍然是用户使用得较多的程 序设计语言。特别是在对于程序的空间和时间要求很高的 场合,以及需要直接控制设备的应用场合,汇编语言更是必 不可少了。 由于汇编语言本身的特点,本章将选择目前国内广泛 使用的IBM PC机作为基础机型,着重讨论8086/8088汇编 语言的基本语法规则和程序设计的基本方法,以掌握一般 汇编语言程序设计的初步技术。
(1)立即操作数 立即操作数在指令中直接给出,不需要使用 寄存器,也不涉及访问数据区的操作,只能作为 源操作数。立即操作数是整数,可以是1字节或 2字节。在汇编语言中,立即操作数用常量(包 括数值常量和符号常量)以及由常量与有关运算 符组成的数值表达式表示。 如:MOV BX,1000+5*3 (2)寄存器操作数 通用寄存器AX、BX、CX、DX、BP、 SP、DI、SI以及段寄存器CS、SS、D S、ES都可以作为操作数。如:MOV BX,AX

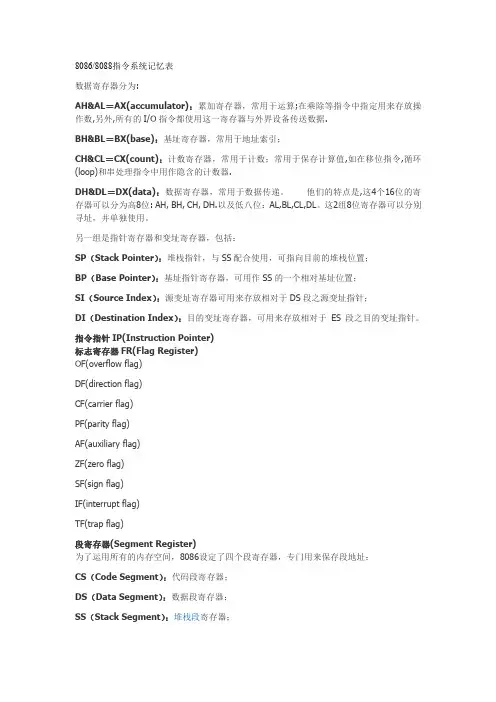

汇编语言指令集合 吐血整理
RET(return)
5.中断
INT(interrupt)指令
IRET(interrupt return)
INTO(interrupt if overflow)
六、处理机控制指令
1.标志处理指令
CLC(Clear carry)
CMC(Complement carry)
STC(Set carry)
CLD(Clear direction)
串比较指令
SCASB(Scan string of byte)
串搜索指令
SCASW(Scan string of word)
串搜索指令
STOSB(Store string of byte)
存串指令
STOSW(Store string of word)
存串指令
LODSB(Load string of byte)
ES(Extra Segment):附加段寄存器。
第一部分:指令助记符: 一、数据传送指令
1.通用数据传送指令 MOV(Move) PUSH(Push onto the stack) POP(Pop from the stack) XCHG(Exchange)
2.累加器专用传送指令 IN(Input) OUT(Output) XLAT(Translate)
REPE(Repeat when empty) 若(CX)=0,则退出,否则 CX=CX+1;
REPZ(Repeat when flag )
若 ZF=0,则退出,否则 CX=CX+1;
REPC(Repeat when carry flag)
REPNE(Repeat when not empty)
REPNZ(Repeat when not zero flag)

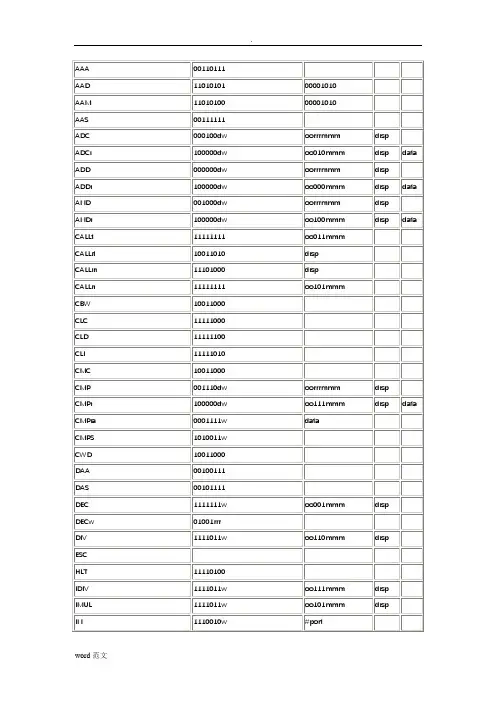

汇编和机器码的对应表
单片机指令功能一览表助记符代码说明MOV A,Rn E8~EF寄存器AMOV A,direct E5 dircet直接字节送AMOV A,@Ri ER~E7间接RAM送AMOV A,#data74 data立即数送AMOV Rn,A F8~FF A送寄存器MOV Rn,dircet A8~AF dircet直接字节送寄存器MOV Rn,#data78~7F data立即数送寄存器MOV dircet,A F5 dircet A送直接字节MOV dircet,Rn88~8F dircet寄存器送直接字节MOV dircet1,dircet285 dircet1 dircet2直接字节送直接字节MOV dircet,@Ro86~87间接RAM送直接字节MOV dircet,#data75 dircet data立即数送直接字节MOV@Ri,A F6~F7A送间接RAMMOV@Ri,#data76~77 data直接字节送间接RAM MOV@Ri,#data76~77 data立即数送间接RAM MOV DPTR,#data1690 data 15~816位常数送数据指针data7~0MOVC A,@A+DPTR93由((A)+(DPTR))寻址的程序存贮器字节选AMOVC A,@A+PC83由((A)+(PC));寻址的程序存贮器字节送AMOVX A,@Ri E2~E3送外部数据(8位地址)送AMOVX A,@DPTR E0送外部数据(16位地址)送AMOVX@Ri,A F2~F3A送外部数据(8位地址)MOVX@DPTR,A F0A送外部数据(16位地址)PUSH dircet C0 dircet直接字节进栈,SP加1POP dircet D0 dircet直接字节退栈,SP减1XCH A,Rn C8~CF交换A和寄存器XCH A,dircet C5 dircet交换A和直接字节XCH A,@Ri C6~C7交换A和间接RAMXCH A,@Ri D6~D7交换A和间接RAM的低位SWAP A C4算术操作(A的二个半字节交换)ADD A,Rn28~2F寄存器加到AADD A,dircet25 dircet直接字节加到AADD A,@Ri26~27间接RAM加到AADD A,#data24data立即数加到AADD A,Rn38~3F寄存器和进位位加到A ADD A,dircet35dircet直接字节和进位位加到A ADD A,@Ri36~37间接字节和进位位加到A ADD A,data34 data立即数和进位位加到A ADD A,Rn98~9F A减去寄存器和进位位ADD A,dircet95 dircet A减去直接字节和进位位ADD A,@Ri36~37间接RAM和进位位加到A ADD A,data34 data立即数和进位位加到A SUBB A,Rn98~9F A减去寄存器和进位位SUBB A,dircet95 dircet A减去直接字节和进位位SUBB A,@Ri96~97A减去间接RAM和进位位SUBB A,#data94 data A减去立即数和进位位INC A04A加1INC Rn08~0F寄存器加1INC dircet05 dircet直接字节加1INC@Ri06~07间接RAM加1DEC A14A减1DEC Rn18~1F寄存器减1DEC dircet15 dircet直接字节减1DEC@Ri16~17间接RAM减1INC DPTR A3数据指针加1MUL AB A4A乘以BDIV AB84A除以BDA A D4A的十进制加法调整逻辑操作ANL A,Rn58~5F寄存器“与”到AANL A,dircet55 dircet直接字节“与”到AANL A,@Ri56~57间接RAm“与”到AANL A,#data54 data立即数“与”到AANL dircet A52 dircet A“与”到直接字节ANL dircet,#data53 dircet data立即数“与”到直接字节ORL A,Rn48~4F寄存器“或”到AORL A,dircet45 dircet直接字节“或”到AORL A,@Ri46~47间接RAM“或”到AORL A,#data44 data立即数“或”到AORL dircet,A42 dircet A“或”到直接字节ORL dircet,#data43 dircet data立即数“或”到直接字节XRL A,Rn68~6F寄存器“异或”到AXRL A,dircet65 dircet直接字节“异或”到AXRL A,@Ri66~67间接RAM“异或”到AXRL A,#data64 data立即数“异或”到AXRL dircet A62 dircet A“异或”到直接字节XRL dircet,#data63 dircet data立即数“异或”到直接字节CLR A E4清零CPL A F4A取反RL A23A左环移RLC A33A通过进位左环移RR A03A右环移RRC A13A通过进位右环移控制程序转移ACALL addr 11*1 addr(a7~a0)绝对子程序调用LCALL addr 1612 addr(15~8)长子程序调用addr(7~0)RET22子程序调用返回RETI addr 1132中断调用返回AJMP addr 11△1 addr(a7~a6)绝对转移LJMP addr 1602addr(15~8)长转移addr(7~0)SJMP rel80 rel短转移,相对转移JMP@A+DPTR73相对于DPTR间接转移JZ rel60 rel A为零转移JNZ rel70 rel A为零转移CJNE A,dircet,rel B5 dircet rel直接字节与A比较,不等则转移CJNE A,#data,rel B4 data rel立即数与A比较,不等则转移CJNE A,Rn,#data,rel B8~BF data rel立即数与寄存器比较,不等则转移CJNE@Ri,#data,rel B6~B7 data rel立即数与间接RAM 比较,不等则转移DJNZ Rn,rel D8~DF rel寄存器减1,不为零则转移DJNZ dircet,rel B5 dircet rel直接字节减1,不为零则转移NOP00空操作*=a10a9a8l△=a10a9a80布尔变量操作CLR C C3清零进位CLR bit C2清零直接位SETB C D3置位进位SETB bit D2置位直接位CPL C B3进位取反CPL bit B2直接位取反ANL C,bit82 dit直接数“与”到进位ANL C,/bit B0直接位的反“与”到进位ORL C,bit72 bit直接位“或”到进位ORL C,/bit A0 bit直接位的反“或”到进位MOV C,bit A2 bit直接位送进位MOV bit,C92 bit进位送直接位JC rel40 rel进位位为1转移JNC rel50 rel进位位为0转移JB bit,rel20 bit rel直接位为1相对转移JNB bit,rel30 bit rel直接位为0相对转移JBC bit,rel10 bit rel直接位为1相对转移,然后清零该位0人|分享到:阅读(213)| 评论(0)| 引用(0) |举报。

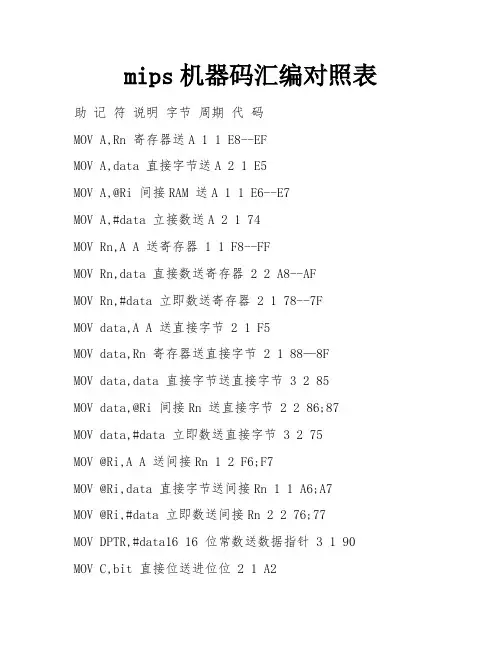

mips机器码汇编对照表
mips机器码汇编对照表助记符说明字节周期代码MOV A,Rn 寄存器送A 1 1 E8--EFMOV A,data 直接字节送A 2 1 E5MOV A,@Ri 间接RAM 送A 1 1 E6--E7MOV A,#data 立接数送A 2 1 74MOV Rn,A A 送寄存器 1 1 F8--FFMOV Rn,data 直接数送寄存器 2 2 A8--AFMOV Rn,#data 立即数送寄存器 2 1 78--7FMOV data,A A 送直接字节 2 1 F5MOV data,Rn 寄存器送直接字节 2 1 88—8FMOV data,data 直接字节送直接字节 3 2 85MOV data,@Ri 间接Rn 送直接字节 2 2 86;87MOV data,#data 立即数送直接字节 3 2 75MOV @Ri,A A 送间接Rn 1 2 F6;F7MOV @Ri,data 直接字节送间接Rn 1 1 A6;A7MOV @Ri,#data 立即数送间接Rn 2 2 76;77MOV DPTR,#data16 16 位常数送数据指针 3 1 90 MOV C,bit 直接位送进位位 2 1 A2MOV bit,C 进位位送直接位 2 2 92MOVC A,@A+DPTR A+DPTR 寻址程序存贮字节送A 3 2 93 MOVC A,@A+PC A+PC 寻址程序存贮字节送A 1 2 83 MOVX A,@Ri 外部数据送A(8 位地址) 1 2 E2;E3 MOVX A,@DPTR 外部数据送A(16 位地址) 1 2 E0 MOVX @Ri,A A 送外部数据(8 位地址) 1 2 F2;F3 MOVX @DPTR,A A 送外部数据(16 位地址) 1 2 F0 PUSH data 直接字节进栈道,SP 加1 2 2 C0POP data 直接字节出栈,SP 减1 2 2 D0XCH A,Rn 寄存器与A 交换 1 1 C8—CFXCH A,data 直接字节与A 交换 2 1 C5XCH A,@Ri 间接Rn 与A 交换 1 1 C6;C7XCHD A,@Ri 间接Rn 与A 低半字节交换 1 1 D6;D72.逻辑运算指令(35条)助记符说明字节周期代码ANL A,Rn 寄存器与到A 1 1 58—5FANL A,data 直接字节与到A 2 1 55ANL A,@Ri 间接RAM与到A 1 1 56;57ANL A,#data 立即数与到A 2 1 54ANL data,A A与到直接字节 2 1 52ANL data,#data 立即数与到直接字节 3 2 53 ANL C,bit 直接位与到进位位 2 2 82ANL C,/bit 直接位的反码与到进位位 2 2 B0 ORL A,Rn 寄存器或到A 1 1 48—4FORL A,data 直接字节或到A 2 1 45ORL A,@Ri 间接RAM或到A 1 1 46;47ORL A,#data 立即数或到A 2 1 44ORL data,A A或到直接字节 2 1 42ORL data,#data 立即数或到直接字节 3 2 43 ORL C,bit 直接位或到进位位 2 2 72ORL C,/bit 直接位的反码或到进位位 2 2 A0 XRL A,Rn 寄存器异或到A 1 1 68—6FXRL A,data 直接字节异或到A 2 1 65XRL A,@Ri 间接RAM异或到A 1 1 66;67XRL A,#data 立即数异或到A 2 1 64XRL data,A A异或到直接字节 2 1 62XRL data,#data 立即数异或到直接字节 3 2 63 SETB C 进位位置1 1 1 D3SETB bit 直接位置1 2 1 D2CLR A A清0 1 1 E4CLR C 进位位清0 1 1 C3CLR bit 直接位清0 2 1 C2CPL A A求反码 1 1 F4CPL C 进位位取反 1 1 B3CPL bit 直接位取反 2 1 B2RL A A循环左移一位 1 1 23RLC A A 带进位左移一位 1 1 33RR A A右移一位 1 1 03RRC A A 带进位右移一位 1 1 13SWAP A A 半字节交换 1 1 C43.算术运算指令(24条)助记符说明字节周期代码ADD A,Rn 寄存器加到A 1 1 28—2FADD A,data 直接字节加到A 2 1 25ADD A,@Ri 间接RAM 加到A 1 1 26;27 ADD A,#data 立即数加到A 2 1 24ADDC A,Rn 寄存器带进位加到A 1 1 38—3F ADDC A,data 直接字节带进位加到A 2 1 35ADDC A,@Ri 间接RAM 带进位加到A 1 1 36;37 ADDC A,#data 立即数带进位加到A 2 1 34SUBB A,Rn 从A 中减去寄存器和进位 1 1 98—9F SUBB A,data 从A 中减去直接字节和进位 2 1 95 SUBB A,@Ri 从A 中减去间接RAM 和进位 1 1 96;97 SUBB A,#data 从A 中减去立即数和进位 2 1 94 INC A A加1 1 1 04INC Rn 寄存器加1 1 1 08—0FINC data 直接字节加1 2 1 05INC @Ri 间接RAM 加1 1 1 06;07INC DPTR 数据指针加1 1 2 A3DEC A A减1 1 1 14DEC Rn 寄存器减1 1 1 18—1FDEC data 直接字节减1 2 1 15DEC @Ri 间接RAM 减1 1 1 16;17MUL AB A乘B 1 4 A4DIV AB A被B除 1 4 84DA A A十进制调整 1 1 D44.转移指令(22条)助记符说明字节周期代码AJMP addr 11 绝对转移 2 2 *1LJMP addr 16 长转移 3 2 02SJMP rel 短转移 2 2 80JMP @A+DPTR 相对于DPTR 间接转移 1 2 73JZ rel 若A=0 则转移 2 2 60JNZ rel 若A≠0 则转移 2 2 70JC rel 若C=1 则转移 2 2 40JNC rel 若C≠1 则转移 2 2 50JB bit,rel 若直接位=1 则转移 3 2 20JNB bit,rel 若直接位=0 则转移 3 2 30JBC bit,rel 若直接位=1 则转移且清除 3 2 10CJNE A,data,rel 直接数与A 比较,不等转移 3 2 B5CJNE A,#data,rel 立即数与A 比较,不等转移 3 2 B4CJNE @Ri,#data,rel 立即数与间接RAM比较,不等转移 3 2 B6;B7CJNE Rn,#data,rel 立即数与寄存器比较不等转移 3 2 B8—BFDJNZ Rn,rel 寄存器减1 不为0 转移 2 2 D8—DFDJNZ data,rel 直接字节减1 不为0 转移 3 2 D5ACALL addr 11 绝对子程序调用 2 2 *1 LCALL addr 16 子程序调用 3 2 12 RET 子程序调用返回 1 2 22RETI 中断程序调用返回 1 2 32NOP 空操作 1 1 00。
8086汇编和机器码的对应表
8086汇编和机器码的对应表
单⽚机指令功能⼀览表
助记符代码说明
MOV A,Rn E8~EF
寄存器A
MOV A,direct E5 dircet 直接字节送A
MOV A,@Ri ER~E7
间接RAM送A
MOV A,#data 74 data ⽴即数送A
MOV Rn,A F8~FF
A送寄存器
MOV Rn,dircet A8~AF dircet 直接字节送寄存器
MOV Rn,#data 78~7F data ⽴即数送寄存器
MOV dircet,A F5 dircet A送直接字节
MOV dircet,Rn 88~8F dircet 寄存器送直接字节
MOV dircet1,dircet2 85 dircet1 dircet2 直接字节送直接字节MOV dircet,@Ro 86~87
间接RAM送直接字节
MOV dircet,#data 75 dircet data ⽴即数送直接字节MOV @Ri,A F6~F7
A送间接RAM
MOV @Ri,#data 76~77 data 直接字节送间接RAM MOV @Ri,#data 76~77 data ⽴即数送间接RAM
MOV DPTR,#data16 90 data 15~8 16位常数送数据指针data7~0
MOVC A,@A+DPTR 93
由((A)+(DPTR))寻址的程序存贮
器字节选A
MOVC A,@A+PC 83
由((A)+(PC));寻址的程序存贮器字节送A
MOVX A,@Ri E2~E3
送外部数据(8位地址)送A
MOVX A,@DPTR E0
送外部数据(16位地址)送A。
8086汇编中jmp指令详解
8086汇编中jmp指令详解jmp指令解释:⏹jmp为无条件转移,可以只修改IP,也可以同时修改CS和IP;⏹jmp指令要给出两种信息:⏹转移的目的地址⏹转移的距离(段间转移、段内短转移,段内近转移)格式:一.Jump short 标号这种格式的 jmp 指令实现的是段内短转移,它对IP的修改范围为 -128~127,也就是说,它向前转移时可以最多越过128个字节,向后转移可以最多越过127个字节。
示例:assume cs:codesgcodesg segmentstart:mov ax,0jmp short sadd ax,1s:inc axcodesg endsend start说明:上面的程序执行后, ax中的值为 1 ,因为执行 jmp short s 后,越过了add ax,1 ,IP 指向了标号 s处的 inc ax。
也就是说,程序只进行了一次ax加1操作。
注意:⏹汇编指令jmp short s 对应的机器指令应该是什么样的呢?⏹我们先看一下别的汇编指令和其对应的机器指令可以看到,在一般的汇编指令中,汇编指令中的idata(立即数),不论它是表示一个数据还是内存单元的偏移地址,都会在对应的机器指令中出现,因为CPU执行的是机器指令,它必须要处理这些数据或地址。
⏹但是:当我们查看jmp short s或jmp 0008所对应的机器码,却发现了问题。
看到了吗?机器码中并不含有立即数。
为什么呢,解释如下⏹在“jmp short 标号”指令所对应的机器码中,并不包含转移的目的地址,而包含的是转移的位移。
⏹这个位移,使编译器根据汇编指令中的“标号”计算出来的。
如果我们在第一行程序后加上Mov bx,0000,你会发器机器码没变,还是EB03,为什么呢?jm p 0008对应的偏移就是0003大家可以回忆一下cpu中指令的执行流程,就会发现当执行完EB03后,ip=ip+2=0005,大家注意看EB03后面有个03,表示再向后三个单位,这样就到了0008这个偏移处了。
汇编指令机器码总结
汇编指令机器码总结与验证摘要:本文介绍了汇编指令机器码的含义与作用,并讨论了指令的组成结构即操作码与地址码。
然后全面总结了机器码中的单字节操作码,并利用Debug工具进行了详细的验证。
关键词:指令;机器码一、机器码概述[1]机器语言是用二进制代码表示的计算机能直接识别和执行的一种机器指令的集合。
这种指令集就称为机器码,它是电脑的CPU可直接解读的数据。
一条指令是机器语言的一个语句,是一组有意义的二进制代码。
计算机通过执行指令来处理各种数据。
为了指出数据的来源、操作结果的去向及所执行的操作,一条指令必须包含下列信息:a) 操作码b) 操作数的地址c) 操作结果的存储地址d) 下条指令的地址一条指令实际上包括两种信息即操作码和地址码。
操作码用来表示该指令所要完成的操作(如加、减、乘、除、数据传送等),其长度取决于指令系统中的指令条数。
地址码用来描述该指令的操作对象,它或者直接给出操作数,或者指出操作数的存储器地址或寄存器地址(即寄存器名)。
二、机器码详解[2]由上文已知,一条指令一般由操作码和地址码组成。
其中,操作码是指明CPU对内存或寄存器中的数据进行什么样的操作,地址码给出这些数据对象。
下面我们就将指令分为两部分进行研究。
1.操作码操作码一般占用1个字节(8位)或2个字节(16位)。
其中最低比特(记作W)在很多指令中表示目标操作数的位宽,W=0表示字节长(8位)操作数,W=1表示双字节长(16位)操作数。
例如,操作码00000000B(W=0)表示“ADD 8位寄存器,8位寄存器”,而00000001B(W=1)表示“ADD 16位寄存器,16位寄存器”。
2.地址码地址码一般占用1个字节,其中的8个比特位可分为三组,形式一般为“oommmrrr”。
这些分组大致可分为以下四个类型:1) “oo”——表示指令的地址偏移量类型a) 00:如果mmm=110,那么指令后紧跟一个地址偏移量;否则未使用地址偏移量b) 01:指令后紧跟一个8比特无符号地址偏移量c) 10:指令后紧跟一个16比特无符号地址偏移量d) 11:此时mmm表示一个寄存器而不是地址2) “mmm”——表示存储器操作数地址a) 000 : DS:[BX+SI]b) 001 : DS:[BX+DI]c) 010 : SS:[BP+SI]d) 011 : SS:[BP+DI]e) 100 : DS:[SI]f) 101 : DS:[DI]g) 110 : SS:[BP]h) 111 : DS:[BX]3) “rrr”——表示通用寄存器(下列分别表示当W=0;W=1;32位)a) 000:AL:AX:EAXb) 001:CL:CX:ECXc) 010:DL:DX:EDXd) 011:BL:BX:EBXe) 100:AH:SP:ESPf) 101:CH:BP:EBPg) 110:DH:SI:ESIh) 111:BH:DI:EDI4) “sss”——表示段寄存器a) 000 : ESb) 001 : CSc) 010 : SSd) 011 : DSe) 100 : FS (386+)f) 101 : GS (386+)三、操作码总结与验证[3]从上一节可以看出,一条指令的操作码变化有限(8比特操作码只有不超过256个)而且相对地址码更为重要,因此这一节我们重点讨论单字节指令的操作码。
Intel8086ASMCode汇编指令的机器码
8086指令码汇总表8086指令有汇编语言指令和指令码两种形式,汇编语言指令形式经过汇编程序处理后生成指令码形式。
通过指令码形式可帮助理解汇编语言指令格式的含义和用法。
O、8086指令码格式0B/1B 1B或2B 0B/1B 0B/1B/2B/4B 0B/1B/2B/4B 指令前缀操作码段寻址方式段偏移量参数立即数参数说明:偏移量参数和立即数参数的有无由寻址方式段决定。
一、传送类指令MOV指令REG/MEM→/←REG 100010dw mod reg r/mIMME→REG/MEM 1000111w mod 000 r/m data data if w=1 IMME→REG 1011wreg data data if w=1MEM→AX 1010000w addr-low addr-highAX→MEM 1010001w addr-low addr-highREG/MEM→段REG 10001110 mod reg r/m 8E段REG→REG/MEM 10001100 mod reg r/m 8CPUSH指令REG/MEM 11111111 mod 110 r/m FFREG 01010reg段REG 000reg110POP指令REG/MEM 10001111 mod 000 r/m 8FREG 01011reg段REG 000reg111XCHG指令REG/MEM←→REG 1000011w mod reg r/mREG←→AX 10010regXLAT指令11010111 D7LEA指令10001101 mod reg r/m 8DLDS指令11000101 mod reg r/m C5LES指令11000100 mod reg r/m C4LAHF指令10011111 9FSAHF指令10011110 9EPUSHF指令10011100 9CPOPF指令10011101 9DIN指令直接寻址1110010w port间接寻址1110110wOUT指令直接寻址1110011w port间接寻址1110111wCBW指令10011000 98CWD指令10011001 99 说明:d—0/1表示REG为源/目的操作数;w—0/1表示操作数类型为BYTE/WORD;mod、r/m—寻址方式,参见教材P56~57;IMME—立即数操作数,字段中用data表示;reg—通用REG用3位编码,段REG只用2位编码(即为0xx)。
8086汇编语言指令表(按字母顺序)
2. 示例: (AL)=18H,(BL)=06H
ADD AL,BL ; (AL)<--(AL)+(BL) ; (AL)=1EH
DAA ; (AL)
DAS
组合十进制减法调整指令 DAS(Decimal Adjust for Subtraction)
则(AL)<--(AL)-6,(AH)<--(AH)-1,CF<--AF,(AL)<--(AL) and 0FH,
否则(AL)<--(AL) and 0FH
ADC
带进位加法指令 ADC(Addition Carry)
格式: ADC OPRD1,OPRD2
功能: OPRD1<--OPRD1 + OPRD2 + CF
DAA
组合的十进制加法调整指令 DAA(Decimal Adjust for Addition)
格式: DAA
功能: 对AL中的两个组合进制数相加的结果进行调整,调整结果仍放在AL中,进位标志放在CF中.
说明:
1. 调整操作如下
(1) 若(AL) and 0FH>9 或 AF=1,则(AL)<--(AL)+6,AF<--1,对低四位的调整.
格式: DAS
功能: 对两个组合十进制数相减后存于AL中的结果进行调整,调整后产生一个组合的十进制数且仍存于AL中.
说明:
调整操作
若(AL) and 0FH > 9 或 AF=1,则(AL)<--(AL)-6,AF=1
若(AL) and 0F0H > 90H 或 CF=1,则(AL)<--(AL)-60,CF=1
汇编指令与二进制代码对应手册
8[寄32+位移32]<=数8 8[寄16+位移16]<=数8 8[寄32+位移32]<=数8 16[寄16+位移16]<=数 16 16[寄32+位移32]<=数 16 32[寄16+位移16]<=数 32 32[寄32+位移32]<=数 32 寄:累加08<=数8 寄:累加16<=数16 寄:累加32<=数32 寄8=>寄8 寄16=>寄16 寄32=>寄32 寄8<=寄8 寄16<=寄16 寄32<=寄32 寄8<= [寄16] 寄8<=[寄32] 寄16<=[寄16] 寄16<=[寄32] 寄32<= [寄16] 寄32<=[寄32] 寄8<= [寄16+位移8] 寄8<=[寄32+位移8] 寄16<=[寄16+位移8] 寄16<=[寄32+位移8] 寄32<= [寄16+位移8] 寄32<=[寄32+位移8] 寄8<= [寄16+位移16] 寄8<=[寄32+位移32] 寄16<=[寄16+位移16] 寄16<=[寄32+位移32] 寄32<= [寄16+位移16] 寄32<=[寄32+位移32] 寄16<=数8 寄32<=数8 寄8<=数8
进位加 进位加 进位加 进位加 进位加 进位加 进位加 加 加 加 加 加 加 加 加 加 加 加 加 加 加 加 加 加 加 加 加 加 加 加 加 加 加 加 加 加 加
ADC ADC ADC ADC ADC ADC ADC ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD ADD
CS&IP
x86:CS & IP(转载)时间: 2009.09.10 11:59:00标签: x86,cs,ip[CS IP]2.10 CS和IP(1)CS和IP是8086CPU中两个最关键的寄存器,它们指示了CPU当前要读取指令的地址。
CS为代码段寄存器,IP为指令指针寄存器,从名称上我们可以看出它们和指令的关系。
在8086PC机中,任意时刻,设CS中的内容为M,IP中的内容为N,8086CPU将从内存M 16+N单元开始,读取一条指令并执行。
也可以这样表述:8086机中,任意时刻,CPU将CS:IP指向的内容当作指令执行。
图2.10展示了8086CPU读取、执行指令的工作原理(图中只包括了和所要说明的问题密切相关的部件,图中数字都为十六进制)。
图2.10说明如下。
(1) 8086CPU当前状态:CS中的内容为2000H,IP中的内容为0000H;(2) 内存20000H~20009H单元存放着可执行的机器码;(3) 内存20000H~20009H单元中存放的机器码对应的汇编指令如下。
地址:20000H~20002H,内容:B8 23 01,长度:3Byte,对应汇编指令:mov ax, 0123H地址:20003H~20005H,内容:BB 03 00,长度:3Byte,对应汇编指令:mov bx, 0003H地址:20006H~20007H,内容:89 D8,长度:2Byte,对应汇编指令:mov ax,bx 地址:20008H~20009H,内容:01 D8,长度:2Byte,对应汇编指令:add ax,bx 下面的一组图(图2.11~图2.19),以图2.10描述的情况为初始状态,展示了8086CPU 读取、执行一条指令的过程。
注意每幅图中发生的变化(下面对8086CPU的描述,是在逻辑结构、宏观过程的层面上进行的,目的是使读者对CPU工作原理有一个清晰、直观的认识,为汇编语言的学习打下基础。
汇编和机器码的对应表
8086汇编和机器码的对应表(总11页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--单片机指令功能一览表助记符代码说明MOV A,Rn E8~EF 寄存器AMOV A,direct E5 dircet 直接字节送AMOV A,@Ri ER~E7 间接RAM送AMOV A,#data 74 data 立即数送AMOV Rn,A F8~FF A送寄存器MOV Rn,dircet A8~AF dircet 直接字节送寄存器MOV Rn,#data 78~7F data 立即数送寄存器MOV dircet,A F5 dircet A送直接字节MOV dircet,Rn 88~8F dircet 寄存器送直接字节MOV dircet1,dircet2 85 dircet1 dircet2 直接字节送直接字节MOV dircet,@Ro 86~87 间接RAM送直接字节MOV dircet,#data 75 dircet data 立即数送直接字节MOV @Ri,A F6~F7 A送间接RAMMOV @Ri,#data 76~77 data 直接字节送间接RAM MOV @Ri,#data 76~77 data 立即数送间接RAM MOV DPTR,#data16 90 data 15~8 16位常数送数据指针 data7~0MOVC A,@A+DPTR 93 由((A)+(DPTR))寻址的程序存贮器字节选AMOVC A,@A+PC 83 由((A)+(PC));寻址的程序存贮器字节送AMOVX A,@Ri E2~E3 送外部数据(8位地址)送A MOVX A,@DPTR E0 送外部数据(16位地址)送AMOVX @Ri,A F2~F3 A送外部数据(8位地址)MOVX @DPTR,A F0 A送外部数据(16位地址)PUSH dircet C0 dircet 直接字节进栈,SP加1 POP dircet D0 dircet 直接字节退栈,SP减1XCH A,Rn C8~CF 交换A和寄存器XCH A,dircet C5 dircet 交换A和直接字节XCH A,@Ri C6~C7 交换A和间接RAMXCH A,@Ri D6~D7 交换A和间接RAM的低位SWAP A C4算术操作(A的二个半字节交换)ADD A,Rn 28~2F 寄存器加到AADD A,dircet 25 dircet 直接字节加到AADD A,@Ri 26~27 间接RAM加到AADD A,#data 24data 立即数加到AADD A,Rn 38~3F 寄存器和进位位加到A ADD A,dircet 35dircet 直接字节和进位位加到A ADD A,@Ri 36~37 间接字节和进位位加到A ADD A,data 34 data 立即数和进位位加到A ADD A,Rn 98~9F A减去寄存器和进位位ADD A,dircet 95 dircet A减去直接字节和进位位ADD A,@Ri 36~37 间接RAM和进位位加到A ADD A,data 34 data 立即数和进位位加到A SUBB A,Rn 98~9F A减去寄存器和进位位SUBB A,dircet 95 dircet A减去直接字节和进位位SUBB A,@Ri 96~97 A减去间接RAM和进位位SUBB A,#data 94 data A减去立即数和进位位INC A 04 A加1INC Rn 08~0F 寄存器加1INC dircet 05 dircet 直接字节加1INC @Ri 06~07 间接RAM加1DEC A 14 A减1DEC Rn 18~1F 寄存器减1DEC dircet 15 dircet 直接字节减1DEC @Ri 16~17 间接RAM减1INC DPTR A3 数据指针加1MUL AB A4 A乘以BDIV AB 84 A除以BDA A D4 A的十进制加法调整逻辑操作ANL A,Rn 58~5F 寄存器“与”到AANL A,dircet 55 dircet 直接字节“与”到AANL A,@Ri 56~57 间接RAm“与”到AANL A,#data 54 data 立即数“与”到AANL dircet A 52 dircet A“与”到直接字节ANL dircet,#data 53 dircet data 立即数“与”到直接字节ORL A,Rn 48~4F 寄存器“或”到AORL A,dircet 45 dircet 直接字节“或”到AORL A,@Ri 46~47 间接RAM“或”到AORL A,#data 44 data 立即数“或”到AORL dircet,A 42 dircet A“或”到直接字节ORL dircet,#data 43 dircet data 立即数“或”到直接字节XRL A,Rn 68~6F 寄存器“异或”到AXRL A,dircet 65 dircet 直接字节“异或”到AXRL A,@Ri 66~67 间接RAM“异或”到AXRL A,#data 64 data 立即数“异或”到AXRL dircet A 62 dircet A“异或”到直接字节XRL dircet,#data 63 dircet data 立即数“异或”到直接字节CLR A E4 清零CPL A F4 A取反RL A 23 A左环移RLC A 33 A通过进位左环移RR A 03 A右环移RRC A 13 A通过进位右环移控制程序转移ACALL addr 11 *1 addr(a7~a0) 绝对子程序调用LCALL addr 16 12 addr(15~8) 长子程序调用addr(7~0)RET 22 子程序调用返回RETI addr 11 32 中断调用返回AJMP addr 11 △1 addr(a7~a6) 绝对转移LJMP addr 16 02addr(15~8) 长转移addr(7~0)SJMP rel 80 rel 短转移,相对转移JMP @A+DPTR 73 相对于DPTR间接转移JZ rel 60 rel A为零转移JNZ rel 70 rel A为零转移CJNE A,dircet,rel B5 dircet rel 直接字节与A比较,不等则转移CJNE A,#data,rel B4 data rel 立即数与A比较,不等则转移CJNE A,Rn,#data,rel B8~BF data rel 立即数与寄存器比较,不等则转移CJNE @Ri,#data,rel B6~B7 data rel 立即数与间接RAM比较,不等则转移DJNZ Rn,rel D8~DF rel 寄存器减1,不为零则转移DJNZ dircet,rel B5 dircet rel 直接字节减1,不为零则转移NOP 00 空操作*=a10a9a8l△=a10a9a80 布尔变量操作CLR C C3 清零进位CLR bit C2 清零直接位SETB C D3 置位进位SETB bit D2 置位直接位CPL C B3 进位取反CPL bit B2 直接位取反ANL C,bit 82 dit 直接数“与”到进位ANL C,/bit B0 直接位的反“与”到进位ORL C,bit 72 bit 直接位“或”到进位ORL C,/bit A0 bit 直接位的反“或”到进位MOV C,bit A2 bit 直接位送进位MOV bit,C 92 bit 进位送直接位JC rel 40 rel 进位位为1转移JNC rel 50 rel 进位位为0转移JB bit,rel 20 bit rel 直接位为1相对转移JNB bit,rel 30 bit rel 直接位为0相对转移JBC bit,rel 10 bit rel 直接位为1相对转移,然后清零该位0人 | 分享到:阅读(213)| 评论(0)| 引用(0) |举报。
第三章 8086的寻址方式
8086/8088指令概述
操作数的一般形式: 3、存储器操作数:这类操作数是指定存储单元 的内容或该单元的地址.
例1:MOV DS:[1000H], AL 其意义是将AL的内容送存储器数据段中偏移地址为 1000H的单元中去。
例2: 若指令改写为MOV AL,DS: [1000H]
指令意义为将数据段中偏移地址为 1000H 单元中的 内容送AL寄存器。前者指的是存储单元的地址,后者指 的是存储单元的内容
22
3.1 寻址方式
直接寻址: 符号地址:
8086/8088指令寻址方式
例3 :AREA1 EQU 0867H ; 等值伪指令EQU给常数0867H定义 一个符号AREA1 MOV AX,AREA1 ;AX=0867H 例4:AREA1 DW 0867H ;DW伪指令用来定义变量,
变量用来表示存储器中的数据。变量名AREA1表示内存中 一个数据区的名字,也就是符号地址,该地址单元存放一个字 数据0867H。 MOV AX,AREA1 ;
4、隐含操作数:这类操作数被操作助记符隐含着。 如,对压缩BCD加法结果进行调整的DAA,其操 作数就是隐含操作数AL。
5 、I/O端口操作数:可以作源操作数或目的操作数。 (I/O端口地址,可以直接或寄存器间接给出)
如: IN AL, 44H
OUT 量和常量三个概念:
例如:MOV AX,BX
3
8086/8088指令概述
例如:MOV AX,BX
用 MOV表示进行数据传送的操作码,用 AX、 BX表示操作数, 显然这样的表示方式更清晰,更便于记忆和使用。 用符号、助记符书写的指令称为符号指令。用符号指令书写程 序的规范称为汇编语言,对应的程序称为汇编语言源程序。
8086汇编语言学习(一)8086汇编介绍
8086汇编语⾔学习(⼀)8086汇编介绍1. 学习汇编的⼼路历程 进⾏8086汇编的介绍之前,想先分享⼀下我学习汇编的⼼路历程。
rocketmq的学习 其实我并没有想到这么快的就需要进⼀步学习汇编语⾔,因为汇编对于我的当前的⼯作内容来说太过底层。
但在⼏个⽉前,当时我正尝试着阅读rocketmq的源码。
和许多流⾏的java中间件、框架⼀样,rocketmq底层的⽹络通信也是通过netty实现的。
但由于我对netty并不熟悉,在⼯作中使⽤spring-cloud-gateway的时候甚⾄写出了⼀些导致netty内存泄漏的代码,却不太明⽩个中原理。
出于我个⼈的习惯,在学习源码时,抛开整体的程序架构不论,希望⾄少能对其中涉及到的底层内容有⼀个⼤致的掌握,能让我像⿊盒⼦⼀样去看待它们。
趁热打铁,我决定先学习netty,这样既能在⼯作时更好的定位、解决netty相关的问题,⼜能在研究依赖netty的开源项⽬时更加得⼼应⼿。
netty的学习 随着对netty学习的深⼊,除了感叹netty统⼀规整的api接⼝设计,内部交互灵活可配置、同时⼜提供了⾜够丰富的开箱即⽤组件外;更进⼀步的,netty或者说java nio涉及到了许多更底层的东西,例如:io多路复⽤,零拷贝,事件驱动等等。
⽽这些底层技术在redis,nginx,node-js等以⾼效率io著称的应⽤中被⼴泛使⽤。
扪⼼⾃问,⾃⼰在多⼤程度上理解这些技术?为什么io多路复⽤在io密集型的应⽤中,效率能够⽐之传统的同步阻塞io显著提⾼?⼀次⽹络或磁盘的io传输内部到底发⽣了什么,零拷贝到底快在了哪⾥? 如果没有很好的弄明⽩这些问题,那么我的netty学习将是不完整的。
我有限的知识告诉我,答案就在操作系统中。
操作系统作为软硬件的⼤管家,对上提供应⽤程序接⼝(程序员们通常使⽤⾼级语⾔提供的api间接调⽤);对下控制硬件(cpu、内存、磁盘⽹卡等外设);依赖硬件提供控制并发的系统原语;其牵涉的许多模块内容都已经独⽴发展了(多系统进程间通信->计算机⽹络、⽂件系统->数据库)。
汇编指令和机械码的对应表
汇编指令和机械码的对应表2021-04-20 21:07:19 阅读259 评论0 字号:大中小定阅一、汇编速查MOV AA,BB 将BB 放到AA 里CALL 调用子程序(相当于BASIC 的GOSUB)RET 与RETF 返回程序(相当于BASIC 的RETURN)CMP XX,YY 比拟XX 与YYJZ 假设相等那么转移JNZ 假设不相等那么转移JB 假设小于那么转移JG 假设大于那么转移JMP 无条件转移J (各种转移指令)LOOP 循环直到CX为0INT XX 类似CALL 的中断涵数PUSH 推入栈〔STACK〕ESP:PUSH AXPOP 出栈ESP:POP CXXCHG 交换ESP:XCHG AX,BXIN、OUT 与PORT有关的IN/OUTXLAT 查表LEA 段内偏移量。
ESP:LEA AX,AREA1=MOV AX,OFFSET AREA1 LAHF、SAHF与棋标有关的存放器AHPUSHF、POPF将棋标入/出栈ADD ESP ADD AX,CX 〔AX=AX+CX〕ADC 参加棋标C的ADDINC ESP INC AX〔AX=AX+1〕AAA 加法校正SUB、SBB 减法DEC ESP:DEC AX〔AX=AX-1〕NEG 去补,MUL、IMUL 乘DIV、IDIV 除SHR、SAR、SHL 算术、逻辑位移R=RIGHT L=LEFT OR、XOR、AND 逻辑运算ESP :XOR AX,AX〔AX=0〕直接标志转移指令格式机器码测试条件如...那么转移JC 72 C=1 有进位JNS 79 S=0 正号JNC 73 C=0 无进位JO 70 O=1 有溢出JZ/JE 74 Z=1 零/等于JNO 71 O=0 无溢出JNZ/JNE 75 Z=0 不为零/不等于JP/JPE 7A P=1 奇偶位为偶JS 78 S=1 负号JNP/IPO 7B P=0 奇偶位为奇间接标志转移指令格式机器码测试格式如...那么转移JA/JNBE(比拟无符号数) 77 C或Z=0 > 高于/不低于或等于JAE/JNB(比拟无符号数) 73 C=0 >= 高于或等于/不低于JB/JNAE(比拟无符号数) 72 C=1 < 低于/不高于或等于JBE/JNA(比拟无符号数) 76 C或Z=1 <= 低于或等于/不高于JG/JNLE(比拟带符号数) 7F (S异或O〕或Z=0 > 大于/不小于或等于JGE/JNL(比拟带符号数) 7D S异或O=0 >= 大于或等于/不小于JL/JNGE(比拟带符号数) 7C S异或O=1 < 小于/不大于或等于JLE/JNG(比拟带符号数) 7E (S异或O)或Z=1 <= 小于或等于/不大于无条件转移指令JMP指令格式执行操作机器码说明段内直接短转移Jmp short (IP)←(IP)+8位位移量EB 转移范围-128到+127字节段内直接近转移Jmp near (IP)←(IP)+16位位移量E9 转移到段内的任一位置段内间接转移Jmp word (IP)←(有效地址EA) FF段间直接(远)转移Jmp far (IP)←(偏移地址)(CS)←(段地址) EA段间间接转移Jmp dword (IP)←(EA)(CS)←(EA+2)********************************************************************************************************************************汇编指令与机器码的相互转换(转载)查看上面的网址。
x86处理器中的CS与IP寄存器
x86处理器中的CS与IP寄存器(2012-08-09 14:34:07)2.10 CS和IP(1)CS和IP是8086CPU中两个最关键的寄存器,它们指示了CPU当前要读取指令的地址。
CS为代码段寄存器,IP为指令指针寄存器,从名称上我们可以看出它们和指令的关系。
在8086PC机中,任意时刻,设CS中的内容为M,IP中的内容为N,8086CPU 将从内存M*16+N单元开始,读取一条指令并执行。
也可以这样表述:8086机中,任意时刻,CPU将CS:IP指向的内容当作指令执行。
图2.10展示了8086CPU读取、执行指令的工作原理(图中只包括了和所要说明的问题密切相关的部件,图中数字都为十六进制)。
图2.10说明如下。
(1) 8086CPU当前状态:CS中的内容为2000H,IP中的内容为0000H;(2) 内存20000H~20009H单元存放着可执行的机器码;(3) 内存20000H~20009H单元中存放的机器码对应的汇编指令如下。
地址:20000H~20002H,内容:B8 23 01,长度:3Byte,对应汇编指令:mov ax,0123H地址:20003H~20005H,内容:BB 03 00,长度:3Byte,对应汇编指令:mov bx,0003H地址:20006H~20007H,内容:89 D8,长度:2Byte,对应汇编指令:mov ax,bx地址:20008H~20009H,内容:01 D8,长度:2Byte,对应汇编指令:add ax,bx下面的一组图(图2.11~图2.19),以图2.10描述的情况为初始状态,展示了8086CPU读取、执行一条指令的过程。
注意每幅图中发生的变化(下面对8086CPU 的描述,是在逻辑结构、宏观过程的层面上进行的,目的是使读者对CPU工作原理有一个清晰、直观的认识,为汇编语言的学习打下基础。
其中隐蔽了CPU 的物理结构以及具体的工作细节)。
3.1-3.28086寻址方式与指令机器码
执行结果 BX=5678H,执行过程如图3.4。
中国科学技术大学
3.1 8086寻址方式
第3章 8086 指令系统
寄存器相对寻址
上述指令也可用MOV 式来表示。
BX,[COUNT+SI]这种形
中国科学技术大学
3.1 8086寻址方式
第3章 8086 指令系统
§3.1 8086的寻址方式
3.1.1 3.1.2 3.1.3 3.1.4 3.1.5 3.1.6 3.1.7 3.1.8 立即数寻址方式 寄存器寻址方式 直接寻址方式 寄存器间接寻址方式 寄存器相对寻址方式 基址变址寻址方式 相对基址变址寻址方式 其它寻址方式
中国科学技术大学
3.1 8086寻址方式
第3章 8086 指令系统
§3.1 8086的寻址方式
3.1.1 立即数寻址方式 3.1.2 寄存器寻址方式 3.1.3 直接寻址方式 3.1.4 寄存器间接寻址方式 3.1.5 寄存器相对寻址方式 3.1.6 基址变址寻址方式 3.1.7 相对基址变址寻址方式 3.1.8 其它寻址方式
中国科学技术大学
3.1 8086寻址方式
第3章 8086 指令系统
3.1.6 基址变址寻址方式
Based Indexed Addressing
有效地址是一个基址寄存器 (BX 或 BP) 和一个变 址寄存器(SI或DI)的内容之和,两个寄存器均由 指令指定。
若基址寄存器为BX时,段址寄存器用DS,则: 物理地址 = 16×DS+BX+SI
约定 1:如果指令中指定的寄存器是 BX、 SI或 DI,则 默认操作数存放在数据段中,
物理地址=16×DS+BX 或=16×DS+SI 或=16×DS+DI
