音响放大电路讲述
东南大学音响放大器-篇1102演示课件.ppt
V 02
VO
8
功率放大器
• 自激：由于功率放大器处于大信号工作状态，对 前级容易产生影响，再加上电路布局布线不合理， 极易造成电路自激振荡或放大器工作不稳定，严 重时甚至无法正常工作。
• 高频自激：集成块内部电路多极点引起的正反馈 易产生高频自激，常见高频自激现象如下图所示。 可以加强外部电路的负反馈来消除叠加的高频毛 刺（相位补偿）。（如DG4100：1脚与5脚之间 接入几百皮法的电容）(LM386:中级放大管基极 没有引脚）
将放大的话音信号V 01 与伴音信号 Line In 进行混合放大。
V 01
Line
V 02
5
功率放大器
• LM386是目前应用较广的通用型集成功率放大电 路。其特点是频带宽(可达数百千赫），功耗低 （常温下是660mw), 适用的电源电压范围宽（额 定范围为4～16V）。它广泛用于收音机，对讲机， 随声听和录放机等音响设备里，其中LM386N-4 典型输出功率为1W（Vs=9V，RL=8 ）。
音响放大器
1
音响放大器原理框图
Av1=11
Av2=11
Av3=20
2
话音放大器
• 因为话筒输出信号只有 5mV 左右，而输出 阻抗达到20k，所以选用的话音放大器的输 入阻抗必须≥20k，且音频（10kHz)不失真 放大。
5mv MIC
V 01
3
驻极体话筒
附
驻
极
体
话
筒
的
四
种
连
接
方
式LM386的内部电路图。
6
7
功率放大器
• •
工作电压Vs采用9V 放大器增益Auf：①∵F=
R 2
音响放大器课件(西交大)

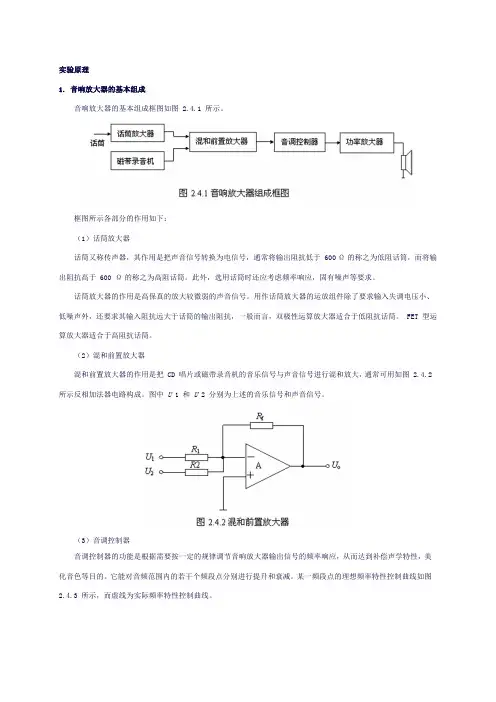

实验原理1. 音响放大器的基本组成音响放大器的基本组成框图如图 2.4.1 所示。
框图所示各部分的作用如下：（1）话筒放大器话筒又称传声器，其作用是把声音信号转换为电信号，通常将输出阻抗低于 600 Ω的称之为低阻话筒，而将输出阻抗高于 600 Ω的称之为高阻话筒。
此外，选用话筒时还应考虑频率响应，固有噪声等要求。
话筒放大器的作用是高保真的放大较微弱的声音信号。
用作话筒放大器的运放组件除了要求输入失调电压小、低噪声外，还要求其输入阻抗远大于话筒的输出阻抗，一般而言，双极性运算放大器适合于低阻抗话筒。
FET 型运算放大器适合于高阻抗话筒。
（2）混和前置放大器混和前置放大器的作用是把 CD 唱片或磁带录音机的音乐信号与声音信号进行混和放大，通常可用如图 2.4.2 所示反相加法器电路构成。
图中 U 1 和 U 2 分别为上述的音乐信号和声音信号。
（3）音调控制器音调控制器的功能是根据需要按一定的规律调节音响放大器输出信号的频率响应，从而达到补偿声学特性，美化音色等目的。
它能对音频范围内的若干个频段点分别进行提升和衰减。
某一频段点的理想频率特性控制曲线如图2.4.3 所示，而虚线为实际频率特性控制曲线。
图中 f o ＝ 1kHz 中音频率（亦称中心频率），要求增益 A um =0dB ；f L1 低音转折频率，一般为几十赫磁；f L2 ＝ 10 f L1 中音转折频率；f H1 中音转折频率；f H2 ＝ 10 f H1 高音转折频率，一般为几十千赫兹。
由图可见，音调控制器只对低音或高音的增益进行提升或衰减，而保持中音的增益不变。
因此，音调控制器电路可由低通滤波器和高通滤波器共同组成。
音调控制器可由运算放大器构成，但目前更多的是由集成电路构成。
为了解和掌握音调控制电路的基本原理和分析方法，下面将图 2.4.4 所示简单实用的音调控制器作比较详尽的分析。
① 中频区频率特性分析通常使 C 1 ＝ C 2 >> C 3 ； R 1 ＝ R 2 ；并使在中频区 C 3 可视为开路，在中、高音频区 C 1 、 C 2 可视为短路。
音响放大电路设计与制作教案(详案)
4、音响放大电路设计与制作教案(详案)第一章：音响放大电路概述1.1 音响放大电路的作用介绍音响放大电路在音响设备中的重要性解释音响放大电路的主要功能1.2 音响放大电路的种类介绍常见的音响放大电路类型分析不同类型音响放大电路的特点与应用第二章：晶体管放大电路2.1 晶体管的基本原理介绍晶体管的结构和工作原理解释晶体管的放大作用2.2 晶体管放大电路的设计介绍晶体管放大电路的基本组成部分讲解晶体管放大电路的设计方法与应用第三章：集成电路放大电路3.1 集成电路的基本原理介绍集成电路的结构和工作原理解释集成电路的放大作用3.2 集成电路放大电路的设计介绍集成电路放大电路的基本组成部分讲解集成电路放大电路的设计方法与应用第四章：功率放大电路4.1 功率放大电路的作用介绍功率放大电路在音响设备中的重要性解释功率放大电路的主要功能4.2 功率放大电路的设计介绍功率放大电路的基本组成部分讲解功率放大电路的设计方法与应用第五章：音响放大电路的制作与调试5.1 音响放大电路的制作流程介绍音响放大电路的制作步骤讲解制作过程中的注意事项5.2 音响放大电路的调试方法介绍音响放大电路的调试方法讲解调试过程中的技巧与问题解决方法第六章：音响放大电路的性能测试6.1 音响放大电路的测试指标介绍音响放大电路的主要性能测试指标，如增益、带宽、失真等解释各个测试指标的意义和作用6.2 音响放大电路的测试方法讲解音响放大电路的测试方法和设备介绍测试过程中的操作步骤和注意事项第七章：音响放大电路的优化与调整介绍音响放大电路的优化方法，如调整元件参数、选用优质元件等讲解优化方法的应用和效果7.2 音响放大电路的调整技巧讲解音响放大电路的调整技巧，如调整输入输出阻抗、调整增益等介绍调整过程中的注意事项和技巧第八章：音响放大电路的故障排查与维修8.1 音响放大电路的常见故障介绍音响放大电路的常见故障和原因分析故障的影响和解决方法8.2 音响放大电路的维修方法讲解音响放大电路的维修方法和工具介绍维修过程中的操作步骤和注意事项第九章：音响放大电路的应用实例9.1 音响放大电路在音响设备中的应用介绍音响放大电路在不同音响设备中的应用实例分析各个应用实例的特点和优势9.2 音响放大电路在其他领域的应用介绍音响放大电路在其他领域的应用实例，如汽车音响、公共场所音响等分析各个应用实例的特点和优势第十章：音响放大电路的发展趋势与展望介绍音响放大电路的技术发展趋势，如数字化、智能化等分析技术发展对音响放大电路的影响和挑战10.2 音响放大电路的市场应用前景介绍音响放大电路在市场上的应用前景和发展趋势分析音响放大电路的市场竞争和机遇第十一章：音响放大电路的安全与环保11.1 音响放大电路的安全注意事项介绍音响放大电路在使用和制作过程中的安全问题讲解安全注意事项和预防措施11.2 音响放大电路的环保考虑介绍音响放大电路对环境的影响讲解如何设计环保型音响放大电路第十二章：音响放大电路的项目设计实践12.1 音响放大电路设计项目的确定介绍如何确定音响放大电路设计项目讲解项目确定过程中的注意事项12.2 音响放大电路设计项目的实施介绍音响放大电路设计项目的实施步骤讲解实施过程中的技巧和问题解决方法第十三章：音响放大电路的创新与改进13.1 音响放大电路的创新思路介绍音响放大电路的创新方法和思路讲解如何提出创新的设计方案13.2 音响放大电路的改进实践介绍音响放大电路的改进方法和实践案例讲解改进过程中的注意事项和技巧第十四章：音响放大电路的产业现状与未来14.1 音响放大电路产业的现状介绍音响放大电路产业的整体现状和发展趋势分析音响放大电路产业的优势和存在的问题14.2 音响放大电路产业的未来展望介绍音响放大电路产业的未来发展趋势和机遇分析音响放大电路产业未来的挑战和应对策略第十五章：音响放大电路的教学与评估15.1 音响放大电路的教学方法介绍音响放大电路的教学方法和教学资源讲解如何进行音响放大电路的教学设计和实施15.2 音响放大电路的教学评估介绍音响放大电路的教学评估方法和指标讲解如何进行音响放大电路的教学评估和改进重点和难点解析本文主要介绍了音响放大电路的原理、设计、制作、测试、优化、故障排查、应用实例、发展趋势、安全环保、项目实践、创新改进、产业现状与未来以及教学与评估等内容。
放大器音频放大原理
放大器音频放大原理音频放大器是现代电子设备中不可或缺的一个重要组成部分。
它能够将输入的音频信号增大，使得声音能够在扬声器或耳机中得到放大和播放。
本文将解释音频放大器的工作原理和主要组成部分。
一、简介音频放大器是一种电子设备，其主要功能是将输入的音频信号进行放大，以便能够在扬声器、耳机等输出设备中播放出声音。
音频放大器通常用于音响设备、电视机、收音机等多媒体设备中。
二、工作原理音频放大器的工作原理实际上是利用电子元件的特性完成的。
它以输入的音频信号作为控制信号，对其进行放大处理，得到一个较大幅度的输出信号。
主要的放大原理有以下几种：1. 简单放大原理简单放大原理是最基本的音频放大原理，它使用放大元件（如晶体管等）来放大输入信号。
具体而言，放大元件通过控制输入信号的电流或电压，使得输出信号的幅度增大。
2. 差动放大原理差动放大原理常用于高保真音响系统中。
它利用两个互补放大器分别放大两个相位相反的信号，然后将其进行叠加，以得到放大后的输出信号。
这样做可以减小噪音干扰，提高音频质量。
3. 反馈放大原理反馈放大原理通过将一部分输出信号反馈到输入端，以控制整个放大过程，实现更稳定和精确的放大效果。
这种原理能够减小失真，提高音质，并且适用于各种功率的放大器。
三、主要组成部分音频放大器主要由以下几个组成部分构成：1. 输入级输入级负责将输入的音频信号进行初步放大处理，并提供给下一级放大电路。
它通常由放大元件和耦合电容等组成。
2. 中间级中间级是放大器的核心部分，主要负责对信号进行高度放大。
它通常由多个放大元件串联组成，并配备适当的电容和电阻等元器件。
3. 输出级输出级负责将放大后的信号输出到扬声器、耳机等设备中。
它通常由功率放大器和输出变压器等组成。
4. 电源供应电源供应是整个音频放大器的动力来源，它提供稳定的电流和电压给各个放大电路。
电源供应通常由变压器、滤波电容和稳压电路等组成。
四、总结音频放大器是音响设备中重要的组成部分，它能够将输入的音频信号放大并输出到扬声器、耳机等设备中。
音响系统声音放大原理
音响系统声音放大原理音响系统在现代生活中扮演着重要角色，无论是在家庭娱乐中还是商业场所，人们都希望能够享受到高质量的声音效果。
然而，要将低音、中音和高音放大到适当的音量，并保持其质量，涉及到一系列声音放大原理。
本文将讨论音响系统声音放大的原理。
1. 音波转换音响系统的第一步是将声音信号转换为电信号。
这一过程通常通过麦克风或其他类似的传感器来完成。
麦克风将声音中的机械振动转换为电信号，这个过程被称为声音的电声转换。
电信号接下来被送入音响系统的放大器。
2. 放大器放大器是整个音响系统中至关重要的组成部分。
它接收电信号，并将其放大到足够的电平，以驱动扬声器和产生听觉上可察觉的声音。
放大器根据音频信号的振幅来控制电流或电压的增益，从而使信号得以放大。
这个过程称之为信号放大。
放大器通常采用半导体器件（如晶体管）或真空管来工作。
它们将小幅度的输入信号放大到更大的幅度，以便驱动扬声器。
此外，放大器还可以根据音频信号的特性来调整频率响应和音量控制。
3. 扬声器扬声器是音响系统中的输出设备，起到将电信号转换为可听声音的作用。
当放大器将电信号传输到扬声器时，扬声器的驱动单元会根据电信号的变化产生振动。
这些振动通过扬声器的振膜传播到空气中，并最终成为我们所听到的声音。
扬声器通常由一个或多个振动驱动单元组成，例如动圈扬声器、电磁扬声器或压电扬声器。
每种类型的扬声器都有其特定的特点和应用场景，而共同点是它们都能够将电信号转换为声音，并放大到适当的音量。
4. 音频处理除了以上基本的声音放大原理外，音响系统还可以进行音频处理，以改善声音的质量。
音频处理包括均衡、混响、压缩等技术，它们可以改变声音的频谱特性、加强音乐的层次感、调节音量动态范围等。
这些音频处理技术通过调整音频信号的参数来实现。
总结音响系统声音放大的原理涉及音波转换、放大器、扬声器和音频处理等方面。
麦克风将声音转换为电信号，放大器将电信号放大到足够的电平，扬声器将电信号转换为可听声音，而音频处理可以改善声音的质量。
项目1扩音机放大电路讲解
思考题：
1. 在杂质半导体中多子的数量与 a 有关。 （a. 掺杂浓度、b.温度）
2. 在杂质半导体中少子的数量与 b 有关。 （a. 掺杂浓度、b.温度）
3. 当温度升高时，少子的数量 c 。 （a. 减少、b. 不变、c. 增多）
4. 在外加电压的作用下，P 型半导体中的电流 主要是 b ，N 型半导体中的电流主要是 a 。
在这里，二极管起钳位作用。
1.2 半导体二极管
例2: 电路如图，求UAB。
D2
解：两个二极管的阴极接在一起。 取B点作参考点, 断开二极管, 分析二极管阳极和阴极电位。 6V
V1阳 = - 6 V，V2阳=0 V，
D1
A
+
3k
UAB
12V
–B
V1阴 = V2阴= - 12 V，UD1 = 6V，UD2 =12V。
半导体三极管分两类： 双极型三极管（BJT）------常用； 单极性三极管（场效应管）。
1.3.1 常见三极管实物、结构、符号
（1）常见三极管的实物
(a) 小功率管 (b) 小功率管 (c) 大功率管 (d) 中功率管
1.3.1 常见三极管实物、结构、符号
2）三极管的结构和符号
发射结 集电结
发射极
浓度差 多子的扩散运动 形成空间电荷区
空间电荷区也称PN 结。
1.2.2 PN结及其单向导电性
扩散运动和漂移运动的动态平衡：
扩散强
内电场增强
漂移运动增强
PN结宽度基本稳定
两者平衡
外加 电压
平衡 破坏
扩散强 漂移强
PN结导通 PN结截止
1.2.2 PN结及其单向导电性
1）PN 结加正向电压（正向偏置） P接正、N接负
音响声音放大原理
音响声音放大原理随着科技的发展和生活条件的改善，音响设备成为人们日常生活中不可缺少的一部分。
音响通过将电信号转化为声波来播放音乐或其他音频内容。
然而，为了让声音能够在大空间中传播，并让人们能够清晰地听到，音响设备需要具备放大声音的能力。
本文将解析音响声音放大的原理。
音响系统的基本构造包括音源、音频放大器和扬声器。
在这个系统中，音源负责产生电信号，音频放大器负责放大电信号，扬声器负责将电信号转化为声波。
在整个过程中，音频放大器起着至关重要的作用。
音频放大器是将输入的电信号放大到足够的水平，以驱动扬声器产生对应的声波。
它通常由输入级、放大级和输出级构成。
输入级将音频信号转换为更容易放大的形式，放大级将信号增强到所需的水平，输出级将放大后的信号发送到扬声器。
在音频放大器的放大级中，两种常见的电子元件用于放大音频信号，分别是晶体管和真空管。
晶体管由半导体材料制成，具有高效能、体积小、可靠性高等特点；真空管则是一种老式的放大元件，由电子管制成，其特点是音质温暖、音色丰富。
不同的音频放大器使用不同的元件，以满足不同的声音偏好和应用需求。
音频放大器的工作原理可以简单概括为：将输入的小信号放大成为输出的大信号，同时保持信号的准确性和音质。
它通过控制电流或电压的增益来放大音频信号。
当音频信号进入放大级时，它会被放大器的电源供电，使得电流或电压发生变化。
这种变化会导致扬声器振动并产生相应的声波，从而使我们能够听到放大后的声音。
除了放大音频信号，音频放大器还负责控制音频信号的频率响应。
它可以根据输入信号的频率特性对信号进行调整，以使输出的声音更加平衡和真实。
此外，音频放大器还涉及功率输出、电流保护等功能，以确保音响设备的可靠性和安全性。
总结起来，音响声音放大的原理是通过音频放大器将输入的电信号放大到足够的水平，并驱动扬声器产生相应的声波。
音频放大器通过控制电流或电压的增益来实现信号的放大，并根据输入信号的频率特性对信号进行调整。
音响电路图及工作原理
音响电路图及工作原理音响电路图及工作原理是指通过图表和文字说明来展示音响电路的构成和工作原理。
音响电路是指用于放大、处理音频信号的电路，它是音响设备中的核心部分，直接影响音响设备的声音质量和性能。
了解音响电路图及工作原理对于音响爱好者和从事相关行业的人员来说是非常重要的，因此本文将详细介绍音响电路图及工作原理的相关知识。
音响电路一般由音频输入、前置放大、音量控制、音频处理、功率放大和输出等部分组成。
其中，音频输入部分负责接收外部音频信号，前置放大部分负责对音频信号进行初步放大，音量控制部分负责调节音频信号的音量大小，音频处理部分负责对音频信号进行均衡、混响、时延等处理，功率放大部分负责对处理后的音频信号进行再次放大，最后通过输出部分将放大后的音频信号输出到喇叭或耳机中。
整个音响电路通过这些部分的协同工作，实现了对音频信号的放大和处理，从而使得我们能够听到清晰、优质的声音。
在音响电路中，各个部分之间通过电路图进行连接，电路图是用来表示电路连接关系和元器件布局的图表。
通过电路图，我们可以清晰地看到各个元器件之间的连接方式和工作原理，从而更好地了解音响电路的结构和功能。
在电路图中，通常使用符号来代表各种元器件，如电阻、电容、晶体管等，通过这些符号的组合和连接方式，可以清晰地表示出整个音响电路的结构和工作原理。
音响电路的工作原理是指音响电路在工作时所遵循的物理规律和电路原理。
在音响电路中，电流、电压、功率等物理量都在起作用，各个元器件之间也存在着复杂的相互作用关系。
通过深入理解音响电路的工作原理，我们可以更好地掌握音响设备的工作方式和性能特点，从而更好地进行音响设备的设计、调试和维护工作。
总之，音响电路图及工作原理是音响爱好者和从事相关行业的人员必须要了解的知识，通过学习音响电路图及工作原理，我们可以更好地理解音响设备的工作原理，提高对音响设备的认识和掌握，从而更好地进行音响设备的使用和维护。
希望本文对您有所帮助，谢谢阅读！。
模电课设音响放大器讲解
音响放大器的设计与仿真实现一、实验方案1.1电子混响采用MN3200系列电子混响延时器MN3200系列芯片在市场上易购得且价格便宜，尽管需要的元件多些。
相比之下，方案一的实践操作性更好，选择方案一更为合理。
1.2主要部分的设计方案方案选择方案一：话音放大级、混合前置放大级、音调控制放大级各用一个UA741，功率放大级用LA4102。
方案二：话音放大级、混合前置放大级、音调控制放大级共用一个LM324功率放大级用LA4102。
比较选择：由于多级放大各级信号会互相产生干扰，合理布线，把级与级间的距离拉大是减小信号干扰的好方法，此时方案一是个不错的选择，但每一级各用一个UA741电路元件增多，电路板面积就会增大，不但不美观也不经济。
方案二中LM324是四运放集成电路，电源电压范围宽，静态功耗小，可单电源使用，价格低廉、放大效果好，话音放大级、混合前置放大级、音调控制放大级共用一个LM324电路元件少，占用电路板面积小，不仅美观而且经济。
二、单元电路的设计与参数计算2.1话音放大电路的设计由于话筒的输出信号一般只有5mV左右，而输出阻抗达到20kΩ(亦有低输出阻抗的话筒如20Ω，200Ω等)，所以话音放大器的作用是不失真地放大声音信号(最高频率达到10kHz)。
其输入阻抗应远大于话筒的输出阻抗。
电路原理图，电压放大倍数Av仅由外接电阻R11和R12决定：Av=1+R12/R11按要求该级的放大倍数Av =8.5，器电路原理图如图2.1所示。
图2.12.2混合前置放大级Av =－（V 1R 22/R 21+V 2R 22/R 23）567411U1BLM324C2110u FC2210u FC2310u FR110KR210KR2110K R2230K R2330KUi1V1UoVC C 话筒录音机根据整机增益分配可知，要使话筒与录音机输出经混响级后的输出基本相等，要求R22/R21=3，R22/R23=1，所以选择R22=30K ，R21=10K ，R23=30K 耦合电容C21、C22，C23采用10uF 的极性电容。
音频放大器原理和应用课件
电压放大器的工作原理
电压放大器通过将微弱的输入信 号放大，产生足够大的输出信号
，以驱动负载。
它通常由多级放大器组成，每一 级放大器将信号放大一定的倍数 ，最终输出足够大的电压信号。
电压放大器的主要性能指标包括 电压增益、输入阻抗、输出阻抗
和带宽等。
功率放大器的工作原理
功率放大器的主要任务是将电 压放大器的输出信号转换为功 率，以驱动负载。
CHAPTER 05
音频放大器的设计
电压放大器的设计
总结词
电压放大器的主要功能是放大微弱信号 ，提高信号的电压幅度。
VS
详细描述
电压放大器通常由输入级、输出级和中间 级组成，通过使用晶体管或集成电路来实 现信号的电压放大。输入级接收微弱信号 ，中间级进行电压放大，输出级输出放大 的电压信号。电压放大器的增益可以通过 改变电阻和电容器的参数来调整。
同声传译系统
在同声传译场景中，音频放大器将 翻译人员的声音放大并传递给不同 语种的听众，确保信息的准确传达 。
CHAPTER 04
音频放大器的性能指标
电压放大倍数
总结词
电压放大倍数是指音频放大器输出电压与输入电压之比，是衡量音频放大器放大 能力的重要指标。
详细描述
电压放大倍数反映了音频放大器对信号的放大程度，其值越大，说明放大器的放 大能力越强。在选择音频放大器时，需要根据实际需求选择合适的电压放大倍数 。
定期清洁
使用干燥的压缩空气或刷子清除灰尘和污垢 。
避免过热
确保放大器周围有足够的散热空间，并避免 长时间连续使用。
检查连接
确保所有连接牢固，特别是电源和接地。
备份设置和配置
以防意外情况导致设置丢失。
音响放大器电路设计与调试
音响放大器电路设计与调试1.设计目标1.1 音响放大器的设计要求具有电子混响延时，音调输出控制，卡拉OK伴唱，对话筒与录音机的输出信号进行扩音。
已知条件：+Vcc=9V，话筒（低阻20Ω）输出电压值5mv，录音机的输出信号100mV。
电子混响延时模块一个，集成功放块LA4102一块，8Ω/2W负载电阻RL一只，8Ω/4W扬声器一只，集成运放LM324一块。
1.2 主要技术指标额定功率P0MAX=1W，负载阻抗RL=8Ω，输入阻抗Ri〉〉20KΩ频率响应fL～fH=40HZ～10KHZ音响控制特性1KHZ处的增益为0db，100HZ和10KHZ处有12db的调节范围A VL=A VH≥+20db2.音响放大器各部分的作用2.1话筒放大器由于话筒的输出信号一般只有5mV左右，而输出阻抗达到20KΩ（亦有低输出阻抗的话筒，如20Ω，200Ω等），所以话筒放大器的作用是不失真地放大声音信号（最高频率达10KHZ）其输入阻抗应远大于话筒的输出阻抗。
2.2功率放大器功率放大器的作用是给音响放大器的负载RL（扬声器）提供一定的输出功率。
当负载一定时，希望输出功率尽可能大，输出信号的非线性失真尽可能小，效率尽可能大。
功率放大器有常见的单电源供电的OTL电路和正负双电源供电的OCL电路。
有集成运放和晶体管组成的功率放大器，也有专用集成电路功率放大器芯片。
在此设计制作中采用LA4102型集成音频功率放大器。
3.设计过程首先确定整机电路的级数，再根据各级的功能及技术指标要求分配电压增益，然后分别计算各级电路参数，通常从功放级开始向前逐级计算。
本设计已给定了电子混响器电路模块，需要设计的电路为话筒放大器，混合前置放大器、音调控制器及功率放大器。
根据题意要求，输入信号为5mv时输出功率的最大值为1w，因此电路系统的输出电压U0为 2.83V（根据P0=I0*U0可算得U0=■≈2.83V），总的电压增益AU=U0∕UI=2.83 1000/5=566，由于实际电路中会有损耗，故取AU=600，各级增益分配。
音频放大电路是一种对音频信号进行放大的功率放大电路
音频放大电路是一种对音频信号进行放大的功率放大电路，与电压放大电路实质上都是能量转换电路，但二者所要完成的任务不同，功率放大电路主要是为负载提供一定不失真、功率大、效率高的输出功率。
在设计电路时考虑到晶体管发射结正向偏置时才导通，所以选用两个性能对称的异型管，组成互补对称电路。
音频放大电路的设计考虑•就最简单的音频放大电路的理解而言，可以不必考虑声音的不同频率段的处理，只要直接将所有的信号都共同放大，共同输出就可以了，但是在实际中，这种简单的处理方式会存在以下几个方面的问题：一是放大电路和扬声器的频率响应问题，即必须保证放大电路对所有频率的信号都有相同的放大性能（放大倍数），也必须保证扬声器对所有频率的信号都有相同的响应性能，这在实际设计中是难以实现的。
单就放大电路而言，在音频范围内保证放大电路对所有频率的信号都有基本相同的放大性能并不困难，但是要保证扬声器对所有频率的信号都有相同的响应性能则几乎不可能，因为扬声器并不是简单的纯阻性负载，而是线圈和永磁体复合组成的，具有电阻性，电感性（线圈）以及能够感生电动势的特性（线圈切割磁力线），因此具有很复杂的频率响应特性；同时，不同结构，不同大小的扬声器的频率响应特性也是不同的。
因此在现代的音响器材上，往往采用多个不同的扬声器来分别对高、中、低音进行处理和表现，力争尽可能真实地还原出声音信号。
二是人们在不同的场合下，对声音信号的还原需求是不同的，例如在欣赏轻音乐时，声音信号主要集中在中、高音频段，此时可以消弱低频信号，增强高频信号，能够使音色明亮清晰。
而如果是在听摇滚乐或观看DVD中的战争场面时，则应当增强低频音量，使声音具有更强的节奏感和震撼力。
三是不同的人对相同声音的感知情况是不同的。
因此现在的各种音响器材上都有对声音频率进行调节处理的电路（称音调电路），以适应不同的需要。
另一方面还要说明的是，不同档次的音响器材对音频放大的品质要求也是不同的，因此放大电路本身的设计要求也不同。
音响放大电路设计与制作教案(详案)
音响放大电路设计与制作教案(详案)章节一：音响放大电路概述教学目标：1. 了解音响放大电路的作用和重要性。
2. 掌握音响放大电路的基本原理和组成部分。
教学内容：1. 音响放大电路的定义和作用。
2. 音响放大电路的基本原理。
3. 音响放大电路的主要组成部分。
教学方法：1. 讲授法：讲解音响放大电路的定义、作用和基本原理。
2. 案例分析法：分析实际的音响放大电路实例。
教学评估：1. 课堂问答：检查学生对音响放大电路的理解程度。
2. 小组讨论：评估学生对音响放大电路组成部分的掌握情况。
章节二：晶体管放大电路教学目标：1. 了解晶体管放大电路的特点和应用。
2. 掌握晶体管放大电路的工作原理。
教学内容：1. 晶体管放大电路的定义和特点。
2. 晶体管放大电路的工作原理。
3. 晶体管放大电路的应用领域。
教学方法：1. 讲授法：讲解晶体管放大电路的定义、特点和工作原理。
2. 实验演示法：展示晶体管放大电路的实验现象。
教学评估：1. 课堂问答：检查学生对晶体管放大电路的理解程度。
2. 实验报告：评估学生对晶体管放大电路实验现象的观察和分析能力。
章节三：功率放大电路教学目标：1. 了解功率放大电路的作用和重要性。
2. 掌握功率放大电路的基本原理和设计方法。
教学内容：1. 功率放大电路的定义和作用。
2. 功率放大电路的基本原理。
3. 功率放大电路的设计方法。
教学方法：1. 讲授法：讲解功率放大电路的定义、作用和基本原理。
2. 案例分析法：分析实际的功率放大电路实例。
教学评估：1. 课堂问答：检查学生对功率放大电路的理解程度。
2. 设计报告：评估学生对功率放大电路设计方法的掌握情况。
章节四：音响放大电路的设计与制作教学目标：1. 了解音响放大电路的设计原则和方法。
2. 掌握音响放大电路的制作技巧和注意事项。
教学内容：1. 音响放大电路的设计原则和方法。
2. 音响放大电路的制作技巧。
3. 音响放大电路的注意事项。
教学方法：1. 讲授法：讲解音响放大电路的设计原则、方法和制作技巧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 话音放大器
由于话筒的输出信号一般只有5mV左右 ，而输出阻抗达到20kΩ(亦有低输出阻抗的 话筒如20Ω，600Ω等)，所以话音放大器的 作用是不失真地放大声音信号(最高频率达 到20kHz)。其输入阻抗应远大于话筒的输出 阻抗。
方法 运算放大器构成的基本比例放大电路
2. 混合前置放大器
混合前置 放大器的作用 是将放音机输 出的音乐信号 与电子混响后 的声音信号混 合放大 。
输入阻抗Ri》20kΩ；
音调控制特性
1kHz处增益为0dB，100Hz和10kHz处有±12dB的调
节范围，AVL=AVH≥20dB；
二、实验内容要求（续2）
音响放大器系统设计过程与音调控制特性 仿真
测量内容 测量音调控制特性，并绘制音调控制特性曲线 测量频率为1kHz时的输出功率Po及整机电压增 益Av 测量整机频率响应特性曲线；
一、学习要求：
小型复杂多级模拟电子系统的设计与装调
话筒 话音放大器 电子混响器 械
放音机
混合前置 放大器
音调控制器
功率放大器 扬声器
一、学习要求：
小型电子系统（复杂多级）设计与装调 信号逐级放大实现系统目标的原理与方法 音调特性控制方法与实现原理 集成功率放大器内部电路工作原理与应用 音响放大器主要性能参数的测试方法； 综合运用所学知识与能力，掌握音响放大 器的设计方法与小型多级电子线路系统的 装调技术。
(5.5.2)
式中，
1 1 / ( RP π RP 1C2 ) 或 f L1 1 /(2 1C2 )
2 (RP π RP 1 R2 ) / ( RP 1R2C2 ) 或 f L2 ( RP 1 R2 ) /(2 1R2C2 )
①当f<f0时
当f<fL1时，C2可视为 开路，运算放大器的反 向输入端视为虚地，R4 的影响可以忽略，此时 电压增益
i 1 1
(a)
得
模
RP 1 0.1 j 1 R2 AV1 R1 1 j
AV1 (RP1 R 2 ) / 2R 1
此时电压增益相对AVL下降3dB。
①当f<f0时
vi
R1
RP 1
R2
R4
C2 － vo ＋
在f=fL2时，由式(5.5.2)得
A V2 RP 1 j 1 R2 R1 1 10 j
3、音调控制器 fL2(等于10 fH1 f表示高音频区的中音 L1)表示低音频
音调控制器只对低音频与高音频的增益进行 提升与衰减，中音频的增益保持0dB不变。因此 ，音调控制器的电路可由低通滤波器与高通滤波 器构成。
3、音调控制器
音调控制器用于对低音频与高音频的 增益进行提升与衰减，中音频的增益 设电容 C = C >> C 1 2 3 保持0dB不变。因此，可由低通滤波器 ，在中、低音频 与高通滤波器构成。
实际系统音效及控制效果试听
将放音机输出的音乐信号与 话筒的输出信号一般只有5mV左右，而输 大声音信号( 最高频率达到 主要是控制、 电子混响后的声音信号混合 出阻抗达到20kΩ(亦有低输出阻抗的话 10kHz)。其输入阻抗应远大于话 放大 筒如20Ω，200Ω等 。 ) 调节音响放大 筒的输出阻抗。
多级放大系统级联调试方法
二、实验内容要求
功能要求：具有话筒扩音、音调控制、音量 控制、电子混响 (未要求)、卡拉OK伴唱等功 能。 已知条件
集成功率放大器LM386 1只， 低阻话筒 20Ω1 个，其输出信号为 5mV （有效值） 集成运算放大器 NE5532 2 只，或 LM324 1只
vi
R1
RP 1
R2
AVL RP 1 R2 / R1
R4
C2 － vo ＋
ቤተ መጻሕፍቲ ባይዱ
(a)
①当f<f0时
在f=fL1时，因为fL2 =10fL1 ，故可由式
vi
R1
RP 1
R2
R4
C2 － vo ＋
V RP o 1 R2 1 (j ) / 2 A j V R 1 (j ) /
V1为话筒输出电压； V2为放音机输出电压.
v1 v2 R1 RF
R2
－ ＋
vo
VO=－
RF RF V1＋ V2 R1 R2
)
区的中音频转折频率 频转折频率 fH2(等于10fH2) 主要用于控制、调节音响放大器的幅频特性使声 表示高音频转 音变得更好听一些。 fL1表示低音频转折频率，一 f0（等于1kHz）表示中音频率 折频率，一般 般为几十赫兹 ，要求增益AV0=0dB 为几十千赫兹
R1 C1 R4 C3 R3 － ＋
＋
RP1 C2
R2
vi
＋
C4
C5 vo
区，C3可视为开 路，作为低通滤 波器；在中、高 音频区，C1、C2 可视为短路，作 为高通滤波器。
RP2
①当f<f0时 当RP1的滑臂 在最左端时，对 应于低频提升最 大的情况
vi
R1
RP 1
R2
R4
C2 － vo ＋
(a)
①当f<f0时
当RP1滑 臂在最右端时 ，对应于低频 衰减最大的情 况
vi
R1
RP1
R2
C1
R4 － vo ＋
(b)
①当f<f0时
分析表明，右图所 示电路是一个一阶有源 低通滤波器，其增益函 数的表达式为
vi
R1
RP 1
R2
R4
C2 － vo ＋
(a) V RP R 1 (j ) / 2 2 j o 1 A V R1 1 (j ) / 1 i
话筒 话音放大器
三、音响放大器的基本组成 话音放大器的作用是不失真地放
器的幅频特性 电子混响器
械
放音机
混合前置 放大器
音调控制器
功率放大器
扬声器 电子混响器是用电路模拟声 音的多次反射，产生混响效 给音响放大器的负载RL( 果，使声音听起来具有一定 扬声器)提供一定的输出 的深度感和空间立体感。 功率。
741 3只， 8Ω/2W负载电阻1只，8Ω/2W扬声器1只， 伴唱音源（MP3 or PC） 电源电压+VCC=+9V, -VEE=-9V。
3
二、实验内容要求（续1）
主要技术指标 额定功率Po＞1.2w ； 负载阻抗RL＝8Ω； 频率响应
fl＝40Hz，fH=10kHz；
