电流互感器和电压互感器

w1 t Lav
式中Lav是对应于运行点原绕组的平均电感，如图6-2所示。
变压器的瞬态过程
§6-2变压器空载合闸时的瞬态过程
空载合闸时产生过电流的原因
由此，式(6-1)便可改写为
w1
dt dt
w1
r1 Lav
t

2U1 sin(t ) （6－3）
式(6-3)是一个常系数微分方程，它的解由两部分组成，一部分是稳态分量，
分为0.2，0.5，1.0，3.0和 10等五个标准等级。例如，
I1
0.5级准确度就表示在额定
电流时，原、副边电流变比
的误差不超过0.5％。
N1
I1

N2
A I2
电流互感器
使用注意事项：
1）为了使用安全，电流互感器的副边必须可靠的接地，以防止由于绝缘损坏后，原边的高压传到副边，发生人身事故。
2）电流互感器的副边绝对不容许开路。因为副边开路时，互感器成为空载运行，此时，原边被测线路电流成了激磁电流，使铁心内的磁密比额定情况增加许多倍。它一方面将使副边感应出很高的电压，可能使绝缘击穿。同时对测量人员也很危险；另一方面，铁心内磁密增大以后，铁耗会大大增加，使铁心过热，影响电流互感器的性能，甚至把它烧坏。

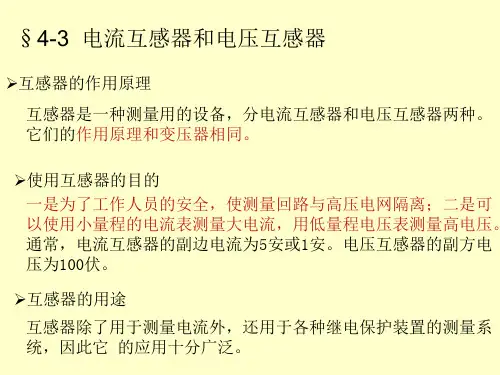

§4-3 电流互感器和电压互感器
互感器的作用原理
互感器是一种测量用的设备，分电流互感器和电压互感器两种。它们的作用原理和变压器相同。
使用互感器的目的一是为了工作人员的安全，使测量回路与高压电网隔离；二是可以使用小量程的电流表测量大电流，用低量程电压表测量高电压。通常，电流互感器的副边电流为5安或1安。电压互感器的副方电压为100伏。
3）可以减少总的备用容量；

电压互感器与电流传感器检测电流的区别

电压互感器与电流传感器检测电流的区别电流互感器，是将一次侧的大电流，按比例变为适合通过仪表或继电器使用的，额定电流为5A或1A的变换设备。

它的工作原理和变压器相似。

1、一次绕组与高压回路串联，只取决于所在高压回路电流，而与二次负荷大小无关。

2、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。

3、二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。

霍尔电流传感器开环模式与闭环模式。

开环模式又称为直接测量式霍尔电流传感器，输入为电流，输出为电压。

这种方式的优点是结构简单，测量结果的精度和线性度都较高。

可测直流、交流和各种波形的电流。

但它的测量范围、带宽等受到一定的限制。

在这种应用中，霍尔器件是磁场检测器，它检测的是磁芯气隙中的磁感应强度。

电流增大后，磁芯可能达到饱和；随着频率升高，磁芯中的涡流损耗、磁滞损耗等也会随之升高。

这些都会对测量精度产生影响。

当然，也可采取一些改进措施来降低这些影响，例如选择饱和磁感应强度高的磁芯材料；制成多层磁芯；采用多个霍尔元件来进行检测等等。

开环模式的结构原理见下图根据检测量程的需求，一般分为以下两种绕线模式，左图为小量程的结构图，右图为大量程的结构图。

闭环模式又称为零磁通模式或磁平衡模式，其输入与输出端均为电流信号。

原理见下图将霍尔器件的输出电压进行放大，再经电流放大后，让这个电流通过补偿线圈，并令补偿线圈产生的磁场和被测电流产生的磁场方向相反，最终达到磁平衡。

这个平衡过程是自动建立的，是一个动态平衡。

建立平衡所需的时间极短。

平衡时，霍尔器件处于零磁通状态。

磁芯中的磁感应强度极低（理想状态应为0），不会使磁芯饱和，也不会产生大的磁滞损耗和涡流损耗。

恰当地选择磁芯材料和线路元件，可做出性能优良的零磁通电流传感器。

下面是我公司闭环系列一款产品：电气参数HBA25-TP HBA50-TP额定输入有效电流值25 50 A测量电流范围±50 ±100 A匝比1-2-2-4：1000 1-2-3-4：2500额定输出有效值电流±25±0.5% ±50±0.5% mA次级线圈内阻40 30 Ω电源电压±15±5% V零电流失调±0.2 mA电流失调温漂≤±0.01 mA/℃响应时间＜1 μS线性度≤0.1 %FSdi/dt跟随精度＞50 A/μS带宽(-3dB) DC...200 KHz绝缘电压50HZ，1min 5 KV 工作温度-40～+85 ℃储存温度-40～+125 ℃机械参数接线图初级初级接法IPN(A)峰值电流IP(A)输出电流Is（mA）初级引脚连线125，5055，10025，50212，2527，5024，5038，1618，3324，4846，1213，2524，48。

电压互感器与电流互感器的作用原理两者区别

电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。

互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。

电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用。

大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。

那么为了能够对这些线路的电路进行监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。

有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个“钳”便是穿心式电流互感器。

电流互感器的结构如下图所示，可用它扩大交流电流表的量程。

在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。

电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。

原线圈串接在待测电路中时，它两端的电压降极小。

副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。

由于I1/I2=K i（Ki称为变流比）所以I1=K i*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比K i之乘积。

如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。

电流互感器次级电流最大值，通常设计为标准值5A。

不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。

电流互感器和电压互感器选择和计算导则正文

电流互感器和电压互感器选择和计算导则正文电流互感器和电压互感器是电力系统中常用的传感器设备，用于测量和监测电流和电压。

在选择和计算互感器时，需要考虑多个因素，包括电流或电压的范围、精度要求、负载容量、安装方式等。

本文将详细介绍电流互感器和电压互感器的选择和计算导则。

一、电流互感器选择和计算导则1.电流范围选择：根据被测电流的最大值和最小值，选择合适的电流互感器。

通常，电流互感器的额定电流应为被测电流的1.2倍，以确保互感器在额定电流下的正常工作。

2.精度要求：根据应用的需求确定电流互感器的精度等级，常见的精度等级有0.1、0.2、0.5等。

精度等级越高，互感器的测量误差越小，但价格也相应增加。

3.负载容量：互感器的负载容量是指互感器能够承受的额定负载电流。

在选择互感器时，需要根据负载电流的最大值确定互感器的负载容量，以确保互感器在额定负载下的正常工作。

4.安装方式：根据具体的应用场景选择合适的电流互感器安装方式，常见的安装方式有固定式、可分离式和插拔式。

固定式适用于固定装置，可分离式适用于需要经常换位的场合，插拔式适用于需要频繁更换互感器的场合。

5.计算导则：电流互感器的计算一般通过测量电流和互感器的变比计算得出。

设被测电流为I，互感器的变比为N，则互感器的二次电流为I2=I*N。

根据互感器的额定电流和变比，可以计算出互感器的额定二次电流。

二、电压互感器选择和计算导则1.电压范围选择：根据被测电压的最大值和最小值，选择合适的电压互感器。

通常，电压互感器的额定电压应为被测电压的1.2倍，以确保互感器在额定电压下的正常工作。

2.精度要求：根据应用的需求确定电压互感器的精度等级，常见的精度等级有0.1、0.2、0.5等。

精度等级越高，互感器的测量误差越小，但价格也相应增加。

3.负载容量：互感器的负载容量是指互感器能够承受的额定负载电压。

在选择互感器时，需要根据负载电压的最大值确定互感器的负载容量，以确保互感器在额定负载下的正常工作。

电压传感器和电流传感器的区别【详解】

据我的了解没有电流传感器和电压传感器的说明，只能说传感器的输出形式是电流还是电压，传感器把模拟信号（如压力）转换成对应的数字信号（电压或电流），我们通过读取这些数字电信号，根据对应关系确定当前的压力。

如0－35MPa的压力对应4－20MA的电流或0－35MPa的压力对应1－5V的电压。

在单片机控制的许多应用场合,都要使用变送器来将单片机不能直接测量的信号转换成单片机可以处理的电模拟信号，如电流变送器,压力变送器、温度变送器、流量变送器等。

早期的变送器大多为电压输出型，即将测量信号转换为0-5V电压输出，这是运放直接输出,信号功率<0.05W,通过模拟/数字转换电路转换数字信号供单片机读取、控制。

但在信号需要远距离传输或使用环境中电网干扰较大的场合，电压输出型传感器的使用受到了极大限制，暴露了抗干扰能力较差,线路损耗破坏了精度等等等缺点，而两线制电流输出型变送器以其具有极高的抗干扰能力得到了广泛应用。

电压输出型变送器抗干扰能力极差，线路损耗的破坏,谈不上精度有多高,有时输出的直流电压上还叠加有交流成分，使单片机产生误判断，控制出现错误，严重时还会损坏设备，输出0－5V优良不能远传，远传后线路压降大，**度大打折扣。

现在很多的ADC,PLC,DCS 的输入信号端口都作成两线制电流输出型变送器4-20mA的,证明了电压输出型变送器被淘汰的必然趋势。

霍尔电流电压传感器与普通互感器相比有着下面的特点：1. 测量范围广：它可以测量任意波形的电流和电压，如直流、交流、脉冲、三角波形等，甚至对瞬态峰值电流、电压信号也能忠实地进行反映；2. 响应速度快：最快者响应时间只为1us。

3. 测量精度高：其测量精度优于1%，该精度适合于对任何波形的测量。

普通互感器是感性元件，接入后影响被测信号波形，其一般精度为3%~5%，且只适合于50Hz 正弦波形开关电源、保险丝。

4. 线性度好：优于0.2%5. 动态性能好：响应时间快，可小于1us；普通互感器的响应时间为10~20ms。

(完整版)电压互感器和电流互感器

目录1. 概述 (2)2. 电压互感器 (2)2.1. 基本介绍 (2)2.2. 主要类型 (3)2.3. 工作原理 (3)2.4. 注意事项 (4)2.5. 铭牌标志 (5)2.6. 基本作用 (5)2.7. 接线方式 (5)2.8. 常见异常 (6)3. 电流互感器 (7)3.1. 基本介绍 (7)3.2. 基本原理 (7)3.3. 型号参数 (8)3.4. 使用原则 (10)3.5. 校验方法 (11)3.6. 注意事项 (12)1.概述互感器在供配电系统中主要分为两种：电压互感器和电流互感器。

在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。

互感器的内部结构就是变压器。

按照变压器的原理运行。

互感器和变压器的工作原理相同,都是运用电磁感应原理来工作的.变压器的作用是将一种等级的电压变换成另一种等级的同频率的电压,它只能实现电压的变换,不能实现功率的变换.互感器分为电压互感器和电流互感器.电压互感器的作用是供给测量仪表,继电器等电压,从而正确的反映一次电气系统的各种运行情况.使测量仪表,继电器等二次电气系统与一次电气系统隔离,以保证人员和二次设备的安全,将一次电气系统的高电压变换成同意标准的低电压值(100伏,100/1.732伏,100/3伏). 电力互感器的作用与电压互感器的作用基本相同,不同的就是电流互感器是将一次电气系统的大电流变换成标准的5安或1安供给继续电器,测量仪表的电流线圈。

2.电压互感器2.1.基本介绍电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

电压互感器与电流互感器作用区别完整版

电压互感器与电流互感器作用区别Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电流互感器与电压互感器的区别电流互感器的作用：电流互感器是电力系统中很重要的一个一次设备,其原理是根据电磁感应原理而制造的.它的一次线圈匝数很少,通常采用单匝线圈,即一根铜棒或一根铜排.二次线圈主要接测量仪表或继电器的线圈.电流互感器的二次侧不能开路运行,当二次侧开路时,一次侧的电流主要用于激磁,这样会在二次侧感应出很高的电压,从而危及二次设备和人身的安全,也会造成电流互感器烧毁. 其主要作用是:1、将很大的一次电流转变为标准的5安培；2、为测量装置和继电保护的线圈提供电流；3、对一次设备和二次设备进行隔离。

电压互感器和电流互感器在作用原理上的区别主要区别是正常运行时工作状态大不相同，主要表现为:1)电流互感器二次可以短路，但是不得开路；电压互感器二次可以开路，但是不得短路2)对于二次侧的负荷来说，电压互感器的一次内阻抗较小甚至可以忽略不计，大可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大,以至可以认为是一个内阻无穷大的电流源。

3)电压互感器正常工作时的磁通密度接近饱和值，故障时候磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值.4)电压互感器是用来测量电网高电压的特殊变压器，它能将高电压按规定比例转换为较低的电压后，再连接到仪表上去测量。

电压互感器，原边电压无论是多少伏，而副边电压一般均规定为100伏，以供给电压表、功率表及千瓦小时表和继电器的电压线圈所需要的电压。

把大电流按规定比例转换为小电流的电气设备，称为电流互感器。

电流互感器副边的电流一般规定为5安或1安，以供给电流表、功率表、千瓦小时表和继电器的电流线圈电流。

电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

电压互感器、电流互感器原理

电压互感器、电流互感器原理电压互感器、电流互感器是电力系统中常用的测量装置，用于测量高电压和大电流。

本文将分别从电压互感器和电流互感器的原理进行介绍。

一、电压互感器原理电压互感器，简称VT，又称电压互感器、电压互感器、电压互感器等，是一种用于测量高压电缆和高压设备中电压的测量装置。

其工作原理基于互感器的原理，即利用磁感应现象。

电压互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。

一次绕组与高压设备并联连接，二次绕组与测量仪表相连。

当高压设备通电时，一次绕组中产生的磁场会通过铁芯传递到二次绕组中，从而在二次绕组中诱导出一个与一次绕组中电压成正比的电压。

这样，通过测量二次绕组中的电压，就可以得到高压设备中的电压值。

二、电流互感器原理电流互感器，简称CT，又称电流互感器、电流互感器等，是一种用于测量高电流的测量装置。

其工作原理也是基于互感器的原理。

电流互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。

一次绕组与高电流设备串联连接，二次绕组与测量仪表相连。

当高电流通过一次绕组时，会在铁芯中产生一个磁场，这个磁场会通过铁芯传递到二次绕组中，从而在二次绕组中诱导出一个与一次绕组中电流成正比的电流。

通过测量二次绕组中的电流，就可以得到高电流设备中的电流值。

三、电压互感器和电流互感器的特点1. 测量范围广：电压互感器和电流互感器能够测量较大范围内的电压和电流，适用于不同电力系统和设备的测量需求。

2. 高精度：电压互感器和电流互感器具有较高的测量精度，可以满足电力系统对精确测量的要求。

3. 绝缘性能好：电压互感器和电流互感器在设计和制造过程中，采用了一系列的绝缘措施，确保了其在高电压和大电流环境下的安全可靠性。

4. 动态性能好：电压互感器和电流互感器响应速度快，能够准确测量瞬态和稳态下的电压和电流。

四、电压互感器和电流互感器的应用电压互感器和电流互感器广泛应用于电力系统中的各种测量和保护装置中，如电能计量、保护继电器、故障录波器等。

电流互感器

电流互感器与电压互感器的区别：电流互感器是测量电流的.电压互感器是测量电压的.英文中一个叫CT,一个叫PT电流互感器的一次绕组串接在供，配电系统一次电路中，而二次绕组分别串接在仪表，仪器，继电器等的电流线圈中电压互感器原理其实就是变压器原理，只是容量大小的区别互感器在安装现场要注意的事项。

1、电流互感器一次有电流通过时，二次绕组不得开路，否则二次产生高压，对产品性能和人身安全有影响。

当电流互感器有绕阻不用时要短路。

2、电压互感器二次绕组不得短路，否则互感器将被烧毁。

3、一次绕组重复工频耐压试验应在规定电压值的80%下进行。

电流传感器的工作原理依据的工作原理主要是霍尔效应原理。

（本文下面多以以零磁通闭环产品原理为例）当原边导线经过电流传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式：IS* NS= IP*NP其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数；NP/NS—匝数比，一般取NP=1。

电流传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比，IS一般很小，只有10~400mA。

如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。

传感器供电电压VAVA指电流传感器的供电电压，它必须在传感器所规定的范围内。

超过此范围，传感器不能正常工作或可靠性降低，另外，传感器的供电电压VA又分为正极供电电压VA+和负极供电电压VA-。

要注意单相供电的传感器，其供电电压VAmin是双相供电电压VAmin的2倍，所以其测量范围要相供高于双电的传感器。

测量范围Ipmax测量范围指电流传感器可测量的最大电流值，测量范围一般高于标准额定值IPN电压传感器原理:概述电压传感器相当于一个通用型电压表。

电压互感器与电流互感器的作用原理及两者区别

电压互感器与电流互感器的作用原理及两者区别Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。

大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。

那么为了能够对这些线路的电路进行监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。

有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个“钳”便是穿心式电流互感器。

电流互感器的结构如下图所示，可用它扩大交流电流表的量程。

在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。

电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。

原线圈串接在待测电路中时，它两端的电压降极小。

副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。

由于I1/I2=Ki（Ki称为变流比）所以I1=Ki*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。

如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。

精华：传感器式电流、电压互感器简析

随着计算机技术、通信技术的迅速发展，电力系统的继电保护与控制已基本实现微机化，设备体积趋向小型化，这也同样要求与继电保护和控制设备接口的外部测量部分小型化和弱电化。

传统的保护控制设备由于消耗功率较大，要求外部测量设备具备一定的输出功率，以驱动保护控制设备的运行。

随着的微处理机的发展，迫切需要有与之相匹配的直接接口的外部测量设备的存在，经过科学技术应用人员的辛勤工作，找到了一种早已存在的而以前被人们忽视的微电流、电压输出设备，即洛高夫斯基（Rogowski）电流传感器和分压器，其输出的几百毫安电流/毫伏电压能直接与微机型保护控制设备接口，满足保护控制测量的要求，且基本消除了传统电磁式电流、电压互感器磁饱和的缺点。

2 电流传感器早在1912年，洛高夫斯基通过对电力系统测量的研究，发明了洛高夫斯基线圈测量原理。

洛高夫斯基线圈是一个均匀缠绕的线圈，它具有一个非磁性的芯。

洛高夫斯基线圈最基本形状是一个环形的空气芯线圈。

洛高夫斯基线圈可通过将导线绕在一个挠性的管子上，然后将管子两端弯曲到一起而构成。

见图1，绕组经过精密制造，具有优良的准确度和稳定性。

来源:来源:输配电设备网通过线圈的电流感应产生一个电压e，可由以下近似出式给出：e=-u。

NA dI/dt = H dI/dt （１）其中 u。

=自由空间的导磁率N=缠绕密度，[匝数/米]A=单匝截面积[米2 ]H=线圈灵敏度[Vs/A]洛高夫斯基线圈由于采用非磁性的线圈芯，故没有任何非线性饱和效应。

它允许隔离的电流测量，并具有较宽的带宽，最大可达1兆赫兹。

洛高夫斯基线圈具有良好的线性特性，且体积小和重量轻。

可以认为是理想的电流传感洛高夫线圈不存在饱和性，它可以用来测量从几安培到几百千安的电流，最小值和最大值主要取决于测量的电子元件。

线性带来以下特点：所需要的不同规格的数目减少高故障电流的准确测量（故障定位，断路器的状态监控）由于洛高夫斯基线圈的输出与电流的时间导数成比例，因此需进行积分。

电流互感器和电压互感器的区别

电流互感器和电压互感器的区别电流传感器的工作原理依据的工作原理主要是霍尔效应原理。

电流传感器的输出信号是副边电流IS，它与输入信号（原边电流I P）成正比，IS一般很小，只有10~400mA。

如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。

传感器供电电压VAVA指电流传感器的供电电压，它必须在传感器所规定的范围内。

超过此范围，传感器不能正常工作或可靠性降低，另外，传感器的供电电压VA又分为正极供电电压VA+和负极供电电压VA-。

要注意单相供电的传感器，其供电电压VAmin是双相供电电压VAmin 的2倍，所以其测量范围要相供高于双电的传感器。

测量范围Ipmax测量范围指电流传感器可测量的最大电流值，测量范围一般高于标准额定值IPN电压传感器原理:概述电压传感器相当于一个通用型电压表。

可以用于多种电学实验中，测量直流或交流电的电压。

规格量程：直流/交流电流输入0 ~±0.2V、0 ~±2V、0 ~±20V三个量程，用数字显示时最多为4位有效数字。

软件控制量程转换。

误差：不大于满量程值的3% 。

输入电阻：>1MΩ。

带宽：>1kHz工作原理被测量的电压通过传感器中的分压电路，取得与被测电压成正比的0-5V的信号电压，经过A/D转换由采集器接受，然后采集器以适当的形式把结果传送给计算机。

使用A.传感器在使用时应与待测电路并联。

电压互感器和电流互感器在作用原理上有什么区别

电压互感器和电流互感器在作用原理上有什么区别
主要区别是正常运行时工作状态很不相同，表现为：
1)电流互感器二次可以短路，但不得开路；电压互感器二次可以开路，但不得短路；
2)相对于二次侧的负荷来说，电压互感器的一次内阻抗较小以至可以忽略，可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大,以至可以认为是一个内阻无穷大的电流源。

3)电压互感器正常工作时的磁通密度接近饱和值，故障时磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值.
电流互感器是电力系统中很重要的一个一次设备,其原理是根据电磁感应原理而制造的.它的一次线圈匝数很少,通常采用单匝线圈,即一根铜棒或一根铜排.二次线圈主要接测量仪表或继电器的线圈.电流互感器的二次侧不能开路运行,当二次侧开路时,一次侧的电流主要用于激磁,这样会在二次侧感应出很高的电压,从而危及二次设备和人身的安全,也会造成电流互感器烧毁.
其主要作用是:1、将很大的一次电流转变为标准的5安培；2、为测量装置和继电保护的线圈提供电流；3、对一次设备和二次设备进行隔离。

电流互感器把大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。

它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。

电流互感器和电压互感器选择及计算导则

电流互感器和电压互感器选择及计算导则互感器属测量装置，按变压器原理工作。

电力系统中的大电流、高电压有时无法直接用一般的电流表和电压表来测量，必需通过互感器将待测电量按比例减小后测量。

互感器具有2种作用：将高电量转换为能用一般标准仪表测量的电量1A/5A/100V/500V;将仪表与高压电路隔离，保证仪表及人身平安。

一、电流互感器
一次侧只有1到几匝，导线截面积大，串入被测电路。

二次侧匝数多，导线细，与阻抗较小的仪表（电流表、功率表的电流线圈）构成闭路。

电流互感器的运行状况相当于二次侧短路的变压器，一般选择很低的磁密(0.08-0.1)T，并忽视励磁电流，则
I1/I2=N2/N1=k 。

励磁电流是误差的主要根源。

0.2/0.5/1 / 3，1表示变比误差不超过1%。

留意事项：
副边绕组必需牢靠接地，以防止由于绝缘损坏后，原边高电压传入危及人身平安。

副边肯定不容许开路。

开路时互感器成了空载状态，磁通高出额定时很多(1.4-1.8T)，除了产生大量铁耗损坏互感器外，还在副边绕组感应出危急的高压，危及人身平安。

二、电压互感器
电压互感器的运行状况相当于二次侧开路的变压器，其负载为阻抗较大的测量仪表。

副边电流产生的压降和励磁电流的存在是电压互感器误差之源。

电压互感器副边不能接过多的负载；且要求铁心不饱和(0.6-0.8T)。

留意事项：副边绕组连同铁心必需牢靠接地。

副边肯定不容许短路。

电流传感器与电流互感器的区别

电流传感器与电流互感器的区别
电流传感器交直流都可以检测，测交流出交流，测直流出直流，需要外接电源。

电流互感器只能测交流，输出信号时AC 5A或者AC1A，不需要外接电源。

普通电流互感器只能测量交流电流，交流电流互感器如果开路会产生高电压，严重时会击穿线路绝缘，产生电击威胁人员安全，所以使用时，二次侧不能开路，拆的时候二次侧必须短接。

霍尔电流传感器，直流和交流电流都可以测量，霍尔电流传感器拆的时候二次侧不必短
普通电流互感器不需要加电源，可直接测量。

而霍尔电流传感器则需加正负15伏或者是正负12伏工作电源。

电流互感器一般输出AC 5 A或AC 1 A。

而霍尔电流传感器一般输出50mA或100mA或5V的小信号，也可变送输出4—20mA，便于自动化控制。

测量精度上，霍尔电流传感器也优于电流互感器。

被测电流畸变、多次谐波、非正弦波等，对电流互感器测量结果的准确度影响较大。

而对霍尔电流传感器的影响相对来说则小的多。

在测量频范围，霍尔电流传感器要比电流互感器宽的多。

此外，霍尔电流传感器的响应时间要比电流互感器快。

技术专区
•开辟手机边框交互新天地，纽迪瑞科技边缘触控压力传感器荣获
•新风系统中空气质量VOC检测传感器的应用
•全球半导体OSD销售展望 2017年全球销售额增速最高
•Preciseley携MEMS亮相OFC 2018将在LiDAR MEMS 5G方面发力
•赫联电子将亮相2018厦门工业博览会-全文完-。

电流互感器、电压互感器

电流互感器与电压互感器电流互感器电流互感器原理是依据电磁感应原理的。

电流互感器是由闭合的铁心和绕组组成。

它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的大电流按比例变换成小电流,供给测量仪表和保护装置使用。

在测量交变电流的大电流时,为便于二次仪表测量需要转换为比较统一的电流（我国规定电流互感器的二次额定为5A或1A），另外线路上的电压都比较高如直接测量是非常危险的。

电流互感器就起到变流和电气隔离作用。

它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。

所以电流互感器会分为测量用电流互感器和保护用电流互感器；测量用电流互感器的作用是用来计量（计费）和测量运行设备电流的；保护用电流互感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。

电压互感器电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

同时，使用电压互感器可以将高电压与电气工作人员隔离。

电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。

电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。

当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。

可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

如何区分？电流互感器与电压互感器

如何区分？电流互感器与电压互感器在测量交变电流的大电流时,为便于二次仪表测量需要转换为比较统一的电流（我国规定电流互感器的二次额定为5A），另外线路上的电压都比较高如直接测量是非常危险的。

电流互感器就起到变流和电气隔离作用，电流互感器就是升压(降流)变压器。

1次侧只有1到几匝，导线截面积大，串入被测电路。

2次侧匝数多,导线细,与阻抗较小的仪表(电流表/功率表的电流线圈)构成闭路。

电流互感器的运行情况相当于2次侧短路的变压器，一般选择很低的磁密(0.08-0.1T),并忽略励磁电流，则I1/I2=N2/N1=k。

电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比励磁电流是误差的主要根源。

0.2/0.5/1/3,1表示变比误差不超过1%。

测量性电流互感器电压互感器一、电流互感器铭牌标志电流互感器型号由以下几部分组成，各部分字母、符号表示内容：第一个字母：L——电流互感器。

第二个字母：F——风压式；M——母线式(穿芯式)。

第三个字母：C——瓷绝缘式；Z——浇注式。

第四个字母：B——保护；D——差动。

第一个数字：数字——电压等级(kV)。

例如LMZ—0.66表示用环氧树脂浇注的穿芯式电流互感器0.66kV。

额定工作电压：互感器允许长期运行的最高相同电压有效值。

额定一次电流：作为互感器性能基准的一次电流值。

额定二次电流：作为互感器性能基准的二次电流值，通常为5A或1A。

额定电流比：额定一次电流与额定二次电流之比。

额定负荷：确定互感器准确级所依据的负荷值。

电流互感器二次K1、K2端子以外的回路阻抗都是电流互感器的负荷。

通常以视在功率伏安或以阻抗欧姆表示。

额定功率因数：二次额定负荷阻抗的有功部分与额定阻抗之比。

准确度等级：在规定使用条件下，互感器的误差在该等级规定的限值之内电力工程中计量常用的等级有0.2、0.5、0.2S、0.5S等。

电压电流传感器VS电压电流互感器

霍尔电流/电压传感器工作原理原边电压Vp通过原边电阻R1转换为原边电流Ip，Ip产生的磁通量与霍尔电压经放大产生的副边电流Is通过副边线圈所产生的磁通量相平衡。

副边电流Is精确地反映原边电压。

磁平衡式霍尔电流传感器工作原理：原边电流Ip产生的磁通量与霍尔电压经放大产生的副边电流Is通过副边线圈所产生的磁通量相平衡。

副边电流Is精确地反映原边电流。

：直检式霍尔电流传感器工作原理如图。

由于磁路与霍尔器件的输出具有良好的线性关系，因此霍尔器件输出的电压讯号U0可以间接反映出被测电流I1的大小，即：I1∝B1∝U0;把U0定标为当被测电流I1为额定值时，U0等于50mV或100mV。

这就制成霍尔直接检测（无放大）电流传感器1.直放式电流传感器（开环式HDC系列）众所周知，当电流通过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出。

这一信号经信号放大器放大后直接输出，一般的额定输出标定为4V。

3.2 磁平衡式电流传感器（闭环式HNC系列）2.磁平衡式电流传感器也称补偿式传感器，即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿，从而使霍尔器件处于检测零磁通的工作状态。

磁平衡式电流传感器的具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动相应的功率管并使其导通，从而获得一个补偿电流Is。

这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。

当与Ip与匝数相乘所产生的磁场相等时，Is不再增加，这时的霍尔器件起指示零磁通的作用，此时可以通过Is来跟踪Ip。

当Ip变化时，平衡受到破坏，霍尔器件有信号输出，即重复上述过程，最后重新达到平衡。

被测电流的任何变化都会破坏这一平衡。

一旦磁场失去平衡，霍尔器件就有信号输出。
