电容的分类、作用及现用图解
名师推荐各种电容分类知识
电容符号廉纶电容金属膜电容电子制作中需要用到各种各样的电容器，它们在电路中分别起着不同的作用。
与电阻器相似，电容器通常简称其为电容，用字母C表示。
顾名思义，电容器就是“储存电荷的容器”。
尽管电容器品种繁多，但它们的基本结构和原理是相同的。
两片相距很近的金属中间被某绝缘物质(固体、气体或液体)所隔开，就构成了电容器。
两片金属称为极板，中间的物质叫做介质。
电容器也分为容量固定的与容量可变的。
但常见的是固定容量的电容，最多见的是电解电容和瓷片电容。
不同的电容器储存电荷的能力也不相同。
规定把电容器外加 1 伏特直流电压时所储存的电荷量称为该电容器的电容量。
电容的基本单位为法拉(F)。
但实际上，法拉是一个很不常用的单位，因为电容器的容量往往比1法拉小得多，常用的电容单位有微法(卩F)、纳法(nF)和皮法(pF)(皮法又称微微法)等，它们的关系是：1 法拉(F)= 1000000微法(卩F) 1 微法(卩F)= 1000 纳法(nF)= 1000000 皮法(pF) 0在电子线路中，电容用来通过交流而阻隔直流，也用来存储和释放电荷以充当滤波器，平滑输出脉动信号。
小容量的电容，通常在高频电路中使用，如收音机、发射机和振荡器中。
大容量的电容往往是作滤波和存储电荷用。
而且还有一个特点，一般1卩F以上的电容均为电解电容，而1卩F以下的电容多为瓷片电容，当然也有其他的，比如独石电容、涤纶电容、小容量的云母电容等。
电解电容有个铝壳，里面充满了电解质，并引出两个电极，作为正（+）、负（-）极，与其它电容器不同，它们在电路中的极性不能接错，而其他电容则没有极性。
把电容器的两个电极分别接在电源的正、负极上，过一会儿即使把电源断开，两个引脚间仍然会有残留电压（学了以后的教程，可以用万用表观察），我们说电容器储存了电荷。
电容器极板间建立起电压，积蓄起电能，这个过程称为电容器的充电。
充好电的电容器两端有一定的电压。
电容器储存的电荷向电路释放的过程，称为电容器的放电。
常用电子元件基础知识 电容
常用电子元件基础知识电容2010-01-15 21:43常用电子元件基础知识电容电容器俗称电容。
它是在两个金属电机之间夹了一层电介质构成。
所以它具有了存储电荷的能力。
所以在理论上，它对直流电流具有隔断的作用，而交流电流则可以通过，随着交流频率越高，它通过电流的能力也越强。
一些常用电容器外观见图1。
图(1)电容在电子线路中也是广泛应用的器件之一。
我们多采用它来滤波、隔直、交流耦合、交流旁路等，也用它和电感元件一起组成振荡电路。
电容的分类：按照结构的不同，我们将容量固定的电容称为固定电容，而可以调节的称为可调或半可调电容。
普通收音机选台的就是使用可变电容。
我们在线路图中常用“C”来代表电容，用图2的符号来表示固定电容，用图3的符号来表示半可变电容，图4表示可变电容，图5表示双联可变电容。
电解电容一般容量比较大，从1UF到10000UF都比较常见，它是有正负极之份的电容元件，在使用中正极节高电位端，负极接低电位端，不能够反接。
电解电容又分为铝电解、钽电解、铌电解，市面常见的是前两种，其中钽电解常被一些音响发烧友用于音响系统。
电解电容我们常用图6的符号表示。
图6：电解电容的标示符号电容的主要性能参数：1、电容标称容量。
描述电容容量大小的参数，单位为“法（F）”。
在实际应用中，以“法”出现的电容很少见到，我们常用的、常见的是其他拓展单位：“微法”（μF）和“皮法”(pf)。
其单位换算公式：1F=1,000,000μF (106μF)=1,000,000,000,000pF (1012pF)2、耐压。
也叫额定工作电压。
是指电容规定的温度范围内，它能够长期可靠工作承受的加在它两极的最高电压。
又区分为直流工作电压和交流工作电压。
这个指标当然是越高越好，在其他性能一样的情况下，高耐压的可以直接替代低耐压的，反之则不能。
3、漏电电阻。
电容中的电介质不是绝对绝缘的，当通上直流电的时候，或多或少地会有电流的通过，我们称之为漏电。
电容的作用
详述之：1）旁路旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。
就像小型可充电电池样，旁路电容能够被充电，并向器件进行放电。
为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。
这能够很好地防止输入值过大而导致的地电位抬高和噪声。
地弹是地连接处在通过大电流毛刺时的电压降。
2）去藕去藕，又称解藕。
从电路来说，总是可以区分为驱动的源和被驱动的负载。
如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是所谓的“耦合”。
去藕电容就是起到一个“电池”的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。
将旁路电容和去藕电容结合起来将更容易理解。
旁路电容实际也是去藕合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声高一条低阻抗泄防途径。
高频旁路电容一般比较小，根据谐振频率一般取0.1μF、0.01μF 等；而去耦合电容的容量一般较大，可能是10μF 或者更大，依据电路中分布参数、以及驱动电流的变化大小来确定。
旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。
这应该是他们的本质区别。
3）滤波从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。
但实际上超过1μF 的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。
有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。
电容的作用就是通高阻低，通高频阻低频。
电容越大低频越容易通过，电容越小高频越容易通过。
具体用在滤波中,大电容（1000μF）滤低频，小电容（20pF）滤高频。
曾有网友形象地将滤波电容比作“水塘”。
电容分类_精品文档
电容分类电容是电子设备中常见的一种 passiverun事件, 它被用于存储和释放电荷。
根据其构造和工作原理，电容可以分为多种不同的类型。
本文将介绍一些常见的电容分类，包括电解电容器、金属膜电容器、陶瓷电容器和固体电解电容器。
1. 电解电容器电解电容器是最常见的一种电容器类型。
它由两个金属电极(一个正极和一个负极)和一个电解质介质组成。
电解质介质允许电流在正极和负极之间流动，因此它们适用于需要大电容值的应用。
电解电容器通常具有较高的极性，也就是说，它们有一个正极和一个负极，必须按照正确的极性连接到电路中。
2. 金属膜电容器金属膜电容器是另一种常见的电容器类型。
它们由金属电极和一个绝缘薄膜组成。
金属膜电容器的优点是它们具有较高的耐电压和耐温性能，适用于高温环境或需要高电容值和高频率的应用。
金属膜电容器通常是无极性的，在电路中可以按任意方向连接。
3. 陶瓷电容器陶瓷电容器是一种常用的多层电容器。
它们由多个金属电极和陶瓷片组成。
陶瓷电容器具有较高的电容密度和稳定性，因此适用于需要小体积电容器的应用。
陶瓷电容器通常是无极性的，可以按任意方向连接。
4. 固体电解电容器固体电解电容器是一种新兴的电容器类型。
它们由两个金属电极之间的固体溶体电解质层组成。
固体电解电容器具有较高的电容值和较低的ESR (等效串联电阻)，适用于需要高电容值和低ESR的应用。
固体电解电容器通常具有一定的极性，并且在电路中需要按照正确的极性连接。
除了以上所述的电容器类型，还有其他一些特殊类型的电容器，例如有机电解电容器 (电解质为有机溶剂) 和超级电容器 (具有较高的电容密度和较低的内阻)。
总结一下，电容有多种不同的类型，包括电解电容器、金属膜电容器、陶瓷电容器和固体电解电容器等。
每种类型的电容器都具有不同的特性和适用范围，因此在电路设计中需要根据具体的应用需求选择合适的电容器。
了解不同类型的电容器对于正确选择和使用电容器非常重要，可以提高电路性能和稳定性。

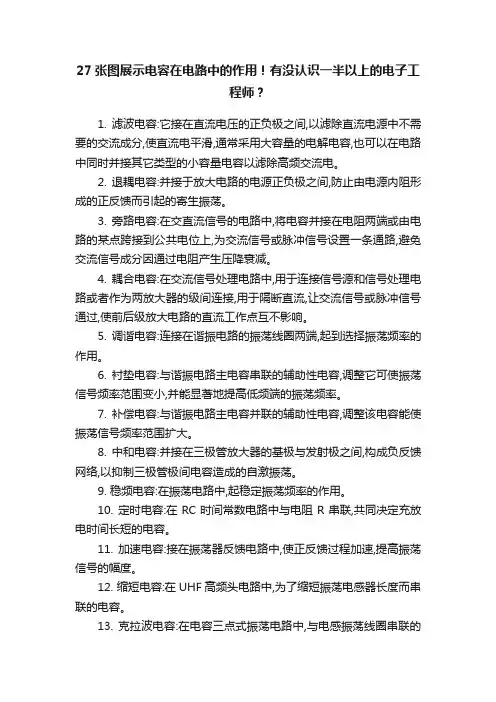

27张图展示电容在电路中的作用！有没认识一半以上的电子工程师？
27张图展示电容在电路中的作用！有没认识一半以上的电子工程师？1. 滤波电容:它接在直流电压的正负极之间,以滤除直流电源中不需要的交流成分,使直流电平滑,通常采用大容量的电解电容,也可以在电路中同时并接其它类型的小容量电容以滤除高频交流电。
2. 退耦电容:并接于放大电路的电源正负极之间,防止由电源内阻形成的正反馈而引起的寄生振荡。
3. 旁路电容:在交直流信号的电路中,将电容并接在电阻两端或由电路的某点跨接到公共电位上,为交流信号或脉冲信号设置一条通路,避免交流信号成分因通过电阻产生压降衰减。
4. 耦合电容:在交流信号处理电路中,用于连接信号源和信号处理电路或者作为两放大器的级间连接,用于隔断直流,让交流信号或脉冲信号通过,使前后级放大电路的直流工作点互不影响。
5. 调谐电容:连接在谐振电路的振荡线圈两端,起到选择振荡频率的作用。
6. 衬垫电容:与谐振电路主电容串联的辅助性电容,调整它可使振荡信号频率范围变小,并能显著地提高低频端的振荡频率。
7. 补偿电容:与谐振电路主电容并联的辅助性电容,调整该电容能使振荡信号频率范围扩大。
8. 中和电容:并接在三极管放大器的基极与发射极之间,构成负反馈网络,以抑制三极管极间电容造成的自激振荡。
9. 稳频电容:在振荡电路中,起稳定振荡频率的作用。
10. 定时电容:在RC时间常数电路中与电阻R串联,共同决定充放电时间长短的电容。
11. 加速电容:接在振荡器反馈电路中,使正反馈过程加速,提高振荡信号的幅度。
12. 缩短电容:在UHF高频头电路中,为了缩短振荡电感器长度而串联的电容。
13. 克拉波电容:在电容三点式振荡电路中,与电感振荡线圈串联的电容,起到消除晶体管结电容对频率稳定性影响的作用。
14. 锡拉电容:在电容三点式振荡电路中,与电感振荡线圈两端并联的电容,起到消除晶体管结电容的影响,使振荡器在高频端容易起振。
15.稳幅电容:在鉴频器中,用于稳定输出信号的幅度。
电容的分类、作用及图解
电容的分类、作用及图解————————————————————————————————作者：————————————————————————————————日期：1.瓷介电容器（CC ）结构：用陶瓷材料作介质，在陶瓷表面涂覆一层金属（银）薄膜，再经高温烧结后作为电极而成。
瓷介电容器又分 1 类电介质（NPO 、CCG ） ）；2 类电介质（X7R 、2X1）和 3 类电介质（Y5V 、2F4）瓷介电容器。
用途：主要应用于高频电路中。
2.涤纶电容器（CL ）结构：涤纶电容器，是用有极性聚脂薄膜为介质制成的具有正温度系数（即温度升高时，电容量变大）的无极性电容。
用途： 一般应用于中、低频电路中。
常用的型号有CL11、CL21等系列。
3.聚苯乙烯电容器（CB ）结构：有箔式和金属化式两种类型。
用途： 一般应用于中、高频电路中。
常用的型号有CB10、CB11（非密封箔式）、CB14~16（精密型）、CB24、CB25（非密封型金属化）、CB80（高压型）、 CB40 （密封型金属化）等系列。
4.聚丙烯电容器（CBB ）结构：用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。
有非密封式（常用有色树脂漆封装）和密封式（用金属或塑料外壳封装）两种类型。
用途： 一般应用于中、低频电子电路或作为电动机的启动电容。
常用的箔式聚丙烯电容：CBB10、CBB11、CBB60、 CBB61 等；金属化式聚丙烯电容： CBB20、CBB21、CBB401 等系列。
5.独石电容器结构：独石电容器是用钛酸钡为主的陶瓷材料烧结制成的多层叠片状超小型电容器。
用途：广泛应用于谐振、旁路、耦合、滤波等。
常用的有CT4 （低频） 、CT42（低频）；CC4（高频）、CC42（高频）等系列。
6.云母电容器（CY ）结构：云母电容器是采用云母作为介质，在云母表面喷一层金属膜（银）作为电极，按需要的容量叠片后经浸渍压塑在胶木壳（或陶瓷、塑料外壳）内构成。
电容的分类和作用
电容的分类和作用2015-04-18一、电容的分类和作用电容，由两个金属极，中间夹有绝缘材料（介质）构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容按介质材料可分为：空气电容、液体电容、无机固体电容、有机固体电容、电解电容。
按极性分为：有极性电容和无极性电容。
电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐二、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个"＋"符号代表正极。
三、电容的单位电阻的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（纳法）。
电容F 的容量很大，我们看到的一般都是μF、nF、pF的单位，而不是F的单位。
它们之间的具体换算关系如下：1F＝1000000μF1μF=1000nF1nF=1000pF四、电容的耐压单位：V（伏特）每一个电容都有它的耐压值，这是电容的重要参数之一。
普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V、6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。
五、电容的种类电容的种类可以从原理上分为：无极性可变电容、无极性固定电容、有极性电容等，从材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。
各种电容的优缺点及用途无极性可变电容安徽赛福电子有限公司制作工艺：1、可旋转动片为陶瓷片表面镀金属薄膜，定片为镀有金属膜的陶瓷底座；动片为同轴金属片，定片为有机薄膜片作介质优点：容易生产，技术含量低。
电容的分类、作用及图解
结构：云母微调电容器由定片和动片构成，定片为固定金属片，其表面贴有一层云母薄片作为介质，动片为具有弹性的铜片或铝片，通过调节动片上的螺钉调节动片与定片之间的距离，来改变电容量。 云母微调电容器有单微调和双微调之分。
用途：应用于晶体管收音机、电子仪器、电子设备中。
12.瓷介微调电容器（CC）
8.金属化纸介电容器（CJ）
结构：金属化纸介电容器采用真空蒸发技术，在涂有漆膜的
纸上再蒸镀一层金属膜作为电极而成。
优点：与普通纸介电容相比，体积小，容量大，击穿后能自愈能力强。
常见有CJ10、CJ11等系列。
9.铝电解电容器（CD）
结构：有极性铝电解电容器是将附有氧化膜的铝箔（正极）和浸有电解液的衬垫纸，与阴极（负极）箔叠片一起卷绕而成。外型封装有管式、立式。并在铝壳外有蓝色或黑色塑料套。
用途： 一般应用于中、低频电路中。
常用的型号有CL11、CL21等系列。
3.聚苯乙烯电容器（CB）
结构：有箔式和金属化式两种类型。
用途： 一般应用于中、高频电路中。
常用的型号有CB10、CB11（非密封箔式）、CB14~16（精密型）、CB24、CB25（非密封型金属化）、CB80（高压型）、 CB40 （密封型金属化）等系列。
4.聚丙烯电容器（CBB）
结构：用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。有非密封式（常用有色树脂漆封装）和密封式（用金属或塑料外壳封装）两种类型。
用途： 一般应用于中、低频电子电路或作为电动机的启动电容。常用的箔式聚丙烯电容：CBB10、CBB11、CBB60、 CBB61 等；金属化式聚丙烯电容： CBB20、CBB21、CBB401 等系列。
14.空气可变电容器（CB）
电容分类及用途
电容分类及用途
电容器根据电介质的不同可以分为以下几类：
1. 电解电容器：其电介质是电解质，常见的有铝电解电容器和钽电解电容器。
用于直流电路的滤波、耦合和解耦等应用，具有电容量大、工作电压高的特点。
2. 陶瓷电容器：其电介质是陶瓷材料，常见的有多层陶瓷电容器和单层陶瓷电容器。
用于高频电路的耦合、解耦、滤波等应用，具有尺寸小、频率响应好的特点。
3. 有机电容器：其电介质是有机材料，常见的有聚丙烯薄膜电容器、聚酯薄膜电容器和聚酰亚胺薄膜电容器。
用于电子仪器、电源供应、通讯设备等领域，具有稳定性好、介质损耗小的特点。
4. 金属膜电容器：其电介质是金属膜，常见的有铝箔电容器和锌箔电容器。
用于电子仪器、测试测量、工业自动化等领域，具有体积小、质量轻、稳定性好的特点。
5. 电解质电容器：其电介质是电解质溶液，常见的有固体电解电容器和固态电解电容器。
用于直流电路的滤波、放大器的耦合等应用，具有频率响应好、漏电流小的特点。
6. 变容电容器：其电容值可以通过调节电压来改变，常见的有电压可变电容器和容性随温度变化的电容器。
用于调节电路的频率、容量和电压等参数。
这些不同类型的电容器在电子元器件中都有着广泛的应用，用于电路设计中的滤波、耦合、解耦、稳压、波形整形、信号调节、存储、调谐等各种功能。
电容的种类和用途(作用)
电容的种类和用途（作用）纸介电容用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料（如火漆、陶瓷、玻璃釉等）壳中制成。
它的特点是体积较小，容量可以做得较大。
但是有固有电感和损耗都比较大，用于低频比较合适。
云母电容用金属箔或者在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。
它的特点是介质损耗小，绝缘电阻大、温度系数小，适宜用于高频电路。
陶瓷电容用陶瓷做介质，在陶瓷基体两面喷涂银层，然后烧成银质薄膜做极板制成。
它的特点是体积小，耐热性好、损耗小、绝缘电阻高，但容量小，适宜用于高频电路。
铁电陶瓷电容容量较大，但是损耗和温度系数较大，适宜用于低频电路。
薄膜电容结构和纸介电容相同，介质是涤纶或者聚苯乙烯。
涤纶薄膜电容，介电常数较高，体积小，容量大，稳定性较好，适宜做旁路电容。
聚苯乙烯薄膜电容，介质损耗小，绝缘电阻高，但是温度系数大，可用于高频电路。
金属化纸介电容结构和纸介电容基本相同。
它是在电容器纸上覆上一层金属膜来代替金属箔，体积小，容量较大，一般用在低频电路中。
油浸纸介电容它是把纸介电容浸在经过特别处理的油里，能增强它的耐压。
它的特点是电容量大、耐压高，但是体积较大。
铝电解电容它是由铝圆筒做负极，里面装有液体电解质，插入一片弯曲的铝带做正极制成。
还需要经过直流电压处理，使正极片上形成一层氧化膜做介质。
它的特点是容量大，但是漏电大，稳定性差，有正负极性，适宜用于电源滤波或者低频电路中。
使用的时候，正负极不要接反。
钽、铌电解电容它用金属钽或者铌做正极，用稀硫酸等配液做负极，用钽或铌表面生成的氧化膜做介质制成。
它的特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好。
用在要求较高的设备中。
半可变电容也叫做微调电容。
它是由两片或者两组小型金属弹片，中间夹着介质制成。
调节的时候改变两片之间的距离或者面积。
它的介质有空气、陶瓷、云母、薄膜等。
电容的种类与应用
1 名称:聚酯(涤纶电容(CL符号:电容量:40p--4u额定电压:63--630V主要特点:小体积,大容量,耐热耐湿,稳定性差应用:对稳定性和损耗要求不高的低频电路2 名称:聚苯乙烯电容(CB符号:电容量:10p--1u额定电压:100V--30KV主要特点:稳定,低损耗,体积较大应用:对稳定性和损耗要求较高的电路3 名称:聚丙烯电容(CBB符号:电容量:1000p--10u额定电压:63--2023V主要特点:性能与聚苯相像但体积小,稳定性略差应用:代替大局部聚苯或云母电容,用于要求较高的电路4 名称:云母电容(CY 符号:电容量:10p--0。
1u额定电压:100V--7kV主要特点:高稳定性,高牢靠性,温度系数小应用:高频振荡,脉冲等要求较高的电路5名称:高频瓷介电容(CC符号:电容量:1--6800p额定电压:63--500V主要特点:高频损耗小,稳定性好应用:高频电路6名称:低频瓷介电容(CT符号:电容量:10p--4。
7u额定电压:50V--100V主要特点:体积小,价廉,损耗大,稳定性差应用:要求不高的低频电路7名称:玻璃釉电容(CI符号:电容量:10p--0。
1u额定电压:63--400V主要特点:稳定性较好,损耗小,耐高温(200 度应用:脉冲、耦合、旁路等电路8名称:铝电解电容符号:电容量:0。
47--10000u额定电压:6。
3--450V主要特点:体积小,容量大,损耗大,漏电大应用:电源滤波,低频耦合,去耦,旁路等9名称:钽电解电容(CA 铌电解电容(CN符号:电容量:0。
1--1000u额定电压:6。
3--125V主要特点:损耗、漏电小于铝电解电容应用:在要求高的电路中代替铝电解电容10 名称:空气介质可变电容器符号:可变电容量:100--1500p主要特点:损耗小,效率高;可依据要求制成直线式、直线波长式、直线频率式及对数式等应用:电子仪器,播送电视设备等11 名称:薄膜介质可变电容器符号:可变电容量:15--550p主要特点:体积小,重量轻;损耗比空气介质的大应用:通讯,播送接收机等12名称:薄膜介质微调电容器符号:可变电容量:1--29p主要特点:损耗较大,体积小应用:收录机,电子仪器等电路作电路补偿13名称:陶瓷介质微调电容器符号:可变电容量:0。
电容的分类作用及图解
1、瓷介电容器(CC)结构:用陶瓷材料作介质,在陶瓷表面涂覆一层金属(银)薄膜,再经高温烧结后作为电极而成。
瓷介电容器又分 1 类电介质(NPO、CCG));2 类电介质(X7R、2X1)与3 类电介质(Y5V、2F4)瓷介电容器。
用途:主要应用于高频电路中。
2、涤纶电容器(CL)结构:涤纶电容器,就是用有极性聚脂薄膜为介质制成的具有正温度系数(即温度升高时,电容量变大)的无极性电容。
用途: 一般应用于中、低频电路中。
常用的型号有CL11、CL21等系列。
3、聚苯乙烯电容器(CB)结构:有箔式与金属化式两种类型。
用途: 一般应用于中、高频电路中。
常用的型号有CB10、CB11(非密封箔式)、CB14~16(精密型)、CB24、CB25(非密封型金属化)、CB80(高压型)、CB40 (密封型金属化)等系列。
4、聚丙烯电容器(CBB)结构:用无极性聚丙烯薄膜为介质制成的一种负温度系数无极性电容。
有非密封式(常用有色树脂漆封装)与密封式(用金属或塑料外壳封装)两种类型。
用途: 一般应用于中、低频电子电路或作为电动机的启动电容。
常用的箔式聚丙烯电容:CBB10、CBB11、CBB60、CBB61 等;金属化式聚丙烯电容: CBB20、CBB21、CBB401 等系列。
5、独石电容器结构:独石电容器就是用钛酸钡为主的陶瓷材料烧结制成的多层叠片状超小型电容器。
用途:广泛应用于谐振、旁路、耦合、滤波等。
常用的有CT4 (低频) 、CT42(低频);CC4(高频)、CC42(高频)等系列。
6、云母电容器(CY)结构:云母电容器就是采用云母作为介质,在云母表面喷一层金属膜(银)作为电极,按需要的容量叠片后经浸渍压塑在胶木壳(或陶瓷、塑料外壳)内构成。
用途:一般在高频电路中作信号耦合、旁路、调谐等使用。
常用的有CY、CYZ、CYRX等系列。
7、纸介电容器(CZ)结构:纸介电容器就是用较薄的电容器专用纸作为介质,用铝箔或铅箔作为电极,经卷饶成型、浸渍后封装而成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.瓷介电容器
（CC）
结构：用瓷材料作介质，在瓷表面涂覆一层金属（银）
薄膜，再经高温烧结后作为电极而成。
瓷介电容器
又分 1 类电介质（NPO、CCG）
）；2 类电介质（X7R、2X1）和 3 类电介质（Y5V、
2F4）瓷介电容器。
用途：主要应用于高频电路中。
2.涤纶电容器
（CL）
结构：涤纶电容器，是用有极性聚脂薄膜为介质制
成的具有正温度系数（即温度升高时，电容量变大）
的无极性电容。
用途：一般应用于中、低频电路中。
常用的型号有CL11、CL21等系列。
3.聚苯乙烯电
容器（CB）
结构：有箔式和金属化式两种类型。
用途：一般应用于中、高频电路中。
常用的型号有CB10、CB11（非密封箔式）、CB14~16
（精密型）、CB24、CB25（非密封型金属化）、CB80
（高压型）、 CB40 （密封型金属化）等系列。
4.聚丙烯电容
器（CBB）
结构：用无极性聚丙烯薄膜为介质制成的一种负温
度系数无极性电容。
有非密封式（常用有色树脂漆
封装）和密封式（用金属或塑料外壳封装）两种类
型。
用途：一般应用于中、低频电子电路或作为电动机
的启动电容。
常用的箔式聚丙烯电容：CBB10、CBB11、
CBB60、 CBB61 等；金属化式聚丙烯电容： CBB20、
CBB21、CBB401 等系列。
5.独石电容器
结构：独石电容器是用钛酸钡为主的瓷材料烧结制
成的多层叠片状超小型电容器。
用途：广泛应用于谐振、旁路、耦合、滤波等。
常用的有CT4 （低频）、CT42（低频）；CC4
（高频）、CC42（高频）等系列。
6.云母电容器
（CY）
结构：云母电容器是采用云母作为介质，在云母表
面喷一层金属膜（银）作为电极，按需要的容量叠
片后经浸渍压塑在胶木壳（或瓷、塑料外壳）构成。
用途：一般在高频电路中作信号耦合、旁路、调谐
等使用。
常用的有CY、CYZ、CYRX等系列。
7.纸介电容器
（CZ）
结构：纸介电容器是用较薄的电容器专用纸作为介
质，用铝箔或铅箔作为电极，经卷饶成型、浸渍后
封装而成。
缺点：体积大、容量精度低、损耗大、稳定性较差。
常见有CZ11、CZ30、CZ31、CZ32、CZ40、CZ80等系
列。
8.金属化纸介
电容器（CJ）
结构：金属化纸介电容器采用真空蒸发技术，在涂
有漆膜的
纸上再蒸镀一层金属膜作为电极而成。
优点：与普通纸介电容相比，体积小，容量大，击
穿后能自愈能力强。
常见有CJ10、CJ11等系列。
9.铝电解电容
器（CD）
结构：有极性铝电解电容器是将附有氧化膜的铝箔
（正极）和浸有电解液的衬垫纸，与阴极（负极）
箔叠片一起卷绕而成。
外型封装有管式、立式。
并
在铝壳外有蓝色或黑色塑料套。
用途：通常在直流电源电路或中、低频电路中起滤
波、退耦、信号耦合及时间常数设定、隔直流等作
用。
（注意:不能用于交流电源电路。
在直流电源中
作滤波电容使用时极性不能接反。
）
10.钽电解电容
器（CA）
结构：有两种形式：1. 箔式钽电解电容器部采
用卷绕芯子,负极为液体电解质，介质为氧化钽。
型
号有 CA30、CA31、CA35、CAk35等系列。
2. 钽粉
烧结式阳极（正极）用颗粒很细的钽粉压块后烧
结而成。
封装形式有多种。
型号有CA40 、CA41、CA42、
CA42H、CA49、CA70（无极性）等系列。
11.云母微调电
容器（CY）
结构：云母微调电容器由定片和动片构成，定片为
固定金属片，其表面贴有一层云母薄片作为介质，
动片为具有弹性的铜片或铝片，通过调节动片上的
螺钉调节动片与定片之间的距离，来改变电容量。
云母微调电容器有单微调和双微调之分。
用途：应用于晶体管收音机、电子仪器、电子设备
中。
12.瓷介微调电
容器（CC）
结构：瓷介微调电容器是用瓷作为介质。
在动片（瓷
片）与定片（瓷片）上均镀有半圆形的银层，通过
旋转动片改变两银片之间的相对位置，即可改变电
容量的大小。
用途：应用于晶体管收音机、电子仪器、电子设备
中。
13.薄膜微调电容器结构：薄膜微调电容器是用有机塑料薄膜作为介质，即在动片与定片（动、定片均为半圆形金属片）之间加上有机塑料薄膜，调节动片上的螺钉，使动片旋转，即可改变容量。
薄膜微调电容器一般分为双微调和四微调。
有的密封双连或密封四连可变电容器上自带薄膜微调电容器，将微调电容器安装在外壳顶部，使用和调整就更方便了。
14.空气可变电
容器（CB）
结构：电极由两组金属片组成。
一组为定片，一组
为动片，动片与定片之间以空气作为介质。
当转动
动片使之全部旋进定片时，其电容量最大，反之，
将动片全部旋出定片时，电容量最小。
空气可变电
容器有单连和双连之分（见外型图）。
15.薄膜可变电容器结构：薄膜可变电容器是在其动片与定片之间加上塑料薄膜作为介质，外壳为透明或半透明塑料封装，因此也称密封单连或密封双连和密封四连可变电容器。
用途：单连主要用在简易收音机或电子仪器中；双连用在晶体管收音机和电子仪器、电子设备中；四连常用在AF/FM多波段收音机。
