继电器触点材料的
密封继电器用银氧化镉触点材料研究
张 秀 芳 ! !"B$"# $ 女$工程师$主要从 事电触头材料的研 究与应用%
电器与能效管理技术!"#$%&'(
研究与分析
密封继电器用银氧化镉触点材料研究
张秀芳"柏小平"杨昌麟"李"杰"颜小芳 王"珩"刘映飞"胡"杰
福达合金材料股份有限公司 浙江 温州"&#$%#$
摘9要 针对密封继电器用银金属氧化物触点材料电寿命不良率较高的现象$设 计开发一款新型银金属氧化物电接触材料$研究不同材料的成分'组织与性能% 结果 表明&新型银氧化镉电接触材料电阻率低'内部结合紧密$表现为低熔焊力'低燃弧能 量及较高的抗机械磨损性能% 经验证$其电性能可满足密封继电器电寿命要求%
! F)L+@''HG>+,K-&+'PMH8$4,L8$ ZK*=NH) 2/0./0$ MN&*+#
7@9<-52< Y)K,H,NKN&(NK-K'KE,-&E+''&IKKXTKE,+*EG-+,KHIP&'OK-UK,+'HX&LKEH*,+E,U+,K-&+'IH-PK+'KL -K'+G$ + *KS P&'OK-UK,+'HX&LK K'KE,-&E+'EH*,+E,U+,K-&+'S+PLKP&(*KL +*L LKOK'HTKL$ ,NK EHUTHP&,&H*$ U&E-HP,-)E,)-K+*L T-HTK-,&KPHIL&IIK-K*,U+,K-&+'PSK-KP,)L&KL8?NK-KP)',PPNHS,N+,,NK*KSP&'OK-E+LU&)UHX&LK K'KE,-&E+'EH*,+E,U+,K-&+'N+P'HSK'KE,-&E+'-KP&P,&O&,G+*L ,&(N,&*,K-*+'VH*L&*($+*L PNHSP'HSUK',&*(IH-EK$'HS +-EK*K-(G+*L N&(N UKEN+*&E+'SK+--KP&P,+*EK83,&POK-&I&KL ,N+,&,PK'KE,-&E+'T-HTK-,&KPE+* UKK,,NKK'KE,-&E+''&IK -KW)&-KUK*,PHIPK+'KL -K'+G8
继电器的结构和原理
继电器的结构和原理
继电器是一种电控制器，它由线圈、铁芯、触点和外壳组成。
继电器的工作原理基于电磁感应。
在继电器内部，线圈通常由导线绕成螺线形，它的两端接入输入电源。
当输入电流通过线圈时，会在继电器内部产生磁场。
铁芯是由磁导率较高的材料制成，它位于线圈的中间，而触点位于铁芯的两端。
当线圈通电产生磁场时，铁芯的磁性会被激活，吸引触点闭合。
这样，触点上的电流就可以通过继电器的输出端口进行传输。
当输入电流断开时，磁场消失，触点则会弹开，导致输出电路断开。
继电器的外壳通常由绝缘材料制成，用来保护内部电路不受外界干扰和损坏。
此外，继电器通常还配备保护电路，例如二极管和插电器，这些设备可以在继电器操作过程中保护电路免受电压尖峰和电流反向冲击的损害。
继电器的主要应用是将低电流、低电压的信号转换为高电流、高电压的信号或控制。
它在电力系统、电子设备、通信系统等领域中广泛应用。
例如，继电器可以将微弱的开关信号转换为高功率的电机控制信号，从而实现自动化控制。
继电器触点材料
继电器触点材料
继电器触点材料是指继电器中用于传递电信号的接触材料。
继电器是一种电气控制设备，它可以通过电磁作用来控制电路的开关。
继电器触点材料的选择对继电器的性能和寿命有着重要的影响。
继电器触点材料的种类很多，常见的有银合金、铜合金、钨合金、钼合金、铂金合金等。
不同的材料具有不同的特性，可以根据不同的应用场合进行选择。
银合金是一种常用的继电器触点材料，它具有良好的导电性和导热性，接触电阻小，接触可靠性高，但是银合金的耐磨性较差，容易氧化，使用寿命较短。
铜合金是一种价格较低的继电器触点材料，它具有良好的导电性和导热性，接触电阻小，但是耐磨性较差，容易氧化，使用寿命较短。
钨合金是一种硬度较高的继电器触点材料，它具有良好的耐磨性和耐腐蚀性，使用寿命较长，但是导电性和导热性较差，接触电阻较大。
钼合金是一种价格较高的继电器触点材料，它具有良好的导电性和导热性，接触电阻小，耐磨性和耐腐蚀性较好，使用寿命较长。
铂金合金是一种高档的继电器触点材料，它具有良好的导电性和导热性，接触电阻小，耐磨性和耐腐蚀性极好，使用寿命极长，但是
价格较高。
继电器触点材料的选择应根据具体的应用场合和要求进行选择，综合考虑材料的导电性、导热性、耐磨性、耐腐蚀性、使用寿命等因素。
在实际应用中，应根据继电器的工作环境和工作要求，选择合适的继电器触点材料，以保证继电器的性能和寿命。
交流继电器的材料
交流继电器的材料继电器是一种用于控制电路的电气装置，它通常由电磁线圈、可移动铁芯、触点等多个部分组成。
继电器被广泛应用于各个领域，包括家庭电器、汽车电子、工业自动化等。
在制造继电器时，需要使用多种材料来构建它的各个部分。
下面将介绍几种常见的继电器材料。
1. 导电材料：在继电器的电磁线圈和触点中，需要使用导电性能较好的材料。
常见的导电材料有铜、铜合金、银等。
银是导电性能最好的金属之一，因此在高精度和高性能的继电器中通常使用银触点。
2. 绝缘材料：继电器的不同部分之间需要进行隔离以防止短路或电流泄漏。
因此，需要使用绝缘材料来制造继电器的外壳、绝缘垫片等部分。
常见的绝缘材料有塑料、玻璃纤维、陶瓷等。
3. 磁性材料：继电器的电磁线圈中需要使用磁性材料来增强线圈的电磁感应能力。
铁氧体是一种常见的磁性材料，具有良好的导磁性能，通常被用于制造继电器的铁心。
4. 弹性材料：在继电器的触点中，需要使用具有一定弹性的材料来保证良好的接触性能。
弹簧钢是一种常见的弹性材料，它具有较好的恢复性和耐磨性，能够在长时间使用中保持稳定的触点压力和接触性能。
5. 封装材料：继电器的外壳需要使用封装材料来保护内部的电气元件和电路。
常见的封装材料有塑料、金属等。
塑料外壳具有重量轻、绝缘性能好的优点，并且可以通过注塑工艺制造出复杂的形状。
除了以上几种常见的材料，继电器的制造过程中可能还会使用其它材料，如胶水、油漆等。
这些材料在继电器的制造中扮演着重要的角色，可以提供绝缘、防腐、固定等功能。
总而言之，继电器的材料选择是根据其工作原理和具体应用场景来决定的。
通过合理选择和运用不同的材料，可以确保继电器的稳定性、耐久性和可靠性。
随着科技的发展，也会有更多新材料被应用于继电器的制造中，以提升继电器的性能和功能。
继电器常用材料及其主要特性

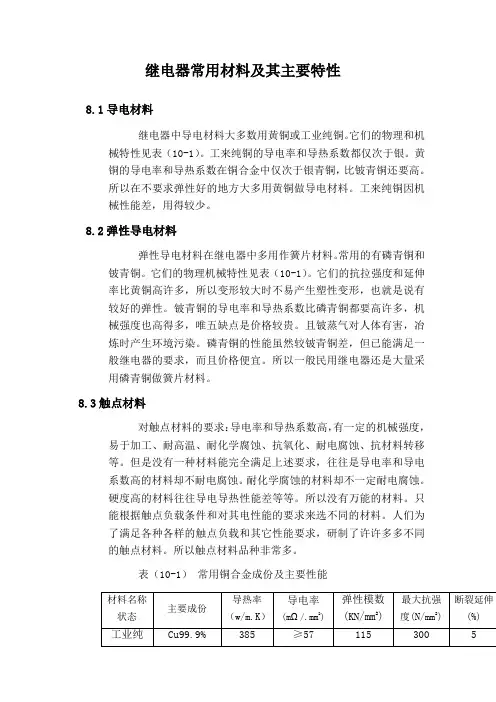

继电器常用材料及其主要特性8.1导电材料继电器中导电材料大多数用黄铜或工业纯铜。
它们的物理和机械特性见表（10-1）。
工来纯铜的导电率和导热系数都仅次于银。
黄铜的导电率和导热系数在铜合金中仅次于银青铜，比铍青铜还要高。
所以在不要求弹性好的地方大多用黄铜做导电材料。
工来纯铜因机械性能差，用得较少。
8.2弹性导电材料弹性导电材料在继电器中多用作簧片材料。
常用的有磷青铜和铍青铜。
它们的物理机械特性见表（10-1）。
它们的抗拉强度和延伸率比黄铜高许多，所以变形较大时不易产生塑性变形，也就是说有较好的弹性。
铍青铜的导电率和导热系数比磷青铜都要高许多，机械强度也高得多，唯五缺点是价格较贵。
且铍蒸气对人体有害，冶炼时产生环境污染。
磷青铜的性能虽然较铍青铜差，但已能满足一般继电器的要求，而且价格便宜。
所以一般民用继电器还是大量采用磷青铜做簧片材料。
8.3触点材料对触点材料的要求：导电率和导热系数高，有一定的机械强度，易于加工、耐高温、耐化学腐蚀、抗氧化、耐电腐蚀、抗材料转移等。
但是没有一种材料能完全满足上述要求，往往是导电率和导电系数高的材料却不耐电腐蚀。
耐化学腐蚀的材料却不一定耐电腐蚀。
硬度高的材料往往导电导热性能差等等。
所以没有万能的材料。
只能根据触点负载条件和对其电性能的要求来选不同的材料。
人们为了满足各种各样的触点负载和其它性能要求，研制了许许多多不同的触点材料。
所以触点材料品种非常多。
表（10-1）常用铜合金成份及主要性能银镍合金、银-氧化镉、银-氧化锡，这些材料的典型性能见表（10-2）纯银做的触点的优点是导电导热率最高、易加工，但机械性能和抗熔焊性、耐电蚀性都不太高。
银铜、银镍合金的导电导热性稍差，接触电阻稍高。
但机械强度高、耐熔焊性和耐电蚀性均优于纯银。
银-氧化镉材料的特点是抗熔焊性较好、耐电蚀性也优于银铜和银镍合金。
导电性与银铜合金不相上下，银-氧化锡触点材料与银-氧化隔的耐电性相差不多，但其抗材料转移能力优先银-氧化隔。
继电器基础知识单选题100道及答案解析
继电器基础知识单选题100道及答案解析1. 继电器是一种（）A. 电子元件B. 机械部件C. 电气元件D. 光学元件答案：C解析：继电器是一种电气元件，用于控制电路的通断。
2. 继电器的主要作用是（）A. 放大电流B. 改变电压C. 控制电路通断D. 存储电能答案：C解析：继电器主要用于控制电路的接通和断开。
3. 以下哪种不是常见的继电器类型（）A. 电磁继电器B. 固态继电器C. 液压继电器D. 热继电器答案：C解析：液压继电器不是常见的继电器类型，常见的有电磁继电器、固态继电器、热继电器等。
4. 电磁继电器是依靠（）来工作的A. 电磁感应B. 电容充放电C. 电阻发热D. 半导体特性答案：A解析：电磁继电器是利用电磁感应原理工作的。
5. 固态继电器的优点是（）A. 无触点B. 价格低C. 结构简单D. 维修方便答案：A解析：固态继电器的优点是无触点，寿命长，响应速度快。
6. 热继电器主要用于（）保护A. 短路B. 过载C. 欠压D. 过压答案：B解析：热继电器主要用于电动机的过载保护。
7. 继电器的触点通常有（）状态A. 常开和常闭B. 只有常开C. 只有常闭D. 以上都不对答案：A解析：继电器的触点有常开和常闭两种状态。
8. 常开触点在继电器未动作时处于（）状态A. 接通B. 断开C. 短路D. 不确定答案：B解析：常开触点在继电器未动作时是断开的。
9. 常闭触点在继电器未动作时处于（）状态A. 接通B. 断开C. 短路D. 不确定答案：A解析：常闭触点在继电器未动作时是接通的。
10. 继电器的动作电压一般（）其额定电压A. 等于B. 小于C. 大于D. 以上都可能答案：D解析：继电器的动作电压可能等于、小于或大于其额定电压，具体取决于继电器的设计和应用。
11. 继电器的释放电压一般（）其动作电压A. 等于B. 小于C. 大于D. 以上都可能答案：B解析：通常继电器的释放电压小于动作电压。
nec八脚继电器规格书
nec八脚继电器规格书摘要：1.NEC 八脚继电器概述2.NEC 八脚继电器规格参数3.NEC 八脚继电器产品特点4.NEC 八脚继电器应用领域5.NEC 八脚继电器注意事项正文：【NEC 八脚继电器概述】EC 八脚继电器是一款由日本NEC 公司生产的电子元器件，具有体积小、性能稳定、可靠性高等特点。
它采用八脚封装形式，广泛应用于各种自动控制电路、通信设备、家电产品等领域。
【NEC 八脚继电器规格参数】EC 八脚继电器的主要规格参数如下：1.额定电压：DC 32V、AC 220V 等；2.额定电流：5A、10A、15A、20A 等；3.触点形式：单触点、双触点；4.触点材料：银合金、金；5.绝缘电阻：≥100MΩ；6.线圈电阻：≤200Ω；7.工作温度：-25℃～+85℃；8.存储温度：-40℃～+125℃；9.机械寿命：10000 次以上；10.电气寿命：5000 次以上。
【NEC 八脚继电器产品特点】EC 八脚继电器具有以下产品特点：1.体积小，节省安装空间；2.抗干扰能力强，适应恶劣环境；3.触点材料优质，耐磨损、耐腐蚀；4.线圈电阻低，功耗小；5.绝缘性能好，安全可靠；6.机械和电气寿命长，稳定性高。
【NEC 八脚继电器应用领域】EC 八脚继电器广泛应用于以下领域：1.自动控制电路：如工业自动化设备、机器人、智能家居等；2.通信设备：如电话交换机、光纤传输设备等；3.家电产品：如电视机、洗衣机、空调等；4.仪器仪表：如测量仪器、分析仪器等；5.安防系统：如监控摄像头、报警器等。
继电器的材料选择
继电器的材料选择一．继电器的触点材料继电器的触点材料的主要成分是银。
在目前所知的金属中，银的导电导热性能是最好的，在不存在硫的气氛中，银的抗氧化性和抗变色性也很好，银在含硫和硫化物气氛中，表面易生成褐色至黑色的硫化银（AgS）薄膜，使触点的接触电阻增大。
纯银触点具有抗腐性能差，易熔焊，硬度低的缺点，因此在许多场合下，可以通过与其他材料如铜、镍、钯、镉、锡制成合金方式加以克服。
近年来因考虑到对环境的影响，已要求对镉尽量减少使用。
本公司已通过ISO—14000的环境保证体系认证，并承诺逐年减少镉的用量。
本公司的触点料号和材质表触点料号供应商的料号材质使用特性A E100A AgCdO10 银氧化镉是一种量大面广的触点材料，但CdO是一种对人体有严重毒害的物质，因而对环境会造成公害，已逐渐被B E120A AgCdO12二．漆包线的材料漆包线是组成线圈的不可或缺的主要材料，漆包线绕于线轮上形成线圈，线圈通电后产生磁场，就能带动继电器工作。
因此线圈可以说是继电器的心脏，漆包线是继电器的血管。
漆包线是用绝缘清漆均匀涂烤在裸铜线表面，对漆膜要求较高，既要绝缘性好、漆膜耐久性长，又要直接焊锡时漆膜不须去除就可焊接。
其所用的绝缘清漆必须是通过国际安全认证。
本公司现用的漆包线的有关参数：三．塑胶部件的材料继电器有一半的部件是用塑胶材料，塑胶部件主要有外盖、底盖、底座、线轮、埋铜、插片。
对塑胶材料的选择很重要。
继电器是一种电工产品，其对塑胶部件的机械性能、热性能和电气性能有很高的要求，常用的材料有PBT、尼龙、电木，部分用PC。
本公司采用的塑胶材料如下表：绝缘系统ClassA(105℃)、ClassB(130℃)、ClassF(155℃):根据UL1446测试所通过的绝缘系统，针对发热源零件的要求，避免发生绝缘崩溃的情形。
在继电器内所要求的零件为：线轮、漆包线、胶带。
目前本公司生产的继电器主要为ClassA(105℃)、ClassB(130℃)、ClassF(155℃)三种。
元则继电器的基本知识
一.触点参数1.1 触点形式：继电器触点的配对形式，一组触点对时的配对形式，多组触点可依此类推1.2接触电阻：指接触的触点间电阻和与触点相连的簧片及引出端的导体电阻之和的总电阻。
一般以“m*”表示。
除非说明书中另有说明，一般触点负载小于1A的继电器用6Vd.c.，0.1A 测量接触电阻，触点负载大于1A的继电器用6Vd.c.，1A测量接触电阻。
1.3 接触压降：一般指在负载电路中，接触的触点间和与触点相连簧片及引出端上总的电压降。
一般以规定电流下的电压降值表示，如50mV(10A下测量)。
1.4 触点材料：触点使用的材料，一般以化学式表示，如元则继电器中银合金触点。
继电器上通常使用的材料，及其特性和适用环境请参见“元则继电器官网”的客服意见。
1.5 触点额定负载：一般指在一定的规定条件下触点能可靠切换的负载，一般以电压和电流的组合表示。
除非另有说明，说明书所列的负载一般为阻性负载。
1.6 最大切换电压：继电器触点所能切换的最大负载电压。
一般使用时不要超过此值，否则继电器的寿命会降低。
1.7 最大切换电流：继电器触点所能切换的最大负载电流。
一般使用时不要超过此值，否则继电器的寿命会降低。
1.8 最大切换功率：继电器触点所能可靠切换的最大负载，一般对交流用“VA”表示，对直流用“W”表示。
1.9 机械耐久性：指触点上不施加负载或施加不会导致继电器机械耐久性失效的监测电流和电压，线圈上施加额定电压的条件下，继电器在规定频率下可以正常切换的次数，一般以“次数”表示1.10 电耐久性：一般指继电器置于一定的规定环境条件下，在触点上施加规定负载比的规定负载，线圈上施加额定电压时，元则继电器可以正常切换的次数，一般以“次数”表示。
1.11 浪涌电流：一般指继电器触点可承受的特定种类负载的瞬时最大电流。
1.12 最小适用负载：一般指继电器触点能可靠切换的最小负载。
根据通断频率、环境条件和所要求的接触电阻等的不同，最小适用负载的可靠性也不同。
电磁继电器生产考核试卷
5.电磁继电器可以用来实现电路的电气隔离。(√)
6.电磁继电器在吸合和释放过程中，触点压力越大越好。(×)
7.电磁继电器的响应速度与线圈的电流大小成正比。( )
8.电磁继电器在通信领域中的应用主要是信号放大。(×)
9.电磁继电器衔铁与铁芯之间的气隙对继电器的吸合电流无影响。(×)
4.请结合实际案例，说明电磁继电器在生产过程中可能出现的故障及其原因，并提出相应的解决措施。
标准答案
一、单项选择题
1. C
2. B
3. A
4. B
5. B
6. D
7. C
8. B
9. B
10. A
11. A
12. C
13. B
14. A
15. A
16. A
17. C
18. A
19. D
20. D
二、多选题
9.电磁继电器触点的电镀层材料通常采用什么？()
A.金
B.银
C.铜
D.镍
10.以下哪种情况可能导致电磁继电器触点熔焊？()
A.长时间过载
B.短时间过载
C.正常负载
D.触点压力过小
11.电磁继电器在选型时，需要考虑的主要技术参数是什么？()
A.电压和电流
B.功率和频率
C.温度和湿度
D.尺寸和重量
12.电磁继电器在电路中通常用作什么？()
D.定期进行维护和清洁
11.电磁继电器衔铁与铁芯之间的气隙对以下哪些性能有影响？()
A.吸合电流
B.释放电流
C.线圈的磁导率
D.继电器的响应时间
12.以下哪些情况可能导致电磁继电器失效？()
继电器触点材料的选择
继电器触点材料的选择教你如何选择继电器型号标志一般国产继电器的型号命名由四部分组成:第一部分+第二部分+第三部分+第四部分。
继电器型号第一部分用字母表示继电器的主称类型。
JR----小功率继电器JZ----中功率继电器JQ----大功率继电器JC----磁电式继电器JU----热继电器或温度继电度JT----特种继电器JM----脉冲继电器JS----时间继电器JAG----干簧式继电器继电器型号第二部分用字母表示继电器的形状特征。
W----微型X----小型C----超小型继电器型号第三部分用数字表示产品序号。
用数字表示产品序号继电器型号第四部分用字母表示防护特征。
F----封闭式M----密封式例如:JRX-13F(封闭式小功率小型继电器) 。
JR——小功率继电器X——小型13——序号按使用环境选型使用环境条件主要指温度(最大与最小)、湿度(一般指40?下的最大相对湿度)、低气压(使用高度1000米以下可不考虑)、振动和冲击。
此外，尚有封装方式、安装方法、外形尺寸及绝缘性等要求。
由于材料和结构不同，继电器承受的环境力学条件各异，超过产品标准规定的环境力学条件下使用，有可能损坏继电器，可按整机的环境力学条件或高一级的条件选用。
对电磁干扰或射频干扰比较敏感的装置周围，最好不要选用交流电激励的继电器。
选用直流继电器要选用带线圈瞬态抑制电路的产品。
那些用固态器件或电路提供激励及对尖峰信号比较敏感地地方，也要选择有瞬态抑制电路的产品。
按输入信号不同确定继电器种类按输入信号是电、温度、时间、光信号确定选用电磁、温度、时间、光电继电器，这是没有问题的。
这里特别说明电压、电流继电器的选用。
若整机供给继电器线圈是恒定的电流应选用电流继电器，是恒定电压值则选用电压继电器。
输入参量的选定与用户密切相关的输入量是线圈工作电压(或电流)，而吸合电压(或电流)则是继电器制造厂控制继电器灵敏度并对其进行判断、考核的参数。
继电器的主要技术参数
继电器的主要技术参数继电器是一种电气控制设备，主要用于控制较大功率的电路，可以实现电气信号的放大、稳定、传递和自动控制，广泛应用于工业控制、电力系统、通信设备、家电等领域。
继电器的主要技术参数包括以下几个方面：1. 触点参数继电器的触点是其最核心的部件之一，其主要技术参数包括：- 触点材料：常见的材料有合金、银、铜等，不同材料适用于不同负载和工作环境。
- 触点电流：指继电器在正常工作状态下能够承受的最大电流值。
- 触点电压：指继电器能够承受的最大工作电压，包括触点开路电压和闭合电压。
- 触点寿命：指继电器在规定的负载和工作环境下能够正常工作的时间，通常以开合次数来表示。
2. 驱动参数继电器的驱动参数包括驱动电压、驱动电流、驱动功率等，这些参数决定了继电器正常工作的电气特性。
- 驱动电压：指继电器需要的控制电压，通常有直流和交流两种类型。
- 驱动电流：指继电器在工作时所需的控制电流大小。
- 驱动功率：指继电器在正常工作状态下需要消耗的功率。
3. 绝缘参数继电器的绝缘参数是其工作安全性和稳定性的重要保障，主要包括：- 高压绝缘强度：指继电器在高压条件下能够承受的最大绝缘电压。
- 介质材料：继电器中的绝缘材料对整个继电器的绝缘性能至关重要，通常采用环氧树脂、塑料等材料。
- 绝缘电阻：指继电器在正常工作状态下的绝缘电阻值。
4. 响应参数继电器的响应参数包括吸合时间、释放时间、动作时间等，这些参数决定了继电器在控制电路中的动作速度和响应性能。
- 吸合时间：指继电器由非动作状态到吸合且触点闭合的时间。
- 释放时间：指继电器由吸合状态到释放且触点打开的时间。
- 动作时间：指继电器由开始动作到动作完成的时间，通常包括吸合时间和释放时间。
5. 负载参数负载参数是指继电器能够控制的电气负载的范围和性能，主要包括负载电流、负载电压、负载功率等。
- 负载电流：指继电器能够控制的最大电流值。
- 负载电压：指继电器能够控制的最大电压值。
继电器的结构和工作原理
03 继电器的应用
工业控制
继电器在工业控制系统中的应用 继电器在自动化生产线中的应用 继电器在机器人控制系统中的应用 继电器在智能电网中的应用
电力保护
继电器在电力系统中的应用 继电器在电力保护中的作用 继电器在电力保护中的工作原理 继电器在电力保护中的常见问题及解决方法
自动化设备
继电器在自动化设备中的应用广泛， 如工业控制、智能家居等。
常见故障与排除方法
继电器不工作：检查电源、接 线是否正确，继电器是否损坏
继电器触点烧蚀：检查负载电 流是否过大，触点是否接触不 良
继电器线圈过热：检查线圈电 压是否过高，线圈是否损坏
继电器振动过大：检查安装是 否牢固，负载是否稳定
感谢您的观看
汇报人：XXX
防护等级：根据使用环境， 选择合适的防护等级，如 IP65、IP67等
02 继电器的工作原理
电磁原理
电磁铁：利用电磁感应原理，将电能转化为机械能 线圈：通电后产生磁场，吸引或排斥铁芯 铁芯：在磁场作用下运动，带动触点动作 触点：控制电路的通断，实现对负载的控制
触点动作原理
电磁铁原理：电流通过线圈产生磁场，吸引触点动作 触点结构：包括常开触点和常闭触点，用于控制电路通断 动作过程：当电磁铁吸引触点时，常开触点闭合，常闭触点断开 应用：广泛应用于各种电子设备中，如家用电器、汽车电子等
继电器的结构和工作 原理
XXX,a click to unlimited possibilities
汇报人：XXX
目录 /目录
01
继电器的结构
02
继电器的工作 原理
03
继电器的应用
04
继电器的分类
05
继电器的选择 与使用
银镍合金触点
银镍合⾦触点AgNi触头材料性能特点及应⽤材料名称性能特点主要应⽤领域供货形式银镍(10-20) AgNi(10-20)采⽤先进的烧结、挤压技术，镍颗粒呈纤维状均匀分布，材料具有导电率⾼、接触电阻低⽽稳定的特点，中⼩电流下具有良好的抗熔焊性能及耐电磨损性能，直流条件下材料转移较少。
镍含量增加可提⾼材料抗熔焊性，但会增⼤接触电阻及温升⼴泛应⽤于交、直流继电器、指令开关、接触器、光控开关、温控器及洗⾐机的定时器等线材、⽚材、铆钉含添加物银镍(10-20) AgNi(10-20)K3含有微量特殊添加物，明显提⾼了材料的抗熔焊性能和耐电磨损性能适⽤于中⼤电流继电器及中⼩功率接触器线材、⽚材、铆钉AgNi触头产品机械物理性能产品名称⼯艺⽅法产品形状状态抗拉强度MPa延伸率%密度g/cm3电阻率µΩ·cm硬度（HV）AgNi(10)-ASE-W烧结挤压线材硬态320 -360310.30 1.8890 - 105AgNi(15)-ASE-W烧结挤压线材硬态320 -3602.510.21 2.0190 - 105AgNi(20)-ASE-W烧结挤压线材半硬260 -3201210.10 2.1075 - 90AgNi(10)-ASE-T烧结挤压⽚材硬态// 10.30 1.88 90 - 105AgNi(15)K3-ASE-W烧结挤压线材硬态330 -3702.510.25 2.0890 - 110⾦相图⽚AgNi(10)-ASE-W 200X 横向AgNi(10)-ASE-W 200X 纵向。
继电器触点材料
继电器触点材料继电器是一种用于控制大功率电流的电器元件，它通过控制小功率电流来开关大功率电路。
在继电器中，触点是起到开关作用的重要部件，而触点的材料对继电器的性能和寿命有着重要的影响。
一般来说，继电器的触点材料可以分为合金触点和银合金触点两种。
合金触点通常采用钨铜合金、钼铜合金、钨铁合金等材料，而银合金触点则采用银合金材料。
这两种触点材料各有其优势和适用范围。
合金触点材料具有耐磨损、耐氧化、耐腐蚀等优点，适用于高电流、高压、高频率的开关应用。
而银合金触点材料具有低接触电阻、低温升、良好的导电性能，适用于低压、低电流、低功率的开关应用。
在实际应用中，根据继电器的使用环境、工作条件和开关要求，选择合适的触点材料至关重要。
如果选择不当，可能会导致触点磨损严重、接触不良、发热过大等问题，影响继电器的可靠性和稳定性。
因此，在选择继电器触点材料时，需要充分考虑以下几个方面：首先，要考虑继电器的使用环境和工作条件。
如果继电器需要在高温、高湿、腐蚀性气体等恶劣环境下工作，就需要选择耐磨损、耐腐蚀的合金触点材料；如果是在干燥、清洁的环境下工作，银合金触点可能更适合。
其次，要考虑继电器的开关要求。
如果需要频繁开关、高电流、高压的应用，合金触点可能更适合；如果是低功率、低电流的应用，银合金触点可能更适合。
最后，还要考虑成本和可靠性。
合金触点材料通常成本较低，但在高频率、高功率的应用中可能寿命较短；银合金触点材料成本较高，但在低功率、低电流的应用中寿命较长。
综上所述，选择合适的继电器触点材料需要综合考虑使用环境、工作条件、开关要求、成本和可靠性等因素。
只有在充分了解各种触点材料的特性和适用范围的基础上，才能做出正确的选择，确保继电器的性能和可靠性达到最佳状态。
无极继电器的结构特点
无极继电器的结构特点1.继电器外壳：无极继电器通常由金属外壳包裹，起到保护内部电气组件的作用。
外壳通常具有良好的散热性能，以保证继电器在长时间大负载工作状态下的稳定性。
2.电磁系统：无极继电器的核心部分是电磁系统，包括电磁线圈和电磁铁。
电磁线圈通过在继电器中通电产生磁场，引起电磁铁的磁吸引力。
电磁铁吸引后，与之相连的触点发生动作，从而实现继电器的开关功能。
3.触点系统：无极继电器中的触点通常是由金属材料制成，具有良好的导电和耐磨损性能。
继电器的触点分为主触点和辅助触点两种类型，主触点用于控制负载的开关，而辅助触点用于实现继电器的保护和辅助功能。
4.抑制系统：无极继电器中的抑制系统通常由电容器和电阻器组成，用于抑制继电器开关时产生的电弧。
电弧是因触点开断时产生的电流间断和接触面瞬时升温引起的，会产生电磁干扰和损坏触点表面。
抑制系统能有效地降低电弧对触点的损坏，并保证继电器的可靠性。
5.驱动系统：无极继电器的驱动系统通常由电源和控制电路组成。
电源为继电器提供工作所需的电能，控制电路根据输入的信号进行逻辑判断，控制继电器的开关动作。
驱动系统还可以包括过载保护、短路保护等功能。
6.继电器的配电和接线系统：无极继电器的配电和接线系统用于将控制和被控制电路相连，实现信号和功率的传递。
继电器还可以配备插座或排针座等连接器，以便更容易地安装和更换。
7.继电器的附加装置：无极继电器通常还可以配备触点指示器、状态指示灯、通信接口等附加装置，以方便用户对继电器状态的监测和控制。
总之，无极继电器具有稳定可靠、耐用耐磨、恢复性能好等特点，广泛应用于电力系统、工业自动化等领域。
继电器触点静态电压
继电器触点静态电压全文共四篇示例，供读者参考第一篇示例：继电器是一种电气控制设备，用于控制一个电路中的一个开关或多个开关，通过控制电流的传递来实现电路的开关。
继电器的触点是继电器内部的核心部件，主要起到导通和断开电流的作用。
在继电器工作时，触点会产生一定的静态电压，这种静态电压会对继电器的工作性能产生影响。
继电器触点的静态电压是指触点在导通或断开状态时的电压值。
在理想情况下，当继电器触点处于导通状态时，静态电压应该为零，即触点两端的电压是相同的；而当触点处于断开状态时，静态电压也应该为零。
但是在实际情况中，由于各种原因，继电器的触点会产生一定的静态电压。
造成继电器触点静态电压的原因主要有三个方面：电磁感应、接触电阻和滞后效应。
当继电器通电时，触点周围会产生磁场，这个磁场会对触点产生一定的力，使得触点产生微小的位移，从而导致静态电压的产生。
由于触点表面不是完全光滑的金属表面，会存在一定的接触电阻，导致触点上会有一定的电压降。
由于继电器触点的物理特性，导致触点在开闭时会有一定的滞后效应，使得触点在导通或断开状态时产生静态电压。
继电器触点静态电压对继电器的工作性能有一定的影响。
触点静态电压会导致继电器的导通电阻增大，甚至影响继电器的正常导通，从而影响电路的正常工作。
触点静态电压也会影响继电器的断开时间，导致继电器的开关速度变慢，从而影响电路的响应速度。
触点静态电压还会增加继电器的功耗，使得继电器工作时消耗更多的电能。
为了减少继电器触点静态电压的影响，可以采取以下措施。
采用高品质的继电器，使用时避免超负荷和过载。
定期对继电器进行维护和清洁，保持触点的良好品质。
可以在电路中加入滤波器或稳压器来减少继电器触点静态电压的影响。
继电器触点静态电压是继电器的一个重要参数，会影响继电器的工作性能和寿命。
在使用继电器时，需要注意触点静态电压的问题，并采取合适的措施来减少其影响，从而保证电路的正常工作和稳定性。
第二篇示例：继电器是一种常用的电气控制元件，它具有开关功能，可以通过电磁力控制电路的开关。
继电器触点材料
继电器触点材料
继电器是电磁量的控制开关，在许多电力、电子、通讯和自动化系统中广泛应用。
继电器内部的核心部件是触点，触点可以分为常闭触点和常开触点，常闭触点的初始状态为闭合，当继电器受到电信号时触点打开，常开触点的初始状态为断开，当继电器受到电信号时触点闭合。
触点的材料对继电器的性能和使用寿命有着重要的影响。
目前常用的触点材料主要有以下几种：
1. 银合金：银合金触点具有优异的导电性和耐磨性，使用寿命长，但价格较高。
2. 镉银：镉银触点具有良好的耐腐蚀性和接触可靠性，但镉是一种有毒物质，使用时需要注意环保问题。
3. 铜合金：铜合金触点具有良好的导电性和热稳定性，价格较低，但使用寿命相对较短。
4. 钨合金：钨合金触点具有优异的耐磨性和高温稳定性，但导电性较差，不适用于低电压、低电流的场合。
继电器在不同的应用场合中，需要选择合适的触点材料，以保证继电器的性能和使用寿命。
同时，在使用过程中，还需要对继电器进行定期维护和检查，以确保其正常工作。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
报告人：邓彬
随着工业自动化、汽车电子、信息产业的快 速发展，对电磁继电器的发展提出了更高的性能 要求，单一的负载类型已不能满足人们日常生活 的需要，我们常常需要用继电器来控制不同类型 的负载。如：阻性负载、灯负载、感性负载、容 性负载及电机负载等，这些负载有着各自不同的 电流特性。因此，对于接触系统控制负载执行部 位的触点材料的选择就显得尤为重要。
பைடு நூலகம்
下面介绍几种继电器行业广泛使用的几种触点材料 的特性。 AgNi： 银镍触点具有导电率、导热率好，具有很高 的耐烧蚀性，接触电阻小，加工性能好等特性。 但其抗浪涌电流的能力较差，当电路中存在浪涌 电流时，极易导致触点发生瞬间粘连失效。因此， 银镍触点最适合的控制负载是阻性负载。
AgCdO ： 银氧化镉材料具有良好的抗电磨损和抗熔焊 性，接触电阻低而稳定的特性，对浪涌电流的抵 抗有一定作用。但由于电流对MeO的热稳定性要 求不同，小电流时要求MeO易分解以消耗大量电 弧能量，AgCdO正好满足这一特性要求，因此 AgCdO触点材料比较适合控制电机、电感和阻性负 载等。
电动机电流波形图
阻性负载：电阻负载接通时，不会产生冲击电流，接通电流 就是稳态电流。工作一段时间后，电阻由于温度的升高会 有所上升，从而引起电流的减小，但此影响很小，可以忽 略。
B
2.0 1.5 1.0 0.5
I
0.0 0 -0.5 -1.0 -1.5 -2.0 2 4 6 8 10
S
电阻负载波形图
AgSnO2: 氧化锡具有较高的熔点和沸点，且硬度比较 大的特点，因此使合金具有较高的抗材料转移、 抗熔焊以及耐磨损性能。同时它具有满足大电流 时要求MeO有高的热稳定性以抑制喷溅发生的特性， 因此它能适应很高的浪涌电流。AgSnO2比较适合 控制灯负载、感性负载和电容负载等浪涌电流比 较大的负载。
感性负载：电感器、轭流圈、电磁铁、接触器线圈 等都是感性负载。电感器、轭流圈接通瞬间，电 磁线圈有抑制电流上升的功能，不会出现浪涌电 流；电磁铁、接触线圈接通时会出现浪涌电流。 但这四种负载关断时，贮存在线圈中的电磁能均 是通过触点间燃弧消耗掉，易出现触点烧蚀，金 属材料转移，粘接失效。
感性负载波形图
下面介绍几种典型的负载电流特性
灯载:以白炽灯为例，由于白炽灯钨丝冷态电流很 小,接通瞬间的浪涌电流会高达稳态电流的15倍。 如此大的浪涌电流会使触点迅速烧蚀，故经常出 现的失效现象为瞬间粘结，即‘熔焊’事故。
白炽灯电流波形图
电机负载：电动机静止时输入阻抗很小，启动瞬间 电流很大。电流注入后，电流和磁场相互作用会 产生转距。当电机启动后会产生内部电动势，致 使触点电流减小，关断时触点间会产生反电动势， 常常引起拉弧，造成触点烧蚀。
容性负载:容性负载电路的充电电流非常大，一般是 稳态电流20-40倍。在启动瞬间，电容器类似于短 路，其电流仅受线路电阻的影响。
容性负载电流波形图
负载的类型 阻性负载 电机负载 感性负载 容性负载 灯负载
冲击电流 稳态的1倍 5-10倍 10-20倍 20-40倍 10-15倍
综上可知，不同种类负载的电流波形有很大差别，有些负载的 冲击电流是稳态电流的几十倍，而有些负载却没有冲击电流。 冲击电流的大小很大程度影响着触点的可靠性和寿命，因此 根据负载类型选择合适的触点材料就显得尤为重要。
