离合器踏板自由行程调整

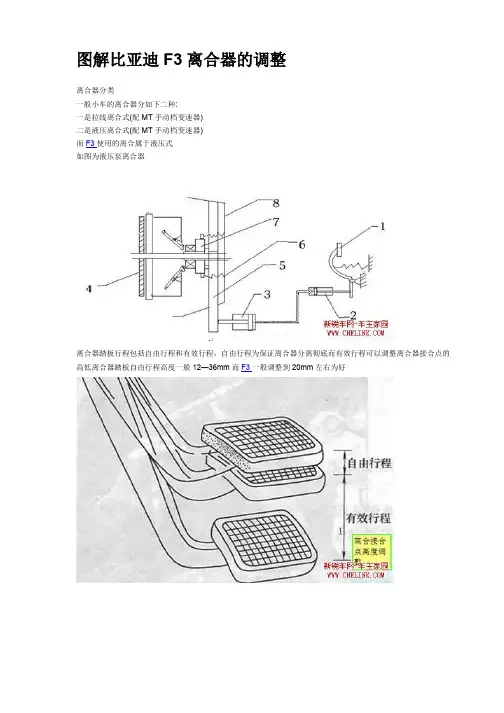

离合器踏板自由行程可用普通直尺在踏板处测量，先测出踏板在最高位置时的高度，再测出按下踏板感到稍有阻力时的高度，两者之差即为离合器踏板自由行程的数值，如数值不合要求，即应及时调整。对机械操纵的离合器，可通过改变踏板拉杆的长度进行调整。拧紧踏板拉杆上的调整螺母，自由行程减小，反之增大。调整合适用锁紧螺母锁紧。

对液压操纵的离合器，自由行程的调整要在两个部位进行：一是改变离合器分泵推杆的长度，使分离叉端部与推杆有3~4mm的松旷量；二是转动连接离合器总泵推杆的偏心螺栓，使总泵推杆与活塞之间有一定的间隙，这间隙反映在踏板上有3~6mm的移动量。这样就能保证离合器踏板行程符合要求（32~40mm）。

离合器踏板的自由行程，是分离轴承与分离杠杆之间等处间隙的体现。此间隙随着从动盘摩擦片的磨损而逐渐变小，若间隙太小甚至没有间隙，分离轴承因与分离杠杆常时间接触而会迅速磨损、导致损坏，离合器在结合期会出现“打滑”故障；如间隙太大，离合器将出现分离不开的故障，因此，应定期检查调整离合器踏板的自由行程。

在常用的小型汽车上，多采用膜片式离合器，用拉索进行操纵（例如：捷达、富康、桑塔纳等车型）。在捷达轿车离合器踏板自由行程的控制上采用了自动调整装置，此类离合器的踏板自由行程不需要进行调整。当检查其离合器踏板自由行程失准时，应检修或更换其自动调整装置。下面介绍普通拉索式离合器踏板自由行程的检查与调整。

（1）富康轿车的离合器踏板自由行程为5-15mm，有效行程不小于140mm。检查时，先测出离合器踏板在完全放松时的高度，再测量踩下踏板感到分离杠杆被分离轴承压上时的高度，两次测量的行程差即为离合器踏板的自由行程。如不符合要求，可用离合器分离叉拉杆上调整螺母进行调整。调整时，根据需要拧入调整螺母，则自由行程减少；拧出调整螺母，则自由行程增加。

（2）桑塔纳轿车的离合器踏板自由行程为15-25mm，有效行程为150±5m。该车型离合器踏板自由行程的调整主要是靠离合器拉索的调整螺母来进行调整的，调整方法同上。

（3）捷达轿车离合器采用自动调整拉索装置，该装置是一种免维护的拉索，具有自动补偿功能。当离合器摩擦片磨损时，由于拉索的自动调整作用，可使拉索内的拉线伸长一段的量，起到了自由行程的补偿作用。这样就保证了在摩擦片磨损一定程度之后仍能可靠地传递扭矩，避免了普通离合器踏板自由行程的定期调整工作。
