Chase摩擦试验机和定速式摩擦试验机的试验方法比较
四种改性酚醛树脂(PF)摩擦材料摩擦学性能对比分析
四种改性酚醛树脂（PF）摩擦材料摩擦学性能对比分析张大斌1，疏达1、（贵州大学机械工程学院，贵阳550025）2、(上海交通大学，贵阳550023）摘要：本文分别用桐油制备了PF编织摩擦材料（p0.0），用硼酸制备了PF编织摩擦材料（BP），用原位法制备了纳米坡缕石改性的PF编织摩擦材料（SP）和用共混法制备了纳米坡缕石改性的PF编织摩擦材料（MP）。
对P0.0、BP、SP和MP摩擦试样进行摩擦性能测试，摩擦系数和磨损率的对比试验在DMS-1摩擦磨损试验机上进行，热衰退测试在CHASE-M600试验机上进行，摩擦试样表面形貌分析在日本岛津EPM1600电子探针上利用二次电子成像技术进行。
结果表明：通过改性后，PF的耐热性和热稳定性均得到不同程度的提高。
SP摩擦材料的热稳定性最好，高温制动能力最强，BP次之，P0.0最差。
BP、SP和MP 的耐热性均比P0.0强。
以纳米坡缕石/桐油PF为基体的编织摩擦材料的热衰退临界温度提高了40~50℃。
摩擦系数和磨损率方面，SP、BP、MP的摩擦系数十分稳定，其中SP最高，BP次之，P0.0最差。
SP、BP 和MP的磨损率随温度变化趋势基本一致。
P0.0磨损率随温度升高而加剧，大大高于SP、BP和MP同温度下的磨损率。
（352字）（386字）关键词：改性酚醛树脂；编织型摩擦材料；耐热性；摩擦系数；磨损率0 引言通过对摩擦材料基体酚醛树脂进行纳米坡缕石复合改性可提高树脂的耐热性，进而改善摩擦材料的摩擦学性能，获得较稳定的摩擦因数，低磨损率和高抗热衰退能力[1]。
文献[2]研究了坡缕石矿物纳米的制备和原位合成的坡缕石纳米复合酚醛树脂S-P/TPF的性能。
人们对于原位法制备S-P/TPF及其摩擦材料的性能已经做了研究【1】，研究结果表明，原位复合的S-P/TPF及其摩擦材料具有满意的耐热性和摩擦学性能。
原位合成方法有利于纳米粒子的分散，获取较好的复合改性效果，但由于该法过程较为繁琐，同时，在预聚物中添加坡缕石纳米量的大小直接影响后续合成反应速度的快慢，使反应控制变得困难，而采用共混复合法可以使聚合过程变得简单易控，共混时可拓宽对坡缕石纳米投入量的范围，适于树脂的规模生产。
论定速摩擦试验机检测结果不确定度的评定
论定速摩擦试验机检测结果不确定度的评定王海【摘要】定速摩擦试验机主要被应用于检测汽车制动衬片的磨损率,但由于不确定性影响的存在,检测结果存在一定偏差.本文将对定速摩擦试验机的检测结果不确定度的评定方法进行研究,首先建立数学研究模型,确定不确定性影响因素,并对其进行分量评估,最后合成不确定度评定,得出测量不确定度报告,为定速摩擦试验机的应用提供参考.【期刊名称】《建材与装饰》【年(卷),期】2018(000)012【总页数】2页(P46-47)【关键词】定速摩擦试验机;检测结果;不确定度【作者】王海【作者单位】贵州省机械电子产品质量监督检验院【正文语种】中文【中图分类】U467.3前言在汽车制动系统中，制动衬片磨损率是其重要的性能指标，主要受温度等因素影响，并决定着制动器使用寿命。
在利用定速摩擦试验机对其进行检测的过程中，不确定性影响因素主要包括测量分散性、传感器误差等，需要在相关检测标准要求下，明确不确定性影响因素的产生原因和影响作用。
1 定速摩擦试验机测量试验在实际测量活动中，不确定性影响因素客观存在，测量不确定度的意义是表征被测量值的分散性以及与测量结果相关联的参数。
在进行不确定度评定之前，首先要明确其测量试验过程。
根据《汽车用制动器衬片》（GB5763-2008）的规定，其摩擦性能的关键参数主要是指摩擦系数与磨损率，需要使用定速摩擦试验机进行检测试验[1]。
具体的检测方法可采用《汽车用制动器衬片》（GB5763-2008）标准中规定的方法。
测量试验使用的仪器设备具体为XD-MSM型定速摩擦试验机，其正压强0.98MPa，圆盘旋转轴中心距离试片中心的距离为0.150m，设定转速490r/min，转数5000r。
被检测对象是某厂生产的盘式汽车制动器衬片，共包含4类衬片，分别从每个衬片上取量块样片，制成标称尺寸25×25mm、厚度为5～7mm的标准样片[2]。
2 检测结果不确定度评定模型的构建要得出定速摩擦试验机检测结果不确定度，首先要建立数学分析模型，列出判断结果的不确定度公式。
钛酸钾镁和钛酸铁钠片晶填充树脂基刹车片性能对比

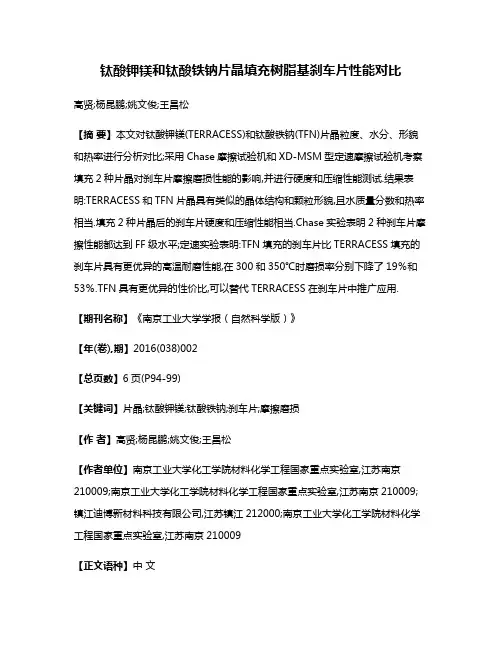

钛酸钾镁和钛酸铁钠片晶填充树脂基刹车片性能对比高贤;杨昆鹏;姚文俊;王昌松【摘要】本文对钛酸钾镁(TERRACESS)和钛酸铁钠(TFN)片晶粒度、水分、形貌和热率进行分析对比;采用Chase摩擦试验机和XD-MSM型定速摩擦试验机考察填充2种片晶对刹车片摩擦磨损性能的影响,并进行硬度和压缩性能测试.结果表明:TERRACESS和TFN片晶具有类似的晶体结构和颗粒形貌,且水质量分数和热率相当.填充2种片晶后的刹车片硬度和压缩性能相当.Chase实验表明2种刹车片摩擦性能都达到FF级水平;定速实验表明:TFN填充的刹车片比TERRACESS填充的刹车片具有更优异的高温耐磨性能,在300和350℃时磨损率分别下降了19％和53％.TFN具有更优异的性价比,可以替代TERRACESS在刹车片中推广应用.【期刊名称】《南京工业大学学报（自然科学版）》【年(卷),期】2016(038)002【总页数】6页(P94-99)【关键词】片晶;钛酸钾镁;钛酸铁钠;刹车片;摩擦磨损【作者】高贤;杨昆鹏;姚文俊;王昌松【作者单位】南京工业大学化工学院材料化学工程国家重点实验室,江苏南京210009;南京工业大学化工学院材料化学工程国家重点实验室,江苏南京210009;镇江迪博新材料科技有限公司,江苏镇江212000;南京工业大学化工学院材料化学工程国家重点实验室,江苏南京210009【正文语种】中文【中图分类】TG115.58早在20世纪70年代,钛酸钾晶须作为摩擦调节剂已被成功应用于树脂基刹车片中。
钛酸钾晶须不仅具有良好的热稳定性和合适的硬度,而且与树脂的相容性好,可在摩擦面上形成稳定的摩擦层,提高刹车片的高温摩擦性能和耐磨性[1-2]。
然而，钛酸钾晶须为纤维状,堆积密度小、体积大,在刹车片生产的混料过程中易引起粉尘飞散[3]。
研究发现,纤维和晶须状化合物被吸入后可能导致急性肺部损伤[4]。
针对于此,日本大塚公司开发出钛酸钾镁片晶(K0.8Mg0.4Ti1.6O4)[3],商品名钛拉塞斯(TERRACESS)。
摩擦材料缩比试验原理及试验方法和测试设备研究_21_25
从微观角度看，制动产生的大量摩擦热，使摩擦材料表层发生诸如气化、液 化、表面熔融、烧结、有机物渗出、金属镶嵌以及产生较大的温度梯度等复杂的 物理化学反应，在摩擦材料表层发生动态烧结并形成包括转移膜在内的各种表面 膜，使摩擦磨损特性发生变化。产生的热量越多，摩擦温度越高，表面膜结构与 特性越复杂，摩擦磨损特性变化越大。台架试验中，单位面积摩擦材料吸收的能 量远大于小样试验，摩擦材料表层变化更大，使其表现出有别于小样试验的摩擦 磨损特性。美国 ALLIED 技术中心的 S·K·Rhee 博士在研究中发现：台架试验中 摩擦材料表面形成的转移膜的结构不同于 Chase 试验中摩擦材料表面形成的转 移膜，其结构与材料成分更加复杂[91]，这进一步证明了台架试验中摩擦材料表层 变化比小样试验更复杂。
17
噪音等，对摩擦材料摩擦磨损性能的评价更全面。仅从具有相同物理量名称的摩 擦系数的含义看，由于小样试验的模拟工况只是定速和定压，其测得的摩擦系数 是在预先设定的试验条件（速度、压力、温度、时间等）下的摩擦系数；台架试 验测得的摩擦系数或制动力矩则是一个完整制动过程的摩擦系数（或制动力矩） 的平均值。台架试验在一次制动中，多个与制动有关的参数都是变化的，因此， 其摩擦系数或摩擦力矩产生的条件及其含义要比小样试验复杂得多，数据处理方 法也不尽相同，因此难以由测得的试验数据如摩擦系数、磨损率，直接寻得对比 结果。
1.2.3 各类试验的对比
不同类型或型式的试验对摩擦磨损性能的评价是否一致，或试验结果是否具 有可比性，能否用一种试验的结果代替另一种试验的结果对摩擦磨损性能进行评 价，是人们非常关心的问题，也是摩擦材料摩擦磨损试验研究的重要课题。
（1）小样试验之间的对比 [2，90] 一些企业的产品一方面按照我国 GB/T5763-98、 GB/T5764-98 标准生产，满 足国内市场需要，另一方面又要执行 SAEJ661 标准，满足国际市场对产品质量的 要求，因此，同一产品在两种小样试验机上按不同的试验规范所得到的试验结果 是否存在对应关系，能否相互替代，这对两种试验规范都得到广泛应用的我国， 更具有重要的实际意义。 李康等人进行了如下的对比试验：将同一配方、同一批次的产品分别在定速 试验机上按 GB/T5763 标准、在 Chase 试验机上按 SAE J661 标准进行测试。由试 验结果看：①两种试验的摩擦系数、质量磨损率的变化趋势一致；②对应温度取 样点摩擦系数差别较大；③在热衰退方面，定速试验的热衰退表现比 Chase 试验 要明显，尤其是定速试验在 350℃时的热衰退与 Chase 试验在 343℃时的热衰退 相比。
定速式摩擦试验机操作规程
d．确定后进入下一画面，首先查
看一下试验室内的实际温度（试验
室应配置一个温湿度指示计），然
后在室温输入栏内通过增（▲）或
减（▼）调整到和试验室相同的温
度，然后再“确定”
11 2020/11/2
e．这一画面上显示的是试验参数， 其中对偶材质即为在用磨擦盘的硬 度（一般每一个磨盘上都打印着其 硬度值），将此值调整为与在用磨 盘硬度相同的值，通过键盘在白空 格中输入贵单位名称、产品材质、 规格型号等实际内容，样品编号栏 内 输 入 自 己 的 试 验 编 号 如 05 － 008 （09年第8个样），再按“确定”。
当做离合器片时，加1个2.5kg的砝码， 试样受压2.5×10×9.8＋367.5＝245＋ 367.5＝612.5，试片受压强： 612.5/2×25×25＝0.49MPa。
6 2020/11/2
b．摩擦力的测量： D－MS型试验机是通过弹簧的拉伸，
通过拉伸量计算出其拉力，再人工计算 平均值而测定摩擦力的。
22 2020/11/2
p．每次试验过程中，随时点击 “退出系统”“是”后，试验机都 回到WINDOWS桌面；如果试验过 程中突然停电，重新进入试验系统， 则会出现“系统内有未结束的试验， 继续做吗？”选择“否”则从头重 新做起，选择“是”，则出现“张 力 试 验 停 顿 过 ， 请 ……” 的 对 话 框 ， 选择“确定”，重新量取试验后试 片厚度，并输入计算机内，试验机 则自动接着停电时的温度段进行试 验，直到试验结束。
单片机控制的XD-MS型摩擦试验机（2000年） 国家非金属矿制品质检中心（新益公司）研制出
计算机控制的XD-MSM型摩擦试验机（2000年） 武汉祥龙公司生产XL112型摩擦试验机（2001年）
第二章 摩擦材料的评定与测试方法
2.1 摩擦磨损试验方法分类
不统一，不一致 不统一，
赫鲁晓夫：根据模拟条件接近使用条件 赫鲁晓夫： 的程度将磨损试验方法分为五类： 的程度将磨损试验方法分为五类：使用 观察试验， 观察试验，模拟机器使用条件的专门试 模拟给定载荷的专门试验， 验，模拟给定载荷的专门试验，模拟使 用条件的实验室试样试验， 用条件的实验室试样试验，试验室给定 条件的试样试验。 条件的试样试验。
2.4滚柱剥蚀试验方法（略） 滚柱剥蚀试验方法（ 滚柱剥蚀试验方法
2.5 摩擦磨损试验机
根据摩擦副的接触形式和运动方式分为六类示意 如下： 如下： Ⅰ、端面滑动摩擦； 端面滑动摩擦； 球面滑动摩擦； Ⅱ、球面滑动摩擦； 母线滑动摩擦； Ⅲ、母线滑动摩擦； 往复滑动摩擦； Ⅳ、往复滑动摩擦； 滚动摩擦； Ⅴ、滚动摩擦； 与磨料摩擦。 Ⅵ、与磨料摩擦。
温度 （1）温度对磨损值和磨损形式有很大影 ） 响。可使磨损从一种形式转变为另一种 形式。 形式。 （2）滑动速度对磨损的影响实际上是温 ） 度对磨损的影响。 度对磨损的影响。 （3）温度对磨损的影响与其它参数如介 ） 摩擦副材料等有关。 质、摩擦副材料等有关。
摩擦 摩擦时产生磨损， 摩擦时产生磨损，磨损与摩擦过程的摩 擦力似乎有相应关系， 擦力似乎有相应关系，但有时有定性关 有时却没有定性关系。 系，有时却没有定性关系。 研究表明： 研究表明：磨损随滑移速度的增大而减 少的速度比摩擦系数随滑移速度的增大 而减少的速度快得多。 而减少的速度快得多。
2.6研究真实接触表面的方法 研究真实接触表面的方法
2.6.1接触电阻法 接触电阻法 测量接触电阻已用于两方面的研究： 测量接触电阻已用于两方面的研究 ： 其 一是通过测量于接触金属副之间的电阻， 一是通过测量于接触金属副之间的电阻 ， 来测量其真实接触面积。 来测量其真实接触面积 。 电阻法的另一 用途是研究流体润滑， 例如， 用途是研究流体润滑 ， 例如 ， 把电阻作 为流体动力润滑程度的定性指标， 为流体动力润滑程度的定性指标 ， 完全 流体润滑时电阻应该是无穷大， 流体润滑时电阻应该是无穷大 ， 而发生 大面积金属接触时电阻应该是零。 大面积金属接触时电阻应该是零。
摩擦系数测试仪及试验方法
△ｕ
ｇ ｆ Ｖｒ’
式 中 Ｖ 一滑块 相 对移 动 速 度 ｍｍ／ Ｓ
ｍ 一滑块 总 质 量 ｑ
ｑ 一重力 加 速 度 ｍｍ／ ｓ Ｄ 一测力 系 统 的 弹 性 系 数 ｇ ｓ ／
因 此 用本 方 法 测得 数据 与 其 它 方 法 测 得 数 据 进 行 比对 时应 考 虑 这一 因素 。
对移 ， 测定 所 需 的力 ，根 据 摩 攘 力 ＝摩 攘 系 数 ｘ法 向 力 的 公 式 ．得 出摩 擦 系 数 。
试 验 仪 器 由 以下 五 部 分装 置 组 成
水平试验台 水 平 试 验 台 的表 面 应平 滑 ． 由 非碱 性材 斟 制 成
滑 块
般可用平整ｊ滑的玻璃板制成。 三
试验 方法
作 者 ， 帮 林 塬 柄
包 装 产 品 在 兰 产 制 造 、 机 械 包 装 过 程 中 ，往 往 靠 传 送 带进 行 传 送 ，包 装 容器 、包 装 件
在 贮 存 堆码 时 ． 需 要 材 斟 有 一 定 摩 擦 力 ．而 不 倒 塌 。
此控制包装材料的淳碡系数是非常重要的 ．目前国内外最普通使用的一种检测方法
上 试 验 刻 线 （ 约 ３个刻 度 ） 通 过 回零 器 ，可 将 指 针 调 零 。 大 。
图 ３ Ｅ ０撕 裂 度 测 试 仪 Ｄ２
埃 莱 门 多夫 耐 撕 裂 度 试 验 仪还 有 其 它 形 式 的 ， 摆 为 锤 状 。 用 指 针和 刻 度 盘 读 数 ， 如 不 而 是 配 有 数据 处理 系 统 等 等 ， 免 一 些 操 作 误 差 ， 测试 数据 更 准确 。图 ３为本 试 验 室使 用 的 避 使 埃莱 门 多夫 耐 撕 裂 度 试 验 仪 。
【摩擦磨损试验机】摩擦磨损试验机三个常见问题
【摩擦磨损试验机】摩擦磨损试验机三个常见问题1.四球摩擦磨损试验机的使用方法四球摩擦试验机紧要用于滑动、转动工况下润滑油的润滑性能讨论，其摩擦副由3个固定球和1个与之压紧的旋转球构成。
除去了因操不同造成的测量误差和操作中的空回误差，同时也削减了对四球磨损试验机的反复调整，加快了测量速度。
使用方法：1.首先在确保接线正确的前提下，接通电源，打开设备左侧空气开关；2.按下四球摩擦试验机电源开关，接通系统电源，按下计算机开按钮，启动计算机掌控系统；3.进入系统后打开四球摩擦试验机专用掌控系统，检查各参数是否显示正常；4.检查试样装夹情况，保持空载状态，选择摩擦副，设置较低转速，启动设备，注意察看设备运转是否正常；5.用溶剂汽油清洗油盒、试验用钢球、夹具及其它试验过程中与试样接触的零部件，再用石油醚洗两次，清洗完成吹干，清洗后钢球应无残渣干净无锈斑。
依据现场情况及试验要求选择清洗方式及清洗次数，每次试验工况保持一致；6.四球摩擦试验机使用专用工具装夹试样，将钢球分别固定在四球机的上球座和油盒内，把试样倒入油盒中，让试样盖过钢球到达压环与螺帽结合处。
假如是试验润滑脂，则先在油盒中充分数量的润滑脂，把求嵌入润滑脂中，放上压环，拧紧螺帽固定油盒，抹平表面的润滑脂并调整到压环与螺帽的结合处，试样中不能有空穴存在；7.安装好上钢球，然后把装好试样和球的油盒正中地安置在力矩轮上面；8.四球摩擦试验机依据PB点注2的补偿表设定试验力值，设定时间为10s，转速为1450r/min，开始试验。
2.摩擦磨损试验机的原理介绍摩擦磨损试验机由主轴驱动系统、摩擦副承载系统、试验力传感器、摩擦力测量系统、全自动加载系统、计算机掌控系统（包括各个主参数的设定、掌控、报警等单元）等部分构成。
它们都安装在以焊接机座为主体的机架中。
主轴及其驱动系统主轴是由伺服电动机通过调速系统驱动，速度无级调速。
通过圆弧齿同步带调速系统把电机的功率传递到主轴上。
新版GB5763标准介绍
五、新GB5763标准的主要内容 （摩擦系数分类代号）
五、新GB5763标准的主要内容 （摩擦系数级别及标记）
五、新GB5763标准的主要内容 （蔡氏试验记录）
五、新GB5763标准的主要内容 （克劳斯摩擦性能要求）
大巴盘片卡车鼓片按 S60标准卡钳样块法 测试：工作摩擦系数 1和工作摩擦系数2为 设定值±设定值 *15% 试验结束后试验样块 无分层掉块
恒压力0.75MPa 恒力矩
加热方式
加热管
加热管
/
冷却方式 水冷、空气
空气
Байду номын сангаас冷却风
三、拖曳试验方法的由来
3、采用拖曳试验方法的原因主要有： ①拖曳试验方法原理比较科学，试验结果与 台架试验结果可比性高； ②拖曳试验数据稳定性较好； ③可进行原样法试验和取样法试验，实用性 很强； ④试验设备和试验成本都不太高，操作简单。
五、新GB5763标准的主要内容 （蔡氏性能要求）
1、长弧度片蔡氏试验机测试性能要求： 常温和高温摩擦系数不低于0.25 测试值符合包装箱外标注的级别（如FG
、GG等 在5次试验的第二次衰退（93 -288）℃温
度段和第二次恢复（149-93） ℃温度段任一 点的摩擦系数不低于0.15，且各温度点的摩 擦系数与其5次试验的平均值之差不超过20% 。
四、拖曳试验方法的主要内容及 创新点
1、对乘用车盘式制动块可采用取样法试验。 试样大小：40mm × 30mm（可取两块拼接） 恒压力法单位压力：0.75MPa 恒力矩法力矩取值：103、186、194（Nm）
几乎所有产品都可以取样。
四、拖曳试验方法的主要内容及 创新点
2、规定了试验使用的制动盘和制动钳的基本 技术要求。 3、列出了压力和力矩计算的公式。 4、对摩擦系数的采集和工作摩擦系数、最大/ 最小摩擦系数的取值方法作出了规定。 5、比ECE R90附录9的内容更加丰富、具体， 实用性强。
论定速式摩擦试验机自动化检测技术
论定速式摩擦试验机自动化检测技术1、概述汽车制动器衬片[1]是汽车制动系统中的必不可少的功能零部件之一，衬片的摩擦性能优劣将直接影响到汽车在制动过程中的操作性、安全性和舒适性。
GB5763-2008标准[2]中明确规定了各类衬片的摩擦系数、摩擦系数允许偏差及磨损率等指标的要求，规定了试验设备应符合JC/T1065标准规定。
摩擦性能试验的主要步骤：a.将试片装入支撑臂内，在100℃以下进行初次磨合，至接触面达95%以上；b.取出试片，测10个厚度值，重新装入支撑臂内；c.在试验温度100℃时，测定圆盘旋转5000转期间的摩擦力，重复步骤b；d.在各个试验温度150℃、200℃、250℃、300℃、350℃时，按步骤c進行同样试验；e.在最高试验温度测定结束后，从最高试验温度起每降50℃时，测定圆盘1500转期间的摩擦力，一直测至100℃。
2、存在的问题以咸阳新益摩擦密封设备有限公司生产的XD-MSM型定速式摩擦试验机[3]为例，在进行步骤c和步骤d的过程中都需要将试片取出测量厚度并重新装回去，这个阶段会存在以下几个问题：1.将试样反复取出和装入高温的设备夹具中，对人员操作要求非常高，存在被烫伤的危险；2.在试样厚度测试过程中，定速转盘的温度无法稳定，过高或者过低会对接下去的试验产生影响；3.高温和高速摩擦会磨损试样使得周围环境里产生试验粉尘及异味，长期接触对检验人员的健康不利；4.试样经过反复地取出、测量和装入，既增加人为误差，也增加误操作的几率。
若其中一次试样装夹有误，在试验过程中试样可能飞出夹具，不仅损坏试样影响整个试验，而且还可能威胁到检验人员的人身安全。
所以对原试验方法改进及检测设备自动化改造非常必要。
3、设备改造3.1硬件改造a.激光位移传感器b.反射平面固件c.支撑架d.试验样片e.转盘台架采用日本进口基恩士KL-2001型激光位移传感器a，对XD-MSM型定速式摩擦试验机进行改造。
将传感器固定在设备主体支架下侧，在试片支撑架c中心位置设置反射平面固件b，调整反射面与传感器的初始距离为25mm左右。
定速式摩擦试验机操作规程
定速式摩擦试验机操作规程
本试验机是由咸阳新益摩擦密封设备有限公司生产的XD-MSM型定速式摩擦试验机，操作规程严格根据GB5763-2008制定。
具体操作规程如下：
1.启动电源后，将样片放置于对应凹槽内，按实验要求挂上
一定规格的砝码，待压力确定后，放下压力垫，打开水阀；2.打开旁边配套电脑，打开对应软件，按要求勾选测样要求
后开始实验；
3.实验结束后，按软件界面指导将测试数据保存至相应位置。
先关水阀，再关电脑和试验机，最后关闭整个电源。
注意：
1.放置样片时，注意摩擦面和摩擦方向要和试验机对应；
2.实验中途不能停止，否则需要重新测；
3.当温度达不到设定温度时，可提前开启加热炉；
4.实验结束后，严格按照水阀-电脑-试验机-总电源的顺
序关闭。
001-定速试验机摩擦力标定方法
定速试验机张力放大器标定方法
上图中在做实验时1处的张力显示为张力传感器自动检测的，而2处的值是手动可以调整的，零位的调整只是使1处在张力传感器不受力的情况下保持在0左右。
上图为早期的传感器标定装置进行了改装，改装后去掉了摩擦力损耗因素，使标定更为准确。
新设备的传感器标定装置，标定更为准确。
随设备有4个10Kg的秤砣可以用来标定传感器。
如果在传感器不受力的情况下，摩擦力的显示与张力零位的显示应该都为零左右，如果偏差较大，可以通过零位调整旋钮来调整零位。
如果放大倍数不成比例，通过放大倍数调整旋钮来调整。
注意：1.标定传感器只要打开主画面即可标定。
2.先将4个10Kg的秤砣依次放上观察，在依次取下观察，多观察，不要马上调整。
3.不可调整太快，慢慢的转动旋钮调整，如旋转几圈以后没有效果，则传感器没有使
在做标定的时候最少应该挂20kg。
依上表若挂20kg放大倍数就等于（C-A）/20
若挂30kg放大倍数就等于（D-A）/30
若挂40kg放大倍数就等于（E-A）/40 上述三种情况计算下来的放大倍数是一致的。
都应保持在9.8（标准放大倍数，即1kg
等于9.8牛顿）
如果在今后的标定中计算值结果偏离了9.8则需要校准，具体方法如下：
首先得到不准确的放大倍数，假设为W
校准的时候挂20kg就可以。
现以20kg为例：
那么张力显示的值应该是W*20+A ，此时打开张力放大器的盖子调整带有红
漆的电位器一般顺时针增大，逆时针减小。
慢慢调整直至张力显示为9.8*20+A即可。
摩阻材料制备与性能测试-全文可读
四、实验步骤
• 2.摩擦性能测试 -(1)从上面制备的摩擦片上割取两个试样， 试样
片摩擦面尺寸为25mmX25mm,允许偏 差为-0.2 0 mm。试样厚度为5〜7 mm，2个试 样的厚度 差要小于0. 2 mm。对制好的2个试样 进行编号; • (2)按试验要求，确定砝码的重量，把砝码 挂 在破码盘上； • (3)把试片装到试片夹具的方孔中，上面装 上 压板，压板的球面朝上。再把试片夹具装到 试 片支撑臂的燕尾槽中。调节加压杆的水平， 使 杠杆水平指示器指向零位，锁紧；
（13）杠杆水平
试验中的摩擦力用自动记录仪记录。用焊有热
电偶的银片（8mmX8mmX0. 6mm）,以 0.广0. 2N的压力，放在摩擦圆盘摩擦部位宽 度的 中心线上，且从试片中心沿旋转方向 50~100mm
处测定摩擦盘的表面温度，摩擦 盘的温度可以通 过加热和冷却装置在100~350°C 内进行调整。定 速式试验机的基本原理是以一 个恒定的压力将被
测试样压在摩擦圆盘的表面 上，摩擦圆盘以一定
的速度旋转，从而沿接触 表面的切线方向产生一
个摩擦力，通过对该摩 擦力的测定来确定被测试
样（材料）的摩擦系数 p（p=f/F，其中f为摩擦 力；F为正压力）。 此外，定速式摩擦试验机还
可以在试验过程中 控制温度的变化，模拟不同的
试验环境和对不 同的试样重复进行同一测试条件
（3） 采用模压成型工艺制备矩形摩擦片，压制温度为160±5 压制压力25±5MPa。模压过程中需放气2~3次。具体模压成 型 工艺请参照“模压成型实验”。摩擦片的热处理温度为13 0 C进行2h,然后150 C再进行8h。摩擦片摩擦性能，按 GB576398《汽车用制动器衬片》，采用D-MS定速式摩擦试 验机测试。
摩擦材料缩比试验原理及试验方法和测试设备研究_21_25
近年来，随着对车辆性能要求的不断提高，各种先进的安全控制技术，如 ABS、ASR 等被不断采用。与此同时，新的测试内容被不断地提出，惯性台架试 验方法与标准的内容也被不断扩充，从而促进了对惯性台架在结构、功能和控制 手段等方面的不断改进和完善，其适应性进一步增强。目前较先进的惯性台架已 不局限于制动器的常规测试。吉林大学机电所研制的 JF122C 型惯性台架，除可 进行制动器的常规测试，还具有 ABS 和 ASR 测试功能，JF122N 型惯性台架更是 附加有 NVH（制动噪音）测试功能。
15
为探讨试验结果产生差异的原因，人们从试验设备、试验条件及试验方法等
方面进行了讨论。分析认为：
①两者在试验机的试验模拟条件(见表 1-1)方面大致相仿，但在试验程序方
面(见表 1-2)却相差甚多。
表 1-1 定速试验规范与 SAEJ661 试验规范试验条件比较
试验规范 试验设备
GB/T5763-98 定速试验机
合器片的平面摩擦方式；Chase 试验采用鼓-块式摩擦副结构，类似于鼓式片的
弧面接触摩擦方式。
③摩擦系数定义不同。定速试验摩擦系数的含义是：在要求的某一温度时，
定速式摩擦试验机
JF150D-II型定速式摩擦试验机使用说明书注意：该机投入使用前，操作者必须详细阅读本说明书，并妥善保管，以备调整维修参考。
吉林大学机电设备研究所吉林省旺达机械有限公司2003. 09JF150D-II型《定速式摩擦试验机》使用说明书第0页共10页目录1. 概述2. 试验机的结构及工作原理3. 主要技术参数4. 软件系统5. 摩擦力及温度的标定6. 试验方法及数据处理7. 液压缓冲装置的调整8. 加热及冷却装置9. 其它10. 试验机的保养11. 易损件明细表12. 电器元件明细表13. 电器原理图1.概述1.1 JF150D-Ⅱ型定速式摩擦试验机是用于检测摩擦材料摩擦、磨损性能的专用设备。
所测试片的材质为软质（普通编织制品及其类似制品），半硬质（软质模压制品）或硬质制品（特殊加工编织制品、模压制品、半模压制品、半金属模压制品及其类似制品）。
1.2 JF150D-Ⅱ型定速式摩擦试验机严格遵照JIS—D4411、GB5763—98、GB/T5764-98标准之规定, 在保持日本HP—S原型机和我国D—MS机基本原理和结构基础上，针对多年实际应用中暴露出的缺陷与不足，结合现代计算机技术改进设计而成，是D—MS试验机的换代产品。
1.3 JF150D-Ⅱ型定速式摩擦试验机的主要改进：●取消锥齿轮传动，改为三角带直接传动，减少了噪声污染。
●增加卸载手柄，方便了试件的装卸；●改弹簧拉力计标定为重力砝码标定，减少了人为因素的影响，提高了标定精度；●采用不锈钢加热冷却罩，湿水部件全部镀铬防锈处理，不锈钢镍铬丝电热管，延长了使用寿命；●电炉炉前化验HT－250精铸摩擦盘，提高了试验数据的可对比性；●用拉压传感器取代测力弹簧，测量摩擦力。
通过计算机计算并显示摩擦系数。
同时显示摩擦系数、温度与转数的关系，提高了摩擦力的测量精度；●摩擦盘控温由手动改为计算机自动控制，提高了控温精度,使误差< 10℃;操作简便，减轻劳动强度，可实现离机测试。
摩擦材料的性能分析
摩擦材料的性能分析
摩擦材料在使用过程中受到摩擦力或制动冲击力的作用，从而要求它必须具有良好的结构轻度，以保证整个材料在运输、装配或铆装过程中，不会出现破裂或断裂。
为此常用冲击强度实验来验证摩擦材料在高速冲击状态下的韧性或抵抗断裂的能力，该性能的好坏，可作为判断产品质量水平的一个重要标志。
根据国际GB5763-1986“汽车用制动器衬片”，在D-MS 型定速式摩擦试验机上测试；冲击强度的测试方法按照国际GB5765-1986“摩擦材料冲击轻度测定方法”在“简支架式摆锤冲击试验机”上进行定速摩擦实验CHASE实验和惯性台架实验。
实验测试结果
从表中可以得出如下的结论：
（1）从冲击强度看三种增强材料摩擦系数均达到国标；在温度较高时磨损率亦达到国标；冲击强度达到国标的配方较多，但与石棉型刹车片接近的冲击强度只有19号配方。
（2）在基体材料和调节剂不变的情况下采用力度0.018mm，L：D>12硬脂酸改性细粒针状硅灰石和粒度0.28mm，，L：D>50硬脂酸改性粗粒纤维状海泡石按1:6比例混合（19号制品）作为刹车片的增强材料，经冲击轻度测试和定速摩擦实验其性能最佳
（3）对研制的刹车片在进行卡斯实验及台架实验，各项性能已达到汽车刹车片
国标要求，表明采用针状硅灰石和纤维状海泡式2中工业矿物混合替代石棉作为摩擦材料的增强材料是完全可行的。
