后桥桥壳强度计算(垂直、牵引、制动、侧滑工况)

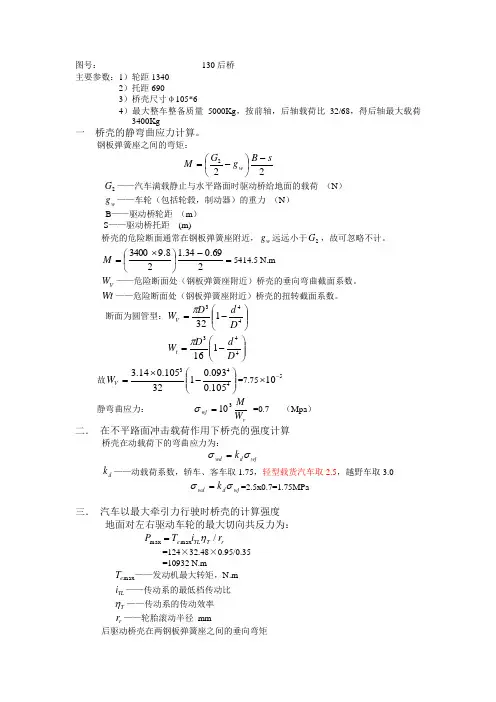

130后桥校核
图号: 130后桥主要参数:1)轮距13402)托距6903)桥壳尺寸φ105*64)最大整车整备质量5000Kg ,按前轴,后轴载荷比32/68,得后轴最大载荷3400Kg一 桥壳的静弯曲应力计算。
钢板弹簧座之间的弯矩:222s B g G M w -⎪⎭⎫ ⎝⎛-= 2G ——汽车满载静止与水平路面时驱动桥给地面的载荷 (N )w g ——车轮(包括轮毂,制动器)的重力 (N )B ——驱动桥轮距 (m )S ——驱动桥托距 (m)桥壳的危险断面通常在钢板弹簧座附近,w g 远远小于2G ,故可忽略不计。
=-⎪⎭⎫ ⎝⎛⨯=269.034.128.93400M 5414.5 N.m V W ——危险断面处(钢板弹簧座附近)桥壳的垂向弯曲截面系数。
Wt ——危险断面处(钢板弹簧座附近)桥壳的扭转截面系数。
断面为圆管型:⎪⎪⎭⎫ ⎝⎛-=443132D d D W V π ⎪⎪⎭⎫ ⎝⎛-=443116D d D W t π 故⎪⎪⎭⎫ ⎝⎛-⨯=443105.0093.0132105.014.3V W =7.75510-⨯ 静弯曲应力: vwj W M 310=σ =0.7 (Mpa ) 二. 在不平路面冲击载荷作用下桥壳的强度计算桥壳在动载荷下的弯曲应力为:wj d wd k σσ= d k ——动载荷系数,轿车、客车取1.75,轻型载货汽车取2.5,越野车取3.0wj d wd k σσ==2.5x0.7=1.75MPa三. 汽车以最大牵引力行驶时桥壳的计算强度地面对左右驱动车轮的最大切向共反力为:r T TL e r i T P /max max η==124×32.48×0.95/0.35=10932 N.mmax e T ——发动机最大转矩,N.mTL i ——传动系的最低档传动比T η——传动系的传动效率r r ——轮胎滚动半径 mm后驱动桥壳在两钢板弹簧座之间的垂向弯矩2222s B g m G M w v -⎪⎭⎫ ⎝⎛-= =7039N.m2m ——汽车加速行驶时的质量转移系数,对载货汽车后驱动桥取1.1~1.3 簧座之间桥壳所受的水平方向的弯矩h M22max s B P M h -⋅==1776N..m 两板簧座间桥壳承受的转矩T 为2max T TL e i T T η==1913N.m 在危险断面的合成弯矩=∑M 7507N.m 危险断面处的合成应力WM ∑∑=σ=96.8MPa 桥壳的许用弯曲应力为300~500MPa,钢板冲压焊接桥壳取大值。
汽车驱动桥壳的有限元分析与轻量化
汽车驱动桥壳的有限元分析与轻量化
