ICMP协议原理分析
icmp实验报告
icmp实验报告ICMP实验报告引言：ICMP（Internet Control Message Protocol）是一种网络层协议，用于在IP网络中传递控制消息和错误报告。
在本次实验中，我们将探索ICMP协议的工作原理和应用。
一、ICMP的基本原理ICMP是在IP协议的基础上建立的，它通过封装在IP数据报中进行传输。
ICMP 消息通常由网络设备（如路由器）或主机（如计算机）生成，并通过IP网络发送给目标设备。
ICMP消息可以用于多种目的，包括网络故障排除、错误报告和网络管理。
二、ICMP的消息类型ICMP定义了多种消息类型，每种类型都有不同的目的和用途。
以下是一些常见的ICMP消息类型：1. Echo Request和Echo ReplyEcho Request和Echo Reply消息用于网络设备之间的连通性测试。
当一台设备发送Echo Request消息时，目标设备会收到该消息并发送Echo Reply消息作为响应。
这种机制常用于Ping命令，用于测试网络设备的可达性和延迟。
2. Destination UnreachableDestination Unreachable消息用于指示数据包无法到达目标设备的原因。
例如，当目标设备的端口关闭或网络不可达时，发送方会收到Destination Unreachable消息。
这种消息对于故障排除和网络管理非常重要。
3. Time ExceededTime Exceeded消息用于指示数据包在传输过程中超过了最大生存时间（TTL）。
每个IP数据包都包含一个TTL字段，当数据包通过一个路由器时，TTL值会减少。
如果TTL值减少到零，路由器会发送Time Exceeded消息给发送方。
这种机制对于检测网络中的环路和延迟很有用。
三、ICMP的应用ICMP在网络中有多种应用，以下是一些常见的应用场景：1. 网络故障排除ICMP的错误报告和目的不可达消息对于故障排除非常有帮助。
网络协议IP与ICMP协议的工作原理与应用
网络协议IP与ICMP协议的工作原理与应用网络通信的顺畅与安全离不开各种网络协议的支持与应用。
其中，IP协议（Internet Protocol）和ICMP协议（Internet Control Message Protocol）作为网络中最为重要的两种协议，在数据传输与网络故障排查等方面有着重要的作用。
本文将深入探讨IP和ICMP协议的工作原理及其应用。
一、IP协议的工作原理IP协议是网络中使用最广泛的网络协议之一，它负责在因特网上对数据包进行路由选择和转发。
IP协议使用IP地址来识别网络上的每个设备，并通过路由表来确定数据包的传递路径。
1. IP地址IP地址由32位二进制数表示，分为4个8位的数字段，每个数字字段用点分隔开，例如192.168.0.1。
IP地址分为两个部分：网络地址和主机地址。
网络地址用于标识网络，主机地址用于标识网络中的具体设备。
2. 路由选择与转发当数据包从源主机发送到目标主机时，它经过多个网络设备和网络节点。
路由选择是指在传输过程中选择最佳路径的过程。
IP协议通过路由表来确定数据包传递的路径，根据目标IP地址和子网掩码匹配的规则选择下一个转发设备。
3. 分包与组包IP协议为了适应网络传输的需求，将大的数据包进行分片，每个分片都有独立的IP头部和尾部。
当接收端收到分片后，会根据IP头部中的标识字段将它们组装成原始的数据包。
二、ICMP协议的工作原理ICMP 协议是一种封装在 IP 协议中的协议，它主要用于在 IP 网络中传递错误信息和状态信息。
ICMP协议常被称为网络的诊断工具，它可以用于网络连接测试、网络故障排查以及传递诸如超时、不可达等错误信息。
1. ICMP消息类型ICMP消息分为多种类型，包括回显请求和回显应答（Ping），目标不可达通知，时间超时通知等。
每种类型的ICMP消息都有自己特定的格式和含义，用于在网络中传递不同的信息。
2. Ping测试Ping测试是ICMP协议经常使用的一种网络测试方式，它通过发送ICMP回显请求消息到目标主机，并接收回显应答消息来判断网络连接是否正常。
ICMP协议分析
IP 协议分析一、实验目的学会使用协议分析软件分析IP 数据包 了解IP 协议的首部 学会使用Ping 命令 验证IP 分片过程 掌握ICMP 协议的首部二、实验原理1.IP 协议1）IP 协议是因特网上最重要的网络层协议。
2）IP 协议是无连接、不可靠的协议。
3）IP 协议分ipv4和ipv6两个版本，目前大多设备都支持ipv4,但ipv4占主流。
4）ipv4包含20个字节的固定首部和可变长的可选首部。
2.IPv4首部格式 1）2）可首比3）4）5）6）7）8）3、IP分片三、实验步骤1.打开虚拟机，打开wireshark2.虚拟机与主机确定能互ping3.Ping通后虚拟机向主机发包3200字节的包分析第一帧版本号:ipv4首部长度：20字节总共长度：1500字节MF为1：表示后面还有分片片偏移：0（第一个分片从0开始）保活时间：128（未经过路由器）协议类型：ICMP校验和：0xb041(十六进制b041) 源地址：172.16.6.3目标地址：172.16.6.1数据：1500-20=1480字节第二帧：版本号:ipv4首部长度：20字节总共长度：1500字节MF为1：表示后面还有分片片偏移：1480（第二个分片接第一个分片尾部）保活时间：128（未经过路由器）协议类型：ICMP校验和：0xaf88(十六进制af88)源地址：172.16.6.3目标地址：172.16.6.1数据：1500-20=1480字节第三帧版本号:ipv4首部长度：20字节总共长度：268字节MF为0：表示后面没有分片了片偏移：2960（第三个分片接第二个分片尾部）保活时间：128（未经过路由器）协议类型：ICMP校验和：0xd39f(十六进制d39f)源地址：172.16.6.3目标地址：172.16.6.1Icmp首部8个字节数据：268-20-8=240字节因为是最后一帧，附带ip包分片信息分为三个包，第一个和第二个都是1480，第三个是248字节（包含8个字节的icmp首部）；分片结束。
icmp 原理
icmp 原理ICMP原理ICMP（Internet Control Message Protocol）是一种网络协议，它用于在IP网络上传递控制消息。
它是TCP/IP协议族中的一个重要成员，用于在网络中进行故障诊断和错误报告。
本文将介绍ICMP的原理及其在网络通信中的作用。
一、ICMP的作用ICMP被设计用于在IP网络中提供一种报告错误和其他控制信息的机制。
它可以用于以下几个方面：1.错误报告：当IP数据包在传输过程中发生错误时，ICMP可以生成错误报文，通知源主机发生的错误情况。
例如，在数据包传输过程中，如果发现目标主机不可达、网络拥塞或超时等问题，ICMP可以生成相应的错误报文返回给源主机。
2.网络探测：ICMP可以用来探测网络中的主机是否可达。
通过发送ICMP Echo Request消息，如果目标主机回复了ICMP Echo Reply 消息，就表示目标主机可达。
这在网络故障诊断和网络管理中非常有用。
3.地址探测：ICMP还可以用来探测网络中的主机的IP地址。
通过发送ICMP Echo Request消息，目标主机可以回复ICMP EchoReply消息，并在回复消息中包含其IP地址。
这在DHCP服务中非常有用，DHCP服务器可以通过ICMP探测到目标主机的IP地址。
二、ICMP的工作原理ICMP是基于IP协议的，它使用IP数据报来传输控制消息。
ICMP报文被封装在IP数据报的数据部分，并使用IP协议号为1。
ICMP报文的格式包括报文类型、代码、校验和和参数等字段。
ICMP报文的类型字段指示了报文的具体类型，常见的类型包括Echo Request、Echo Reply、Destination Unreachable、Time Exceeded 等。
代码字段用于进一步说明报文的具体类型。
校验和字段用于检测ICMP报文的完整性，以防止报文在传输过程中被篡改或损坏。
参数字段用于传递具体的信息，如目标不可达的原因或超时时间等。
ICMP安全协议

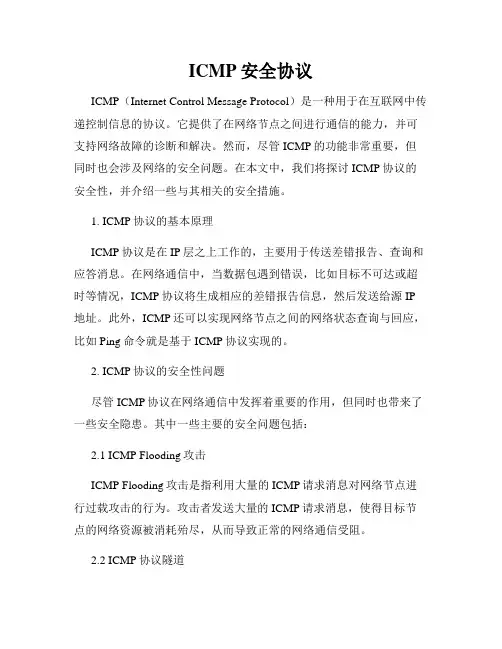

ICMP安全协议ICMP（Internet Control Message Protocol）是一种用于在互联网中传递控制信息的协议。
它提供了在网络节点之间进行通信的能力，并可支持网络故障的诊断和解决。
然而，尽管ICMP的功能非常重要，但同时也会涉及网络的安全问题。
在本文中，我们将探讨ICMP协议的安全性，并介绍一些与其相关的安全措施。
1. ICMP协议的基本原理ICMP协议是在IP层之上工作的，主要用于传送差错报告、查询和应答消息。
在网络通信中，当数据包遇到错误，比如目标不可达或超时等情况，ICMP协议将生成相应的差错报告信息，然后发送给源IP 地址。
此外，ICMP还可以实现网络节点之间的网络状态查询与回应，比如Ping命令就是基于ICMP协议实现的。
2. ICMP协议的安全性问题尽管ICMP协议在网络通信中发挥着重要的作用，但同时也带来了一些安全隐患。
其中一些主要的安全问题包括：2.1 ICMP Flooding攻击ICMP Flooding攻击是指利用大量的ICMP请求消息对网络节点进行过载攻击的行为。
攻击者发送大量的ICMP请求消息，使得目标节点的网络资源被消耗殆尽，从而导致正常的网络通信受阻。
2.2 ICMP协议隧道ICMP协议隧道是指通过篡改ICMP报文的数据字段，在两个网络节点之间建立一个加密通道。
攻击者利用这种方式可以传输恶意数据，绕过网络的安全防护系统。
2.3 ICMP协议的信息泄漏由于ICMP协议在网络中传输控制信息，因此攻击者可以通过解析ICMP报文获取敏感信息，如网络拓扑结构、主机地址等，从而进一步侵入网络环境。
3. 提高ICMP协议安全性的措施针对以上提到的安全问题，可以采取以下措施来提高ICMP协议的安全性：3.1 限制ICMP流量通过防火墙或入侵检测系统等安全设备，对ICMP流量进行限制和监测。
限制恶意ICMP请求的流量，可以减轻网络节点的负载，提升网络的抗攻击能力。
第06章 ICMP
n
缺少辅助机制
n
发送方无法知道目的主机是否活跃、是否可达
n
ICMP （Internet Control Message Protocol ）
n n
IP的伴随协议，或辅助协议 提供差错报告功能
n
ICMP协议让发现错误的路由器或目的主机向数据包的源站发送 一个出错消息，报告出错原因。 探测目的主机是否活跃、网络响应速度、地址掩码查询等。
6
n
6.2 报文类型
ICMP messages
Error-reporting Error差错报告
To report problems that a router or a destination host may encounter when it processes an IP packet
Query 测试查询
Type
Code
首部的其余信息
Checksum
Data section
类型： § 长度：1字节 § 指出 ICMP 数据包的类型
10
6.3 报文格式
8 bits 8 bits 16 bits
Type
Code
首部的其余信息
Checksum
Data section
代码： § 长度：1字节 § 指出 ICMP 数据包的类型中具体的细分
n
ICMP的错误报告只能通知给IP数据包的 数据包的源主机 源主机。 。
H1 RA 出错啦！…… H2
RB
RC
H1向H2发送一个IP数据包，路由器RC发现无法将该数据包 转发给H2。RC从数据包中可以知道源地址和目标地址，但无 法知道该数据包到达它之前经过了哪些路由器，因此只能将出 错消息发送给数据包的源地址H1。
icmp的工作原理
icmp的工作原理ICMP（Internet Control Message Protocol）是一种网络协议，用于在IP网络中传递控制消息和错误报告。
它工作在网络层，主要用于网络故障诊断和错误报告的通信。
ICMP的工作原理如下：1. ICMP消息的封装：ICMP消息被封装在IP数据包的数据部分中。
ICMP消息由一个报头和实际数据组成，报头包含ICMP消息类型、代码以及校验和等字段。
2. ICMP消息的传递：ICMP消息通过IP协议进行传递。
发送端将ICMP消息封装在IP数据包中，然后通过路由器等网络设备转发给目标主机。
3. ICMP消息的接收与处理：目标主机接收到ICMP消息后，根据报头中的类型和代码判断消息的用途，然后进行相应的处理。
比如，接收到“目的地不可达”类型的ICMP消息时，主机可能会发送一个通知给源主机；接收到“超时”类型的ICMP消息时，主机可能会丢弃相关数据。
ICMP的主要作用包括：1. 提供网络故障诊断：ICMP消息可以用于诊断网络故障，比如通过“目的地不可达”类型的消息可以判断是否能够到达某个目的地；通过“超时”类型的消息可以判断网络的延迟情况。
2. 提供错误报告机制：ICMP消息可以用于向源主机发送错误报告，比如当目标主机无法到达时，可以发送一个“目的地不可达”的ICMP消息给源主机，告知其无法到达目的地。
3. 支持Ping命令：Ping命令利用ICMP Echo请求和Echo回应消息来测试主机之间的连通性和延迟情况。
总之，ICMP协议是在IP协议之上的一个补充协议，用于传递控制消息和错误报告，具有网络故障诊断和错误报告等功能。
通过ICMP消息，可以实现网络设备之间的通信和故障诊断。
ICMP协议解析网络故障诊断与错误报告的协议分析
ICMP协议解析网络故障诊断与错误报告的协议分析网络故障和错误报告对于保持网络通畅和稳定至关重要。
而ICMP 协议作为网络通信中一种常见的控制协议，承担着网络故障诊断和错误报告的重要任务。
一、ICMP协议简介ICMP（Internet Control Message Protocol）是一种基于IP协议的网络层协议，它被用于向网络中的其他主机或路由器发送控制信息和错误报告，以便进行网络故障诊断和错误的处理。
二、ICMP协议的作用1. 错误报告：ICMP协议可以向源主机或路由器发送错误报告，指示某个数据包在传输过程中发生错误。
这有助于及时发现并解决网络传输中的问题，提高网络的可靠性和稳定性。
2. 网络故障诊断：ICMP协议可以通过发送特定类型的控制消息，来检测目标主机或路由器是否可达、网络延迟情况以及其他网络故障信息，帮助网络管理员进行网络故障的诊断与解决。
三、ICMP协议的工作原理1. ICMP消息格式：每个ICMP消息都包含一个报头部分和一个数据部分。
报头部分包含消息的类型、代码和校验和等字段，用于标识和分类不同类型的ICMP消息。
数据部分则用于携带相关的控制信息或错误报告的具体内容。
2. ICMP消息类型：ICMP协议定义了多种不同类型的消息，用于表示不同的控制信息和错误报告。
例如，ICMP回显请求和回显应答消息用于进行网络连通性的测试，ICMP目标不可达消息用于指示主机或路由器不可达等。
3. ICMP消息的传输和响应：当一台主机或路由器收到ICMP控制消息后，会根据消息的类型和代码进行相应的处理。
对于错误报告，源主机或路由器通常会进行一些错误的修复或处理；对于网络故障诊断，接收方主机或路由器会根据ICMP消息作出相应的反应，如发送回ICMP响应消息。
四、常见的ICMP协议应用1. Ping命令：Ping命令基于ICMP协议的回显请求和回显应答消息，用于测试目标主机或路由器的连通性。
发送Ping命令后，源主机会收到目标主机发回的ICMP回显应答消息，从而得知目标主机的连通状态。
icmp 时延 原理
icmp 时延原理
ICMP（Internet Control Message Protocol）是用于在IP网
络上发送控制消息的协议。
其中，ICMP时延是指通过ICMP协议测
量数据包从发送到接收所需的时间。
ICMP时延的原理涉及到网络通
信中的几个重要概念和过程。
首先，ICMP时延通常是通过发送“回显请求”（Echo Request）和接收“回显应答”（Echo Reply）来实现的。
当一台主机发送一
个回显请求时，目标主机会收到该请求并立即发送一个回显应答。
发送方记录下发送请求和接收应答的时间戳，通过计算两者的时间
差来得到往返时延。
其次，ICMP时延的原理还涉及到网络中的路由和数据包传输。
数据包在网络中传输时会经过多个路由器和交换机，每个设备都会
对数据包进行处理和转发，这些过程都会对数据包的传输时延产生
影响。
通过测量往返时延，可以了解数据包在网络中的传输性能和
延迟情况。
另外，ICMP时延的原理还与网络拓扑和网络设备的工作原理相关。
不同的网络拓扑结构和设备类型可能会对数据包的传输时延产
生不同的影响，例如在局域网内和广域网之间进行时延测量时会有不同的表现。
总的来说，ICMP时延的原理涉及到通过发送回显请求和接收回显应答来测量数据包的往返时延，同时考虑了网络中的路由、数据包传输和网络设备等因素对时延的影响。
这样的测量可以帮助网络管理员监控网络性能、诊断网络故障和优化网络配置。
icmp协议工作原理(一)
icmp协议工作原理(一)ICMP协议工作原理什么是ICMP协议ICMP（Internet Control Message Protocol）是互联网控制报文协议，它是TCP/IP协议族的一个组成部分，用于在网络中传输管理和错误消息。
ICMP协议通常与IP协议配合使用，主要用于网络之间的通信和故障诊断。
ICMP协议的作用ICMP协议主要具有以下作用： - 提供网络管理信息。
ICMP协议可以向网络中的其他设备发送管理信息，如路由器请求TTL（存活时间）剩余值、发送网络转发错误等。
- 提供错误报告和诊断信息。
当数据包传输中发生错误时，ICMP协议可以生成错误报告并发送给源主机，以便进行故障排除。
- 提供网络巡检和统计信息。
ICMP协议可以向网络中的设备发送Echo请求，并等待目标设备的响应时间，从而判断网络连接的质量。
ICMP协议的工作方式ICMP协议的工作流程如下： 1. 源主机生成ICMP消息，并封装在IP数据包中。
2. IP数据包在网络中传输，到达目标主机。
3. 目标主机接收到IP数据包，并将ICMP消息提取出来。
4. 目标主机根据ICMP消息的类型和代码生成响应消息，并将其封装在IP数据包中。
5. 响应消息通过网络返回给源主机。
6. 源主机接收到响应消息，并根据其中的信息进行相应的处理。
ICMP协议的类型和代码ICMP协议定义了多种类型和代码，用于不同的消息传递和交互。
以下是一些常见的ICMP消息类型和代码： - Echo Request（请求回显）：用于检测网络的连通性和延迟，源主机发送Echo请求，目标主机返回Echo Reply。
- Destination Unreachable（目的地不可达）：当目标主机无法传输数据包时，会发送此类型的消息给源主机，包括网络不可达、主机不可达和端口不可达等。
- Time Exceeded（超时）：当数据包在传输过程中超过存活时间或者生命周期时，目标主机会发送此类型的消息给源主机，以告知其发生了超时。
ICMP
ICMP差错报告的数据段部分：包含出错数据报的首部及出错数据报的 前64位数据（即：端口号（UDP和TCP）和序号（TCP）），这些信息有 助于信源或管理人员发现错误原因。
收到的IP数据报
IP数据报首部 8字节
ICMP差错报告报文
ICMP的前8 个字节
IP数据报 首部
8 字节
首部
ICMP差错报告报文
ICMP首部 ICMP数据
IP数据报首 部
IP数据报数据区
帧首部
帧数据区
因为传输错误的种类多种多样，ICMP 协议要报告这些错 误就必 须根据不同的错误采用不同的格式。但各种ICMP 数据包都有一个共同的ICMP头部。ICMP报文有一个8字节 的首部和一个可变长度的数据部分。如下图1所示。
图1 ICMP报文格式
类型字段值 0
描述 反射应答
3 4
5 8 9 10 11 12 13 14 15
目标不可达 源端关闭
重定向 反射请求
路由器通告
路由器请求 超时 数据包参数错误 时间戳请求 时间戳应答 信息请求（作废）
表1 ICMP 数据包类型
3、各种ICMP报文
ICMP报文可划分为两大类：差错报告报文和查询报文 差错报告报文报告了路由器或者主机在处理IP数据 包时可能遇到的问题。 差错报告报文的类型：目的站不可达（类型3）、 源站抑制（类型4）、时间超过（类型11）、参数 问题（类型12）、改变路由（类型5） 查询报文总是成双成对的出现，他帮助主机或者网 络管理员从某个路由器或者对方主机那里获取特定 的信息。 查询报文类型：回送请求或回答（类型8或0）、 时 间戳请求或回答（类型13或14）、地址掩码请求 或回答（类型17或18）
1、信宿不可达报告
icmp的两个应用原理
ICMP的两个应用原理ICMP简介Internet Control Message Protocol（ICMP）是Internet协议族中的一个核心协议，用于在IP网络中发送控制消息和错误报告。
ICMP是一种面向连接的协议，主要用于网络设备之间的信息交流和故障诊断。
ICMP的应用原理ICMP有许多应用，其中最常用的两个应用原理分别是PING和Traceroute。
PINGPING是ICMP的一种基本应用，它用于测试两台主机之间的连通性。
PING工具发送一个ICMP Echo请求消息给目标主机，如果目标主机响应了一个ICMP Echo 回应消息，则说明两台主机之间网络连通。
PING应用原理如下：1.发送端主机通过发送ICMP Echo请求消息到目标主机的IP地址。
2.目标主机收到ICMP Echo请求消息后，会立即回复一个ICMP Echo回应消息。
3.发送端主机接收到ICMP Echo回应消息后，计算出往返时间（RTT），并显示出来。
PING应用的列点示例：•PING工具是跨平台的，可以在Windows、Linux和macOS等操作系统上运行。
•PING工具使用ICMP协议发送和接收消息。
•PING工具提供了一种简单而有效的方法来测试两台主机之间的网络连通性。
•PING工具还可以用于测量往返时间（RTT），以评估网络的性能。
TracerouteTraceroute是另一种使用ICMP的应用，它用于发现数据包从源主机到目标主机所经过的路由路径。
Traceroute通过发送一系列的ICMP数据包，每个数据包的生存时间（TTL）从1开始逐渐递增，直到达到目标主机。
Traceroute应用原理如下：1.发送端主机发送第一个TTL为1的ICMP数据包到目标主机。
2.当第一个路由器接收到ICMP数据包时，将会将生存时间减1，并将数据包转发给下一个路由器。
3.如果TTL为1的ICMP数据包到达目标主机，目标主机会发送一个ICMP Echo回应消息给发送端主机。
个人总结-ICMP的协议详解以及实现
个人总结-ICMP的协议详解以及实现ICMP（Internet Control Message Protocol，互联网控制报文协议）是用于在IP网络中传递控制消息的协议。
它被用于处理IP层出现的各种问题，例如传输错误、路由不可达等。
ICMP是TCP/IP体系结构中的一个核心协议，它通常运行在IP层之上，与ICMP支持的其他协议（如IP、TCP和UDP等）一起，共同构成了TCP/IP协议栈，为网络的正常运行提供了基本保障。
本文将详细介绍ICMP的协议原理以及实现方式。
一、ICMP的协议原理1. ICMP的基本作用ICMP协议是用于在IP网络中传递控制消息的，它向源主机提供有关数据包的错误和状态信息，以便确定数据包无法到达目标的原因，同时可以提供其他重要信息。
常见的ICMP消息类型有：（1）Echo Request/Echo Reply消息：用于测试连接状态，通常在网络管理中用于回应ping命令。
（2）Destination Unreachable消息：表示数据包无法到达目标地址，常见的原因有网络不可达、主机不可达和端口不可达。
（3）Redirect消息：用于指示源主机修改其路由表，通过新的路由器转发其数据包。
（4）Time Exceeded消息：如果一个数据包在传输过程中的TTL（Time To Live）超过了设定值，就会产生此类消息。
（5）Parameter Problem消息：通常用于指出数据包的某些字段格式错误。
2. ICMP的结构ICMP消息通常由一个8字节的协议头和与该头部相对应的变长数据段组成。
下面是ICMP头部的常用字段：（1）类型(Type)：占1字节，表示ICMP消息类型，取值范围为0~63，其中0用于Echo Reply消息，8用于Echo Request消息，其他类型有其他含义。
（2）代码(Code)：占1字节，表示类型字段的更加具体的信息，其值配合Type字段来确定每一个ICMP消息的具体类型，取值范围为0~255。
icmp攻击原理
ICMP（Internet Control Message Protocol）攻击是一种利用ICMP协议进行网络攻击的方式。
ICMP协议是用于在IP网络中传递控制信息的协议，它通常用于网络诊断、错误报告和网络管理等方面。
ICMP攻击的原理是利用ICMP协议的特性进行攻击，主要包括以下几种类型：ICMP洪水攻击（ICMP Flooding）：攻击者向目标主机发送大量的ICMP请求消息，使目标主机的网络资源（如带宽、CPU、内存等）耗尽，导致服务不可用。
ICMP回显请求攻击（ICMP Echo Request Attack）：攻击者发送大量的ICMP回显请求消息（也称为Ping请求），使目标主机不断回复这些请求，消耗目标主机的网络资源和处理能力。
ICMP分片攻击（ICMP Fragmentation Attack）：攻击者发送经过特殊处理的ICMP分片消息，目的是使目标主机的IP堆栈产生异常行为，如崩溃或拒绝服务。
ICMP重定向攻击（ICMP Redirect Attack）：攻击者发送伪造的ICMP重定向消息，使目标主机误导路由表，导致流量被重定向到攻击者控制的恶意主机。
这些攻击方法都利用了ICMP协议的一些弱点和漏洞，通过发送大量的恶意ICMP消息或利用协议本身的设计缺陷，造成目标主机的资源消耗、服务中断或网络异常。
为了防范ICMP攻击，可以采取以下措施：网络入口设备上配置ICMP过滤规则，限制ICMP流量的数量和频率。
配置防火墙或入侵检测系统（IDS）来检测和阻止异常的ICMP流量。
更新和维护系统的操作系统和网络设备的软件补丁，以修复可能存在的ICMP漏洞。
启用流量限制和流量监控，及时发现异常流量并采取相应措施。
使用网络安全设备和解决方案，如DDoS防护设备，来保护网络免受大规模的ICMP攻击。
总体而言，ICMP攻击是一种常见的网络攻击手段，网络管理员和安全专业人员需要采取相应的防护措施来保护网络和系统的安全。
ICMP协议原理及报文分析
ICMP协议原理及报文分析学院计算机学院班级07级网络工程本科班姓名王宇目录摘要 (2)第一章 TCP/IP结构模型1.1 TCP/IP结构模型 (2)第二章 ICMP协议原理解析ICMP协议原理概述 (4)2.2 ICMP协议报头 (5)2.3 ICMP协议的消息 (6)2.4 ICMP报文分析 (7)2. ping命令 (7)2.4.2 路由跟踪tracert (9)小结 (11)参考文献 (11)参考网文 (11)摘要本文较深入地解释说明了TCP/IP协议组中的ICMP协议及其工作原理。
ICMP 是“Internet Control Message Protocol”（Internet控制报文协议）的缩写，是一种与IP协议并行运行在网络层的协议,也是最常用也最重要的协议之一，属于OSI/RM参考模型里面第三层网络层的子协议，用于在IP主机、路由器之间传递控制消息，控制着网络流量。
控制消息包含网络通不通、主机是否可达、路由是否可用等网络本身的消息。
本文还深入分析了在常用操作系统下(如Windows，DOS)利用ICMP协议实现的ping命令和tracert命令，它们是用来测试网络是否通畅，主机是否可达，及查看到目的主机所经过的路由器的个数和IP地址。
关键词：ICMP ，TCP/IP ，Ping ，tracert第一章TCP/IP结构模型1.1 TCP/IP结构模型目前使用的大多数网络通信协议的结构都是基于OSI(Open Systems Interconnection，开放式系统互联模型)模型的。
TCP/IP(Transmission Control Protocol/Internet Protocol，传输控制和网间互连协议)结构也是基于OSI模型但又并不严格遵循 OSI模型。
但当前关于如何使用分层模型来描述TCP/IP又没有一个统一的协定。
一般承认TCP/IP比7层OSI模型层次少(3到5层)。
icmp协议的原理
icmp协议的原理ICMP协议的原理简介ICMP（Internet Control Message Protocol）是一种网络协议，它用于传输网络设备之间的控制信息和错误消息。
在IP网络中，ICMP协议常被用于网络故障排查、网络拓扑发现以及网络流量控制等方面。
了解ICMP协议的原理对于网络管理员和网络安全专家来说是非常重要的。
ICMP协议的基本功能ICMP协议的功能主要包括：1.错误报告：当IP数据包在网络中发生错误时，ICMP会负责生成错误报告，并通过ICMP消息将错误报告传递给源主机。
2.网络不可达：当网络设备无法找到目标主机时，ICMP会发送网络不可达消息，告知源主机网络不可达的情况。
3.超时：当IP数据包在网络中被丢弃或者转发超时时，ICMP会发送超时消息给源主机，以通知源主机。
4.生存时间超过限制：当IP数据包在网络中被转发次数超过生存时间限制时，ICMP会发送时间超过限制消息给源主机。
5.回显请求和回显应答：ICMP还提供了一种用于检测网络连接是否可用的机制，即通过发送回显请求和接收回显应答来进行连接测试。
ICMP消息结构ICMP协议是基于IP协议的，它使用IP数据包进行传输。
ICMP消息结构如下：+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ -+-+-+-+-+-+-+| 类型 | 代码 | 校验和|+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+| 数据|+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+•类型：ICMP消息的类型字段指示了该消息的具体类型，如回显请求、回显应答、网络不可达等。
•代码：类型字段之下的代码字段提供了关于该类型消息的详细信息。
•校验和：校验和字段用于对消息头部和数据的完整性进行校验。
ICMP包的生成与分析
实验报告实验课题：ICMP包的生成与分析ICMP包的生成与分析1.实验目的（1）掌握ICMP报文格式。
（2）掌握ICMP数据包的捕捉过程。
2.实验内容ICMP包的捕获与分析。
3.实验原理ICMP协议是一种面向连接的协议，用于传输出错报告控制信息。
它是TCP/IP 协议族的一个子协议,属于网络层协议,主要用于在主机与路由器之间传递控制信息,包括报告错误、交换受限控制和状态信息等。
当遇到IP数据无法访问目标、IP路由器无法按当前的传输速率转发数据包等情况时，会自动发送ICMP消息。
它是一个非常重要的协议，它对于网络安全具有极其重要的意义。
在网络中经常会使用到ICMP协议，比如用于检查网络通不通的Ping命令（Linux和Windows 中均有），这个Ping的过程实际上就是ICMP协议工作的过程。
还有其他的网络命令如跟踪路由的Tracert命令也是基于ICMP协议的。
如图6-23、6-24所示为ICMP协议格式及其和IP包的关系。
图6-23 ICMP数据包格式分析图6-24 IP和ICMP关系4.实验环境交换式网络、Windows操作系统，Wireshark网络抓包工具5.实验步骤（1）开启抓包工具，在过滤工具栏中输入ICMP，并点击apply按钮。
（2）点击主工具栏中第一个图标，接口按钮，弹出接口列表对话框。
（3）点击接口列表对话框中的start，即可捕捉到ICMP包。
（4）ICMP包的生成与捕获发起一个ICMP包：Ping 默认网关同时捕捉到的ICMP包为：由表可以看出，ping 命令发出四个包，收到4个包，无一丢失。
ICMP封装在IP包中，类型字段为8（请求/应答），code为0表示请求。
6.实验结论通过该实验，我学会了如何使用wireshark抓ICMP包并进行分析。
通过分析ICMP包内容，可以知道网络通不通、主机是否可达、路由是否可用等网络本身的消息，对与保证网络安全很重要。
ICMP协议
介绍ICMP协议的背景和作用ICMP（Internet Control Message Protocol）是互联网控制报文协议，是TCP/IP协议族中的一个重要成员。
它被设计用于在IP网络中传输控制消息和错误报告。
背景在计算机网络中，数据包的传输是不可靠的，可能会发生各种故障和错误。
为了实现更可靠和有效的数据传输，ICMP 协议应运而生。
它提供了一种在网络设备之间进行通信和交换控制信息的机制。
作用ICMP协议具有以下主要作用：1.错误报告和故障排除：ICMP协议用于向发送方报告网络故障、错误和异常情况。
例如，当目标主机不可达时，ICMP会生成相应的错误消息通知发送方。
2.网络探测和活跃性检测：ICMP协议可以用于检测网络的活跃性和可达性。
通过发送ICMP回显请求（Ping）消息，可以确定目标主机是否在线，并计算往返时间（RTT）等网络性能指标。
3.路径MTU发现：ICMP协议还用于发现通信路径上的最大传输单元（MTU）。
通过发送ICMP分片需要重组的消息，发送方可以确定网络路径上的最大可接受MTU，从而避免分片和重组操作。
4.重定向消息：ICMP协议可以用于向发送方发送重定向消息，提示发送方使用更优的路径或下一跳路由器，以提高数据传输效率。
5.时间戳和时钟同步：ICMP协议支持时间戳消息，用于进行时间同步和时钟校准，以确保网络中的各个设备具有一致的时间参考。
总之，ICMP协议在网络通信中起着重要的作用，它不仅帮助诊断和解决网络故障，还提供了一些实用的功能，用于网络性能监测和优化。
解释ICMP协议的基本原理和工作方式ICMP（Internet Control Message Protocol）是一种网络协议，用于在IP网络中传输控制消息和错误报告。
它与IP协议密切相关，通过在IP数据报中添加ICMP报文来实现网络控制和错误处理。
基本原理ICMP协议的基本原理是通过发送和接收ICMP消息来实现网络设备之间的通信和交换控制信息。
透析ICMP协议
透析ICMP协议透析ICMP协议(一): 协议原理对于熟悉网络的人来说, ICMP是再熟悉不过了. 它同IP协议一样工作在ISO模型的网络层, 它的全称是: Internet Control Message Protocal. 其在网络中的主要作用是:- 主机探测- 路由维护- 路由选择- 流量控制对于主机探测来说有很多方法，主机某些服务的BANNER，一些使用的应用程序，或者使用工具来检测主机，如NMAP，在WEB上有来简单的估测主机。
下面所讲的是使用ICMP协议来探测主机，主要也是可以了解ICMP这个协议，这里最主要的也是将这个ICMP协议，首先我来讲一下主机探测用到的ICMP报文我没有一一讲全部报文,详细请参见RFC792协议)1. 回送或回送响应我们使用一个ICMPECHO数据包来探测主机地址是否存活（当然在主机没有被配置为过滤ICMP形式），通过简单的发送一个ICMPECHO(Type 8)数据包到目标主机，如果ICMPECHOReply(ICMPtype0)数据包接受到，说明主机是存活状态。
如果没有就可以初步判断主机没有在线或者使用了某些过滤设备过滤了ICMP的REPLY。
这种机制就是我们通常所用的ping命令来检测目标主机是否可以ping到.回送消息的源地址是回送响应消息的目的地址。
若要形成一个回送响应消息，应该将源和目的地址交换，将类型代码更改为0，重新计算机校验码。
下面是这个报文的格式:0 1 2 30 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+| Type | Code | Checksum |+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+| Identifier | Sequence Number |+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+| Data ...+-+-+-+-+-类型：8代表回送消息；0代表回送响应消息。
ICMP协议原理及报文分析
ICMP协议原理及报文分析ICMP（Internet Control Message Protocol）是互联网控制报文协议，用于在IP网络中传递控制消息，在网络层和传输层之间进行通信。
ICMP报文是通过IP数据报来传递的。
ICMP的主要功能是提供有关IP主机和路由器错误和状态的信息。
本文将详细介绍ICMP协议的原理及报文分析。
ICMP消息可以分为两类：差错消息和询问消息。
差错消息是由底层网络设备生成的，用于通知源主机或路由器发生了错误。
例如，目标不可达、时间超过等。
询问消息是由主机或路由器生成的，用于探测目标主机的状态。
例如，回显请求和回显回答。
ICMP报文的格式：ICMP报文由报文类型、代码、校验和和数据字段组成。
报文类型指示了报文的类型，如回显请求、回显回答、目标不可达等。
代码字段用于更详细地说明报文类型。
校验和字段用于检查报文的完整性，以防止传输过程中的错误。
ICMP报文通常包含报文头和报文数据两部分。
报文头包含了一些用于标识报文类型和代码的字段。
报文数据部分用于存储具体的信息。
ICMP报文分析：下面分析几种常见的ICMP报文类型及其含义：1. 回显请求（Echo Request）和回显回答（Echo Reply）：回显请求报文用于测试与目标主机的连通性。
源主机发送一个回显请求报文到目标主机，目标主机接收到后，将会生成一个回显回答报文发送回源主机。
这可以用于测试网络的可达性和测量网络的延迟。
2. 目标不可达（Destination Unreachable）：目标不可达报文用于通知源主机一些目标无法到达。
例如，当一个路由器收到一个数据报，并且无法将其转发到目标主机时，它会发送一个目标不可达报文给源主机。
报文中的代码字段可以指示不可达原因，如网络不可达、主机不可达、端口不可达等。
3. 时间超过（Time Exceeded）：时间超过报文用于通知源主机数据包在传输过程中超过了最大存活时间（TTL）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三ICMP协议原理分析
一、ICMP协议简介
ICMP全称Internet Control Message Protocol，中文名为因特网控制报文协议。
它工作在OSI的网络层，向数据通讯中的源主机报告错误。
ICMP可以实现故障隔离和故障恢复。
网络本身是不可靠的，在网络传输过程中，可能会发生许多突发事件并导致数据传输失败。
网络层的IP 协议是一个无连接的协议，它不会处理网络层传输中的故障，而位于网络层的ICMP协议却恰好弥补了IP 的缺限，它使用IP协议进行信息传递，向数据包中的源端节点提供发生在网络层的错误信息反馈。
ICMP的报头长8字节，结构如图1所示。
比特0 7 8 15 16 比特31
（图1 ICMP报头结构）
●类型：标识生成的错误报文，它是ICMP报文中的第一个字段；
●代码：进一步地限定生成ICMP报文。
该字段用来查找产生错误的原因；
●校验和：存储了ICMP所使用的校验和值。
●未使用：保留字段，供将来使用，起值设为0
●数据：包含了所有接受到的数据报的IP报头。
还包含IP数据报中前8个字节的数据；
ICMP协议提供的诊断报文类型如表1所示。
（表1 ICMP诊断报文类型）
ICMP提供多种类型的消息为源端节点提供网络层的故障信息反馈，它的报文类型可以归纳为以下5个大类：
●诊断报文（类型8，代码0；类型0，代码0）；
●目的不可达报文（类型3，代码0-15）；
●重定向报文（类型5，代码0-4）；
●超时报文（类型11，代码0-1）；
●信息报文（类型12-18）。
二、详细解码
使用科来网络分析系统捕获数据包，我们得到ICMP回显报文的信息，如图1所示，
（图1 科来网络分析系统抓取的ICMP回显报文）
我们详细介绍在图1中的解码信息，
●类型：8，表示是一个ICMP回显请求报文；
●代码：0，表示网络不可达；
●校验和：表示ICMP的0x425C；使用IP校验和的算法。
●标识：0x0400
●序列号：0x0700，每一个ICMP回显报文都有一个序列号且是递增的
●数据：表示是一个32字节的数据
注：以上是一个ICMP回送报文，可以看出了和前面列出的ICMP报文有点不一样。
因为ICMP有几种类型的报文（目标不可达报文，重定向报文，超时报文，回送请求和回送应答报文），每一种报文都相对都有一些区别。
三、实验过程
练习一：按照网络拓扑图，实现实验方案架构
练习二：运行ping命令
1、主机B、C、D启动协议分析器，打开捕获窗口进行数据捕获并设置过滤条件（提取ICMP协议）
2、主机B ping 主机C
3、主机B、C、D停止捕获数据，查看捕获到的数据，并回答一下问题。
捕获的报文对应的“类型”和“代码”字段分别是什么？分析报文中的哪些字段保证回显请求报文和回显应答报文的一一对应？。
