变压器综合测试台
红相FRA-100绕组变形综合测量分析系统操作手册20120817

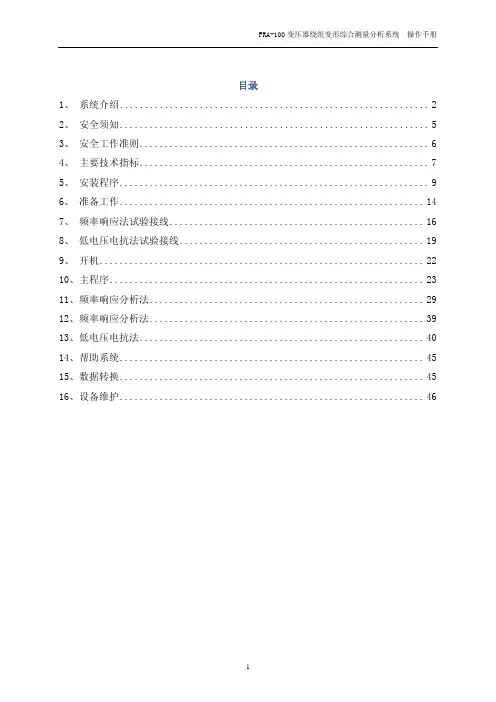

目录1、 系统介绍 (2)2、 安全须知 (5)3、 安全工作准则 (6)4、 主要技术指标 (7)5、 安装程序 (9)6、 准备工作 (14)7、 频率响应法试验接线 (16)8、 低电压电抗法试验接线 (19)9、 开机 (22)10、主程序 (23)11、频率响应分析法 (29)12、频率响应分析法 (39)13、低电压电抗法 (40)14、帮助系统 (45)15、数据转换 (45)16、设备维护 (46)1、 系统介绍FRA-100变压器绕组变形综合测量分析系统(以下简称测试仪)是由厦门红相电力设备股份有限公司开发研制的基于Windows操作系统的变压器绕组变形综合测试的专用仪器，完全满足电力标准DL/T 911-2004《电力变压器绕组变形的频率响应分析法》和DL/T 1093-2008《电力变压器绕组变形的电抗法检测判断导则》的技术条件。
警 告！为避免伤害人身及设备，使用测试仪前请先阅读“安全须知”和“警告”以及“注意”等相关资料的内容。
1.1 系统组件全套FRA-100变压器绕组变形综合测量分析系统主要由绕组变形综合测量分析仪主机、频响法测试线缆组件、电抗法测试线缆组件以及配套后台分析软件和笔记本电脑（用户可自购）。
具体的组件清单如下：序号 组件名称 数量 用途1 FRA-100系统主机 1台 用于实现信号源生成、信号检测及完成与笔记本电脑的数据交换2 笔记本电脑 1台 运行检测程序，显示检测数据及诊断结果，完成与测试主机的数据交换3 频响法黑色单芯测量线（18m）以及配套夹钳1套 频响测试中检测响应信号4 频响法红色单芯测量线（18m）以及配套夹钳1套 频响测试中激励信号输出及输入信号检测5 模拟测试盒 1个 校验测试仪器频响部分是否正常工作6 模拟测试短线 3条 用于连接模拟测试盒7 频响法接地线（23套 用于测试主机接地及频响测试信号钳接地条5m，1条12m）和接地夹8 USB连接线 1条 用于连接测试主机及测试笔记本电脑9 电源线 1条 用于测试主机供电10电抗法四色单芯测量线（15m）以及配套夹钳1套（每色）用于阻抗测试中的电压信号的检测11 电抗法四色单芯电源线（3m）以及配套夹钳1套（每色）用于阻抗测试中的测试电源的信号输入12 阻抗法短接线 1条 用于阻抗测试中的被测设备应该短接的一侧的信号短接13 阻抗法接地线（12m）和接地夹1套 测试设备接地线14 主机及测量组件运输箱3个 设备外包装箱15 FRA-100用户操作手册（本手册）1份 用户使用说明书16 FRA-100分析软件及相关驱动等1套 测试软件及驱动软件图1-1 FRA-100主机 图1-2 频响法黑色测试线和测试夹钳图1-3 频响法红色测试线和测试夹钳 图1-4 模拟测试盒和测试线图1-5 USB连接线 图1-6 接地线和接地夹图1-7 电抗法四色测试线 图1-8 电抗法四色电源线图1-9 短接线 图1-10 主机及测量组件运输箱1.2 主机面板图1-11 FRA-100测量系统主机前面板分布图如下是图1-11中指示的面板上各模块所表示的内容。
ZCKC-II 变压器有载开关测试仪
ZCKC-II变压器有载开关测试仪产品使用手册武汉中智诚电力设备有限公司Wuhan ZhongZhiCheng Power Equipment Co., Ltd目录一、功能特点 (3)二、主要技术指标 (3)三、结构及面板说明 (4)四、操作指南 (5)五、测试仪记录波形判读说明 (12)六、常见故障及解决方法 (16)七、随机附件 (16)八、运输、贮存 (16)九、服务 (17)一、功能特点ZCKC-II变压器有载开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。
它采用微电脑控制，通过设计的精密测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量。
用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。
该仪器具有对所测数据进行显示、分析、存储、打印等功能。
解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。
可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。
二、主要技术指标参数指标参数指标电压输出>20V 工作电源AC220V±10%，50Hz 电流输出≥1A功率180W电阻测量范围0.3~50Ω电阻测量精度0.1Ω~1Ω±0.1Ω，1Ω~50Ω±5%（不含1Ω）时间测量范围1ms~256ms 时间测量精度1ms~100ms±0.1ms 100ms~250ms±1%三相同期性0.1ms 采样频率10~20KHz工作温度0~40℃工作湿度≤80%RH 外形尺寸420mm*350mm*220mm 重量12kg（含附件）三、结构及面板说明整个仪器由测量本体和标准行式打印机组成。
其中测量本体采用独立机箱结构，具有抗震、防电磁干扰特性。
仪器的操作面板如图1所示接线端子，A、B、C、O分别接黄、绿、红、黑测试线。
一种高频变压器综合测试机[实用新型专利]
![一种高频变压器综合测试机[实用新型专利]](https://img.taocdn.com/s3/m/18256fe76c85ec3a87c2c5fa.png)
专利名称：一种高频变压器综合测试机专利类型：实用新型专利
发明人：叶立强
申请号：CN201620225553.1
申请日：20160323
公开号：CN205496096U
公开日：
20160824
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高频变压器综合测试机，包括工作台、工件输送装置、测试装置及工件输出装置，所述工件输送装置设置在所述工作台的工件输入端，所述工件输送装置包括输送带及驱动电机，所述输送带由所述驱动电机驱动，所述测试装置包括若干测试工位，所述若干测试工位设于所述输送带靠近输出端的一侧，并分别与相应的测试仪器电连接，所述工件输出装置包括良品排盘机构及不良品分类下料槽，所述良品排盘机构及不良品分类下料槽分别设于所述输送带的输出端。
本实用新型将高频变压器的综合测试集中在一台测试机上进行，通过全自动测试，大大提高了劳动生产效率。
申请人：厦门赛特勒磁电有限公司
地址：361000 福建省厦门市湖里区湖里大道48-50号银丰工业大厦第六层
国籍：CN
更多信息请下载全文后查看。
GDBR-V变压器容量及空负载测试仪说明书
GDBR-V变压器容量及空负载测试仪前言我国电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大用户在投运变压器时还要一次性交纳增容费。
随着电力行业的发展，用电量的增大，自有变压器和个人承包变压器已渐渐占据了配变中相当的份额，随之而来的就是个人为了达到少交费、多用电的目的而采取的各种弄虚作假的手段（主要是改、换变压器铭牌）；有些用户年偷电费额达数十万之多，电力部门苦于没有有效的控制手段。
有源变压器特性-容量综合测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。
它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。
容量测试结果准确率达100%。
它一种设备相当于四种设备：有源变压器容量测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。
它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。
该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。
它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。
DBR-V变压器容量及空负载测试仪一、功能特点1、可精确测量各种配电变压器的容量，无源测量，方便、准确。
2、内部自带电源、自动产生三相大功率测试电源。
NDTTS-II变压器综合试验系统 说明书
诺顿电气︱电测设备优选供应商NDTTS-II变压器综合试验系统产品说明书尊敬的顾客感谢您购买本公司NDTTS-II变压器综合试验系统。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
为了防止火灾或人身伤害，只有合格的技术人员才可执行维修。
使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
警告：警告字句指出可能造成人身伤亡的状况或做法。
小心：小心字句指出可能造成本产品或其它财产损坏的状况或做法。

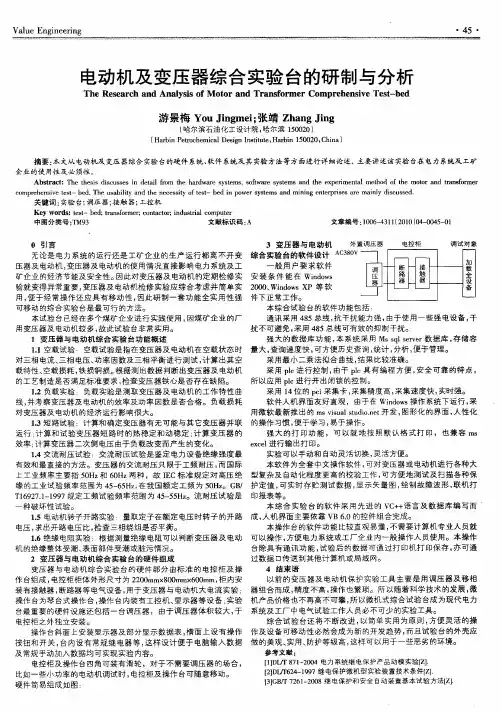

电动机及变压器综合实验台的研制与分析
