纳米材料测试分析技术 ppt课件

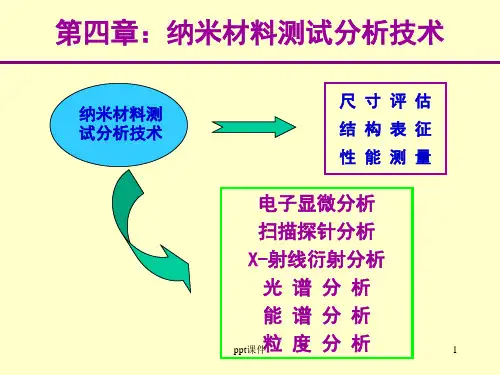

第四章：纳米材料测试分析技术
纳米材料测 试分析技术
尺寸评估 结构表征 性能测量
电子显微分析
扫描探针分析
X-射线衍射分析
光谱分析
能谱分析
粒 ppt课件 度 分 析
1
天津理工大学纳米材料与技术研究中心
微观世界的探索
社会发展、科技进步总伴随着工具的完善和革新。 以显微镜来说吧，发展至今可以说是有了三代显 微镜。这也使得人们对于微观世界的认识越来越 深入，从微米级，亚微米级发展到纳米级乃至原 子分辨率。
ppt课件
5
一、电 子 显 微 分 析
电子显 微分析
透射电子显微镜（TEM）
+ 扫描电子显微镜（SEM）
X-射线能谱 分析( EDX)
电子探针显微分析(EPMA)
材料的形貌观察、材料的 表面和内部微结构分析
ppt课件
材料的微区成 分分析(微米)
6
透射电子显微分析
透射电子显微镜（简称透射电镜） Transmission Electron Microscope（TEM）
ppt课件
2
天津理工大学纳米材料与技术研究中心
第一代为光学显微镜
1830年代后期为M.Schleide
和 T.Schmann 所 发 明 ； 它 使
人类“看”到了致病的细菌、
微生物和微米级的微小物体，
对社会的发展起了巨大的促
进作用，至今仍是主要的显
微工具 。
ppt课件
3
天津理工大学纳米材料与技术研究中心
ppt课件 microscope”
8
普通透射电子显微镜（TEM）
透通过两个中间镜
之间的相互配合，可在较大范
围内调整相机长度和放大倍数。
纳米材料测 试分析技术
尺寸评估 结构表征 性能测量
电子显微分析
扫描探针分析
X-射线衍射分析
光谱分析
能谱分析
粒 ppt课件 度 分 析
1
天津理工大学纳米材料与技术研究中心
微观世界的探索
社会发展、科技进步总伴随着工具的完善和革新。 以显微镜来说吧，发展至今可以说是有了三代显 微镜。这也使得人们对于微观世界的认识越来越 深入，从微米级，亚微米级发展到纳米级乃至原 子分辨率。
ppt课件
5
一、电 子 显 微 分 析
电子显 微分析
透射电子显微镜（TEM）
+ 扫描电子显微镜（SEM）
X-射线能谱 分析( EDX)
电子探针显微分析(EPMA)
材料的形貌观察、材料的 表面和内部微结构分析
ppt课件
材料的微区成 分分析(微米)
6
透射电子显微分析
透射电子显微镜（简称透射电镜） Transmission Electron Microscope（TEM）
ppt课件
2
天津理工大学纳米材料与技术研究中心
第一代为光学显微镜
1830年代后期为M.Schleide
和 T.Schmann 所 发 明 ； 它 使
人类“看”到了致病的细菌、
微生物和微米级的微小物体，
对社会的发展起了巨大的促
进作用，至今仍是主要的显
微工具 。
ppt课件
3
天津理工大学纳米材料与技术研究中心
ppt课件 microscope”
8
普通透射电子显微镜（TEM）
透通过两个中间镜
之间的相互配合，可在较大范
围内调整相机长度和放大倍数。

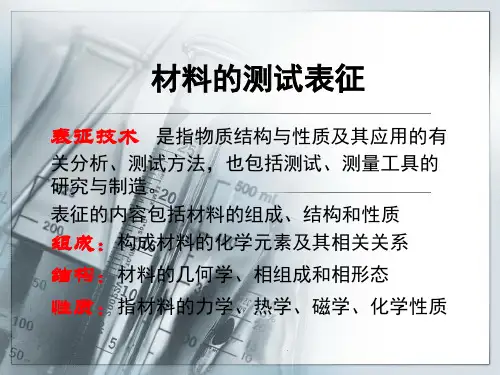

材料的测试、表征方法和技巧ppt课件
用) 共聚焦方式，适于表面或层面分析，高信噪比 能适合黑色和含水样品 高、低温及高压条件下测量 光谱成像快速、简便，分辨率高 仪器18稳固，体积适中，维护成本低，使用简单
红外光谱
光谱范围400-4000cm-1 分子振动谱 吸收，直接过程，发展较早
平衡位置附近偶极矩变化不为零 与拉曼光谱互补 实验仪器是以干涉仪为色散元件 测试在中远红外进行，不收荧光干扰
方法一：纵坐标为吸收强度，横坐标为波长λ（m） 和波数1/λ，单位：cm-1 。可以用峰数，峰位，峰
形，峰强来描述。 纵坐标是：吸光度A 应用：有机化合物
的结构解析 定性：基团的特征
吸收频率； 定量：特征峰的强
度
6
方法二：纵坐标是百分透过率T%。百分透过率的定义 是辅射光透过样品物质的百分率，即 T%= I/I0×100%， I是透过强度，Io为入射强度。
峰数 峰数与分子自由度有关。无瞬间偶基距变化 时，无红外吸收
峰强 瞬间偶极矩大，吸收峰强；键两端原子电负 性相差越大（极性越大），吸收峰越强
由基态跃迁到第一激发态，产生一个强的吸收峰， 基频峰
由基态直接跃迁到第二激发态，产生一个弱的吸收 峰，倍1频1 峰
有机化合物基团的特征吸收
化合物红外光谱是各种基团红外吸收的叠加
各种基团在红外光谱的特定区域会出现对应的吸收 带，其位置大致固定
受化学结构和外部条件的影响，吸收带会发生位移， 但综合吸收峰位置、谱带强度、谱带形状及相关峰 的存在，可以从谱带信息中反映出各种基团的存在 与否
12
常见基团的红外吸收带
=C-H C-H CC C=C
O-H O-H（氢键）
C=O C-C，C-N，C-O
S-H P-H N-O N-N C-F C-X
红外光谱
光谱范围400-4000cm-1 分子振动谱 吸收，直接过程，发展较早
平衡位置附近偶极矩变化不为零 与拉曼光谱互补 实验仪器是以干涉仪为色散元件 测试在中远红外进行，不收荧光干扰
方法一：纵坐标为吸收强度，横坐标为波长λ（m） 和波数1/λ，单位：cm-1 。可以用峰数，峰位，峰
形，峰强来描述。 纵坐标是：吸光度A 应用：有机化合物
的结构解析 定性：基团的特征
吸收频率； 定量：特征峰的强
度
6
方法二：纵坐标是百分透过率T%。百分透过率的定义 是辅射光透过样品物质的百分率，即 T%= I/I0×100%， I是透过强度，Io为入射强度。
峰数 峰数与分子自由度有关。无瞬间偶基距变化 时，无红外吸收
峰强 瞬间偶极矩大，吸收峰强；键两端原子电负 性相差越大（极性越大），吸收峰越强
由基态跃迁到第一激发态，产生一个强的吸收峰， 基频峰
由基态直接跃迁到第二激发态，产生一个弱的吸收 峰，倍1频1 峰
有机化合物基团的特征吸收
化合物红外光谱是各种基团红外吸收的叠加
各种基团在红外光谱的特定区域会出现对应的吸收 带，其位置大致固定
受化学结构和外部条件的影响，吸收带会发生位移， 但综合吸收峰位置、谱带强度、谱带形状及相关峰 的存在，可以从谱带信息中反映出各种基团的存在 与否
12
常见基团的红外吸收带
=C-H C-H CC C=C
O-H O-H（氢键）
C=O C-C，C-N，C-O
S-H P-H N-O N-N C-F C-X
《材料测试方法》课件
《材料测试方法》ppt课件
目 录
• 材料测试方法简介 • 材料力学性能测试 • 材料物理性能测试 • 材料化学性能测试 • 材料无损检测技术 • 材料现代测试技术
01
材的性能
通过测试，可以了解材料在 各种条件下的性能表现，如 力学性能、热性能、电性能 等。
质量控制
测试方法的分类
破坏性测试与非破坏性测试
根据是否对材料造成破坏，测试方法可分为破坏性测试和非破坏性测试。破坏性测试会改变材料的结构和性能，而非 破坏性测试不会对材料造成损伤。
宏观测试与微观测试
根据测试尺度，测试方法可分为宏观测试和微观测试。宏观测试主要关注材料的整体性能和行为，而微观测试则关注 材料的微观结构和性质。
红外线检测
总结词
利用红外线对材料进行辐射，通过测量材料对红外线的吸收和反射来分析材料的表面和内部结构。
详细描述
红外线检测利用不同物质对红外线的吸收和反射特性不同，通过测量材料对红外线的吸收和反射光谱 可以分析材料的表面和内部结构。该方法具有非接触、无损、快速等优点，适用于塑料、橡胶、涂料 等多种材料的检测。
测试是材料质量控制的重要 手段，通过测试可以判断材 料是否符合设计要求和使用 标准。
研发与改进
测试可以为新材料的研发提 供数据支持，帮助研发人员 了解材料的性能特点，优化 材料配方和工艺。
安全评估
对于涉及安全性的材料，如 建筑材料、医疗器械等，测 试是进行安全评估的必要步 骤。
测试的重要性
保障产品质量
化学稳定性测试
总结词
化学稳定性测试用于评估材料在化学介质中的稳定性 。
详细描述
通过在不同化学介质中检测材料性能的变化，评估材 料的化学稳定性，如耐酸碱度、耐溶剂性等。
目 录
• 材料测试方法简介 • 材料力学性能测试 • 材料物理性能测试 • 材料化学性能测试 • 材料无损检测技术 • 材料现代测试技术
01
材的性能
通过测试，可以了解材料在 各种条件下的性能表现，如 力学性能、热性能、电性能 等。
质量控制
测试方法的分类
破坏性测试与非破坏性测试
根据是否对材料造成破坏，测试方法可分为破坏性测试和非破坏性测试。破坏性测试会改变材料的结构和性能，而非 破坏性测试不会对材料造成损伤。
宏观测试与微观测试
根据测试尺度，测试方法可分为宏观测试和微观测试。宏观测试主要关注材料的整体性能和行为，而微观测试则关注 材料的微观结构和性质。
红外线检测
总结词
利用红外线对材料进行辐射，通过测量材料对红外线的吸收和反射来分析材料的表面和内部结构。
详细描述
红外线检测利用不同物质对红外线的吸收和反射特性不同，通过测量材料对红外线的吸收和反射光谱 可以分析材料的表面和内部结构。该方法具有非接触、无损、快速等优点，适用于塑料、橡胶、涂料 等多种材料的检测。
测试是材料质量控制的重要 手段，通过测试可以判断材 料是否符合设计要求和使用 标准。
研发与改进
测试可以为新材料的研发提 供数据支持，帮助研发人员 了解材料的性能特点，优化 材料配方和工艺。
安全评估
对于涉及安全性的材料，如 建筑材料、医疗器械等，测 试是进行安全评估的必要步 骤。
测试的重要性
保障产品质量
化学稳定性测试
总结词
化学稳定性测试用于评估材料在化学介质中的稳定性 。
详细描述
通过在不同化学介质中检测材料性能的变化，评估材 料的化学稳定性，如耐酸碱度、耐溶剂性等。
材料研究与测试方法-PPT精品文档
康普顿效应实验装置
康普顿效应----波长变长
波长改变的数值与散射角有关
式中2θ为散射线与入射线的夹角
石墨的康普顿效应
X射线的吸收
物质对X射线的吸收主要是由原子内部的电 子跃迁而引起的。当X射线的波长足够短时， 光子能量可把原子中处于某一能级上的电 子打出来，而它本射被吸收。在这个过程 中，X射线的部分能量转变成光电子、荧光 Ｘ射线及俄歇电子的能量。因此，Ｘ射线 的强度被衰减。
（ 1 ）证明了 X 射线是电 磁波， （ 2 ）也第一次从实验上 证实了晶体内部质点 的规则而对称的排 列。
X射线管
X射线的特点
波动性: 以一定的频率 ν 和波长 λ 在空间传播 ; 具有干 涉、衍射、偏振等现 象 微粒性: 具有一定的质量m、 能量E和动量p.
X射线的波粒两重性
ν、λ与E、p之间也有如下的关系: E=hν=hc/λ P=h/λ 式中，h-Planck常数,等于6.625×10-27尔格.秒; c-X射线的速度,等于2.998×1010 cm/s. X射线是波长为: 0.001～10 nm 做晶体结构分析用的X射线的波长为: 0.05～0.25 nm
பைடு நூலகம்
Moseley定律
1/λ=a(Z-α)2 式中a和 α都为常数 Moseley 定 律 指 出 各 元 素的波长非常有规律 地随着它们在周期表 中的排列顺序而递减.
Moseley定律是元素分析 --X射线波谱分析(电子 探针定性 ) 及 X 射线荧 光分析的主要依据。
Moseley定律
第一章 X射线衍射分析
Kα线和 Kβ线
Kα线： L─→K Kβ线： M─→K 特征X射线的相对强度 主要是由(电子在各能级 之间的)跃迁几率决定的。 L层与K层较近，所以L 层上的电子回跳几率大 ： IKα＞IKβ
材料分析测试技术材料X射线衍射和电子显微分析课件
实际案例分析
材料A的X射线衍射和电子显微分析
通过结合应用，确定了材料A的晶体结构和微观结构特征，为其性能研究提供了 有力支持。
材料B的缺陷分析
利用X射线衍射和电子显微分析，成功检测到材料B中的晶体缺陷和微观结构变化 ，为优化制备工艺提供了指导。
材料X射线衍射和电
04
子显微分析的发展
趋势与未来展望
材料X射线衍射与电
03
子显微线衍射
01
局限性：对于非晶体或无定形材料，X射 线衍射效果不佳。
03
02
特点：能够确定晶体结构，提供宏观尺度上 的晶体信息。
04
电子显微分析
特点：高分辨率和高放大倍数，能够观察 材料的微观结构和表面形貌。
05
06
局限性：对于轻元素和某些化学态的识别 能力有限，且需要薄样品。
电子显微镜的工作原理
电子显微镜利用电子替代传统显微镜的光子，通过电子束 与样品的相互作用，将样品中的信息传递到荧光屏上，形 成图像。
分辨率和放大倍数
电子显微镜的分辨率和放大倍数主要取决于物镜的焦距和 中间镜的放大倍数，其分辨率通常比光学显微镜高，能够 观察更细微的结构。
电子显微镜的应用
生物医学研究
料X射线衍射和电子显微分析。
02
自动化和智能化
随着人工智能和机器学习技术的发展，未来的材料X射线衍射和电子显
微分析将更加自动化和智能化，能够自动识别、分类和处理数据。
03
多维度和多尺度分析
未来的材料X射线衍射和电子显微分析将能够实现多维度和多尺度分析
，从微观到宏观全面揭示材料的结构和性能。
技术发展面临的挑战与机遇
挑战
随着材料科学的发展，新型材料不断涌现，需要不断更新和完善材料X射线衍射和电子显微分析技术。同时，随 着环保意识的提高，如何降低这些技术对环境的负面影响也是一个重要的挑战。
《材料分析测试技术》课件
在生物学领域，材料分析测试技术用于研 究生物大分子的结构和功能，以及生物材 料的性能和生物相容性。
医学领域
环境科学领域
在医学领域，材料分析测试技术用于药物 研发、医疗器械性能评价以及人体组织与 器官的生理和病理研究。
在环境科学领域，材料分析测试技术用于 环境污染物检测、生态系统中物质循环的 研究以及环保材料的性能评估。
反射光谱测试技术
通过测量材料对不同波长光的反射率，分 析材料的表面特性、光学常数和光学性能 。
发光光谱测试技术
研究材料在受到激发后发射出的光的性质 ，包括荧光、磷光和热辐射等，以了解材 料的发光性能和光谱特性。
透射光谱测试技术
通过测量材料对不同波长光的透射率，分 析材料的透光性能、光谱特性和光学常数 。
磁粉检测技术
总结词
通过磁粉与材料相互作用，检测其表面和近表面缺陷。
详细描述
磁粉检测技术利用磁粉与被检测材料的相互作用，通过观察磁粉的分布和排列，检测材 料表面和近表面的裂纹、折叠等缺陷。该技术广泛应用于钢铁、有色金属等材料的检测
。
涡流检测技术
总结词
通过电磁感应在材料中产生涡流，检测其表 面和近表面缺陷。
《材料分析测试技术》ppt课件
目录
• 材料分析测试技术概述 • 材料物理性能测试技术 • 材料化学性能测试技术 • 材料力学性能测试技术 • 材料无损检测技术 • 材料分析测试技术的应用与展望
01
材料分析测试技术概述
Chapter
定义与目的
定义
材料分析测试技术是指通过一系列实验手段对材料 进行物理、化学、机械等性能检测，以获取材料组 成、结构、性能等方面的信息。
电学性能测试技术
电容率测试技术
现代材料分析测试技术材料分析测试技术ppt文档全文预览
现代材料分析测试技术材料分析测试技术ppt文档全文预览本部分的主要目的：介绍透射电镜分析、扫描电镜分析、表面成分分析及相关技术的基本原理，了解透射电镜样品制备和分析的基本操作和步骤，掌握扫描电镜在材料研究中的应用技术。
在介绍基本原理的基础上，侧重分析技术的应用！讲课18学时，实验：4学时，考试2学时。
主要要求：1)掌握透射电镜分析、扫描电镜分析和表面分析技术及其在材料研究领域的应用；2）了解电子与物质的交互作用以及电磁透镜分辨率的影响因素；3）了解透射电镜的基本结构和原理，掌握电子衍射分析及衍射普标定、薄膜样品的制备及其透射电子显微分析；4）了解扫描电镜的基本结构及其工作原理，掌握原子序数衬度、表面形貌衬度及其在材料领域的应用；了解波谱仪、能谱仪的结构及工作原理，初步掌握电子探针分析技术；5）对表面成分分析技术有初步了解；6）了解电子显微技术的新进展及实验方法的选择；参考书：1）常铁军，祁欣主编。
《材料近代分析测试方法》哈尔滨工业大学出版社；2）周玉，武高辉编著。
《材料分析测试技术——材料某射线与电子显微分析》哈尔滨工业大学出版社。
1998版3）黄孝瑛编著。
《透射电子显微学》上海科学技术出版社。
1987版4）进藤大辅，及川哲夫合著.《材料评价的分析电子显微方法》冶金工业出版社。
2001年版5）叶恒强编著。
《材料界面结构与特性》科学出版社，1999版1.1引言眼睛是人类认识客观世界的第一架“光学仪器”。
但它的能力是有限的，如果两个细小物体间的距离小于0.1mm时，眼睛就无法把它们分开。
光学显微镜的发明为人类认识微观世界提供了重要的工具。
随着科学技术的发展，光学显微镜因其有限的分辨本领而难以满足许多微观分析的需求。
上世纪30年代后，电子显微镜的发明将分辨本领提高到纳米量级，同时也将显微镜的功能由单一的形貌观察扩展到集形貌观察、晶体结构、成分分析等于一体。
人类认识微观世界的能力从此有了长足的发展。
光学显微镜的分辨率由于光波的波动性，使得由透镜各部分折射到像平面上的像点及其周围区域的光波发生相互干涉作用，产生衍射效应。
