详解！SATA硬盘接口在实际生活中的应用SATA硬盘接口是目前普遍使用的硬盘接口，特别是SATA3接口更是成为了现在的主流。
大家都知道一代比一代的速度更快，但其他的又了解多少呢？下面就结合实际来向大家介绍SATA硬盘接口的具体知识。
PATA的全称是Parallel ATA，就是并行ATA硬盘接口规范，也就是我们现在最常见的硬盘接口规范了。
虽然还有一些老机子用到PATA接口，但现在想要在一线城市打到这样的机器已经是很不容易的了。
这类机器主要还是在一些小城市里出现频繁。
PATA硬盘接口规模已经具有相当的辉煌的历史了，而且从ATA33/66一直发展到ATA100/133，一直到后来最高的ATA150。
SATA硬盘全称则是Serial ATA，即串行ATA硬盘接口规范。
目前PATA100硬盘的一般写入速度为65MB/s，而第一代SATA硬盘接口的写入速度为150MB/s，第二代SATA硬盘接口的写入速度则高达300MB/s，第三代SATA硬盘已经提升到了600MB/s。
其传输速度是PATA所不能比拟的。
SATA硬盘接口规范的出现其实就要取代PATA，就和DDR取代SDRAM一样。
PATA硬盘接口SATA的出现是来取代PATA的，那么SATA和PATA相比，主要的优势究竟又在那里呢?首先就是速度，这是最主要的。
上文我们已经提到第二代SATA的传输速度为300MB/s，第三代的SATA硬盘接口产品的传输速度为600MB/s。
从速度这一点上，SATA已经远远把PATA硬盘甩到了后面。
另外，在传输方式上SATA也比PATA高人一等。
SATA硬盘接口采用的是单通道传输，PATA是多通道传输。
有些朋友可能从字面上误认为，PATA的多通道应该比SATA的单通道快，其实不然。
PATA硬盘接口和SATA接口因为SATA的单数据通道并没有象PATA那样限制速度频率。
SATA 硬盘传输线的传输速度比PATA要快了近30倍。
PATA必须在数据线中一次传输16个信号，如果信号没有及时到达或是发生延迟，错误数据就会产生。
SATA接口图解

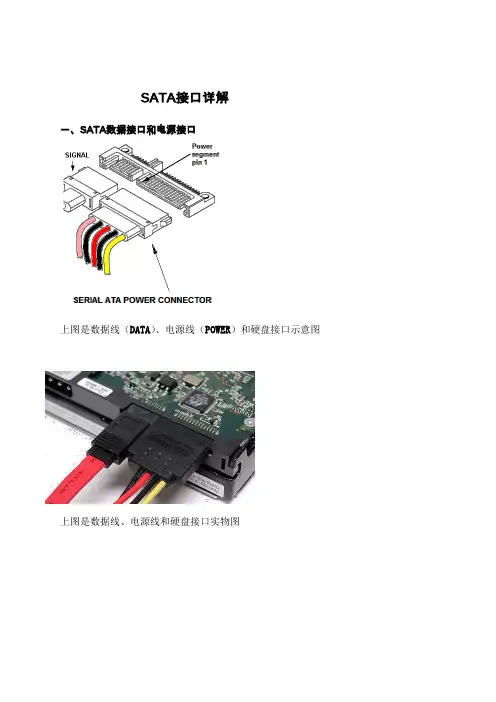

SATA接口详解一、SATA数据接口和电源接口上图是数据线（DATA）、电源线（POWER）和硬盘接口示意图上图是数据线、电源线和硬盘接口实物图上图是 SATA数据线（7针）对应硬盘上的数据接口（7针）特写上图是 SATAS数据线（母口）特写，（硬盘上接口成为公口）二、数据接口（7针）定义引脚定义：1 GND Ground 接地，一般和负极相连2 A Transmit 数据发送正极信号接口3 A- Transmit 数据发送负极信号接口4 GND Ground 接地，一般和负极相连5 B- Receive 数据接收负极信号接口6 B Receive 数据接收正极信号接口7 GND Ground 接地，一般和负极相连三、电源接口（15针）定义针脚信号线颜色定义1 +3.3VDC 直流 3.3V 正极电源针脚2 +3.3VDC 直流 3.3V 正极电源针脚3 +3.3VDC 直流 3.3V 正极电源针脚,预充电,与第二路配对4 GND 接地，一般和负极相连,与第 1 路配对5 GND 接地，一般和负极相连,与第 2 路配对6 GND 接地，一般和负极相连,与第 3 路配对7 +5VDC 直流5V 正极电源针脚,预充电,与第二路配对8 +5VDC 直流5V 正极电源针脚9 +5VDC 直流5V 正极电源针脚10 GND 接地，一般和负极相连,与第 2 路配对11 Optional 保留的针脚12 GND 接地，一般和负极相连,与第 1 路配对13 +12VDC 黄色直流12V 正极电源针脚,预充电,与第二路配对14 +12VDC 黄色直流12V 正极电源针脚15 +12VDC 黄色直流12V 正极电源针脚。

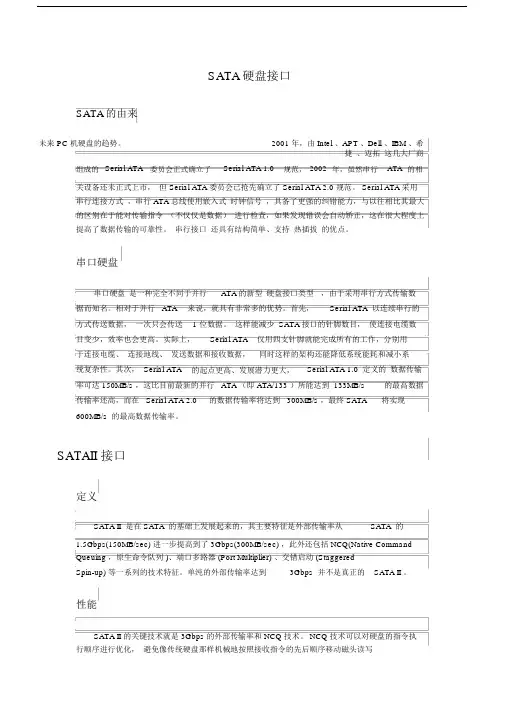

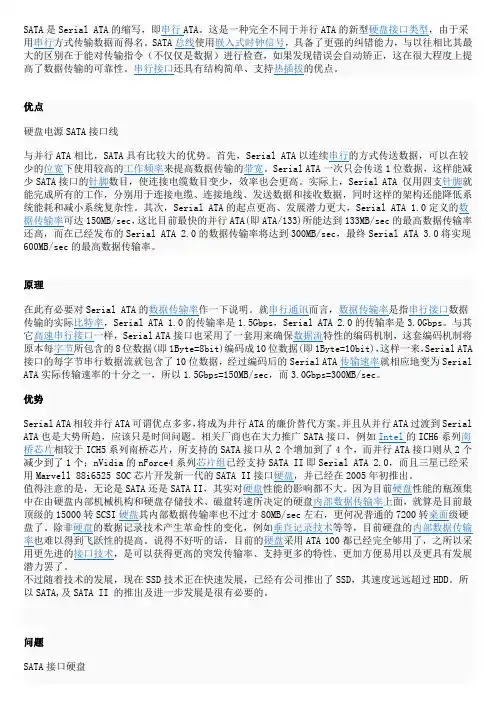

(完整版)SATA硬盘接口基础知识.docx
SATA硬盘接口SATA的由来未来 PC 机硬盘的趋势。
2001 年，由 Intel 、APT 、Dell 、IBM 、希捷、迈拓这几大厂商组成的Serial ATA委员会正式确立了Serial ATA 1.0规范，2002年，虽然串行ATA的相关设备还未正式上市，但 Serial ATA 委员会已抢先确立了 Serial ATA 2.0 规范。
Serial ATA 采用串行连接方式，串行 ATA 总线使用嵌入式时钟信号，具备了更强的纠错能力，与以往相比其最大的区别在于能对传输指令（不仅仅是数据）进行检查，如果发现错误会自动矫正，这在很大程度上提高了数据传输的可靠性。
串行接口还具有结构简单、支持热插拔的优点。
串口硬盘串口硬盘是一种完全不同于并行ATA 的新型硬盘接口类型，由于采用串行方式传输数据而知名。
相对于并行 ATA来说，就具有非常多的优势。
首先，Serial ATA 以连续串行的方式传送数据，一次只会传送 1 位数据。
这样能减少 SATA 接口的针脚数目，使连接电缆数目变少，效率也会更高。
实际上，Serial ATA仅用四支针脚就能完成所有的工作，分别用于连接电缆、连接地线、发送数据和接收数据，同时这样的架构还能降低系统能耗和减小系统复杂性。
其次， Serial ATA的起点更高、发展潜力更大，Serial ATA 1.0 定义的数据传输率可达 150MB/s ，这比目前最新的并行 ATA （即 ATA/133 ）所能达到 133MB/s的最高数据传输率还高，而在 Serial ATA 2.0的数据传输率将达到 300MB/s ，最终 SATA将实现600MB/s 的最高数据传输率。
SATAII 接口定义SATA II 是在 SATA 的基础上发展起来的，其主要特征是外部传输率从SATA 的1.5Gbps(150MB/sec) 进一步提高到了 3Gbps(300MB/sec) ，此外还包括 NCQ(Native CommandQueuing ，原生命令队列 )、端口多路器 (Port Multiplier) 、交错启动 (StaggeredSpin-up) 等一系列的技术特征。
固态硬盘接口相关知识详解

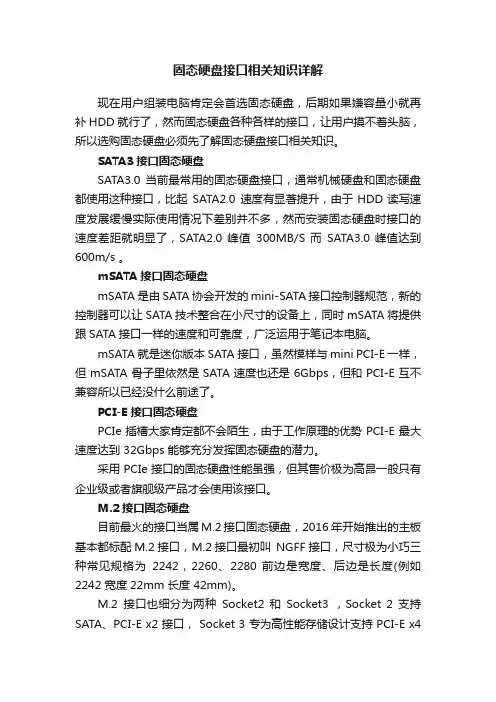

固态硬盘接口相关知识详解现在用户组装电脑肯定会首选固态硬盘，后期如果嫌容量小就再补HDD就行了，然而固态硬盘各种各样的接口，让用户摸不着头脑，所以选购固态硬盘必须先了解固态硬盘接口相关知识。

SATA3接口固态硬盘SATA3.0 当前最常用的固态硬盘接口，通常机械硬盘和固态硬盘都使用这种接口，比起SATA2.0 速度有显著提升，由于HDD读写速度发展缓慢实际使用情况下差别并不多，然而安装固态硬盘时接口的速度差距就明显了，SATA2.0 峰值300MB/S 而SATA3.0 峰值达到600m/s 。
mSATA接口固态硬盘mSATA 是由SATA协会开发的 mini-SATA 接口控制器规范，新的控制器可以让 SATA技术整合在小尺寸的设备上，同时 mSATA 将提供跟SATA接口一样的速度和可靠度，广泛运用于笔记本电脑。
mSATA 就是迷你版本 SATA接口，虽然模样与 mini PCI-E 一样，但 mSATA 骨子里依然是 SATA 速度也还是 6Gbps，但和 PCI-E 互不兼容所以已经没什么前途了。
PCI-E接口固态硬盘PCIe 插槽大家肯定都不会陌生，由于工作原理的优势 PCI-E 最大速度达到 32Gbps 能够充分发挥固态硬盘的潜力。
采用 PCIe 接口的固态硬盘性能虽强，但其售价极为高昂一般只有企业级或者旗舰级产品才会使用该接口。
M.2接口固态硬盘目前最火的接口当属M.2接口固态硬盘，2016 年开始推出的主板基本都标配M.2接口，M.2接口最初叫NGFF接口，尺寸极为小巧三种常见规格为2242，2260、2280 前边是宽度、后边是长度(例如2242 宽度22mm 长度 42mm)。
M.2接口也细分为两种Socket2 和Socket3 ，Socket 2 支持SATA、PCI-E x2 接口， Socket 3 专为高性能存储设计支持 PCI-E x4理论速度高达32Gb/s ，简单来说M.2 SATA 速度500m/s 左右，M.2 PCI-E 则可以达到 1000m/s 。
