电压与电流参数的测量
三相交流电路电压,电流的测量实验报告
三相交流电路电压,电流的测量实验报告三相交流电路电压、电流的测量实验报告一、实验目的1、熟悉三相交流电路的连接方式。
2、掌握三相交流电路中电压和电流的测量方法。
3、理解三相交流电路中电压和电流的关系。
二、实验原理三相交流电源由三个频率相同、幅值相等、相位互差 120°的正弦交流电压源组成。
在三相四线制供电系统中，有三根相线（火线）和一根中性线（零线）。
相线与相线之间的电压称为线电压，相线与中性线之间的电压称为相电压。
在星形连接（Y 形连接）中，线电压是相电压的√3 倍，且线电压超前相应的相电压 30°。
在三角形连接（△形连接）中，线电压等于相电压。
电流的测量可以使用电流表，通过将电流表串联在电路中进行测量。
三、实验设备1、三相交流电源2、交流电压表3、交流电流表4、若干导线5、三相负载（电阻、电感、电容等）四、实验步骤1、按星形连接方式连接三相负载将三相负载的三个端点分别连接到三相交流电源的三根相线上，负载的公共点连接到中性线上。
用交流电压表测量三相电源的相电压和线电压，记录测量值。
用交流电流表测量各相的电流，记录测量值。
2、按三角形连接方式连接三相负载将三相负载依次首尾相连，形成一个闭合的三角形，然后将三角形的三个顶点分别连接到三相交流电源的三根相线上。
用交流电压表测量三相电源的线电压，记录测量值。
用交流电流表测量各相的电流，记录测量值。
3、改变负载的性质（电阻、电感、电容），重复上述步骤，观察电压和电流的变化。
五、实验数据记录与处理1、星形连接｜测量项目｜测量值｜｜｜｜｜相电压 UAN ｜＿____ V ｜｜相电压 UBN ｜＿____ V ｜｜相电压 UCN ｜＿____ V ｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜2、三角形连接｜测量项目｜测量值｜｜｜｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜3、数据分析比较星形连接和三角形连接时的线电压和相电压关系，验证理论推导。
万用表使用方法：测量电压、电流、电阻等参数
万用表使用方法：测量电压、电流、电阻等参数万用表的使用方法万用表是一种多功能的测量仪器，可以用来测量电压、电流、电阻等参数。
在使用万用表之前，需要了解其使用方法，以确保测量结果的准确性和安全性。
本文将介绍万用表的使用方法，包括选好档位、插表笔、测量电压、读表头和显示结果等方面。
1.选好档位在使用万用表之前，需要根据要测量的参数类型选择合适的档位。
一般来说，万用表有以下几种档位可供选择：●电压档（V）：用于测量电压值。
●电流档（A）：用于测量电流值。
●电阻档（Ω）：用于测量电阻值。
●二极管档（Diode）：用于测量二极管的正向压降。
●蜂鸣档（Tone）：用于测量电路的通断情况。
根据待测量的不同，选择合适的档位，以确保测量结果的准确性和安全性。
2.插表笔选择好档位后，需要将表笔正确插入万用表的插孔中。
注意以下两点：●不要同时接触插孔附近的金属部分，以免造成短路或误操作。
●根据测量的参数类型选择正确的表笔，例如电流档需要使用内置的电流表笔。
3.测量电压插好表笔后，可以开始进行电压测量。
测量时，需要注意以下两点：●不要触碰表笔的金属部分，以免造成误操作。
●根据待测量的电压范围选择合适的量程，以确保测量结果的准确性和安全性。
4.读表头测量完成后，需要读取表头的示数。
读取示数时，需要注意以下两点：●眼睛的位置和表笔的位置，以确保测量的准确性。
●不要过度拉伸或移动表笔，以免造成误操作。
5.显示结果最后，需要将测量结果以适当的方式显示出来。
可以根据万用表的说明书中的提示进行操作，以确保显示结果的准确性和安全性。
一般来说，万用表都有液晶显示屏或者数码管显示，可以将测量结果显示在屏幕上。
如果需要进行记录或者报告，可以手动记录或者使用连接电脑的方式导出数据。
电流和电压的相量测量实验中相角的测量方法及误差分析
电流和电压的相量测量实验中相角的测量方法及误差分析电流和电压的相量测量是电工学中常见的实验内容之一。
相位角是描述电流和电压之间相位关系的重要参数之一，在电力系统分析、电路分析以及电机控制等领域有着广泛的应用。
本文将介绍电流和电压的相量测量实验中相角的测量方法以及误差分析。
一、相角的概念在交流电路中，电压和电流是随时间变化的量，可以用正弦函数来描述。
相角是指正弦波的起始点在时间轴上的位置，用角度或弧度表示。
相角的测量对于理解电路中电流和电压的相位差以及相位关系的研究非常重要。
二、相角的测量方法在电流和电压的相量测量实验中，可以采用以下方法来测量相角：1. 直接测量法：通过示波器直接观察电压和电流的波形，确定波形的相位差，从而得出相角的值。
这种方法通常用于低频、低精度的实验。
2. 直接测量法的改进：由于直接测量法存在分辨率低、读数不准确等问题，可以使用X-Y坐标仪或数字示波器来精确测量电流和电压的相位差，从而得出相角的值。
3. 统计法：通过大量采样并对测量结果进行统计分析，可以得到较为准确的相角结果，该方法通常用于高频、高精度的实验研究。
4. 相量法：将电压和电流转换成相量形式，分别用复数表示，然后进行相量运算，通过计算得到相位差的大小及方向，从而得到相角的值。
这种方法在电力系统分析中具有广泛的应用。
三、相角测量误差的分析在相角测量过程中，由于各种因素的影响，可能引入误差，因此需要对误差进行分析和评估。
1. 系统误差：来源于测量设备的误差，如示波器的频率响应误差、示值误差等，可以通过仪器校准来减小系统误差的影响。
2. 环境误差：温度、湿度等环境因素对测量结果有一定的影响，需要进行环境适应性校验，并进行误差修正。
3. 人为误差：操作人员的操作不准确、读数不准确等因素可能引入误差，需要进行人为误差评估，并通过培训和规范操作来减小误差的影响。
4. 随机误差：由于噪声等因素的干扰，测量结果可能产生随机误差，可以通过多次测量取平均或进行数据滤波来减小随机误差的影响。
实验三三相交流电路电压、电流的测量
目录
CONTENTS
01. 单 击 添 加 目 录 标 题 02. 实 验 目 的 03. 实 验 原 理 04. 实 验 步 骤 05. 实 验 结 果 分 析 06. 实 验 总 结 与 展 望
掌握三相交流电路电压、电流的测量方法
了解三相交流电路 的基本原理和结构
掌握三相交流电压、 电流的测量方法
系统。
无线测量技术： 随着无线通信技 术的发展，未来 将实现三相交流 电路的无线测量， 简化测量流程， 提高测量效率。
汇报人：XX
了解三相交流电路 中的相位差和功率 因数
掌握三相交流电路 的功率计算和测量
理解三相交流电路的基本原理
掌握三相交流电的产生和传输 方式
理解三相交流电路中电压和电 流的测量方法
了解三相交流电路在电力系统 中的应用和重要性
掌握三相交流电路的基本原理 和计算方法
了解三相交流电路的应用场景
工业生产：电机控制、自动化生产线等 电力系统：输电、变电、配电等 建筑行业：电梯、空调、照明等 交通领域：地铁、动车、高铁等
对比法：将实验数据与理论值进行 比较，分析误差原因
计算法：根据实验数据计算相关参 数，如功率因数、效率等
添加标题
添加标题
添加标题
添加标题
图表法：将实验数据绘制成图表， 直观展示数据变化趋势
误差分析法：对实验过程中可能产 生的误差进行分析，提高实验精度
误差分析
测量设备误差：设备精度限制，导致测量结果存在误差 操作误差：实验操作不规范，影响测量结果的准确性 环境因素误差：外部环境变化，如温度、湿度等对测量结果产生影响 理论误差：理论计算过程中存在的近似处理，导致结果与实际值存在偏差
电压、电流的 有效值与幅值
电流、电压和功率的测量
Ux R1 R2 R3 R1 R2 R1 R2 Ix R3
总结比较： 取样电阻法比较适合测量较大电流； 反馈电阻法比较适合测量较小电流。
1.1.3 电流-频率转换法 当测量共地小电流时，也可以使用CMOS结构的 555电路，它具有极高输入阻抗，可以直接将电流转换 为脉冲频率输出。但是：电路压降较大，并且波动！
图1-2-2 用普通电压表测量高输出电阻电路的直流电压
E0 E0 U U0 Rv m R0 Rv R0 Rv I m
测量误差：
( K 1) U U 02 02 K U 01 U E0 R0 0 E0 R0 Rv E0
K
U2 U1
目前大量应用的电子式电压表均利用FET输入运算放大器 高阻抗输入的特点，使用了高达10M欧姆的输入分压电阻， R1+R2+R3，其中U1为低压档，U3为高压档位。
图1-1-5 用电流表测量电流
Ix
Ix
E E R0 RL R
I E x r Rr 1 R
Ix Ix r 电流表加入回路， 电流表的内阻会带 Ix Rr 来额外附加误差， r越小附加误差越小。 分析如右：
1.1.2 电流-电压转换法
目前实际电子系统中，电流的测量已经完全采用集成放大器，输出为电 压信号，直接提供给后续的DVM电路或者A/D。以下为典型的取样电阻法。
图1-1-10 电流互感器的电流-电压转换电路
U0 i2 R i1R( N1 N2 )
更多采用方案（b），它对互感器无负载影响，不会产生 相位偏移。CTL6P为小型互感器！
1.2 电压的测量
1.2.1 直流电压的测量

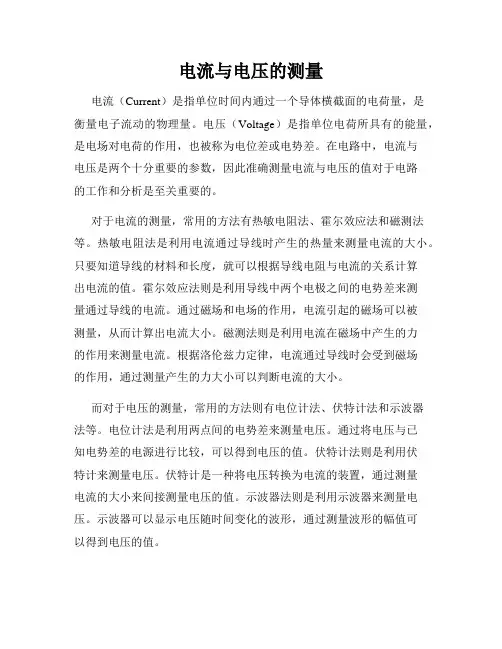

电流与电压的测量
电流与电压的测量电流（Current）是指单位时间内通过一个导体横截面的电荷量，是衡量电子流动的物理量。
电压（Voltage）是指单位电荷所具有的能量，是电场对电荷的作用，也被称为电位差或电势差。
在电路中，电流与电压是两个十分重要的参数，因此准确测量电流与电压的值对于电路的工作和分析是至关重要的。
对于电流的测量，常用的方法有热敏电阻法、霍尔效应法和磁测法等。
热敏电阻法是利用电流通过导线时产生的热量来测量电流的大小。
只要知道导线的材料和长度，就可以根据导线电阻与电流的关系计算出电流的值。
霍尔效应法则是利用导线中两个电极之间的电势差来测量通过导线的电流。
通过磁场和电场的作用，电流引起的磁场可以被测量，从而计算出电流大小。
磁测法则是利用电流在磁场中产生的力的作用来测量电流。
根据洛伦兹力定律，电流通过导线时会受到磁场的作用，通过测量产生的力大小可以判断电流的大小。
而对于电压的测量，常用的方法则有电位计法、伏特计法和示波器法等。
电位计法是利用两点间的电势差来测量电压。
通过将电压与已知电势差的电源进行比较，可以得到电压的值。
伏特计法则是利用伏特计来测量电压。
伏特计是一种将电压转换为电流的装置，通过测量电流的大小来间接测量电压的值。
示波器法则是利用示波器来测量电压。
示波器可以显示电压随时间变化的波形，通过测量波形的幅值可以得到电压的值。
除了上述的测量方法，还有很多其他的测量电流和电压的技术和装置，每种方法都有其适用的场合和精度要求。
在实际的工程中，我们需要根据具体的情况选择合适的测量方法，并使用合适的工具和设备来完成测量任务。
电流与电压的测量在电路设计、维护和故障排除等方面都扮演着重要的角色。
只有对电流和电压有准确的测量和理解，我们才能更好地分析和解决电路中的问题。
此外，电流与电压的测量也在科学研究和实验室中得到广泛应用，为我们探索电子世界的奥秘提供了重要的工具。
总结来说，电流与电压的测量是电路工作和分析的关键环节。
电流和电压的相量测量实验中相角的测量方法及误差分析
电流和电压的相量测量实验中相角的测量方法及误差分析在电力系统和电子电路的研究和应用过程中，我们常常需要测量电流和电压的相位差，即相角。
相角是描述电流和电压之间的相对相位关系的重要参数，它对于电力系统的稳定性和电路的正确工作具有关键作用。
本文将介绍相角的测量方法，以及相角测量中的误差分析。
一、相角测量方法1. 位相差测量法位相差测量法是相角测量的基本方法之一。
它通过测量电流和电压之间的时间差来计算相角。
设电流i(t)和电压u(t)可以表示为：i(t) = I * sin(ωt + φi)u(t) = U * sin(ωt)其中，ω为角频率，φi为电流相角。
我们可以通过以下步骤来测量相角：（1）将电压和电流信号输入示波器，设置示波器的触发功能；（2）调整示波器的水平和垂直扫描速度，使电压和电流的波形图完整显示；（3）触发示波器，记录电压和电流波形图上相同点的时间差Δt；（4）根据相位差的定义，计算相角φi = (Δt / T) * 2π，其中T为电压和电流的周期。
2. 包络检波法包络检波法是另一种常用的相角测量方法。
它利用包络检波器检测电流和电压的包络信号，并通过比较两个包络信号的时间差来测量相角。
具体步骤如下：（1）将电压和电流信号输入示波器，设置示波器的水平和垂直扫描速度；（2）调整示波器的触发功能，使其稳定显示包络信号；（3）记录电压和电流包络信号上相同点的时间差Δt；（4）根据相位差的定义，计算相角φi = (Δt / T) * 2π，其中T为电压和电流的周期。
二、误差分析在相角测量实验中，存在着一些误差源，这些误差对相角测量结果的准确性会产生一定的影响。
以下是主要的误差来源和分析：1. 示波器的系统误差示波器作为相角测量的重要工具，在测量过程中可能会引入一定的系统误差。
这些误差来自示波器的内部电路和采样性能等因素。
为了减小示波器的系统误差，可以选择精度更高的示波器或进行校准和补偿。
2. 人为误差测量人员在操作示波器和记录数据时可能存在一定的误差。
电池电压与电流的实验测量
电池电压与电流的实验测量电池是一种储存和释放能量的设备，而电压和电流是描述电池性能和特性的重要参数。
实验测量电池的电压和电流能够帮助我们了解电池的工作原理和性能特点。
本文将介绍电池电压和电流的实验测量方法及其相关原理。
一、电池电压实验测量测量电池电压的实验通常使用万用表或示波器来完成。
以下是一种常用的电池电压测量实验步骤：1. 首先，将电池正确连接到电路中。
确保电池正极与正极连接，负极与负极连接。
这是非常重要的，因为反向连接电池可能会破坏万用表或示波器。
2. 将万用表或示波器的正负极分别连接到电池的正负极。
注意将正负极正确连接，以避免逆向连接。
3. 选择合适的量程和测量模式。
通常，万用表或示波器上有多个量程可供选择，我们应选择合适的量程以获得更精确的测量结果。
4. 读取并记录电池的电压值。
可以是直接读数，也可以是观察示波器上的电压波形。
二、电池电流实验测量测量电池电流的实验通常使用电流表来完成。
以下是一种常用的电池电流测量实验步骤：1. 断开电池连接的电路，并将电流表分别连接到电池的正负极上。
2. 选择合适的量程和测量模式。
根据电流的大小，选择适当的量程以保证测量的准确性。
3. 重新连接电路，使电流通过电流表。
注意，电流表的连接方向要与电池正负极的连接方向一致。
4. 观察并记录电流表上显示的电流数值。
可以根据需要选择瞬时电流或平均电流进行测量。
三、电池电压与电流的关系实验测量得到的电池电压和电流数据可以帮助我们了解电池的工作状态和性能特点。
电池电压与电流之间的关系由欧姆定律描述，其数学公式为V=IR，其中V代表电压，I代表电流，R代表电阻。
根据欧姆定律，当电阻保持不变时，电压和电流成正比例关系。
如果电阻固定，当电压增加时，电流也会增加；反之，当电压减小时，电流也会减小。
在实验测量中，我们可以通过改变电阻的大小或连接不同的负载来观察电池电压与电流的变化。
通过得到不同电压和电流值的数据，我们可以进一步分析电池的电性能和性能损耗。
利用二极管进行电流和电压测量的实验方法
利用二极管进行电流和电压测量的实验方法一、实验目的电流和电压是电路中最基本的参数，准确测量电流和电压对于电路分析和设计至关重要。
本实验旨在通过利用二极管进行电流和电压测量，探索电路参数的实验测量方法。
二、实验原理1. 二极管电压特性二极管是一种非线性元件，其电压与电流的关系符合指数函数关系。
在正向偏置时，二极管电压与电流呈指数关系，而在反向偏置时，二极管近似不导电。
2. 二极管的导通电压和截止电压导通电压是指二极管正向偏置时所需的最小电压，截止电压是指二极管正向偏置时不再发生变化的最小电压。
通过测量导通电压和截止电压，可以获得二极管的静态特性参数。
3. 二极管伏安特性曲线伏安特性曲线是描述二极管电流和电压之间关系的图形，通常采用恒压源和可变负载电阻来绘制。
根据伏安特性曲线，可以得到电流和电压之间的线性关系和导通电压以及截止电压等参数。
三、实验材料和设备1. 二极管2. 恒流源3. 可变负载电阻4. 电压源5. 示波器四、实验步骤1. 搭建实验电路：将二极管连接到电路中，将恒流源连接到二极管的正极，可变负载电阻连接到二极管的负极，将电压源连接到可变负载电阻，并接入示波器进行测量。
2. 测量二极管的导通电压和截止电压：a. 将恒流源输出电流调整为较小值，保持负载电阻为零，逐渐增加电压源的输出电压。
b. 当二极管开始导通时，记录此时电压源的输出电压，即为二极管的导通电压。
c. 继续增加电压源的输出电压，当二极管不再发生变化时，记录此时电压源的输出电压，即为二极管的截止电压。
3. 绘制二极管的伏安特性曲线：a. 将负载电阻调整为不同数值，保持恒流源的电流不变。
b. 分别测量不同负载电阻下的二极管电压和电流，并记录数据。
c. 将测得的电流和电压值绘制到伏安特性曲线图上。
4. 数据分析和讨论：a. 利用绘制得到的伏安特性曲线，确定二极管的导通电压和截止电压。
b. 根据伏安特性曲线，分析二极管在不同负载电阻下的工作情况，并计算与之相关的参数，如串联电阻、动态电阻等。
电力设备的电力系统的电压与电流参数的测量与校准
电力设备的电力系统的电压与电流参数的测量与校准电力设备的电力系统中，电压与电流参数的测量与校准是非常重要的步骤。
准确测量电压与电流参数可以确保电力设备的正常运行以及电网的稳定性。
本文将介绍电力设备电力系统中电压和电流参数测量的方法和校准过程。
一、电压参数的测量与校准1. 电压的测量电压是电力系统中的重要参数，常见的测量方法有电压表和电压互感器。
电压表是一种直接测量电压大小的仪器，可以通过连接在电路中来测量电压。
而电压互感器则是利用电能的互感原理，将高压电路的电压变换到低压电路上进行测量。
2. 电压的校准为了确保电压测量的准确性，电压的校准是必不可少的。
校准的目的是验证电压测量仪器的准确性，并进行必要的调整。
校准过程中要使用标准电压源来与待测电压进行比对，在一定的精度范围内判断待测电压是否准确。
二、电流参数的测量与校准1. 电流的测量电流是电力设备工作状态的重要指标，常用的电流测量方法有电流表和电流互感器。
电流表通过连接在电路中，经过一定的电流量程划分，可以直接测量电路中的电流值。
而电流互感器则是通过互感原理，将高电流变换为低电流进行测量。
2. 电流的校准电流的校准是为了保证电流测量仪器的准确度，以及在实际测量过程中的可靠性。
校准的过程类似于电压的校准，需要使用标准电流源与待测电流进行比对，并在一定的误差范围内判断是否准确。
三、电压与电流参数的测量仪器选择与维护1. 电压与电流测量仪器选择在选择电压与电流的测量仪器时，需要考虑准确度、量程范围等因素。
通常选择具有较高准确度的测量仪器，以及能够满足电压和电流范围要求的仪器。
2. 电压与电流测量仪器维护为了确保电压与电流测量仪器的准确性和可用性，定期的维护和校准是必要的。
维护包括仪器的外观清洁、连接线的检查与更换等。
校准则需要依据实验室或厂家的要求进行，通常是每年或根据使用情况进行定期校准。
四、总结电力设备的电力系统中，电压和电流参数的测量与校准是确保设备正常运行和电网稳定性的关键环节。
功率分析仪基础-电压与电流测量
功率分析仪基础-电压与电流测量电压与电流测量是电子测量的基础，目前由于各种大功率的电力电子开关设备的普及应用，需要对交直流电压、交直流电流信号进行全面的测量：观测其波形，分析信号的谐波含量，测量有效值、直流值等。
PA系列功率分析仪就是一种能够很好满足这一需求的测试仪器。
什么是电压电压是两点间电场强度的线积分，代表电场力对单位正电荷由场中一点移动到另一点所做的功。
电压的方向规定为从高电位指向低电位的方向。
标量，符号“U”。
电压在国际单位制中的主单位是伏特（V），简称伏，用符号V表示。
1伏特等于对每1库仑的电荷做了1焦耳的功，即1V=1J/C。
强电压常用千伏(KV)为单位，弱小电压的单位可以用毫伏(mV)微伏(μv)。
它们之间的换算关系是：1kV=1000V；1V=1000mV；1mV=1000μV。
如果电压的大小及方向都不随时间变化，则称之为稳恒电压或恒定电压，简称为直流电压，用大写字母U表示。
如果电压的大小及方向随时间变化，则称为变动电压。
对电路分析来说，一种最为重要的变动电压是正弦交流电压(简称交流电压)，其大小及方向均随时间按正弦规律作周期性变化。
交流电压的瞬时值要用小写字母u或u(t)表示。
电压可分为高电压，低电压和安全电压。
高低压的区别是：以电气设备的对地的电压值为依据的。
对地电压高于或等于1000伏的为高压。
对地电压小于1000伏的为低压。
其中安全电压指人体较长时间接触而不致发生触电危险的电压。
按照国家标《GB3805-83》安全电压规定了为防止触电事故而采用的，由特定电源供电的的电压系列。
我国对工频安全电压规定了以下五个等级，即42V，36V，24V，12V以及6V。
如何测量电压电压测量是电子测量的基础，传统测量仪器中，用于电压测量的仪表主要是数字万用表，但是数字万用表通常适用于直流或低频正弦波电压测量。
目前由于各种大功率的电力电子开关设备的普及应用，需要对交直流电压信号进行全面的测量：观测其波形，分析信号的谐波含量，测量有效值、直流值等。
万用表测电压和测电流原理
万用表测电压和测电流原理万用表是工程师或电子学爱好者最常见的测量仪器之一。
该仪器能够测量电压、电流、电阻和其他一些参数。
本文将重点介绍万用表测量电压和电流的原理。
一、万用表测电压原理电压是一个电路中电荷的差异，通常表示为伏特。
万用表用伏特表头测量电压。
万用表的伏特表头内有一个电阻和指针，当电压源与电阻相连时，电流通过电阻和表头移动指针。
根据欧姆定律，电阻的大小和电流的大小成正比。
这意味着指针的移动与测量电路中电压的大小成正比。
万用表测量电压时，必须将它正确连接到电路中。
如果您将伏特表头直接连接到电源，则会在电路中引入新的路径，不仅会干扰电路的工作，而且会使您面临受伤的危险。
正确的方式是将伏特表头与电路中的两点相连。
在测量直流电压时，连接电路的两点之间不存在电阻; 在测量交流电压时，连接的两点之间可能存在电阻，需要注意，需要扣除掉这个电阻的分压引起的测量误差。
二、万用表测电流原理电流是电的流动，可以看做单位时间内的电荷流动。
万用表用伏特表头或安培表头测量电流。
如果您使用伏特表头测量电流，则需要将电路中的全部电流通过伏特表头引导。
在这种情况下，伏特表头自身的电阻会影响电路的工作，所以您应该用安培表头测量电流。
安培表头内有一个电流盘和一个电阻，与伏特表头类似，可以通过读取电流盘来确定电流大小。
由于安培表头与电路的并联连接，因此在电路中增加的电阻非常小。
在使用安培表头时，必须小心，因为它可能破坏电路。
正确的连接方式是将安培表头插入电路中的间隙，并调整电流的大小，以使电流通过安培表头不会损坏它。
结语：以上是关于万用表测量电压和电流的原理的介绍。
如果您想了解更多信息，请参考万用表的操作手册或咨询电子工程师或专业人士。
使用万用表时，应注意安全，并遵守操作手册中的指导。
测量电压和电流的技巧
测量电压和电流的技巧测量电压或电流，目的是要知道电压或电流的确切数据，因此，所测仪表要有足够的精度，才能反映技术参数的实际值。
测量方法如下所述。
(1)仪表的接线要正确。
正确的接线才能达到测量的目的，才能使测得的结果更准确。
测量某个范围的电压，要将电压表并联接在被测设备外侧。
若电压过高，可采用电压互感器进行感应测量。
测量哪一部分，就将电压互感器并在哪一部分。
当测量某个回路的电流时，则需将仪表串联接在被测回路中，若被测电流过大，可采用电流互感器，测量哪段回路，要将电流互感器串在哪个回路中。
(2)选择合适的仪表。
对于电压的测量，尽可能选用大内阻的电压表，测得的电压就越接近真实值。
对于电流的测量，尽可能选用内阻小的电流表，测得的电流更接近真实的电流值。
但这与测量的目的有关，若仅需要知道大概数据，可选取一般的指针式电压、电流表；若需要比较精确的数据，则需要精度较高且能显示较小数值的，目前都选用精度高的数显仪表。
(3)仪表量程的选择。
对于指针式仪表，估计测量值不低于所选仪表选用量程的2／3，而又不超过最大量程，否则不仅无法测到正确值，有时还会损坏仪表。
对于数显式仪表，估测值尽可能显示在中间某个数值。
(4)进行直流测量时，应注意仪表的极性与被测量的极性一致。
进行交流测量时，应注意防止电压表或电流表被击穿，特别是数显式仪表。
电压表电源与电量接近，一般都加熔断器进行保护，电流表的电源也可加熔断器进行保护。
(5)测量交流高压或交流高低压的大电流用互感器，注意电压表和电流表实际所受到电压和电流与互感器二次输出的范围相符。
例如，电压互感器二次输出值，在强电输出中一般为100V，在现代工业中，输出有的为1V；电流互感器二次输出值，在强电输出中一般为5A或1A，在自动化中，输出的电流是0～100mA，常用的为0～20mA。
还要注意互感器的输入值与实际电压电流值是否相符。
例如，6kv电压互感器不能接到10kV线路当中，300／5型的电流互感器不能接入约500A的线路中。
三相交流电路电压、电流的测量(电类)
用于测量电流的仪表，有钳形表、穿心式电流表 等多种类型。
电流互感器
用于将大电流转换为小电流，便于仪表测量。
测量电缆与连接器
用于连接测量设备和电路，保证测量的准确性和 安全性。
电流测量的实际操作
断开被测电路
在进行电流测量时，需要先断开被测电路， 确保安全。
正确连接测量设备
按照测量设备的说明和要求，正确连接测量 设备和被测电路。
穿戴防护装备
在进行测量时，应穿戴绝缘手套、护目镜等防护装备，以保障安全。
测量精度的影响因素
仪器精度
01
电压表和电流表的精度直接影响测量结果的准确性，应选择高
精度的测量仪器。
测量环境
02
环境温度、湿度、电磁干扰等因素可能影响测量精度，尽量在
无干扰的环境中进行测量。
测量方法
03
采用正确的测量方法，如正确接线、选择合适的量程等，以确
保测量结果的准确性。
测量误差的减小方法
多次测量求平均值
对同一参数进行多次测量，然后取平均值，可以减小随机误差。
提高仪器精度
选择高精度的电压表和电流表进行测量，可以减小仪器误差。
规范操作流程
严格按照操作规程进行测量，避免操作不当引起的误差。
05
三相交流电路的电压、 电流测量实例
单相电源的电压、电流测量
测量方法
使用电压表和电流表分别测量单相电源的电压和电流。
注意事项
确保测量仪器准确，测量时电源处于断开状态，避免测量过程中发 生触电事故。
测量结果分析
根据测量结果，分析单相电源的电压和电流是否正常，判断电路是否 正常工作。
三相电源的电压、电流测量
测量方法
使用三相电表分别测量三相电源的电压和电流。
电路中电流与电压的实验测量与结果分析
电路中电流与电压的实验测量与结果分析在电路中，电流和电压是两个重要的物理量。
电流代表了电荷在电路中的流动情况，而电压则表示了电荷在电路中的能量变化。
了解电流和电压的准确测量方法以及结果分析对于电路设计和故障排查都具有重要意义。
本文将探讨电流和电压的实验测量方法，并对实验结果进行分析。
一、电流的实验测量电流的实验测量可以通过电流表或电压表进行。
电流表是专门用来测量电路中电流的仪器，而电压表则是测量电压的仪器。
在实验中，我们可以通过串联电流表或并联电压表的方式来测量电流。
为了准确测量电流，我们需要注意以下几点。
首先，选择合适的量程。
电流表的量程应该大于待测电流的最大值，以避免过载损坏电流表。
其次，正确连接电流表。
电流表应该与电路串联连接，以保证电流通过电流表。
最后，观察电流表的指针或数字读数，记录测量结果。
二、电压的实验测量电压的实验测量可以通过电压表或万用表进行。
电压表是专门用来测量电路中电压的仪器，而万用表则可以测量电压、电流、电阻等多种物理量。
在实验中，我们可以通过并联电压表或万用表的方式来测量电压。
为了准确测量电压，我们需要注意以下几点。
首先，选择合适的量程。
电压表的量程应该大于待测电压的最大值，以避免过载损坏电压表。
其次，正确连接电压表。
电压表应该与电路并联连接，以保证电压通过电压表。
最后，观察电压表的指针或数字读数，记录测量结果。
三、实验结果分析在进行电流和电压的实验测量后，我们需要对实验结果进行分析。
首先，比较实验结果与理论值的差异。
理论值是基于电路元件的参数计算得出的，而实验结果则是通过测量获得的。
通过比较两者的差异，我们可以判断实验中是否存在误差，并进行进一步的调整和改进。
其次，分析电流和电压的变化规律。
在电路中，电流和电压随着电路元件的变化而变化。
通过观察实验结果，我们可以得到电流和电压的变化趋势，并进一步分析其原因。
例如，当电阻值增大时，电流会减小，电压会增大。
这种分析有助于我们理解电路中的能量转换和元件之间的相互作用。
三相交流电路电压、电流的测量实验报告
三相交流电路电压、电流的测量实验报告三相交流电路是指由三个单相交流电源组成的电路。
三相交流电路中，每个交流电源的电压和电流都是正弦波形的，且相位差为120度。
因此，在三相交流电路中，任意两个电源之间的电压和电流都有120度的相位差。
实验步骤：1、将三相电源接通电源，将万用表的电压档位调至交流电压档位。
2、将万用表的探头分别接到三相电路的三个相位上，并记录下每个相位的电压值。
3、将电阻箱接在三相电路中，通过改变电阻值，测量电路中的电流值，并记录下来。
4、根据测量结果，计算出三相电路中的各项参数，例如线电压、相电压、线电流、相电流、有功功率、无功功率等。
实验结果：通过实验测量，得到三相电路中各项参数的测量值如下：相位电压（V）电流（A）A相 220 1.5B相 220 1.6C相 220 1.4根据测量结果，计算出三相电路中的各项参数如下：线电压：Uab=Ubc=Uca=220V；相电压：Ua=Ub=Uc=220V；线电流：Iab=1.5A，Ibc=1.6A，Ica=1.4A；相电流：Ia=Ib=Ic=1.5A；有功功率：P=3VIcosφ=3×220×1.5×cos(φ)=891W；无功功率：Q=3VIsinφ=3×220×1.5×sin(φ)=728.6VAr；视在功率：S=3VI=3×220×1.5=990VA；功率因数：cosφ=P/S=891/990=0.9。
实验结论：通过实验测量和计算，得到了三相交流电路中各项参数的值，掌握了三相交流电路的测量方法和计算方法。
同时，也了解了三相交流电路中电压、电流的相位关系，这对于电力工程和电气设备的设计和运行具有重要意义。
三相交流电路电压电流的测定
三相交流电路电压电流的测定
三相交流电路中，电压和电流测定是非常重要的，因为在控制和管理电力系统中这些
参数是必要的。
本文介绍了三相交流电路中电压和电流的测定方法。
1. 三相电压测量
三相电压测量可以使用单相或三相电压表进行。
三相电压表通常比单相电压表更准确，因为它们可以同时测量三相电压，而不会因为相位偏差而产生误差。
(1) 单相电压表法
三相交流电路中每一相的电压可以用单相电压表进行测量，但需要逐一进行，不能同
时进行。
按照以下步骤测量每相电压：
① 先用万用表测量每相电流，记录下来。
② 将电流表断路开关拨到“电压”档，把电流表并联连接到电路的两端，这时电压
表就可以读出电路的电压。
三相电压表可以同时测量三相电压，更方便快捷。
旋转三相电压表的选择旋钮，把它
们分别接到所需测的三相电压上，并确认每相电压的电压示数都在正常范围内。
三相交流电路中，电流的测量通常使用电流钳表或瓦斯计进行，电流钳表通常用于小
功率电路，而瓦斯计则用于大功率电路。
用电流钳表测量电路电流的步骤如下：
② 确认每相电压是正常的情况下，用电流钳表测量每相电流（电流钳表夹在电路的一根导线上）。
(2) 瓦斯计法
③ 通过瓦斯计的电流计读数，确定每一相的电流。
总结：三相交流电路中电压和电流的测量是很重要的，需要使用正确的测量仪器，并
按照正确的步骤进行测量。
电路中的电流和电压电路中电流和电压的测量和计算
电路中的电流和电压电路中电流和电压的测量和计算电路中的电流和电压：测量和计算在电路中，电流和电压是两个基本的物理量。
准确地测量和计算电路中的电流和电压对于电路设计、分析和故障排除至关重要。
本文将介绍电流和电压的测量方法，并讨论在不同电路元件中计算电流和电压的技巧。
一、电流的测量和计算电流是电荷通过导体单位时间内的流动量，通常以安培（A）为单位。
电流的测量可以使用电流表（也称为安培表）进行，其原理是通过测量导体两端的电压降来计算电流值。
以下是一些常见的电流测量方法：1. 直流电流的测量：在直流电路中，电流的测量相对简单。
只需将电流表的正负极正确地接入电路中，即可读取电流值。
需要注意的是，电流表的量程要与待测电流相匹配，过大或过小的量程都可能导致测量不准确。
2. 交流电流的测量：对于交流电路中的电流测量，需要使用交流电流表（也称为交流安培表）。
由于交流电流会产生正负半周期的波动，所以交流电流表通常能够测量有效值，即RMS值。
根据测得的RMS值，可以进一步计算出交流电流的峰值和峰峰值。
计算电路中的电流值可以利用欧姆定律，即I = V/R，其中I为电流，V为电压，R为电阻。
根据电路的具体连接方式，可以采用串联电阻和并联电阻的电流计算公式。
二、电压的测量和计算电压是电势差，是指电荷在电路中沿两点之间移动所产生的能量变化。
通常以伏特（V）为单位。
电压的测量可以使用万用表或电压表进行。
以下是一些常见的电压测量方法：1. 直流电压的测量：直流电压的测量相对简单。
将万用表或电压表的正负极正确接入电路中，即可读取电压值。
需要注意的是，电压表的量程要与待测电压相匹配，过大或过小的量程都可能导致测量不准确。
2. 交流电压的测量：对于交流电路中的电压测量，同样可以使用万用表或电压表。
由于交流电压会产生正负半周期的波动，所以通常读取的是RMS值。
根据测得的RMS值，可以进一步计算出交流电压的峰值和峰峰值。
计算电路中的电压值可以利用欧姆定律或基尔霍夫定律。
电流与电压的测量
4.过载能力弱 被测电流是通过游丝导入和导出的，又加上动圈的导线很
细，所以过载时很容易引起游丝的弹性发生变化和烧毁
可动线圈。
磁电系仪表的应用
1.磁电系直流电流表
由于磁电系直流电流表测量机构的灵敏度高，用它可以制成测量微弱信 号的微安表和毫安表，配上合适的分流电阻(测量电路)，它也可以制成 大到测量几十安培电流的安培表。
用的工具之一，检流计和电位差计则是校准和精密测量中常用的 仪器。
第一节 电流与电压的测量方法
一、直接测量：
测量电流、电压一般都用直接测量，即用直读式模拟或
数字的电流、电压表。测电流时与被测电路串联，测电
压时与被测电路并联，但应注意连接在电路中的位置， 如图所示。
电流表线圈应接在低电位端
电压表接地标志应接在低电位端
IP FP
F
图2-3 产生阻尼力矩的示意图
阻尼力矩的特点：
(1) 阻尼力矩只有在指针偏转过程中存在；
(2) 阻尼力矩不影响转动力矩和反作用力矩的平衡； (3) 阻尼力矩过大或过小使指针达到稳定的时间都比较 长，只有在临界阻尼使指针达到稳定的时间最短，但临界阻 尼点不易确定，因此，一般将阻尼力矩设计在微欠阻尼状 态。
Ic
Rc
r1
R1 I1 R2
r2
I2 R3
r3
(2) 分流电阻的计算
+ 图（b）中的电阻r1、r2、r3与表头串联接成闭合回路，最 大量程为I1，最小量程为I3，并用R1、R2、R3分别表示不同量 程时的分流电阻，则最低量程的总分流电阻为
图(b) 闭路式分流电路
-
I3
Ic Rc R3 Rc I3 I c n3 1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.1.2直流电流的测量
• • • • 1.用模拟式万用表测量直流电流 2.用数字式万用表测量直流电流 3.用并联法测量直流电流 4.用间接测量法测量直流电流
1.用模拟式万用表测量直流电流
• 模拟式万用表的直流电流档一般由微安表头（40µA～ 100µA）并联分流电阻而构成，量程的扩大通过并联 不同的分流电阻实现，这种电流表的内阻随量程的改 变而不同，量程越大，内阻越小。 • 用模拟式万用表测量直流电流时,是将万用表串联在被 测电路中，因此表的内阻可能影响电路的工作状态， 使测量结果出错，也可能由于量程不当而烧坏万用表， 所以，使用时若不知被测电流的大小,则应选择直流电 流档的最大档,并注意万用表的极性,在接入被测电路后, 再根据被测电流的大小调整电流档,使被测电流的示数 尽量大于满量程的2/3,以减小测量误差。
2.用数字式万用表测量直流电流
• 数字式万用表测量直流电流的原理是在数字式电压表基础上，通 过电流—电压转换电路，使被测电流流过标准电阻,将被测电流转 换为直流电压,再进行测量。 • 如图3.6所式,由于运算放大器的输入阻抗很高,根据运算放大器虚 断的概念,可以认为被测电流Ix全部流经标准采样电阻RNX上,转换 电压与被测电流Ix成正比,经放大器放大后输出电压 U0(U0=(1+R2/R3)RNXIX)就可以作为数字式电压表的输入电压来 进行测量。并用转换开关S1～Ｓ4切换不同的采样电阻，即可得 到不同的电流量程，量程越小，取样电阻越大，而输入到数字式 电压表的电压不变。 • 在使用时应注意的是，当数字式万用表串联在被测电路中时，取 样电阻的阻值会对被测电路的工作产生一定的影响，使测量产生 误差。
③超量程能力
• 数字万用表是否具有超量程能力，与基 本量程有关。带有1/2位数字万用表，如 按2V、20V、200V、分档，没有超量程 能力。但按1V、10V、100V分档的，才 具有超量程能力。如最大显示1999V的数 字万用表，在10V量程上，允许有100% 的超量程。
(2)分辨率
• 数字万用表最低电压量程上末位1个字所 对应的电压值，称为分辨率。显然在不 同量程上具有不同的分辨率。在最小量 程上具有最高分辨率。如某数字万用表 最小量程0.2V，最大显示正常数为2000， 末位一个字为100μV，即该数字万用表的 分辨率为100μV。
2.模拟式万用表测量直流电压
• 模拟式万用表的直流电压档由表头(磁电系微安表,全偏 转电流40～100µA)串联分压电阻和并联分流电阻组成， 因而其输入电阻一般比数字万用表低一个数量级。由 于各量程档串、并联电阻不同，所以各量程档的内阻 不同，通常把内阻Rv与量程之比（每伏欧姆数即Ω/V 数）定义为直流电压灵敏度Sv-，因此同一块表，量程 越大内阻越大。例如MF500-HA型万用表的直流电压灵 敏度Sv-=20KΩ/V，则10V量程和50V量程的电压表内 阻分别为200KΩ和1000KΩ/V。在使用模拟式万用表测 量直流电压时，一定要注意表的内阻对被测电路的影 响，否则将可能产生较大的测量误差。
电压与电流的测量
• • • • • 3.1 直流电压与电流的测量 3.2 交流电压与电流的测量 3.3 高频电压与电流的测量 3.4 电平的测量 3.5 噪声电压的测量
3.1 直流电压与电流的测量
• 3.1.1直流电压的测量 • 3.1.2直流电流的测量
3.1.1直流电压的测量
• 直流电压的测量大体上有直接测量和间接测量 两种方法。 • 1.数字万用表测量直流电压 • 2.模拟式万用表测量直流电压 • 3.零示法测量直流电压 • 4.用电子电压表测量直流电压 • 5.示波器测量直流电压 • 6.含交流成分的直流电压的测量
0.00005V 0.0003V 0.00035V
示值相对误差为
u U
Ux 100 % 0.00035 100 % 0.35% 0.1
可见,当被测电压与满量程值相差太大时,误差是很大的。为此， 当测量小电压时，应当用较小的量程。这一点和使用模拟万用表 的要求是一样的。另外，数字万用表的准确度远优于模拟式万用 表的准确度。以直流电压档的基本误差为例，模拟式万用表通常 为±2.5%，而31/2位数字万用表为±0.5%。
(3)输入阻抗
• 由于输入有衰减器，所以输入阻抗不是 固定值。小电压档测量时，Ri可达 500MΩ；大电压档测量时，Ri只有10MΩ。
(4)测量速度
• 测量速度是在单位时间内以规定的准确 度完成的最大测量次数，其单位是“次 /S”。31/2、41/2位数字万用表的测量速度 大约为2～５次/S。
(5)抗干扰能力
直接测量
就是将电压表直接并联在被测 电路的两端,如图3.1(a)所示,用模 拟式电压表测量时应注意电压表 的极性，它影响到测量值与参考 极性之间的关系，也影响模拟式 电压表指针的偏转方向。如果电 压表的内阻为无穷大,则电压表的 示数即是被测电路两点间的电压 值。
间接测量
如图3.1(b)所示,若要测量R3 两端的电压差,可以分别测出R3 对地的电位U1、和U2,然后利用 公式UR3= U1-U2求出要测量的 电压值。
①量程
• 数字万用表的量程是以基本量程（即未 经衰减和放大的量程）为基础，利用步 进衰减器和放大器向两端扩展来实现的。
②显示位数
• 数字万用表的显示位数通常为31/2～８1/2位。 它的意思是指能显示０～９所有数字的位是整 数位，分数位的数值是以最大显示值中最高位 的数字为分子，而用满量程时最高位的数字作 为分母。如31/2数字万用表的最大显示值为 ±1999，量程计数值为2000（0～1999），这 表明在其最大显示值中最高位的数字为1（作 分子），满量程时最高位数字为2（作分母）， 因此最高位是半位，记作1/2位，它只能显示0 或1。其余三位均是整数位。
1.数字万用表测量直流电压
• 熟悉数字万用表的主要性能指标含义是 正确使用数字万用表的前提，而表征数 字万用表的主要性能指标有：测量范围、 分辨率、输入阻抗、抗干扰能力、测量 速度及准确度等。
(1)测量范围
• 数字万用表一般用量程显示位数以及超 量程能力来反映它的测量范围。 • ①量程 • ②显示位数 • ③超量程能力
〖例题3.2〗用DT930F 41/2位数字万用表的2V量程档分别测量 2V和0.1V电压，已知该仪表的准确度为±0.05%Ux±3个字，求 由于仪表的固有误差引起测量误差的大小。 解：（1）测量2V电压时的绝对误差 因为该表是41/2位，用2V量程档时，±3个字相当于 ±0.0003V，所以绝对误差
U 0.05% 2V 0.0003V(3 个字）
0.001V 0.0003V
示值相对误差为 u
0.0013V U 0.0013
Ux 100 % 2
100 % 0.065 %
（2）测量2V电压时的绝对误差
U 0.05% 0.1V 0.0003V(3 个字）
• 数字万用表普遍采用积分式（包括双积 分、多重积分式）A/D转换器，能有效地 抑制串模干扰。此外，对于共模干扰的 抑制能力也很强，中、低档数字万用表 的共模抑制比（CMRR）可达86～120dB， 高档数字万用表则为100～160dB。
(6)准确度（测量误差）
• 数字万用表的测量误差通常用准确度来表示，准确度 愈高，测量误差愈小。在测量电压时准确度通常有以 下两种表示方法： U %U x n个字 U %U x %U m Ux —— 被测电压读数； Um —— 该量程的满度值； α%Ux —— 读数误差； β%Um —— 表示满度误差，也可以用±n个字表示，即 在该量程上末位跳n个单位电压值恰好等于β%Um。
3.零示法测量直流电压
• 图3.2万用表直接测量等效电动势V50kΩE=9V图3.3零示法测量直 流电压VR0EES • 零示法测量直流电压主要用于测量直流电路等效电势,它可减小由 于模拟式电压表内阻不够大而引起的测量误差。所谓零示法,就是 将一标准直流电源与被测电路按极性相接,并且电压表的正极与被 测电路的正极相接, 电压表的负极与标准电源的正极相接,如图3.3 所示。测量时,先将标准电源Es置最小,电压表的量程放在较大档， 然后缓慢调节标准电源Es的大小，并逐步减小电压表的量程档,直 到电压表在最小量程档指示为零,此时E=Es,电压表中没有电流流 过,电压表的内阻对被测电路无影响,然后断开电路,用电压表测量 标准电源Es的大小即为被测E的大小。在此由于标准直流电源的 内阻很小，一般均小于1Ω，而电压表的内阻一般在kΩ级以上，所 以用电压表直接测量标准电源的输出电压，电压表内阻引起的误 差完全可以忽略不计。
图3.3零示法测量直流电压
4.用电子电压表测量直流电压
• 为了提高电压表的内阻，直流电子电压表通常将磁电 式表头加装跟随器和直流放大器构成，当需要测量高 直流电压时,输入端接入具有一定放大量的电子线路构 成电子电压表，一般采用跟随器和放大器等电路以提 高电压表的输入阻抗和测量灵敏度，这种电子电压表 可在电子电路测量中提高电阻电路构成的分压电路。 • 在直流电子电压表中，通常采用斩波式放大器（或称 调制式放大器）以抑制零点漂移，提高了直流放大器 的电压灵敏度，使电子电压表能测量微伏级的电压。 直流电子电压表的组成如图3.4所示。
