质量控制点设置表电气专业
电气工程质量控制点等级划分表
工程质量控制点等级划分表电气工程第 1 页第 2 页第 3 页第 4 页第 5 页第 6 页第 7 页第 8 页第 9 页第 10 页第 11 页第 12 页第 13 页第 14 页仪表工程第 15 页第 16 页第 17 页第 18 页第 19 页第 20 页第 21 页第 22 页第 23 页第 24 页注：A级：关键过程或工序质量控制点，由业主项目组、监理（EPCM承包商）、工程建设承包商专业技术人员共同参加的质量检查、检测或见证。
第 25 页B级：重要过程或工序质量控制点，由监理（EPCM承包商）、EPC承包商、施工承包商专业技术人员共同参加的质量检查、检测或见证。
C级：一般过程或工序质量控制点，由EPC承包商、施工承包商专业技术人员自行实施的质量检查、检测。
H点：既质量停检控制点。
表示未经业主专业人员见证或参加检查通过，承包商不得以任何理由进行下步工序。
若因此业主原因造成承包商工期延误或费用增加，承包商有权向业主索赔。
FH点：既首件样板质量停检控制点。
表示承包商在多人次、多部位重复发生的工序或应用新材料、新技术的工序时，必须策划首件样板工程，待通过业主项目组、监理（EPCM承包商）、工程建设承包商专业技术人员共同参加的质量检查、检测后，后续重复工作方可全面开展。
详见《首件样板施工管理规定》（SHEC-P07-10）。
W点：既质量观察控制点。
表示若业主专业人员未按事先约定或承包商通知时间到场参加检查验证，承包商有权继续进行下步工序，业主专业人员事后应对承包商质量检查、检测结果予以认可。
第 26 页。
WHS质量控制点
为贯彻“百年大计，质量第一”的方针，全面落实中国南方电网有限责任公司建设“智能、高效、可靠”绿色电网的战略目标，建设规范达标、绿色可靠、文档齐全的基建工程，根据本工程特点和施工内容，编制 WHS 设置表，在施工过程中严格执行，分阶段提交 WHS 执行情况汇总表并提供相关WHS 记录资料备查。
1.工程质量 WHS 控制点的设置原则1.1 质量控制点的设置以现行国家或者行业工程施工质量验收规范、工程施工及验收规范中规定应检查的项目为依据。
1.2 对产品的合用性(性能、精度、寿命、可靠性、安全性等)有严重影响的关键质量特性、关键部位和重要影响因素应设置质量控制点。
1.3 对工艺有严格要求、对下道工序的工作有严重影响的关键部位或者工序应设置质量控制点。
1.4 所有隐蔽工程都是设置为质量控制点。
1.5 对质量不稳定、容易浮现不合格品的环节，应设置质量控制点。
1.6 可能对生产安全有严重影响的关键项目设置质量控制点。
2.工程质量 WHS 控制点的设置类型2.1 根据施工中各工序的质量控制点对工程最终质量影响的重要程度及不同的质量控制类型，将质量控制点的类型划分为见证点(W)、停工待检点(H)、旁站点(S)三种类型。
3.工作程序要求3.1 工程质量 WHS 控制点设置表审批工程开工前，由施工项目部编制工程质量检验及评定范围项目划分表提交监理项目部，各单位根据已审批的质量检验及评定项目划分范围，编制各单位工程质量 WHS 控制点设置表。
设置表由监理项目部组织业主、勘察、设计、施工项目部有关人员会审，经业主项目部批准，作为工程项目质量 WHS 控制点设置计划。
经审批的质量控制点设置表作为质量控制、工程验收、质量监督检查的依据文件之一，在工程质量控制全过程中实施。
业主、勘察、设计、监理项目部应依据各控制点内的工作内容制定质量控制措施。
3.2 WHS 质量控制点的发起单位均为施工单位。
施工过程中，施工单位依照WHS 控制点自检后，报送监理项目部协调相关责任方现场检查、监督，并形成 WHS 控制记录和数码照片。
电气安装工程质量验收及评定范围划分表及质量控制点设置
主变压器检查
主要
√
√
√
√
DL/T5161.3-表1.0.3-2
3
主变压器附件安装
√
√
√
√
DL/T5161.3-表1.0.3-3
4
主变压器注油及密封试验
主要
√
√
√
√
√
DL/T5161.3-表1.0.3-4
5
主变压器整体检查
主要
√
√
√
√
√
DL/T5161.3-表1.0.3-5
2
主变压器系统附属设备安装
4
断路器检查
主要
√
√
√
DL/T5161.2-表3.0.2
DL/T5161.2-表4.0.1
5
二次回路检查接线
√
√
DL/T5161.8-表7.0.2
4
站用低压配电装置安装
√
√
√
√
√
DL/T5161.1-表4.0.2
1
低压变压器安装
√
√
DL/T5161.8-表1.0.1
DL/T5161.8-表1.0.2
DL/T5161.3-表1.0.3
3
35kV SVG #1连接变压器隔离开关安装及调整
√
√
√
√
√
DL/T5161.2-表5.0.1
4
35kV SVG #2连接变压器隔离开关安装及调整
√
√
√
√
√
DL/T5161.2-表5.0.1
10
电容器组带电试运行
√
√
√
√
√
DL/T5161.2-表8.0.11
电气工程质量控制点及控制措施

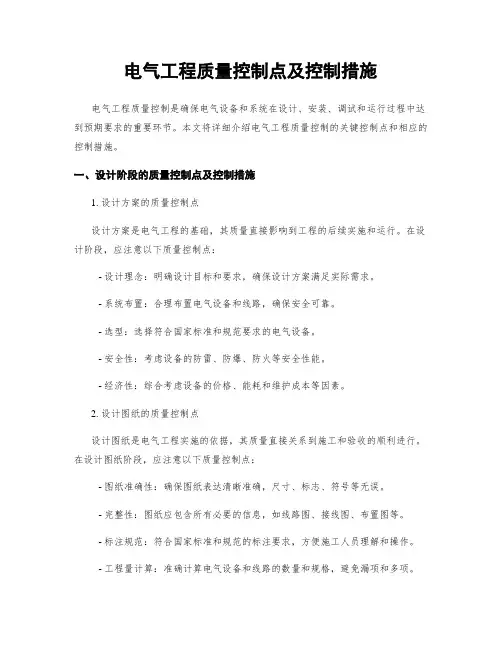

电气工程质量控制点及控制措施一、引言电气工程质量控制是确保电气设备和系统安全可靠运行的重要环节。
本文将详细介绍电气工程质量控制的关键控制点及相应的控制措施，以确保电气工程的质量达到预期要求。
二、电气工程质量控制点1. 设备选择和采购电气设备的选择和采购是电气工程质量控制的首要环节。
在选择设备时，应根据工程要求和规范要求，选择具有合格认证和质量保证的设备。
控制措施包括：- 仔细评估设备供应商的信誉和资质；- 对设备进行严格的技术评估，确保其符合工程要求；- 确保设备的质量保证文件完备。
2. 材料验收电气工程中使用的材料应符合国家和行业标准的要求。
在材料验收过程中，应重点关注以下控制点：- 对材料进行外观检查，确保无损伤、变形等问题；- 对材料进行抽样检测，检测其物理性能和化学性能；- 对材料的质量证明文件进行审核，确保其合规性。
3. 施工质量控制电气工程的施工质量直接影响电气设备的安全运行。
在施工过程中，应注意以下控制点：- 施工人员应具备相关的资质和经验，确保施工质量；- 施工过程中应按照设计图纸和规范要求进行施工；- 施工现场应保持整洁，避免杂物和灰尘对设备造成影响；- 施工过程中应定期进行质量检查和验收。
4. 设备安装和调试设备的安装和调试是电气工程质量控制的关键环节。
在安装和调试过程中，应注意以下控制点：- 确保设备安装位置准确，符合设计要求；- 确保设备的接线正确，避免接线错误导致故障；- 对设备进行严格的调试和测试，确保其正常运行；- 对设备的参数进行记录和备份，以备后续参考。
5. 防护措施电气工程中的防护措施是确保电气设备和人员安全的重要措施。
在电气工程中，应注意以下防护控制点：- 安装绝缘设备，确保电气设备与外界环境隔离；- 安装过流保护装置，确保设备在过载和短路情况下的安全；- 安装接地装置，确保设备的接地良好，减少触电风险；- 安装防雷装置，确保设备在雷击情况下的安全运行。
三、电气工程质量控制措施1. 建立质量管理体系为了确保电气工程质量的可控性和可持续性，应建立完善的质量管理体系。
电气安装质量控制点
电气安装质量控制点一、任务背景电气安装是建筑工程中的重要环节，质量控制对于确保电气设施的安全运行至关重要。
为了保证电气安装质量，需要明确质量控制点，进行全面、细致的质量检查和监控。
二、质量控制点的设立1. 设备安装质量控制点：设备固定牢固、接线正确、接地良好具体要求：- 设备固定：确保设备安装牢固，不会因为外力或振动而松动或倾斜。
- 接线正确：根据电气图纸和标准规范，进行正确的接线，确保电气设备的正常运行。
- 接地良好：确保设备接地良好，以防止电气设备发生漏电等安全事故。
2. 导线敷设质量控制点：导线敷设规范、固定牢固、绝缘完好具体要求：- 敷设规范：根据电气图纸和标准规范，按照正确的线路敷设方式进行，避免交叉敷设、过度弯曲等情况。
- 固定牢固：确保导线固定牢固，不会因为外力或振动而松动或脱落。
- 绝缘完好：导线绝缘层应完好无损，不得有划痕、裂纹或破损，以保证电气设备的安全运行。
3. 接线盒安装质量控制点：接线盒固定牢固、接线正确、密封良好具体要求：- 固定牢固：确保接线盒安装稳固，不会因为外力或振动而松动或脱落。
- 接线正确：根据电气图纸和标准规范，进行正确的接线，确保接线盒内的电气连接正确可靠。
- 密封良好：接线盒应具备良好的密封性能，以防止水分、灰尘等外界物质进入，影响电气设备的正常运行。
4. 接地系统质量控制点：接地电阻符合要求、接地装置可靠具体要求：- 接地电阻：接地电阻应符合国家标准和规范要求，确保接地系统的有效接地。
- 接地装置可靠：接地装置应安装牢固、连接可靠，确保电气设备的安全运行。
5. 保护装置安装质量控制点：保护装置安装正确、可靠具体要求：- 安装正确：根据电气图纸和标准规范，进行正确的保护装置安装，确保其与电气设备的连接正确可靠。
- 可靠性：保护装置应能够及时、准确地对电气故障进行保护和切除，确保电气设备和人员的安全。
三、质量控制方法1. 巡检通过定期巡检，检查质量控制点的实施情况，包括设备安装、导线敷设、接线盒安装、接地系统和保护装置安装等方面，发现问题及时进行整改。
电气工程质量控制点及控制措施
电气工程质量控制点及控制措施电气工程质量控制是确保电气设备和系统在设计、安装、调试和运行过程中达到预期要求的重要环节。
本文将详细介绍电气工程质量控制的关键控制点和相应的控制措施。
一、设计阶段的质量控制点及控制措施1. 设计方案的质量控制点设计方案是电气工程的基础，其质量直接影响到工程的后续实施和运行。
在设计阶段，应注意以下质量控制点：- 设计理念：明确设计目标和要求，确保设计方案满足实际需求。
- 系统布置：合理布置电气设备和线路，确保安全可靠。
- 选型：选择符合国家标准和规范要求的电气设备。
- 安全性：考虑设备的防雷、防爆、防火等安全性能。
- 经济性：综合考虑设备的价格、能耗和维护成本等因素。
2. 设计图纸的质量控制点设计图纸是电气工程实施的依据，其质量直接关系到施工和验收的顺利进行。
在设计图纸阶段，应注意以下质量控制点：- 图纸准确性：确保图纸表达清晰准确，尺寸、标志、符号等无误。
- 完整性：图纸应包含所有必要的信息，如线路图、接线图、布置图等。
- 标注规范：符合国家标准和规范的标注要求，方便施工人员理解和操作。
- 工程量计算：准确计算电气设备和线路的数量和规格，避免漏项和多项。
二、施工阶段的质量控制点及控制措施1. 材料采购和验收的质量控制点材料的质量直接关系到电气工程的安全和可靠性。
在材料采购和验收阶段，应注意以下质量控制点：- 供应商选择：选择信誉好、产品质量可靠的供应商。
- 材料标准：确保采购的材料符合国家标准和规范要求。
- 验收标准：制定材料验收标准，对每批次材料进行检验和测试。
- 材料存储：合理储存材料，防止受潮、变形或损坏。
2. 施工过程的质量控制点施工过程中的质量控制是确保电气设备和线路正确安装、接线和调试的关键。
在施工阶段，应注意以下质量控制点：- 安装准确性：按照设计要求正确安装电气设备和线路。
- 接线质量：采用符合规范的接线方法，确保接线牢固、可靠。
- 绝缘测试：对电气设备和线路进行绝缘测试，确保绝缘性能合格。
完整版配网专业控制标准WHS表
项目名称：10/0.4kV电缆线路（S）编号：PD01项目名称：10kV架空线路（W 编号：PD02项目名称：配电房电气安装（S）编号：PD05项目名称：10kV开关站及配电房土建（W 编号：PD06项目名称：基础及隐蔽工程（H）编号：PD07项目名称：10kV/0.4 kV箱变、电缆分支箱安装（W 编号：PD085.7.1工程质量WHS$制记录表的编制及使用说明5.7.1.1 W 记录表（见证点记录表）编号前控W为前控见证记录表、编号BTW 为变电土建工程、BDW为电气安装工程、XLW为架空送电线路工程、DLW为高压电缆线路工程、SYW为变电试验、PDW为配网工程的见证记录表，序号与工程检查同步。
W 质量控制记录表为质量见证点通用检查记录表，前控项目、土建专业检验批、电气安装专业分项工程、电气试验专业、线路专业子分部检查项目，在同时进行多项同类项工程质量检查时，可合并使用1张W质量控制记录表记录。
文件见证中如果存在审批文件或者签字确认文件，可以不再形成W记录。
检查范围按工程质量控制点设置表、工程质量控制标准及检查方式。
记录表编号按专业检查同步排序。
业主、监理、施工项目部采用巡视检查、文件检查方式见证工程质量。
文件检查R检查方式：业主、监理项目部依据国家及行业有关法律法规、标准规范和设计文件，对施工单位报审的材料出厂质保资料、材料见证送检报告、隐蔽工程验收记录、试验报告等工程质量文件进行检查并签署审核意见。
5.7.1.2 H 记录表（停工待检点记录表）编号前控H为前控停工待检点记录表、BTH 为变电土建工程、BDH为电气安装工程、XLH为架空送电线路工程、DLH为高压电缆线路工程、PDH为配网工程停工待检点记录表，序号与工程检查同步。
H质量控制记录表为工程质量停工待检点通用检查表，记录表编号按专业检查同步排序，每个控制点使用1张H质量控制记录表记录。
女口：线路基础混凝土浇筑前基础坑深、基坑土质、基础坑底板尺寸H点，可合并1张记录表。
电气安装工程质量控制点
电气安装工程质量控制点主变压器本体安装检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日主变压器器身检查检查表工程名称：表S012检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日主变压器注油及密封试验检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日主变压器整体检查检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日油浸式变压器安装检查表工程名称：表W015表W015检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日干式电抗器安装检查表施工单位是否同步执行本质量操纵点对应的验评标准是□ 否□检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日封闭式组合电器本体检查安装检查表工程名称：表S014表S014（续）检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日手车式高压成套配电柜安装检查表工程名称：表W019-1施工单位是否同步执行本质量操纵点对应的验评标准是□ 否□检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日固定式配电柜安装检查表工程名称：表W019-2表W019-2（续）检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日真空断路器检查检查表工程名称：表W020检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日SF断路器安装（弹簧机构）检查表6工程名称：表W021-2表W021-2 (续)检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日中性点隔离开关安装检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日接地隔离开关安装检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日隔离开关安装检查表表W022-3（续）检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日油浸式电流互感器安装检查表工程名称：施工单位是否同步执行本质量操纵点对应的验评标准是□ 否□检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日互感器安装检查表工程名称：表W023-5检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日油浸式电压互感器安装检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日中性点避雷器安装检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日避雷器安装检查表工程名称：表W024-2检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日电容器组安装检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日网栏安装检查检查表工程名称：表W025-4检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日管形母线安装检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日软母线安装检查表工程名称：表W027-2表W027-2（续）检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日引下线及设备连线安装检查表表W027-3（续）检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日软母线安装检查表工程名称：表W027-4表W027-4（续）检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日硬母线安装检查表表W028-1（续）检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日避雷针及引下线安装检查表检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日屋外接地装置安装检查表工程名称：表H007表H007续检查（检验）项目数：合格项数：不合格项数：合格率（×100%）= 等级：合格（优□ 良□ 中□）不合格□检查人（签名）：年月日注：①检查（检验）项目数是指依照工程进度实际检查（检验）的项目数。
质量控制点一览表
质量控制点一览表
E.5质量控制点等级“A”，“B”，“C”，“AR”，“BR”, “CR”的定义如下：“A”—应由业主见证确认后，才能进行下一道工序。
“AR”—应备有施工纪录文件并由业主专业工程师确认后，才能进行下一道工序。
“B”—应由承包者质检人员见证确认后，才能进行下一道工序。
“BR”—应备有施工记录文件并由承包者质检人员签认后，才能进行下一道工序。
“ C”—应由分包者之间人员见证确认后，才能进行下一道工序。
“CR”—应备有施工记录文件并由分包者质检人员签认后，才能进行下一道工序。
E.5.1 安装工程
E．5.1.1 静设备
包括：塔、容器、反应器、再生器、热交换器。
E.5.1.2 动设备
E.5.1.3 工业炉（包括工业炉、加热器、蒸汽锅炉）
E.5.1.4拼装罐（现场组对设备）
E.5.1.5 冷却器
E.5.1.6 输送带、装卸船机、桥式刮料机、包装机、打包称重机、皮带秤
E.5.1.7翅片式空气冷却器、风扇、风机
E.5.1.8行车、提升机械
E.5.1.9管道工程
E.5.1.10 电气工程
E.5.1.11仪表工程
E.5.1.12保温工程
包括：热保温、冷保温、人身防护、噪声防护。
E.5.1.13 油漆工程
E．5.2 建筑工程
E．5.2.1 建设勘测
E．5.2.2混凝土搅拌
E．5.2.3钢筋混凝土及砖建筑物
E.5.2.4钢建筑物。
电气工程质量控制点及控制措施
电气工程质量控制点及控制措施一、引言电气工程是现代社会基础设施的重要组成部份，其质量控制对于保障电力供应的安全可靠性至关重要。
本文将详细介绍电气工程质量控制的关键控制点及相应的控制措施。
二、质量控制点及控制措施1. 设计阶段在电气工程的设计阶段，需要重点关注以下质量控制点及相应的控制措施：1.1 设计方案的合理性确保设计方案符合相关的国家标准和规范要求，满足用户需求，并考虑到工程的可维护性和可扩展性。
1.2 设备选型选择符合国家标准和规范要求的电气设备，确保其质量可靠、性能稳定，并具备相应的认证和检测报告。
1.3 系统接地设计合理设计电气系统的接地方案，确保系统的安全性和可靠性，防止接地电阻过大或者过小导致的安全隐患。
1.4 电气设备布置合理布置电气设备，确保设备之间的安全距离，避免设备之间的相互干扰，并方便设备的维护和检修。
1.5 配电系统的可靠性设计合理设计配电系统的拓扑结构，采取双回路供电、冗余设计等措施，确保供电的连续性和可靠性。
2. 施工阶段在电气工程的施工阶段，需要重点关注以下质量控制点及相应的控制措施：2.1 材料的质量控制对于使用的电缆、开关、插座等电气材料，要求供应商提供合格证明，并进行质量检测，确保其符合相关标准要求。
2.2 施工人员的资质要求确保施工人员具备相应的电气工程施工资质，熟悉相关的施工工艺和安全规范，严格按照设计要求进行施工。
2.3 施工现场的安全管理建立健全的施工现场安全管理制度，包括安全教育培训、施工现场巡检、安全设施设置等，确保施工过程中的安全。
2.4 施工质量检验对施工过程中的关键节点进行质量检验，包括电缆敷设、接线连接、设备安装等，确保施工质量符合设计要求。
3. 调试阶段在电气工程的调试阶段，需要重点关注以下质量控制点及相应的控制措施：3.1 系统的功能测试对电气系统进行全面的功能测试，包括开关操作、保护装置的动作测试、设备的运行测试等，确保系统的正常运行。
质量控制点设置表(电气专业)
BD05
02
主变压器系统附属设备安装
9
01
中性点隔离开关安装
1
BD06
02
中性点电流互感器安装
1
BD07
03
中性点避雷器安装
1
BD08
04
支柱绝缘子安装
1
BD09
05
中性点母线安装
1
BD11
1
BD12
06
中性点消弧线圈安装
1
BD14
07
就地控制柜及端子箱安装
1
BD15
08
二次回路检查及接线
1
BD18
电气安装专业质量WHS控制点设置表
工程编号
质量控制项目划分
控制点统计
控制表编号
单位工程
分部工程
分项工程
W
H
S
01
主变压器系统设备安装
10
2
2
01
主变压器安装
1
2
2
01
主变压器本体安装
1
BD01
02
主变压器器身检查
1
BD02
03
主变压器附件安装
1
BD03
04
主变压器注油及密封试验
1
BD04
05
主变压器整体检查
1
BD41
08
全站防雷及接地装置安装
1
2
01
避雷针及引下线安装
1
01
避雷针及引下线安装
1
BD42
02
接地装置安装
1
1
01
屋外接地装置安装
1
BD43
02
屋内接地装置安装
配网专业质量WHS控制点设置表
配网专业质量WHS控制点设置表项目名称：电缆管沟、井(W) 编号：D-01 见证点（W）质量控制记录表★表号：D-03工程名称：编号：PD-工程编号-流水号施工负责人/检查人：监理项目部见证人员：其他单位（可选择）见证人员：D-02 见证点（W）质量控制记录表★表号：D-03工程名称：编号：PD-工程编号-流水号施工负责人/检查人：监理项目部见证人员：其他单位（可选择）见证人员：D-03 见证点（W）质量控制记录表★表号：D-03工程名称：编号：PD-工程编号-流水号施工负责人/检查人：监理项目部见证人员：其他单位（可选择）见证人员：D-04 见证点（W）质量控制记录表★表号：D-03工程名称：编号：PD-工程编号-流水号施工负责人/检查人：监理项目部见证人员：其他单位（可选择）见证人员：D-05 停工待检点（H）质量控制记录表★表号：D-04工程名称：编号：PD-工程编号-流水号施工负责人/检查人：监理项目部检查人员：勘察、设计单位检查人员：业主单位检查人员：D-06 旁站点（S）质量控制记录表★表号：D-05工程名称：编号：PD-工程编号-流水号施工负责人/检查人：监理项目部旁站人员：其他单位（可选择）旁站人员：D-07 旁站点（S）质量控制记录表★表号：D-05工程名称：编号：PD-工程编号-流水号施工负责人/检查人：监理项目部旁站人员：其他单位（可选择）旁站人员：D-08旁站点（S）质量控制记录表★表号：D-05工程名称：编号：PD-工程编号-流水号施工负责人/检查人：监理项目部旁站人员：其他单位（可选择）旁站人员：D-09 见证点（W）质量控制记录表★表号：D-03工程名称：编号：PD-工程编号-流水号施工负责人/检查人：监理项目部见证人员：其他单位（可选择）见证人员：。
电气工程质量控制点及控制措施
电气工程质量控制点及控制措施一、引言电气工程质量控制是确保电气设备和系统运行安全可靠的关键环节。
本文将详细介绍电气工程质量控制的关键控制点及相应的控制措施。
二、质量控制点1. 设计阶段在电气工程设计阶段，需要关注以下质量控制点：1.1 设计规范：根据国家和行业相关规范，确保设计符合标准要求。
1.2 设计图纸：设计图纸应清晰明确，包括电气布置图、接线图、回路图等，确保设计意图准确传达。
1.3 设备选型：根据工程需求和设备性能要求，选择合适的电气设备，确保设备的质量和可靠性。
1.4 安全设计：考虑电气设备的安全性能，包括过载保护、漏电保护、接地保护等，确保人员和设备的安全。
1.5 设计校核：设计人员应进行设计校核，确保设计的准确性和合理性。
2. 施工阶段在电气工程施工阶段，需要关注以下质量控制点：2.1 施工组织设计：制定详细的施工组织设计方案，包括施工流程、施工计划、质量控制措施等，确保施工有序进行。
2.2 施工人员：施工人员应具备相应的电气工程技术资质，熟悉施工规范和安全操作规程，确保施工质量。
2.3 材料验收：对进场材料进行验收，确保材料质量符合要求。
2.4 施工质量检查：对施工过程进行定期检查，包括电气设备安装质量、接线质量等，确保施工质量符合要求。
2.5 施工记录：记录施工过程中的关键节点和重要数据，作为后续质量验收的依据。
3. 调试阶段在电气工程调试阶段，需要关注以下质量控制点：3.1 设备调试：按照设备调试方案进行调试，确保设备运行正常。
3.2 系统调试：对整个电气系统进行调试，包括电气设备的互锁、保护装置的动作试验等，确保系统运行可靠。
3.3 测试记录：记录调试过程中的测试数据和结果，作为后续质量验收的依据。
4. 验收阶段在电气工程验收阶段，需要关注以下质量控制点：4.1 质量验收标准：根据国家和行业相关标准，制定电气工程验收标准，明确验收要求。
4.2 质量验收检查：对电气工程进行全面检查，包括设备安装质量、接线质量、系统运行情况等，确保工程质量符合要求。
南方电网2012WHS新表PDF中的表格
5.3.1 工程质量WHS 控制点专业分布本标准共设置质量控制点312 个，包括W 点166 个、H 点90 个、S 点56 个。
其中：序号专业W 点数目H 点数目S 点数目小计1输电线路12510272电气安装3454433土建68465119 4电气试验3305385继电保护0018186自动化0113147通信8260348配网961169物资到货验收2103合计1669056312 5.3.2 输电线路工程质量控制点序号质量控制点控制方式及编号WHS 表格编号1线路路径复测W001表W0012普通基础分坑和开挖H001表H0013拉线基础分坑和开挖H002表H0024岩石、掏挖基础分坑与开挖H003表H0035现浇基础、掏挖铁塔基础S001表S001-1表S001-2 6现浇拉线（含锚杆）基础S002表S0027岩石铁塔基础S003表S0038混凝土杆预制基础H004表H0049角钢插入式基础S004表S004-1表S004-2 10灌注桩基础S005表S005-1表S005-2 11贯入桩基础S006表S00612挖孔桩基础S007表S007序号质量控制点控制方式及编号WHS 表格编号13自立式铁塔组立W002表W00214拉线铁塔组立W003表W00315混凝土杆组立W004表W00416自立式钢管电杆组立W005表W005-117导地线（含OPGW）展放W006表W006-1表W006-218导地线连接S008表S008-1表S008-219导地线（含OPGW）紧线W007表W007-1表W007-220附件安装（含OPGW）W008表W008-1表W008-221接地装置H005表H005 22线路防护设施W009表W009 23电缆支架安装W010表W010 24电缆敷设W011表W011 25电缆中间接头制作安装S009表S009 26电缆终端制作安装S010表S010 27电缆防火与阻燃W012表W0125.3.3 电气安装工程质量控制点1主变压器本体安装S011表S011 2主变压器器身检查S012表S012 3主变压器附件安装W013表W013 4主变注油及密封性检查S013表S013 5主变压器整体检查W014表W014 6油浸式变压器安装W015表W015 7干式变压器安装W016表W016 8干式电抗器安装W017表W017 9封闭式组合电器本体安装S014表S01410 封闭式组合电器整体检查W018 表W01811 高压成套配电柜安装W019 表W019-1表W019-2 12 真空断路器检查W020 表W02013 SF6断路器安装W021 表W021-1表W021-2表W021-3表W021-414 隔离开关安装W022 表W022-1表W022-2表W022-315 互感器安装W023 表W023-1表W023-2表W023-3表W023-4表W023-5表W023-6表W023-716 避雷器安装W024 表W024-1表W024-2表W024-3表W024-417 电容器组安装W025 表W025-1表W025-2表W025-3表W025-418 管形母线安装W026 表W026-1表W026-2表W026-319 软导线安装W027 表W027-1表W027-2表W027-3表W027-4表W027-5表W027-6表W027-7表W027-820 硬母线安装W028 表W028-1表W028-2表W028-3表W028-421 穿墙套管安装W029 表W029-1表W029-222 避雷针及引下线安装H006表H00623 屋外接地装置安装H007表H00724 屋内接地装置安装W030 表W03025 电缆敷设及终端制作W031 表W031-1 表W031-2 表W031-3 表W031-426 电缆防火与阻燃W032 表W03227 蓄电池组安装W033 表W033-1 表W033-2 表W033-328 屏盘柜安装W034 表W034-1表W034-2表W034-3表W034-4表W034-5表W034-6表W034-7表W034-829 二次回路检查及接线W035 表W035-1表W035-2表W035-3表W035-4表W035-5表W035-6表W035-7表W035-830 换流变压器/油浸式平波电抗器本体安装H008表H00831 换流变压器/油浸式平波电抗器附件安装W036 表W03632 直流支柱绝缘子安装W037 表W03733 直流隔离开关安装W038 表W03834 直流流电流测量装置安装W039 表W03935 直流避雷器安装W040 表W040-1表W040-236 直流电压测量装置安装W041 表W04137 干式平波电抗器安装W042 表W04238 直流断路器安装W043 表W04339 直流穿墙套管安装W044 表W04440 可控硅换流阀组安装H009表H00941 阀外水冷系统设备安装W045 表W04542 阀内水冷系统设备安装W046 表W04643 直流接地极馈电棒H010表H010 5.3.4 土建工程质量控制点序号质量控制点控制方式及编号WHS 表格编号1定位放线W047表W047 2土方开挖H011表H011-1表H011-2 3土方回填H012表H0124重复使用的钢板桩支护工程W048表W0485锚杆及土钉墙支护工程W049表W049 6钢及混凝土支撑系统W050表W0507地下连续墙S015表S015-1表S015-2 8沉井（箱）S016表S016 9降水与排水W051表W051 10灰土地基H013表H013 11砂和砂石地基H014表H014 12强夯地基H015表H015 13预压地基H016表H016 14高压喷射注浆地基H017表H017 15土和灰土挤密桩复合地基H018表H018 16注浆地基H019表H01917水泥土搅拌桩地基H020表H02018锚杆静力压桩及静力压桩H021表H021-1表H021-25.3.5 电气试验质量控制点序号质量控制点控制方式及编号WHS 表格编号表S020-1表S020-2表S020-31主变压器试验S020表S020-4表S020-5表S020-6表S020-7表S020-8 2站用变压器试验W115表W115-1表W115-2 3接地变压器试验W116表W116 4高压并联电抗器试验W117表W117-2表W117-2表W117-3 5干式电抗器试验W118表W118 6消弧线圈试验W119表W119表W120-1 7SF6 电流互感器试验W120表W120-2表W120-3表W121-1 8油浸式电流互感器试验W121表W121-2表W121-39电容式电压互感器试验W122表W122-1表W122-2表W123-1 10电磁式电压互感器试验W123表W123-2表W123-3 11真空断路器试验W124表W124-1表W124-2表W125-1表W125-2 12SF6 断路器试验W125表W125-3表W125-4表W125-5GIS(HGIS)封闭式组合电器试验S021表S021-1表S021-2表S021-3表S021-4表S021-51314隔离开关试验W126表W126 15绝缘子试验W127表W127表W128-1 16电力电缆试验W128表W128-2表W128-3表W128-4 17耦合电容器试验W129表W129 18电力电容器试验W130表W130 19金属氧化锌避雷器试验W131表W131-1表W131-2 20接地阻抗试验S022表S022-1表S022-221换流变压器试验S023表S023-1表S023-2表S023-3表S023-4表S023-5表S023-6表S023-7表S023-8表S023-9表S023-1022 直流穿墙套管试验S024 表S02423 晶闸管阀试验W132 表W13224 平波电抗器（油浸式）试验W133 表W13325 平波电抗器（干式）试验W134 表W13426 直流滤波器、中性母线冲击电容和交流滤波器试验W135 表W13527 直流滤波器和交流滤波器的电容器W136 表W136试验28 直流滤波器和交流滤波器的电抗器W137 表W137试验29 直流滤波器和交流滤波器的电阻器W138 表W138试验30 直流滤波器和交流滤波器的电流互W139 表W139感器试验31 直流滤波器试验W140 表W14032 直流断路器试验W141 表W14133 直流隔离开关和接地开关试验W142 表W14234 直流避雷器试验W143 表W14335 直流电压测量装置试验W144 表W14436 直流电流测量装置试验W145 表W14537 直流PLC滤波器试验W146 表W14638 直流接地极试验W147 表W1475.3.6 继电保护专业质量控制点序号质量控制点控制方式及编号WHS 表格编号1500kV 线路间隔保护S025表S025-1表S025-2表S025-3表S025-4表S025-5表S025-6表S025-7表S025-82500kV 主变间隔保护S026表S026-1表S026-2表S026-3表S026-4表S026-5表S026-6表S026-7表S026-8表S026-9表S026-103500kV 母线保护S027表S027-1表S027-2表S027-3表S027-44500kV 线路高抗保护S028表S028-1表S028-2表S028-3表S028-4表S028-55220kV 线路间隔保护S029表S029-1表S029-2表S029-3表S029-4表S029-5表S029-66220kV 主变间隔保护S030表S030-1表S030-2表S030-3表S030-4表S030-5表S030-6表S030-7表S030-8表S030-97 220kV 母线保护S031 表S031-1表S031-2表S031-3表S031-4表S031-5表S031-68 220kV 独立母联(分段)保护S032表S032-1表S032-2表S032-3表S032-4表S032-5表S032-69 110kV 线路间隔保护S033表S033-1表S033-2表S033-3表S033-4表S033-5表S033-610 110kV 主变间隔保护S034表S034-1表S034-2表S034-3表S034-4表S034-5表S034-6表S034-7表S034-8表S034-911 110kV 母差保护S035 表S035-1表S035-2表S035-3表S035-4表S035-512 110kV 独立母联(分段)保护S036表S036-1表S036-2表S036-3表S036-4表S036-5表S036-6表S036-713 10-35kV 线路（母联）间隔保护S037表S037-1表S037-2表S037-3表S037-4表S037-5表S037-614 10-35kV 电容器间隔保护S038表S038-1表S038-2表S038-3表S038-4表S038-5表S038-615 10-35kV 电抗器间隔保护S039表S039-1表S039-2表S039-3表S039-4表S039-5表S039-616 10-35kV 站用变、接地变间隔保护S040表S040-1表S040-2表S040-3表S040-4表S040-5表S040-6表S040-717 35kV 母差保护S041 表S041-1表S041-2表S041-3表S041-418 公共部份S042 表S042-1表S042-2表S042-35.3.7 自动化专业控制点序号质量控制点控制方式及编号WHS 表格编号1主机/操作员站S043表S043 2五防机（一体化配置）S044表S044 3远动装置S045表S045 4网络交换机S046表S046 5测控装置S047表S047 6规约转化装置H057表H057 7时间同步系统S048表S048 8相量测量装置（PMU）S049表S049 9纵向加密认证装置S050表S05010防火墙S051表S05111正向隔离装置S052表S05212反向隔离装置S053表S05313二次安防交换机S054表S05414变电站自动化系统总体功能S055表S0555.3.8 通信专业质量控制点序号质量控制点控制方式及编号WHS 表格编号1OPGW 本体架设H058表H0582ADSS 本体架设H059表H0593导引（管道）光缆本体敷设H060表H0604光缆接续W148表W1485光纤全程测试W149表W1496SDH 设备单机调试W150表W1507WDM 设备单机调试W151表W1518ASON 设备单机调试W152表W1529SDH 网络系统调试H061表H06110WDM 网络系统调试分项工程H062表H06211ASON 网络系统调试H063表H06312SDH 网管功能检查H064表H06413WDM 网管功能检查H065表H06514ASON 网管功能检查H066表H06615重要业务通道测试H067表H06716数据网络路由器系统检验H068表H06817数据网络交换机系统检验H069表H06918数据网络网管系统检验H070表H07019阻波器测试H071表H07120结合设备测试W153表W15321高频通道测试W154表W15422保护通道测试H072表H07223核心交换设备安装调试H073表H07324核心交换设备系统检验H074表H07425远端模块、接入层设备系统检验H075表H07526交流配电设备检验H076表H07627高频开关电源检验H077表H07728直流配电设备检验H078表H07829通信蓄电池检验H079表H07930通信UPS检验H080表H08031集中监控系统检验W155表W15532MCU 设备单机H081表H08133视频会议终端H082表H08234视频会议系统功能测试H083表H0835.3.9 配网工程质量控制点序号质量控制点控制方式及编号WHS 表格编号表H084-1 1架空线路土建工程H084表H084-2表H084-3表W156-1 2架空线路安装工程W156表W156-2表W156-3 3户外电气设备安装工程W157表W1574电缆线路土建工程H085表H085-1表H085-2表H085-3表H085-5表H085-6表H085-7 5电缆线路安装工程S056表S056-1表S056-2表H086-1表H086-2表H086-3 6配电房土建工程H086表H086-4表H086-5表H086-6表H086-7表H086-8表W158-1 7配电房电气设备安装工程W158表W158-2表W158-3表H087-1 8箱式变电站土建工程H087表H087-2表H087-3 9箱式变电站安装工程W159表W159表H088-1 10台架式变压器土建工程H088表H088-2表H088-3表W160-1 11台架式变压器安装工程W160表W160-2表W160-3表H089-1表H089-2表H089-3 12低压台区土建工程H089表H089-4表H089-5表H089-6表H089-7表W161-1 13低压台区安装工程W161表W161-2表W161-3表W161-4 14通信安装工程W162表W162-1表W162-2 15配网自动化安装工程W163表W163表W164-1 16电气试验W164表W164-2表W164-35.3.10 物资到货验收质量控制点序号质量控制点控制方式及编号WHS 表格编号1到货验收检查W165表W1652开箱验收W166表W1663物资缺陷处理H090表H090-1表H090-2。
送变电工程(质量检验及评定划分)及(WHS质量控制点设置划分)
送变电工程验评划分及WHS质量控制划分
说明：
1、本表是将《110kV～500kV送变电工程质量检验及评定标准》及《基建工程质量控制作业标准(WHS)（电气安装专业质量WHS控制点设置表）》两个划分表格合在一起。
2、如要项目工程中没有部分本表内容，可以删除（如删除一个单位工程或一个分部工程）。
3、本表可以检查施工单位是否按这个标准划分（施工单位报审时的验证标划分及WHS点划分）。
4、表内的所列表格可以到这两个标准里找到，并对应同时使用。
5、各分项的验证表及WHS点表应是实时使用（资料与施工同步），同时要将《2011版的监理表式》内的报审表对应使用（督促施工单位报A28、D03～D07，监理项目部报D06～D07）。
6、土建通用部分表格内有部分分项编制，是因这部分分项不会出现工程里面。
7、如有问题，请用书面文件反馈至工程室。
1
土建部分
2
3
5
6
7
8
9
10
11
12
13
14
16
17
19
20
21
22
23
24
25
26
28
29
30
31
32
35
土沟
土沟
36
37
38
39
40
41
43
44
45
质量通用验收及评定范围表（土建）
46
47
48
49
50。
电气工程质量控制点及控制措施
电气工程质量控制点及控制措施一、引言电气工程是现代建造中不可或者缺的一部份，质量控制对于保证电气设备的安全运行至关重要。
本文将详细介绍电气工程质量控制的关键控制点以及相应的控制措施。
二、质量控制点1. 设计阶段在电气工程的设计阶段，质量控制点主要包括以下几个方面：- 设计规范：确保设计符合国家和行业相关的电气工程设计规范，如国家标准、行业标准等。
- 设计图纸：确保设计图纸准确无误，包括电气布置图、接线图、电气装置图等。
- 设备选型：选择符合要求的电气设备，包括电缆、开关、插座等，并确保其质量合格。
- 设计计算：进行电气负荷计算、路线计算等，确保设计满足实际使用需求。
2. 施工阶段在电气工程的施工阶段，质量控制点主要包括以下几个方面：- 材料验收：对电气材料进行验收，包括电缆、开关、插座等，确保其质量符合要求。
- 施工图纸：施工过程中，要按照设计图纸进行施工，确保施工符合设计要求。
- 电缆敷设：确保电缆敷设的路径合理，避免电缆的过度弯曲或者受到外力损坏。
- 接线质量：确保电气设备的接线质量良好，接线坚固、接触良好，避免接线松动或者接触不良。
- 接地系统：确保接地系统的质量良好，接地电阻符合要求，确保人身安全。
3. 装饰阶段在电气工程的装饰阶段，质量控制点主要包括以下几个方面：- 照明系统：确保照明设备的安装位置合理，照明光源符合要求，照明效果良好。
- 插座安装：确保插座的位置合理，插座的安装符合规范，避免插座使用不便或者安全隐患。
- 开关安装：确保开关的位置合理，开关的安装坚固可靠，操作灵便方便。
- 配电箱：确保配电箱的安装位置合理，配电箱内部的接线整齐、坚固，避免电路短路或者火灾等安全问题。
三、控制措施1. 质量管理体系建立健全的质量管理体系，包括制定相关质量管理文件、明确质量管理责任、开展质量培训等，以确保质量控制的有效实施。
2. 质量检查定期进行质量检查，包括对设计图纸、施工过程、安装质量等进行抽查，及时发现和纠正存在的问题。
(完整word版)配网专业控制标准WHS表
5.5.7配网专业质量WHS控制点设置表项目名称：10kV开关站及配电房土建（W）编号：PD06项目名称：基础及隐蔽工程 (H) 编号：PD07项目名称：10kV/0.4 kV箱变、电缆分支箱安装(W)编号：PD085.7.1 工程质量WHS控制记录表的编制及使用说明5.7.1.1 W记录表（见证点记录表）编号前控W为前控见证记录表、编号 BTW 为变电土建工程、BDW为电气安装工程、XLW为架空送电线路工程、 DLW为高压电缆线路工程、SYW为变电试验、PDW为配网工程的见证记录表，序号与工程检查同步。
W 质量控制记录表为质量见证点通用检查记录表，前控项目、土建专业检验批、电气安装专业分项工程、电气试验专业、线路专业子分部检查项目，在同时进行多项同类项工程质量检查时，可合并使用1张W质量控制记录表记录。
文件见证中如果存在审批文件或者签字确认文件，可以不再形成W记录。
检查范围按工程质量控制点设置表、工程质量控制标准及检查方式。
记录表编号按专业检查同步排序。
业主、监理、施工项目部采用巡视检查、文件检查方式见证工程质量。
文件检查R检查方式：业主、监理项目部依据国家及行业有关法律法规、标准规范和设计文件，对施工单位报审的材料出厂质保资料、材料见证送检报告、隐蔽工程验收记录、试验报告等工程质量文件进行检查并签署审核意见。
5.7.1.2 H记录表（停工待检点记录表）编号前控H为前控停工待检点记录表、BTH为变电土建工程、BDH为电气安装工程、XLH为架空送电线路工程、 DLH为高压电缆线路工程、PDH为配网工程停工待检点记录表，序号与工程检查同步。
H质量控制记录表为工程质量停工待检点通用检查表，记录表编号按专业检查同步排序，每个控制点使用1张H质量控制记录表记录。
如：线路基础混凝土浇筑前基础坑深、基坑土质、基础坑底板尺寸H点，可合并1张记录表。
5.7.1.3 S记录表（旁站点记录表）编号 BTS为变电土建工程、BDS为电气安装工程、XLS为架空送电线路工程、 DLS为高压电缆线路工程、PDS为配网工程旁站点记录表，序号与工程检查同步。
电气工程质量控制点及控制措施
电气工程质量控制点及控制措施电气工程是现代建筑中不可或缺的一部分，其质量直接关系到建筑物的安全和可靠性。
为了确保电气工程的质量，需要在施工过程中严格控制各个环节。
本文将从电气工程的质量控制点和相应的控制措施进行详细介绍。
一、设计阶段的质量控制点及控制措施1.1 确保设计符合相关标准和规范- 设计人员应该熟悉国家和行业相关的标准和规范，确保设计方案符合要求。
- 设计方案应该经过专业审核，确保设计的合理性和可行性。
- 设计方案应该考虑到电气设备的选型和布置，以及线路的敷设和连接方式。
1.2 确保设计符合实际需求- 设计人员应该充分了解建筑物的功能和使用需求，设计方案应该满足实际需求。
- 设计方案应该考虑到建筑物的未来扩建和改造需求，保留必要的预留接口和空间。
- 设计方案应该考虑到电气设备的可维护性和可操作性，方便后期的维护和管理。
1.3 确保设计方案的经济性和可行性- 设计方案应该考虑到成本因素，尽量减少投资和运营成本。
- 设计方案应该考虑到施工周期和工期要求，保证施工的顺利进行。
- 设计方案应该考虑到环保和能源节约要求，促进可持续发展。
二、施工阶段的质量控制点及控制措施2.1 严格控制材料和设备的质量- 施工单位应该选择正规的供应商和生产厂家，确保材料和设备的质量可靠。
- 施工单位应该对进场的材料和设备进行检验和验收，不合格品应该及时退换。
- 施工单位应该对材料和设备的使用和保管进行管理，避免损坏和浪费。
2.2 严格控制施工工艺和方法- 施工单位应该按照设计方案和施工图纸进行施工，确保施工的准确性和规范性。
- 施工单位应该对施工现场进行管理和监督，保证施工的安全和质量。
- 施工单位应该对施工人员进行培训和考核，提高施工技术和素质。
2.3 严格控制施工进度和质量- 施工单位应该制定详细的施工计划和进度表，按时完成各项工程。
- 施工单位应该对施工过程进行检查和验收，确保施工质量符合要求。
- 施工单位应该及时处理施工中出现的问题和质量缺陷，保证工程的顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
01
站用变压器安装
1
01
干式站用变压器安装
1
BD29
02
站用低压配电装置安装
3
01
低压配电盘安装
1
BD16
02
硬母线安装
1
BD13
03
二次回路检查及接线
1
BD18
03
站用低压配电装置带电试运行
1
06
无功补偿装置安装
10
01
干式电抗器安装
3
01
干式电抗器安装
1
BD26
02
硬母线安装
1
BD13
03
引下线及设备连线安装
1
BD41
08
全站防雷及接地装置安装
1
2
01
避雷针及引下线安装
1
01
避雷针及引下线安装
1
BD42
02
接地装置安装
1
1
01
屋外接地装置安装
1
BD43
02
屋接地装置安装
1
BD44
电气试验、调试专业质量WHS控制点设置表
序号
质量控制项目划分
控制点统计
控制标准编号
W
H
S
1
电力变压器试验
1
SY01
2
电抗器及消弧线圈试验
1
BD12
02
电容器组安装
5
01
电容器组安装
1
BD32
02
放电线圈安装
1
BD33
03
接地隔离开关安装
1
BD06
04
硬母线安装
1
BD13
05
引下线及设备连线安装
1
BD12
03
网栏安装
1
01
网栏安装检查
1
BD31
04
电容器组带电试运行
1
07
全站电缆施工
8
01
电缆管配制及敷设
1
01
电缆管配制及敷设
1
BD34
1
SY02
3
互感器试验
1
SY03
4
真空断路器试验
1
SY04
5
六氟化硫断路器试验
1
SY05
6
六氟化硫封闭式组合电器试验
1
SY06
7
隔离开关、负荷开关及高压熔断器试验
1
SY07
8
套管试验
1
SY08
9
悬式绝缘子和支柱绝缘子试验
1
SY09
10
线路及电力电缆试验
1
SY10
11
电容器试验
1
SY11
12
避雷器试验
1
BD05
02
主变压器系统附属设备安装
9
01
中性点隔离开关安装
1
BD06
02
中性点电流互感器安装
1
BD07
03
中性点避雷器安装
1
BD08
04
支柱绝缘子安装
1
BD09
05
中性点母线安装
1
BD11
1
BD12
06
中性点消弧线圈安装
1
BD14
07
就地控制柜及端子箱安装
1
BD15
08
二次回路检查及接线
1
BD18
电气安装专业质量WHS控制点设置表
工程编号
质量控制项目划分
控制点统计
控制表编号
单位工程
分部工程
分项工程
W
H
S
01
主变压器系统设备安装
10
2
2
01
主变压器安装
1
2
2
01
主变压器本体安装
1
BD01
ห้องสมุดไป่ตู้02
主变压器器身检查
1
BD02
03
主变压器附件安装
1
BD03
04
主变压器注油及密封试验
1
BD04
05
主变压器整体检查
5
01
35kV配电柜安装
4
01
配电柜安装
1
BD25
02
硬母线安装
1
BD13
03
真空断路器检查
1
BD23
04
二次回路检查及接线
1
BD18
02
5kV配电装置带电试运行
1
04
110kV AIS电器安装
8
1
01
110kV AIS电器检查安装
3
1
01
基础检查及设备支架安装
1
BD27
02
断路器检查安装
1
BD28
02
电缆支架安装
1
01
电缆支架安装
1
BD35
03
电缆敷设
2
01
电缆敷设
1
BD36
02
光缆敷设
1
BD36
04
电力电缆终端及中间接头制作
2
01
电力电缆终端制作安装
1
BD38
02
电力电缆中间接头制作安装
1
BD39
05
控制电缆终端制作安装
1
01
控制电缆终端制作安装
1
BD40
06
电缆防火与阻燃
1
01
电缆防火与阻燃
1
SY12
13
接地装置试验
1
SY13
14
绝缘油和SF6气体试验
1
SY14
15
继电保护及二次回路调试
1
TD01
03
电压互感器、避雷器安装
1
BD07
1
BD08
04
隔离开关检查安装
1
BD06
02
软母线安装联接
2
01
引下线及设备连线安装
1
BD12
02
悬式绝缘子串安装
1
BD10
03
控制柜及端子箱安装
2
01
控制柜及端子箱安装
1
BD15
02
二次回路检查及接线
1
BD18
04
110kV AIS电器带电试运行
1
05
站用配电装置安装
03
主变压器带电试运行
1
02
保护、控制及直流设备安装
6
01
主控室、继电器室设备安装
3
01
控制屏、保护屏安装
1
BD16
02
整流逆变类盘柜安装
1
BD17
03
二次回路检查及接线
1
BD18
02
蓄电池组安装
3
01
蓄电池台架安装
1
BD19
02
蓄电池安装
1
BD20
03
蓄电池充、放电
1
BD21
03
35kV配电装置安装
