注浆设计计算
后注浆水泥用量计算公式
后注浆水泥用量计算公式摘要：1.引言2.后注浆水泥用量计算公式3.公式中的参数及其含义4.公式应用实例5.结论正文：【引言】在我国的建筑工程中，地基注浆技术被广泛应用。
地基注浆能够提高地基的承载能力、改善地基土的物理力学性能，从而确保建筑物的安全稳定。
在后注浆过程中，水泥用量的计算是一个关键环节。
本文将介绍一种后注浆水泥用量计算公式，并以实际工程为例，详细说明公式的应用。
【后注浆水泥用量计算公式】后注浆水泥用量计算公式如下：水泥用量（kg）= 注浆孔数量× 注浆孔间距× 注浆孔直径× 注浆深度× 注浆密度× 水泥强度修正系数其中，注浆孔数量、注浆孔间距、注浆孔直径、注浆深度和注浆密度为已知参数，水泥强度修正系数需根据工程实际情况和设计要求进行取值。
【公式中的参数及其含义】1.注浆孔数量：指在一定范围内布置的注浆孔的数量。
2.注浆孔间距：指注浆孔之间的距离。
3.注浆孔直径：指注浆孔的直径。
4.注浆深度：指注浆孔的深度。
5.注浆密度：指注浆材料的密度。
6.水泥强度修正系数：根据工程实际情况和设计要求进行取值，一般取1.2-1.5。
【公式应用实例】例如，某工程项目中，注浆孔间距为2米，注浆孔直径为100毫米，注浆孔深度为15米，注浆密度为1.5吨/立方米，设计要求水泥强度为C30。
根据公式计算，水泥用量为：水泥用量（kg）= 100（注浆孔数量）× 2（注浆孔间距）× 0.01（注浆孔直径）× 15（注浆深度）× 1.5（注浆密度）× 1.3（水泥强度修正系数）= 45000（kg）【结论】地基注浆水泥用量计算公式为工程建设提供了实用的参考依据。
在实际工程中，根据地质条件、工程设计要求和实际测量数据，工程师可以灵活运用公式，合理计算水泥用量，为地基注浆工程提供科学指导。
高楼、小管线、锚桩注浆量计算公式
高楼、小管线、锚桩注浆量计算公式引言在高楼建筑、小管线以及锚桩工程中，计算注浆量是至关重要的。
正确的注浆量计算可以确保工程的稳定性和安全性。
本文将介绍一些常用的计算公式，供工程师和设计师参考。
1. 高楼注浆量计算公式首先，我们将介绍高楼注浆量的计算公式。
高楼建筑往往需要注浆来增强地基的承载能力和稳定性。
以下是高楼注浆量计算公式：注浆量 = (地基面积 ×注浆厚度) / 注浆孔密度其中，- 地基面积是指高楼建筑的地基面积，单位为平方米。
- 注浆厚度是指注浆层的厚度，单位为米。
- 注浆孔密度是指每平方米地基上需要注浆孔的数量。
通过使用上述公式，工程师可以计算出高楼注浆所需的量，并据此采购注浆材料。
2. 小管线注浆量计算公式其次，我们将介绍小管线注浆量的计算公式。
小管线在地下工程中使用广泛，注浆可用于填补管道周围的空隙，增加管道的稳定性。
以下是小管线注浆量计算公式：注浆量 = 管道长度 × (管道外径 - 管道内径) ×注浆浓度其中，- 管道长度是指小管线的长度，单位为米。
- 管道外径和管道内径是指管道的外径和内径，单位为米。
- 注浆浓度是指注浆材料中固体成分的浓度。
通过使用上述公式，工程师可以计算出小管线注浆所需的量，并有针对性地进行施工。
3. 锚桩注浆量计算公式最后，我们将介绍锚桩注浆量的计算公式。
锚桩常用于增加土壤或岩石的抗拉强度。
以下是锚桩注浆量计算公式：注浆量 = 锚桩长度 ×注浆孔直径 ×注浆密度其中，- 锚桩长度是指锚桩的长度，单位为米。
- 注浆孔直径是指锚桩孔的直径，单位为米。
- 注浆密度是指注浆材料的密度。
通过使用上述公式，工程师可以计算出锚桩注浆所需的量，并合理安排施工工艺。
结论在高楼、小管线和锚桩工程中，正确计算注浆量是关键步骤。
通过使用上述公式，工程师可以根据实际情况计算出合理的注浆量，并确保施工的稳定性和安全性。
这些计算公式为工程师和设计师提供了便利，帮助他们在工程实践中取得成功。

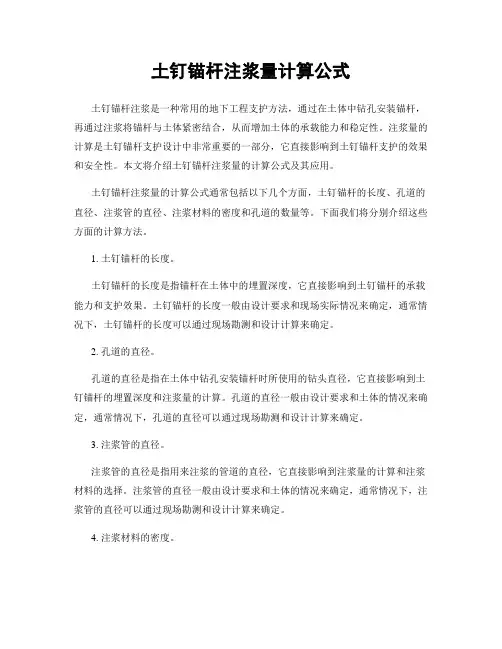

土钉锚杆注浆量计算公式
土钉锚杆注浆量计算公式土钉锚杆注浆是一种常用的地下工程支护方法，通过在土体中钻孔安装锚杆，再通过注浆将锚杆与土体紧密结合，从而增加土体的承载能力和稳定性。
注浆量的计算是土钉锚杆支护设计中非常重要的一部分，它直接影响到土钉锚杆支护的效果和安全性。
本文将介绍土钉锚杆注浆量的计算公式及其应用。
土钉锚杆注浆量的计算公式通常包括以下几个方面，土钉锚杆的长度、孔道的直径、注浆管的直径、注浆材料的密度和孔道的数量等。
下面我们将分别介绍这些方面的计算方法。
1. 土钉锚杆的长度。
土钉锚杆的长度是指锚杆在土体中的埋置深度，它直接影响到土钉锚杆的承载能力和支护效果。
土钉锚杆的长度一般由设计要求和现场实际情况来确定，通常情况下，土钉锚杆的长度可以通过现场勘测和设计计算来确定。
2. 孔道的直径。
孔道的直径是指在土体中钻孔安装锚杆时所使用的钻头直径，它直接影响到土钉锚杆的埋置深度和注浆量的计算。
孔道的直径一般由设计要求和土体的情况来确定，通常情况下，孔道的直径可以通过现场勘测和设计计算来确定。
3. 注浆管的直径。
注浆管的直径是指用来注浆的管道的直径，它直接影响到注浆量的计算和注浆材料的选择。
注浆管的直径一般由设计要求和土体的情况来确定，通常情况下，注浆管的直径可以通过现场勘测和设计计算来确定。
4. 注浆材料的密度。
注浆材料的密度是指用来注浆的材料的密度，它直接影响到注浆量的计算和注浆材料的选择。
注浆材料的密度一般由设计要求和注浆材料的性能来确定，通常情况下，注浆材料的密度可以通过现场试验和设计计算来确定。
5. 孔道的数量。
孔道的数量是指在土体中钻孔安装锚杆时所使用的孔道的数量，它直接影响到土钉锚杆的埋置深度和注浆量的计算。
孔道的数量一般由设计要求和土体的情况来确定，通常情况下，孔道的数量可以通过现场勘测和设计计算来确定。
通过以上几个方面的计算，我们可以得到土钉锚杆注浆量的计算公式如下：注浆量 = π (孔道直径/2)^2 土钉锚杆长度孔道数量注浆材料密度。
基坑注浆计算公式
基坑注浆计算公式基坑注浆是指在基坑开挖过程中，为了保证基坑周边土体的稳定性和防止地下水渗透，采用注浆技术对基坑周边土体进行加固和防水处理的一种方法。
在进行基坑注浆工程时，需要进行一定的计算和设计，以确保注浆效果和施工质量。
下面将介绍一些基坑注浆计算公式及其应用。
1. 基坑注浆灌浆量计算。
基坑注浆灌浆量的计算是基坑注浆工程设计的重要内容之一。
灌浆量的大小直接影响到基坑注浆的效果和成本。
一般来说，基坑注浆灌浆量的计算公式如下：V = A × H × C。
其中，V为注浆灌浆量，单位为立方米；A为基坑周边土体的面积，单位为平方米；H为注浆深度，单位为米；C为注浆系数，为无量纲数值。
2. 基坑注浆浆液配比计算。
基坑注浆浆液配比的计算是基坑注浆工程设计的另一重要内容。
浆液配比的合理与否直接关系到注浆效果和工程质量。
一般来说，浆液配比的计算公式如下：W = (C1 × V1 + C2 × V2 + ... + Cn × Vn) / V。
其中，W为浆液配比，为无量纲数值；C1、C2、...、Cn为各种原料的浓度，单位为百分比；V1、V2、...、Vn为各种原料的用量，单位为升；V为浆液总量，单位为升。
3. 基坑注浆浆液密度计算。
基坑注浆浆液密度的计算是基坑注浆工程设计的又一重要内容。
浆液密度的大小直接关系到注浆效果和施工难度。
一般来说，浆液密度的计算公式如下：ρ = (m1 ×ρ1 + m2 ×ρ2 + ... + mn ×ρn) / V。
其中，ρ为浆液密度，单位为千克/立方米；m1、m2、...、mn为各种原料的质量，单位为千克；ρ1、ρ2、...、ρn为各种原料的密度，单位为千克/立方米；V为浆液总量，单位为立方米。
4. 基坑注浆施工成本计算。
基坑注浆施工成本的计算是基坑注浆工程设计的最后一个重要内容。
施工成本的大小直接关系到工程的经济性和可行性。
主动注浆压力计算公式
主动注浆压力计算公式引言。
主动注浆是一种常用的地下工程加固方法，通过将浆液注入地下岩土层，可以提高其强度和稳定性。
在进行主动注浆工程时，需要对注浆压力进行准确的计算，以保证施工的安全和有效性。
本文将介绍主动注浆压力的计算公式及其应用。
主动注浆压力计算公式。
主动注浆压力的计算需要考虑多个因素，包括地下岩土层的性质、注浆管道的长度和直径、注浆浆液的流动性能等。
通常情况下，可以使用以下的主动注浆压力计算公式：P = (π D^2 L ρ g) / (4 A)。
其中，P为注浆压力（Pa），π为圆周率（约3.14），D为注浆管道的直径（m），L为注浆管道的长度（m），ρ为注浆浆液的密度（kg/m³），g为重力加速度（m/s²），A为注浆管道的截面积（m²）。
以上公式可以通过测量和计算得到各项参数的数值，从而得到主动注浆压力的准确数值。
需要注意的是，实际施工中还需要考虑到地下岩土层的情况、注浆管道的布置方式等因素，以对计算结果进行修正和调整。
主动注浆压力计算公式的应用。
主动注浆压力计算公式可以应用于地下工程中的主动注浆施工过程中。
在实际施工中，施工人员可以根据地下岩土层的情况和注浆管道的布置方式，计算出注浆所需的压力，从而选择合适的注浆设备和浆液参数，以保证施工的安全和有效性。
此外，主动注浆压力计算公式还可以应用于工程设计和施工方案的制定中。
在进行地下工程设计时，工程师可以根据地下岩土层的情况和工程要求，计算出注浆所需的压力，从而确定注浆设备和浆液参数的选择，以保证工程的安全和可靠性。
在制定施工方案时，施工单位可以根据计算出的注浆压力，确定施工工艺和施工步骤，以保证施工的顺利进行。
结论。
主动注浆压力计算公式是地下工程中主动注浆施工的重要工具，可以帮助施工人员和工程师计算出注浆所需的压力，从而选择合适的注浆设备和浆液参数。
在实际施工和工程设计中，应用该公式可以保证施工的安全和有效性，是地下工程施工中不可或缺的工具。

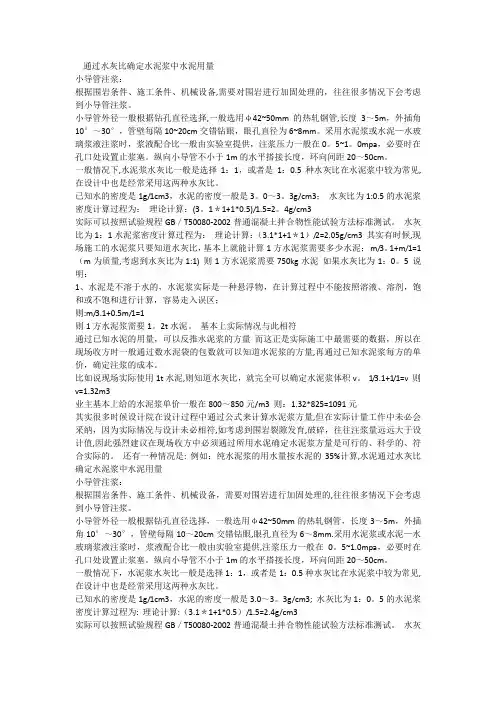

注浆量计算
通过水灰比确定水泥浆中水泥用量小导管注浆：根据围岩条件、施工条件、机械设备,需要对围岩进行加固处理的，往往很多情况下会考虑到小导管注浆。
小导管外径一般根据钻孔直径选择,一般选用φ42~50mm的热轧钢管,长度3～5m，外插角10°～30°，管壁每隔10~20cm交错钻眼，眼孔直径为6~8mm。
采用水泥浆或水泥—水玻璃浆液注浆时，浆液配合比一般由实验室提供，注浆压力一般在0。
5~1。
0mpa，必要时在孔口处设置止浆塞。
纵向小导管不小于1m的水平搭接长度，环向间距20～50cm。
一般情况下,水泥浆水灰比一般是选择1：1，或者是1：0.5种水灰比在水泥浆中较为常见,在设计中也是经常采用这两种水灰比。
已知水的密度是1g/1cm3，水泥的密度一般是3。
0～3。
3g/cm3；水灰比为1:0.5的水泥浆密度计算过程为：理论计算：(3。
1＊1+1*0.5)/1.5=2。
4g/cm3实际可以按照试验规程GB／T50080-2002普通混凝土拌合物性能试验方法标准测试。
水灰比为1：1水泥浆密度计算过程为：理论计算：（3.1*1+1＊1）/2=2.05g/cm3 其实有时候,现场施工的水泥浆只要知道水灰比，基本上就能计算1方水泥浆需要多少水泥； m/3。
1+m/1=1（m为质量,考虑到水灰比为1:1) 则1方水泥浆需要750kg水泥如果水灰比为1：0。
5 说明：1、水泥是不溶于水的，水泥浆实际是一种悬浮物，在计算过程中不能按照溶液、溶剂，饱和或不饱和进行计算，容易走入误区；则:m/3.1+0.5m/1=1则1方水泥浆需要1。
2t水泥。
基本上实际情况与此相符通过已知水泥的用量，可以反推水泥浆的方量而这正是实际施工中最需要的数据，所以在现场收方时一般通过数水泥袋的包数就可以知道水泥浆的方量,再通过已知水泥浆每方的单价，确定注浆的成本。
比如说现场实际使用1t水泥,则知道水灰比，就完全可以确定水泥浆体积v。
导管、注浆项目计量规则
导管、注浆项目计量规则
1.封闭掌子面及临时仰拱的喷射混凝土按按设计图示断面面积加图纸或定额规定的超挖量乘以厚度计算。
2.袖阀管注浆、普通土体加固注浆（所有部位）工程量按设计图示注浆加固土体体积计算，注浆量以设计注浆量计算，施工图中未明确标注的，按照业主相关要求计算。
3.超前支护注浆、管棚加固注浆、自进式锚管加固注浆量以设计注浆量计算，施工图中未明确标注的，按照按照业主相关要求计算。
4.初支背后注浆、二衬背后注浆按隧道延长米计算，初支背后注浆：保证初支背后回填密实，Q=0.02Lβ（L为注浆范围弧长，β为浆液消耗系数取1.1）；二衬背后注浆：保证初支与二衬间密实，Q=0.01Lβ（L为注浆范围弧长，β为浆液消耗系数取1.5）。
5.注意风险源加固注浆与暗挖隧道超前注浆是否重复，重复量应予扣除。
6.临时支护喷射钢筋混凝土的拆除，均应钢筋考虑残值回收费用，残值按照钢材价格的25%考虑。
7.暗挖工程的型钢及钢管支撑，如其表面喷射混凝土则按临时型钢格栅套用定额，不喷射混凝土，按实际发生数量一次性摊销计算。
后注浆钻孔灌注桩计算书
后注浆钻孔灌注桩计算书一、设计参数1.1土层参数钻孔灌注桩所在区域的土层为黏土，根据地质勘察报告，确定了不同深度的土层参数如下：-从地面到钻孔深度10m为黏土，黏聚力C=20kPa，内摩擦角φ=26°；-从钻孔深度10m到20m为黏土，黏聚力C=25kPa，内摩擦角φ=28°；-从钻孔深度20m以下为黏土，黏聚力C=30kPa，内摩擦角φ=30°；1.2桩身参数选择钻孔灌注桩的直径为1m，根据设计规范，假设桩顶处的轴向力为P=1000kN，长度为L=25m，单桩承载力为Qd=2000kN。
1.3注浆压力根据设计要求，采用注浆灌注施工技术，注浆压力为Pc=1.5MPa。
二、计算过程2.1计算桩端阻力根据设计规范，可以采用Schmertmann方法计算桩端阻力。
在黏土层内，采用下面的公式计算桩端摩阻力：qf = Nc * γ * A * (1+0.2*df) * Nq * Nγ其中，qf为桩基底摩阻力，Nc为承载力修正系数，γ为土块重度，A为桩截面积，df为孔壁摩阻系数，Nq为击土修正系数，Nγ为地震修正系数。
根据地质勘察报告，根据不同深度确定相应的土层参数和修正系数进行计算。
计算得到的桩基底摩阻力为：-在10m深度：qf = 20 * 10 * 1 * (1+0.2*1) * 26 * 1 =13520kN-在20m深度：qf = 25 * 10 * 1 * (1+0.2*2) * 28 * 1 = 39200kN-在20m以下深度：qf = 30 * 10 * 1 * (1+0.2*3) * 30 * 1 = 54000kN2.2计算桩侧阻力根据设计规范，可以采用桩侧阻力计算方法计算桩侧阻力。
在桩侧边界处，桩身周围土体的侧摩阻力可以使用下面的公式计算：qs = γ * A * (1+0.2*df) * β * Nq * Nγ其中，qs为桩侧摩阻力，β为侧摩阻系数，其他参数与前面的计算相同。
岩溶注浆工程量计算
前言岩溶地质现象一直是人们研究的对象，对其的发育过程及形态特征已经有深刻的认识，路基中的岩溶一直是路基长期稳定的重大隐患，文章对路基岩溶病害的常见类型和注浆加固治理方法进行了分析。
1 路基岩溶病害常见类型主要包括以下几种情况[1]1.1 由于地下洞穴顶板的坍塌，或因溶洞内充填物被地下水的运动所带走，使位于其上的路基发生塌陷、下沉或开裂。
1.2 较大的石芽石形成的地基局部不均匀，易使路基产生差异变形，且石芽周围充填软塑红粘土，影响路基的设计与施工。
1.3 雨季落水洞难以及时下排水石，易在洼地、槽谷等形成积水区，从而影响路基的稳定性。
由于地下岩溶水的活动或因地面水的排泄不畅，而导致路基基底冒水、水淹路基、水冲路基等病害。
1.4 漏斗使地面呈凹陷状，其内土质疏松，填筑路基后，易引起进一步塌陷。
2 注浆方法的分类目前土体注浆方法按常规可分为两大类，即静压注浆法和高压喷射注浆法[2-3]2.1 静压注浆法静压注浆法是利用液压、气压和电化学的原理，通过注浆管将能强力固化的浆液注入地层中，浆液以充填、渗透、挤密和劈裂等方式，挤走土颗粒或岩石裂隙中的水分和空气后占据其位置，浆液固结后将原来松散的土粒或裂隙胶结成一个整体，从而改变岩土体的物理力学性质。
静压注浆法适用土质范围：中粗砂及砂砾石，破碎岩石与卵砾石，软粘土和湿陷性黄土。
2.2 高压喷射注浆法高压喷射注浆法是利用高压射流切割原理，通过带有喷嘴的注浆管在土层的预定深度以高压设备使浆液或水成为20Mpa左右或更高的高压射流从喷嘴中喷射出来，冲击切割土体，当喷射流的动压超过土体结构强度时，土粒便从土体中剥离。
一部分细小的颗粒随浆液冒出地面，其余土粒在喷射流的冲击力、离心力和重力的作用下，与浆液搅拌混合，并按一定的浆土比例和质量大小有规律的重新排列，浆液凝固后，便在土中形成一个固结体。
固结体是浆液与土以半置换或全置换的方式凝固而成的。
高压喷射注浆法适用土质范围为砂类土、粘性土、湿陷性黄土和淤泥。
注浆加固的浆料配比表设计
注浆加固的浆料配比表设计
（最新版）
目录
1.桥梁加固灌浆料配比计算的重要性
2.灌浆材料的水量和比重
3.严格控制水灰和外加剂的比例
4.注浆加固施工中应注意的事项
5.桥梁注浆加固工程量计算方法
正文
桥梁加固灌浆料配比计算是一项非常重要的工作，它直接影响到灌浆的强度和施工效果。
在计算配比时，需要考虑灌浆材料的水量和比重。
通常情况下，一包灌浆材料的水量约为 4.8gk 到 5.2kg，与水的比重约为1:0.12。
这取决于施工环境和施工要求。
在配料时，必须严格把握水灰和外加剂的比例，使灌浆强度更高。
灌浆施工需要注意以下事项：当灌浆材料初步凝固、超出许可范围、灌浆材料平均温度超过允许偏差值且 1 小时内不能调整到允许温度、浇筑过程中会出现大雨或暴雨时，应暂停施工。
对于桥梁注浆加固工程量计算，可以采用以下方法：首先，根据设计图纸和施工方案，确定注浆区域和注浆孔的数量；其次，根据注浆孔的数量和深度，计算注浆材料的总量；最后，根据施工要求和灌浆材料的性能，计算出灌浆施工所需的时间。
总之，桥梁加固灌浆料配比计算和注浆加固施工是一项复杂而重要的工作，需要严格控制材料的配比和施工过程中的各种参数，才能保证灌浆的强度和施工效果。
第1页共1页。
灌注桩后注浆量计算公式
灌注桩后注浆量计算公式
1、钻孔混凝土灌注桩工程量计算
①成孔工程量：
1）钻孔桩：计量单位：m3
V=桩径截面积*成孔长度
V入岩增加=桩径截面积*入岩长度
成孔长度----自然地坪至设计桩底标高
入岩长度----实际进入岩石层的长度
2）冲孔桩：计量单位：m3
V砂粘土层=桩径截面积*砂粘土层长度
V碎卵石层=桩径截面积*碎卵石层长度
V岩石层=桩径截面积*岩石层长度
其中：砂粘土层长度+碎卵石层+岩石层长度=成孔长度
②成桩工程量：
计量单位：m3
V=桩径截面积*（设计桩长+加灌长度）
设计桩长----桩顶标高至桩底标高
加灌长度---按设计要求。
如无设计规定，桩长25m以内按0.5m；桩长35m以内按0.8m，桩长35m以上按1.2m。
③桩孔回填工程量：
计量单位：m3
V=桩径截面积*回填深度
回填深度=自然地坪至加灌长度顶面。
暗挖隧道注浆工程量计算
暗挖隧道注浆工程量计算暗挖隧道注浆工程量计算一、计算依据1、暗挖隧道设计图纸我单位上报相关初步方案后，设计单位对现场现场进行踏勘，并结合现场实际情况设计了相关暗挖施工图及规定了相关工艺，要求我单位严格按图进行施工。
暗挖隧道设计图纸中明确要求，初衬格栅（即支撑）距离为50cm，超前支护小导管为： L=2.25m，间距为300mm，隧道外扩2M范围内，沿隧道侧墙及拱顶设置及注浆，注浆种类为双液浆。
2、工程量现场确认单工程量现场确认单，根据现场实际情况，经施工单位、监理单位、业主单位三方现场确认，超前支护小导管为每榀格栅打设（格栅间距50cm），具体见工程量现场确认单确认数据。
工程量现场确认单第二页，第一条（4）款中：“0.5”为格栅距离。
（7）款中计算公式中“159”为格栅榀数。
工程量现场确认单第二页，第二条，（4）款、（7）款计算原则同上。
3、施工方案0+626—0+666段暗挖施施工方案中（第10页14行）及0+508—0+558段暗挖方案中第6页（倒数第7行）均对暗挖超前导管打设施工工艺进行了具体说明。
小导管长度方案为1.5M，原因为方案为我单位上报初步方案，后经设计单位进行详细设计，为保证安全施工，经业主单位、设计单位、施工单位三方确认按照小导管长度为2.25m进行施工（具体见设计图纸）。
4、相关规范文件根据《地铁暗挖隧道注浆施工技术规程》DBJ01-96-2004（具体见附件）中2.2.2条款相关要求，钢支撑（即暗挖隧道格栅）间距为50cm，为每个开挖循环注浆一次。
二、计算工程量计算公式：Q=πR2Lnαβn=0.41 α=0.8 β=1.11、1.8m*1.8m隧道注浆每延米隧道注浆量：（1）每延米隧道小导管长度：2*(3.14*2.4/2+1.2*2)/0.3*2.25=92.52m备注：“2”为每米两个循环；“(3.14*2.4/2+1.2*2)”为拱顶及侧墙长度；“0.3”为小导管间距；“2.25”为每根小导管长度（2）3.14*0.25*0.25*0.41*0.8*1.1*92.52=6.55m32、2.4m*2.4m隧道注浆每延米隧道注浆量：（1）每延米隧道小导管长度：L=2*(3.14*3/2+1.5*2)/0.3*2.25=115.65m备注：“2”为每米两个循环；“(3.14*3/2+1.5*2)”为拱顶及侧墙长度；“0.3”为小导管间距；“2.25”为每根小导管长度（2）3.14*0.25*0.25*0.41*0.8*1.1*115.65=8.188m3。
化学注浆工程量计算
化学注浆工程量计算摘要：一、化学注浆工程概述二、化学注浆工程量计算方法1.计算基础2.计算步骤3.计算注意事项三、工程量计算实例四、提高工程量计算效率的方法五、总结正文：【一、化学注浆工程概述】化学注浆工程是指利用化学浆液对工程建筑物、土壤、岩层等进行注浆加固或防渗的工程。
化学注浆工程广泛应用于隧道、地铁、桥梁、水利、能源等领域。
在进行化学注浆工程时，工程量的准确计算至关重要，它直接影响到工程的成本和进度。
【二、化学注浆工程量计算方法】1.计算基础化学注浆工程量计算的基础是设计图纸和相关资料。
设计图纸提供了工程的具体范围、结构形式、注浆材料等信息，相关资料包括工程所在地的地质条件、地下水位、气候条件等。
2.计算步骤（1）确定注浆范围：根据设计图纸、工程地质条件等，确定注浆范围，包括注浆孔的布置、孔深、孔径等。
（2）计算单孔注浆量：根据注浆孔的孔深、孔径和注浆材料的性质，计算单孔注浆量。
（3）计算总工程量：将单孔注浆量乘以注浆孔的数量，得到总工程量。
3.计算注意事项（1）注浆孔的布置要合理，既要满足工程需求，又要尽量减少不必要的浪费。
（2）计算单孔注浆量时，要充分考虑注浆材料的性质，如凝固时间、强度等。
（3）在计算总工程量时，要预留一定的工程余量，以应对施工中的不确定因素。
【三、工程量计算实例】以某隧道工程为例，根据设计图纸和相关资料，确定注浆范围为全长500米的隧道。
注浆孔布置为间距1米，孔深30米，孔径110毫米。
注浆材料为水泥浆，凝固时间为30分钟，强度为20MPa。
根据上述计算方法，可得：单孔注浆量= π×（孔径/2）×孔深= π×（110/2）×30 = 161250毫米注浆孔数量= 隧道全长/孔间距+ 1 = 500/1 + 1 = 501总工程量= 单孔注浆量×注浆孔数量= 161250×501 = 80562500毫米【四、提高工程量计算效率的方法】1.熟练掌握计算公式和计算方法，提高计算速度。
注浆站设计中关于管路压力损失计算 ：
关于管路压力损失计算现已知管径d=48mm ，流量Q=6.1m 3/h ，比重ρ=1.18～1.35t/m 3，浆液运动粘度υ=1.45×10-5m 2/s ，管道当量糙粒高度K=0.046。
A 、每米管路的沿程损失（1）管内浆液流速s m A Q v /94.0)045.0(785.036001.62=⨯⨯== 式中A-管径断面积，m 2；（2）判别管中浆液的流态管内雷诺数为31201045.1048.094.0Re 5=⨯⨯==-υvd 由王兴华导得的判别标准：①紊流光滑区：28.132.0Re 2000⎪⎭⎫ ⎝⎛≤<K d ②紊流过渡区：⎪⎭⎫ ⎝⎛≤<⎪⎭⎫ ⎝⎛K d K d 1000Re 32.028.1 ③紊流粗糙区：⎪⎭⎫ ⎝⎛>K d 1000Re 经验算：浆液处于紊流过渡区。
（3）由柯列勃洛克公式计算沿程阻力系数λ⎪⎪⎭⎫ ⎝⎛+-=λλRe 51.27.3lg 21d K 代入数据：⎪⎭⎫ ⎝⎛+⨯-=λλ312051.2487.3046.0lg 21 得λ=0.043（4）由达西公式计算每米管路的压力损失水柱米∙=⨯⨯⨯=∙=0.049.820.940.04810.043222g v d l h f λ B 、局部损失按照沿程损失的15%计算。
整个管路的能量损失等于各管段的能量损失和局部损失的总和。
C 、计算1、从地面注浆站到风井口的距离为160m ，故压力损失h1=160×0.04×1.15=7.4m(米〃水柱)2、从风井口到井底的垂距为608m ，压力损失h2=608×0.04×1.15=28(米〃水柱)3.风井井底到11131工作面胶带顺槽的距离为2430m ，压力损失 h3=2430×0.04×1.15= 111.8(米〃水柱)4.风井底到11131工作面胶带顺槽（-410m ）的正高差为115m ，压力损失 h4=115(米〃水柱)5.从地面注浆站到工作面（正差）的最大压力损失h=7.4+28+111.8+115=262.2(米〃水柱)=2622000Pa=2.62MPa6.从风井口到工作面的高差为493（米〃水柱）=4930000Pa=4.93MPaD 、有以上计算可知注浆泵压力：按照注浆终压13MPa 考虑，地面注浆泵压力=13.0+2.62-4.93=10.69MPa 。
灌注成桩后注浆
灌注成桩后注浆一`单桩注浆量的设计计算（以水泥质量计t）单桩注浆量的设计应根据桩径`桩长`桩端桩侧土层性质`单桩承载力增幅及是否复式注浆等因素确定，可按下式计算：Gc=αpd+αsnd式中αp`αs——分别为桩端`桩侧注浆经验系数，αp=1.5——1.8,αs=0.5——0.7;对于卵`砾石`中粗砂取较高值。
n——桩侧注浆断面数。
d——基桩设计直径。
Gc——注浆量，以水泥质量计(t)。
对独立单桩`桩距大于6d的群桩和群桩初始注浆的数根基桩的注浆量应按上述估算值乘以1.2的系数。
二`灌注成桩后注浆的工序设计和专项方案的形成—›注浆管的安装和预埋—›注水试验—›水泥浆压注—›竣工三`成桩后压浆原理1`桩底后压浆可以改善持力层条件，提高桩的承载力。
桩端压浆可以对桩底沉渣进行固结，并通过渗透`劈裂和挤密作用使桩端持力层在一定范围内形成浆液和土的结合体，从而改善持力层的物理力学性能，恢复和提高了持力层土层的强度。
2`桩端压浆可以大幅度提高桩侧摩阻力，桩端压浆在压力作用下，浆液从桩端沿桩侧向上，通过渗透，劈裂，充填，挤密和胶结作用，对桩周泥皮进行置换和空隙填充，在桩周形成肪脉石体，如同树根植入土中，从而使桩侧摩阻力大幅度提高。
3`桩端压浆可以改善持力层受力状态，桩端压浆通过渗透`劈裂`充填`挤密和胶结作用形成桩端扩大头增大了桩端受力面积，并且注浆可以对持力层进行加固并改善其受力状态。
四`注浆管的安装和预埋1`注浆管安装的根数桩径小于1200mm的应沿钢筋笼圆周对称安装2根；桩径大于1200mm小于2500mm的应沿钢筋笼圆周对称安装3根。
2`注浆管的固定。
将注浆管用绑扎或焊接的方式固定在钢筋笼加劲筋上，位置要准确，以便用直螺纹套筒连接压浆管。
对于非通长配筋，下部应该不少于2根和注浆管等长的钢筋组成的钢筋笼通底。
钢筋笼应沉放到底，不等悬空吊起，下放笼时不得撞笼`墩笼`扭笼。
3`压浆管的要求压浆管底端要低于钢筋笼20cm左右，且下端入持力层深度不小于10cm，避免浇筑桩身混凝土时堵塞压浆管。
路面注浆面积计算
路面注浆面积计算
路面注浆是加固公路、桥梁等基础设施的一种常用方法，它通过将浆液注入路面或地基的裂缝或空洞中，达到加固和防水的目的。
在进行路面注浆时，需要计算注浆面积，以便确定所需的浆液量和施工方案。
路面注浆面积的计算方法如下：
确定注浆区域：首先需要对需要进行注浆的区域进行确定，通常是根据路面或地基的裂缝、沉降等分布情况来进行划分。
测量注浆区域的尺寸：使用测量工具对注浆区域的长度、宽度和高度的进行测量，并记录数据。
计算注浆面积：根据测量得到的尺寸数据，计算出注浆区域的面积。
计算公式为：注浆面积 = 长度×宽度。
如果注浆区域是矩形或长方形，可以使用此公式进行计算。
考虑施工损耗：在实际施工过程中，可能会因为各种因素而造成浆液的损耗，因此在计算注浆面积时需要预留一定的损耗量。
通常情况下，损耗量占注浆面积的5%-10%左右。
确定最终注浆量：根据计算出的注浆面积和预留的损耗量，可以确定所需的浆液量。
计算公式为：浆液量 = 注浆面积×损耗量×每平方米所需的浆液量。
综上所述，路面注浆面积的计算需要综合考虑多个因素，包括注浆区域的确定、尺寸测量、计算方法和施工损耗等。
只有准确计算出注浆面积，才能确保施工的顺利进行和达到预期的加固效果。
