汽车电源系统故障分析
汽车故障排查车辆电气系统故障的可能原因和修复技巧
汽车故障排查车辆电气系统故障的可能原因和修复技巧汽车故障排查：车辆电气系统故障的可能原因和修复技巧在汽车使用过程中，电气系统故障是一种常见的问题。
当车辆的电气系统出现故障时，驾驶者常常感到无措，不知道如何解决。
本文将介绍车辆电气系统故障的可能原因，并提供一些修复技巧，帮助车主解决问题。
一、电瓶故障1. 电瓶正负极接触不良：当电瓶接触不良时，会导致车辆无法启动或者发动机转动缓慢。
此时，可以先检查电瓶正负极是否牢固连接，若连接不紧密，可重新紧固。
2. 电瓶老化损坏：电瓶经过长时间使用后会逐渐老化，导致电瓶性能下降。
车主可以使用电瓶测试仪检测电瓶电压和电流，若电瓶性能不达标，需要更换电瓶。
二、继电器故障1. 继电器线路断开：继电器线路断开会导致车辆的某些功能失效。
车主可以检查继电器线路是否断开，若断开需要重新连接或更换线路。
2. 继电器接触不良：继电器接触不良会导致车辆无法正常工作。
可以使用万用表测试继电器的通断情况，若接触不良，可以将继电器清洗或更换。
三、保险丝故障1. 保险丝熔断：车辆出现电器设备失灵或短路时，保险丝会熔断以保护电路安全。
车主可以检查保险丝是否熔断，若熔断需要更换保险丝。
2. 保险丝接触不良：保险丝接触不良会导致电路断开。
可以检查保险丝连接头是否松动，若松动需要重新连接。
四、电线故障1. 电线断裂：电线长时间使用后会出现老化断裂现象。
车主可以检查车辆各部位的电线是否断裂，若断裂需要重新接线。
2. 电线腐蚀：电线长时间暴露在潮湿环境下，容易发生腐蚀。
车主可以检查电线是否腐蚀，若腐蚀需要更换电线。
五、传感器故障1. 传感器线路故障：传感器线路接触不良或断开会使得传感器无法正常工作。
可以使用万用表测试传感器线路的通断情况，若线路故障需要重新连接或更换线路。
2. 传感器老化损坏：传感器长时间使用后会出现老化现象，导致其性能下降或失效。
车主可以使用专业仪器测试传感器的性能，若性能不良，需要更换传感器。
汽车电源系统故障分析

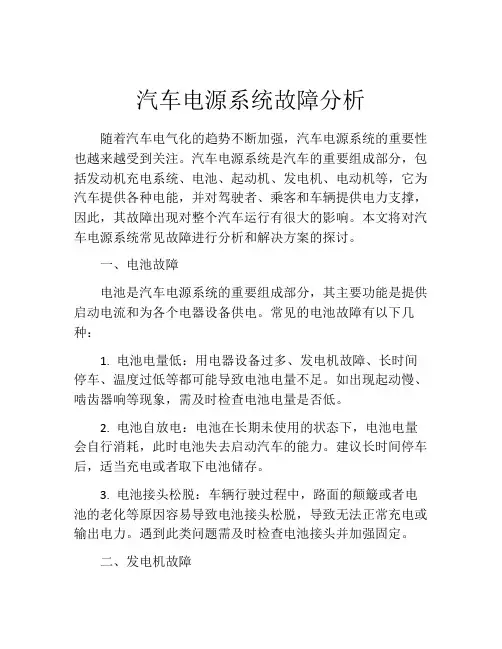

汽车电源系统故障分析随着汽车电气化的趋势不断加强，汽车电源系统的重要性也越来越受到关注。
汽车电源系统是汽车的重要组成部分，包括发动机充电系统、电池、起动机、发电机、电动机等，它为汽车提供各种电能，并对驾驶者、乘客和车辆提供电力支撑，因此，其故障出现对整个汽车运行有很大的影响。
本文将对汽车电源系统常见故障进行分析和解决方案的探讨。
一、电池故障电池是汽车电源系统的重要组成部分，其主要功能是提供启动电流和为各个电器设备供电。
常见的电池故障有以下几种：1. 电池电量低：用电器设备过多、发电机故障、长时间停车、温度过低等都可能导致电池电量不足。
如出现起动慢、啮齿器响等现象，需及时检查电池电量是否低。
2. 电池自放电：电池在长期未使用的状态下，电池电量会自行消耗，此时电池失去启动汽车的能力。
建议长时间停车后，适当充电或者取下电池储存。
3. 电池接头松脱：车辆行驶过程中，路面的颠簸或者电池的老化等原因容易导致电池接头松脱，导致无法正常充电或输出电力。
遇到此类问题需及时检查电池接头并加强固定。
二、发电机故障发电机是汽车电源系统中的重要组成部分，能够为电池充电以及为各种电器设备提供电能。
若遇到以下情况，可能是发电机故障所致：1. 电池电量持续减少：若汽车行驶一段时间后，电池电量持续减少，可能是发电机未正常工作所致。
2. 告警灯亮起：车辆行驶过程中，若发现车辆报警灯亮起，需要立即停车检查发电机是否正常运转。
3. 出现异响：若汽车行驶过程中出现发动机异响，可能是由于发电机轴承损坏或异物卡住而导致。
三、起动机故障起动机是汽车电源系统的关键组成部分之一，为汽车提供启动所需电力。
如果遇到以下情况，可能是起动机故障：1. 声音异常：当汽车起动时，若发现声音异常，可能是由于起动机零件损坏或转向不顺畅所导致。
2. 起动减弱：当你发动汽车时，发现启动咕嚕声或起动变得缓慢，就需要检查汽车的起动机。
3. 电机烧坏：在使用过程中，若起动达到一定次数或时间，可能会导致电机烧坏，需要更换起动机。
汽车电源系统常见故障诊断分析

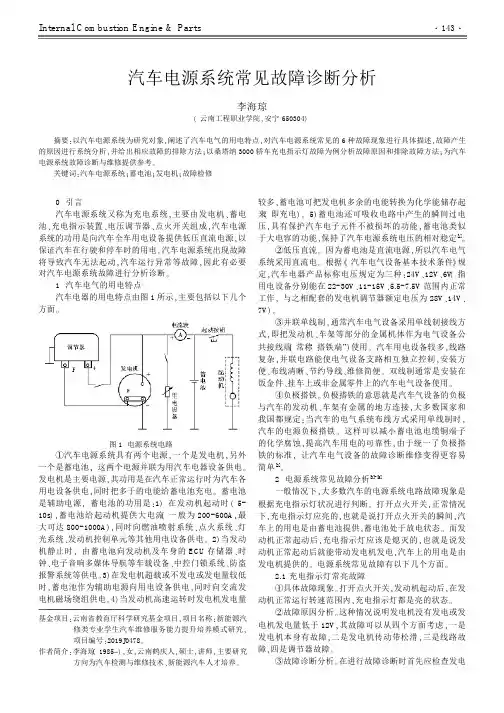

0引言汽车电源系统又称为充电系统,主要由发电机、蓄电池、充电指示装置、电压调节器、点火开关组成,汽车电源系统的功用是向汽车全车用电设备提供低压直流电源,以保证汽车在行驶和停车时的用电。
汽车电源系统出现故障将导致汽车无法起动,汽车运行异常等故障,因此有必要对汽车电源系统故障进行分析诊断。
1汽车电气的用电特点汽车电器的用电特点由图1所示,主要包括以下几个方面。
①汽车电源系统具有两个电源,一个是发电机,另外一个是蓄电池,这两个电源并联为用汽车电器设备供电。
发电机是主要电源,其功用是在汽车正常运行时为汽车各用电设备供电,同时把多于的电能给蓄电池充电。
蓄电池是辅助电源,蓄电池的功用是:1)在发动机起动时(5-10s ),蓄电池给起动机提供大电流(一般为200-600A ,最大可达800-1000A ),同时向燃油喷射系统、点火系统、灯光系统、发动机控制单元等其他用电设备供电。
2)当发动机静止时,由蓄电池向发动机及车身的E C U 存储器、时钟、电子音响多媒体导航等车载设备、中控门锁系统、防盗报警系统等供电。
3)在发电机超载或不发电或发电量较低时,蓄电池作为辅助电源向用电设备供电,同时向交流发电机磁场绕组供电。
4)当发动机高速运转时发电机发电量较多,蓄电池可把发电机多余的电能转换为化学能储存起来(即充电)。
5)蓄电池还可吸收电路中产生的瞬间过电压,具有保护汽车电子元件不被损坏的功能,蓄电池类似于大电容的功能,保持了汽车电源系统电压的相对稳定[1]。
②低压直流。
因为蓄电池是直流电源,所以汽车电气系统采用直流电。
根据《汽车电气设备基本技术条件》规定,汽车电器产品标称电压规定为三种:24V 、12V 、6V (指用电设备分别能在22-30V 、11-15V 、5.5-7.5V 范围内正常工作,与之相配套的发电机调节器额定电压为28V 、14V 、7V )。
③并联单线制。
通常汽车电气设备采用单线制接线方式,即把发动机、车架等部分的金属机体作为电气设备公共接线端(常称“搭铁端”)使用。
汽车电源系统快速排查故障分析
汽车电源系统快速排查故障分析摘要：本文叙述了四方面的问题：电源系电路分析、电源系常见的故障分析、电源系的典型故障诊断与排除、电源系故障快速排除案例。
电源系的故障难点一般都出在电路上，所以对电路的掌握和分析是排除电源系故障的基础。
关键词：电源系统；电路故障汽车的供电是由汽车电源系统来供应的，发动机的起动由蓄电池供电，发动机起动后整车电气设备由发电机发出的电进行供给，所以汽车电源系统是汽车的一个非常主要的系统。
汽车蓄电池和发电机是电源系统的主要部件，只有当电源系统的正常工作时才能保证整车的正常运行，对电源系统的正确使用和维护才能有效延长其使用寿命。
通过对汽车电源系统的故障检测和诊断的分析，理论与实践结合，通过对一些常见故障实例分析与维修，把电源系统常见故障达到熟练地排除。
1.电源系统电路分析1.1.电源系统的结构组成：由蓄电池、点火开关、保险丝、继电器、发电机、电缆线、连接用导线等组成。
1.3.电路分析：首先蓄电池正极与发电机的正极用电缆线连接，负极与发电机外壳连通，说明了两部件并联一起对汽车供电；第二条电路是蓄电池正极出来后经过点火开关控制，再分成二路走：一路是经过驾驶室仪表盘中的充电报警指示灯后再通到发电机电压调节器集成电路中，另一路是控制继电器工作，回到负极搭铁；第三条路线是蓄电池经过主保险后，再经过一分流保险通到电源系继电器供电给发电机集成电路工作的电源；第四和五条电路是没有通过开关和继电器直接给发电机集成电路供电的电源。
2.电源系统常见故障与分析汽车电源系主要由发电机和蓄电池及控制电路所组成，其故障出现在这两大主件的现象比较多，下面就此进行分析。
2.1.蓄电池故障：现象主要表现为起动机动力不足或无反应，原因可能出现在蓄电池正负极桩氧化致接触不良、蓄电池电量不足，蓄电池内部故障出现为电解液不足、极板硫化、活性物质脱落、自行放电、极板短路和栅架短路等，这些情况都将导致不能正常起动发动机。
对接触极桩氧化可采取清除氧化物使之连接良好，对电解液不足应采用及时补加蒸馏水，对一般的电量不足采取补充充电方法处理，但对于发生在蓄电池内部故障应采用去硫化充电等维修方法消除故障或报费处理。
汽车电源系统常见故障检修
汽车电源系统常见故障检修（一）、电源系统不充电故障的诊断排除1.故障现象起动发动机，充电指示灯仍然点亮，电源系统存在故障，发电机不能正常的给蓄电池充电。
2.故障原因(1)发电机故障①整流电路损坏。
②磁场电路故障：滑环脏污，电刷架变形使电刷卡住，电刷磨损过甚等。
③发电机磁场绕组或定子三相绕组有断路、短路或搭铁处。
(2)调节器故障①调节器调节电压过低。
②调节器损坏。
(3)其它故障①发电机连线断路。
②发电机驱动皮带打滑。
③充电指示灯损坏。
3.故障诊断与排（二）充电电流过小的故障诊断1.故障现象（1）若将发动机转速由低速逐渐升高至1500r/min时，打开大灯，其灯光暗淡；按喇叭，其音量小，充电指示灯亮，说明充电电流过小。
（2）发动机中速时，测量充电电流的大小。
如果电流表指示的充电电流为8A~12A，正常；如小于5A（在蓄电池电量不足的情况下），则说明电源系存在充电电流过小的故障。
2.故障原因（1）发电机故障①个别整流二极管损坏。
②定子三相绕组局部短路或有一相接头断开。
（2）调节器故障①调节器电压过低。
⑶其它故障①发电机皮带过松、打滑。
②线路接触不良，接触电阻过大。
3.故障诊断与排除充电电流过小的故障诊断与排除如图所示。
图充电电流过小的故障诊断流程图（三）充电电流过大的故障诊断电源系统在发动机正常运转时，蓄电池电压达到额定充电电压，但充电电流仍然在10A以上。
充电电流过大可能故障原因：调压器失调所致。
检测判断方法：晶体管调压器的充电系统应检查发电机与调压器是否匹配。
（四）充电指示灯故障诊断将点火开关打到“ON”，充电指示灯“亮”，起动发动机运转到600~800r/min，充电指示灯“灭”，说明充电指示灯电路正常。
若将点火开关打到“ON”，充电指示灯“不亮”，充电指示灯电路出现故障。
首先，检测充电指示灯灯泡是否良好。
若充电指示灯灯泡正常，再继续检测检测充电指示灯电路。
2.3知识点 汽车电源系统常见故障的故障现象、原因及检修方法.
– ③ 线路有导线擦破搭铁处。
– ④ 线路连接点锈蚀或污染。
学习任务2.3发电机不发电或充电指示灯突然点亮故障检修
（3）故障诊断与分析
在使用中出现蓄电池亏电，首先要排除蓄电池自身和发电机不发
电故障。 发电机是否发电可通过仪表板上的充电指示灯判断。在发动机运 转时，电源充电指示灯亮，说明发电机不发电。 线路连接点，特别是蓄电池接线柱，要定期清洁，且保持连接可
• （2）故障原因
① 发电机或调节器故障。 ② 线路有短路。 ③ 发电机皮带断裂。
学习任务2.3发电机不发电或充电指示灯突然点亮故障检修
• （3）诊断方法
出现充电指示灯常亮故障首先要检查V形皮带的工作是否正常。
在V形皮带工作正常情况下，拆下发电机的L接线，打开点火开关。
如果充电指示灯熄灭，说明发电机或电压调节器有故障；如果充
《汽车电器系统故障与维修》
学习任务2.3 发电机不发电或充电指示灯
突然点亮故障检修
工作情景描述
一辆2006年产丰田卡罗拉轿车，行驶里程为120，000km， 客户反映，汽车在行驶过程中突然点亮，一直处于常亮状态， 需要进行故障检修。
学习任务2.3发电机不发电或充电指示灯突然点亮故障检修
相关知识
一、本田雅阁轿车电源系统故障检修方法
学习任务2.3发电机不发电或充电指示灯突然点亮故障检修
表1 主要用电设备的允许漏电电流
用电设备 一般电流 /mA 最大电流 /mA
动力系统控制模块（PCM）
车身控制模块（BCM） 电子制动控制模块（EBCM） 辅助充气保护装置模块（SDM） 仪表组件（IP） 音响 防盗控制模块
5.0
1.0 — 0.75 4.0 5.0 0.75
汽车充电系统的故障分析与诊断
汽车充电系统的故障分析与诊断随着电动汽车的普及，汽车的充电系统已成为其关键的部件之一，而充电系统也因此成为了车主们关注的重点。
然而，由于充电系统包括多个部件，类似于电池、电机、控制器、电子元件、电线、插头、充电桩等，一旦出现故障，诊断和维修都变得困难。
本文将分析汽车充电系统的故障分析与诊断方法，以帮助车主了解汽车充电系统的故障及其处理方法。
1. 故障分析汽车充电系统的故障原因较多，如电池损坏、插头接触不良、配件损坏、充电桩过载等。
不同种类故障的原因和表现是不同的。
如下图所示，对于不同的故障原因及其表现，我们需要采取不同的处理方法。
a. 电池故障电池故障常见于电缆连接不良、电极片触点损坏或老化、电池内部短路等。
当电池故障时，车辆充不了电甚至不能启动。
此时，需要通过检查电池的电压是否正常来判断故障原因。
如果电池电压正常，说明可能是电缆连接不良或插头接触不良，此时需要对电缆和插头进行检查和更换。
b. 充电桩故障充电桩故障最常见的原因是过载，其他因素还包括输电电源问题、充电桩本身损坏等。
当充电桩故障时，充电速度变慢甚至停止。
此时，需要检查充电桩的电源是否正常，并检查充电器是否正常工作。
如发现充电桩本身存在问题，则需要进行更换或维修。
c. 控制器故障控制器故障包括电子元件损坏、电路烧坏、接线不良等。
当控制器故障时，会导致充电状态异常、控制板亮灯异常、信号异常等。
需要对控制器进行检查和更换。
d. 电线、插头等故障电线、插头等配件故障通常是由于接触不良、接头松动、线路破损等原因引起。
当出现这种情况时，应检查所有连接点，查找损坏点，并进行维修或更换。
2. 诊断方法对充电系统进行诊断除了人工检查以外，还有一些专业的方法能更准确地检测和定位故障。
a. OBD检测方法OBD是车载故障诊断系统的缩写，它包括专门的硬件和软件，在车辆运行过程中随时检测车辆各个系统的状态，并记录错误代码。
当出现故障时，OBD会自动诊断问题，提供故障码和问题的详细信息。
解决汽车电源系统故障的方法和技巧
解决汽车电源系统故障的方法和技巧在现代社会中，汽车已经成为人们生活中不可或缺的交通工具。
然而，随着汽车电子设备的不断增多，汽车电源系统故障也变得越来越常见。
当我们遇到汽车电源系统故障时，应该如何解决呢？下面将介绍一些方法和技巧。
首先，了解汽车电源系统的基本结构对于解决故障非常重要。
汽车电源系统主要由电瓶、发电机、电压稳压器和各种电子设备组成。
电瓶是汽车电源的储能装置，发电机负责给电瓶充电，电压稳压器则保证电压稳定。
当我们遇到电源系统故障时，可以根据这些组成部分来进行排查。
其次，检查电瓶的状态是解决电源系统故障的关键。
电瓶是汽车电源系统的心脏，如果电瓶电量不足或者损坏，那么整个电源系统都无法正常工作。
我们可以通过检查电瓶的电压来判断电瓶的状态，正常情况下，电瓶的电压应该在12V左右。
如果电瓶电压过低，可以通过给电瓶充电来解决问题。
如果电瓶电压正常，但汽车无法启动，那么可能是电瓶损坏，需要更换新的电瓶。
此外，发电机也是汽车电源系统中容易出现故障的部分。
发电机负责给电瓶充电，如果发电机出现故障，电瓶电量就无法得到及时补充，从而导致电源系统故障。
如果汽车启动后，发动机转速上升，但电瓶电压没有明显增加，那么很可能是发电机故障。
在这种情况下，我们可以通过检查发电机的接线是否松动、皮带是否松弛等来解决问题。
如果以上方法无效，那么可能是发电机内部损坏，需要修理或更换新的发电机。
此外，电压稳压器也是导致汽车电源系统故障的一个常见原因。
电压稳压器负责保持电源系统的稳定电压，如果电压稳压器出现故障，就会导致电瓶电压过高或过低，从而影响汽车的正常工作。
当我们发现汽车电器设备异常工作或者电瓶电压异常时，可以怀疑是电压稳压器故障。
在这种情况下，我们可以通过检查电压稳压器的接线是否松动、散热器是否堵塞等来解决问题。
如果以上方法无效，那么可能是电压稳压器内部损坏，需要修理或更换新的电压稳压器。
最后，定期维护汽车电源系统也是预防故障的重要措施。
汽车电源系统故障
3．1故障机理 当汽车多路信息传输系统的链路（或通讯线路）出现故障时，如；通讯线路的短路、断 路以及线路物理性质引起的通讯信号衰减或失真，都会引起多个电控单元无法工作或电控 系统错误动作。判断是否为链路故障时，一般采用示波器或汽车专用光纤诊断仪来观察通 讯数据信号是否与标准通讯数据信号相符。 3．2故障实例 3．2．1故障现象 一辆奥迪100轿车的电控自动空调系统在开关接通的情况下，鼓风机能工作，但是空调系 统却不制冷。 3．2．2故障检测 通过观察，发现空调压缩机的电磁离合器不吸合，但发动机工作正常。检查电磁离合器 线路的电阻值，电阻值符合规定值，检查空调控制单元的输出端没有输出信号。此时用 V.A.G.1552故障阅读仪读取发动机控制系统和空调控制系统的故障代码，均无故障代码。 用V.A.G.1552故障阅读仪读取空调控制单元的数据流，发动机的转速数据为零。由于发动 机工作正常，因此发动机控制单元接收的发动机转速信号应该正常，检查发动机控制单元 和空调控制单元之间的通讯线路，发现两者之间的专速通讯线的接脚变形造成链路断路， 修复接插件后故障排除。 4．小结 通过对以上三种汽车多路信息传输系统故障的分析，可以总结出该系统一般诊断步骤为： 4．1了解该车型的汽车多路传输系统特点（包括：传输介质、几种子网及汽车多路信息传 输系统的结构形式等）。
4．2汽车多路信息传输系统的功能，如：有无唤醒功能和休眠功能等。 4．3检查汽车电源系统是否存在故障，如：交流发电机的输出波形是否正常（若不 正常将导致信号干扰等故障）等。 4．4检查汽车多路信息传输系统的链路是否存在故障，采用替换法或采用跨线法进 行检测。 4．5如果是节点故障，例 1．2．1故障现象 一辆上海别克轿车，在车辆行驶过程中，时常出现转速表、里程表、燃油表和水温表指 示为零的现象。 1．2．2故障检测过程 用TECH2扫描工具（微机故障诊断仪）读取故障代码，发现各个电控模块均没有当前故 障代码，而在历史故障代码中出现多个故障代码。其中：SDM（安全气囊控制模块）中出 现U1040——失去与ABS控制模块的对话，U1000——二级功能失效，U1064——失去多重 对话，U1016——失去与PCM的对话；IPC（仪表控制模块）中出现U1016——失去与 PCM的对话；BCM（车身控制模块）中出现U1000——二级功能失效。 1．2．3故障分析和排除 经过故障代码的读取可以知道，该车的多路信息传输系统存在故障，因为OBD-规定U字 头的故障代码为汽车多路信息传输系统的故障代码。通过查阅上海别可轿车的电源系统的 电路图（图1）可以知道，上面的电控模块共用一根电源线，并且通过前围板。由于故障 代码为间歇性的，一次断定可能是这根电源线发生间歇性断路故障。 图1仪表控制、座椅安全带开关、铰接组件、安全气囊控制模块、ABS控制模块/ABS与牵 引力控制模块电路图 经检查发现，此根电源先由于磨损导致接触不良，经过处理后故障排除。
汽车电源系统故障诊断与排除
浅谈汽车充电系统故障诊断与排除摘要:本文概述了汽车充电系统常见的故障,分析了充电系统各种故障的现象和造成故障的原因,进一步论述了电源系统各种故障的排除方法。
关键词:充电仪表充电报警灯一、交流发电机结构及工作原理及发电机故障检修方法1. 交流发电机结构及工作原理1）交流发电机组成由三相同步交流发电机和硅二极管整流器两部分组成。
2）三相同步交流发电机三相同步交流发电机的作用是产生三相交流电。
主要有转子、定子、前后端盖、风扇及皮带轮等组成。
转子——是三相同步交流发电机产生旋转磁场的部分。
由转轴、两块爪形磁极、磁轭、激磁绕组、滑环等部件组成。
定子——又称电枢，是三相同步交流发电机产生三相交流电的部件。
由铁芯和三相星形连接的绕组组成。
前后端盖、电刷、风扇、皮带轮等。
3）整流器常见的整流器由六只二极管组成。
元件板上装三只正极二极管，后端盖上装三只负极二极管，接在发电机三相绕组上，组成全波桥式整流电路，将发电机发出的三相交流电变为直流输出。
在六只硅二极管组成的三相桥式全波整流电路中，正极管在三相交流电正半周导通，负极管在三相交流电负半周导通，同时有一个正极和一个负极管导通，周而复始，在负载两端就可得到较平稳的直流电压。
二、充电系统指示灯不亮故障1、故障现象:发动机正常运转时,充电指示灯一直不亮。
故障原因:充电指示灯灯丝断路;熔断丝烧断使指示灯线路不通;指示灯或调节器电源线路导线断路或接头松动;蓄电池极柱上的电缆线头松动;点火开关故障;发电机电刷与滑环接触不良;调节器内部电路故障,如调节器内部电子元件损坏而使大功率三极管不能导通。
故障排除方法:首先启动发动机并怠速运转,然后检查发电机充电系统能否充电。
将充电指示灯不亮分为充电系统能充电和不能充电两种情况分别进行排除。
接通点火开关时充电指示灯不亮,启动发动机后发电机又能发电,说明发电机充电系统正常;检查仪表盘上的充电指示灯是否正常,若灯丝断路,则需更换。
当接通点火开关充电指示灯不亮,启动发动机后发电机且不能发电时,故障排除方法如下:首先断开点火开关,检查仪表熔断丝。
汽车电源系统故障分析
汽车电源系统故障分析1汽车电源系统介绍汽车调节器就是对发电机输出进展自动调整，主要靠调整发电机励磁来确保发电机在发动机转速变化时输出恒定电压。
汽车调节器有3组继电器组成，第一组负责调节发电机输出电压，它通过继电器触头接通和别离将发电机的磁场鼓励接于不同的回路上，从而控制发电机的励磁电流，实现对发电机输出电压稳定的目的；第二组负责防止充电电流过大，当充电电流过大时，电压调节继电器和电流限制继电器同时动作，断开发电机的励磁电路，使发电机停顿工作；第三组负责在发生逆流时继电器迅速切断充电回路，保护电源系统（见图3。
2汽车电源系统故障分析汽车电源系统故障主要有充电指示灯故障、蓄电池充电故障、发电机充电电流故障以及其他故障等。
2.1充电系统指示灯故障1主要故障现象为发动机正常运转，但充电指示灯一直不亮。
蓄电池充电明显缺乏，夜间行车大灯灯光暗淡。
2故障原因推测，一是线路故障包括：充电指示灯灯丝断路；调节器电源的导线断路；熔断丝烧断；蓄电池极柱上电线接头滑落松动；这些线路故障都有可能引起充电指示灯不亮。
二是元器件故障包括：点火开关、汽车发电机和滑环之间的接触、调节器等故障。
三是发电机磁场绕组或者定子绕组短路、断路或搭铁而导致磁场电流减小或不通；整流器、调节器和发电机等故障（电刷与滑环接触不良，传动带打滑，发电机转速低或者不转[2]。
3故障检测方法，一是首先，检测充电系统是否工作，接通点火开关发现充电指示灯不亮，启动发动机后，用万用表检查发电机充电系统能否充电（发电机输出电压能够超过蓄电池电压。
其次，断开点火开关，检查仪表的熔断丝。
再就是接通点火开关，用万用表检查熔断丝的电压，如果显示电压为零，说明点火开关和熔断丝之间的线路出现故障。
再次，关闭点火开关，滑点火开关盒熔断丝之间线路，重新启动发动机。
当充电指示灯常亮时，说明点火开关、熔断丝以及充电指示灯工作正常。
二是启动发动机并让发动机转速慢慢升高，检测发电机“B”端子与发电机外壳之间电压，如果电压为零，说明充电系统有故障。
汽车充电系统故障排查方法
汽车充电系统故障排查方法汽车充电系统是电动汽车的核心组成部分，它为车辆提供电力，因此一旦发生故障，将会严重影响车辆的性能和使用体验。
为了确保汽车的正常运行，我们需要了解并掌握一些汽车充电系统故障排查的方法。
当汽车充电系统出现故障时，我们可以通过以下步骤来进行初步排查。
检查车辆的电池状态。
查看电池是否有漏液、锈蚀或外观受损的情况。
接下来，检查电池终端连接是否松动或腐蚀。
确保电池正极和负极的连接牢固，并清除终端上的腐蚀物质。
使用电压表或多用途表来测量电池的电压。
正常情况下，电池的电压应该在12.6伏左右。
如果电压过低，可能是电池充电不足导致的故障。
检查电池的电解液水平，确保液面在规定范围内。
如果发现有异常，应立即更换电池。
如果在初步排查后问题仍未解决，我们需要进一步检查充电器。
充电器是将交流电转换为直流电并充入电池的关键设备。
检查充电器的插头和电缆是否有损坏。
确保插头插入正常，并检查电缆是否有断裂或磨损。
接着，使用多用途表测量充电器的输出电压。
正常情况下，充电器的输出电压应在指定范围内，一般为12伏至24伏不等。
如果输出电压异常，可能是充电器内部元件损坏，需要维修或更换。
同时，还应检查充电器是否有任何异味或烧焦的痕迹，这可能表示充电器存在内部故障，需要及时更换。
如果充电器工作正常，但仍然无法充电，我们需要检查车辆本身的电气系统。
在这种情况下，首先检查车辆的保险丝和保险丝盒。
如果发现有烧毁或损坏的保险丝，应及时更换。
检查车辆的充电插座和连接线路是否有异常。
确保插座没有松动或腐蚀，并检查连接线路是否完好。
如果发现异常，应进行修复或更换。
我们还可以通过检查车辆的充电接口和连接器来确认是否有松动或腐蚀的问题。
如果有松动或腐蚀，应及时清理和修复。
如果以上排查步骤都没有解决问题，我们可能需要寻求专业技术支持。
可以联系汽车制造商或认证维修中心，由专业技术人员进行进一步的故障排查和维修。
总之，在排查汽车充电系统故障时，我们需要按照一定的步骤和顺序进行，以确保故障能够被及时发现和解决。
汽车电气系统故障的诊断维修技术分析
汽车电气系统故障的诊断维修技术分析汽车电气系统是汽车的重要组成部分，它包括了电瓶、发电机、起动机、线束、开关、灯具等部件。
随着汽车电子化水平的不断提高，汽车电气系统的复杂程度也在不断增加，导致电气故障成为汽车故障的一个重要组成部分。
对于汽车电气系统故障的诊断维修技术，需要掌握一定的知识和技能。
本文将对汽车电气系统的故障诊断维修技术进行深入分析，为广大汽车维修技术人员提供参考。
一、汽车电气系统故障的常见原因1. 电瓶故障电瓶是汽车电气系统的重要组成部分，它主要用于储存电能，为汽车的启动提供动力，并在发动机熄火状态下为车辆供电。
电瓶故障是导致汽车电气系统故障的常见原因之一，主要包括电瓶老化、电解液流失、电极板腐蚀、充电不足等问题。
当汽车电瓶故障时，可能导致汽车无法启动、动力不足、电器设备失效等故障。
3. 线束故障线束是汽车电气系统的输电线路，它负责将电能传输到各个电器设备，并连接各个电器设备之间的电气信号。
线束故障是导致汽车电气系统故障的常见原因之一，常见问题包括线束短路、接头松动、线束老化等。
当汽车线束故障时，可能导致汽车电器设备失效、引起电气故障等问题。
4. 开关故障汽车电气系统故障的诊断技术是汽车维修技术人员必备的技能之一，它需要掌握一定的知识和技能。
下面将对汽车电气系统故障的诊断技术进行分析：1. 仪表盘故障指示灯汽车电气系统故障时，仪表盘上的故障指示灯往往会提示故障信息，这对于诊断故障有很大帮助。
维修技术人员可以通过读取故障码，快速确定故障部位，然后进行检测和修理。
2. 电压表检测电压表是汽车电气系统故障诊断的重要工具，通过电压表可以检测汽车电瓶和发电机的工作状态，并判断电瓶是否充电正常。
维修技术人员可以通过电压表检测电瓶的电压，以及在发动机启动和运行时的电压变化情况，从而确定电瓶和发电机的工作状态。
线束是汽车电气系统的输电线路，维修技术人员可以通过线束测试仪检测线束的接触情况和电阻情况，从而排除线束故障。
汽车充电系统的故障分析与诊断
汽车充电系统的故障分析与诊断随着新能源汽车的普及，汽车充电系统故障的问题也逐渐浮现。
这些故障出现的原因可能是由于设备老化、短路或接线不良等原因引起的。
因此，准确分析和诊断故障对于保证汽车正常运行至关重要。
本文将从故障分析、诊断工具和维修处理等方面介绍汽车充电系统的故障分析与诊断。
一、故障分析：1.电池组故障：电池组故障可能是由于电池的寿命逐渐消耗、电池的充放电不平衡、电池电解液流失等原因引起的。
可以通过检查电池电量和电压、电池充电器和充电线路等查找故障原因。
2.电动机故障：电动机故障可能由于线圈的损坏、电机轴承的磨损或电机控制系统故障等原因引起的。
可以通过检查电动机的转子、换向器、线圈的电阻和电阻范围、电机散热系统的散热器、冷却风扇和水泵等来查找故障原因。
3.控制系统故障：控制系统故障可能由于控制器的损坏、电动机传感器信号不良或车辆系统与控制系统不匹配等原因引起的。
可以按照车辆制造商的建议检查控制器、传感器、软件和插头等来查找故障原因。
二、诊断工具：诊断故障可以通过使用一些专业的诊断工具来帮助快速定位问题，并防止误诊。
以下是几种比较常用的诊断工具：1.OBDII诊断仪：汽车电子控制系统和电气线路故障诊断的标准设备。
OBDII诊断仪可以读取故障码、数据流和检查状态等信息以快速诊断故障。
2.DSO示波器：DSO示波器用于检查电子和电气线路，可以检查传感器、车辆电路耦合以及信号损失情况，是发现电子和电气故障的最佳工具之一。
3.热像仪：热像仪可以检测电子元器件或连接器组件的局部温度分布，防止温度过高的元器件损坏电路。
可用于诊断电池的损坏，因为过热的电池可能会燃烧或爆炸。
三、维修处理：一旦发现故障，需要采取措施来解决问题。
具体维修措施可能包括以下几个方面：1.更换损坏的零部件：查明故障的原因是什么，如果是零件的损坏，就需要将它更换为新的工作状态。
2.重新连接线路：有时故障是由短路、断路或不正确的连接造成的。
汽车充电系统故障排查
汽车充电系统故障排查1. 引言汽车充电系统是电动汽车的核心组成部分，负责提供电能给车辆的电池充电。
然而，由于各种原因，充电系统可能会出现故障，导致电池无法正确充电，影响车辆的使用。
本文将介绍汽车充电系统故障的一般排查方法，并提供了一些常见故障的解决方案。
2. 充电系统故障排查步骤充电系统故障排查需要按照一定的步骤进行，以确保准确找到问题源。
以下是充电系统故障排查的一般步骤：2.1 检查电源首先，检查充电设备的电源是否正常。
确保电源供应稳定，并且没有电源线路故障。
可以通过检查电源指示灯以及使用电压表来确认电源是否正常。
2.2 检查连接线路接下来，检查充电设备与电池之间的连接线路是否正常。
确保连接线路没有松动、断裂或损坏。
特别注意检查连接器是否完整，并检查连接器上的腐蚀或污染物。
2.3 检查充电器如果连接线路正常，检查充电器本身是否正常工作。
充电器是充电系统的核心部件，常见故障包括内部元器件损坏、短路或过载等。
可以使用测试仪器来检查充电器的输出电压和电流是否符合规范。
2.4 检查电池状态如果充电器正常工作，但电池无法正确充电，那么可能是电池本身出现问题。
检查电池的状态，包括电压是否正常、是否存在损坏或老化等。
可以使用电池测试仪器来检查电池的容量和内阻。
2.5 检查控制系统如果所有以上步骤都正常，但仍然无法充电，那么可能是车辆的控制系统出现问题。
检查控制系统的传感器、控制器和线路是否正常。
可以使用诊断仪器来检查控制系统是否存在故障码，并查找故障原因。
3. 常见故障及解决方案以下是一些常见的汽车充电系统故障及其可能的解决方案。
3.1 充电速度慢如果充电速度比平时慢，可能是由于充电器的输出功率不足或电池老化导致。
解决方案包括更换更高功率的充电器或更换电池。
3.2 充电无法启动如果充电无法启动，可能是由于电源故障、连接线路断开或充电器故障引起的。
解决方案包括检查电源连接情况、检查连接线路是否完好并确保充电器正常。
汽车充电系统故障原因
汽车充电系统故障的原因可能有多种，以下是一些可能的原因及其分析：
充电器故障：这是充电系统最常见的故障之一。
充电器内部电路损坏、充电器与电源连接不良或操作错误等原因都可能导致充电器无法正常工作，无法将电能传输到电池中进行充电。
电池寿命衰退：电池使用时间过长，或者电池老化、电池内部电路损坏等原因都可能导致电池容量减少，电池使用时间变短，从而影响充电系统的正常工作。
电动机失效：电动机是充电系统中的重要部件，如果电动机出现故障，就会导致充电系统无法正常工作。
电动机故障可能是由于电动机内部电路损坏、电动机与电源连接不良等原因引起的。
充电桩故障：电动汽车充电需要使用充电桩，如果充电桩出现故障，就会导致电动汽车无法充电。
充电桩故障可能由于线路短路、充电桩内部零部件损坏、电源不稳定等原因造成。
电池故障：电池是电动汽车的重要部件，如果电池出现故障，就会导致电动汽车无法充电或充电速度较慢。
电池故障可能是由于电池内部电路损坏、电池老化等原因引起的。
总之，汽车充电系统故障的原因可能多种多样，需要根据具体情况进行排查和维修。
在维修过程中，需要使用专业的工具和设备，确保维修质量和安全。
汽车电路系统故障的原因及处理方法
汽车电路系统故障的原因及处理方法在现代汽车中，电路系统扮演着至关重要的角色。
它们负责提供供电，控制车辆的各种系统并确保其正常运行。
然而，由于各种原因，电路系统可能会发生故障，导致车辆无法正常工作。
本文将讨论汽车电路系统故障的一些常见原因以及如何有效地处理它们。
原因一：电池问题电池是汽车电路系统的能源来源。
一旦电池出现问题，整个电路系统可能会受到影响。
一些常见的电池问题包括电量不足、电解液丢失或腐蚀以及电池连接不良。
为了解决这些问题，我们可以检查电池的电量是否充足，确保电解液水平适当，并清洁电池接头以确保良好的连接。
原因二：线路短路线路短路是指电路中正极和负极之间发生意外连接，通常由线路保护设备失效、线缆损坏或电器组件故障引起。
线路短路可能会导致保险丝烧毁，设备损坏甚至引发火灾。
要解决线路短路问题，我们应首先检查所有保险丝，确保其完整且具有正确的额定电流。
此外，还应检查所有线缆是否完好无损，并且电器设备应经过合适的安装和固定。
原因三：电器元件故障电路系统中的电器元件（如发电机、发动机控制模块、传感器等）可能会出现故障，导致整个电路系统无法正常工作。
这可能是由于元件老化、损坏或与其他元件之间的连接问题引起的。
及时检测和更换损坏的电器元件是解决这类问题的关键。
此外，还应定期进行维护和清洁，以延长元件的使用寿命。
原因四：不当的安装和维修不当的安装和维修也可能导致汽车电路系统故障。
例如，错误连接电路、排线布局不当、使用低质量的电器元件等。
为了避免这些问题，我们应该寻求专业技术人员的帮助，确保安装和维修过程符合制造商的规范，并使用高质量的电器元件。
处理方法一：故障诊断工具为了快速、准确地定位汽车电路系统故障的原因，我们可以借助专业的故障诊断工具。
这些工具可以通过扫描车辆的故障码来帮助我们找到具体的问题所在。
一旦问题被诊断出来，我们可以采取相应的修复措施。
处理方法二：电路图和手册电路图和车辆手册是解决电路系统故障的重要工具。
汽车维修课件——电源系统的故障诊断
3、充电指示灯常亮故障
（1）故障现象 发动机运转，充电指示灯常亮，即使提高发动机转速也不熄灭。 （2）故障原因 发电机或调节器故障。 线路有短路 继电器盒故障。 发电机带断裂。 （3）诊断方法 先查V型带； 拆下D+接线，灯灭，说明发电机或电压调节器故障； 否则D+到指示灯的导线存在搭铁。
发电机励磁电路为：蓄电池正极->30A熔断器->电流表->点火开关-> 5A熔断器->磁场绕组->调节器的“F”接线柱->调节器的“E”接线柱搭铁->蓄电池负极
一、外装调节器式电源系统（CA1092）
发动机运转后，充电指示灯熄灭，表明发电机工作正常。
二、整体式交流发电机电源系统（电路）
安ห้องสมุดไป่ตู้在发电机内部， 用充电指示灯代替电流表。 指示灯上并联电阻分流。 常见于德国大众车系 和日本尼桑车系。
学习目标：
1、掌握汽车电源系统电路的分析方法； 2、了解汽车电源系统的种类与特点； 3、掌握汽车电源系统常见故障的诊断与排除方法。
一、外装调节器式电源系统
该类系统有两种搭铁方式： 1、磁场线圈直接在发电机内部搭铁，如：EQ1092、
NJ1061、BJ2020。 2、磁场线圈不在发电机内部搭铁，如：解放CA1092汽车。
行车过程中如果 充电指示灯点亮，说明 发电机没有发电，存在故障
2、蓄电池亏电故障诊断与分析
（1）故障现象 蓄电池经常亏电，启动无力。
（2）故障原因 蓄电池自身故障。 发电机不发电。 线路有导线擦破搭铁处。 线路连接点锈蚀或污染。
（3）故障诊断与分析 发电机不发电？线路连接点或接线柱？存在搭铁短路（见图）？
— 发电机励磁电路：蓄电池正极—〉电源保护开关—〉点火开关—〉熔断器5 〉
汽车电路系统的常见故障排查与修复
汽车电路系统的常见故障排查与修复汽车作为现代交通工具的重要组成部分，其安全性和稳定性对驾驶者来说至关重要。
而汽车电路系统作为车辆的重要组成部分，负责控制和配电各种电气设备，常常出现故障。
本文将针对汽车电路系统的常见故障进行排查与修复方法的介绍。
我们需要了解汽车电路系统的基本组成。
汽车电路系统主要包括电源系统、起动系统、点火系统、照明和信号系统、仪表和电子系统等。
下面我们将从这些系统中介绍常见的故障及排查与修复方法。
1. 电源系统故障排查与修复电源系统是汽车电路系统的基础，负责提供电力供应。
常见的故障包括电池电量不足、充电系统故障等。
对于电池电量不足的情况，首先可以检查电池及电池连接线路是否有损坏或腐蚀，如果有，需要进行更换或清洁。
如果电池本身没有问题，可以检查发电机的输出电压是否正常，如有异常，需要进行检修或更换。
2. 起动系统故障排查与修复起动系统是启动发动机的关键部件，常见的故障包括发动机无法启动、启动速度慢等。
对于无法启动的情况，可以检查起动电机的电源是否正常，以及起动电机的接线是否松动或损坏。
如果起动电机无法启动，可能是起动开关或起动继电器出现故障，需要进行相应的检查和更换。
3. 点火系统故障排查与修复点火系统是汽车电路系统中将电力转换为火花以点燃混合气的关键部件。
常见的故障包括发动机抖动、发动机失火等。
对于抖动和失火的情况，可以检查点火线圈和火花塞是否正常工作，如有损坏需要进行更换。
同时，还需要检查点火系统的供电线路是否通畅，否则需要清洁或更换。
4. 照明和信号系统故障排查与修复照明和信号系统对于行车安全至关重要，常见的故障包括车灯不亮、信号灯闪烁不正常等。
对于车灯不亮的情况，可以检查灯泡和灯泡座是否有松动或损坏，需要进行更换。
对于信号灯闪烁不正常的情况，需要检查灯泡和接线是否正常，如有问题需要进行修复或更换。
5. 仪表和电子系统故障排查与修复仪表和电子系统对于驾驶者来说是了解车辆工况的重要手段，常见的故障包括仪表不工作、音响系统无声等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谢谢~
发电机充电电流过大及过小故障
• 主要故障现象为发动机怠速和低速运转时， 充电指示灯常亮，当发动机转速达到 4000r/min时，充电指状一般是由于发电机充电电流 过小导致。反映到相应元器件故障上一般 有以下原因，发电机的传动带打滑严重， 充电线路不好，发电机内部发生故障以及 电压调节器故障等。
其他故障
• 汽车里程表、转速表、燃油表和水温表的 指示为零的故障现象。
• 故障检测分析过程
• 采用TECH2扫描工具读取故障代码，监测 发现各电控模块均没显示当前的故障码， 而在以往故障代码中却出现多个故障的代 码。（其中包括安全气囊控制模块）
故障分析和排除
• 通过故障代码的读取就可知道，该车的多路信息 传输系统存在问题，因为在OBD-2中以U开头的 故障代码是指车辆的多路信息传输系统故障。可 以推测很有可能是电源线路接触不好，于是首先 检查汽车的电源系统电路图，发现电源系统的电 控模块只有一根电源线共用，而且这根电源线还 通过汽车前围板，很容易被磨损导图3调节器致接 触不良。考虑到检测出的故障代码为间歇性出现， 故障又是多路信息传输系统故障，那么极有可能 是这根电源线发生间歇性断路故障造成。
汽车电源系统故障分析
• 汽车电源系统故障
其他故障 充电指示灯故 障 蓄电池充电故 障 发电机充电电流故 障
充电系统指示灯故障
• （1）主要故障现象为发动机正常运转，但 充电指示灯一直不亮。蓄电池充电明显不 足，夜间行车大灯灯光暗淡。2故障原因推 测，一是线路故障包括：充电指示灯灯丝 断路；调节器电源的导线断路；熔断丝烧 断；蓄电池极柱上电线接头滑落松动；这 些线路故障都有可能引起充电指示灯不亮。
汽车电源系统故障分析
吴渭渭 12汽检1 31
汽车电源系统介绍
• 汽车调节器就是对发电机输出进行自动调整，主 要靠调整发电机励磁来确保发电机在发动机转速 变化时输出恒定电压。汽车调节器有3组继电器组 成，第一组负责调节发电机输出电压，它通过继 电器触头接通和分离将发电机的磁场激励接于不 同的回路上，从而控制发电机的励磁电流，实现 对发电机输出电压稳定的目的；第二组负责防止 充电电流过大，当充电电流过大时，电压调节继 电器和电流限制继电器同时动作，断开发电机的 励磁电路，使发电机停止工作；第三组负责在发 生逆流时继电器迅速切断充电回路，保护电源系 统
• （2）是元器件故障包括：点火开关、汽车 发电机和滑环之间的接触、调节器等故障。 （3）是发电机磁场绕组或者定子绕组短路、 断路或搭铁而导致磁场电流减小或不通； 整流器、调节器和发电机等故障（电刷与 滑环接触不良，传动带打滑，发电机转速 低或者不转 。
故障检测方法
• 首先，检测充电系统是否工作，接通点火 开关发现充电指示灯不亮，启动发动机后， 用万用表检查发电机充电系统能否充电 （发电机输出电压能够超过蓄电池电压。 其次，断开点火开关，检查仪表的熔断丝。 再就是接通点火开关，用万用表检查熔断 丝的电压，如果显示电压为零，说明点火 开关和熔断丝之间的线路出现故障
• 再次，关闭点火开关，滑点火开关盒熔断 丝之间线路，重新启动发动机。当充电指 示灯常亮时，说明点火开关、熔断丝以及 充电指示灯工作正常。
• 为了检测充电系统故障，先断开点火开关， 检查发电机传动带的挠度，如果发电机传 动带的挠度符合要求，那么再拆下调节器 接线端导线，接通点火开关，万用表测试 调节器接线柱上的导线，如果电压为零， 充电指示灯亮，这说明故障很有可能是仪 表盘与调节器之间的线路搭铁。
