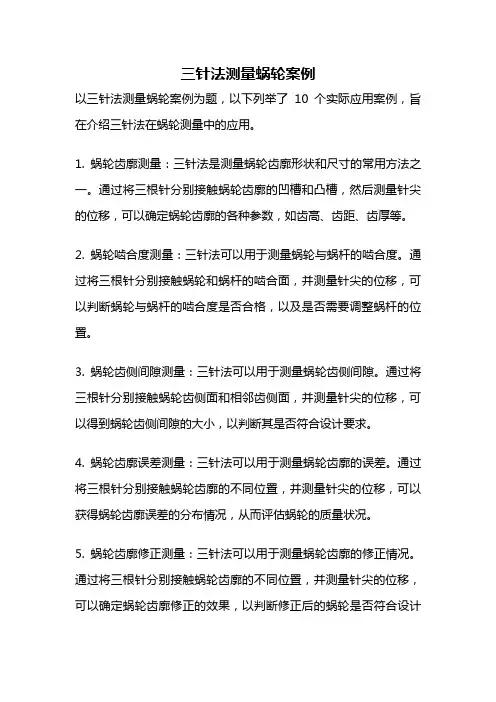

三针测量法
用量针测量螺纹中径的方法称三针量法，测量时，在螺纹凹槽内放置具有同样直径D的三根量针，如图(e)示，然后用适当的量具(如千分尺等)来测量尺寸M的大小，以验证所加工的螺纹中径是否正确。
一．外螺纹中径的计算公式：
D2=M-D(1+1/sin(α/2))+t/2*ctg(α/2)
M：千分尺测量的数值(mm)、D：量针直径(mm)、α/2：牙形半角、t：工件螺距或蜗杆周节量针直径D的计算公式：
D= 0.5t/cos(α/2)
如果已知螺纹牙形角，也可用下面简化公式计算：
29°: D2=M-4.994D+1.933t; D=0.516t;
30°: D2=M-4.864D+1.866t; D=0.518t;
40°: D2=M-3.924D+1.374t; D=0.533t; 侧面进刀量：F=0.5(D2-D2')tg(α/2) 55°: D2=M-3.166D+0.96t; D=0.564t;
60°: D2=M-3D+0.866t; D=0.577t;
或者
29°: M=d2+4.994D－1.933t
30° : M=d2+4.864D－1.866t
40°: M=d2+3.924D－1.374t
55° : M=d2+3.166D－0.960t
60°: M=d2+3D－0.866t
例3用三针量法测量M24＊1.5的螺纹，已知D = 0.866mm，d2＝23.026mm，求千分尺应测得的读数值？
解∵α = 60°代入上式
M = d2+3D－0.866t = 23.026＋3＊0.866－0.866＊1.5=24.325mm
图(e)
二．内螺纹中径的计算公式：
D2=M+D(1+SIN(α/2)+COS(α/2)ctg(α/2))-t/2*ctg(α/2)
M：千分尺测量的数值(mm)、D：量针直径(mm)、α/2：牙形半角、t：工件螺距或蜗杆周节(mm)
量针直径D的计算公式：
D= 0.5t/cos(α/2)
如果已知螺纹牙形角，也可用下面简化公式计算：
29°: D2=M+4.994D-1.933t; D=0.516t;
30°: D2=M+4.864D-1.866t; D=0.518t;
40°: D2=M+3.924D-1.374t; D=0.533t; 侧面进刀量：F=0.5(D2-D2')tg(α/2) 55°: D2=M+3.166D-0.96t; D=0.564t;
60°: D2=M+3D-0.866t; D=0.577t;
或者
29°: M=d2-4.994D+1.933t
30°M=d2-4.864D+1.866t
40°: M=d2-3.924D+1.374t
55° : M=d2-3.166D+0.960t
60°: M=d2-3D+0.866t。
