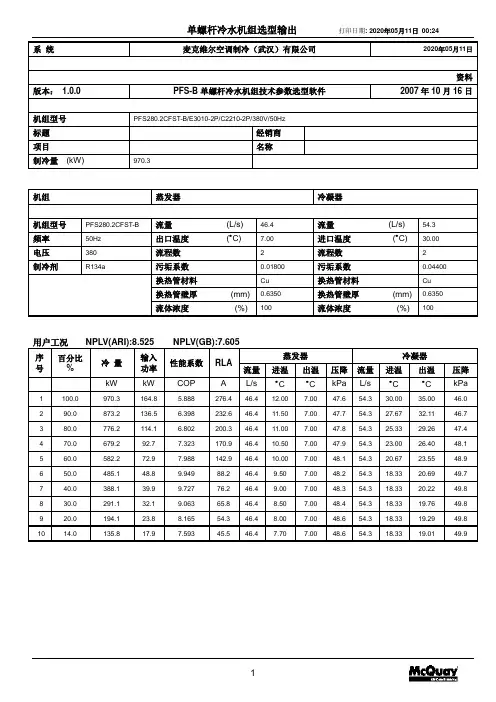

所选机组技术及外型参数型号PFS280.2CFST-B/E3010-2P/C2210-2P/380V/50Hz 制冷量kW970.3耗电量kW164.8性能系数kW/kW 5.888冷冻水流量L/s46.4冷冻水压降kPa47.6冷却水流量L/s54.3冷却水压降kPa46.0压缩机型式半封闭式单螺杆压缩机数量 2启动方式Y-△能量控制% 12.5%-100%无级调节冷凝器型式壳管式冷凝器数量 1蒸发器型式壳管满液式蒸发器数量 1制冷剂R134a充灌量kg 350润滑油加注量L 85温度控制冷冻出水温度PID控制冷冻水进出水管外径mm219冷却水进出水管外径mm219保温材料柔性橡塑保温材料机组重量kg5732运行重量kg6209额定电流A276.4启动电流A329.7最大启动电流A473.9长×宽×高mm3764×1676×2235注:ARI 50Hz 认证适用于以下机型:ARI标准工况下制冷量在200 - 2500 tons [703-8790 kW]之间电压小于或等于5000V在ARI 550/590标准认证范围内冷冻水出水温度在40-48℉[4.4 - 8.9℃]之间冷却水进水温度在65-105℉[18.3 - 40.6℃]之间ARI 50Hz 认证不适用于以下情形:ARI标准工况下制冷量小于200 tons [703 kW ]或大于2500 tons [8790 kW]电压大于5000V使用水之外的其他载冷剂(如乙二醇)机组性能参数符合最新版ARI标准ARI 550/590。

能量控制范围下限值与具体工况有关。

麦克维尔介绍资料

麦克维尔介绍资料

跨越三个世纪的中央空调专家麦克维尔介绍书联系单位:麦克维尔中央空调有限公司贵阳事务所办公地址:贵阳市中华北路78号神奇世纪商务城402室联系人:肖崇联系电话: 133******** 139********2012年 5月 12日目录1 、麦克维国际 (3)2、麦克维尔中国 (10)3、产品执行标准 (19)4、麦克维尔资质文件 (22)4.1 深圳麦克维尔空调有限公司资质文件 (22)(1)深圳麦克维尔空调有限公司营业执照 (22)(2)组织机构代码证 (24)(3)税务登记证 (25)(4)ISO9001质量管理体系认证证书复印件 (26)(5)ISO14001环境管理体系认证证书复印件 (27)(6)ISO18001职业健康安全管理体系认证证书复印件 (28)(7)麦克维尔空调品牌制造商生产许可证 (29)4.2 深圳麦克维尔空调有限公司荣誉 (36)(1)全国优秀外商投资企业(双优企业) (36)(2)全国优秀外商投资企业(质量进步) (37)(3)重质量、讲信誉、守合同承诺单位 (38)(4)2012年度中国十大中央空调国外品牌 (39)(5)2012年中国节能产品优秀自主创新品牌证书 (40)(6)2012年度中国十大地源热泵品牌牌匾 (41)(7)2012年万达集团授予麦克维尔优秀供方称号 (42)(8)中国房地产开发企业500强建材采购首选品牌 (43)(9)国家高新技术企业证书 (44)(10)2011年中国暖通品牌“最佳节能减排奖” (45)(11)冷博会-麦克维尔荣获最具影响力品牌 (46)(12)中国可再生能源建筑应用重点推荐企业 (47)(13)2010十大节能产品(空调系列)政府采购品牌供应商 (48)(14)全国建筑节能技术创新企业 (49)(15)中国制冷空调工业协会第六届理事会理事单位 (51)(16)实验室认可证书(中文版) (52)5、麦克维尔售后服务介绍 (53)5.1 麦克维尔售后服务介绍 (53)(1)麦克维尔售后服务简介 (53)(2)售后服务体系及机构设置 (54)(3)售后服务技术人员简介 (55)(4)维修人员的制冷维修工证件 (57)麦克维尔公司简介1 、麦克维国际麦克维尔(McQuay)于1872年创建于美国明尼苏达州明尼亚波斯市(MINNEPOLIS),是全球最大的空调制冷设备专业公司之一。
