AM54智能型金属管转子流量计-选型说明书
金属转子流量计规格参数
金属转子流量计规格参数【实用版】目录一、金属转子流量计的概述二、金属转子流量计的规格参数1.流量范围2.指示器接口3.安装方式4.电缆引入装置5.防护措施6.材质选择7.供电方式8.流量计接液材质9.附加结构10.适用范围三、金属转子流量计的特点与优势1.坚固耐用2.性能稳定3.多功能智能设计4.维护量小5.宽流量范围度6.对下游直管段的要求不高7.多种安装方式8.全金属结构9.耐高温高压10.防腐蚀11.适用于复杂环境条件四、金属转子流量计的应用领域五、结语正文一、金属转子流量计的概述金属转子流量计是一种广泛应用于工业领域的流量测量仪表，具有较高的精度、稳定性和可靠性。
它采用金属材质，拥有坚固耐用、使用周期长等特点，被广泛应用于石油、化工、发电、制药、食品、水处理等行业。
二、金属转子流量计的规格参数1.流量范围：金属转子流量计具有宽的流量范围度，可测量多种气/液流体。
2.指示器接口：流量计配有智能模块化设计，可加装指示器，使数值读取更加方便直观。
3.安装方式：金属转子流量计具有多种安装方式，如垂直、水平等，适合不同工况环境的安装需要。
4.电缆引入装置：流量计设有电缆引入装置，方便电缆线的接入和固定。
5.防护措施：流量计采用防水、防尘设计，确保在恶劣环境下的正常使用。
6.材质选择：金属转子流量计提供多种材质选择，如哈特输出、介质参数可现场调整、现场线性补偿等。
7.供电方式：流量计具有多种供电方式，如标准模拟量信号输出和液晶现场显示累积等。
8.流量计接液材质：流量计接液材质有r00cr18ni2mo2tir11cr18ni9tirpptfet1 钛合金等。
9.附加结构：流量计还可根据需要添加夹套型、z 等附加结构。
10.适用范围：金属转子流量计可对微小流量的非腐蚀性液体、气体进行测量，适用于复杂、恶劣环境条件，及各种介质条件的流量测量过程中。
三、金属转子流量计的特点与优势1.坚固耐用：金属转子流量计采用全金属结构，具有很高的强度和耐久性。
金属管浮子流量计使用手册说明书
使用手册Instruction manual安徽运诚科技集团有限公司2019.06 版金属管 浮子流量计应运而生因诚而存EMERGE AS THE TIMES REQUIREDEVELOPMENT BASED ON INTEGRITY金属管浮子流量计01概述金属管浮子流量计（金属管转子流量计）是工业自动化过程控制中常用的一种变面积流量测量仪表。
它具有体积小，检测范围大，使用方便等特点，它可用来测量液体、气体以及蒸汽的量，特别适宜低流速小流量的测量。
多年来，金属管浮子流量计以其优良性能和可靠性，以及较好的性能价格比，在石化、钢铁、电力、冶金、轻工、食品、制药、水处理等行业得到了广泛的应用。
本手册面向专业技术人员，适用于金属管浮子流量计的设计选型，也可用于最终用户在使用时的参考。
手册分别介绍了本系列金属管浮子流量计的工作原理、功能特点、技术参数、仪表类型及外形、流量计算、接线方法和安装、维护等。
本手册只针对本系列金属管浮子流量计的设计选型和使用，同时厂家保留某些技术参数改进而不预先通知的权利。
02测量原理本系列金属管浮子流量计主要由两大部分组成：传感器和指示器。
传感主要由连接法兰、测量锥管、浮子和上下导向器组成；指示器主要由壳体、磁传动系统、刻度盘和电远传系统组成。
在垂直的锥形测量管内，有一可上下移动的测量部件——浮子（图1），当流体自下而上通过锥形管时，浮子受到流体的作用力，沿锥形管向 上移动。
当流体的流量增大时，浮子的位移量增大；反之，流体的流量减少时，浮子的位移量变小。
也就是说，流体流量的大小，决定了浮子在测量管中的位置，从而决定了浮子和锥形管之间环形面积的大小。
当流体的流量保持在一个恒定的流量Q时，浮子也处于一动平衡状态，停留在锥形管中的一位置h，此时，浮子和锥形管之间的环形面积保持恒定。
浮子受到三个力的作用：浮子的重力G，浮子受到的浮力F，浮子受到流体的作用力P，这三个力达到平衡。
根据流体动力学的柏努力方程、力平衡原理和流体连续性定律，可以计算出此时通过环形面积的瞬时流体流量，所以，金属管浮子流量计是采用可变面积测量流量的原理。
金属转子流量计规格参数
金属转子流量计规格参数摘要：一、金属转子流量计的基本特点二、金属转子流量计的工作原理三、金属转子流量计的安装方法四、金属转子流量计的应用领域五、金属转子流量计的选购与维护正文：金属转子流量计是一种常用的流量测量设备，具有坚固耐用、使用周期长、性能稳定等特点。
以下是关于金属转子流量计的详细介绍，包括其工作原理、安装方法、应用领域以及选购与维护。
一、金属转子流量计的基本特点金属转子流量计采用无可动部件，维护量小，具有智能模块化设计。
其宽流量范围度为10：1，对下游直管段的要求不高。
此外，金属转子流量计具有垂直、水平等多种安装方式，适用于不同工况环境的安装需求。
全金属结构使其具备耐高温高压、防腐蚀的特性。
此外，金属转子流量计还具有多种材质可选、HART输出、介质参数可现场调整、现场线性补偿等特点。
二、金属转子流量计的工作原理金属转子流量计由两个部件组成：转子流量计和指示器。
工作原理是利用浮子在不同流速下的位移来测量流量。
当介质流过流量计时，浮子受到流体的作用而上升，根据浮子的位移变化即可计算出流量。
三、金属转子流量计的安装方法1.打开指示器右盖，穿过电缆引入装置，按旋转角变送器的接线图进行接线。
2.卸下测量管中的开口环和浮子导向环，取出运输中防止浮子振动的阻动件。
3.流量计应垂直或水平安装在无振动的管路上，方便维修时安装旁路管。
四、金属转子流量计的应用领域金属转子流量计广泛应用于石油、化工、发电、制药、食品、水处理等行业。
特别是在复杂、恶劣环境条件和各种介质条件的流量测量过程中，金属转子流量计表现出良好的性能。
五、金属转子流量计的选购与维护1.在选购金属转子流量计时，应根据实际需求选择合适的型号，如管道口径、接液材质、附加结构等。
2.金属转子流量计的安装过程中，应注意保持流量计与管道的同心度，避免产生偏差。
3.定期检查电缆接头，确保连接可靠，防止信号泄漏。
4.维护时，可用干净的石油或中性洗涤剂清洗流量计，避免使用强酸碱清洗剂。

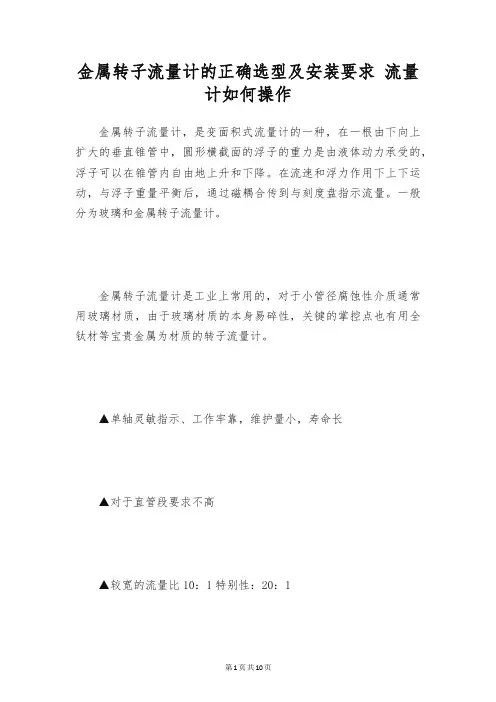

金属转子流量计的正确选型及安装要求 流量计如何操作
金属转子流量计的正确选型及安装要求流量计如何操作金属转子流量计，是变面积式流量计的一种，在一根由下向上扩大的垂直锥管中，圆形横截面的浮子的重力是由液体动力承受的，浮子可以在锥管内自由地上升和下降。
在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。
一般分为玻璃和金属转子流量计。
金属转子流量计是工业上常用的，对于小管径腐蚀性介质通常用玻璃材质，由于玻璃材质的本身易碎性，关键的掌控点也有用全钛材等宝贵金属为材质的转子流量计。
▲单轴灵敏指示、工作牢靠，维护量小，寿命长▲对于直管段要求不高▲较宽的流量比10：1特别性：20：1▲适用于小口径和低流速介质流量测量▲液晶显示，可同时显示瞬时流量和累积流量，可带背光▲非接触磁耦合传动▲全金属结构，适于高温、高压和强腐蚀性介质可用于易燃、易爆不安全场合▲可选二线制、电池、交流供电方式▲多参数标定功能、带有数据恢复，数据备份及掉电保护功能▲测量范围：水1～200000L/h（20℃）；空气：0．03～6000m3/h（20℃，0．1013MPa）（特别流量可定制）▲量程比：标准型10：1，特别型20：1▲度：标准型1．5级，特别型1．0级▲压力等级：标准型：DN15～DN504．0MPa；DN80～DN2023．6MPa；▲高压型：DN15～DN5032MPa；DN80～DN20236MPa▲夹套的压力等级：1．6MPa，特别型在选型和订货前应与工厂协商▲压力损失：7KPa～70KPa▲介质温度：标准型：—40℃～+100℃；PTFE：—50℃～100℃（不允许温度频繁变化）▲高温型：110℃～450℃▲介质粘度：DN15：＜5mPa．s（F15．1～F15．3），＜30mPa．s（F15．4～F15．8）▲DN25：＜250mPa．s；DN50～DN200：＜300mPa．s▲环境温度：远传型：—40℃～+85℃（液晶不会损坏，液晶正常工作在—30℃～+80℃）▲就地指针型：—40℃～+100℃▲连接形式：标准型：DIN2501标准法兰；特别型：由用户指定的任意标准法兰或螺纹▲电缆接口：隔爆型为1/2NPT内螺纹，其他M201．5内螺纹▲供电电源：标准型：24VDC二线制4～20mA（12VDC～32VDC）▲报警型：24VDC四线制4～20mA（18VDC～28VDC）▲交流型：85～265VAC50Hz▲电池型：3．6V7．H锂电池，可连续使用三年金属转子流量计的选型1、远传输出型金属转子流量计的选用，要选择适合使用场所防爆类型要求的流量计；安装时还应注意仪表通电后的外壳紧固及接线口的密封，已达到防爆、防护、防侵蚀的要求。

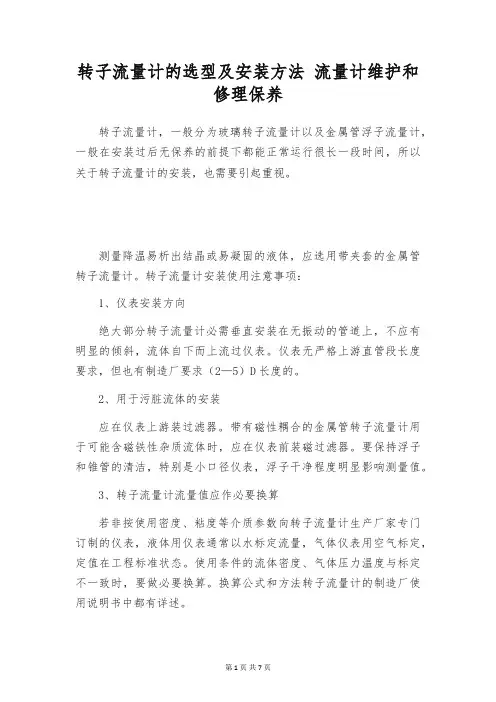

转子流量计的选型及安装方法 流量计维护和修理保养
转子流量计的选型及安装方法流量计维护和修理保养转子流量计，一般分为玻璃转子流量计以及金属管浮子流量计，一般在安装过后无保养的前提下都能正常运行很长一段时间，所以关于转子流量计的安装，也需要引起重视。
测量降温易析出结晶或易凝固的液体，应选用带夹套的金属管转子流量计。
转子流量计安装使用注意事项：1、仪表安装方向绝大部分转子流量计必需垂直安装在无振动的管道上，不应有明显的倾斜，流体自下而上流过仪表。
仪表无严格上游直管段长度要求，但也有制造厂要求（2—5）D长度的。
2、用于污脏流体的安装应在仪表上游装过滤器。
带有磁性耦合的金属管转子流量计用于可能含磁铁性杂质流体时，应在仪表前装磁过滤器。
要保持浮子和锥管的清洁，特别是小口径仪表，浮子干净程度明显影响测量值。
3、转子流量计流量值应作必要换算若非按使用密度、粘度等介质参数向转子流量计生产厂家专门订制的仪表，液体用仪表通常以水标定流量，气体仪表用空气标定，定值在工程标准状态。
使用条件的流体密度、气体压力温度与标定不一致时，要做必要换算。
换算公式和方法转子流量计的制造厂使用说明书中都有详述。
转子流量计紧要测量对象是单相液体或气体，液体中含有微粒固体或气体中含有液滴通常不适用。
由于浮子在液流中附着微粒或微小气泡均会影响测量值。
如需要远传输出信号作总量积算或流量掌控，一般选用电信号输出的金属管转子流量计（即金属管浮子流量计）。
如环境气氛有防爆要求而现场又有掌控仪表用气源，则优先考虑远传金属管转子流量计。
总之，不同使用环境与使用要求选择不同类型的流量计，选型尤为紧要。
超声波流量计五大故障解决方法超声流量计和电磁流量计一样，因仪表流通通道未设置任何阻拦件，均属无阻拦流量计，是适于解决流量测量困难问题的一类流量计，特别在大口径流量测量方面有较突出的优点，近年来它是进展快速的一类流量计之一、那么，超声波流量计的常见五大故障及解决方法有哪些呢？一、读数不稳定变化猛烈原因分析：安装超声波流量传感器的管道振动大或存在更改流态装置（如流量计安装在调整阀、泵、缩流孔的下流）。

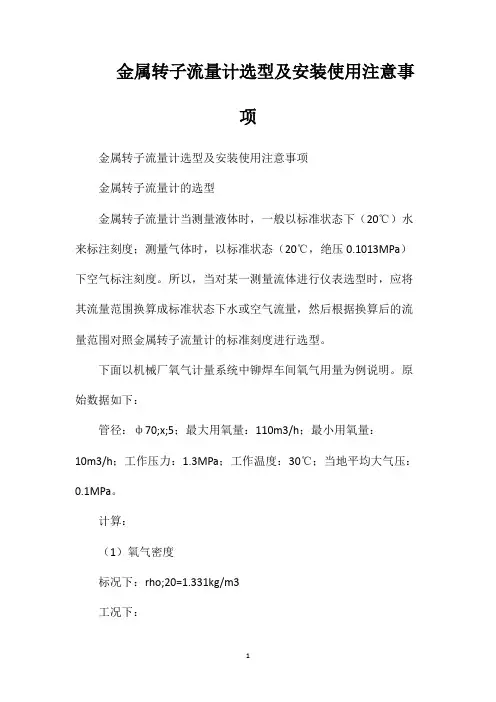

金属转子流量计选型及安装使用注意事项
金属转子流量计选型及安装使用注意事项金属转子流量计选型及安装使用注意事项金属转子流量计的选型金属转子流量计当测量液体时，一般以标准状态下（20℃）水来标注刻度；测量气体时，以标准状态（20℃，绝压0.1013MPa）下空气标注刻度。
所以，当对某一测量流体进行仪表选型时，应将其流量范围换算成标准状态下水或空气流量，然后根据换算后的流量范围对照金属转子流量计的标准刻度进行选型。
下面以机械厂氧气计量系统中铆焊车间氧气用量为例说明。
原始数据如下：管径：ф70;x;5；最大用氧量：110m3/h；最小用氧量：10m3/h；工作压力：1.3MPa；工作温度：30℃；当地平均大气压：0.1MPa。
计算：（1）氧气密度标况下：rho;20=1.331kg/m3工况下：rho;1=rho;20;x;（P1T20/PNT1Z）=1.331;x;{（1.3+0.1）;x;（273.15+20）/[0.1013;x;（273.15+30）;x;0.992]}=17.93kg/m3（2）实际流量：Qs=Q20rho;20/rho;Qsmax=Q20maxrho;20/rho;1=110;x;1.331/17.93=8.166Qsmin=Q20minrho;20/rho;1=10;x;1.331/17.93=0.742（3）由金属转子流量计实际使用流体状况下的流量修正公式：QNmax=Qsmax/0.2696=8.166/0.2696=30.29QNmin=Qsmax/0.2696=0.742/0.2696=2.75式中：ZS（ZSN）为被测气体在标准状态（工作状态）下压缩系数（一般情况ZSasymp;ZSN）；Qs为工况下氧气的实际流量；QN为标况下空气的实际流量；rho;N为标况下空气的密度（1.293kg/m3）；PN为标准大气压；TN为标准温度293.15K；rho;SN 为标况下氧气的密度（即rho;20）；Ps为氧气实际工作压力（即P1）；Ts为氧气实际工作温度（即T1）。
金属管转子流量计说明书
万丰测控 流量仪表■概述LZ 型系列金属管浮子流量计,采用可变面积式测量原理，应用现代高技术手段及元器件，生产的金属管浮子流量计。
流量计主要由三大基本部分组成：1、测量管体；2、锥形浮子；3、指示器。
浮子的位移量与流量的大小成比例，通过磁耦合系统，以不接触方式，将浮子位移量传给指示器指示出流量的大小。
也可配装不同的转换器，将流量值转换成标准如4-20mA 电远传信号，实现远距离显示、记录、积算和控制等功能。
LZ 型系列金属管浮子流量计，适用于测量液体、气体。
在测量管的设计上针对不同的管道条件、特殊流体的测量要求，配置了多种结构型式的测量管，如保温夹套型、带阻尼器型等。
除了标准的可选外，还可以为用户进行特殊设计，如高压型、高温型等，最大限度的满足用户的要求。
LZ 型系列金属管浮子流量计，在指示器的设计上可以为各种应用场合提供可靠适用的功能组合。
如现场指针指示，LCD 显示瞬时和累积流量等，在指示器供电选择方面有电池供电、24VDC 供电、220V AC 供电，方便用户现场情况进行选择。
LZ 型系列金属管浮子流量计，以其结构简单，使用寿命长、线性刻度、可用于测量液体和气体等优点而得到广泛应用，诸如石油、化工、发电厂、食品工业、制药工业、水处理工业以及其它工业域。
■技术参数：仪表型号 LZ 系列金属管浮子流量计 测量范围 （100%点值）从流量表选择水 20℃ 2.5-150,000L/h空气 1.013bar abs 20℃ 0.07-3000m 3/h量程比 10：1 5：1 精度等级 1.5 2.5 压力损失 见流量表测量管 锥形测量管 孔板测量管 刻度盘分度 依据流量单位划分仪表口径 DN15-DN150 其他口径协商制造法兰连接 DN15-DN50/PN4.0 DN80-DN150/PN1.6 法兰标准 GB/T9119 .10-88 也可按用户提供法兰标准制造如 ANSI B 16.5保温夹套法兰 DN15 DN25/PN4.0 1/2 保温夹套管 ф12特殊类型 高压型、螺纹型和其他特殊型可根据用户要求提供介质粘度 DN15≤5mPa.sDN25～DN150≤250mPa.s介质温度 -80∽200℃ 标准型 0∽85℃ 防腐型 -80∽300℃ 高温型 环境温度 -25∽60℃ 防护等级 IP65电信号输出 输出信号 4-20mA （两线制）线性度 1％温度影响 0.5％/10℃电气接口 M20×1.5 标准型 供电电源 24V DC 标准型 电源消耗 ≤3W限位报警 供电电源 24V DC电源消耗 ≤3W触点容量 3A/220V 工作温度 -25∽60℃ 防爆等级 Exib ⅡCT5 Exd ⅡBT5 防爆关联设备 本安型安全栅LB906■型谱LZ Z 就地指示型D 电远传型口径 DN15 25 50 80 100 150结构型式F10 下进上出型（可以缺省）F11 下进侧出型F12 侧进侧出型F13 右进左出型F14 左进右出型接液材质RR0 0Cr18Ni12Mo2Ti 适用于结构型式 F10型 F11型 F12型 F13型 F14型RR1 1Cr18Ni9Ti 适用于结构型式 F10型 F11型 F12型 F13型 F14型RL 316L 适用于结构型式 F10型 F11型 F12型 F13型 F14型RP PTFE 适用于结构型式 F10型Ti 钛合金适用于结构型式 F10型HC 哈氏合金适用于结构型式 F10型附加结构T 夹套型适用于测量器类型 F10型Z 阻尼型适用于测量器类型 F10型 F11型 F12型 F13型 F14型G 高温型适用于测量器类型 F10型 F11型 F12型 F13型 F14型Y 高压型适用于测量器类型 F10型 F11型 F12型 F13型 F14型指示器 (对于远传4-20mA标准电流信号指示器，可以选择＋HART协议）缺省现场指针显示瞬时流量ES1 24VDC供电，现场指针显示瞬时流量，角位移变送器，远传4-20mA标准电流信号ES2 24VDC供电，现场指针显示瞬时流量，非接触变送器，远传4-20mA标准电流信号K1 带一上限报警点输出K2 带一下限报警点输出K12 带一上限和一下限报警点输出JSB 电池供电， LCD显示瞬时流量和累积流量JSC 240VAC供电，LCD显示瞬时流量和累积流量JSD 24V DC供电，LCD显示瞬时流量和累积流量JSE 24V DC供电，LCD显示瞬时流量和累积流量，远传4-20mA标准电流信号防爆型式缺省普通型方表头Exi 本安防爆型方表头Exd 隔爆型圆表头举例：LZ□-□□□□□□□注：无选择项可以缺省。
金属转子流量计规格参数
金属转子流量计规格参数金属转子流量计是一种常用于工业领域的流量测量仪器，它可以精确地测量流体的流量，被广泛应用于化工、石油、冶金、电力等各个领域。
在这份规格参数中，我们将介绍金属转子流量计的基本原理、结构特点、技术规格以及适用范围，以帮助用户更好地了解和选择适合自己需求的流量计。
一、基本原理金属转子流量计是基于转子动力学原理设计的一种流量测量仪器。
其工作原理是在流体中安装一个旋转部件——转子，当流体通过转子时，转子受到流体的冲击力而转动，其转速与流体流速成正比。
通过采集转子的转速信号，结合流道的几何尺寸和流体性质，可以精确地计算出流体的流量。
二、结构特点1. 转子：金属转子流量计的核心部件就是转子。
转子通常采用不锈钢、钛合金等材质制成，具有较强的耐腐蚀性和机械强度。
2. 测量管道：流量计的测量管道通常采用316不锈钢或者碳钢材质制成，对流体的要求不高，能够适应多种工业场合的需求。
3. 传感器：用于采集转子的转速信号，传感器通常采用霍尔效应传感器或者光电传感器等。
4. 显示与控制装置：金属转子流量计通常配备了显示屏和控制面板，用于实时显示流量数据和进行操作控制。
三、技术规格1. 测量范围：金属转子流量计的测量范围涵盖了从微型流量到大流量的广泛范围，可根据实际需求选择合适的型号。
2. 精度等级：通常金属转子流量计的精度等级能够达到0.5级或者0.2级，能够满足大多数工业场合的精密测量需求。
3. 工作温度：金属转子流量计的工作温度范围通常在-40°C至+200°C之间，适应了大多数工业场合的温度要求。
4. 接口类型：金属转子流量计的接口类型多样，包括法兰连接、螺纹连接等，能够适应不同的管道连接方式。
5. 防护等级：根据不同的工业环境，金属转子流量计的防护等级一般在IP65至IP68之间，具有较好的防尘防水性能。
四、适用范围金属转子流量计适用于石油、化工、冶金、电力、水处理等各个领域的流量测量，尤其对于高粘度、高温、高压等特殊工况下的流体测量有着突出的性能优势。
菲时博特智能型金属管浮子流量计-操作说明书
AM54-32-II智能型金属管浮子流量计-操作说明书补充材料1、Prog protection(程序保护) /OFF(关) 打开，回到流量计显示模式。
2、●找到Submenu（菜单）Display(显示)菜单，按enter键，找到Display 1 line(第一行显示内容) Q operation(操作流量)菜单，按enter键，找到Display 1 line(第一行显示内容) Position(位置)菜单，按enter键，退回到位置显示模式，此时显示屏第一行显示传感器数值。
●再调整浮子流量计的传感器位置，手动指针对准50%点流量位置，使得50%流量位置对应的传感器值在40—60之间（最佳状态在50左右），调整完毕后，固定传感器位置，松开指针，使指针退回到零点位置。
●再找到Submenu（菜单）Display(显示)菜单，按enter键，找到Display 1 line(第一行显示内容) Position(位置)菜单，按enter键，找到Display 1 line(第一行显示内容)Q operation(操作流量)菜单，按enter键，退回到流量显示模式，此时显示屏第一行显示流量值，再进行仪表标定。
3、找到Code number（密码）菜单,输入密码5400，进入工程师菜单；4、找到Lineration(线性化) 菜单，进入电流11点标校程序，屏幕自动显示0%；（1）指针对准零点位置，按enter键，0%点电流标校完毕，屏幕显示自动变为10%，进入10% 点电流标校；（2）指针对准10%点流量位置，按enter键，10%点电流标校完毕，屏幕显示自动变为20%，进入20% 点电流标校；（3）依照以上步骤，重复进行，依次标校30% 、40%、50%、60%、70%、80% 、90%、100% 各点电流；（4）100% 点电流标校完毕，屏幕显示自动回到上一级菜单，按C/CE键,切换到流量显示模式，指针依次对准0% ，10% 、…、90% 、100% 各点，检查电流输出及液晶显示是否在误差范围内；5、Adjust(数值调整)菜单可对0% 、10% 、…、90% 、100% 各点采样数值进行手动修改，从而进行电流的修正；如果某点电流输出超差，可对此点单独进行采样数值的修改，从而使电流输出达到精度要求；或者重新进行Lineration(线性化) 菜单11点电流标校程序，对每一点重新进行电流标校，使电流输出达到精度要求；6、Function(数据保存)菜单，按Enter键，warning！Down Lin.db→Enter”(是否保存数据)，按Entert键确认。
金属转子流量计规格参数
金属转子流量计规格参数
金属转子流量计是一种用于测量液体或气体流量的设备，它通常包含一对金属转子，通过测量转子的旋转来确定流体的流速。
以下是金属转子流量计的一般规格参数，但请注意，具体的规格可能因制造商和型号而异：
1.测量范围：表示流量计能够测量的液体或气体的流量范围。
通常以单位体积的时间来表示，例如立方米/小时（m³/h）。
2.精度：流量计的精度是指其测量结果与实际值之间的误差。
精度通常以百分比或小数表示，例如±1%。
3.工作压力范围：表示流量计可靠工作的液体或气体压力范围。
单位通常为帕斯卡（Pa）或其它压力单位。
4.工作温度范围：表示流量计可靠工作的温度范围。
单位通常为摄氏度（℃）或华氏度（℉）。
5.材质：流量计的主体材质，通常是金属，如不锈钢。
这有助于确保流量计在各种环境条件下的稳定性和耐用性。
6.输出信号：流量计通常会产生电信号，例如脉冲信号或模拟信号，以便连接到监控或记录设备。
7.电源要求：流量计所需的电源参数，例如电压和电流。
8.安装要求：包括流量计的安装方式、管道连接方式等详细信息。
9.防护等级：流量计可能具有一定的防护等级，以适应不同的工作环境，例如防水、防尘等级。
10.认证标准：流量计可能符合特定的认证标准，如ISO标准或其他相关行业标准。
这些规格参数可能会因制造商和具体型号而有所不同。
在选择金属转子流量计时，最好参考制造商提供的详细技术规格和使用手册以获取准确的信息。
转子流量计
仪表名称：FAM5400系列金属转子流量计系统规格FAM5400系列金属转子流量计用于测量已确定操作条件的介质。
技术说明1、A M54_31/_ 32AM54_31/_ 32转子流量计可选装辅助装置，配备指示器与智能化微处理器转换器，采用二线制操作。
可提供下列选择：AM54_31；具有电气转换器4-20mA的指示器，不带液晶显示AM54_32；具有电气转换器4-20mA的指示器，带液晶显示结构特点瞬时流量或流量累计值显示（AM54_32 流量计）。
液晶显示也可在以后加装。
电子化低/高报警菜单式组态（AM 54_32流量计）可使用HART通信进行组态（采用手操器或SMART-VISION）流量曲线的电子线性化菜单式组态，使用磁棒操作，无需打开面盖（AM54_32 流量计）用户自定义的显示格式（AM54_32流量计）适用于所有口径的流量计传感器两种壳体设计：- 非防爆与防爆壳体- 防爆耐压壳体一台流量计可用于本质安全以及非本质安全装置FM与CSA 认证可随时改变介质压力与温度2、A M54_7_AM54_7_转子流量计可选装辅助装置，包括带/不带报警变送器的指示器。
并提供下列选择：AM54_71；无其他部件的指示器AM54_72；带低报警变送器的指示器AM54_73；带高报警变送器的指示器AM54_74；带低/高报警变送器的指示器结构特点两种壳体设计：- 非防爆与防爆壳体- 防爆耐压壳体FM 与CSA 认证可以通过安装紧凑模块来读取报警信号。
可从外部看到报警设定指示。
可在刻度面板上设定报警值。
滚珠轴承、抗分离与无滞后磁力伺服系统。
流量计符合NAMUR要求NE21（关于过程与实验室技术设备的电磁相容性5/93）以及EMC规程89/EWG。
低与高报警设定值之差< 5 %。
无需打开指示器面盖即可装配与拆卸传感器的辅助部件。
重复性为刻度最终值的±0.25 %。
圆形指示器面盖。
a)HART协议通信HART 协议在过程控制系统/PC、手操器与FAM5400 之间实现数字通信。
菲时博特AM54智能型金属管转子流量计-选型说明书
根据以上计算的系数Fm，计算用水标校时对应水的体 积流量：QV（水）=Fm×Qm
注：ρS =所选浮子的材料密度 (g/cm3),见下表 ρa =被测液体的密度 (g/cm3)
浮子密度对照表 浮子材质
304,316,316L,1Cr18Ni9Ti, 1Cr18Ni12Mo2Ti
聚四氟乙烯 （PTFE） 哈氏合金 （Hc，Hb）
1000 1200 1800
80-250-K 10 80-250-K 20 80-250-K 30
DN100 ( 4〃)
63000 40000 100000 63000
2000 2500
100-250-K 10 100-250-K 20
DN150 ( 6〃)
100000 80000 160000 100000
250
25-250-K 60
6300 4000
180
50-250-K 10
DN50
10000 6300
250
( 2〃)
16000 10000
400
50-250-K 20 50-250-K 30
25000 16000
1000
50-250-K 40
DN80 ( 3〃)
25000 16000 40000 25000 63000 40000
浮子号
M1
M2
25
0.7
15-250-K 10
40
25
1.1
15-250-K 20
63
40
1.8
15-250-K 30
DN15
100
63
（1/2〃）
160
100
2.8
15-250-K 40
金属转子流量计规格参数
金属转子流量计规格参数金属转子流量计是一种用于测量液体或气体流量的设备，它通过转子的旋转来测算流体的流速。
在工业领域中，金属转子流量计被广泛应用于化工、石油、制药、食品等领域。
下面将为您详细介绍金属转子流量计的规格参数。
一、产品概述金属转子流量计采用高精密的金属转子和精密传感器，利用转子旋转的频率与流体流速成正比的关系，实现对流体流量的准确测量。
该流量计具有精度高、重复性好、抗振动能力强、结构紧凑等特点，适用于各种液体和气体介质的流量测量。
二、产品特点1. 材质选择：金属转子流量计重要部件采用不锈钢等金属材质制成，具有良好的耐腐蚀性和机械强度，适用于多种恶劣工况。
2. 测量范围：流量计的测量范围广，能够满足从微量到大流量的测量需求。
3. 高精度：金属转子流量计的测量精度高，能够满足工业领域对流量测量的精度要求。
4. 宽工作温度范围：金属转子流量计能够适应较宽的工作温度范围，适用于高温或低温环境。
5. 抗振动能力强：流量计结构设计合理，具有良好的抗振动性能，适用于工业现场的复杂振动环境。
6. 高压力承受能力：金属转子流量计能够承受较高的压力，适用于高压工况下的流量测量。
三、技术参数1. 测量介质：液体、气体2. 流量范围：液体 0.01-1200 m³/h，气体 0.1-12000 m³/h3. 精度等级：±0.5%R, ±1.0%R4. 温度范围：-40℃~+200℃5. 压力范围：0-4.0MPa6. 输出信号：脉冲信号、4-20mA电流信号、RS485数字信号等7. 电源电压：DC24V、AC220V8. 进出口接口：法兰连接、螺纹连接等9. 防护等级：IP65、IP67、IP6810. 安装方式：直通式、侧装式四、应用领域金属转子流量计适用于石油化工、化学工业、食品饮料、制药、水处理等领域，可用于各类液体和气体介质的流量测量，如原油、石油制品、水、酒精、溶剂、酸碱溶液、氮气、氧气等。
金属转子流量计规格参数
金属转子流量计规格参数一、产品概述金属转子流量计是一种基于转子测量原理的流量计，它适用于测量液体或气体的流量，并广泛应用于化工、石油、冶金、电力等领域。
金属转子流量计具有精度高、稳定性好、适用范围广、维护方便等特点，是工业自动化控制系统中不可或缺的重要仪表。
二、技术规格1. 测量精度：金属转子流量计的测量精度一般在0.5%~1.0%之间，可根据用户需求进行定制。
2. 流量范围：根据不同规格和型号的金属转子流量计，其流量范围可覆盖0.1m3/h至1000m3/h，满足不同工况下的流量测量需求。
3. 温度范围：金属转子流量计的测量液体温度范围一般在-40℃至+200℃之间，适用于各种工业生产条件下的流体测量。
4. 压力范围：金属转子流量计的工作压力范围广泛，一般可覆盖0~40MPa，适用于高压、高温下的流量测量。
5. 介质适用性：金属转子流量计可适用于各种液态介质、气态介质的流量测量，包括腐蚀性介质、高粘度介质等。
6. 材质选择：金属转子流量计的主要零部件一般采用不锈钢、碳钢等耐腐蚀材质制成，确保在恶劣工况下的稳定运行。
7. 输出信号：金属转子流量计可提供模拟输出、数字通讯输出等多种信号输出方式，满足不同工业控制系统的要求。
8. 电源要求：金属转子流量计的电源要求一般为DC24V或AC220V，也可根据客户需求进行定制。
9. 安装方式：金属转子流量计可提供法螺纹、法兰连接等多种安装方式，适用于不同管道连接需求。
10. 防护等级：金属转子流量计常见的防护等级为IP65、IP67，确保在恶劣环境下的稳定运行。
三、产品特点1. 高精度：金属转子流量计采用先进的测量原理和精密的加工工艺，具有高精度的流量测量能力。
2. 稳定性好：金属转子流量计结构简单、零部件少、无活动密封件，因此具有较好的稳定性和可靠性。
3. 适用范围广：金属转子流量计可适用于各种工业场合的流量测量，包括液体、气体等。
4. 维护方便：金属转子流量计的结构简单，维护方便，可大大节约维护成本和时间。
转子流量计-选型说明书
4
250 80 87 118
DN15
63
DN15 105.0 75.0 14.0
4
250 80 87 118
( 1/2〃) CL150
1/2〃 89.0
60.3 15.9
4
250 80 87 118
CL300
1/2〃 95.2
66.7 15.9
4
250 80 87 118
40
DN25 115.0 85.0 14.0
17.0 14.5
15.5
28.0 18.5
22.0
8.1
6.9
8.0
9.5
9.0
14.0
10.0 7.9
25.0
10.0 8.5
38.0
16.2 12.8
40.5
19.0 16.0
42.0
22.0 17.3
44.0
25.0 20.0
56.0
28.5 24.0
62.0
注：M1-浮子材质为1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、316、316L、Hc等 M2-浮子材质为 PTFE、Ti 等
钛 （Ti）
ρS (g/cm3)
7.8
3.4 8.3 4.51
C、根据以上计算得到的水流量QV（水），查对流量表确定 浮子号、口径。
流体中有可能含有铁屑颗粒，用时就必须在流量 计的入口处加装磁过滤器，磁过滤器内装有以螺旋形排 列的磁棒，这种排列方法保证了压力损失最小。
我公司可以提供55CT4000系列磁过滤器。
630 400
16.0
15-250-K 80
1000 630
30
25-250-K 10
流量计选型指南说明书
SERIESLFMALFMBLFMCLFMDLFMELFMFRanges 0.1 to 5 GPM water (0.5 to 18 LPM water)0.1 to 5 GPM water (0.5 to 18 LPM water)0.25 to 8 GPM water (1 to 30 LPM water)0.8 to 10 GPM water (3 to 40 LPM water)1.2 to 25 GPM water (5 to 100 LPM water)2.5 to 70 GPM water (10 to 250 LPM water)Accuracy±5% FS±5% FS±5% FS±5% FS±5% FS±5% FSBody MaterialsPolycarbonatePolycarbonatePolycarbonatePolycarbonatePolycarbonatePolycarbonateProcess Connection 1/2˝ male NPT in-line or 90° elbow connections 1/2˝ male NPT in-line or 90° elbow connections 1/2˝ or 3/4˝ male NPT in-line or 1/2˝ male NPT 90° elbow connections 3/4˝ male or female NPT in-line or 3/4˝ male NPT 90° elbow connections 1˝ male or female NPT in-line or 1˝ male NPT 90° elbow connections 2˝ male or female NPT in-line connections Scale Length2˝ (51 mm)3˝ (76 mm)3˝ (76 mm)3.5˝ (89 mm)4.5˝ (114 mm)5.5˝ (140 mm)SERIESRMARMBRMCVFAVFBVFC/VFCRRanges0.05 to 200 SCFH air (5 to 2500 cc/m air)1 to 50 GPH water (5 to 300 cc/m water)0.5 to 600 SCFH air (0.6 to 95 LPM air)1 to 100 GPH water (0.06 to 6.2 LPM water) 5 to 1800 SCFH air (2.5 to 850 LPM air)0.1 to 10 GPM water (0.05 to 5 LPM water)0.1 to 200 SCFH air (0.06 to 100 LPM air)0.6 to 40 GPH water (6 to 200 cc/m water)0.3 to 200 SCFH air (0.2 to 40 LPM air)0.5 GPH to 5 GPM water (0.002 to 20 LPM water) 2.5 to 100 SCFM air (60 to 2800 LPM air)0.5 to 20 GPM water (2 to 75 LPM water)Accuracy±4% FS±3% FS±2% FS±5% FS ±3% FS ±2% FS Body MaterialsPolycarbonate Polycarbonate Polycarbonate AcrylicAcrylicAcrylicTemperature Limits 130°F (54°C)130°F (54°C)130°F (54°C)With valve: 120°F (48°C); Without valve: 100°F (38.6°C)With valve: 120°F (48°C);Without valve: 100°F (38°C)120°F (48°C)Pressure Limits100 psi (6.7 bar)100 psi (6.7 bar)100 psi (6.7 bar)With valve: 100 psi (6.7 bar);Without valve: 150 psi (10 bar)With valve: 100 psi (6.7 bar);Without valve: 150 psi (10 bar)100 psi (6.7 bar)Process Connection 1/8˝ female NPT back connections 1/4˝ female NPT back connections1/2˝ female NPT back connections1/8˝ female NPT back or end connections1/8˝ female NPT back or end connections 1˝ female or male NPT or BSPT back or end connections (VFC only)Scale Length 2˝ (51 mm)5˝ (127 mm)10˝ (254 mm)2˝ (51 mm)4˝ (102 mm)5˝ (127 mm)Metering ValveOptional bottom or top mount brass or stainless steel valveOptional bottom brass or stainless steel valveOptional bottom brass or stainless steel valveOptional bottom or top mount brass or stainless steel valveOptional bottom brass or stainless steel valveVFCR standard with Delrin ® plastic full adjust and control valveGENERAL PURPOSE IN-LINEFlowmetersINDUSTRIALFlowmetersSERIESVATTVAVA1000 VA1500VA20000VA25000DR10000DR20000Ranges1.19 to 79 GPH water (75 to 5000 ml/min water)6.34 to 79.2 GPH water (400 to 5000 ml/min water)0.104 to 89.2 SCFH air (49 to 42000 ml/m air)0.009 to 19.97 GPH water (0.55 to 1260 ml/m water)0.22 to 49 SCFH air(104 to 23100 ml/min air)0.028 to 27 GPH water (1.8 to 522 ml/min water)0.792 to 93.9 SCFH air (374 to 44300 ml/min air)0.087 to 21.7 GPH water (5.5 to 1370 ml/m water)0.104 to 18.39 SCFH air (49 to 8600 ml/m air)0.01 to 3.32 GPH water (0.61 to 209 ml/min water)0.24 to 100 SCFH air (0.13 to 50 LPM air)0.02 to 24 GPH water (1.5 to 1500 cc/m water)0.33 to 90 SCFH air (0.16 to 44 LPM air)0.05 to 21 GPH water (3.2 to 1300 cc/m water)Accuracy±5% FS ±5% FS ±2% FS ±2% FS±2% FS±2% FS±5% FS±5% FSBody MaterialsPFA PFA Glass flow tube Glass flow tube Glass flow tube Glass flow tube Glass flow tube Glass flow tube Temperature Limits 250°F (121°C)250°F (121°C)250°F (121°C)150°F (65°C)250°F (121°C)150°F (65°C)250°F (121°C)250°F (121°C)Pressure Limits100 psi (6.7 bar)100 psi (6.7 bar)200 psi (13.8 bar)100 psi (6.7 bar)200 psi (13.8 bar)100 psi (6.7 bar)250 psi (17 bar)250 psi (17 bar)Process Connection 1/4˝ or 3/8˝ female NPT back connections 1/4˝ or 3/8˝ female NPT back connections 1/8˝ female NPT back connections 1/8˝ female NPT back connections 1/8˝ female NPT back connections 1/8˝ female NPT back connections 1/8˝ female NPT back connections 1/8˝ female NPT back connections Scale Length 5˝ (127 mm)3˝ (75 mm) 2.5˝ (65 mm) 2.5˝ (65 mm)6˝ (150 mm)6˝ (150 mm)2.5˝ (65 mm)6˝ (150 mm)Metering ValveN/A Optional 6-turn needle valve 6-turn needle valve; Optional 16-turn highprecision valve6-turn needle valve6-turn needle valve; Optional 16-turn high precision valve6-turn needle valveOptional 6-turn needle valveOptional 6-turn needle valveSERIESIFHFTVFSSSMRanges1.2 to 250 SCFM air (35 to 7080 LPM air)0.25 to 116 GPM water (0.95 to 439 LPM water) 2 to 22 SCFM air 0.5 to 25 GPM oil0.05 to 116 GPM water 0.025 to 0.545, 4.00 to 120.0 GPM water 0.16 to 3.20, 20.0 to 1000 SCFM air0.2 to 5.4, 4 to 120 GPM water 2 to 50, 20 to 1000 SCFM airAccuracy±3% FS±4% FS±2% FS±2% FSBody MaterialsGlass flow tube Aluminum, brass, or 304 SS Body: T316 SS; O-ring: Buna-N; Sight tube: Polysulfone Body: T316 SS; O-ring: FKM Temperature Limits 200°F (93°C)240°F or 400°F (115° or 204°C)300°F (149°C)300°F (149°C)Pressure Limits200 psi (13.8 bar); some models 125 psi (8.6 bar)600 psi to 6000 psi (41 to 413 bar)3/4˝ models: 300 psig (20.6 bar) @ 200°F (93°C);1-1/2˝ models: 180 psig (12.4 bar) @ 200°F (93°C)3/4˝ models: 1000 psig(68.9 bar) @ 250°F (121°C);1-1/2˝ models: 800 psig (55 bar) @ 250°F (121°C)Process Connection 1/2˝, 1˝ or 2˝ female NPT back connections 1/8˝ to 2˝ female NPT back connections 3/4˝ or 1-1/2˝ female NPT 3/4˝ or 1-1/2˝ female NPT Scale Length 4-3/4˝ (120 mm)1-1/2˝ to 2-1/4˝ (38 to 57 mm)3/4˝NPT: 3.2˝ (8 cm);1-1/2˝ NPT: 5.2˝ (13 cm)3/4˝ NPT: 3.2˝ (8 cm);1-1/2˝ NPT: 5.2˝ (13 cm)PADDLE AND THERMAL STYLEFlow SwitchesPISTON STYLEFlow Switches®SERIESV4V6V7V10V8FS-2TDFSServiceGases or liquidsGases or liquidsLiquidsGases or LiquidsLiquidsLiquidsLiquidsSet Point Range 3 to 2400 GPM (12 to 9000 LPM)17 to 10000 SCFM (8 to 4700 LPM).03 to 10 GPM (.11 to 38 LPM) .15 to 43 SCFM (4 to 1200 LPM)7.5 to 58.0 GPM (28.4 to 218 LPM) 2.3 to 9.5 GPM (8.7 to 36 LPM)8.8 to 50 SCFM (250 to 1420 LPM)6.8 to 58 GPM (25.7 to 218 LPM)4 to 396 GPM (15 to 1500 LPM)0.5 to 10 ft/s (0.15 to 3 m/s)Wetted Materials Brass, 430 SS, 316 SS*Brass or 303 SS, 301 SS, 302 SS, Ceramic* 301 SSBrass or 303 SS, 316 SS, 301 SS, 302 SS, CeramicBrass or 316 SS, 301 SS, 302 SS, Ceramic Tin-Bronze, Brass, SS 316 SS, Polysufone, and FKM Temperature Limits -4 to 400°F (-20 to 205°C)-4 to 400°F (-20 to 205°C)250°F (121°C)200°F (93°C)-40 to 250°F (-40 to 121°C)230°F (110°C)185°F (85°C)Pressure Limits5000 psig (345 bar)2000 psig (138 bar)2000 psig (138 bar)2000 psig (138 bar)250 psig (17.2 bar)145 psig (10.0 bar)500 psig (34.5 bar)Adjustable Set Point Yes Yes Yes Yes Yes Yes YesPower Requirement NoneNoneNone None None None 9 to 24 VDC Enclosure Rating WP and EXP WP and EXP WP WP WP WP WPSwitch TypeSPDT or DPDTSPDT or DPDTSPDTSPSTSPDTSPDT1 NO NPN, 1 NC NPN Process Connection 1-1/2˝ male NPT* or 1-1/2˝ male BSPT 1/2˝ male NPT* or 1/2˝ male BSPT 1˝ male NPT 1/2˝ male NPT* or 1/2˝ male BSPT 1˝ male NPT 1˝ male NPT or BSPT 1˝ male NPT Agency ApprovalsATEX, CE, CSA, FM, IECEx, UL**ATEX, CE, CSA, IECEx, KTL, ULCE, ULCE, CSA, URCE, cURusCECESERIESP2P3P1P8GVSAFSServiceGases or liquidsLiquidsLiquidsLiquidsLiquidsGases or LiquidsSet Point Range .05 to 1 GPM (.2 to 3.79 LPM).42 to 5 CFM (11.9 to 141 LPM).25 to 2 GPM (.95 to 7.57 LPM).1 to 1.5 GPM (.38 to 5.7 LPM).25 to 2 GPM (.95 to 7.57 LPM)1 to 8 GPM (3.8 to 30.3 LPM)1 to 75 SCFM @ 5 psi (28 to 2123 LPM @ 5 psi).5 to 20 GPM (2 to 75.5 LPM)Wetted Materials PPE & PS, Epoxy, 316 SSPolypropylene, PPS Composite, 316 SS, Fluorocarbon Brass, Polysulfone, 316 SS, Fluoroelastomer, Epoxy Brass, PPS Composite, Epoxy, 316 SS, Fluorocarbon Bronze, TFE, 316 SS, Fluoroelastomer, Ceramic 316 SS, Fluoroelastomer, Epoxy, Brass Temperature Limits 0 to 212°F (-18 to 100°C)0 to 212°F (-18 to 100°C)-20 to 225°F (-29 to 107°C)-20 to 275°F (-28 to 135°C)-20 to 200°F (-29 to 93°C)-20 to 300°F (-29 to 149°C)* Pressure Limits 150 psig (10.3 bar) @ 70°F (21°C), 50 psig (3.4 bar) @ 212°F (100°C)125 psig (8.6 bar) @ 70°F (21°C), 50 psig (3.4 bar) @ 212°F (100°C)1000 psig (69 bar)1500 psig (103 bar)400 psig (27 bar) @ 100°F (38°C)1000 psig (69 bar)Adjustable Set Point No No No No Yes Yes Power Requirement None None None None None None Enclosure Rating GPGPGP GPGP GP Switch TypeSPST, NO SPST, NOSPDTSPST, NO SPDTSPDTProcess Connection 1/4˝ male NPT 3/8˝ male NPT or 1/4˝ Quick Disconnect 1/4˝ female NPT 3/8˝ male NPT 1˝ female NPT 1/2˝ female NPT Agency ApprovalsCECECECECECE*Other options available, contact factory **No housing option (-NH) has no approvals*Other options available, contact factoryFLOWWater MetersSERIESTFPPFTSFI-100TDFMTServiceGasesLiquidsLiquids Liquids Wetted Materials PPS Brass or 316 SS Brass PVDF Accuracy±3% FS±1% FS±5% FS±1.5% FS Temperature Limits 158°F (70°C)212°F (100°C)-20 to 212°F (-29 to 93°C)194°F (90°C)Pressure Limits 40 psig (2.8 bar)400 psig (27.6 bar)125 psig (8.6 bar)145 psi (1.0 MPa)Pipe Size 1/8˝, 1/4˝, 3/8˝ or 1/2˝ (3.2 mm, 6.4 mm, 9.5 mm or 12.7 mm)1-1/2 to 40˝ (38.1 to 1016 mm)1/2˝ or 3/4˝ (12.7 mm or 19 mm)3/8˝, 1/2˝, 3/4˝, 1˝, 1-1/2˝ or 2˝ (9.5 mm, 12.7 mm, 19 mm, 25.4 mm, 38 mm or 50.8 mm)Flow Rate .042 to 420 SCFH (0.02 to 200 LPM) 1.2 to 25 ft/s (0.37 to 7.62 m/s) 2 to 35 GPM (7.6 to 132.5 LPM)0.44 to 176.11 GPM (0.1 to 40 m 3/h)Output0 to 5 V4 to 20 mA or pulsedPulsed4 to 20 mA or pulsedSERIESWMT2WMHWPTWRBTServiceWaterWaterWaterWaterWetted Materials Body and couplings: Brass; Measuring Chamber: ABS plastic Body and couplings: Brass; Measuring chamber: ABS plastic Body: Nylon 66; Couplings: Nylon 66, 1-1/2˝ (40 mm) sizes lead free ECO BRASS ®; Measuring chamber: ABS plasticBody and couplings: ECO BRASS ®; Measuring chamber: ABS plastic Accuracy±2% FSWMH-A-X-XX: Transitional flow: ±3%; Nominal flow: ±1.5%WPT-A-X-XX: Transitional flow: ±3; Nominal flow: ±1.5%Transitional flow: ±3%; Nominal flow: ±1.5%Temperature Limits 104°F (40°C)190°F (88°C)122°F (50°C)122°F (50°C)Pressure Limits 232 psi (16 bar)150 psi (10 bar)150 psi (10 bar)150 psi (10 bar)Pipe Size 1/2˝ to 2˝ (12.7 mm to 50 mm)5/8˝ x 1/2˝ to 2˝ (15 mm to 50 mm)5/8˝ x 1/2˝ to 1-1/2˝ (15 mm to 40 mm)5/8˝ x 1/2˝ to 2˝ (15 mm to 50 mm)Flow Rate 20 to 160 GPM (3 to 30 m 3/h)20 to 160 GPM (3 to 30 m 3/h)20 to 160 GPM (3 to 30 m 3/h)20 to 160 GPM (3 to 30 m 3/h)OutputPulsedPulsedPulsedPulsedULTRASONICFlow TransmittersSERIESMFSIEFUFBServiceLiquids Liquids Liquids Wetted Materials 316 SS316 SSn/aAccuracy±2% of reading 0.5% of reading, 1% of reading or ±1% FS ±2% of reading Temperature Limits 194°F (90°C)15 to 250°F (-9 to 121°C)275°F (136°C)Pressure Limits 232 psi (16 bar)400 psi (27.6 bar)N/APipe Size 1/2 or 1˝ (12.7 or 25 mm)4 to 36˝ (101 to 914 mm)0.05 to 79˝ (13 to 2000mm)Flow Rate 0.25 to 52.8 GPM (1 to 200 LPM) 0 to 20 ft/s (0 to6 m/s)0.33 to 33 ft/s (0.1 to 10 m/s)Output4 to 20 mA or pulsed(1) Analog: 4 to 20 mA, 0 to 5 V, 0 to 10 V or 2 to 10 V (display selectable);(1) Pulse/Frequency: 0 to 15 V peak pulse, 0 to 500 Hz or scalable pulse output (display selectable);(2) Alarm: (1) Empty pipe detection or minimum/maximum velocity, (display selectable); (1) Reverse flow output indication.4 to 20 mA, 0 to 16 mA or 0 to 20 mASERIESUFMPUBServiceLiquids Liquids Wetted Materials n/an/aAccuracy±3% of reading ±2% FSTemperature Limits 185°F (85°C)275°F (135°C)Pressure Limits N/AN/APipe Size 0.98 to 4.62˝ (24.89 to 117.35 mm)0.5 to 78˝ (13 to 2000 mm)Flow Rate 0.33 to 32.8 ft/s (0.1 to 10 m/s)0.33 to 65.62 ft/s (0.1 to 20 m/s)Output4 to 20 mA and pulsed 4 to 20 mA, 0 to 16 mA or 0 to 20 mA and pulsed Enclosure RatingNEMA 4X (IP66)NEMA 4X (IP66)。
金属管转子流量计用户手册（版本21）说明书
Metal Tube Rotameter User Manual(Version21)1.Safety Instructions (1)2.Introduction (3)2.1General Description (3)2.3Features (4)2.4Drawing (5)2.5Technical Parameters (9)3.Intended Use (10)4.Wiring (12)5.Limit Switch (15)6.Flow Table (17)7.Operation (19)7.1Main Parameters (19)7.2Clear Total Flow (20)7.34mA correction (21)7.420mA Correction (22)7.5Flow Unit (23)7.6Damp (24)7.7Small Signal Cutoff (25)7.8Measuring Range (26)8.Trouble Shooting (27)1.Safety Instructions Thank you for purchasing ourproduct.Wehavewritten this guide to provide the persons responsible for the installation,operation and maintenance of your flow meter with the product specific information they will need.In order to prevent damage to instrument and make the instrument in the best performance and stable operation,please read this manual thoroughly before installation.Please have a safekeeping of this manual and together with the instrument after reading.Please pass this manual to technical department of end user to keep.This manual classifies important grade of safety attentions by Caution and Warning.Caution Error operation in case of ignoring the tips might cause the personal injury or damage to the instrument and property.WarningError operation in case of ignoring the tips might cause the personal injury or major accident.Select explosion-proof instrument for explosive environment applicationConfirm whether the nameplate of instrument has the identifiers of explosion-proof certification and temperature class,the instrument can ’t be used in explosive environment without those identifiers.The explosion-proof temperature class of instrument must meet the explosion-proof and temperature of environmental requirements on siteWhen the instrument is in used explosion-proof environment,make sure that the explosion-proof certification and temperature class of instrument meet to theThis manual contents the following icons:Indicates safety attentions which are dangerous.Indicates safety attentions which are needed to pay attention to.Indicates safety attentions which are forbidden.requirements on site.No opening while working in explosive environmentBefore wiring,please power instrument off.The protection class of instrument must meet the working conditionrequirements on siteThe requirement of protection class on site should be under or the same as the protection class of instrument to ensure that the instrument is working fine.Confirm the working environment of instrument and medium temperatureThe environment on site and the maximum medium temperature should be under the nominal value of instrument.Confirm the ambient pressure of instrument and medium pressureThe ambient pressure on site and the maximum medium pressure should be under the nominal value of instrument.If doubting that the instrument in the event of failure,please do not operate itIf there are something wrong with the instrument or it had been damaged,please contact us.ImportantBefore use,read this manual thoroughly and familiarize yourself fully with the features,operations and handling of rotameter to have the instrument deliver its full capabilities and to ensure its efficient and correct use.WarningWhen using a metal tube rotameter,the total system design must be considered to ensure safe and troublefree performance.Function,material compatibility,adequate ratings,proper installation,operation,and maintenance are the responsibilities of the system designer and user.Improper selection or misuse of the product may result in serious personal injury or property damage.InformationMetal Tube Rotameter may be used only for flow measurements of fluid and gaseous media.The manufacturer shall not be liable for damages that may result from unintended or inappropriate use.When dealing with an aggressive medium,clarify the material resistance of all wetted parts.When using the device in hazardous areas,follow the applicable national installation rules.CautionInstallation,start-up and operating personnelOnly trained specialists authorized by the system operator may carry out the installation,electrical installations,startup,maintenance and operation.They must read and understand the operating manual and follow its instructions.The required mounting,electrical installation,start-up and maintenance work may only be carried out by expert and authorized persons designated by the plant operator. Basically,follow the conditions and provisions applicable in your country.2.Introduction2.1General DescriptionLZ Series intelligent Metal tube rotameter is a variable area flow meter which is based on the float position measurement.With full-metal structure,it has the features of small size,low pressure loss,large range ratio(10~20:1),optional transmitter with HART communication function,and convenient installation&maintenance etc.It is widely used in flow measurement and process control of small flow,low flow rate, and various industries under complex and harsh environments.2.3Features 1.Robust all-metalstructure design.2.Suitable for gas and liquid measurement in various industries.3.Cone-shape measuring tube design,which has wide measuring range and good linearity.4.Wetted parts material are optional:Stainless steel,Titanium,Hastelloy,PTFE,FEP,etc.5.Adopt advanced magnetic coupling system design,improve the accuracy and stability6.The upper row displays the instantaneous flow,the lower row displays the total flowInstantaneous flow 0.000-99999Total flow 0.00-99999999Current range 3.80-21.00mA Instantaneous flow percentage 0-100%Pointer angle 0.00-90.00°Ambient temperature-40--+150℃Total flow small signal cutoff 0-10%Damping time setting range 0-10secondsVarious flow units are optional,the range is automatically converted when unit is changed.2.2Working PrincipleThe flow meter consists of a measuring tube and a float inside it.The flow pushes the float to an equilibrium point.The area obtained between the float and the tube is proportional to the flow rate.The point of equilibrium depends on:•E =Force of the fluid flow •Ff =Weight of the float •Al =Free area of flowwhere:Al=A0(calibrated orifice area)-Af (float area)7.For the digital LCD display type,the flow range of the instantaneous flow can be corrected on-site based on the different measuring medium.8.It adopts advanced six level data backup technology,data of total flow can be saved automatically when power-off,(the total flow sending period is0.3S).9.Besides AC/DC power supply,it supports battery power supply function.10.No need to open the cover,it can be operated by a magnetic pen;the key operation function is also available.11.Through the HART protocol,you can use the handheld operator or host computer software to perform partial or full configuration operations on the flowmeter.2.4Drawing·Standard Dimensions and WeightCaliber DN15DN25DN50DN80DN100DN150L (mm)250250250250250250Weight (kg) 5.0 6.51015.51735Square Convertor Round Convertor·Jacket Type Dimensions and Weight Caliber DN15DN25DN50DN80DN100DN150L (mm)250250250250250250Weight (kg)7.51013192138·FEP Liner type Dimensions and weight Caliber DN15DN25DN50DN80DN100DN150L (mm)250250250250250250Weight (kg) 5.0 6.51015.516.532Insulation Jacket typeSquare Convertor Round Convertor·FEP Liner type Dimensions and weight Caliber DN15DN25DN50DN80DN100DN150L (mm)250250250250250250Weight (kg) 5.0 6.51015.51732·Side outlet type:Dimensions,weight and pressure loss(DN15～DN25)·Bottom inlet and side outlet type:Dimensions,weight and pressure lossCaliberDN15DN25F(mm)120120L(mm)250250Weight(kg)67.2Pressure loss(kpa)2130CaliberDN15DN25F(mm)120120L(mm)250250H(mm)67.2Weight(kg)67.2Pressure loss(kpa)2130Square Convertor Round(DN15～DN25)·Horizontal mounting type:Dimensions ,weight and pressure loss Caliber 15202540506580100125150L (mm)250250250300300400400400500500(DN15～DN150Gas)Caliber 15202540506580100125150L (mm)250250250250250250250250250250(DN15～DN150Liquid)·Additional structure and installation instructionsStraight pipe type With Filter Liner FEP with Filter Liner FEP straight pipe typeDiameter DN15DN25DN50DN80DN100DN150 Front straight pipe H1≥(mm)75125250400500750 After straight pipe H2≥(mm)250250250250250250φd(mm)951151652002202852.5Technical Parameters3.Intended UseInstallation drawingEx-proof mark Flame-proof :ExdIICT4～6GbIntrinsically Safe Explosion Proof:ExialICT3-6Sensor body SS304FloatSS304,SS316,Hastelloy,FEPh1:Outlet straight pipe h2:Inlet straight pipe,5D h3:Magnetic filter1.Remote type flow meter need to be earth grounded to get good electromagnetic compatibility.2.Upstream section≥5DN and downstream≥250mm to eliminate the whirlpool effect.3.The welding slag in the pipeline must be cleaned,and there mustn't be any magnetic particles in the magnetic coupling part.4.When install anti-corrosion type flow meter,the strength should be moderately when fasten bolts of flanges to avoid damage to the sealing surface.5.Please properly handle the waterproof problem of the cable connector to prevent rainwater from entering the case.6.If there's magnetic particles in the medium,magnetic filter should be installed in the inlet.If there's non-magnetic particles,filter should be installed.If there is bubbles,exhaust should be installed.7.Control valve should be installed in the downstream of flow meter.Working pressure should be more than pressure loss to make sure flow meter can work stably.8.If medium is pulsating flow,a buffer device should be installed.9.Open the control valve slowly to avoid damaging to the flow meter.10.If pressure is unstable,especially for gas,a damping structure should be adopted.4.WiringNote1:When wiring in accordance with intrinsically safe explosion-proof requirements,please combine the wiring method of the relevant safety barrier. Note2:24VDC power supply and pulse output are not in common ground!Note3:Battery powered model,use a specific power socket,no output.Two-wires4-20mA output connection(with HART)Intrinsic safety connectionRelay output and pulse output connectionAC power supply connectionBattery powered connectionHartThe HART375handheld tool can be connected to the HART instrument in the remote control room or on-site for communication operations.The handheld tool can be connected in parallel to the HART protocol device or to its load resistance(250Ω).Don’t need to consider the polarity of the lead when connecting.In order to ensure the normal communication of the handheld tool,there must be a minimum load resistance of250Ωin the loop.The handheld tool does not directly measure the loop current.After checking that the power supply of the meter loop is normal,press the key of the handheld tool for more than one second to turn on it.After the handheld starting,it will automatically search for the HART device with the polling address zero on the 4-20mA loop.Note:The zero-trim function can correct instrument output zero deviation caused by the installation location and it generally can be conducted at the beginning of the HART devices and instruments periodic verification.The use of this feature requires the authorization of the HART instrument owner,or it may cause the error of the output of HART instrument.5.Limit SwitchOne or two limit switches can be installed in the pointer,when it reaches to the set value,the switch will send a alarm signal,the values have been set according to client’s requests before delivery,values also can be set by client.SC3.5-No limit switch is intrinsic safety explosion proof,it should be used together with transistor amplifier WE77/EX1or WE77/EX2.SC3.5-NO limit switch is direct connection type,power supply is24VDC,three wire output is23.5V electric signal to the PLCFlow Range TableSpecial specifications can be customized according to customer’s inquiry.7.1Main Parameters7.2Clear Total Flow7.5Flow Unit7.6Damp7.7Small Signal Cutoff7.8Measuring Range8.Trouble ShootingNote:Above is some normal trouble shooting.If you have any more question,please contact with manufacturer.SMERI s.r.l.Via Mario Idiomi 3/13。
金属管转子流量使用说明书-中性_110726
06/2011
2011 版
-1-
目录
特别提示----------------------------------------------------------------------------------2 1、概述------------------------------------------------------------------------------------2 2、结构及原理---------------------------------------------------------------------------2 3、产品特点------------------------------------------------------------------------------2 4、技术参数------------------------------------------------------------------------------3 5、选型说明及外形尺寸与重量------------------------------------------------------4 6、附加结构和安装说明---------------------------------------------------------------8 7、流量表---------------------------------------------------------------------------------9 8、流量换算-----------------------------------------------------------------------------10 9、电信号输出相关--------------------------------------------------------------------11 10、 仪表按键操作说明-------------------------------------------------------------------12 11、HART 组态软件使用说明-------------------------------------------------------16 12、HART375 手持器操作说明---------------------------------------------------22 12．1 技术指标------------------------------------------------------------------------22 12．2 简介------------------------------------------------------------------------------23 12．3 常用功能指导------------------------------------------------------------------24 12．4 常用在线快捷键---------------------------------------------------------------25 12．4 通用在线菜单树---------------------------------------------------------------26 13、商标及版权说明-----------------------------------------------------------------27 14、选型规格书-----------------------------------------------------------------------28
1-产品技术性能说明-转子流量计
1、转子流量计技术说明1.1 流量计的设计、选型、制造和相关技术指标满足《金属转子流量计技术数据表》和最新有效的标准，规范。
1.2 所供金属转子流量计的技术参数与性能满足招标方的要求，并对其正确性负责，实物与所提供的图纸相符。
1.3 提供的金属转子流量计必须是完整无缺项的、并在制造厂装配和校验标定完毕的、满足技术和使用要求的产品；现场不需增加任何配件和任何处理及可安装。
1.4 金属转子流量计应便于调校、维护；易损件应力求做到易于修理、易于更换。
1.5 金属转子流量计按照要求应进行脱脂处理并密封包装。
1.6 投标方完全响应《金属转子流量计技术数据表》中的要求。
1.7 技术说明一、流量计组成系统说明AM54系列智能型金属管转子流量计由测量管部件和指示器部件两部分组成。
1-指示器部件 2-测量管部件二、流量计主要技术参数 1、型号说明AM54071(就地指示器) AM54072(就地指示器带上限报警)AM54073(就地指示器带下限报警) AM54074(就地指示器带上、下限报警)AM54131（本安防爆，4－20mAAM54132（本安防爆，4－20mAAM54231(隔爆，4－20mA AM54232(隔爆，4－20mA 输出，指针和液晶同时显示，数据智能可调)1、AM54系列金属管浮子流量计为智能型，具体体现为：●转换器内部设有数字微处理器，各功能菜单为程序化设计，可通过液晶显示检查或修改流量计程序、流量计参数或流量计量程等。
●在线修改仪表参数（温度、压力、密度等）。
●在线修改仪表量程范围。
●在线修改仪表流量单位（m3/h、Nm3/h、kg/h），各单位之间现场可随意转换。
●在线修改介质状态（气体或液态），即同一台流量计可以在相同流量范围内用于检测不同的介质。
●在线做小流量切除。
2、AM54系列智能型金属管浮子流量计采用指针和液晶同时显示，可显示介质的瞬时流量和累积流量以及各种功能参数。
3、AM54系列智能型金属管浮子流量计修改仪表参数方式为：●现场可通过3个手动键修改●现场可通过HART协议，使用手操器修改现场可通过计算机通讯修改4、AM54系列智能型金属管浮子流量计防爆等级高：本安防爆：Ex ia IICT4-6隔爆：Exd II CT4-65、AM54系列智能型金属管浮子流量计防护等级高：防护等级：IP676、AM54系列智能型金属管浮子流量计材质齐全各种不锈钢：304、316、316L等特种材料：PTFE衬里、Hc、Ti等其他：可更具用户需要制造7、通讯协议：HART四、流量计制造、安装、验收标准按德国VDE /VDI3513标准和相关要求制造、安装、验收。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DN100 ( 4〃)
63000 40000 100000 63000
2000 2500
100-250-K 10 100-250-K 20
DN150 ( 6〃)
100000 80000 160000 100000
4000 4500
150-250-K 10 150-250-K 20
DN200 ( 8〃)
F
#
E
32
RB
functional ground
金属管浮子流量计
AM
系列号
标准型
不防爆
本安防爆
隔爆
就地指示
就地指示带下限报警
就地指示带上限报警
就地指示带上、下限报警
就地指示，输出 4-20mADC 信号
就地指示和液晶显示，输出 4-20mADC 信号
液体
气体
测量管材质
/指示器材质
0Cr18Ni9(304)
/AL
316
/AL
PTFE 衬里
/AL
HC
/AL
Ti
/AL
其它
/AL
精度
2.5%
1.5%
1.0%
输出信号
4-20mA 模拟信号输出
NAMUR 标准信号输出（接近开关信号）
干簧管干接点信号输出
继电器触点信号输出
其 它（根据用户要求）
通信协议
无
HART 协议
其 它（根据用户要求）
供电
12-28V DC
电池供电
IP67
12-28V DC （两线制） 电池供电
本安防爆：Exia II CT4-6 隔 爆：Exd II CT4-6
安装高度 250mm
流量 范围（ 最大值 ）
口径
水 l/h
空气 m3/h
1kg/dm3、1mPas at 20 ℃、1013mbar
浮子号
M1 M2
25
0.7
15-250-K 10
高精 度： 1.0% 高精度(PTFE 型)：1.5%
法兰 连接 标 特
螺纹 连接
准： DIN2 50 1（ DN 15-D N2 00 ） 殊： DIN2 51 2（ DN 15-D N2 00 ）
ANSI（1/2〃- 8 〃） 国标 、日标 等根据 用户需 要 DIN11851（SC40-SC80[1-1/2〃- 3 〃]） 根据 用户需 要
内螺纹 1/2〃NPT 法兰连接 DN15 PN40 DIN2501 根据 用户需 要
250bar
介质 温度 环境 温度
-40 to +200℃（标准型） -20 to +125℃（PTFE型） -40 to +400℃（高温型）
-20 to +60℃
0Cr18Ni9 （304）、304L（00Cr19Ni10） 316 （0Cr17Ni12Mo2）、316L（00Cr17Ni14Mo2） PTFE衬里 Hastelloy C Ti 根据 用户需 要
产业基地丰慧中路7号新材 料创业大厦6层 电 话：+86 10 58711972/3 传 真：+86 10 58711975
版权所有：菲时博特（中国）有限公司 翻版必究 印刷日期：2012年12月20日
9.4
10.4
17.0
14.5
15.5
28.0
18.5
22.0
8.1
6.9
8.0
9.5
9.0
14.0
10.0
7.9
25.0
10.0
8.5
38.0
16.2
12.8
40.5
19.0
16.0
42.0
22.0
17.3
44.0
25.0
20.0
56.0
28.5
24.0
62.0
7.
如果用户已知操作状态下的体积流量QVa,则需要计算 系数Fa:
DN50
10000 6300
250
50-250-K 20
( 2〃)
16000 10000
400
50-250-K 30
25000 16000
1000
50-250-K 40
DN80 ( 3〃)
25000 16000 40000 25000 63000 40000
1000 1200 1800
80-250-K 10 80-250-K 20 80-250-K 30
电缆接口
M20x1.5
1/2〃NPT
保温夹套型
夹套连接方式 内螺纹连接 1/2〃NPT
法兰连接 DN15 PN40 DIN2501 其它 高温型 安装方式 垂直安装 水平安装 其它 注: 水平安装浮子流量计无 PTFE 衬里型
XX X XX X X XX X X X X X
54 0 1 2 71 72 73 74 31 32 L G
M2
6.5
7.1
6.5
5.5
7.2
6.6
5.5
7.3
6.6
5.6
7.5
6.8
5.6
8.0
7.2
5.6
10.8
8.6
6.1
10.0
11.1
7.3
14.0
7.0
5.9
7.7
8.0
6.0
8.8
10.8
6.8
12.0
15.8
9.2
19.0
20.0
10.0
25.0
24.2
14.0
29.5
8.1
6.8
8.6
11.0
根据以上计算的系数Fa，计算用空气标校时对应的空 气体积流量：QV（空气）=Fa×QVa
ρ2 = 1.293 Kg/m3 P2 = 0.1013 MPa T2 = 293.15 K
(Kg/Nm3)
(
)
Fv=
Fm= (
)
B +1.0
1/2 NPT
+1.0
1/2 NPT
1/2 NPT
换
#
31
Us
独资企业 Fischer&Porter Limited, Chengde 承德菲时博特自动化设备有限公司 地 址：河北省承德市上板城电子
工业园区 电 话：+86 314 5935292/3/4 传 真：+86 314 5935291
北京办事处 Fischer&Porter Limited, Beijing 地 址：北京市海淀区中关村永丰
30
ห้องสมุดไป่ตู้
25-250-K 10
1600 1000
45
25-250-K 20
DN25 ( 1〃)
2500 4000
1600 2500
70
25-250-K 30
110
25-250-K 40
6300 4000
180
25-250-K 50
10000 6300
250
25-250-K 60
6300 4000
180
50-250-K 10
AM54 智能型金属管浮子流量计
版本号：20121220
目录
1、概 述 …………………………………………………………………………… 1 2、测量原理 …………………………………………………………………………… 1 3、特 点 …………………………………………………………………………… 1 4、技术参数 …………………………………………………………………………… 2 5、流 量 表 …………………………………………………………………………… 3 6、口径的确定 ………………………………………………………………………… 4 7、仪表安装 …………………………………………………………………………… 4 8、安装附件 …………………………………………………………………………… 4 9、安装尺寸图 ………………………………………………………………………… 5 10、指 示 器 …………………………………………………………………………… 8 11、型号说明 …………………………………………………………………………… 9
40
25
1.1
15-250-K 20
63
40
1.8
15-250-K 30
DN15
100
63
（1/2〃）
160
100
2.8
15-250-K 40
4.8
15-250-K 50
250
160
7.0
15-250-K 60
400
250
10.0
15-250-K 70
630
400
16.0
15-250-K 80
1000 630
160000 200000
200-250-K 10 200-250-K 20
注：M1-浮子材质为0Cr18Ni9（304）、304L、316、316L、Hc等 M2-浮子材质为PTFE、Ti等
压力 损失（KPa ）
水 1/h
空气 m3/h
1kg/dm3、1mPas at 20 ℃、1013mbar
M1
1 0 P H T Q
E N S
S U R K Q
N H Q
A B
N D
T
L F Q
G
V H Q
9
菲时博特(中国)有限公司机构
独资企业 Fischer&Porter Limited 菲时博特（香港）有限公司 地 址：Rm709,Workingberg
