电网继电保护复习题
继电保护题库(附参考答案)

继电保护题库(附参考答案)一、单选题(共60题,每题1分,共60分)1.承受工频耐压试验1000V的回路有( )。
A、交流电流回路对地B、110V或220V直流回路各对触点对地C、交流电压回路对地D、110V或220V直流回路对地正确答案:B2.母线差动保护TA断线后( )。
A、延时闭锁母差保护B、只发告警信号C、瞬时闭锁母差保护D、启动保护跳闸正确答案:A3.变压器的铁损与( )有关,铜损与( )有关。
A、线圈电流、变压器电压B、变压器电压、线圈电流C、变压器电压、变压器电压D、与电流、电压均有关。
正确答案:B4.发生交流电压二次回路断线后不可能误动的保护为( )。
A、相电流保护B、距离保护C、差动保护D、零序电流方向保护正确答案:C5.220~500kV线路分相操作断路器使用单相重合闸,要求断路器三相合闸不同期时间不大于( )A、15msB、10msC、1msD、5ms正确答案:D6.智能终端模拟开入接点分辨率应小于( )。
A、2msB、5msC、10msD、1ms正确答案:D7.DL/T860逻辑设备映射到MMS的( )对象。
A、VMDB、DomainC、NamedvariableD、Journal正确答案:B8.SCD文件中( )节点用于记录修改的历史记录。
A、headerB、SubstationC、IEDD、Communication正确答案:A9.母线保护装置双母线接线,当母联开关处于分位时,( )自动转用比率制动系数低值。
A、大差、Ⅰ母、Ⅱ母比率差动元件B、I母比率差动元件C、II母比率差动元件D、大差比率差动元件正确答案:D10.Je3A4294测量距离保护的动作时间,要求最小通入电流值是( )。
A、5AB、最小精工电流C、两倍最小精工电流D、1.2倍最小精工电流。
正确答案:C11.智能变电站中线路保护装置告警信息中dsWarning数据集所包含的告警信息是( )。
A、TA断线B、SV采样链路中断C、闭锁重合闸D、保护光耦电源异常正确答案:A12.下述不能减少电压互感器基本误差的方法是( )。

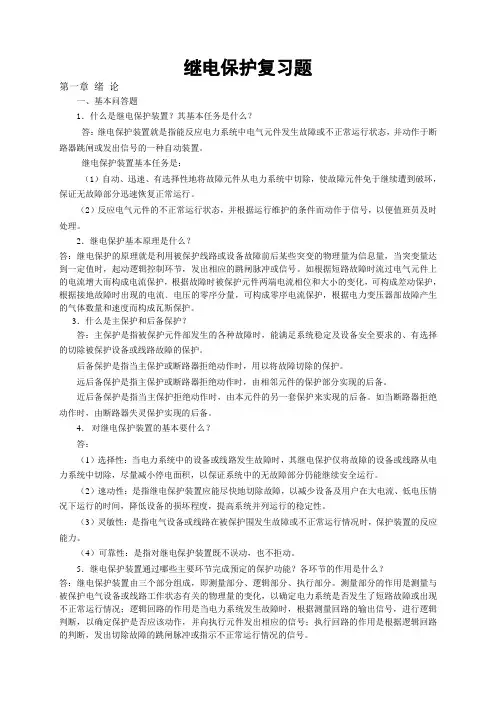

电网继电保护复习题

继电保护复习题第一章绪论一、基本问答题1.什么是继电保护装置?其基本任务是什么?答:继电保护装置就是指能反应电力系统中电气元件发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置。
继电保护装置基本任务是:(1)自动、迅速、有选择性地将故障元件从电力系统中切除,使故障元件免于继续遭到破坏,保证无故障部分迅速恢复正常运行。
(2)反应电气元件的不正常运行状态,并根据运行维护的条件而动作于信号,以便值班员及时处理。
2.继电保护基本原理是什么?答:继电保护的原理就是利用被保护线路或设备故障前后某些突变的物理量为信息量,当突变量达到一定值时,起动逻辑控制环节,发出相应的跳闸脉冲或信号。
如根据短路故障时流过电气元件上的电流增大而构成电流保护,根据故障时被保护元件两端电流相位和大小的变化,可构成差动保护,根据接地故障时出现的电流﹑电压的零序分量,可构成零序电流保护,根据电力变压器部故障产生的气体数量和速度而构成瓦斯保护。
3.什么是主保护和后备保护?答:主保护是指被保护元件部发生的各种故障时,能满足系统稳定及设备安全要求的、有选择的切除被保护设备或线路故障的保护。
后备保护是指当主保护或断路器拒绝动作时,用以将故障切除的保护。
远后备保护是指主保护或断路器拒绝动作时,由相邻元件的保护部分实现的后备。
近后备保护是指当主保护拒绝动作时,由本元件的另一套保护来实现的后备。
如当断路器拒绝动作时,由断路器失灵保护实现的后备。
4.对继电保护装置的基本要什么?答:(1)选择性:当电力系统中的设备或线路发生故障时,其继电保护仅将故障的设备或线路从电力系统中切除,尽量减小停电面积,以保证系统中的无故障部分仍能继续安全运行。
(2)速动性:是指继电保护装置应能尽快地切除故障,以减少设备及用户在大电流、低电压情况下运行的时间,降低设备的损坏程度,提高系统并列运行的稳定性。
(3)灵敏性:是指电气设备或线路在被保护围发生故障或不正常运行情况时,保护装置的反应能力。
继电保护复习题(附参考答案)

继电保护复习题(附参考答案)一、单选题(共30题,每题1分,共30分)1、三段式电流保护中( )构成线路的后备保护。
A、瞬时电流速断保护B、定时限过电流保护C、限时电流速断保护正确答案:B2、电动机低定值电流速断保护在( )投入。
A、故障时B、电动机起动后C、电动机起动时正确答案:B3、频率是电力系统运行的一个重要指标,反应电力系统( )供需平衡的状态。
A、无功功率B、视在功率C、有功功率正确答案:C4、在正常情况下没有断开的备用电源或备用线路,而是工作在分段母线状态,靠分段断路器取得相互备用的备用方式称为( )。
A、母线备用B、暗备用C、明备用D、变压器备用正确答案:B5、高压电动机运行常见的异常运行状态有:( )、一相熔断器熔断或三相不平衡、堵转过负荷引起的过电流、供电电压过低或过高。
A、起动时间过长B、一相绕组的匝间短降C、定子绕组的相间短路故障正确答案:A6、电力系统发生不对称短路,各相序电流中( )的三相大小相等,相位相同。
A、负序电流B、正序电流C、零序电流正确答案:C7、高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、( )等。
A、低电压保护B、距离保护C、气体保护正确答案:A8、电气设备检修时,工作票的有效期限以( )为限。
A、一般不超过两天B、当天C、批准的检修期限正确答案:C9、某车轴装配车间主任安排员工用稀释剂(易燃易爆物品)清除车轴裝配总线表面油漆的同时还安排人员在装配线附近进行烧焊作业。
这样的做法可能导致 0 事故的发生。
( )A、高处坠落B、爆炸C、机械伤害正确答案:B10、电力系统中相与相之间或相与地之间,通过电弧或其他较小阻抗形成的一种非正常连接称为( )。
A、开路B、短路C、断路D、虚接正确答案:B11、变压器相间短路的后备保护作为变压器差动保护或电流速断保护和( )的后备保护。
A、负序过电流保护B、序电流保护C、过电流保护D、气体保护正确答案:D12、中性点不接地系统发生单相接地故障,非故障线路零序电流( )。
继电保护习题+答案

继电保护习题+答案一、单选题(共100题,每题1分,共100分)1.在保证可款动作的的提下,对于联系不强的220KV电网,重点应防止保护无选择动作;对于联系紧密的 220kV 电网,重点应保证保护动作的(选择性A、可靠性B、灵敏性C、快速性正确答案:B2.在电网正常运行,采用三相星型按线方式的电流保护时,中线上的电流为(A、相电流B、额定电流C、零D、很小的不平衡电流正确答案:D3.负荷功率因数低造成的影响是(A、系统电压降低;B、线路电压损失增大,有功损耗增大,发电设备未能充分发挥作用;C、系统频率降低;D、无功损耗增大。
正确答案:B4.90° 接线的功率方向继电器,当Im=-Ib时,Um应为(A、ÜcAB、ÜBcC、UABD、ÜAC正确答案:D5.在给方向阻抗继电器的电流、电压线圈接入电流电压时,一定要注意不要接错极性,如果接错极性,会发生方向阻抗继电器()的后果。
A、误动B、损坏C、拒动D、正向故障拒动或反向故障误动正确答案:D6.当系统运行方式变小时,过电流保护和低电压保护的保护范围是(A、电流保护变大,电压保护变大B、电流保护变大,电压保护变小C、电流保护变小,电压保护变大D、电流保护变小,电压保护变小正确答案:C7.在三段式电流保护中各段之间的灵敏度大小的关系为(A、瞬时电流速断最高,限时电流速断最低B、瞬时速断最高,过流保护最低C、限时电流速断最高,瞬时速断最低D、过流保护最高,瞬时速断最低正确答案:D8.当中性点采用经装设消弧线圈接地的运行方式后,如果接地故障时所提供的电感电流大于电容电流总和,则其补偿方式为()。
A、欠补偿方式B、电容补偿C、过补偿方式D、全补偿方式正确答案:C9.下列关于电流差动保护说法正确的是()A、电流差动保护只能反应电流大小不能反应电流相位B、电流差动保护反应的是故障与正常时电流的差值而构成的C、电流差动保护是基于基尔霍夫电流定律构成的D、电流差动保护的范團是本线路全长,具有绝对的可靠性正确答案:C10.电力系统最危险的故障是()。
继电保护试题库及参考答案

继电保护试题库及参考答案一、多选题(共100题,每题1分,共100分)1.对阻抗继电器接线要求有(A、继电器的测量阻抗正比于短路点到保护安装处的距离B、继电器的测量阻抗应不随故障类型而改变C、继电器的测量阻抗应尽量小D、以上都不是正确答案:AB2.当母线发生故障时,对电力系统的影响有(A、影响供电可靠性B、破坏电力系统的稳定性C、有些用户被迫停电D、以上都不对正确答案:ABC3.母线如果没有装设专用的母线保护,则可以利用()保护切除母线故障。
A、发电机的过电流保护B、变压器的过电流保护C、线路电源侧的保护D、以上都不正确正确答案:ABC4.具有方向性的过电流保护的主要组成元件有(A、方向元件B、电流元件C、时间元件D、以上都不是正确答案:ABC5.以下关于限时电流速断保护范围的说法正确的是()A、限时电流速断的保护范国与短路类型有关B、在三段式电流保护中,限时电沆速断的保护范围最长C、在灵敏度满足要求的情况下,限时电流速断的保护范围不超出下一条线路瞬时速断保护范围D、限时电流速断的保护范国必须延伸到下一级线路中去正确答案:ACD6.利用导引线构成电流差动保护根据线路两侧电流互感器的端子是同极性还是异极性连接,其接线方式可分为()两种方式。
A、环流式B、均压式C、三相完全星型D、三相电流互感器同极性并联正确答案:AB7.光纤通信系统通常有()构成。
A、中继器B、光接收机C、光纤D、光发射机正确答案:ABCD8.当断路器重合于永久性故障,继电保护再次跳开断路器切除故障时,其影响表述正确的为()A、使电力系统以及一些电气设备再次受到故障冲击B、影响继电保护动作的可靠性C、影响自动重合闸动作的可能性D、断路器负担加重,在极短时间内再次受到故障冲击正确答案:AD9.大电流系统发生接地故障时委序功率的说法正确的是〔A、零序功率的实际方向是由线路流向母线B、中性点接地处零序功率最小C、零序功率的方向与正序功率方向相反D、故障点零序功率最大正确答案:ABCD10.在进行电流保护整定时,短路电流的计算需要考虑以下(A、短路点与电源之间的阻抗B、系统等效电源的相电动势C、短路的类型D、系统的运行方式正确答案:ABCD11.下列对双母线运行时,对于元件固定连接的双母线差动保护的实现方法说法正确的是()。
继电保护考试题库及答案

继电保护考试题库及答案一、选择题1. 继电保护的作用是(D)。
A. 提高系统的可靠性B. 提高系统的稳定性C. 提高系统的经济性D. 以上都对答案:D2. 下列哪种保护属于主保护(B)。
A. 过电流保护B. 差动保护C. 零序电流保护D. 过电压保护答案:B3. 下列哪种保护属于后备保护(C)。
A. 差动保护B. 电流速断保护C. 过电流保护D. 零序电流保护答案:C4. 下列哪种保护属于辅助保护(A)。
A. 电压互感器保护B. 电流互感器保护C. 差动保护D. 过电流保护答案:A二、填空题1. 继电保护装置的基本组成部分有____、____、____。
答案:测量元件、逻辑判断元件、执行元件2. 继电保护装置应满足的基本要求有____、____、____。
答案:选择性、快速性、可靠性3. 电流互感器的二次侧额定电流一般为____。
答案:5A4. 电压互感器的二次侧额定电压一般为____。
答案:100V三、判断题1. 继电保护装置的动作时间越短,保护效果越好。
(×)2. 主保护的作用是切除故障,后备保护的作用是保证系统的正常运行。
(×)3. 电流互感器的变比误差会影响继电保护装置的动作性能。
(√)4. 电压互感器的角误差会影响继电保护装置的动作性能。
(√)四、简答题1. 简述继电保护装置的作用。
答案:继电保护装置的作用是通过对电力系统各组成部分进行实时监测,当发生故障时,迅速、准确地切除故障部分,以保证电力系统的正常运行,防止故障扩大,降低故障对电力系统的影响。
2. 简述差动保护的工作原理。
答案:差动保护是利用电力系统各侧电流互感器的二次侧电流进行差动比较,当两侧电流不相等时,差动保护动作,切断故障电路。
其工作原理是:当系统正常运行时,两侧电流相等,差动保护不动作;当发生故障时,两侧电流不相等,差动保护动作,切除故障电路。
3. 简述过电流保护的工作原理。
答案:过电流保护是利用电力系统中的电流超过正常运行电流时,保护装置动作,切断故障电路。
国网继电保护专业考试题库(最新版)

B、IEC61850-9-1 C、IEC60044-8 D、IEC60870-5-103 答案:A 46.智能终端具有信息转换和通信功能,当传送重要的控制命令时,通信机制采 用()方式,以满足实时性的要求。 A、硬接点 B、手动控制 C、GOOSE D、遥信 答案:C 47.CID 是()的缩写。 A、CapabilityIEDDescription B、CurrentIEDDescription C、CapabilityIntelligentDevice D、configuredIEDDescription 答案:D 48.相一地制高频通道组成元件中,阻止高频信号外流的元件是()。 A、高频阻波器 B、耦合电容器 C、结合滤波器 答案 42.大型发变组非全相保护,主要由()。 A、灵敏负序或零序电流元件与非全相判别回路构成 B、灵敏负序或零序电压元件与非全相判别回路构成 C、灵敏相电流元件与非全相判别回路构成 D、灵敏相电压元件与非全相判别回路构成 答案:A 43.合并单元常用的采样频率是()Hz。 A、1200 B、2400 C、4000 D、5000 答案:C 44.发电机装设纵联差动保护,它作为()保护。 A、定子绕组的匝间短路 B、定子绕组的相间短路 C、定子绕组及其引出线的相间短路 答案:C 45.采样值传输协议的()标准技术先进,通道数可灵活配置,组网通信需外部 时钟进行同步,但报文传输延时不确定,对交换机制依赖度很高,且软硬件实现 较复杂。 A、IEC61850-9-2
6
C、其中一组由专用的直流熔断器供电,另一组可与一套后备保护共用一组直流 答案:C 23.断路器和隔离开关的控制使用()实例。 A、XCBR B、XSWI C、CSWI D、RBRF 答案:C 24.变电站内的组网方式宜采用的形式为()。 A、总线结构 B、星型结构 C、环型结构 D、树型结构 答案:B 25.在操作箱中,关于断路器位置继电器线圈正确的接法是()。 A、TWJ 在跳闸回路中,HWJ 在合闸回路中 B、TWJ 在合闸回路中,HWJ 在跳闸回路中 C、TWJ、HWJ 均在跳闸回路中 D、TWJ、HWJ 均在合闸回路中 答案:B 26.零序电压的发电机匝间保护,要加装方向元件是为保护在()时保护不误动 作。
继电保护题库(含参考答案)

继电保护题库(含参考答案)一、单选题(共100题,每题1分,共100分)1.在以下保护中,()不能作为主保护。
A、定时限过电流保护B、限时电流速断保护C、瞬时电流速断保护D、电流纵差保护正确答案:A2.自动重合闸的成功率大约在(A、99%以上B、80%-85%C、60%-90%D、小于正确答案:B3.单侧电源线路的自动重合闸装置必须在故障切除后,经一定时间间隔才允许发出合闸脉沖,这是因为(〕A、防止多次重合B、故障点要有足够的去游离时间以及断路器及传动机构的准备再次动作时C、需与保护配合D、断路器消弧正确答案:B4.变压器的过电流保护,加装复合电压闭锁元件是为了()A、提高过电流保护的快速性B、提高过电流保护的选择型C、提高过电流保护的灵敏度D、提高过电流保护的可靠性正确答案:C5.断路器失灵保护动作时,下列说法正确的是()A、跳开同一电压等级母线上的所有断路器B、跳开母线上的某些断路器C、闭合母线上的所有断路器D、先跳开母联和分段,再跳开同一母线上与之相连的其他回路断路器正确答案:D6.在一合 Yd11 接线的变压器 d侧发生 BC 两相短路,Y侧某相短路电流是其他两相的两倍,该相为(〕A、A相B、B相C、C相D、都不对正确答案:C7.不属于继电保护基本要求的是(A、速动性B、选择性C、有效性D、可靠性正确答案:C8.当控制开关的合闸后位置,断路器在分闸后位置,断路器的位置指示灯是〔A、绿灯亮平光B、红灯亮平光C、红灯发闪光D、绿灯发闪光正确答案:D9.保护安装处到保护范国末端的线路阻抗称为阻抗继电器的(A、整定阻抗B、测量阻抗C、负荷阻抗D、动作阻抗正确答案:A10.鉴别波形间断角的差动保护,是根据变压器()波形特点为原理的保护。
A、内部短路电流B、负荷电流C、外部短路电流D、励磁涌流正确答案:D11.()的出现,是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征A、正序分量B、零序分量C、负序分量D、短路电流正确答案:B12.距离山段保护,采用方向阻抗继电器比采用全阻抗继电器(A、保护范围小B、灵敏性低C、灵敏性一样D、灵敏度高正确答案:D13.双侧电源电网的自动重合闸时间除了满足单电源电网的要求之外,还应考虑(A、两侧保护的型号B、两侧电源电动势是否同相位C、两侧保护动作以及断路器跳闸的时间差D、两侧互感器的误差正确答案:C14.当零序功率方向继电器的最灵敏角为电流超前电压100°时()A、其电流和电压回路应按反极性与相应的B、该相位角与线路正向故障时零序电流与零序电压的相位关系一致C、该元件适用于中性点不接地系统零序方向保护D、其电流应按反极性与相应的正确答案:B15.要保证重合闸装置只动作一次,装置的准备动作时间应为(A、0.8~1秒B、15~25秒C、1~10秒D、10~15秒正确答案:B16.变压器差动保护中,为了减少不平衡电流,常选用一次侧通过较大短路电流时铁芯也不致于饱和的()电流互感器。
继电保护考试题+参考答案

继电保护考试题+参考答案一、判断题(共100题,每题1分,共100分)1.画点划线时,如果所画出的点划线显示为直线,应修改线型比例.。
A、正确B、错误正确答案:A2.在电容器串联电路中,电容量较小的电容器所承受的电压较高。
A、正确B、错误正确答案:A3.交流电路各量值间的差,实质上表示的是各量值间的时间差,角度也可折算成时间。
A、正确B、错误正确答案:B4.绝缘测量时必须断开所测回路的交直流电源A、正确B、错误正确答案:A5.组织内部信息沟通对于了解组织成员的协作意愿具有重要作用。
A、正确B、错误正确答案:A6.主站和子站两侧的规约可任意指定,只要保证版本一致即可,如CDT规约、DISA规约与XT9702规约的区分、IEC870-101规约、103规约、与104规约的区分等。
A、正确B、错误正确答案:B7.“四统一”的测控装置远方方式时,远方遥控预置失败。
A、正确B、错误正确答案:B8.工作前应熟悉工作地点、带电部位,防止误入带电间隔。
A、正确正确答案:A9.零序网中零序电流的流通情况,与网络结构,特别是变压器的接线方式及中性点接地情况有密切的关系。
A、正确B、错误正确答案:A10.从供电可靠性和故障范围的观点来看,有效接地系统更有优势。
A、正确B、错误正确答案:B11.高压室内的二次接线和照明等回路上的工作,需要将高压设备停电或做安全措施者,只需填用第二种工作票。
A、正确B、错误正确答案:B12.遥控选择不成功时装置有逻辑闭锁,在不满足条件时,禁止遥控,检查逻辑,使之正确,并满足条件。
A、正确B、错误正确答案:A13.允许用卡继电器触点、短路触点或类似的人为手段做保护装置的整组试验。
A、正确B、错误正确答案:B14.由于设备原因,接地刀闸与检修设备之间连有断路器(开关),在接地刀闸和断路器(开关)合上后,应有保证断路器(开关)不会分闸的措施。
A、正确B、错误正确答案:A15.在数据传送过程中,为发现误码甚至纠正误码,通常在原数据上附加“校验码”。
继电保护考试题库及答案

继电保护考试题库及答案一、选择题1. 继电保护的主要作用是()。
A. 防止电力系统过负荷B. 防止电力系统短路C. 防止电力系统过电压D. 保护电力系统设备安全答案:D2. 下列哪种故障不适宜采用继电保护装置进行保护?()A. 线路短路B. 变压器内部故障C. 电动机过负荷D. 电压互感器故障答案:D3. 下列哪个元件的继电保护装置一般采用电流保护?()A. 发电机B. 变压器C. 线路D. 电动机答案:C4. 下列哪个保护属于主保护?()A. 过电流保护B. 差动保护C. 电流速断保护D. 低电压保护答案:B5. 下列哪个保护属于后备保护?()A. 过电流保护B. 差动保护C. 电流速断保护D. 线路纵差保护答案:A二、判断题1. 继电保护装置的动作时间应尽可能短,以减小故障对电力系统的影响。
()答案:错误2. 继电保护装置的可靠性是指保护装置在规定的条件下,不发生误动作。
()答案:错误3. 电流保护是一种按照电流大小进行动作的保护装置,其特点是动作速度快。
()答案:错误4. 差动保护是一种按照电气设备两侧电流差进行动作的保护装置,其特点是动作可靠。
()答案:正确5. 继电保护装置的灵敏度是指保护装置对故障的反应能力。
()答案:正确三、简答题1. 简述继电保护装置的作用。
答案:继电保护装置的作用主要有以下几点:(1)保护电力系统设备安全,防止设备损坏。
(2)迅速切除故障,减轻故障对电力系统的影响。
(3)提高电力系统的稳定性。
(4)为电力系统运行提供必要的保护措施。
2. 简述过电流保护的工作原理。
答案:过电流保护是当线路中的电流超过规定值时,保护装置动作,切断故障线路。
其工作原理是利用电流继电器检测线路中的电流,当电流超过规定值时,电流继电器动作,启动断路器跳闸。
3. 简述差动保护的工作原理。
答案:差动保护是利用电气设备两侧电流的差值进行动作的保护装置。
当设备两侧电流差值超过规定值时,保护装置动作,切断故障线路。
(完整版)继电保护试题库(最终版)

继电保护试题库一、选择题:1、省电网220千伏及以上线路、母线、发电机、变压器、电抗器等电气元件正常运行均应有( C );若快速保护退出,必须采取临时措施,否则一次设备必须停役。
(A)高频保护; (B)后备保护; (C)快速保护; (D)过流保护2、距离保护Ⅱ段的保护范围一般为( C )。
(A)线路全长85%; (B)线路全长;(C)线路全长及下一线路的30%~40%; (D)线路全长及下一线路全长3、110kV线路TV二次电压回路断线时对重合闸同期的影响是( B )。
(A)可实现同期合闸; (B)不能实现同期合闸;(C)可能能实现同期合闸; (D)也有可能不能实现同期合闸、可实现检无压合闸4、当变压器外部故障时,有较大的穿越性短路电流流过变压器,这时变压器的差动保护( C )。
(A)立即动作; (B)延时动作; (C)不应动作; (D)视短路时间长短而定5、PT失压时,线路微机保护应将( C )自动闭锁。
(A)电流差动保护; (B)电流速断保护; (C)距离保护;(D)零序电流保护6、继电保护室(含高压室)空调设备应随时处于完好状态,温度设为( C )℃,应控制继保室内(含高压室)环境温度在5~30℃范围内,应防止不良气体和灰尘侵入。
(A)15; (B)20; (C)25; (D)307、零序电流的大小,主要取决于( B )。
(A)发电机是否接地;(B)变压器中性点接地的数目;(C)用电设备的外壳是否接地;(D)故障电流。
8、只有发生( C ),零序电流才会出现。
(A)相间故障; (B)振荡时; (C)接地故障或非全相运行时; (D)短路。
9、过流保护加装复合电压闭锁可以( C )。
(A)加快保护动作时间; (B)增加保护可靠性; (C)提高保护的灵敏度; (D)延长保护范围。
10、零序保护能反应下列哪种故障类型( A )。
(A)只反映接地故障;(B)反映相间故障;(C)反映变压器故障;(D)反映线路故障。
继电保护复习题(含参考答案)

继电保护复习题(含参考答案)一、判断题(共100题,每题1分,共100分)1.变压器的过负荷通常用来反映正常情况下过载情况,除了发信号外,有时还跳闸。
()A、正确B、错误正确答案:B2.用供电元件的后备保护切除母线故障,时间较长,使系统电压长时间降低,不能保证安全连续供电,甚至造成系统稳定的破坏。
()A、正确B、错误正确答案:A3.对变压器差动保护,需要在全电压下投入变压器的方法检验保护能否躲开励磁涌流的影响。
()A、正确B、错误正确答案:A4.近后备保护是当主保护或断路器拒动时,由相邻电力设备或线路的保护来实现的后备保护。
()A、正确B、错误正确答案:B5.对没有任何补偿的线路,在单相重合闸的过程中存在潜供电流,如不考虑相间存在的互感,则潜供电流的大小与故障点的位置无关。
()A、正确B、错误正确答案:A6.当运行方式增大,电流保护的范围也增大,运行方式减小,保护范围也减小,所以运行方式变化越大,保护范围越稳定。
()A、正确B、错误正确答案:B7.当变压器发生少数绕组匝间短路时,匝间短路电流很大,因而变压器瓦斯保护和各种类型的变压器差动保护均动作跳闸。
()A、正确B、错误正确答案:B8.电力系统频率低得过多,对距离保护来讲,首先是使阻抗继电器的最大灵敏角变大,因此会使距离保护躲负荷阻抗的能力变差,躲短路点过渡电阻的能力增强。
()A、正确B、错误正确答案:B9.变压器励磁涌流的大小与合闸瞬间有关,当电压瞬时值为零时合闸励磁涌流最小。
( )A、正确B、错误正确答案:B10.绝缘监视装置适用于母线出线较多的情况。
A、正确B、错误正确答案:B11.系统运行方式越大,等效阻抗越大,短路电流越小,母线残压越大。
(A、正确B、错误正确答案:B12.接地距离保护只在线路发生单相接地路障时动作,相间距离保护只在线路发生相间短路故障时动作。
()A、正确B、错误正确答案:B13.电力系统中性点运行方式是指电力系统中发电机或变压器的中性点的接地方式。
继电保护复习题(含参考答案)

继电保护复习题(含参考答案)一、单选题(共50题,每题1分,共50分)1、自耦变压器加装零序差动保护是为了( )。
A、提高自耦变压器内部接地短路的灵敏度B、提高自耦变压器内部接地短路故障的快速性C、提高自耦变压器内部相间短路的可靠性D、自耦变压器内部短路双重化正确答案:A2、母线保护中复合电压闭锁元件不包含( )。
A、低电压B、负序电压C、电压突变D、零序电压正确答案:C3、双绕组变压器空载合闸的励磁涌流的特点有:( )。
A、变压器两侧电流相位一致B、变压器两侧电流相位无直接联系C、变压器两侧均有电流D、仅在变压器一侧有电流正确答案:D4、关于电子式互感器,下列说法错误的是( )。
A、有源电子式互感器利用电磁感应等原理感应被测信号B、无源电子式互感器利用光学原理感应被测信号C、所有电压等级的电子式互感器的输出均为数字信号D、35kV低压电子式互感器通常输出小模拟量信号正确答案:C5、输电线路中某一侧的潮流是送有功,受无功,它的电压超前电流为( )。
A、90°~180°B、0°~90°C、270°~360°D、180°~270°正确答案:C6、某220kV线路间隔智能终端检修压板投入时,相应母差( )。
A、强制解裂B、强制互联C、保持原来的运行状态D、闭锁差动保护正确答案:C7、下述不属于GOOSE报警功能的是( )A、断链报警B、网络风暴报警C、采样值中断D、GOOSE配置不一致报警正确答案:C8、与励磁涌流(一次值)特征无关的是( )。
A、系统电压B、合闸初相角C、TA传变特性D、变压器容量。
正确答案:C9、在所有圆特性的阻抗继电器中,当整定阻抗相同时,( )躲过渡电阻能力最强。
A、全阻抗继电器B、偏移特性阻抗继电器C、工频变化量阻抗继电器D、方向阻抗继电器正确答案:C10、智能终端具有信息转换和通信功能,当传送重要的控制命令时,通信机制采用( )方式,以满足实时性的要求。
继电保护习题库含答案

继电保护习题库含答案一、单选题(共33题,每题1分,共33分)1.某电动机装设低电压保护,运行中电压互感器二次发生断线,运行人员判断:此时当供电电网电压降低时保护将()。
A、不动作B、经延时跳闸C、发出异常信号正确答案:A2.低压配电网中所有设备的外露可导电部分均各自经保护线 PE 单独接地,电源中性点不接地或经电抗接地且通常不引出中性线N 的系统称为( )A、TT 系统B、TN 系统C、IT 系统正确答案:C3.变压器气体保护的主要元件是( )A、电流继电器B、气体继电器C、中间继电器D、电压继电器正确答案:B4.限时电流速断保护灵敏度校验条件为以本线路两相短路时流过保护的( )进行校验。
A、最大短路电流B、最小短路电流C、任意电流正确答案:B5.二次系统中,由各种控制开关和控制对象(断路器、隔离开关)的操动机构组成,实现对开关设备的就地和远方跳、合闸操作,满足改变一次系统运行方式和故障处理的需要的系统称为( )。
A、继电保护及自动装置系统B、操作电源系统C、控制系统正确答案:C6.规程规定:35kV 电网中接地电流大于 10A 时,中性点接地方式采用( )。
A、直接接地B、经电阻接地C、经消弧线圈接地正确答案:C7.我国低压配电网的电压等级为( )A、66kvB、380/220VC、35kv正确答案:B8.安全生产举报投诉电话是 ()A、110B、12315C、12350正确答案:C9.高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、( )等。
A、低电压保护B、距离保护C、气体保护正确答案:A10.中性点不接地系统发生单相接地故障,故障线路零序电流( )。
A、等于各非故障线路对地电容电流之和B、等于 0C、等于本线路对地电容电流正确答案:A11.考虑上下级定时限过电流保护灵敏度配合时,动作电流应为( )。
A、下条线路定时限过电流保护整定值较大B、上下级整定值相等答案解析:题目修改:“本线路与下级线路的动作电流应为()。
继电保护练习题(附答案)

继电保护练习题(附答案)一、判断题(共100题,每题1分,共100分)1.单侧电源线路中电流保护无需加方向元件。
()A、正确B、错误正确答案:A2.在10kV-35kV的中性点不直接接地的配电网中,发生单相接地故障后,可以带故障运行一段时间,因此输电线路不需要安装三相自动重合闸。
()A、正确B、错误正确答案:B3.流入继电器电流与电流互感器二次绕组电流的比值,称之为接线系数。
(A、正确B、错误正确答案:A4.限时电流速断保护的动作电流应该躲过相邻下一线路I段的动作值,如果灵敏度不满足要求,应该躲过相邻下一线路Ⅱ段的动作值。
()A、正确B、错误正确答案:A5.电流由较小值上升到动作电流及以上,继电器由不动作到动作,电流减小到返回电流及以下,继电器由动作再到返回。
()A、正确B、错误正确答案:B6.每线不完全差动保护是在母线的所有连接元件上装设专用的电流互感器,而且这些电流互感器的变比和特性完全相同。
()A、正确B、错误正确答案:B7.运行人员手动跳开架空线路断路器时,自动重合闸装置应尽快重合以保证供电可靠性。
( )A、正确B、错误正确答案:B8.失灵保护的作用是作为断路器拒动的保护。
()A、正确B、错误正确答案:A9.导引线式纵差动保护的性能受导引线参数和使用长度的影响,导引线越长,分布电容越大,则保护的安全可靠性越低。
()A、正确B、错误正确答案:A10.对于高电压系统,当变电站母线发生故障,在母差保护切除故障的同时,变电站出线端的线路保护亦应可靠的跳开三相断路器。
()A、正确B、错误正确答案:B11.超高压长线路在空载合闸时,可能会出现三相触头不同时闭合的现象,会引起负序、零序方向元件误动作,但是不会引起工频变化量方向元件误动。
()A、正确B、错误正确答案:B12.对变压器差动保护,需要在全电压下投入变压器的方法检验保护能否躲开励磁涌流的影响。
()A、正确B、错误正确答案:A13.小接地电流系统,当U相发生单相金属性接地故障时,各相间电压保持不变。
电力系统继电保护试题及答案

电力系统继电保护试题及答案一、单项选择题(每题2分,共20分)1. 电力系统继电保护的基本原理是什么?A. 过载保护B. 短路保护C. 过电压保护D. 欠电压保护答案:B2. 以下哪种继电器是时间继电器?A. 电流继电器B. 电压继电器C. 差动继电器D. 反时限继电器答案:D3. 电力系统中的保护装置通常由哪几部分组成?A. 测量、逻辑和执行B. 测量、控制和执行C. 测量、逻辑和控制D. 测量、控制和输出答案:A4. 差动保护主要用于保护哪种设备?A. 发电机B. 变压器C. 输电线路D. 电动机答案:B5. 电力系统继电保护的最终目的是?A. 保护设备安全B. 保证系统稳定C. 减少停电时间D. 所有以上答案:D6. 以下哪种故障属于瞬时性故障?A. 短路故障B. 接地故障C. 过负荷故障D. 电压暂降答案:D7. 电力系统继电保护的灵敏度是指什么?A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案:C8. 继电保护装置的整定值是指什么?A. 保护装置的启动电流B. 保护装置的故障检测能力C. 保护装置的故障处理速度D. 保护装置的故障处理时间答案:A9. 电力系统中的保护装置通常采用哪种方式进行故障检测?A. 电压检测B. 电流检测C. 功率检测D. 频率检测答案:B10. 电力系统继电保护的速动性是指什么?A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案:A二、多项选择题(每题3分,共15分)1. 以下哪些因素会影响电力系统继电保护的可靠性?A. 保护装置的质量和性能B. 操作人员的技术水平C. 保护装置的整定值D. 系统负荷的变化答案:A, B, C, D2. 电力系统继电保护中常用的保护类型包括哪些?A. 差动保护B. 距离保护C. 过电流保护D. 零序保护答案:A, B, C, D3. 电力系统继电保护装置的整定值应考虑哪些因素?A. 系统的最大负荷B. 系统的最小负荷C. 系统的短路电流D. 系统的电压等级答案:A, C4. 电力系统继电保护装置的故障检测方法包括哪些?A. 电流比较法B. 电压比较法C. 功率比较法D. 频率比较法答案:A, B, C5. 电力系统继电保护装置的故障处理措施包括哪些?A. 断路器跳闸B. 重合闸C. 隔离故障设备D. 通知操作人员答案:A, B, C, D三、判断题(每题1分,共10分)1. 电力系统继电保护装置的灵敏度越高越好。
继电保护习题库+答案

继电保护习题库+答案一、单选题(共58题,每题1分,共58分)1.电力系统无功容量不足必将引起电压(____)。
A、边远地区下降B、升高C、边远地区升高D、普遍下降正确答案:D2.若测量阻抗偏小,则保护范围(____)。
A、不变B、偏大C、不确定D、偏小正确答案:B3.对于单侧电源网络的相间短路保护,其中第二段为(____)。
A、定时限过电流保护B、反时限过电流保护C、无时限电流速断保护D、限时电流速断保护正确答案:D4.三种圆特性阻抗元件中,(____)的动作阻抗与测量阻抗的阻抗角无关。
A、方向阻抗和偏移阻抗B、偏移阻抗C、全阻抗D、方向阻抗正确答案:C5.在最大运行方式下,电流保护的保护区较最小运行方式下的保护区(____)。
A、大B、相同C、无法确定D、小正确答案:A6.变压器差动速断保护的动作条件是(____)。
A、必须经比率制动B、必须经五次谐波制动C、必须经二次谐波制动D、不经任何制动,只要差流达到整定值既能动作正确答案:D7.在线路发生单相接地故障时,故障点的(____)最高,向电源侧逐步降低为零。
A、相电压B、正序电压C、负序电压和零序电压D、线电压正确答案:C8.变压器引出线(外套管处)发生相间短路故障,(____)保护快速动作。
A、重瓦斯B、差动C、轻瓦斯D、以上均不是正确答案:B9.相间距离保护测量组件一般均采用(____)接线方式。
A、-30°B、60°C、0°D、90°正确答案:D10.短路类型代表符号中(2)代表(____)短路类型。
A、两相短路B、两相短路接地C、三相短路D、单相接地短路正确答案:A11.在双侧电源系统中,采用方向元件是为了解决保护的(____)。
A、灵敏性B、可靠性C、选择性D、方向性正确答案:C12.距离保护是以距离(____)元件作为基础构成的保护装置。
A、启动B、测量C、逻辑D、振荡闭锁正确答案:B13.当架空输电线路发生三相短路故障时,该线路保护安装处的电流和电压的相位关系是(____)。
继电保护复习题(附参考答案)

#### 一、选择题1. 在三相四线式380V电源供电的电气设备或者单相设备与三相设备共用的电路中,应选择以下哪种漏电保护装置?A. 三相三极式B. 三相三极和单相二极两种C. 三相四极式答案:B2. 根据对触电事故发生统计分析,触电事故随季节有明显的变化,每年哪个季节较为易发、集中?A. 一、二B. 二、三C. 三、四答案:C3. 继电保护装置中电流继电器接在电流互感器的哪一侧?A. 一次侧B. 二次侧C. 一次侧和二次侧均可答案:B4. 实际电流互感器在电流变换过程中存在误差,一次电流与二次电流之比并不等于其变比,这种误差称为:A. 相角误差B. 变比误差C. 相对误差D. 绝对误差答案:B5. 电动机纵差动保护接线采用比率制动特性,应保证躲过电动机全电压起动时、外部三相短路电动机向外供给短路电流时以及以下哪种差动回路的不平衡电流?A. 内部两相短路时B. 内部三相短路时C. 正常运行时答案:A6. 在使用跌落式熔断器时,应按照以下哪个参数选择?A. 额定电压B. 额定频率C. 额定功率D. 额定负荷电流答案:A7. 按电压降低自动减负荷装置的低电压元件的整定值应高于还是低于电压崩溃的临界电压?A. 高于B. 低于C. 等于答案:A8. 常用的变压器相间短路保护中,当保护动作后,应立即切断哪些设备的电源?A. 短路变压器B. 保护装置C. 短路线路答案:A1. 在继电保护中,常用的电流互感器有______和______两种。
答案:电流互感器、电压互感器2. 继电保护装置的基本功能是______、______、______和______。
答案:保护、测量、监视、控制3. 在继电保护中,当系统发生故障时,保护装置应在______时间内动作,切除故障元件。
答案:0.1-0.2秒4. 继电保护装置的整定原则是:______、______、______和______。
答案:选择性、快速性、灵敏性、可靠性5. 继电保护装置的试验项目包括:______、______、______和______。
继电保护复习题带答案

继电保护复习题带答案继电保护是电力系统安全运行的重要组成部分,它能够快速准确地检测和隔离故障,保证电力系统的稳定运行。
以下是继电保护的复习题及答案,供学习和复习使用。
一、选择题1. 继电保护的基本任务是什么?A. 提供电力系统的实时监控B. 快速准确地检测和隔离故障C. 优化电力系统的运行效率D. 维护电力设备的正常运行答案:B2. 以下哪项不是继电保护装置的基本要求?A. 快速性B. 选择性C. 可靠性D. 经济性答案:D3. 什么是电流保护的基本原理?A. 根据电流的大小来判断故障B. 根据电压的变化来判断故障C. 根据功率的不平衡来判断故障D. 根据频率的变化来判断故障答案:A二、填空题4. 继电保护装置的________性是其最重要的性能指标之一。
答案:可靠性5. 差动保护是一种________的保护方式,常用于变压器和发电机的保护。
答案:高选择性三、简答题6. 简述过电流保护的工作原理。
答案:过电流保护是当检测到电流超过设定值时,继电保护装置会动作,切断故障部分,以防止故障扩大。
7. 什么是距离保护?它有什么特点?答案:距离保护是一种根据故障点到保护装置的距离来确定动作时间的保护方式。
它具有动作速度快、选择性好的特点。
四、计算题8. 假设某电力线路的额定电流为100A,继电保护装置设定的过电流动作值为120A。
如果线路发生故障,实际电流达到150A,计算继电保护装置的动作时间。
答案:假设动作时间与电流超过设定值的比例成正比,设动作时间为T。
根据题设,比例系数为K,则有 K * (150 - 120) = T。
若K=1,则T=30秒。
具体比例系数需根据实际继电保护装置的设定确定。
五、论述题9. 论述继电保护在电力系统自动化中的作用和重要性。
答案:继电保护在电力系统自动化中起着至关重要的作用。
它能够实时监测电力系统的运行状态,一旦检测到异常或故障,能够迅速做出反应,隔离故障部分,防止故障扩散,从而保障整个电力系统的安全稳定运行。
继电保护习题库及参考答案

继电保护习题库及参考答案一、单选题(共30题,每题1分,共30分)1、微机保护具有信号测量、逻辑判断、( )等布线逻辑保护的功能。
A、硬件自检B、人机接口C、出口执行D、模数变换正确答案:C2、目前 10kV 电网采用的中性点接地低值电阻一般为( )。
A、10B、15C、200D、50正确答案:A3、电力系统中性点不接地系统发生单相接地故障时,三相线电压( )。
A、不对称B、对称C、某一线电压为 0 其余两线电压不变正确答案:B4、低压配电网中保护中性线代号为( )A、NB、PENC、PE正确答案:B5、低压配电网中性点接地方式采用( )A、经电抗接地B、直接接地C、经电阻接地D、经消弧线圈接地正确答案:B6、微机保护的基本构成包括硬件和( )A、模数变换B、逻辑判断C、软件D、人机接口正确答案:C7、高压电动机最严重的故障是( )将引起电动机本身绕组绝缘严重损坏、铁芯烧伤,造成供电电网电压降低,影响或破坏其他用户的正常工作。
A、相绕组的匝间短路B、过负荷引起的过电流C、定子绕组的相间短路故障正确答案:C8、对于容量在( )的油浸式变压器以及 400kVA 及以上的车间内油浸式变压器,应装设瓦斯保护。
A、800V 及以上B、800kV 及以下C、500kV 及以上D、500V 及以下正确答案:A9、能够使电流继电器开始动作的最小电流称为电流继电器的( )A、动作电流B、电流C、感应电流正确答案:A10、短路全电流中的最大瞬时值称为( )A、周期分量电流B、短路冲击电流C、非周期分量电流正确答案:B11、当电动机的容量小于 2MW 且电流速断保护不能满足灵敏度要求的电动机采用( )。
A、低电压保护B、纵差动保护C、起动时间过长保护正确答案:B12、电动机正序过电流保护可作为电动机的( )。
A、起动时间过长保护B、堵转保护C、对称过负荷保护正确答案:C13、电力系统在运行中发生各种类型短路故障时,将伴随着( )部分地区电压降低。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
继电保护复习题第一章绪论一、基本问答题1.什么是继电保护装置?其基本任务是什么?答:继电保护装置就是指能反应电力系统中电气元件发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置。
继电保护装置基本任务是:(1)自动、迅速、有选择性地将故障元件从电力系统中切除,使故障元件免于继续遭到破坏,保证无故障部分迅速恢复正常运行。
(2)反应电气元件的不正常运行状态,并根据运行维护的条件而动作于信号,以便值班员及时处理。
2.继电保护基本原理是什么?答:继电保护的原理就是利用被保护线路或设备故障前后某些突变的物理量为信息量,当突变量达到一定值时,起动逻辑控制环节,发出相应的跳闸脉冲或信号。
如根据短路故障时流过电气元件上的电流增大而构成电流保护,根据故障时被保护元件两端电流相位和大小的变化,可构成差动保护,根据接地故障时出现的电流﹑电压的零序分量,可构成零序电流保护,根据电力变压器内部故障产生的气体数量和速度而构成瓦斯保护。
3.什么是主保护和后备保护?答:主保护是指被保护元件内部发生的各种故障时,能满足系统稳定及设备安全要求的、有选择的切除被保护设备或线路故障的保护。
后备保护是指当主保护或断路器拒绝动作时,用以将故障切除的保护。
远后备保护是指主保护或断路器拒绝动作时,由相邻元件的保护部分实现的后备。
近后备保护是指当主保护拒绝动作时,由本元件的另一套保护来实现的后备。
如当断路器拒绝动作时,由断路器失灵保护实现的后备。
4.对继电保护装置的基本要求是什么?答:(1)选择性:当电力系统中的设备或线路发生故障时,其继电保护仅将故障的设备或线路从电力系统中切除,尽量减小停电面积,以保证系统中的无故障部分仍能继续安全运行。
(2)速动性:是指继电保护装置应能尽快地切除故障,以减少设备及用户在大电流、低电压情况下运行的时间,降低设备的损坏程度,提高系统并列运行的稳定性。
(3)灵敏性:是指电气设备或线路在被保护范围内发生故障或不正常运行情况时,保护装置的反应能力。
(4)可靠性:是指对继电保护装置既不误动,也不拒动。
5.继电保护装置通过哪些主要环节完成预定的保护功能?各环节的作用是什么?答:继电保护装置由三个部分组成,即测量部分、逻辑部分、执行部分。
测量部分的作用是测量与被保护电气设备或线路工作状态有关的物理量的变化,以确定电力系统是否发生了短路故障或出现不正常运行情况;逻辑回路的作用是当电力系统发生故障时,根据测量回路的输出信号,进行逻辑判断,以确定保护是否应该动作,并向执行元件发出相应的信号;执行回路的作用是根据逻辑回路的判断,发出切除故障的跳闸脉冲或指示不正常运行情况的信号。
第二章 电网的电流保护一、基本问答题1.什么是起动电流?什么是返回电流?返回系数对何而言?答:使继电器动作的最小电流值r I ,称为继电器的动作电流(起动电流),记作r op I ⋅。
使继电器返回原位的最大电流值称为继电器的返回电流,记为r re I ⋅。
返回电流与动作电流的比值称为继电器的返回系数,可表示为rop r re re I I K ⋅⋅=(10<<re K )。
返回系数越大,则保护装置的灵敏度越高,但过大的返回系数会使继电器触点闭合不够可靠。
2. 电流互感器的误差与哪些因素有关?有怎样的关系?答:电流互感器误差决定于励磁电流的大小,而励磁电流与电流互感器的负载阻抗L Z 成正比,与励磁阻抗成反比。
因此,电流互感器误差与负载阻抗成正比,与励磁阻抗成反比。
一般误差小于1%。
3. 为什么过电流保护在整定计算时考虑返回系数和自起动系数,而电流速断不考虑返回系数和自起动系数?答:过电流保护的动作电流时按躲开被保护线路的最大负荷电流,且在自起动电流 下继电器能可靠返回来进行整定的。
当本条线路的下一条线路发生短路,电流Ⅲ段保护起动。
当故障切除后,电机类负载起动时产生较大的起动电流,而要求继电器在自起动的大电流下也能可靠返回,因此要考虑自起动系数和返回系数。
电流速断保护整定值高,下一条线路故障时本段线路的电流Ⅰ段保护不起动,因此不考虑返回系数和自起动系数。
4. 三段式电流保护哪一段最灵敏,哪一段最不灵敏?它们是采用什么措施来保证选择性的? 答:电流Ⅲ段保护最灵敏,电流Ⅰ段保护最不灵敏。
电流Ⅰ段保护采用动作电流来保证选择性,而电流Ⅱ段、电流Ⅲ段保护采用动作电流和动作时间的不同来保证选择性。
5.在一条线路上是否一定要用三段式保护?两段行吗?为什么?答:实际上,供配电线路不一定都要装设三段式电流保护。
比如,处于电网末端附近的保护装置,当定时限过电流保护不大于0.5~0.7s ,而且没有防止导线烧损及保护配合上的要求情况下,就可以不装设电流速断保护和限时电流速断保护,而将过电流作为主保护。
在某些情况下,常采用两段组成一套保护,例如,当线路很短时,只装设限时电流速断和定时限过电流保护。
又如线路-变压器组式接线,电流速断保护能保护全线路,因而不需要装设限时速断保护,只装设电流速断保护和定时限过电流保护。
6.电流保护的交流回路有哪几种接线方式?其应用范围如何?答:电流保护的交流回路有三种接线方式:三相星形接线、两相星形接线、两相电流差接线。
(1)三相星形接线方式能反应各种类型的故障,用在中性点直接接地电网中,作为相间短路的保护,同时也可保护单相接地。
(2)两相星形接线方式较为经济简单,能反应各种类型的相间短路。
在10KV 及以上,特别在35KV 非直接接地电网中得到广泛应用,也应用于6~10KV 中性点不接地系统中的过电流保护装置。
(3)两相电流差接线方式接线简单,投资少,但灵敏性较差,主要用在6~10KV 中性点不接地系统中,作为馈电线和较小容量高压电动机的保护。
7.何谓三段式电流保护?各段保护是怎样获得动作选择性?答:由电流速断保护,限时电流速断保护及定时限过电流保护相配合构成的一整套保护,称为三段式电流保护。
电流Ⅰ段保护采用动作电流来保证选择性,而电流Ⅱ段、电流Ⅲ段保护采用动作电流和动作时间的不同来保证选择性。
8.在什么条件下,要求电流保护的动作具有方向性?答:环网和多侧电源电网相间短路的电流保护要求电流保护动作具有方向性。
9.功率方向继电器能单独用作保护吗?为什么?答:功率方向继电器不能单独用作保护。
因为功率方向继电器只能判断功率的方向,不能判断电流的大小,而保护装置的起动条件是功率方向为规定的正方向,流入继电器的电流大于其动作电流,因此功率方向继电器要配合电流继电器实现方向过电流保护。
10.按90接线的功率方向继电器在三相短路和两相短路时,会不会有死区?为什么?答: 90接线的功率方向继电器在各种两相短路时都没有死区,因为继电器加入的是非故障相得线电压,其值很高,因此保护能可靠动作。
三相短路时,在保护装置出口处短路保护装置不动作,因为在保护装置出口处发生三相短路时,0===•••C B A U U U ,保护装置检测到的电压为0,判断不出功率方向,故保护不动作。
11.电网方向过电流保护动作时限的配合及方向元件的装设应遵守什么原则?答:方向过电流保护动作时限的整定,是将动作方向一致的保护,按逆序阶梯原则进行整定。
加方向元件的原则是:对装在变电所同一母线上的各元件保护,其动作时限较长的可以不装设方向元件,而时限较短的必须装设方向元件;如果保护的时间相等,那就都应装设方向元件。
12.中性点非直接接地电网中,接地短路的特点及保护方式是什么?答:特点:(1)单相接地时,全系统都将出现零序电压,而短路点的零序电压在数值上为相电压。
(2)在非故障元件上有零序电流,其数值等于本身的对地电容电流,电容性无功功率的实际方向为由母线流向线路。
(3)在故障元件上,零序电流为全系统非故障元件对地电容电流之和,电容性无功功率的实际方向为线路流向母线。
保护方式:采用绝缘监视装置反应单相接地故障。
13.在大接地电流系统中,发生接地短路时,零序分量与正序分量的主要区别有哪些?答:(1)故障点的零序电压最高,离故障点越远零序电压越低,而故障点的正序电压为零。
(2)零序电流的方向由线路流向母线,而正序电流方向由母线流向线路。
(3)故障线路零序功率的方向与正序功率的方向相反,是由线路流向母线。
14.零序功率方向元件有没有死区?为什么?答:没有死区,因为保护出口处发生接地故障时短路点零序电压最大,不为零,方向元件可以检测到一个较大的电压,故零序功率方向元件可以可靠动作。
15.中性点经消弧线圈接地电网中,单相接地短路的特点及补偿方式是什么?答:中性点经消弧线圈接地电网中,单相接地时,用它产生的感性电流去补偿全部或部分电容电流,减少流经故障点的电流,避免在接地点燃起电弧。
补偿方式有完全补偿、欠补偿和过补偿。
16.在小电流接地系统中,如何从绝缘检察装置的仪表指示中判断接地相?又用什么办法可以判断接地线路?答:系统正常运行时,三相电压对称,没有零序电压,所以三只电压表读数相等,过电压继电器KV不动作。
当系统任一出线发生接地故障时,接地相对地电压为零,而其他两相对地电压升高为原来的3倍,所以从三只电压表上指示数可以看出,表示数降低的电压表所对应的相为接地相,另两只电压表示数增大的为非接地相。
同时在开口三角处出现零序电压,过电压继电器KV动作,给出接地信号。
由运行人员顺次短时断开每条线路,当断开某条线路时,若零序电压信号消失,即表明接地故障是在这条线路上。
二、选择1.增大动作电流的方法有________。
A.减小弹簧的张力 B. 加大继电器线圈的匝数 C. 加大初始空气气隙长度2.减小动作电流的方法有________。
A.增大弹簧的张力 B. 加大继电器线圈的匝数 C. 加大初始空气气隙长度3.电流速断保护装置中的保护出口中间继电器的作用为______。
A.提高可靠性B.扩大接点容量和数量C.满足速动性的要求4.当限时电流速断保护的灵敏系数不满足要求时,可考虑( )A.采用过电流保护 B.与下一级电流速断保护相配合C.与下一级限时电流速断保护相配合5.在同一小接地电流系统的放射形线路上,所有出线均装设两相不完全星形接线的电流保护,电流互感器都装在同名两相上,这样在发生不同线路两点接地短路时,可保证只切除一条线路的几率为________。
A. 1/3B. 1/2C. 2/36. 在同一小接地电流系统的串联性线路中,所有出线均装设两相不完全星形接线的电流保护, 电流互感器都装在同名两相上,这样在发生不同相别两点接地短路时,可保证只切除一条线路的几率为( )。
A. 1/3B. 1/2C. 2/37. 过电流方向保护是在过电流保护的基础上,加装一个________而组成的装置。
A.负荷电压元件B.复合电流继电器C.方向元件D.复合电压元件8.方向性电流保护用在______。
