建筑排水用硬聚氯乙烯(PVC-U)管材

PVC-U管件标准

PVC—U管件标准建筑排水用硬聚氯乙烯（PVC—U)管件1 范围GB/T 5836的本部分规定了以聚氯乙烯（PVC)树脂为主要原料,经注塑成型的硬聚氯乙烯（PVC—U）管件(以下简称管件）的定义、材料、产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。

本部分知用于建筑物内排水用管件。

在考虑到材料的耐化学性和耐热性的条件下,也可用于工业排水用管件。

本部分规定的管件与GB/T 5836。

1—2006《建筑排水用硬聚氯乙烯（PVC—U)管材》规定的管材配套使用。

2 规范性引用文件下列文件中的条款通过GB/T 5836的本部分的引用而成为本部分的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用天本部分,然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本部分。

GB/T1003-1986 塑料密度和相对密度试验方法（eqv ISO/DIS 1183:1984) GB/T2828。

1—2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859—1：1999，IDT）GB/T2918—1998 塑料试样状态调节和试验的标准环境(idt ISO291:1997) GB/T5836。

1—2006 建筑排水用硬聚氯乙烯（PVC-U）管材GB/T8801 硬聚氯乙烯（PVC－U)管件坠落试验方法GB/T8802—2001 热塑性塑料管材、管件维卡软化温度的测定（eqv ISO 2507:1995）GB/T8803—2001 注射成型硬质聚氯乙烯（PVC—U）、氯化聚氯乙烯(PVC—C)、丙烯腈—丁二烯—苯乙烯三元共聚物（ABS）和丙烯腈—苯乙烯-丙烯酸盐三元共聚物（ASA）管件热烘箱试验方法GB/T8806 塑料管材尺寸测量方法（GB/T8806—1988，eqv ISO3126:1974) GB/T19278—2003 热塑性塑料管材、管件及阀门通用术语及其定义HG/T3091—2000 橡胶密封件给排水管及污水管道用接口密封圈材料规范（idt ISO 4633:1996）QB/T2568-2002 硬聚氯乙烯（PVC—U）塑料管道系统用溶剂型胶粘剂3 定义和符号3。

二十一. 建筑排水用硬聚氯乙烯 (PVC—U)内螺旋管

管道系统连接用的专用管件，可采用硬聚氯乙烯（PVC-U）、玻璃纤维增强聚丙烯（FRPP）等热塑性塑料注塑成型制造。用于接入立管的旋转进水型三通及四通的规格尺寸，可按 CECS94：2002中图、表或生产厂的规格采用。
2．连接
《建筑排水用硬聚氯乙烯内螺旋管管道工程技术规》（CECS94：2002）对管道连接做了如下要求与规定：横管接入立管的三通及四通管件必须采用螺母挤压密封圈接头的旋转进水型管件。横管接头宜采用螺母挤压密封圈接头，亦可采用粘接接头。
（三）管件与连接
1. 管件
管件的颜色应一致，无色泽不均及分解变色线，应完整无损、无变形，浇口及溢边应修剪平整，无开裂，内外表面平滑。管件的物理力学性能不得低于下表规定。
管件的物理力学性能
项目维卡软化温度℃ 烘箱试验坠落试验技术指标 70 合格无破裂试验方法标准 GB/T8802 GB/T8803 GB/T8801
粘接工艺应按下列规定执行：（1）管道粘接不宜在湿度很大的环境下进行，操作场所应远离火源，防止撞击。（2）管子和管件在粘接前应用清洁棉纱或干布将承口内侧和插口外侧擦拭干净，并保持粘接面洁净。当表面沾有油污，应用棉纱蘸丙酮等清洁剂擦净。
（3）用油刷涂抹粘胶剂时，应先涂承口内侧，后涂插口外侧。涂抹承口时应顺轴向由里向外涂抹均匀、适量，不得漏涂或涂抹过厚。（4）承插口涂刷胶粘剂后，宜在20秒内对准轴线一次连续用力插入。管道插入承口深度应根据实测承口深度，在插入管道端表面作出标记。插入后将管旋转90° （5）插接完毕，应即刻将接头外部挤出的胶粘剂擦揩干净，应避免受力，静置至接口固化为止，待接头牢固后方可继续安装。（6）粘接接头不宜在环境温度0℃以下操作，应防止胶粘剂结冻。不得采用明火或电炉等设施加热胶粘剂。

upvc管材

标准编号:GB/T 5836.1-2006标准名称:建筑排水用硬聚氯乙烯(PVC-U)管材标准状态:现行实施日期:2006-8-1颁布部门:中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会内容简介:GB/T 5836的本部分规定了以聚氯乙烯(PVC)树脂为主要原料，经挤出成型的硬聚氯乙烯(PVCU)管材(以下简称管材)的材料、产品分类、要求、试验方法、检验规则和标志、运输及贮存。

本部分适用于建筑物内排水用管材。

在考虑材料的耐化学性和耐热性的条件下，也可用于工业排水用管材。

本部分规定的管材与GB/T 5836.2-2006《建筑排水用硬聚氯乙烯(PVC- U)管件》规定的管件配套使用标准编号:GB/T 4219-1996标准名称:化工用硬聚氯乙烯(PVC-U)管材标准状态:现行实施日期:1996-1-2颁布部门: 中国轻工业联合会标准编号:GB/T 20221-2006标准名称:无压埋地排污、排水用硬聚氯乙烯（PVC-U）管材标准状态:现行实施日期:2006-10-1颁布部门:中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会内容简介:本标准规定了以聚氯乙烯树脂为主要原料，经挤出成型的无压埋地排污、排水用硬聚氯乙烯（PVC-U）管材的材料、产品分类、技术要求、试验方法、检验规则、标志、运输、贮存。

本标准适用于外径从(110-1000)mm的弹性密封圈连接和外径从(110-200)mm的粘接式连接的无压埋地排污、排水用管材。

在考虑了材料的耐化学性和耐热性条件下，也可用于工业用无压埋地排污管材。

本标准不适用于建筑内埋地的排污、排水PVC-U管道系统。

标准编号:GB/T 19471.2-2004标准名称:塑料管道系统硬聚氯乙烯（PVC-U）管材弹性密封圈式承口接头负压密封试验方法标准状态:现行实施日期:2004-10-1颁布部门:中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会内容简介:本标准规定了一种测定承口接头密封性能的试验方法。

二十. 排水用芯层发泡硬聚氯乙烯(PVC-U)管

图2-2-22 管材截面尺寸单位：㎜
公称外径de 60 200 250 315 400 500 壁厚e S0 3．2 3．9 4．9 6．2 S1 4．0 4．9 6．2 7．7 9．8 S2 5．0 6．3 7．8 9．8 ቤተ መጻሕፍቲ ባይዱ2．3 15．0
3．9
4.
标志
排水用芯层发泡硬聚氯乙烯(PVC-U)管材标记为:

皮层（内外实芯层）和芯层的厚度比例是发泡管生产的一个重要参数。若皮层占比例大，则管材的密度高，管壁较重，未能发挥发泡管用材少的优势；若皮层占比例少，则管较轻，但机械强度有些下降。有些厂家据多年生产经验，认为皮层和芯层的挤出量比例为11：13时，管材质量既符合国家标准，又比较轻（这时管材的整体密0.95g/cm3）。其产品的外观、规格尺寸、标志应符合GB/T 16800-1997《排水用芯层发泡硬聚氯乙烯（PVC-U）管材》的有关规定。
标记示例: 规格为110×3.2、环刚度等级为S1、溶剂粘接型硬聚氯乙烯（PVC-U）管材 XPG-110×3.2 S N GB/T 16800-1997
（二）主要性能
1．主要性能特点
（1）冲击强度显著提高，其环向刚性为普通硬质 PVC的8倍。（2）使用温度范围宽广，可在-30～100℃下使用，而且温度变化时尺寸稳定性好。（3）其特殊的芯层发泡结构提高了管材的隔音性能，发泡芯层能有效地阻隔噪声传播，水流噪声大为降低，比实壁排水管，可降低排水噪声10dB左右。（4）隔热性好，比不发泡的实壁管材传热效率低 35%。使用温度范围宽，表面不结露，用于冷热流体保温输送时，可节省保温费用。
≤5%，且不分脱、不破裂连接处不渗漏、不破裂内外表面不劣于4L

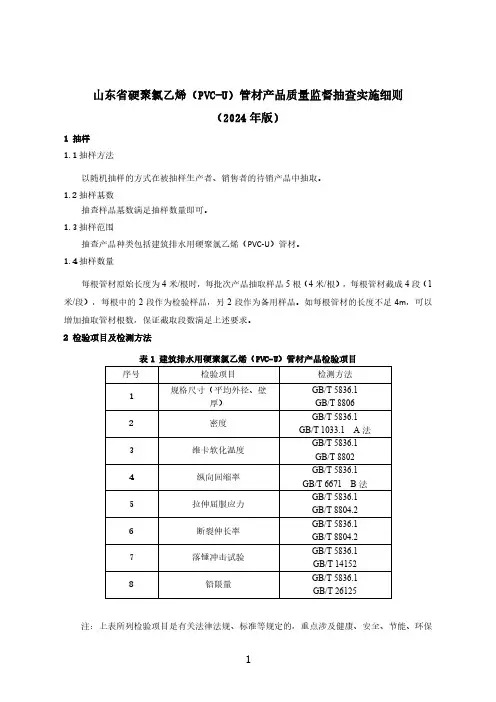

硬聚氯乙烯(PVC-U)管材产品质量监督抽查实施细则

山东省硬聚氯乙烯（PVC-U）管材产品质量监督抽查实施细则（2024年版）1 抽样1.1抽样方法以随机抽样的方式在被抽样生产者、销售者的待销产品中抽取。

1.2抽样基数抽查样品基数满足抽样数量即可。

1.3抽样范围抽查产品种类包括建筑排水用硬聚氯乙烯（PVC-U）管材。

1.4抽样数量每根管材原始长度为4米/根时，每批次产品抽取样品5根（4米/根），每根管材截成4段（1米/段），每根中的2段作为检验样品，另2段作为备用样品。

如每根管材的长度不足4m，可以增加抽取管材根数，保证截取段数满足上述要求。

2 检验项目及检测方法表1 建筑排水用硬聚氯乙烯（PVC-U）管材产品检验项目序号检验项目检测方法1 规格尺寸（平均外径、壁厚）GB/T 5836.1GB/T 88062 密度GB/T 5836.1 GB/T 1033.1 A法3 维卡软化温度GB/T 5836.1 GB/T 88024 纵向回缩率GB/T 5836.1 GB/T 6671 B法5 拉伸屈服应力GB/T 5836.1 GB/T 8804.26 断裂伸长率GB/T 5836.1 GB/T 8804.27 落锤冲击试验GB/T 5836.1 GB/T 141528 铅限量GB/T 5836.1 GB/T 26125注：上表所列检验项目是有关法律法规、标准等规定的，重点涉及健康、安全、节能、环保以及消费者、有关组织反映有质量问题的重要项目。

执行企业标准、团体标准、地方标准的产品，检验项目参照上述内容执行。

凡是注日期的文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本细则。

凡是不注日期的文件，其最新版本适用于本细则。

3判定规则3.1标准依据GB/T 5836.1 建筑排水用硬聚氯乙烯（PVC-U）管材相关的法律、行政法规、部门规章、规范性文件现行有效的企业标准、团体标准、地方标准及产品明示质量要求3.2判定原则经检验，检验项目全部合格，判定为被抽查产品所检项目未发现不合格；检验项目中任一项或一项以上不合格，判定为被抽查产品不合格。

排水硬聚氯乙烯(PVC-U管的安装)

排水硬聚氯乙烯（PVCU）管安装欧阳学文一、适用范围建筑排水硬聚氯乙烯管即PVCU管，适用于建筑高度不大于100m的工业与民用建筑物内连续排放温度不大于40℃，瞬时排放温度不大于80℃的生活污水和废水。

当建筑高度大于100m时，能否采用PVCU排水管，则应根据工程的具体情况与当地消防部门协商。

二、主要材料及管理建筑排水硬聚氯乙烯（PVCU）管道的管材与管件应分别符合现行的国家标准《建筑排水用硬聚氯乙烯管材》GB/T 5836.1、《建筑排水用硬聚氯乙烯管件》GB/T 5836.2的要求。

近年来，不少厂家已开始按《排水用芯层发泡硬聚氯乙烯管材》GB/T 16800生产芯层发泡管材，这种新型管材有较好的隔声降噪功能，在欧美等发达国家的应用日益广泛。

（一）管材硬聚氯乙烯（PVCU）排水管的物理机械性能应符合相关标准的要求，管材内外壁应光滑、平整，不允许有明显的痕纹、凹陷、气泡、色泽不匀及分解变色线。

直管及粘结承口如图11、图12所示，规格见表11。

图11硬聚氯乙烯排水直管图12粘结承口排水硬聚氯乙烯直径及粘结承口规格（mm）表11公称外径D直管粘结承口基本管壁δ基本长度L承口中部内径承口深度L最小最小尺寸最大尺寸40 2.04000或600040.140.42550 2.050.150.42575 2.375.175.54090 3.290.190.546110 3.2110.2110.648125 3.2125.2125.651160 4.0160.2160.758按《排水用芯层发泡硬聚氯乙烯管材》GB/T 16800生产芯层发泡PVCU管材，如图13所示，规格见表12。

图13芯层发泡PVCU直管芯层发泡PVCU直管规格（mm）表12产品编号公称直径de规格有效长度L承口长度Lc壁厚e401.2.1F 401.3.1F 50754000400034472.03.0401.4.1F401.6.1F1101604000400061863.04.0注：管材配用GB/T 5836系列管件（二）管件1．弯头。

建筑排水用硬聚氯乙烯(PVC-U)管材检测技术探讨

建材发展导向2018年第05期3741　建筑排水管材现状在建筑排水中最为主要的材质就是硬聚氯乙烯（PVC-U）管材，这种管材主要的材质就是由聚氯乙烯（PVC）树脂所构成的，在PVC 树脂材料中添加必要的化学药剂，再通过挤压来形成对应的管材。

PVC-U 排水管材发展至今，已具备完善的产品标准及检测方法标准。

作为管材质量检测员，关键应真实反映排水管材的质量情况。

2　技术指标（物理力学性能）在试验检测的环节中，排水管的检测大致包括有色泽、规格大小、外观、物理力学性能以及体系适用性等技术层面上的需求。

排水管材的力学数据见表1。

表1　排水管材的物理力学性能检验项目维卡软化温度（℃）纵向回缩率（%）拉伸屈服强度（MPa）落锤冲击试验技术要求≥79℃≤5%≥40MPa≤10%3　试验室的布局（1）因为PVC-U 对于温度的变化非常的敏感，其内部分子受到温度干扰的情况较为严重，这样一来其物理性能以及其化学性能多会受到一定层面上的干扰。

因此，在PVC-U 管材的检测之中，样品的处理都要进行严格的预处理环节，其中每项的检测均有严格的检测环境与条件。

实验室的布置一定要科学合理，并且要包括恒温室与非恒温室两种类型。

（2）恒温室可开展下面几类实验：第一，拉伸试验：试样一定要在23±2℃的条件下进行预处理，并且实验的温度范围一定得是23±2℃。

第二，落锤冲击试验：试样的状态调节环境得是0±1℃的水浴或空气浴，并且实际的试验温度范围在20±5℃。

第三，坠落试验：试样预处理的环境一定要是0±1℃的恒温状态下，且实际试验的温度范围应保持在20±5℃。

但非恒温室就应摆放一些其它机械设备，例如干燥箱、切片机以及维卡软化温度测定仪等，由于这些机械设备在运用的时候，温度相对要高一些，最好不要放置在恒温室中。

（3）试验设备的布置一定要重视便捷、快速以及可操作性、可行性等几个方面。

建筑排水用硬聚氯乙烯(PVC-U)管材检测报告

建筑排水用硬聚氯乙烯（PVC-U）管材检测报告共页第页委托单位报告编号样品名称样品编号施工单位规格型号工程名称样品状态工程部位样品数量生产厂家代表数量代表批次取样人检测类别委托日期检测依据委托人检测环境检测日期检测地址检测内容检测项目技术要求检测结果单项评定落锤冲击试验TIR（％）外观规格尺寸纵向回缩率（％）拉伸屈服应力（MPa）维卡软化温度（℃）断裂伸长率（%）密度（kg/m³）检测结论检测说明见证单位：见证人：批准：审核：主检：检测单位检测专用章（盖章）签发日期：年月日共页第页样品名称样品编号样品状态规格型号检测日期检测环境设备名称设备编号设备状态检测依据检测内容落锤冲击试验TIR锤头直径（mm）落锤质量（kg）下落高度（mm）dn90□dn25□冲击次数及结果12345678910 11121314151617181920 21222324252627282930 31323334353637383940 41424344454647484950 51525354555657585960 61626364656667686970 71727374757677787980 81828384858687888990 919293949596979899100 101102103104105106107108109110 111112113114115116117118119120 121122123124冲击总数冲击破坏数分布区单项评定检测说明冲击次数及结果：不破裂划“√”，破裂划“×”，未试验为“/”。

分布区：根据冲击次数及结果,判定为A区、B区、C区。

校核：主检：共页第页样品名称样品编号样品状态规格型号检测日期检测环境设备名称设备编号设备状态检测依据检测内容检测项目检测结果外观规格尺寸平均外径（mm）≤外径≤123456平均外径壁厚（mm）≤壁厚≤123456壁厚纵向回缩率（%）预处理℃h烘箱温度（℃）烘箱中放置时间（h）试样编号123放入烘箱前试样两标线间距离L 0（mm）试验后沿母线测量的两标线间距离L i（mm）试验前后标线间距离变化∆L单个试样纵向回缩率R Li （%）纵向回缩率平均值R L （%）检测说明1000Li ⨯∆=L LR 0L L L i -=∆校核：主检：共页第页样品名称样品编号样品状态规格型号检测日期检测环境设备名称设备编号设备状态检测依据检测内容检测项目检测结果拉伸屈服应力（MPa）编号12345尺寸（mm）DHF(N)S(MPa)平均值S（MPa）维卡软化温度（℃）12平均值断裂伸长率（%）编号12345标线间的原始长度L 0（mm）断裂时标线间的长度L 0（mm）断裂伸长率ε（%）平均值ε（%）检测说明H⨯=D F S 100/LL -L 00⨯=）（ε校核：主检：共页第页样品名称样品编号样品状态规格型号检测日期检测环境设备名称设备编号设备状态检测依据检测内容检测项目检测结果密度（kg/m³）123试样在空气中的质量m S,A试样在浸渍液中的质量m S,A浸渍液的密度ρIL 试样的密度ρS 样的密度平均值以下空白检测说明ILS A S ILA S s m m m ,,,-=⨯ρρ校核：主检：。

建筑排水用硬聚氯乙烯PVC-U管

十九. 建筑排水用硬聚氯乙烯（PVC-U）管
（一）基本特征
▪ 1. 名称及简介
建筑排水用硬聚氯乙烯（PVC-U）管材，是以聚氯乙烯树脂为主要原料，加入必需的肋剂，经挤出成型工艺制成的管材。PVC-U中的“U”是 “unplasticized”的缩写，其含义为未增塑。其产品的外观、规格尺寸、标志应符合GB/T5836.11992《建筑排水用硬聚氯乙烯管材》的有关规定。
管件壁厚应大于或等于相同规格管材的最小壁厚。
1.建筑排水用其他管件
建筑排水管道中的连接件除按国标规定用于连接的10 种管件外，对于具备其他功能的连接件，如存水弯、检查口等均未列入标准。厂家可以根据市场需要进行设计制造。但是这些管的承口尺寸、插端尺寸、壁厚及其物理力学性能必须满足GB/T5836.2中相应规格的有关规定。这些连接主要有下述几类：
注：（1）优等品落锤冲击试验，按GB/T14152规定测试，TIR为真实冲击率，其落锤质量和落下高度应符合表2-2-3规定。（2）合格品落锤冲击度验的实验条件见下表。对试样进行10次冲击后，有2次以上破坏，则该试验不合格，10次冲击中9次无破坏为合格。
落锤冲击试验的试验条件
公称外径Mm
▪ （1）具备水封作用的各型存水弯、地漏等，下图存水弯、地漏中的H表示水封的高度。
▪ （2）与各种卫生设备相连的连接件，例如与洗脸池等陶瓷器件相连的排水栓、大便器连接件或缩节等。
▪ （3）各种规格的检查口、清扫口、带堵弯头或管堵等。
▪ （4）通向屋顶的通气罩。
▪ （5）调节管线胀缩量的伸缩节或膨胀接头等。
三．产品检验规则
产品需经生产厂质量检验部门检验合格并附有合格证书，方可出厂。同一原料、配方和同一工艺条件生产的同一规格管材为一批。每批数量不超过30吨。如生产数量少，生产期6天尚不足30吨，则以6天产量为一批。出厂检验项目为：外观、规格尺寸偏差、同截面厚度偏差、纵向弯曲度、纵向回缩率及扁平试验等6项。抽样规则遵照GB2828的规定执行。

建筑排水硬聚氯乙烯管道技术规程

建筑排水硬聚氯乙烯管道技术规程一、前言建筑排水系统是建筑物中最重要的系统之一，其质量直接关系到建筑物的使用寿命和安全性。

而排水管道作为排水系统的核心部件，其材料的选择和施工质量都至关重要。

本文主要介绍建筑排水硬聚氯乙烯管道技术规程。

二、材料选择1.管道材质：采用硬聚氯乙烯（PVC-U）管道，其特点是耐腐蚀、不易老化、耐高温、耐低温、密封性好等。

2.管件材质：采用与管道相同的PVC-U材料制作，确保管件与管道连接处无泄漏。

3.密封垫圈：选用EPDM橡胶密封垫圈，具有良好的耐酸碱性能和密封性能。

三、施工准备1.验收材料：对于每批次进货的PVC-U管道和配件都要进行验收，检查其外观是否完整无损、尺寸是否符合要求等。

如发现问题应及时通知供货商并进行处理。

2.场地准备：施工前应对场地进行清理和平整，确保施工现场干净整洁，避免施工中出现杂物和垃圾。

3.工具准备：施工所需的工具包括管道切割机、扳手、卡尺、螺丝刀等。

四、施工步骤1.布置管道：根据设计图纸和实际情况布置管道，确保管道的坡度符合要求，并在必要的位置设置检查口和排气孔。

2.切割管道：使用管道切割机将PVC-U管道切割成所需长度，并使用卡尺进行测量，确保长度准确。

3.连接管件：将PVC-U管件与管道连接处涂抹专用胶水，并插入密封垫圈，然后用扳手拧紧螺丝即可。

注意不要过紧或过松。

4.安装排气孔：在必要的位置安装排气孔，并在排气孔处加装适当的防虫网，避免小动物进入排水系统。

5.安装检查口：在必要的位置安装检查口，并加装密封垫圈和盖板。

五、验收及保养1.验收：施工完成后应进行验收，检查PVC-U管道和配件是否连接牢固、无渗漏、坡度是否符合要求等。

2.保养：建议定期对排水系统进行检查和清洗，避免污物堆积影响排水效果。

同时，要注意避免强酸、强碱等化学物质接触PVC-U管道，以免损坏管道。

六、安全注意事项1.施工过程中应注意安全，避免操作不当导致的伤害。

2.使用专业工具进行操作，不得使用损坏或失效的工具。

硬聚氯乙烯(PVC-U)排水管材产品技术标准要求2023年

硬聚氯乙烯 (PVC-U) 排水管材本标准规定了以聚氯乙烯树脂为主要原料，加入必要助剂，经挤出成型的 PVC-U 排水管材 (以下简称管材) 的产品分类、技术要求、试验方法、检验规则、标志、运输和储存。

本标准适用于建筑物内，外排水用，也可用于工业排水。

下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单 (不包括勘误的内容) 或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 5836.1 建筑排水用硬聚氯乙烯管材GB/T 2828.1 计数抽样检验程序第 1 部分：按接收质量限 (AQL) 检索的逐批检验抽样计划GB2918 塑料试样状态调节和试验的标准条件GB/T 6671 硬聚氯乙烯管材 (PVC-U) 纵向回缩率的测定GB/T 8802 硬聚氯乙烯 (PVC-U) 管材、管件维卡软化温度的测定GB/T 8804.1 热塑性塑料管材拉伸性能试验方法GB/T 8804.2-2003 热塑性塑料管材拉伸性能测定第 2 部分：硬聚氯乙烯(PVC-U)、氯化聚氯乙烯(PVC-C)和高抗冲聚氯乙烯(PVC-HI)管材GB/T 8805 硬质塑料管材弯曲度测量方法GB/T 8806 塑料管材尺寸测量方法GB/T 14152 热塑性塑料管材耐外冲击性能试验方法时针旋转法GB/T 2918-1998 塑料试样状态调节和试验的标准环境GB/T 14152-2001 热塑性塑料管材耐外冲击性能试验方法时针旋法生产管材的原料为硬聚氯乙烯 (PVC-U) 混配料。

混配料应以聚氯乙烯 (PVC) 树脂为主，加入生产符合本标准要求的管材所必需的添加剂，添加剂应均匀分散。

并允许使用本公司生产不大于 5％的清洁回用料。

4．1 颜色管材一般为白色，其它颜色也可由供需双方商定。

4．2 外观管材内外壁应光滑，不允许有气泡、裂口和明显的痕纹、凹陷，色泽不均和分解变色线；管材两端面应切割平整且与轴线垂直。

硬聚氯乙烯(PVC-U)实壁排水管

硬聚氯乙烯(PVC-U)实壁排水管本文转载自伟星管业 1）较高的抗内压能力。

2）产品内壁光滑。

3）环刚度较高。

4）承插式连接,橡胶圈密封,便于安装和维修。

5）由于管壁为实壁结构，同样等级的环刚度，其材料用量最高。

2、分类：1）按管径分类:硬聚氯乙烯（PVC-U）平壁管常用的有七多种规格公称外径de 160 200 250 315 400 500 630管的标准长度4000、60002）采用胶粘剂粘接和橡胶圈接口。

3、设计选用要点：1）该管材适用于市政工程、公共建筑室外、住宅小区的埋地排污、排水、排气、通讯线缆穿线用，也适用于系统工作压力不大于0.2MPa、公称尺寸不大于300mm的低压输水灌溉用，在考虑到材料的耐化学性和耐温性后，也适用于工业排水排污工程用。

2）埋地塑料排水管道要按柔性管的理论（管土共同发挥作用）进行设计。

同时在设计状态下管道垂直方向的变化不得大于管直径的5％。

3）管材环刚度的选择是塑料管道设计的一项重要指标，因此应从管道埋深、地面荷载、沟槽回填土的性质和压实系数以及施工荷载等综合考虑确定。

盲目采用高环刚度不经济。

对车行道下埋深小于1.0m的管道，还应考虑管道变形对路面的影响。

4）外观：管材内外表面不应有气泡、可见杂质、受热变形的痕迹和其他影响产品性能的表面缺陷。

管材端面应切割平整，并与轴线垂直。

5）规格尺寸：管材规格用d e(公称外径)×e(壁厚)表示，见表1。

管材平均外径及偏差，管材壁厚及偏差，内、外皮层厚度均应符合GB/T 16800-1997中的相关规定。

表1 管材规格(mm)公称外径d e壁厚eSS1S240 502.023.075 90 110 125 160 200 250 315 400 500.02.53.03.23.23.94.96.23.03.23.24.04.96.27.79.83.95.06.37.89.812.315.06）管材按外观型式分为直管(Z)、弹性密封连接型管材(M)、溶剂粘接型管(N)。

建筑排水用硬聚氯乙烯

建筑排水用硬聚氯乙烯建筑排水用硬聚氯乙烯（PVC-U）管材GB/T5836.1-2006一.产品分类：按连接形式不同分为胶黏剂连接型管材和弹性密封圈连接型管材。

二.外观质量：一般为灰色或白色，其他颜色可由供需双方协商确定。

三.规格尺寸：1.长度一般为4-6米，其他长度可由供需双方协商，但不能有负偏差。

用精度不低于1mm的卷尺。

2.平均外径和壁厚：GB/T8806-2008 公称外径dn50mm，最小平均外径50.0，最大平均外径：50.2，最小壁厚：2.0，最大壁厚2.4.四.试验：在（23±2）℃条件下进行状态调节24h，并在同样条件下进行试验。

1、维卡软化温度：GB/T8802-2001 ≥79℃取两个试样长50mm 宽10-20mm2.4-6.0mm壁厚的一块，小于的两块，其中一块加热压平冷却至常；大于的抹平至此厚度范围内。

小于等于直径90mm的管件，试样长度和承口长度相等。

预处理：试样在低于维卡软化温度50℃下预处理至少5min。

试验步骤：加热浴槽温度调至约50℃保持恒温。

压针端部距试样边缘不小于3mm。

试样装置放入加热浴槽中。

压针定位5min后，放上压力位（50±1）N砝码，把读数调至100-200之间，再调至零点。

以每小时（50±5）℃等速升温。

整个过程应开动搅拌器当压针压入（1±0.01+mm记录温度两次试验算术平均值为实验结果。

两次结果相差2℃时，应重新取不少于两个试样进行试验。

2、纵向回缩率：GB/T6671-2001 ≤5％①取试样3个，长度（200±20）mm。

从一根管材上截取。

②使用划线器画线，间距固定位100mm，距任一端至少10mm。

精确到0.25mm。

③公称直径大于或等于400mm的管材，可沿轴向均匀切成4片。

④按GB/T2918的规定，试样在（23±2）℃下至少放置2h。

⑤烘箱应在15min之内重新回升到试验温度范围。

pvc-u排水管连接方式标准

PVC-U（聚氯乙烯硬质）排水管是一种常用的建筑排水系统材料，具有耐腐蚀、耐压、耐磨等优点。

在安装PVC-U排水管系统时，连接方式的选择和正确使用至关重要，它直接影响到排水系统的密封性和稳定性。

以下是关于PVC-U排水管连接方式的标准介绍，以供参考。

一、胶圈密封连接胶圈密封连接是一种常见的PVC-U排水管连接方式，其主要特点是简单、可靠、易于安装。

具体操作步骤如下：1. 首先，将排水管的端口修整光滑，确保无毛刺或凹凸不平的情况。

2. 确保胶圈完好无损，并涂抹一层适当的润滑剂以便于安装。

3. 将胶圈放置于管道端口位置，并确保胶圈与管道端口充分接触。

4. 将另一根排水管的端口插入胶圈内，直至两根排水管的端口完全贴合。

5. 检查连接处是否牢固，并进行必要的调整和修正。

二、橡胶圈密封连接橡胶圈密封连接是一种更为严密的PVC-U排水管连接方式，适用于对密封性要求较高的场合。

操作步骤如下：1. 确保排水管的端口和橡胶圈完全清洁，无杂质和污垢。

2. 在排水管的端口上涂抹一层润滑剂，以确保橡胶圈的顺利安装和密封。

3. 将橡胶圈套在管道的端口位置，并确保橡胶圈与管道充分接触。

4. 将另一根排水管的端口插入橡胶圈内，直至两根排水管的端口完全贴合。

5. 使用专用的工具将橡胶圈固定在位，确保连接处的密封性。

三、热熔连接热熔连接是一种高强度、密封性良好的PVC-U排水管连接方式，适用于对连接强度和密封性要求较高的场合。

具体操作步骤如下：1. 使用热熔焊接机将管道端口进行加热，使其达到熔化温度。

2. 快速将另一根排水管的端口插入熔化的管道端口中，确保两根排水管的端口完全贴合。

3. 在连接处加压，使其冷却固化，形成牢固的连接。

四、螺纹连接螺纹连接适用于小口径的PVC-U排水管连接，操作步骤如下：1. 使用工具在管道的端口上切割出螺纹。

2. 在管道端口上涂抹密封胶，以增加连接的密封性。

3. 将螺纹连接件紧固在管道端口上，确保连接牢固且密封。

PVC U排水管材管件技术标准

PVC-U排水管材管件技术标准一、产品执行标准：产品应符合GB/ 5836.1-2006《建筑排水用硬聚氯乙烯（PVC-U）管材》和GB/T5836.2-2006《硬聚氯乙烯（PVC-U）管件》的要求。

二、产品技术要求：1、生产管材管件原料为硬聚氯乙烯（PVC-U）混配料，混配料应以聚氯乙烯（PVC）树脂为主，加入为生产符合本部分要求所必须的添加剂，添加剂应分散均匀。

（1）生产管材原料中硬聚氯乙烯的质量百分含量不宜低于80%；（2）管件混配料中聚氯乙烯（PVC）树脂的质量百分比含量不宜低于85%；(3) 不允许使用回收废料。

2、管材管件按连接形式不同分为胶粘性连接型和弹性密封圈连接型。

3、外观要求（1）管材内外壁应光滑，不允许有气泡、裂口和明显的痕纹、凹陷色泽不均及分解变色线。

管材两端面应切割平整并与轴线垂直，管件应完整无缺损，浇口及溢边应修除平整；(2) 不圆度：管材不圆度应不大于0.024d，不圆度的测定应在管材出厂前进行；(3) 弯曲度：管材弯曲度应不大于0.50%；(4) 颜色：一般为白色，其它颜色由供需双方协定；4、规格尺寸：（1）管材管件的平均外径、壁厚均应符合上述国标中的规定;其中产品公称外径应含盖dn32至dn315共11种规格：dn32、dn40、dn50、dn75、dn90、dn110、dn125、dn160、dn200、dn250、dn315.（2）管材一般为4M或6M，长度不允许有负偏差，管材管件承口和插口的直径和长度，应符合上述国标的规定；5、壁厚：管材管件壁厚应符合GB/T 5836.1-2006和GB/T 5836.2-2006的相关规定。

6、雨水管：（1）重力流雨水管排水系统多层建筑采用普通PVC-U排水管，11层及以上建筑天面雨水管采用给水PVC-U管及给水配件或PVC-U承压雨水排水管，其管材选用公称压力应大于建筑物的静水压。

（2）压力流雨水排水系统采用PVC-U给水管及给水配件，颜色为白色，其管材选用公称压力应大于建筑物净高度产生的静水压。

建筑排水用硬聚氯乙烯(PVC—U)管材拉伸屈服强度检测结果不确定度评定

建筑排水用硬聚氯乙烯（PVC—U）管材拉伸屈服强度检测结果不确定度评定介绍了建筑排水用硬聚氯乙烯（PVC-U）管材拉伸屈服强度测量结果不确定度的来源，并对其来源进行了分析。

标签：PVC-U管材；拉伸屈服强度；不确定度前言随着科学技术的进步，传统的镀锌钢管和普通排水铸铁管由于易锈蚀、自重大、运输施工不方便等原因而被新型管材取而代之。

目前，建筑排水用管材主要以塑料管为主，它具有重量轻、耐压强度好、输送流体阻力小、耐化学腐蚀性强、阻燃自熄性能好、安装方便、使用寿命长等优点。

其品种主要有建筑排水用硬聚氯乙烯（PVC-U）管材及管件、芯层发泡硬聚氯乙烯（PVC-U）管材及管件、硬聚氯乙烯（PVC-U）内螺旋管材及管件等，用于排放水温不大于40℃，瞬时水温不大于80℃的建筑物内生活污水。

文章以建筑排水用硬聚氯乙烯（PVC-U）管材为例。

建筑排水用硬聚氯乙烯（PVC-U）管材现已广泛应用于各行各业，其质量的好坏直接影响着工程质量。

建筑排水用硬聚氯乙烯（PVC-U）管材物理力学性能之一的拉伸屈服强度是重要和必须考核的指标，它也是衡量排水管材使用性能的重要依据之一。

但是，通常在试验室所检测的结果，仅仅表于被测量的近似值，能够合理评定被测量值的分散性，真实反映整个测量过程的准确性和可靠性，就有必要对测量结果的准确度以说明，使测量结果的真实性增强。

根据《测量不确定度评定和表示》JJF1059.1-2012、《建筑排水用硬聚氯乙烯（PVC-U）管材》GB/T5836.1-2006、《热塑性塑料管材拉伸性能第1部分：试验方法总则》GB/T8804.1-2003、《热塑性塑料管材拉伸性能第2部分：硬聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）和高抗冲聚氯乙烯（PVC-HI）管材》GB/T8804.2-2003，对建筑排水用硬聚氯乙烯（PVC-U）管材拉伸屈服强度检测结果的不确定度进行了评定，分析了不确定度产生的来源和因素。
