人教版初中物理九年级全一册第十七章《欧姆定律》测试卷

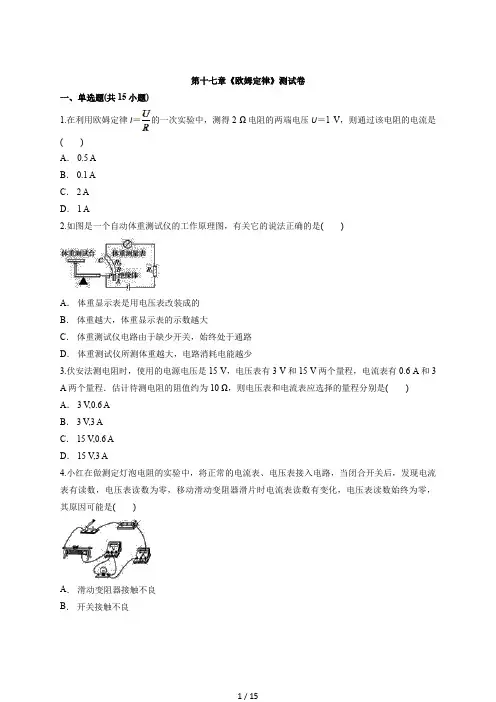

第十七章《欧姆定律》测试卷一、单选题(共15小题)1.如图是自动测量油箱的油量装置图．其中R′是定值电阻，R是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是()A．油量表是电压表改装而成的B．R和R′是并联的C．油位越高，通过R的电流越大D．油位越低，R两端的电压越小2.一个阻值为20 Ω的电阻，测得通过它的电流为5 A，那么此时加在这个电阻两端的电压是()A．4 VB．10 VC．0.25 VD．100 V3.某段电路两端电压保持恒定，给它接入一个40 Ω的电阻时，电路中电流为0.35 A；当电路中电流为0.20 A时，接入电路的电阻大小是()A．110 ΩB．20 ΩC．70 ΩD．50 Ω4.当某导体两端电压是3 V时，通过它的电流是0.3 A，若该导体两端电压为6 V时，则该导体的电阻是()A．5 ΩB．10 ΩC．20 ΩD．30 Ω5.最先研究出电流与电压和电阻三者之间关系的科学家是()A．欧姆B．法拉第C．牛顿D．焦耳6.图中，能正确描述电阻一定时，电流随电压变化的图象是()A．B．C．D．7.某同学在家用“伏安法测电阻的实验”来探究小灯泡灯丝的电阻时，根据收集到的数据画出了如图所示的一个图象，下列结论与图象相符的是()A．灯泡两端电压增大时，灯丝电阻随着电流的增大而增大B．灯丝电阻增大时，电流随着灯泡两端电压的增大而减小C．灯泡两端电压一定时，电流随着灯丝电阻的增大而减小D．电流一定时，灯丝电阻随着灯泡两端电压的增大而增大8.以下是某同学根据探究电流与电压关系的实验的数据画出的图线，其中正确的是()A．B．C．D．9.把一根阻值为24 Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为()A．4.5 ΩB．6 ΩC．10 ΩD．20 Ω10.图象法是研究物理规律的好方法，下列叙述中与图象不相符的是()A．电阻一定时，电流与电压的关系B．电压一定时，电流与电阻的关系C．物体所受重力大小与物体质量的关系D．同种物质组成的物体，其质量与体积的关系11.如图，是探究“电流与电压的关系”时，得到的U－I图象．则R1、R2大小关系为()A．R1＞R2B．R1＜R2C．R1＝R2D．不能确定12.如图是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行．在“保持电压不变”这一步实验时应()A．保持R2滑片的位置不动B．保持R1不变C．更换R1，并调节R2滑片到适当位置，保持电压表示数不变D．保持电路中电流不变13.两定值电阻R1、R2的阻值分别是30 Ω和60 Ω，则它们串联后的总电阻与其并联后的总电阻之比是()A．2∶1B．1∶2C．2∶9D．9∶214.小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是()A．滑动变阻器接触不良B．开关接触不良C．小灯泡两端短路D．灯泡的钨丝断了15.李江同学为测量小灯泡电阻而连的电路如图所示，有关该实验的以下说法错误的是()A．闭合开关前，应将滑动变阻器的滑片滑到最左端B．实验过程中两电表都有可能需要换接较小的量程C．所测小灯泡的电阻可能随电压表的示数的不同而不同D．在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮二、填空题(共3小题)16.给你一只标有“10 Ω 3 A”的定值电阻和一只标有“20 Ω 1 A”的定值电阻，若串联后接入电路，两端允许加的最大电压为________V，若并联后接入电路，两端允许加的最大电压为________V，此时，干路中能通过的最大电流为________A.17.当电阻为10 Ω的导体两端加上某一电压时，通过此电阻的电流是3 A，如果将这个电压加在20 Ω的电阻两端，则通过它的电流是________A.18.有一个电阻为10 Ω的电铃，正常工作时其两端电压为5 V．现有电压为1.5 V、3 V、8 V的电源各一个，要使电铃正常工作应选择________ V的电源，并且需要________联一个________Ω的电阻．三、实验题(共3小题)19.某实验小组在“探究导体中的电流与电压的关系”时，由实验小组长选择了器材：若干节干电池、金属导体、电流表、电压表、__________和____________．讨论得到了可以通过改变电池的节数从而改变___________________．(1)请在图甲方框中画出实验电路图，并在图中标出电流表和电压表的“＋”“－”接线柱．(2)小组共同设计记录电流I与电压U的表格.(3)请按电路图将图乙的器材连接好．(4)该小组同学能按要求正确连接电路，并能正确测量和读数，并把测量数据记录在表格中，请画出导体A的U－I图线．(5)由图线A可以得到：______________________________.20.在研究电流跟电压、电阻之间关系的实验中，小明通过改变电路中的电压和电阻，分别测得了如下两组数据：分析表1数据，可得到的结论是：______________________________________________.分析表2数据，可得到的结论是：______________________________________________.21.在探究“电阻不变时，导体的电流跟电压的关系”实验中：已知定值电阻R＝5 Ω.(1)小明连接好如图1所示的实验电路，在闭合开关前，他又仔细检查了电路，发现还有两个仪器需要调节：∶__________________；∶________________________________；(2)请根据图1的实物电路，将图2的实验电路图补充完整：(3)下表是实验小组的测量记录，分析可知第________次实验记录的电流数据是错误的；(4)剔除错误数据后，请在图3中画出电阻不变时，电流随电压变化的图象．四、计算题(共3小题)22.有一个电器的电阻值为10 Ω，通过的电流为0.6 A时才能正常工作．现有电源电压为9 V，需将此用电器串联一个多大的电阻，才能接在这个电源上？23.如图所示电路，电阻R1＝5 Ω，电阻R2＝20 Ω，当开关S闭合后，电流表的示数为0.4 A，求：(1)两电阻串联在电路中的等效电阻是多少？(2)电压表的示数是多少？24.有一种指示灯，电阻为6.3 Ω，通过的电流为0.45 A才能正常发光，要使这种指示灯正常发光，应加多大的电压？答案解析1.【答案】C【解析】图中油量表串联在电路中，是由电流表改装而成的，故A错误．由电路图可知，R和R′依次串联，电流只有一条路径，则两电阻是串联的，故B错误；油位越高，浮标上移，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即通过R的电流越大，故C正确；油位越低，浮标下移，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，由U＝IR可知，R′两端的电压变小，因串联电路中总电压等于各分电压之和，所以R两端的电压越大，故D错误．2.【答案】D【解析】由题已知电阻大小为20 Ω，通过它的电流为5 A，根据I＝得电阻两端的电压：U＝IR ＝5 A×20 Ω＝100 V．故选D.3.【答案】C【解析】设R1＝40 Ω，I1＝0.35 A，I2＝0.20 A，某段电路两端电压保持恒定，由I＝可得：U＝I1R1＝I2R2，则当电路中电流为0.20 A时，接入电路的电阻：R2＝＝＝70 Ω.4.【答案】B【解析】根据I＝，导体电阻R＝＝＝10 Ω；导体两端电压为6 V时，导体材料、长度、横截面积不变，导体电阻不变，仍为10 Ω.5.【答案】A【解析】最先研究电流与电压、电阻并得出三者之间关系的科学家是欧姆，故选A.6.【答案】A【解析】电阻一定时，电流与电压成正比．7.【答案】A【解析】由图示R－I图象可知，随灯泡电流I的增大，灯丝电阻R增大；由I＝，得U＝IR，可知，随电流I、电阻R的增大，灯泡两端电压增大，故A正确，B错误；由图象可知：一定的电流对应着一定的电阻，由U＝IR知，电压一定，电流与电阻确定，故C、D错误．8.【答案】A【解析】根据控制变量法可知：探究电流与电压关系的实验中，需要控制电阻的阻值不变；而电阻一定时，电流与电压成正比；电压为零，电阻中电流也为零．故选A.9.【答案】A【解析】同种材料制成的粗细均匀的电阻丝，电阻与其长度成正比，则圆弧部分的电阻R1＝×24 Ω＝6 Ω，圆弧部分的电阻R2＝×24 Ω＝18 Ω；以图中方式接入电路中时，R1与R2并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，该圆环在电路中的电阻：RAB＝＝＝4.5 Ω.10.【答案】B【解析】A项当电阻一定时，电流与电压成正比，因此与该图象符合；B项电压一定时，电流与电阻成反比，因此与图象不符；C项物体所受的重力与物体的质量成正比，因此与图象符合；D项对于同种物质，即密度一定，物体的质量和体积成正比，因此与图象符合．11.【答案】A【解析】取相同的电压，两个电阻对应的电流，I1＜I2，因为电压一定时，导体中的电流跟导体的电阻成反比，电流越大，电阻越小，所以R1＞R2.故选A.12.【答案】C【解析】研究电流跟电阻的关系时，保持电压不变，更换R1，并调节R2滑片到适当位置，保持电压表示数不变，讨论电流跟电阻的关系．故选C.13.【答案】D【解析】串联电阻阻值R串＝R1＋R2＝30 Ω＋60 Ω＝90 Ω；并联总电阻的倒数等于各电阻倒数之和，并联电阻阻值R并＝＝＝20 Ω，则＝＝.14.【答案】C【解析】移动滑片，电流表示数变化，电压表示数始终为零，而电压表测导线电压时，电压表示数为0；因此灯泡被短路．故选 C.15.【答案】D【解析】由电路图知，滑片在最左端时滑动变阻器接入电路的阻值最大，因此闭合开关前，滑片应滑到最左端，A说法正确，但不符合题意；由电路图知，两电表量程选择过大，读数误差较大，为减小实验误差应更换电表量程，故B说法正确，不符合题意；随灯泡电压变化，灯泡的实际功率发生变化，灯泡温度发生变化，灯泡电阻受温度影响而变化，故C说法正确，但不符合题意；由电路图可知，在如图位置闭合开关后，向左移动滑动变阻器的滑片，滑动变阻器接入电路的阻值变大，电路电流变小，流过灯泡的电流变小，灯泡变暗，故D说法错误，符合题意．16.【答案】30203【解析】因串联电路中各处的电流相等，所以两只电阻串联时，电路中的最大电流I＝I乙＝1 A，因串联电路中总电压等于各分电压之和，所以，由I＝可得，两端允许加的最大电压：U＝IR甲＋IR乙＝1 A×10 Ω＋1 A×20 Ω＝30 V；由I＝可知，电阻两端允许所加的最大电压：U甲＝I甲R甲＝3 A×10 Ω＝30 V，U乙＝I乙R乙＝1 A×20 Ω＝20 V，因并联电路中各支路两端的电压相等，所以两只电阻并联时，电路中的最大电压U′＝U甲＝U乙＝20 V，并联电路中干路电流等于各支路电流之和，所以干路最大电流：I＝I甲＋I乙＝＋＝＋＝3 A.17.【答案】1.5【解析】由I＝，得电阻两端电压为U＝I1R1＝3 A×10 Ω＝30 V，通过另一个电阻的电流为I2＝＝1.5 A.18.【答案】8串6【解析】电铃正常发光时两端电压为5 V，所以应选择电压为8 V的电源，由于电源电压高于5 V，所以应串联一个电阻分压，由I＝可得，电铃正常工作时电路中电流：I＝IR＝I电铃＝＝＝0.5 A，根据串联电路特点可知，此时串联电阻两端电压：UR＝U－U电铃＝8 V－5 V＝3 V，所以串联电阻的阻值：R＝＝＝6 Ω.19.【答案】开关导线导体两端的电压(1)(3)(4)(5)电阻不变，导体中的电流与它两端的电压成正比．【解析】20.【答案】当电阻一定时，通过导体的电流与其两端电压成正比当电压一定时，通过导体的电流与其电阻成反比【解析】21.【答案】(1)开关应断开滑片应移至最右端(2)(3)3(4)【解析】(1)在连接电路时，开关应处于断开状态；滑动变阻器的下面接了左边的接线柱，所以在闭合开关前，应将滑动变阻器的滑片移至最右端，使其阻值最大；(2)实物图中的滑动变阻器的滑片向右移动时电阻变大．(3)由图可知，电流表的量程为0～0.6 A，故第3组数据是错误的；(4)根据表格中的数据，在坐标轴中找出对应的点，然后连线可得．22.【答案】解：根据I＝，用电器两端电压为U1＝IR1＝0.6 A×10 Ω＝6 V，串联电阻两端电压为U2＝U－U1＝9 V－6 V＝3 V，串联电阻的阻值为R2＝＝5 Ω.5 Ω答：需将此用电器串联一个5 Ω的电阻，才能接在9 V电源上．【解析】已知用电器的阻值和正常工作电流，可以得到两端电压；已知电源电压和用电器两端电压，可以得到串联电阻的电压；已知串联电阻两端电压和通过的电流，利用公式R＝得到串联电阻．23.【答案】解：(1)由图可知：电阻R1与R2串联，电流表测串联电路电流，电压表测量的是电源电压；根据串联电路的电阻特点得：R＝R1＋R2＝5 Ω＋20 Ω＝25 Ω.(2)根据欧姆定律得：串联电路的两端电压为：U＝IR＝0.4 A×25 Ω＝10 V，所以电压表的示数为10 V.答：(1)两电阻串联在电路中的等效电阻是25 Ω.(2)电压表的示数是10 V.【解析】(1)根据串联电路的电阻特点可求电路中的总电阻；(2)根据欧姆定律求出电路中的电流即为电流表的示数；(3)根据电路图可知，电压表测量的是电源电压，也是测量串联电路两端的电压；然后可利用欧姆定律求串联电路两端的电压即为电源电压．24.【答案】解：由I＝可得，指示灯正常发光时的电压：U＝IR＝0.45 A×6.3 Ω＝2.835 V.答：要使这种指示灯正常发光，应加2.835 V的电压．【解析】知道指示灯正常发光时的电阻和通过的电流，根据欧姆定律求出正常发光时的电压．。
