VSWR驻波比反射损耗功率损耗换算表
驻波比回波损耗单载波功率换算方法及辅助软件
驻波比回波损耗单载波功率换算方法及辅助软件驻波比回波损耗换算(绿色免费3K小软件) (此WORD文档内嵌软件可以双击打开)驻波比回波损耗换算.rarzhaogmkmyn 的答案 ( 采纳时间: 2011-06-04 13:32 )回波损耗RL它是反射系数的倒数，以分贝表示。
RL的值在0dB到无穷大之间，回波损耗越小表示匹配越差，反之则匹配越好。
0dB表示全反射，无穷大表示完全匹配。
在移动通信中，一般要求回波损耗大于14dB(对应VSWR=1.5)。
回波损耗它是反射系数绝对值的倒数，以分贝值表示。
回波损耗的值在0dB 到无穷大之间，回波损耗越小表示匹配越差，回波损耗越大表示匹配越好。
0表示全反射，无穷大表示完全匹配。
在移动通信系统中，一般要求回波损耗大于14dB。
RL=10lg(入射功率/反射功率)驻波比VSWR=(1+ 反射系数)/ (1- 反射系数) ,反射系数=反射波幅度/入射波幅度。
如果馈线接头良好:反射系数为,(无反射)，如果接头最差反射系数为,(以上可从反射系数的式中可以看出)所以VSWR范围=,,?，VSWR此值越大，说明接头处连接不好。
如楼上所述，驻波一般小于,.,，就馈线而言，驻波一般小于,.,，也有考虑工程余量，为,.,以下，GPS馈线要求VSWR小于,.,单载波功率计算器(此WORD文档内嵌软件可以双击打开)单载频功率计算器.rar一般来讲，基站输出的载频功率为20w，但是目前有些厂商可以提供高功率的载频设备。
但是由于每个扇区不只一个载频，因此需要载频合路模块，一般有1:2合路模块和1:4合路模块。
1:2合路模块可以将2载频的信号合路在一起，1:4合路模块可以将4载频的信号合路在一起，1:2合路模块的插损为3dB，1:4合路模块插损为6dB。
因此，以20w(43dBm)为例， 1载频，机顶功率为43dBm，2载频，机顶功率为40dBm，3载频、4载频机顶功率为37dBm,。
载频再大时，则将1:2合路模块和1:4合路模块混搭。
驻波比计算公式
驻波比的计算公式
说明：对RFE进行诊断测试，该测试可以直接输出回波损耗；
天线驻波比（VSWR）是表示天馈线与基站匹配程度的指标。
它的产生是由于入射波能量传输到天线输入端后，未被全部辐射出去，产生反射波迭加而成的。
假设基站发射功率是 10 W，反射回 0.5 W，由此可算出
回波损耗：RL＝10lg（10/0.5）＝13 dB
反射系数：由于 RL=-20lg℘，所以反射系数℘=10－（RL/20）=10－0.65=0.0224驻波比：VSWR＝（1＋℘）/（1－℘）＝1.57
一般要求天线的驻波比小于 1.5。
驻波比是越小越好，但工程上没有必要追求过小的驻波比。
据测算，VSWR＝1.3 和 VSWR＝1.5 相比，功率损失仅为 0.23 dB。
驻波比插入损耗和回波损耗对照表
（二）传输参数
正向
反向
传输系数T
T=S21
T=S12
插入损耗L
L=-20lg|S21|插入损耗又称衰减
增益G
G=20lg|S21|
传输相移©
©=arctanS21
©=arctanS12
群延时tan
tan二d©/d3=©/360°d1(3为角频率)
27.96
1.08
0.03
30.46
1.06
0.02
33.98
1.04
0.01
40.00
1.02
0.00
1.00
复反射系数：r=(ZL-Z0)/(ZL+Z0)=p(sin9+jcos另
反射波相对于入射波的相角B在+180°〜-180。之间
定向耦合器:
耦合度（dB）=10lg（P1/P3） 隔离度（dB）=10lg（P1/P4） 方向性（dB）=10lg（P3/P4）隔离度一耦合度=方向性其中：P1为输入端口功率，P3为耦合端口输岀功率，P4为隔离端口输岀功率
3.10
5.67
0.60
4.44
4.00
0.50
6.02
3.00
0.40
7.96
2.33
0.30
10.46
1.86
0.20
13.98
1.50
0.10
20.00
1.22
0.09
20.92
1.20
0.08
21.94
1.17
0.07
23.10
1.15
0.06
24.44
1.13
VSWR
天线驻波比天线驻波比表示天馈线与基站（收发信机）匹配程度的指标。
驻波比的定义:Umax——馈线上波腹电压；Umin——馈线上波节电压。
驻波比的产生，是由于入射波能量传输到天线输入端未被全部吸收（辐射）、产生反射波，迭加而形成的。
VSWR越大，反射越大，匹配越差。
一个适当的驻波比指标是要在损失能量的数量与制造成本之间进行折中权衡的。

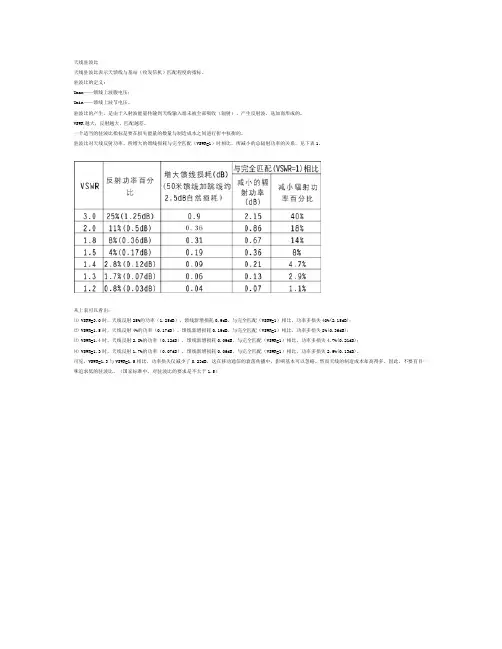

驻波比对天线反射功率、所增大的馈线损耗与完全匹配（VSWR=1）时相比，所减小的总辐射功率的关系，见下表1。
从上表可以看出：⑴ VSRW=3.0时，天线反射25%的功率（1.25dB），馈线新增损耗0.9dB，与完全匹配（VSRW=1）相比，功率多损失40%(2.15dB)；⑵ VSWR=1.5时，天线反射4%的功率（0.17dB），馈线新增损耗0.19dB，与完全匹配（VSWR=1）相比，功率多损失8%(0.36dB)；⑶ VSWR=1.4时，天线反射2.8%的功率（0.12dB），馈线新增损耗0.09dB，与完全匹配（VSWR=1）相比，功率多损失4.7%(0.21dB)；⑷ VSWR=1.3时，天线反射1.7%的功率（0.07dB），馈线新增损耗0.06dB，与完全匹配（VSWR=1）相比，功率多损失2.9%(0.13dB)。
可见，VSWR=1.3与VSWR=1.5相比，功率损失仅减少了0.23dB，这在移动通信的衰落传播中，影响基本可以忽略。
然而天线的制造成本却高得多。
因此，不要盲目一味追求低的驻波比。
（国家标准中，对驻波比的要求是不大于1.5）两列振幅相同的相干波沿相反方向传播时叠加而成的波称为驻波。
驻波是波的一种干涉现象，在声学和光学中都有重要的应用。
我们可以用简谐波表达式对驻波作定量描述。
设沿轴正向和负向传播的波在轴原点处都出现波峰的时刻，选作为开始计时的时刻，即，因此，它们的表达式分别为，两波叠加后，介质中各处质元振动的合位移为这是合成后所得的驻波表达式。
