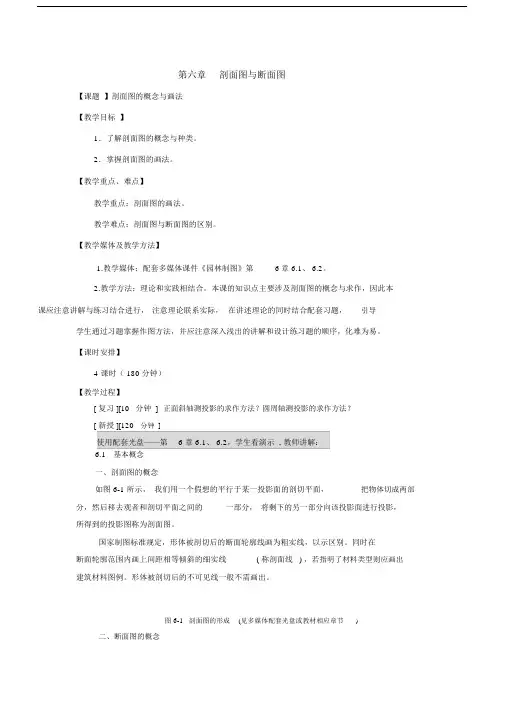

第六章剖面图与断面图【课题】剖面图的概念与画法【教学目标】1.了解剖面图的概念与种类。
2.掌握剖面图的画法。
【教学重点、难点】教学重点:剖面图的画法。
教学难点:剖面图与断面图的区别。
【教学媒体及教学方法】1.教学媒体:配套多媒体课件《园林制图》第 6 章 6.1、 6.2。
2.教学方法:理论和实践相结合。
本课的知识点主要涉及剖面图的概念与求作,因此本课应注意讲解与练习结合进行,注意理论联系实际,在讲述理论的同时结合配套习题,引导学生通过习题掌握作图方法,并应注意深入浅出的讲解和设计练习题的顺序,化难为易。
【课时安排】4 课时( 180 分钟)【教学过程】[ 复习 ][10分钟]正面斜轴测投影的求作方法?圆周轴测投影的求作方法?[ 新授 ][120分钟]使用配套光盘——第 6 章 6.1、 6.2,学生看演示 , 教师讲解:6.1基本概念一、剖面图的概念如图 6-1 所示,我们用一个假想的平行于某一投影面的剖切平面,把物体切成两部分,然后移去观者和剖切平面之间的一部分,将剩下的另一部分向该投影面进行投影,所得到的投影图称为剖面图。
国家制图标准规定,形体被剖切后的断面轮廓线画为粗实线,以示区别。
同时在断面轮廓范围内画上间距相等倾斜的细实线( 称剖面线) ,若指明了材料类型则应画出建筑材料图例。
形体被剖切后的不可见线一般不需画出。
图 6-1剖面图的形成(见多媒体配套光盘或教材相应章节)二、断面图的概念如图 6-2 所示,我们用一个假想的平行于某一投影面的剖切面把物体剖开,画出剖切平面与形体截切所得到的断面图形的投影图称为断面图。
图 6-2断面图的形成(见多媒体配套光盘或教材相应章节)三、剖面图与断面图的区别(一)断面图只画出形体被剖开后断面的投影(二)剖面图是被剖开的形体的投影,是体的投影,而断面图只是一个截口的投影,是面的投影(三)剖切符号的标注不同(四)剖面图中的剖切平面可转折,而断面图中的剖切平面则不可转折图 6-3剖面图与断面图的区别(见多媒体配套光盘或教材相应章节)6.2剖面图的种类与画法一、剖面图的类型画剖面图时,针对物体的不同特点和要求,可采用以下剖面图:(一)全剖面图可假想用一个剖切平面将形体全剖开,然后画出形体的剖面图。
