西普软启动器一拖二

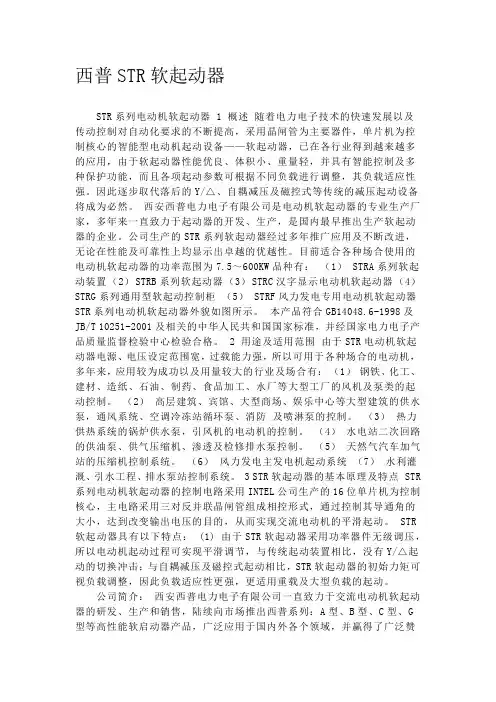

西普STR软起动器
西普STR软起动器STR系列电动机软起动器 1 概述随着电力电子技术的快速发展以及传动控制对自动化要求的不断提高，采用晶闸管为主要器件，单片机为控制核心的智能型电动机起动设备——软起动器，已在各行业得到越来越多的应用，由于软起动器性能优良、体积小、重量轻，并具有智能控制及多种保护功能，而且各项起动参数可根据不同负载进行调整，其负载适应性强。
因此逐步取代落后的Y/△、自耦减压及磁控式等传统的减压起动设备将成为必然。
西安西普电力电子有限公司是电动机软起动器的专业生产厂家，多年来一直致力于起动器的开发、生产，是国内最早推出生产软起动器的企业。
公司生产的STR系列软起动器经过多年推广应用及不断改进，无论在性能及可靠性上均显示出卓越的优越性。
目前适合各种场合使用的电动机软起动器的功率范围为7.5～600KW品种有：（1） STRA系列软起动装置（2） STRB系列软起动器（3） STRC汉字显示电动机软起动器（4）STRG系列通用型软起动控制柜（5） STRF风力发电专用电动机软起动器STR系列电动机软起动器外貌如图所示。
本产品符合GB14048.6-1998及JB/T 10251-2001及相关的中华人民共和国国家标准，并经国家电力电子产品质量监督检验中心检验合格。
2 用途及适用范围由于STR电动机软起动器电源、电压设定范围宽，过载能力强，所以可用于各种场合的电动机，多年来，应用较为成功以及用量较大的行业及场合有：（1）钢铁、化工、建材、造纸、石油、制药、食品加工、水厂等大型工厂的风机及泵类的起动控制。
（2）高层建筑、宾馆、大型商场、娱乐中心等大型建筑的供水泵，通风系统、空调冷冻站循环泵、消防及喷淋泵的控制。
（3）热力供热系统的锅炉供水泵，引风机的电动机的控制。
（4）水电站二次回路的供油泵、供气压缩机、渗透及检修排水泵控制。
（5）天然气汽车加气站的压缩机控制系统。
（6）风力发电主发电机起动系统（7）水利灌溉、引水工程、排水泵站控制系统。

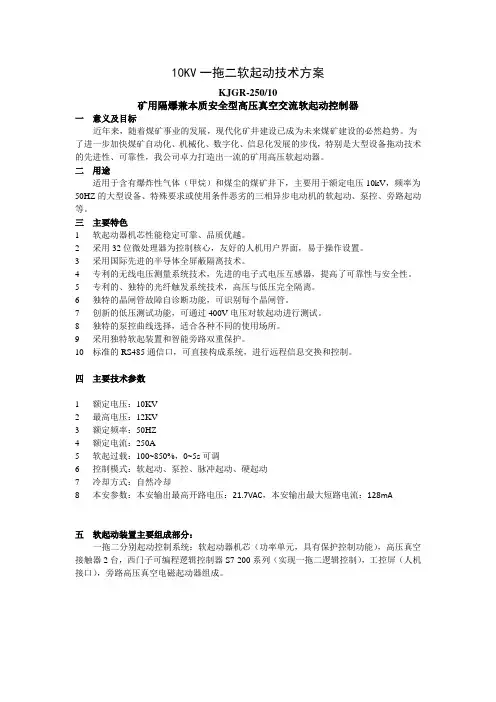

10KV一拖二方案
10KV一拖二软起动技术方案KJGR-250/10矿用隔爆兼本质安全型高压真空交流软起动控制器一意义及目标近年来，随着煤矿事业的发展，现代化矿井建设已成为未来煤矿建设的必然趋势。
为了进一步加快煤矿自动化、机械化、数字化、信息化发展的步伐，特别是大型设备拖动技术的先进性、可靠性，我公司卓力打造出一流的矿用高压软起动器。
二用途适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，主要用于额定电压10kV，频率为50HZ的大型设备、特殊要求或使用条件恶劣的三相异步电动机的软起动、泵控、旁路起动等。
三主要特色1 软起动器机芯性能稳定可靠、品质优越。
2 采用32位微处理器为控制核心，友好的人机用户界面，易于操作设置。
3 采用国际先进的半导体全屏蔽隔离技术。
4 专利的无线电压测量系统技术，先进的电子式电压互感器，提高了可靠性与安全性。
5 专利的、独特的光纤触发系统技术，高压与低压完全隔离。
6 独特的晶闸管故障自诊断功能，可识别每个晶闸管。
7 创新的低压测试功能，可通过400V电压对软起动进行测试。
8 独特的泵控曲线选择，适合各种不同的使用场所。
9 采用独特软起装置和智能旁路双重保护。
10 标准的RS485通信口，可直接构成系统，进行远程信息交换和控制。
四主要技术参数1 额定电压：10KV2 最高电压：12KV3 额定频率：50HZ4 额定电流：250A5 软起过载：100~850%，0~5s可调6 控制模式：软起动、泵控、脉冲起动、硬起动7 冷却方式：自然冷却8 本安参数：本安输出最高开路电压：21.7VAC，本安输出最大短路电流：128mA五软起动装置主要组成部分：一拖二分别起动控制系统：软起动器机芯（功率单元，具有保护控制功能），高压真空接触器2台，西门子可编程逻辑控制器S7-200系列（实现一拖二逻辑控制），工控屏（人机接口），旁路高压真空电磁起动器组成。
五主回路接线方式一拖二起动器一次接线如下图所示。
图1：软起动器一次接线主路设备：10KV高压电磁起动器2台（1、2），10KV软起动器一台（内置2台真空接触器）。
西普软起动器调试及故障
西普软起动器调试及故障步骤1：点动试车按装置说明书接好三相进线，输出（U、V、W）接至电机，合上主电源，将装置的运行方式设定点动状态（此时初始起动电压厂家设定为４０V），停车方式为自由停车，按下RUN键，此时电机应无异常声音，电机微动表示点动工作正常，此时检测三相输出电流是否均衡，若均衡表明装置工作正常。
用户可观察电机运转方向是否符合使用要求，如不符合使用要求，请分断主电源，调换任两相输出。
步骤2：运行试车在完成点动试车后可以进行装置运行试车，将装置设定修改为限流起动状态（此时限流倍数厂家出厂设定２００％），按下RUN键，观察电机是否能平稳起动，如不能平稳起动，请参看操作说明书，将限流倍数逐步增大（最大至４００％）直至平稳起动。
如仍不能正常工作与厂家联系，咨询有关参数调整办法。
步骤3：经过步骤２，用户可以选择出适合负载的最佳起动限流值，然后根据负载的情况，设定软起动器的过流和过载保护值。
步骤4：分断主电源，重新合闸，检查各参数设定是否与写入值一致，若一致表示试运行调试完成，装置可以正式投入运行。
常见故障的排除常见故障原因说明处理办法Phr 进线电源相序错误调换任两相进线Pho 进线电源缺相检查进线使之可靠接入Pr01 起动峰值电流过流保护起动电流超过4倍Ie 调整起动时间及起始电压Pr02 I2t保护调整限流参数或起动时间参数设定Pr03 电动机过流保护避免负载急剧变化Pr04 电动机过载保护减小电机负载Pr05 非法起动保护重新确认控制模式Pr06 在起动或运行中缺相检查进线电源Pr07 干扰保护处理干扰源Pr08 设定参数丢失重新设定各参数OH 过热保护降低起动频度。
西安西普软启动说明书2
5．基本接线及外接端子图5-1给出了STR电动机软起动器的全部外接线接口，具体说明见表5-1外接端子说明。
STR软起动器的基本接线图表5-1★表示外控有两种接线方式，详见基本接线图5-1。
STR系列A型软起动器（7.5KW-75KW）K22和 K24 厂家已占用,用户不能使用.上述图5-1及表5-1给出了STR电动机软起动器所有的外接端子及说明，在接线时，注意以下事项：主电路接线— STRA型产品主电路有6个接线端子，即R.S.T(接进线电源) U.V.W(接电动机)，详请参见图6-1。
—STRB型产品主电路有9个接线端子，除上述6个相同外，还有 3个接旁路接触器专用接线端子 U1.V1.W1，其接线参见图6-2。
控制电路STR 软起动器共有16位外部控制端子，为用户实现外部信号控制、远程控制及系统控制提供方便，这16位端子安装在软起动器的主控板上。
在软起动内部有端子引出，可直接接线。
在使用过程中，如用户采用本机键盘操作，而不需远控或外部信号控制，则相应的端子不用接线，其接线排列顺序如下图5-2。
R U NJ O G起动点动停机公共端复位起动完成输出故障输出旁路控制4-20m A12345678910111213141516图5-2—— 其中RUN （起动端子）、STOP （停止端子）、JOG （点动端子）在使用时应进行相应的参数设置，详见表9-1“参数设置及修改”中第11项。
其接线请参见图6-1、图6-2、图6-3。
—— OC （起动完成输出）、I0（4～20mA ）输出为有源输出。
—— K14、K11、K12（故障输出）及K24、K21、K22（旁路输出）均为无源输出端子，其接线请参见图6-2、图6-3。
6．STR 软起动器典型应用接线图STR 系列Ａ型软起动装置典型应用接线图图6-1STR 系列B 型软起动器典型应用接线图L1L2L3QFNK21K22K14K11K1212V OC COMK24KMRUNSTOPCOMJOGB 型旁路控制故障输出起动完成输出R STUVW U1V1W 1三线控制二线控制RUNSTOP C O MKKM注：用户可根据自己的要求配置旁路接触器KM，容量可根据电机的额定电流来选型。
西普软启动说明书
为了确保软起动器在使用中具有良好的通风及散热条件，软起动器应垂直安装，并在设备上下留有足够的 散热空间，如图 3-6。立柜式产品因其为前后均可开门结构，为了便于维护，在条件允许的情况下后门与 墙壁间应保留一定距离，如图 3-7。
6
键盘盒
柜 体 侧 面
根 据 后 门 能 打 开
图3-6（壁挂式）
图3-7（立柜式）
特 点
起动方式： 根据负载特点选择不同的起动模式及参数设置， 可最大程度的使电动机实现最佳的起动效果； 高技术性能：由于采用了高性能微处理器及强大的软件支持功能使控制电路得以简化。无需对电路参数进 行调整。即可获得一致、准确及快速的执行速度； 高可靠性： STR 软起动器所有电器元件均经过严格的筛选，其主控板还须经过 72 小时高温循环试验， 从 而保证了出厂产品的高可靠性； 优化的结构：独特紧凑的模块化结构及上进线下出线的连接方式，非常方便用户的集成、成套； 多重保护功能：STR 软起动器对电动机的起动和运行有多种保护功能（如过流、过载、缺相、过热等） ， 所 以对单台控制时无需另加电机保护电路，可降低集成或成套成本，简化电路。 键盘设置功能：便捷直观的操作显示键盘，可根据不同负载，对起停、运行、保护等参数进行设置、修改； 模拟信号输出：可提供 4～20mA 模拟输出信号。 实际功率设置：当软起动器功率比实际负载功率大时，可将软起动器的额定电流按实际负载进行设置，使 软起动器和实际负载匹配，以保证起动、运行、保护等各参数的准确性。
3
2．产品型号及检查
每台 STR 软起动器在出厂前均进行了全部功能及运行测试，用户在收到设备并拆封后，请按下列步骤 检查。如发现问题，请立即与供货商联系。 ● 检查产品铭牌 确认您收到的货物与您订购的产品是否相符。 型 STR 系列电动机软起动器 号： STR 3φ AC KW
STR数字式交流电动机软启动器
3.使用条件 常规产品的使用条件
供电电源： 市电、自备电站、柴油发电机组 三相交流： 380V或660V（-10%，+15%），50Hz 适用电机： 一般鼠笼式异步电动机（绕线式电机订货时请说明） 启动频度： 标准产品建议每小时启停不超过20次，频繁启动请说明 冷却方式： 自然风冷或强迫风冷 防护等级： IP20或IP41 环境条件： 海拔超过200米，应相应降低容量使用
按▲或▼键修改参数；按PRG键退出
注：由于软启动器内部继电器触电K22、K24的驱动能力有限，187KW以上软 启动器需通过中间继电器来控制旁路接触器线圈。
7.STR软启动器控制模式
STR系列软启动器的启动方式有限流启动和电压斜坡启动，同时还具有点动运行功能，限流启动模式和电压斜坡启动模式是两种独立的启动模式。 使用中只能选择其中一种，两种模式的区别即采用哪种模式，可按以下介绍中进行选择。
K RUN STO COM
两线控制★
RUN STO
PRO SHIF
SET RESET
操作键
U1 V1 W1
JOG RESET
COM
电机
图5-1
B系列产品外接旁路接触器 专用端子 A系列产品无此
旁路接触器控制端
4-20mA输
I0 COM1
K1 +12V OC
COM
故障输出端子 启动完成输出
★软启动器的启动、停止也可采用二线控制，采用RUN和COM的闭合和断开作为启动、停
图7-2给出了电压斜坡启动的电压变化波形图。其中U1为启动时软启动器输出的初始电压值。当电机启动时，软启动器的输出电压迅速上升到U1， 然后按所设定的时间t逐渐上升，电机随着电压的上升不断加速，当电压达到额定电压Ue时，电机达到额定转速，启动过程完成。初始电压U1和启动 时间T均可根据负载情况进行设定，U1的设定范围为0-380V，T设定范围为1-200秒。
软启动器_08_1_2_STR系列L型说明书_V11
11.2 通电及运行.........................................................………………………………………………………..23
11.3 试运行注意事项及安全...........................................……………………………………………………23
12 规格及型号.........................................................………………………………………………………...24
13 安装方式及外形尺寸..............................................……………………………………………………...25
8.3.5 控制方式设置........………………………………………………………..............................................19
8.3.6 额定输出电流调整设置...........................................……………………………………………………19
独特紧凑的模块化结构及上进线下出线的连接方式，控制板采用先进的 SMT 贴片技术，体积更小， 方便用户的集成、成套。 ● 键盘设置功能：
便捷直观的操作显示键盘，可根据不同负载，对起、停、运行、保护等参数进行设置、修改。 ● 保护功能：
STR 系列Ｌ型软起动器对电动机的起动过程有缺相、过载、过流及起动时间超限等保护功能。 ● 额定输出电流（功率设置）：
10 STR 系列Ｌ型应用典型接线图...................................…………………………………………………21
QJR软起动器说明书(西普中文显示)
5.2
5.2.1按电气原理图或接线腔接线图连接好电源线、控制线以及相关配件。
5.2.2 按电气原理图或接线腔接线图检查连接线是否正确，确保无误后可送电。
5.2.3 给起动器送电后，再合上外壳右侧中部的隔离开关，合上隔离开关后观察窗就有相应的显示，如没有故障显示，就可以进行起动、停止操作；若有故障见故障分析表，排除故障后再进行起动、停止操作。
6.1.4软起动器两次软起动时间间隔不能小于5分钟，一小时内起动次数不大于12次。
6.1.5试验中严禁带电拔插电子插件，以免损坏电路。
6.1.6起动器接线腔两侧的进、出线引入装置及控制回路进、出线引入装置，暂不使用的均应用压盘、金属堵板和密封圈进行可靠密封；防爆接合面在使用中严禁碰伤，注意表面清洁，定期薄薄地涂上一层204-1型防锈油。
电源馈电开关 软起动器 电动机
2.2.5使用前必须核对出厂电压与电源等级是否相同，出厂电压见出线腔盖标识 (注意：当断电切换电压时，电压接线端子接到相应的接线端子上，还需要将漏电插件打到相对应的档位)；X1、X2、X3为电源进线，D1、D2、D3接电动机，KM-1和KM-2为开关工作状态触点；KA3-1和KA3-2为抱闸信号触点。
2.2.7.2 “近控”方式：将主腔的控制方式置于“近控”，当隔离换向开关闭合后，将由面板上“起动”按钮和“停止”按钮操作。
2.2.8 软起动器的起动方式有两种：软起动、直接起动。
2.2.8.1 “软起动”：将主腔的起动方式置于“软起”，当隔离换向开关闭合后，将由软起动器“起动”按钮和“软停止”兼复位按钮直接进行操作，此时，软起动功能起作用。
2.2.2软起动器的电磁起动部分是由隔离换相开关、接触器组成；当软起动有故障时，将芯架上的旋钮置于直接起动位置，它就具有完备的电磁起动器功能。
西普软起动器的设置
软启动器培训
以上为外部接线图说明
STR系列软起动器的主控板上有14各外部控制端子。外部控制端子RUN、STOP、 JOG均为无源端子，外控信号RUN和STOP不需保持，如采用本机键盘控制，则 RUN、STOP、JOG等端子不需连线。
软启动器培训
西普STR系列软起动器的控制模式
STR系列软起动器有限流起动和电压斜坡起动， 同时还具有点动运行功能，用户可根据不同负载 及具体要求自行设置选择。
软启动器培训
电压斜坡起动模式：U1为起动时软起动器输出的初 始电压值。当电机起动时，输出电压迅速上升到U1， 然后按所设定的时间t逐渐上升，电机随着电压的上 升不断加速，当电压达到额定电压Ue时，电机达额 定转速，起动过程完成。U1范围0—380V，t范围 0—600S。这种起动方式最简单，不具备电流闭环 控制，仅调整晶闸管导通角，使之与时间成一定函 数关系增加。其缺点是，由于不限流，在电机起动 过程中，有时要产生较大的冲击电流使晶闸管损坏， 对电网影响较大，实际很少应用。
软启动器培训
点动运行模式：输出电压迅速增加至初始电压值U1并保持不变，改变初始电压 值U1可改变电动机点动时的输出转矩，该功能主要用于用户试车或一些负载的 定位。
软启动器培训
停机模式：
STR系列软起动器有自由和软停机两种停机模式， 用户可根据负载及工况进行选择。
自由停机：当接到停机指令后，断开旁路接触器 随即封锁主电路晶闸管的输出，依靠负载惯性逐 渐停机
显示、复位及起动、停机控制
软启动器培训
2.2 STR系列软起动器的操作 STR系列软起动器的操作基本如下图，将结合实际进行操作与设置
软启动器培训
2.3 STR系列软起动器的保护与显示 STR系列软起动器有10种保护功能，当动作后，操作键盘显示故障代码，可根据代码进行分析处理。
西普软启动器一拖二
精品本电路适用于一台软启动器拖动两台电动机，分时先后启动，在任一台电动机启动完成后，软启动器处于待命状态，此时，方可允许启动下一台电动机。
在这种方式，软启动器的软停功能不能使用：同时，必须另设电动机过载保护元件，电路如下图所示。
工作原理该电路由a、b、c三部分组成，其中图a为STR软起动器主电路，图b为二次控制电路，图c为STR控制电路。
当按下按钮SB1，交流接触器KM1线圈得电吸合动作，且其常开辅助触点KMl-1闭合自锁，其常开主触点KMl-6闭合，触点KMl-5也闭合，电动机Ml 软启动工作。
当转速接近（或达到）额定转速时，旁路继电器JC得电吸合动作，其常开触点KM2-1l闭合自锁，触点KM2-2闭合，延时时间继电器KT1线圈得电吸合，延时断开常闭触点KT1断开接触器KM1线圈电源．KM1失电释放。
主触点KMI-6断开复位，与此同时，主触点KM2-4闭合，电动机M全电压旁路运行．M运行指示灯1HLC点亮。
常开触点KMI-5断开复位，软启动结束，为启动电动机M2作准备。
当需要启动电动机M2时，按下启动按钮SB2，交流接触器KM3得电吸合且自锁，其触点KM3-5闭合，软启动器启动工作，主触点KM3-6闭合，电动机M2启动运行。
当电动机M2转速接近（或达到）额定转速时，旁路继电器JC得电吸合，触点JC1闭合，交流接触器KM4得电吸合．且触点KM4-1闭合自锁。
触点KM4-2闭合，得电延时时间继电器KT2得电吸合，其延时断开触点KT2延时断开接触器KM3线圈电源，KM3失电释放，其主触点KM3-6断开复位。
此时，主触点KM4-4闭合，电动机M2旁路全压运行。
并且M2运行指示灯ZHLG点亮。
精品当需要停机时，按下停止按钮SB3（或SB4）．交流接触器KM2（或KM4）失电释放，其主触点KM2-4（或KM4-4）断开三相主电源，电动机Ml（或M2）失电停止运行。
当电动机Ml（或M2）发生过电流、断相、堵转等故障时，故障继电器AR动作，其常闭触点AR1（或AR2）断开，切断接触器KM2（或KM4）线圈电源，且失电释放，且其主触点KM2-4(或KM4-4)断开三相电源，电动机Ml（或M2）失电停止运行。
中压10KV电机一拖二、二托四方案
中石油重庆气矿象国寺储气库中压软启动器一拖二/二托四系统方案实际的工业现场中，经常会遇见相同电机需要软启动的电机传动系统，考虑到经济成本，多台电机传动系统可以采用一拖二或一拖多系统。
此项目中因负载比较重要故选择了二托四的系统，因为受到电机星点是否可以打开的影响我公司做出了2套二托四系统的方案。
具体原理图可见附件（图片若看不清另存为JPG放大）考虑到可靠性和经济性软起动本体选用国际知名品牌AB公司产品，其它产品由上海雷诺尔科技股份有限公司提供（雷诺尔科技股份有限公司软起为国内知名品牌在此类系统中有相当丰富的经验和实力）。
在电机星点封死无法打开时我们选用二托四（1）主要逻辑顺序为在正常情况下，5QF打开通过软起控制部分进行启动项选择，2AH1、2AH2分别进行一拖二启动，启动完毕后切1QF和2QF电机进入工作状态，此时电机的所有保护均有前级开关柜提供，另外2台电机类同。
在么一台软起出现故障时5QF闭合，由还能工作的那台软启动器进行一拖四。
所有软起都出现故障时由1QF---4QF 进行直接启动和启动运行保护。
在星点可以打开时选用方案二托四（2）主要逻辑控制为正常情况下通过软起控制部分通过1#软启动器启动1M、2M电机2#软启动器启动3M、4M。
若么一台软起出现故障能继续使用的那一台进行一拖四软起。
在软起出现故障时通过AH1/AH2/AH3/AH4直接启动和启动运行保护。
231.1主要技术参数：1.1.1 技术参数额定电压：AC10KV ±20％额定频率：50Hz额定电流：150A起动时间：0—30s 可调真空接触器机械寿命：10万次真空接触器电寿命：30万次高压电气部份绝缘水平：20KV1.1.2 适用环境工作温度：0—60℃储存温度：-40—85℃工作温度：5—95％，无冷凝工作环境：无滴水及震动抗干扰性：距电子设备1.2m处发出的电磁和射频干扰（频率400—500MHz，功率5W），不影响其正常工作。
YP5000系列 软起动器用户手册
