架桥机安装自检表一、安全检查在安装前,必须先进行安全检查。

确保在安装过程中没有发生任何人身伤害、财产损失等事故。

1.检查安装现场周围的安全状况,是否存在人员聚集、电线杆、建筑物、车辆等障碍物?2.检查现场是否存在电力线路?如存在,请将电源开关关闭,以免触电事故发生。

3.检查现场是否存在气体管道?如存在,请将其关闭以避免火灾或爆炸事故发生。

二、准备设备在进行安装前,必须准备好所有所需设备,以确保安全高效完成工作。

1.将所有零部件齐全地堆放在安装现场,并核对数量是否正确。

2.确保所有设备符合规范和标准,并检查设备的状态和完整性。

三、机械组装在机械组装前,必须确保设备已经按照规范和标准进行安装。

1.确认各组件是否完整,并依据安装图纸开始组装。

2.确认连接件是否正确安装,并紧固好螺栓。

3.所有焊接必须符合相关标准和规范,并必须通过检验。

4.确认所有电动机、液压元件和连杆机构是否有严重的震动或噪音。

四、电气安装在进行电气安装前,必须确保所有电子设备和线路正确连接,以保证安装和使用的安全。

1.确认所有电线安装正确,并检查电线是否与其它电气设备接触。

2.确认所有电机和控制器电源是否符合工作电源要求,并依据电路图进行连接。

3.将所有线路与主控制器连接。

五、灵敏度调整在安装完成后,必须进行灵敏度调整。

这可以确保设备能够高效地运作。

1.测试所有电机和液压元件是否正常运作。

2.确认控制面板的警告器和灯的功能是否正确。

3.测试设备的全面性能是否符合规范。

4.检查设备是否与其他安全设备、安保系统、消防设备相联动,确保在紧急情况下可以快速响应。

六、续表安装者签名安装日期安装地点。

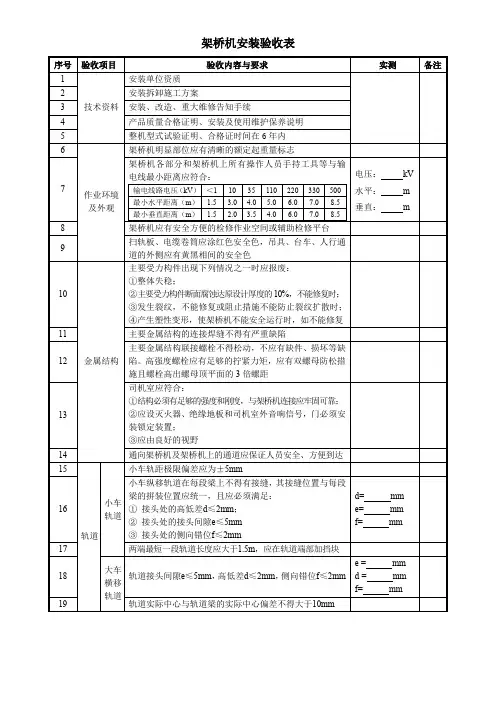

架桥机安装验收表
