大金空调变频电路

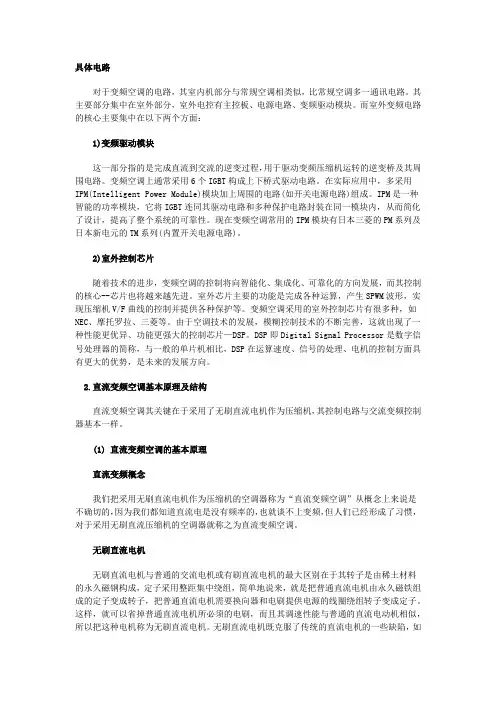

变频空调具体电路
具体电路对于变频空调的电路，其室内机部分与常规空调相类似，比常规空调多一通讯电路。
其主要部分集中在室外部分，室外电控有主控板、电源电路、变频驱动模块。
而室外变频电路的核心主要集中在以下两个方面：1)变频驱动模块这一部分指的是完成直流到交流的逆变过程，用于驱动变频压缩机运转的逆变桥及其周围电路。
变频空调上通常采用6个IGBT构成上下桥式驱动电路。
在实际应用中，多采用IPM(Intelligent Power Module)模块加上周围的电路(如开关电源电路)组成。
IPM是一种智能的功率模块，它将IGBT连同其驱动电路和多种保护电路封装在同一模块内，从而简化了设计，提高了整个系统的可靠性。
现在变频空调常用的IPM模块有日本三菱的PM系列及日本新电元的TM系列(内置开关电源电路)。
2)室外控制芯片随着技术的进步，变频空调的控制将向智能化、集成化、可靠化的方向发展，而其控制的核心--芯片也将越来越先进。
室外芯片主要的功能是完成各种运算，产生SPWM波形，实现压缩机V/F曲线的控制并提供各种保护等。
变频空调采用的室外控制芯片有很多种，如NEC、摩托罗拉、三菱等。
由于空调技术的发展，模糊控制技术的不断完善，这就出现了一种性能更优异、功能更强大的控制芯片—DSP。
DSP即Digital Signal Processor是数字信号处理器的简称，与一般的单片机相比，DSP在运算速度、信号的处理、电机的控制方面具有更大的优势，是未来的发展方向。
2.直流变频空调基本原理及结构直流变频空调其关键在于采用了无刷直流电机作为压缩机，其控制电路与交流变频控制器基本一样。
(1) 直流变频空调的基本原理直流变频概念我们把采用无刷直流电机作为压缩机的空调器称为“直流变频空调”从概念上来说是不确切的，因为我们都知道直流电是没有频率的，也就谈不上变频，但人们已经形成了习惯，对于采用无刷直流压缩机的空调器就称之为直流变频空调。
无刷直流电机无刷直流电机与普通的交流电机或有刷直流电机的最大区别在于其转子是由稀土材料的永久磁钢构成，定子采用整距集中绕组，简单地说来，就是把普通直流电机由永久磁铁组成的定子变成转子，把普通直流电机需要换向器和电刷提供电源的线圈绕组转子变成定子。
大金变频空调柜式K系列维修手册 (SiCN061035)
第 5 章 操作手册..................................................... 35
1. 系统配置 ..................................................... 36
2. 操作手册 ..................................................... 37
第 1 章 功能列表...................................................... 1
1. 功能 .......................................................... 2
第 2 章 规格..........................................................3
4.1 错误代码及说明 ............................................... 51 4.2 室内机 PCB 异常 ............................................... 52 4.3 冻结保护控制或加热极限控制 ................................... 53 4.4 风扇电机 （直流电机）或相关异常 ............................... 55 4.5 热敏电阻或相关异常 （室内机） ................................. 57 4.6 信号传输错误 （室内机和室外机之间） ........................... 58 4.7 未定电压 （室内机和室外机之间） ............................... 59 4.8 室外机 PCB 异常 ............................................... 60 4.9 OL 激活 （压缩机过载）......................................... 61 4.10 压缩机锁定 ................................................... 62 4.11 直流风扇锁定 ................................................. 63 4.12 输入过电流检测 ............................................... 64 4.13 四通阀异常 ................................................... 65 4.14 排出管温度控制 ............................................... 67 4.15 制冷运转中的高压控制 ......................................... 68 4.16 压缩系统传感器异常 ........................................... 69 4.17 位置传感器异常 ............................................... 70 4.18 直流电压 / 电流传感器异常 ..................................... 72 4.19 热敏电阻或相关异常 （室外机） ................................. 73 4.20 电器盒温度升高 ............................................... 75 4.21 散热翅片温度升高 ............................................. 77 4.22 输出过电流检测 ............................................... 79 4.23 冷媒不足 ..................................................... 81 4.24 欠压检测或过压检测 ........................................... 83
大金变频空调FTXN325LC内机开关电源原理与检修
w w w .j w l 989.c nAPPL -I A /S I C E T R E I P A I T R I N G大金变鳎空调FTXN325L C 内W f 关电源原理与检修□邹敏红张湘粵大金变频空调在业界一直有比较好的口碑, 本文给大家介绍一款型号是FTXN 325L C 的三级 能效变频空调，室内风机使用P G 电机，外风机使 用交流风机，由于未使用直流风机所以能效不太 高,用料与一级能效的相比还是有一定的区别。
本 文介绍故障率较高的内机开关电源，只要掌握一 定原理对开关电源进行维修还是比较容易的，笔 者总结了数台机器的维修案例撰写成文，供同行参考！该机的内机电源输入、开关电源部分的电路 以及主要器件如图1、图2所不。
为了便于学习，笔者实绘了开关电源的原理 图供大家参考，如图3所示。
该变频空调内机板的开关电源电路整体比较简单，主要由电源输入电路、整流滤波电路、开关变压器、MIP 2K 3开关>电源N (芩线)Z D 313.取样稳瓜管氣_I C 303 ' 1431A )• O I S 301 光耦C 13,滤波电辑 100 M F /10V *I C B 02 (7805A )端稳川.•55,接线端子台•热保护接线口C 305,漶波电容• 470 M F /25V 什关电源>► C 360滤波电WD 330幣流::极管C 302滤波屯荇33 P F /400V开々电源模垅M I P 2K 3L 301.滤波电C 102、 C 103 女规Y 电容 C 101安规X 电容电濂L (火线)F 1U . 3.15A /250V• V I , I 丨丨敏电阻R 522、 R 523反峰电甩泄放电附D B 301整流桥电路异常导致带载能力差，出现难启动或不启动 现象2.在实际检修过程中，还会出现一旦压缩机升频运转马上出现保护停机的状况，这也有可能是IPM 导致，在实际检修中应注意区分，避免误诊因为P S 21244-A P 模块全新的近百元，而且更换难度比较大，一旦上过机，一般是不许退换的:）3. 更换丨P M 要小心，板子是双面走线J P M 模块引脚也是正反两面都有焊接，注意别损坏电路板天气干燥时更换此驱动模块，要注意防范静电损坏：■丨(全文完）知识链接:变频空调安装要接地线变频空调外机有一整块控制板，而控制板包含了开关电源的输入侧的热地、芯片供电的冷地以及整流滤波后的高电压、三相变频驱动电压等，涉及大量的零部件，一旦天气转潮或湿度过大，就容易导致电控板上元件有轻微的漏电，如果检修人员肌肤碰触到外机的金属部分会有轻微触电。
变频空调基础电路分解
相 关 零 件 的 认 识 ： TD2003AP
如右图：ULN2003APG为国产芯片，和东芝产的TD2003AP功能相 同。其内部方框图如右下图所示。 该电路的特点如下： ULN2003 的每一对达林顿都串联一个2.7K 的基极电阻,在5V 的工作 电压下它能与TTL 和CMOS 电路 直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。 ULN2003 工作电压高，工作电流大，灌电流可达500mA，并且能够 在关态时承受50V 的电压，输出还 可以在高负载电流并行运行。 ULN2003 采用DIP—16 或SOP—16 塑料封装。 ULN2003是大电流驱动阵列,多用于单片机、智能仪表、PLC 、数字量输出卡等控制电路中。可直接驱动继电器等负载。
2.1交流变频压缩机电路
交流变频压缩机电路，由室外电脑板、变频模块驱动电 路、变频模块IPM、变频压缩机等组成。有的变频模块 内置驱动电路。
（1）室外电脑板+变频板+变频模块式的压缩机电路： 如图3所示是科龙KFR-32GW/BPM交流变频空调器的 压缩机电路，由室外电脑板、变频板、交流变频模块、 压缩机等组成。
制冷/热运行时，室外电脑板上的CPU由Z、Y、X、U 、V、W脚输出六路PWM脉冲，经隔离电阻R6～R1， 送IC2～IC7进行放大及强弱电隔离后，提供给交流变频 模块PM20CTM060的UP、VP、WP、UN、VN、WN
大金变频空调维修实例31-67例
大金变频空调维修实例31-67例31、机型：KFR-32GW/BP故障现象：一开机红灯保护，经诊断故障为室外通讯故障。
分析处理：经查室外机P、N两端无300V电压，外板指示灯不亮，检查外机接线柱有220V电源，保险丝，桥堆，电容正常，最后发现电抗器有开路现象，更换电抗器，试机正常。
经验总结：室外板指示灯不亮，首先要检查外机有无220V电压，重点检查电抗器，因为电抗器在底盘下方，容易出现跳电，开路现象。
32、机型：KFR-32GWA/BP故障现象：制热时外风机工作，但压缩机一启动就停下来。
分析处理：由于室外机指示灯处于正常待机状态，说明室内，室外通讯良好，针对这类问题，首先排除排气口温度探头、功率模块、室外板及十芯线，最后就考虑换压缩机，更换压缩机后正常。
33、机型：KFR-32GWA/BP故障现象：开机后内风机无法调试（高速运转）分析处理：内风机电机采用交流PG电机，是由可控硅控制的，而测量反相驱动电路是由三极管控制。
经查可控硅良好，发现三极管的集电极与发射极短路，导致风速无法控制。
更换三极管，故障排除。
34、机型：KFR-32GWA/BP故障现象：开机后室外机不启动，五分钟后故障灯亮。
故障记忆：定时灯和故障灯常亮，分析处理：初步分析为模块坏，经仔细检查模块是好的，经查信号线直流电压为19V，初步判为室外机故障。
发现开机模块上三个输出端子全部带电。
表明其它地方交流短路，发现整流桥接线错误存在短路。
正确连接整流桥接线，故障排除。
35、机型：KFR-32GW/BMF故障现象：外机不工作。
分析处理：由特约部上门维修多次，外板已换过不能解决问题,后更换内板还是不能解决问题。
后经分公司人员上门检查，故障显示为通讯故障，测信号与零线之间的电压为26V。
内外板已换过，可能是信号线接触不良；经检查发现连接线接触不良，从新接好后，开机可以启动运行，但几分钟过后又出现停机，检查又发现维修工在更换外板时未将电流互感器上的电流检测线串过，造成电流保护停机，重新连接后，试机正常工作。

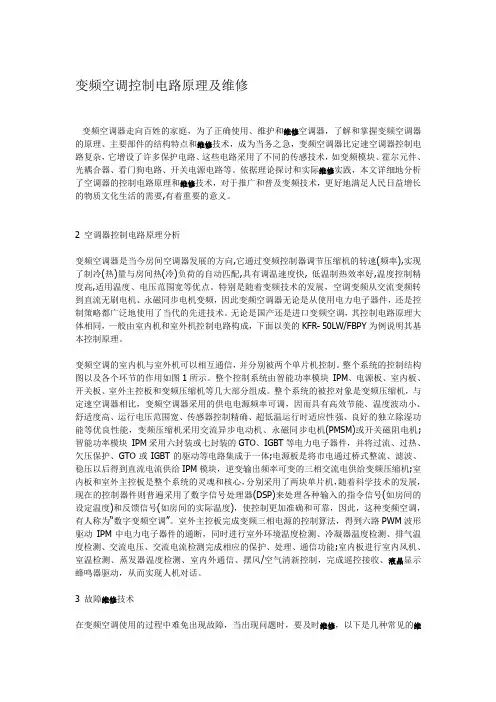

变频空调控制电路原理及维修
变频空调控制电路原理及维修变频空调器走向百姓的家庭，为了正确使用、维护和维修空调器，了解和掌握变频空调器的原理、主要部件的结构特点和维修技术，成为当务之急，变频空调器比定速空调器控制电路复杂，它增设了许多保护电路、这些电路采用了不同的传感技术，如变频模块、霍尔元件、光耦合器、看门狗电路、开关电源电路等。
依据理论探讨和实际维修实践，本文详细地分析了空调器的控制电路原理和维修技术，对于推广和普及变频技术，更好地满足人民日益增长的物质文化生活的需要,有着重要的意义。
2 空调器控制电路原理分析变频空调器是当今房间空调器发展的方向,它通过变频控制器调节压缩机的转速(频率),实现了制冷(热)量与房间热(冷)负荷的自动匹配,具有调温速度快, 低温制热效率好,温度控制精度高,适用温度、电压范围宽等优点。
特别是随着变频技术的发展，空调变频从交流变频转到直流无刷电机、永磁同步电机变频，因此变频空调器无论是从使用电力电子器件，还是控制策略都广泛地使用了当代的先进技术。
无论是国产还是进口变频空调，其控制电路原理大体相同，一般由室内机和室外机控制电路构成，下面以美的KFR- 50LW/FBPY为例说明其基本控制原理。
变频空调的室内机与室外机可以相互通信，并分别被两个单片机控制。
整个系统的控制结构图以及各个环节的作用如图1所示。
整个控制系统由智能功率模块IPM、电源板、室内板、开关板、室外主控板和变频压缩机等几大部分组成。
整个系统的被控对象是变频压缩机，与定速空调器相比，变频空调器采用的供电电源频率可调，因而具有高效节能、温度波动小、舒适度高、运行电压范围宽、传感器控制精确、超低温运行时适应性强、良好的独立除湿功能等优良性能，变频压缩机采用交流异步电动机、永磁同步电机(PMSM)或开关磁阻电机;智能功率模块IPM采用六封装或七封装的GTO、IGBT等电力电子器件，并将过流、过热、欠压保护、GTO或IGBT的驱动等电路集成于一体;电源板是将市电通过桥式整流、滤波、稳压以后得到直流电流供给IPM模块，逆变输出频率可变的三相交流电供给变频压缩机;室内板和室外主控板是整个系统的灵魂和核心，分别采用了两块单片机，随着科学技术的发展，现在的控制器件则普遍采用了数字信号处理器(DSP)来处理各种输入的指令信号(如房间的设定温度)和反馈信号(如房间的实际温度)，使控制更加准确和可靠，因此，这种变频空调，有人称为“数字变频空调”。
常见变频空调室外机电路工作原理及组成
常见变频空调室外机电路⼯作原理及组成⼀、室外机电控系统特点变频空调器电控系统由室内机和室外机组成。
本节对⼏种常见形式的室外机电控系统的特点作简单说明。
1.海信KFR-4001GW/BP室外机电控系统电控系统由室外机主板和模块板两块电路板组成。
室外机主板处理各种输⼊信号，对负载进⾏控制，并集成幵关电源电路，向模块板输出6路信号和直流15V电压，模块处理后输出频率与电压均可调的三相交流电，驱动压缩机运⾏。
2.海信KFR-2601GW/BP室外机电控系统电控系统由室外机主板和模块板两块电路板组成。
海信KFR-2601GW/BP室外机电控系统的特点与海信KFR-4001GW/BP基本相同；不同之处在于幵关电源电路设在模块板上，由模块板输出直流12V电压，为室外机主板供电。
3.海信KFR-26GW/11BP室外机电控系统电控系统由模块板和室外机主板两块电路板组成。
海信KFR-26GW/11BP室外机电控系统与前两类电控系统相⽐最⼤的区别在于，CPU和弱电信号处理电路集成在模块板上，是室外机电控系统的控制中⼼。
室外机主板的幵关电源电路为模块板提供直流5V和15V电压，并传递通信信号和驱动继电器，作⽤和定频空调器使⽤两块电路板中的强电板相同。
4,美的KFR—35GW/BP2DN1Y-H (3)室外机电控系统电控系统由室外机主板⼀块电路板组成。
功率模块、硅桥、CPU和弱电信号处理电路、通信电路等所有电路均集成在⼀块电路板上，从⽽提⾼了可靠性和稳定性，出现故障时维修起来也最简单，只需更换⼀块电路板，基本上就可以排除室外机电控系统的故障。
总结：①交流变频空调器室内机主板与定频空调器室内机主板的单元电路基本相同，⼤部分单元电路的⼯作原理也相同，因此学习或维修时可以参考定频空调器电控系统。
②室外机主板从整体看⽐较复杂，体积⼤且电路较多。
如果细分到单元电路，可以看出其实也有规律可循，只有部分电路或电⽓元器件相对于定频空调器⽽⾔是没有接触过的，只要认真学习，⼤多数读者都可以学会。
变频空调电路讲解
P45/SNI2*2 相 位 W P46/ PPG2 压 机 壳 温 开 关 P50 /AN0 LED1 P51 /AN1 LED2 P52 /AN2 LED3 P53/AN3 电 压 1 P54/AN4 环 温 P55/AN5 盘 管 P56/AN6 排 气 P57/AN7 电 流 AVCC A/D电 源 AVR A/ D参 考 电 平 AVSS A/D地 P60/SIN1 通 讯 输 入 P61/SOT1 通 讯 输 出 P62/SCK1 强 制 运 行
SII
R11 R08 R16
1 2 56 0 3 56 0 4 56 0 5 6 7 8 9 10 11 12 13 14 15 16
P45/SNI2*2 相 位 W P46/PPG2 压 机 壳 温 开 关 P50 /AN0 LED1 P51 /AN1 LED2 P52 /AN2 LED3 P53/AN3 电 压 1 P54/AN4 环 温 P55/AN5 盘 管 P56/AN6 排 气 P57/AN7 电 流 AVCC A/D电 源 AVR A/ D参 考 电 平 AVSS A/D地 P60/ SIN1 通 讯 输 入 P61/ SOT1 通 讯 输 出 P62/ SCK1 强 制 运 行
6
HB
7 8
9
MAIN
10 11
12
13
14
15
16
(HS)PB4过 零 PB3电 源 指 示
AIN0环 温
PB0片 选 vfd
AN1盘 管PE1时 钟 vfd的 IC或 cpu
Varef PE0数 据 vfd的 IC或 cpu
Vs sa
VDD-2
AIN8
OSC1
PF1蜂 鸣 器 驱 动
OSC2
空调器变频电路的基本结构_新版空调器常见故障实修演练_[共5页]
![空调器变频电路的基本结构_新版空调器常见故障实修演练_[共5页]](https://img.taocdn.com/s3/m/d862d1e10b4c2e3f56276351.png)
9.1 空调器变频电路的基本结构和工作原理
9.1.1 空调器变频电路的基本结构
变频电路是变频空调器与非变频空调器最主要的区别，该电路安装在室外机的压缩机左上方，与主控电路板和桥式整流堆连接。
图9-1所示为变频电路的安装位置。
图9-1 变频电路的安装位置
在变频电路板的正面可以看到光电耦合器（简称光耦）、二极管、电阻、电容等电子元器件和很多的接口。
通过这些接口，变频电路板即可与变频空调器中的变频压缩机、电源供电电路、主控电路等进行连接。
图9-2所示为变频电路板的正面结构图。
通常，在变频电路板上可以看到其各个连接部位的标识。
其中，P 、N 端是变频模块直流电源的输入端，而U 、V 、W 端则为变频压缩机的连接端，模块控制插件与室外机控制电路连接。
大金空调VRV3ppt课件
PPT06010
Daikin Trainin2g4
检 查 运 转
Step 初始状态
DS2-2
OFF OFF ON OFF ON OFF ON
DS2-3
OFF ON ON OFF OFF ON ON
DS2-4
OFF OFF OFF ON ON ON ON
大金空调（上海）有限公司
PPT06010
Daikin Trainin2g1
拨动开关设定(VRV-MA系列)
•冷暖切换设定开关(DS1-1)
3 5
1 6
42
大金空调（上海）有限公司
PPT06010
1.进入现场设定模式(按4秒以上) 2.选择模式代码 3.选择室内机号 4.选择设定内容 5.确认设定 6.返回正常模式
Daikin Trainin1g8
室内维修模式
4
6
1
53
27
大金空调（上海）有限公司
PPT06010
1.进入现场设定模式(按住4秒以上) 2.进入维修模式(按住4秒以上) 3.选择模式代码 4.选择室内机机号 5.选择相关内容 6.确定设定内容(仅队模式44,45) 7.返回正常模式
DS2-3 DS2-4
OFF OFF ON ON OFF OFF ON OFF OFF OFF OFF ON ON ON
•市场设定(DS2-1)
•OFF:日本
•ON:日本以外
•能力设定(DS2-2,DS2-3,DS2-4)
大金空调（上海）有限公司
PPT06010
Daikin Trainin2g2
室外机现场设定(按钮开关)
•ON:利用冷暖切换开关控制室外机
•OFF:不用冷暖切换开关(出厂设定)
大金家用机维修
Z X
Z：输出电压波高值一定
X：平均输出电压值
（由于切换形成输出电压变动）
浪涌干扰
在开关合上瞬间与断开瞬间发生
（断开瞬间时产生的干扰较大） 这种干扰会使马达效率下降（功率）
电源电晶体②
＋
S2 ＯＮ
S4 ＯＮ
－
①和② 的电压合成波形
Ｕ
Ｖ
Ｗ
相当于正弦波形
PAM控制 （Pluse Amplitude Modulation）
二极管电桥
二极管被装在桥形回路中所以称为二极管电桥
桥形全波整流回路
（＋）
（－）
平滑电容器
☆平滑回路
ＤＢ （＋）
电解电容器
（－）
变频2
变频2是指变频1的逆向变换〔直流改交流〕 应用晶体管的切换作用
☆晶体管
晶体管有「増幅作用」和「切换作用」 増幅作用用在电子温控器 切换作用用在变频回路
Ｃ：集流环
Ａ：正极 Ｋ：负极 Ｋ
电流流动方向
☆整流作用 ＋（Ａ）
Ｐ
Ｎ
－（Ｋ）
ホール
自由電子
Ｐ形接电池正极、Ｎ形接负极后、(自由）电子从Ｎ形被推出移动到P形的空洞中 之后，移动到P形空洞中的电子被吸引至电池正极。⇒即产生电流。这称为正向 连接。另外反向连接的场合，电子不会移动因此不会产生电流。这种方式便称为 二极管的整流方式。
变频原理
1.在整流回路中将交流电转变为直流电。（整流 二极管、电感、电容）
2.根据电脑指令通过晶体管的切换作用，以及切 换顺序发出ON-OFF信号。
3.切换作用如果在一秒钟内产生90次的话，那么 它的频率即为90Hz。
变频器的构成
外气探头 电流检测
控制板
变频空调室外机控制电路分析
变频空调室外机控制电路分析变频空调器室外机的控制部分主要包括电源滤波电路、开关电源电路、电压检测电路、电流检测电路、室外风机控制电路、四通阀或电子膨胀阀控制电路、温度传感器检测电路、EEPRON和故障运行指示电路、室内外通信等电路。
室外机控制电路结构如图1所示。
1．交流电源滤波电路这部分电路如图2所示．它的作用是减少变频空调器工作时对电网的干扰。
电路中L10、c10、C12、C11组成的交流滤波器抑制共模噪声，压敏电阻VAl0、VAll。
实现对电网电压的过压保护，防止电网浪涌电压的冲击。
SAl0为工作电压3600V放电管，可对雷击产生的感应高电压进行有效的保护。
电网电压经交流滤波电路后，再由后面的硅桥进行整流，整流后直流电压送到开关电源电路模块中。
电源滤波电路是变频空调室外机电路初始部分，它的稳定性将直接影响后续开关电源的工作可靠程度。
滤波电路的实物图见图3。
当空调器开关电源出现不工作故障时，应当首先确认有220V电压输入。
此时用万用表的交流电压挡检测OUTl-OUT2两端的电压，如没有交流220V电压，再检测电感线圈L10的③④脚电压，如仍没有电压，说明是图中的电感线圈损坏。
检测电感线圈L10的方法是：用万用表的电阻挡检测电感线圈的1、3脚和②④脚的直流电阻，如果线圈开路则须更换。
在电源滤波板中，除滤波电感外，压敏电阻VAl0、vAll也容易损坏。
压敏电阻在正常时电阻值很大，流过它的电流很小；当电源电压超过260V时，压敏电阻立即由截止变为导通，由于它和电源并联，所以很快将电源保险管熔断，以防烧坏主电路板。
压敏电阻是一次性元件，烧毁后应及时更换。
若不换压敏电阻而只换保险管，那么当再次过电压时，会烧坏电路板上的其他元件。
判断压敏电阻的方法是：在正常时电阻阻值为无穷大，如果电阻阻值过小，则说明电阻己损坏。
2．开关电源电路开关电源为室外机工作提供稳定电源，它的工作方式是将交流电转换为直流电又将直流电转换为交流电输出。
详细图解空调器电路（控制功能、CPU单元、电源与驱动电路）
详细图解空调器电路（控制功能、CPU单元、电源与驱动电路）空调电路控制功能空调在运行过程中，为了确保空调性能的正常和防止事故发生，本身具有完善的检测控制功能。
主要的检测对象是温度、压力、电流。
温度检测用的是温度传感器，压力检测用的是压力开关，电流检测用的是交流互感器。
变频空调还具有室外环境温度传感器、压缩机排气、回气管温度传感器。
2、常见温度传感器的作用（1）室内温度传感器：CPU根据设定工作状态，通过室内环温NTC检测室内环境温度，控制压缩机的通断。
（2）室内管温NTC制冷状态下：室内管温NTC 检测室内盘管温度是否过冷，在一定时间内盘管温度是否下降到一定温度。
若过冷，为防止内机盘管结霜，影响室内热量的交换，CPU压缩机停机保护。
一般-2℃-3℃进行保护。
制热状态下：防冷风吹出检测、过热卸荷、过热保护、制热效果。
空调制热开始内风机的运转手内管盘温度控制，当内管盘温达到28-32℃时，风机才运转，方式制热开始吹出冷风，造成人体不适。
制热过程中，若室内管温达到56℃，说明管温太高，CPU控制外风机停机，减少室外热量的吸收，压缩机不停机，称为制热卸荷。
若风机停机后，内管温度继续上升60℃，压缩机停机，这是空调的过热保护。
若在一定时间内，管盘温度没有上升到一定温度，CPU控制压缩机停机保护。
（3）室外管温NTC：主要作用是制热化霜温度检测，一般空调制热50分钟后，外机进入第一次化霜，以后的化霜就由室外管温传感器控制，温度降到-9 ℃时，开始化霜，管温回升到11-13 ℃停止化霜。
（4）外环温NTC：控制室外机的转速。
(5)压缩机排气NTC：避免压缩机过热、缺氟检测、使变频压缩机降频，控制制冷剂流量。
（6）压缩机吸气NTC：有电磁膨胀阀的空调制冷系统中，CPU通过检测压缩机回气温度控制制冷剂流量，有进步电机控制膨胀阀。
另外还起到制冷效果检测，判断故障状态工作状态是否正常。
二、压力开关1、压力开关的作用：压力开关有高压和低压两种。
变频空调pfc电路工作原理详解
变频空调pfc电路工作原理详解变频空调是一种通过调节压缩机的转速来实现室内温度控制的空调设备。
而PFC（Power Factor Correction，功率因数校正）电路是其中重要的组成部分，用于提高电源的功率因数，提高电能利用率，减少对电网的污染。
本文将详细解释变频空调PFC电路的工作原理。
我们需要了解功率因数的概念。
功率因数是指交流电路中有用功率与视在功率之比，是衡量电路中有用功率占用电能的多少。
功率因数越高，表示电路利用电能的效率越高。
变频空调的PFC电路主要用于纠正交流电源的功率因数，以提高整个系统的功率因数。
其工作原理可以分为三个主要步骤：整流、滤波和校正。
交流电源经过整流桥进行整流，将交流电转变为直流电。
整流桥通常采用四个二极管组成的桥式整流电路，将交流信号的负半周和正半周分别转换为负半周和正半周的直流信号。
接下来，滤波电路对整流后的直流电进行滤波处理，以平滑电压波动。
滤波电路通常由电容器和电感器组成。
电容器能够储存电荷，平滑电压波动；而电感器则能够抑制电流的变化，进一步减小电压波动。
校正电路对滤波后的直流电进行校正，使其接近正弦波形，以提高功率因数。
校正电路通常采用功率因数校正芯片和功率开关管组成。
功率因数校正芯片可以感知电源输入电压和电流波形，根据电压和电流的相位差来控制功率开关管的通断，从而调整输出电流的波形，使其与电压波形同相位，以提高功率因数。
总结起来，变频空调的PFC电路通过整流、滤波和校正三个步骤，对交流电源的功率因数进行校正，以提高电能利用效率。
通过这种方式，使得变频空调在工作过程中能够更加节能、环保，同时减少对电网的污染。
需要注意的是，PFC电路的设计和实现需要考虑电路的稳定性、效率和成本等因素。
因此，在实际应用中，工程师需要根据具体要求进行合理的选择和调整，以达到最佳的性能和经济效益。
变频空调PFC电路的工作原理是通过整流、滤波和校正三个步骤，对交流电源的功率因数进行校正，以提高电能利用效率。
变频空调电路原理和系统原理分析(变频空调维修)
变频空调电路原理和系统原理分析(变频空调维修)海信KFR-25GW/99SZBp、KFR-32GW/99SZBp、KFR-35GW/99SZBp主要特点1、双转子直流压缩机，采用180度矢量变频控制。
在压缩机的直流180度矢量控制中，采用的是压缩机速度和压缩机电流双闭环控制，不存在滑差率，对压缩机电流直接进行控制，压缩机驱动电流为正弦波，与直流120度控制方式相比，其转矩脉动小，运转噪音低，更省电，更进一步提高空调能效比和延长使用寿命。
2、全直流设计，实现了对室内120度直流电机和室外180度正弦驱动的直流电机的驱动，全方位提高能效，降低噪声。
3、大面积的冷凝器、蒸发器，空调器的能力变化范围较宽；低频时输出能力可以很小，维持室温恒定。
3.1主要功能3.1.1环绕立体风无3.1.2速冷速热压机变频范围20-95Hz，根据温差空调刚启动时高输出运转，加上大的两器系统，迅速提升或降低房间温度，实现快速制冷制热。
3.1.3超低噪音室内机采用大直径斜齿贯流风扇，优化风道设计，安静运转；室外压机180度矢量控制，减小振动，提高声音品质。
3.1.4健康空调健康设计：三重防御+抗菌材料+多元光触媒+负离子A:三重防御有效过滤灰尘，清新空气；B：多元光触媒采用多种催化技术，可强力吸附并催化分解因居室装修过程中使用的各种材料挥发的大量的甲醛等有害气体；还可高效去除剩余饭菜、香烟味、宠物味等异味；多元光触媒在紫外线下除将光能转化为化学能，促进有毒物质分解，保持除味地高效性，并可长期使用，十分有效。
C:增加绿色防霉过滤网、“羟基负离子+银离子”清新组件、绿色抗菌风扇健康功能。
3.2技术特点3.2.1电路方面特点：①室内使用两路输出的开关电源给控制单元和直流风机供电；②室外使用三路输出的开关电源给控制单元、直流风机、IPM供电；③风机驱动电路全新，与控制部分使用光藕隔离，可靠提高，干扰减小；④主控芯片放在控制板上，驱动芯片与IPM在模块板上，使模块板面积减小，布线合理，干扰减小；3.2.1.1 室内机典型单元电路分析1、电源电路①、开关电源电路原理图：如下图所示：②、电源电路原理分析本电路为变压器反激式开关电源，稳压方式采用脉宽调制。
大金变频空调器室外机故障代码及故障排除1
（３）遥控器显示的故障代码优先显示室内机的故障。 １． 室外机内的冷媒不足
检查遥控器液晶屏显示故障代码 Ｕ０，室内机的
ＬＥＤＡ 闪烁，ＬＥＤ１、ＬＥＤ２ 熄灭，ＬＥＤ３ 和 ＬＥＤ４ 均点亮。
（ １） 检 测 方 法： 通过 ＣＴ 检测出的输入电流和压缩 机运转频率来判断出冷媒不足。当冷媒不足判定达到
路继电器故障造成电源无法供给；Ｐ 板电源部分故障；
４． 压缩机起动不良造成停机
Ｐ Ｅ６，室内机的
（ ３） 排 除 方 法 ： 请按图 ２ 所示的方法进行诊断和 ＬＥＤＡ 闪烁。室外机的 ＬＥＤＡ 闪烁，ＬＥＤ１ 熄灭，ＬＥＤ２ 点
排除。
顶峰切断防止结冰或室内防 —
止结冰停机
＊
室外 Ｐ 板不良
室外 Ｐ 板不良，送受信电路故 ＊
障
注：（１） 括号内表示的遥控器代码，只有在停机后才显
示。 （２）感温头发生异常时，请根据遥控器的显示代码，来判
断是哪个感温头发生故障。利用遥控器无法判断的场合为： 刚通上电源时，ＬＥＤ 如再次显示为热敏电阻异常，除上述以外 均为 ＣＴ 故障。
更换板材
缩机起动不良被检出之前，由于输出过电流而造成停
机，则由 ＬＥＤ 表示）。在压缩机起动后 ２ ｍｉｎ 内发生
更换反应器 正确连接
“输出过电流检出停机”的情况，连续发生 ３ 次。 注： 压缩机启动不良发生数次后，空调器停机（第
一次发生异常后的 ６０ ｍｉｎ 之内，若不发生 ＯＬ，散热翅
更换电气部件 片温度上升，冷媒不足，压缩机起动不良等情况，则计
机内部保护断。
（ ３） 排 除 方 法 ： 请按图 ４ 所示的方法进行诊断和 排除。
Ｎ 截止阀开否
Ｙ 检查功率晶体管
介绍变频空调器通讯电路原理与维修技术
介绍变频空调器通讯电路原理与维修技术变频空调器通讯故障是一种常见的电路故障，当通讯电路部分出现故障时，空调器的各种控制指令无法传送，空调器的各项功能均无法正常完成。
在对变频空调器进行维修的过程中，经常会遇到空调器整机不能开机、室外机不工作、开机即出现整机保护等情况，根据实际维修经验，这些现象大多是由于通讯电路故障所引起的。
变频空调器一般都带有故障代码显示，一旦通讯电路出现故障，空调器均会显示相应的故障代码，这对于故障范围的判定提供了非常方便的条件，但在实际维修中，单纯依赖故障代码并不容易直接找出具体故障点。
确切地说，当空调器出现通讯故障的代码显示时，只能笼统的判定通讯回路异常，而具体的故障原因还需要对通讯电路做详细的检测方能查出。
一、通讯方式及其原理变频空调器一般采用单通道半双工异步串行通讯方式，室内机与室外机之间通过以二进制编码形式组成的数据组进行各种数据信号的传递。
下面以美的变频空调器为例对数据的编码方法及通讯规则进行介绍，以便于大家对通讯电路的理解。
1、通讯数据的结构主、副机间的通讯数据均由16个字节组成，每个字节由一组8位二进制编码构成，进行通讯时，首字节先发送一个代表开始识别码的字节，然后依次发送第1~16字节数据信息，最后发送一个结束识别码字节，至此完成一次通讯。
每组通讯数据的内容如下表：2、通讯内容的编码方法1）命令参数第三字节为命令参数，由“要求对方传输参数的命令” 和“给对方传输的命令” 两部分组成，在8位编码中，高四位是要求对方传输参数的命令，低四位是传输给对方的命令，高四位和低四位可以自由组合。
2）参数内容第四字节至第十五字节分别可表示十二项参数内容，每一字节主、辅机所表示的内容略有差别：3、主、副机间的通讯规则空调器通电后，由主机（室内机）向副机（室外机）发送信号或由副机向主机发送信号，均在收到对方信号处理完50毫秒后进行。
通讯以室内机为主，正常情况主机发送完之后等待接收，如500毫秒仍未接收到信号则再发送当前的命令，如果2分钟内未收到对方的应答（或应答错误），则出错报警；同时发送信息命令给室外机；以室外机为副机，室外机未接收到室内机的信号时，则一直等待，不发送信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大金空调（上海）有限公司
PPT06017
Daikin Training
用电安全(2)
• 保护性接地适用于低压配电系统中电源变压器中性点不接地的系统。 将电气设备不带电的金属外壳用金属导体和埋入地下的并与土壤直接 接触的金属接地体相联接，以保障人身和设备的安全。
L1 L2 L3
M
大金空调（上海）有限公司
PPT06017
Daikin Training
用电安全(3)
• 在电源变压器中性点已经接地的低压配电系统中，所有电气设备的不 带电金属外亮都应采取保护性接零，即把外壳与供电线中的零线相接, 称为保护性接零
L1 L2 L3
N
3~
大金空调（上海）有限公司
PPT06017
Daikin Training
用电安全(3)
– 电路隔离,接通和分断电路
• 转换开关
– 转换或通断两种以上电源和或负载
• 熔断器
– 线路和电器设备的短路或过载保护
大金空调（上海）有限公司
PPT06017
Daikin Training
常用控制元件
刀开关 铁壳开关
大金空调（上海）有限公司
PPT06017
Daikin Training
低压控制电器
– 短路状态 • 短路电流(Isc)
电源
负 载
电源
负 载
电源
负 载
电路有载
大金空调（上海）有限公司
电路开路
PPT06017
电路短路
Daikin Training
串联和并联
• 串联电路
R1
电源
R3
R2
电源
R=R1+R2+R3
• 并联电路
电源
R1 R2 R3
电源
R=1/(1/R1+1/R2+1/R3)
PPT06017
Daikin Training
电磁接触器:
常用控制元件 -接触器
大金空调（上海）有限公司
PPT06017
Daikin Training
常用控制元件 -接触器
线圈
负载用 常开触点
常闭副触点
常开副触点
大金空调（上海）有限公司
PPT06017
Daikin Training
常用控制元件 -过电流继电器
常用控制元件
-电磁开关(磁力开闭器)
51
52 52
52
52
51
M
大金空调（上海）有限公司
PPT06017
Daikin Training
常用控制元件 -断路器
大金空调（上海）有限公司
PPT06017
Daikin Training
常用控制元件 -时间继电器
大金空调（上海）有限公司
PPT06017
Daikin Training
常用控制回路
(2)顺次起动
L1 L2 L3
N
OFF-BS
ON-BS1 52C1
51C1 52C2 51C2 51C1 MC1 MC2
52C1
52C1
ONBS2
51C2
52C2
52C2
大金空调（上海）有限公司
PPT06017
Daikin Training
常用控制回路
(4)自保回路
R S T
51 BS1
直流与交流
恒定直流 直流 非恒定直流 电流 正弦交流 交流 非正弦交流 三相交流 单相交流
大金空调（上海）有限公司
PPT06017
Daikin Training
电路基本参数(2)
• 电压(U)
– 单位电荷在电路中移动时,能量的变化量 – 单位:伏特(V)
电荷
u2
u1
大金空调（上海）有限公司
PPT06017
PPT06017
Daikin Training
基本回路
(4)或回路
BS1
BS2
I
LAMP
大金空调（上海）有限公司
PPT06017
Daikin Training
基本回路
(5)自锁回路
BS1
BS2
R
I
R LAMP
I
大金空调（上海）有限公司
PPT06017
Daikin Training
基本回路
(6)互锁回路
BS3 R1
BS1
TLR
TLR
R1
TLR
LAMP1
LAMP2
I
I
I
I
大金空调（上海）有限公司
PPT06017
Daikin Training
常用控制回路
(1)点动回路
L1 L2 L3
N
OFF-BS 52C
52C
51C
MC 大金空调（上海）有限公司
ON-BS 52C 51C
PPT06017
Daikin Training
– – – – – 电流的热效应 电功率:P=UI=I2R=U2/R 单位:瓦特(W) 电量:W=P〃t 电压与电流方向相同,电路吸取能量,电功率为正, 电压与电流方向相反,电路放出能量,电功率为负
大金空调（上海）有限公司
PPT06017
Daikin Training
电路基本参数(4)
– 电压瞬间值:v=Vmsin2πft – 电压有效值:V=Vm/ 2 – 视在功率和有效功率:
• 主令电器
– 接通和分断控制电路
• 接触器
– 通断正常工作电路 – 远距离频繁启动或控制电动机
• 控制继电器
– 控制其他电路的动作 – 用作主回路的保护
• 启动器
– 电动机的启动和正反转控制
大金空调（上海）有限公司
PPT06017
Daikin Training
常用控制元件 -主令电器
动合按钮(手动操作,自动复位a接点) 符号: 动断按钮(手动操作,自动复位b接点) 符号:
Daikin Training
电路基本参数(3)
• 电阻(R)
– – – – – 导体,半导体,绝缘体 欧姆定律:I=U/R 电阻(R)和电导(G) 长直金属导体的电阻:R=L〃ρ/S 单位:欧姆(Ω)
S
L
大金空调（上海）有限公司
PPT06017
Daikin Training
电路基本参数(4)
• 电功率(P)
•支路&分支电流
电源
•节点&电位差 •回路&网孔
电路分析基本要点: • 流入节点的电荷必然等于流出节点的电荷。 • 回路的各个支路的电压降的代数和等于零。
大金空调（上海）有限公司
PPT06017
Daikin Training
电路状态
• 电路的三种状态
– 有载状态 – 开路状态(空载)
• 空载电压 • 额定工况:额定电压(Un),额定电流(In) • 满载,欠载(轻载),过载
大金空调（上海）有限公司 PPT06017
Daikin Training
电气配线图读图
• 区分主回路和控制回路 • 确认主回路中的控制触 点和控制电器的关联 • 根据主令电器的动作, 检查电流在控制回路中 的动作
大金空调（上海）有限公司
PPT06017
Daikin Training
低压配电电器
• 刀开关
大金空调（上海）有限公司
PPT06017
Daikin Training
电气配线图
• 电力传动装置由电动机、传动机构和控制电动机的电气设 备等三个主要环节所组成。 • 为了使电动机能按照预定顺序进行工作，通常可以采用由 一定的逻辑关系制定的程序进行逐步控制,这种流程称为 程序控制 • 主要由继电器,按触器和按钮等电器所组成的控制系统一 般称为继电器接触器控制系统(或有接点程序控制) • 在电气线路图中,通常把整个线路分为主电路和控制电路 两部分 • 主电路(主回路)是从电源进线到电动机的连接电路,其工作 电流较大 • 控制电路由各种控制电器及其部件和信号灯等组成
连接接触器 动作电流 设定开关 常闭触点 手动复位 手动/自动转换 常开触点 连接负载电器
大金空调（上海）有限公司
PPT06017
Daikin Training
常用控制元件
-电磁开关(磁力开闭器)
电磁开关
大金空调（上海）有限公司
电磁接触器+过电流继电器
PPT06017
Daikin Training
(2)
52 51
(1) BS2’ (3) BS2
外 部 52 联 锁 4 接 点 (6)
(5)
M
LAMP LAMP
52
4
51
N (4) PPT06017
连接系统
触点
大金空调（上海）有限公司
PPT06017
Daikin Training
常用控制元件 -转动开关
7 停止 送风 温控 8 4 6 3 5
大金空调（上海）有限公司
PPT06017
Daikin Training
相序检测原理
L3 O’ L1 L2 L3
O
L1
O’
L2
U
大金空调（上海）有限公司 PPT06017
• 在三相四线制的不平衡负载系统中，由于工作零线中流过不平衡电流， 负载中点具有不平衡电压，为了保证安全可靠，应该从电源中性点另 设一条专用保护接地线，将设备外壳接在保护接地线上,称为三相五线 制
L1 L2 L3 N PE M
大金空调（上海）有限公司
PPT06017
Daikin Training
课程安排
空调电气配线基础
