垫层计算公式
条形基础垫层工程量计算公式

条形基础垫层工程量计算公式
1.计算基础的长度:基础的长度可以根据设计图纸上的标注来确定,
常用单位是米(m)。
2.计算基础的宽度:基础的宽度也可以通过设计图纸上的标注来确定,常用单位是米(m)。
3.计算基础的深度:基础的深度是根据设计要求和土层的承载力来确
定的。
常用单位是米(m)。
4.计算基础的体积:基础的体积可以通过长度、宽度和深度的乘积来
计算,常用单位是立方米(m³)。
基础的体积=长度×宽度×深度
5.计算混凝土的用量:混凝土的用量可以通过基础的体积和混凝土的
密度来计算,常用单位是立方米(m³)。
混凝土的用量=基础的体积×混凝土的密度
6. 计算混凝土的密度:混凝土的密度是指单位体积下混凝土的质量,常用单位是千克/立方米(kg/m³)。
混凝土的密度可以根据施工要求或者
混凝土类型来确定。
7.计算备料量:在计算混凝土用量时,需要考虑到混凝土的浪费率和
混凝土的材料比例。
浪费率一般为5-10%。
材料比例根据混凝土的配方来
确定,如水泥、碎石、沙子的比例。
实际用量=混凝土的用量/(1-浪费率)
实际备料量=实际用量×材料比例
这些公式可以根据具体的工程要求和设计图纸来进行计算,确保工程的质量和施工进度。
同时,还需要考虑到施工中的实际情况和施工现场的要求,以便进行相应的调整和修正。
混凝土工程量计算规则及公式

混凝土垫层工程量计算规则及公式1、条形基础砼垫层计算公式外墙条基砼垫层体积=外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层体积=内墙条形基础砼垫层的净长线长度×砼垫层的截面积2、整板基础、独立基础垫层的体积垫层体积=垫层面积×垫层厚度混凝土基础工程量计算规则及公式1、条形基础工程量计算及公式外墙条形基础的工程量=外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁=内墙条形基础净长线的长度×条形基础的截面积注意:净长线的计算应砼条形基础按垂直面和斜面分层净长线计算2、满堂基础工程量计算及公式满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度+上部棱台体积3、独立基础(砼独立基础与柱在基础上表面分界)(1)矩形基础:V=长×宽×高(2)阶梯形基础:V=∑各阶(长×宽×高)(3)截头方锥形基础:V=V1+V2=1/6 h1 ×[A×B+(A+a)(B+b)+a×b]+A×B×h2其中V1——基础上部棱台体积,V2——基础下部长方体体积,h1——棱台高度,A、B——棱台底边长宽,ab——棱台顶边长宽,h2——基础下部长方体高度混凝土柱工程量计算规则及公式⑴、构造柱工程量计算①构造柱体积=构造柱体积+马牙差体积=H×(A×B+0.03×b×n)式中:H——构造柱高度A、B——构造柱截面长宽b——构造柱与砖墙咬差1/2宽度n——马牙差边数⑶、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。
不扣除构件内钢筋、预埋铁件所占体积。
框架柱体积=框架柱截面积*框架柱柱高其中柱高:a 有梁板的柱高,应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。
b 无梁板的柱高,应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。
建筑基础垫层计算表(带公式)

换填材料 砾,角砾,石宵,卵
灰土
z/b
石,碎石,矿渣
粉质粘土,粉煤灰
0.25
20
6
>=0.50
30
23
28
注: 1.当z/b<0.25,除灰土取θ=28。外,其余材料均取θ=0。,必要时宜由试
2.当0.25<z/b<0.5时,θ值可内插求得。
3.垫层厚度不宜小于0.5m,也不宜大于3m。
4.垫层顶面每边超出基础底边不宜小于300
垫层计算
根据国标<<建筑地基处理技术规范>>JGJ79-2002第4.2.1条垫层厚度z应根据需换置软弱土的深度
基础埋深d= 1.8 m
垫层厚度z= 1.4 m
基础宽度b= 2.9 m
基础长度l= 2.9 m
条基垫层底面处
垫层压力扩散角θ = 28 度
独基垫层底面处附加压力标
土容重γ = 18 kn/m3
最后修改日期: 2003.6.12
度z应根据需换置软弱土的深度或下卧层的城载力确定并符合下是要求: Pz+Pcz<=faz
基底平均压力标准值(包括基础自重)Pk= 180 kpa
基底处土自重压力标准值Pc=dγ = 32.4 kpa 垫层宽b'=b层底面处附加压力标准值Pz=[b(Pk-Pc)]/(b+2ztgθ )= 97.53 kpa
地基承载力特征值(垫层底面处经
地基承载力特征值:fak= 100 kpa
垫
地基承载力深度修正系数:η d= 2
独基计算结果(pz+pcz)-faz= 199.02
—
条基计算结果(pz+pcz)-faz= 155.13
混凝土量的计算规则及公式

知识延伸:2句话搞定清单、定额2种工程量计算方法
1、清单按实体量,定额按实际量(作为懒之集大成者,其实这句话我只用4个字记住:轻提耳机)
比较下清单和定额2种不同工程量计算规则,会发现不同的计算部分远远多过相同的,但几乎所有的不同都因这句话而生,以这句话为指导思想,后续的工程量计算就不容易混淆了。
2、有梁板系指主梁(次梁)与板现浇成一体。其工程量按梁板体积和计算有梁板(包括主、次梁与板)按梁、板体积之和计算,
3、无梁板系指不带梁直接用柱帽支撑的板。其体积按板与柱帽体积和计算
4、平板指无柱、梁而直接由墙支撑的板。其工程量按板实体积计算。
现浇砼墙的工程量计算规则及公式
1、现浇框架结构的剪力墙计算方法:按图示尺寸以m3计算。应扣除门窗洞口及0.3m2以外孔洞所占体积。计算公式:V=墙长×墙高×墙厚-0.3m2以外的门窗洞口面积×墙厚
3、独立基础( 砼独立基础与柱在基础上表面分界)
(1)矩形基础:V=长×宽×高
(2)阶梯形基础:V=∑各阶(长×宽×高)
(3)截头方锥形基础:V=V1+V2=1/6 h1 ×[A×B+(A+a)(B+b)+a×b]+A×B×h2
其中V1——基础上部棱台体积,V2——基础下部长方体体积,h1——棱台高度,A、B——棱台底边长宽,ab——棱台顶边长宽,h2——基础下部长方体高度
混凝土量的计算规则及公式
混凝土垫层工程量计算规则及公式
1、条形基础砼垫层计算公式
外墙条基砼垫层体积=外墙条形基础砼垫层的中心线长度×砼垫层的截面积
内墙条基砼垫层体积=内墙条形基础砼垫层的净长线长度×砼垫层的截面积

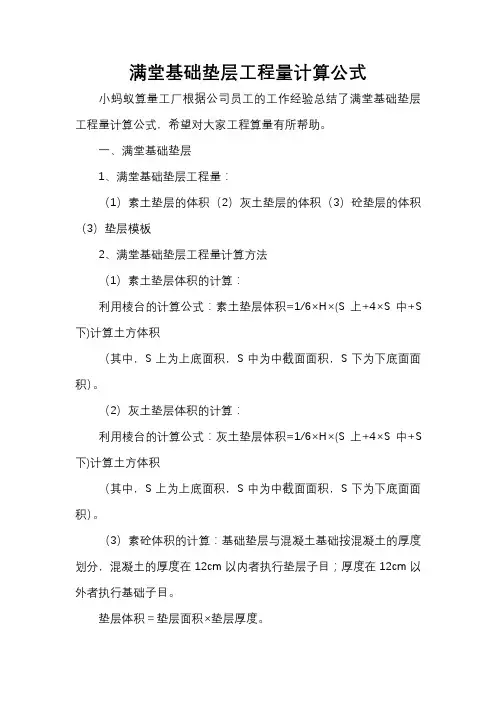

满堂基础垫层工程量计算公式

满堂基础垫层工程量计算公式小蚂蚁算量工厂根据公司员工的工作经验总结了满堂基础垫层工程量计算公式,希望对大家工程算量有所帮助。
一、满堂基础垫层1、满堂基础垫层工程量:(1)素土垫层的体积(2)灰土垫层的体积(3)砼垫层的体积(3)垫层模板2、满堂基础垫层工程量计算方法(1)素土垫层体积的计算:利用棱台的计算公式:素土垫层体积=1/6×H×(S上+4×S中+S 下)计算土方体积(其中,S上为上底面积,S中为中截面面积,S下为下底面面积)。
(2)灰土垫层体积的计算:利用棱台的计算公式:灰土垫层体积=1/6×H×(S上+4×S中+S 下)计算土方体积(其中,S上为上底面积,S中为中截面面积,S下为下底面面积)。
(3)素砼体积的计算:基础垫层与混凝土基础按混凝土的厚度划分,混凝土的厚度在12cm以内者执行垫层子目;厚度在12cm以外者执行基础子目。
垫层体积=垫层面积×垫层厚度。
(4)垫层模板的计算:垫层模板=垫层的周长×垫层高度2、建筑工程量计算公式:计算挖土方的体积:土方体积=挖土方的底面积*挖土深度。
利用棱台体积公式计算挖土方的上下底面积。
V=1/6×H×(S上+4×S中+S下)计算土方体积(其中,S上为上底面积,S中为中截面面积,S下为下底面面积)。
S下=底层的建筑面积+外墙外皮到挖土底边线的面积(包括工作面、排水沟、放坡等)。
用同样的方法计算S中和S下。
素土垫层体积的计算:利用棱台的计算公式:素土垫层体积=1/6×H×(S上+4×S中+S 下)计算土方体积(其中,S上为上底面积,S中为中截面面积,S下为下底面面积)。
灰土垫层体积的计算:利用棱台的计算公式:灰土垫层体积=1/6×H×(S上+4×S中+S 下)计算土方体积(其中,S上为上底面积,S中为中截面面积,S下为下底面面积)。
垫层计算公式

垫层计算Excel表格公式一、材料的选择砂石粉质粘土灰土二、垫层厚度(公式法)p z +p c z ≤f az p z =k 0p 0=k 0(p -γD )条形基础 p z =b (p -p 0)/(b +2z tan φ)=矩形基础 p z =bL (p -p 0)/(b +2z tanφ)(L +2z tan φ)=p z +p c z =57.48000234≤所以 垫层厚 z =1.5三、垫层宽度宽度定为1、按公式计算b '≥b +2z tan φ≥2、按经验a. 参照垫层厚度 z 决定垫层尺寸一般垫层厚度为1~1.5m,不宜大于3m和小于0.5m。
当z≤1.2m当z>1.2mb. 参照垫层侧面图的承载力决定垫层宽度B 。
116 f 侧≥200kPa200kPa > f 侧≥120kPaf 侧<120kPac. 按b z =b +2z /3决定宽度,且b z ≥b +0.6m1.8≥z >2m ,b z 适当加宽b z ≥b +1.4m ≥垫层厚度一般可取b z ≥b +2.5z z=b z =b =b z =b +2z tan φ =b'=b +2(300~400)mm =B ≥b +(0~0.36)z B ≥b +(0.6~1.0)z B ≥b +(0.6~2.0)z粉煤灰矿渣其他工业废渣12.480f az =591.802.532.531.71.42.20.4z =b =z =b +2z tan φ =b +2(300~400)mm =≥b +(0~0.36)z ≥b +(0.6~1.0)z ≥b +(0.6~2.0)z土工合成材料2.当0.25<z/b<0.5,φ值可内插值求得。
~ 3.8图3图1 垫层厚度确定图3 垫层宽度B确定图2 垫层宽度确定。
垫层模板面积计算公式

垫层模板面积计算公式一、引言随着建筑技术的不断进步,垫层模板面积计算问题变得越来越复杂。
因此,建筑工程师需了解相关知识,掌握垫层模板面积计算公式,以保证建筑质量和安全。
本文将详细介绍垫层模板面积计算公式,供读者参考。
二、基础知识垫层是指建筑物地面以上的第一层承载结构。
其作用是分布载荷、缓冲震动、增加承重、降低建筑物整体重心等。
垫层施工时需要使用模板。
模板是一种支撑结构,用于固定混凝土浇筑时的形状和大小。
因此,了解垫层模板面积计算公式是非常重要的。
三、垫层模板面积计算公式垫层模板面积计算涉及到多个因素,如垫层厚度、模板材料、模板间距等。
下面我们将分别介绍它们的计算公式。
1. 垫层厚度计算公式在计算垫层模板面积前,需要先计算垫层的厚度,其计算公式如下:垫层厚度 = 垫层设计载荷 / (混凝土承载力 × 1.5)其中,垫层设计载荷指的是垫层上的荷载,混凝土承载力指的是混凝土的承载极限,1.5是安全系数。
2. 模板材料面积计算公式由于不同的模板材料具有不同的规格和尺寸,所以需要通过公式来计算其面积。
下面是常用模板材料的计算公式:木模板:面积 =(长度 + 宽度)×高度钢模板:面积 =(长度 + 宽度)× 2 ×高度3. 模板间距计算公式在施工时,垫层模板之间的距离需保持一定的距离,以保证混凝土能够充分流动、振实。
一般情况下,模板间距的计算公式如下:模板间距 = 垫层厚度 × 1.5其中1.5为安全系数。
四、结语以上就是垫层模板面积计算公式的相关知识。
当然,不同的建筑项目可能存在不同的要求,因此在实际操作中建筑工程师需要结合具体情况进行计算。
同时,为保证施工质量和安全,建议在施工前咨询专业的建筑工程师。
现浇混凝土地圈梁模板公式

现浇混凝土地圈梁模板公式混凝土垫层工程量计算规则及公式1、条形基础砼垫层计算公式外墙条基砼垫层体积=外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层体积=内墙条形基础砼垫层的净长线长度×砼垫层的截面积2、整板基础、独立基础垫层的体积垫层体积=垫层面积×垫层厚度混凝土基础工程量计算规则及公式1、条形基础工程量计算及公式外墙条形基础的工程量=外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁=内墙条形基础净长线的长度×条形基础的截面积注意:净长线的计算应砼条形基础按垂直面和斜面分层净长线计算2、满堂基础工程量计算及公式满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度+上部棱台体积3、独立基础(砼独立基础与柱在基础上表面分界)(1)矩形基础:V=长×宽×高(2)阶梯形基础:V=∑各阶(长×宽×高)(3)截头方锥形基础:V=V1+V2=1/6 h1 ×[A×B+(A+a)(B+b)+a×b]+A×B×h2其中V1——基础上部棱台体积,V2——基础下部长方体体积,h1——棱台高度,A、B——棱台底边长宽,ab——棱台顶边长宽,h2——基础下部长方体高度混凝土柱工程量计算规则及公式1、构造柱工程量计算①构造柱体积=构造柱体积+马牙差体积=H×(A×B+0.03×b×n)式中:H——构造柱高度 A、B——构造柱截面长宽 b——构造柱与砖墙要差1/2宽度 n——马牙差边数2、框架柱现浇混凝土柱按设计图示尺寸以体积计算。
不扣除构件内钢筋、预埋铁件所占体积。
框架柱体积=框架柱截面积*框架柱柱高其中柱高:a 有梁板的柱高,应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。
b 无梁板的柱高,应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。
坡面垫层计算公式

坡面垫层计算公式引言。
在土木工程中,坡面垫层是指在坡面上铺设的一层材料,用于增加坡面的稳定性和抗冲刷能力。
坡面垫层的设计和计算是土木工程中非常重要的一部分,它直接影响到工程的安全性和稳定性。
本文将介绍坡面垫层的计算公式及其应用。
坡面垫层的作用。
坡面垫层是一种防护层,它能够有效地减少坡面的冲刷和侵蚀,保护坡面的稳定性。
同时,坡面垫层还能够增加坡面的抗滑能力,减少坡面的滑坡风险。
因此,在土木工程中,坡面垫层被广泛应用于山区公路、水利工程和土地整治等工程中。
坡面垫层的计算公式。
坡面垫层的设计和计算需要考虑多个因素,包括坡面的坡度、坡面的长度、坡面的土质和坡面的水文条件等。
根据这些因素,我们可以得出坡面垫层的计算公式如下:1. 坡面垫层的厚度计算公式。
坡面垫层的厚度是指铺设在坡面上的垫层的厚度,它直接影响到坡面的稳定性和抗冲刷能力。
坡面垫层的厚度计算公式如下:H = (K L S γ) / (2 C)。
其中,H为坡面垫层的厚度(m);K为土壤侵蚀系数(取值范围0.05-0.3);L为坡面的长度(m);S为坡面的坡度(取值范围0.1-1);γ为垫层材料的容重(kN/m³);C为坡面的抗冲刷系数(取值范围0.1-0.5)。
2. 坡面垫层的面积计算公式。
坡面垫层的面积是指铺设在坡面上的垫层的面积,它直接影响到坡面的防护效果。
坡面垫层的面积计算公式如下:A = L W。
其中,A为坡面垫层的面积(m²);L为坡面的长度(m);W为坡面的宽度(m)。
3. 坡面垫层的材料用量计算公式。
坡面垫层的材料用量是指铺设在坡面上的垫层所需要的材料数量,它直接影响到工程的成本和施工周期。
坡面垫层的材料用量计算公式如下:Q = A H ρ。
其中,Q为坡面垫层的材料用量(m³);A为坡面垫层的面积(m²);H为坡面垫层的厚度(m);ρ为垫层材料的容重(kN/m³)。
坡面垫层的应用。
坡面垫层的设计和计算是土木工程中非常重要的一部分,它直接影响到工程的安全性和稳定性。
管道砂垫层计算公式

管道砂垫层计算公式
1. 支撑作用,砂垫层要能够支撑管道,减少管道的变形和沉降,保护管道免受外部荷载的影响。
2. 排水作用,砂垫层要能够有效排水,避免积水对管道的腐蚀
和损害。
3. 缓冲作用,砂垫层要能够缓解外部荷载对管道的冲击,保护
管道的安全性。
在实际工程中,砂垫层的计算公式可能涉及到土力学、工程力
学等专业知识。
一般情况下,可以采用以下公式来计算砂垫层的厚度:
H = (P × L) / (2 × π × D × K)。
其中,H为砂垫层的厚度(单位,米),P为管道上的荷载(单位,牛顿),L为管道的跨距(单位,米),D为管道的外径(单位,米),K为土壤的承载力系数。
需要注意的是,上述公式仅供参考,实际应用时还需要根据具体工程情况进行调整和验证。
此外,还需要考虑到砂垫层材料的选择、施工工艺等因素,以确保砂垫层的设计和施工符合相关标准和规范要求。
渠道碎石垫层计算公式

渠道碎石垫层计算公式渠道碎石垫层是水利工程中常用的一种材料,用于加固渠道底部,防止水流冲刷和渗透。
在设计渠道碎石垫层时,需要进行一定的计算,以确保其能够承受预期的水流压力和地基承载力。
本文将介绍渠道碎石垫层的计算公式,并对其应用进行详细讨论。
渠道碎石垫层的计算公式主要涉及到以下几个方面,渠道底部的水流压力、碎石垫层的承载能力、地基的承载能力以及碎石垫层的厚度。
首先,我们需要计算渠道底部的水流压力。
水流对渠道底部的压力取决于水深、水速以及水的密度。
一般来说,水深越大、水速越快,水流对渠道底部的压力就越大。
水流对渠道底部的压力可以通过以下公式计算:P = 0.5 ρ v^2。
其中,P为水流对渠道底部的压力,ρ为水的密度,v为水流速度。
接下来,我们需要计算碎石垫层的承载能力。
碎石垫层的承载能力取决于碎石的密度、颗粒大小和结构。
一般来说,碎石的密度越大、颗粒越大、结构越紧密,其承载能力就越大。
碎石垫层的承载能力可以通过以下公式计算:Q = D S C。
其中,Q为碎石垫层的承载能力,D为碎石的密度,S为碎石垫层的厚度,C为碎石的承载系数。
然后,我们需要计算地基的承载能力。
地基的承载能力取决于地基的土壤类型、密度和强度。
一般来说,土壤类型越好、密度越大、强度越高,地基的承载能力就越大。
地基的承载能力可以通过以下公式计算:F = A B C。
其中,F为地基的承载能力,A为地基的土壤类型系数,B为地基的密度系数,C为地基的强度系数。
最后,我们需要计算碎石垫层的厚度。
碎石垫层的厚度取决于水流对渠道底部的压力、碎石垫层的承载能力和地基的承载能力。
一般来说,碎石垫层的厚度应当能够承受水流对渠道底部的压力,并且不会超过地基的承载能力。
碎石垫层的厚度可以通过以下公式计算:S = (P Q) / F。
其中,S为碎石垫层的厚度。
综上所述,渠道碎石垫层的计算公式涉及到水流对渠道底部的压力、碎石垫层的承载能力、地基的承载能力以及碎石垫层的厚度。
带形基础工程量计算

带形基础工程量计算混凝土垫层工程量计算规则及公式1、条形基础砼垫层计算公式外墙条基砼垫层体积=外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层体积=内墙条形基础砼垫层的净长线长度×砼垫层的截面积2、整板基础、独立基础垫层的体积垫层体积=垫层面积×垫层厚度混凝土基础工程量计算规则及公式1、条形基础工程量计算及公式外墙条形基础的工程量=外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁=内墙条形基础净长线的长度×条形基础的截面积注意:净长线的计算应砼条形基础按垂直面和斜面分层净长线计算2、满堂基础工程量计算及公式满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度+上部棱台体积3、独立基础(砼独立基础与柱在基础上表面分界)(1)矩形基础:V=长×宽×高(2)阶梯形基础:V=∑各阶(长×宽×高)(3)截头方锥形基础:V=V1+V2=1/6 h1 ×[A×B+(A+a)(B+b)+a×b]+A×B×h2其中V1——基础上部棱台体积,V2——基础下部长方体体积,h1——棱台高度,A、B——棱台底边长宽,ab——棱台顶边长宽,h2——基础下部长方体高度混凝土柱工程量计算规则及公式1、构造柱工程量计算①构造柱体积=构造柱体积+马牙差体积=H×(A×B+0.03×b×n)式中:H——构造柱高度A、B——构造柱截面长宽b——构造柱与砖墙咬差1/2宽度n——马牙差边数2、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。
不扣除构件内钢筋、预埋铁件所占体积。
点这免费下载施工技术资料框架柱体积=框架柱截面积*框架柱柱高其中柱高:a 有梁板的柱高,应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。
混凝土管座和垫层公式

混凝土管座和垫层公式混凝土管座和垫层在工程建设中可是相当重要的部分呢,它们为管道提供了稳定的支撑和保护。
咱们先来聊聊混凝土管座的公式。
混凝土管座的体积计算,通常可以看作是一个梯形台的体积。
公式就是:V = (A + B) × h × L / 2 。
这里的 A 是管座上底的宽度,B 是管座下底的宽度,h 是管座的高度,L 是管座的长度。
比如说,咱就假设一个实际的情况吧。
有一条排水管道,管径是800 毫米,管座上底宽 1200 毫米,下底宽 1800 毫米,高度 200 毫米,长度 10 米。
那按照公式来算,先把单位统一一下,800 毫米就是 0.8 米,1200 毫米是 1.2 米,1800 毫米是 1.8 米,200 毫米是 0.2 米。
A 就是 1.2 米,B 是 1.8 米,h 是 0.2 米,L 是 10 米。
代入公式算算,V = (1.2 + 1.8)× 0.2 × 10 / 2 = 3 × 0.2 × 10 / 2 = 3 立方米。
这就是这个管座的体积啦。
再来说说混凝土垫层的公式。
混凝土垫层的体积通常就是长方体的体积,公式就是:V = a × b × h 。
这里的 a 是垫层的长度,b 是垫层的宽度,h 是垫层的厚度。
我之前参与过一个小区的地下管道铺设工程。
那时候,我们得先计算好混凝土管座和垫层的用料,不然要是材料不够或者多了,那可就麻烦啦。
就拿其中一段管道来说,经过测量和设计,管座上底宽定了 1 米,下底宽 1.5 米,高 0.2 米,长度 5 米;垫层的长是 6 米,宽 2 米,厚0.1 米。
先算管座的体积,A 是 1 米,B 是 1.5 米,h 是 0.2 米,L 是 5 米,代入公式:V = (1 + 1.5)× 0.2 × 5 / 2 = 2.5 × 0.2 × 5 / 2 = 1.25 立方米。
混凝土垫层工程量计算规则及公式[全面]
![混凝土垫层工程量计算规则及公式[全面]](https://img.taocdn.com/s3/m/57f75161240c844768eaee40.png)
混凝土垫层工程量计算规则及公式:1、条形基础砼垫层计算公式外墙条基砼垫层体积=外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层体积=内墙条形基础砼垫层的净长线长度×砼垫层的截面积2、整板基础、独立基础垫层的体积垫层体积=垫层面积×垫层厚度二十九、混凝土基础工程量计算规则及公式1、条形基础工程量计算及公式外墙条形基础的工程量=外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁=内墙条形基础净长线的长度×条形基础的截面积注意:净长线的计算应砼条形基础按垂直面和斜面分层净长线计算2、满堂基础工程量计算及公式满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度+上部棱台体积3、独立基础( 砼独立基础与柱在基础上表面分界)(1)矩形基础:V=长×宽×高(2)阶梯形基础:V=∑各阶(长×宽×高)(3)截头方锥形基础:V=V1+V2=1/6 h1 ×[A×B+(A+a)(B+b)+a×b]+A×B×h2其中V1——基础上部棱台体积,V2——基础下部长方体体积,h1——棱台高度,A、B——棱台底边长宽,ab——棱台顶边长宽,h2——基础下部长方体高度三十、混凝土柱工程量计算规则及公式⑴、构造柱工程量计算①构造柱体积=构造柱体积+马牙差体积=H×(A×B+0.03×b×n)式中:H——构造柱高度A、B——构造柱截面长宽b——构造柱与砖墙咬差1/2宽度n——马牙差边数⑶、框架柱①现浇混凝土柱按设计图示尺寸以体积计算.不扣除构件内钢筋、预埋铁件所占体积.框架柱体积=框架柱截面积*框架柱柱高其中柱高:a 有梁板的柱高,应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算.如图1b 无梁板的柱高,应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算.如图2c 框架柱的柱高,应自柱基上表面至柱顶高度计算.如图3d预制混凝土柱按设计图示尺寸以体积计算,不扣除构件内钢筋、预埋铁件所占体积,依附于柱的牛腿,并入相应柱身体积计算.如图4三十一、钢筋混凝土梁工程量规则1、梁的一般计算公式=梁的截面面积*梁的长度按设计图示尺寸以体积计算.不扣除构件内钢筋、预埋铁件所占体积,伸入墙内的梁头、梁垫并入梁体积内.2、梁长的取法梁与柱连接时,梁长算至柱侧面,主梁与次梁连接时,次梁长算至主梁侧面.如图53、地圈梁工程量外墙地圈梁的工程量=外墙地圈梁中心线的长度×地圈梁的截面积内墙地圈梁的工程梁=内墙地圈梁净长线的长度×地圈梁的截面积3、基础梁的体积计算方法:基础梁的体积=梁的净长×梁的净高三十二、钢筋混凝土板的工程量计算1、一般现浇板计算方法:现浇混凝土板按设计图示尺寸以体积计算.不扣除构件内钢筋、预埋铁件及单个面积0.3米2以内的孔洞所占体积.计算公式——V=板长×板宽×板厚2、有梁板系指主梁(次梁)与板现浇成一体.其工程量按梁板体积和计算有梁板(包括主、次梁与板)按梁、板体积之和计算,3、无梁板系指不带梁直接用柱帽支撑的板.其体积按板与柱帽体积和计算4、平板指无柱、梁而直接由墙支撑的板.其工程量按板实体积计算.三十三、现浇砼墙的工程量计算规则及公式1、现浇框架结构的剪力墙计算方法:按图示尺寸以米3计算.应扣除门窗洞口及0.3米2以外孔洞所占体积.计算公式:V=墙长×墙高×墙厚-0.3米2以外的门窗洞口面积×墙厚式中:墙长——外墙按L中,内墙按L内(有柱者均算至柱侧); 墙高——自基础上表面算至墙顶.墙厚——按图纸规定.。
6%水泥石粉垫层定额

6%水泥石粉垫层定额
水泥石粉垫层是建筑工程中常用的地面垫层之一,用于平整地面和增加地面的承重能力。
按照《建筑工程预算定额》中的规定,水泥石粉垫层一般按照厚度和材料用量计算。
针对6%的水泥石粉垫层定额,以下是其计算公式和主要参数:
1. 计算公式:水泥石粉垫层定额的计算公式为:垫层用量= 填筑面积x 厚度x 质量密度x 浪费系数。
2. 主要参数:
• 填筑面积:指水泥石粉垫层的填筑面积,单位为平方米。
• 厚度:指水泥石粉垫层的厚度,单位为厘米。
• 质量密度:指水泥石粉垫层的质量密度,单位为千克/立方米。
一般规定其值为1.6千克/立方米。
• 浪费系数:指水泥石粉垫层的浪费系数,用于考虑施工过程中损耗和浪费的因素。
一般规定其值为1.1至1.2。
3. 计算实例:如果需要填筑面积为200平方米,厚度为8厘米的水泥石粉垫层,则其用量为:
• 垫层用量= 200 x 0.08 x 1.6 x 1.1 ≈ 28.16吨。
即需要约28.16吨的水泥石粉材料来完成200平方米、厚度为8厘米的水泥石粉垫层的填筑。
需要注意的是,在具体应用中,水泥石粉垫层的厚度和质量密度还可能受到地面现状、使用要求、地区气候等因素的影响,因此在具体应用中需要综合考虑。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

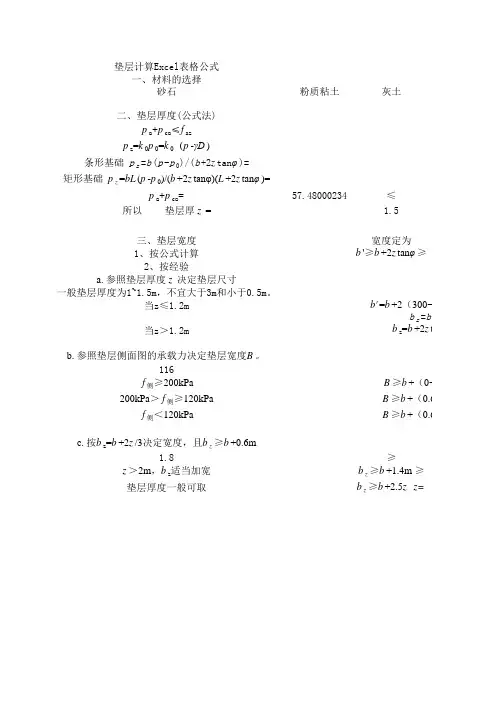

垫层计算Excel表格公式
